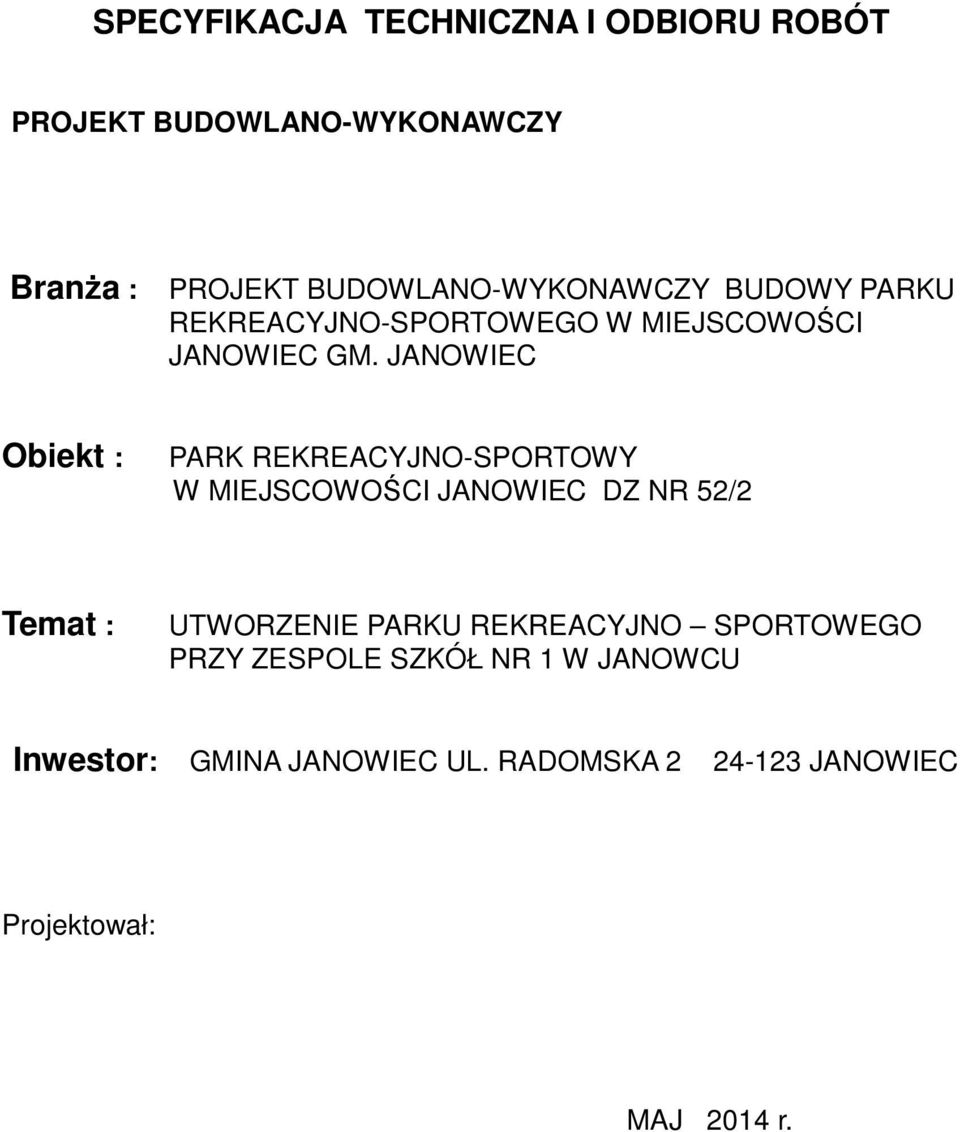

1 SPECYFIKACJA TECHNICZNA I ODBIORU ROBÓT PROJEKT BUDOWLANO-WYKONAWCZY Branża : PROJEKT BUDOWLANO-WYKONAWCZY BUDOWY PARKU REKREACYJNO-SPORTOWEGO W MIEJSCOWOŚCI JANOWIEC GM. JANOWIEC Obiekt : PARK REKREACYJNO-SPORTOWY W MIEJSCOWOŚCI JANOWIEC DZ NR 52/2 Temat : UTWORZENIE PARKU REKREACYJNO SPORTOWEGO PRZY ZESPOLE SZKÓŁ NR 1 W JANOWCU Inwestor: GMINA JANOWIEC UL. RADOMSKA JANOWIEC Projektował: MAJ 2014 r.

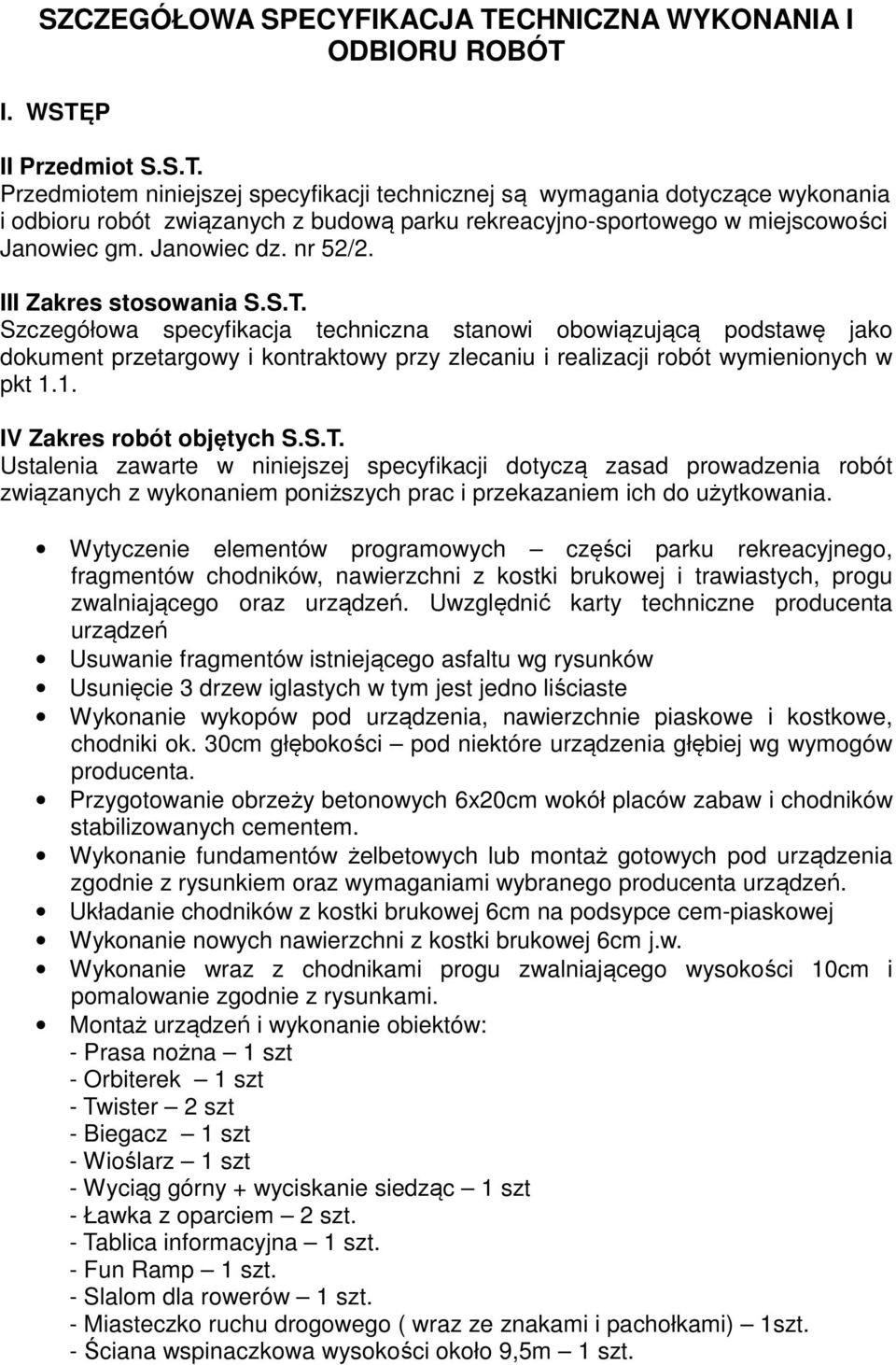

2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT I. WSTĘP II Przedmiot S.S.T. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z budową parku rekreacyjno-sportowego w miejscowości Janowiec gm. Janowiec dz. nr 52/2. III Zakres stosowania S.S.T. Szczegółowa specyfikacja techniczna stanowi obowiązującą podstawę jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt 1.1. IV Zakres robót objętych S.S.T. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem poniższych prac i przekazaniem ich do użytkowania. Wytyczenie elementów programowych części parku rekreacyjnego, fragmentów chodników, nawierzchni z kostki brukowej i trawiastych, progu zwalniającego oraz urządzeń. Uwzględnić karty techniczne producenta urządzeń Usuwanie fragmentów istniejącego asfaltu wg rysunków Usunięcie 3 drzew iglastych w tym jest jedno liściaste Wykonanie wykopów pod urządzenia, nawierzchnie piaskowe i kostkowe, chodniki ok. 30cm głębokości pod niektóre urządzenia głębiej wg wymogów producenta. Przygotowanie obrzeży betonowych 6x20cm wokół placów zabaw i chodników stabilizowanych cementem. Wykonanie fundamentów żelbetowych lub montaż gotowych pod urządzenia zgodnie z rysunkiem oraz wymaganiami wybranego producenta urządzeń. Układanie chodników z kostki brukowej 6cm na podsypce cem-piaskowej Wykonanie nowych nawierzchni z kostki brukowej 6cm j.w. Wykonanie wraz z chodnikami progu zwalniającego wysokości 10cm i pomalowanie zgodnie z rysunkami. Montaż urządzeń i wykonanie obiektów: - Prasa nożna 1 szt - Orbiterek 1 szt - Twister 2 szt - Biegacz 1 szt - Wioślarz 1 szt - Wyciąg górny + wyciskanie siedząc 1 szt - Ławka z oparciem 2 szt. - Tablica informacyjna 1 szt. - Fun Ramp 1 szt. - Slalom dla rowerów 1 szt. - Miasteczko ruchu drogowego ( wraz ze znakami i pachołkami) 1szt. - Ściana wspinaczkowa wysokości około 9,5m 1 szt.

3 - Bujak na sprężynie 2 szt. HIC=0,45m - Ścianka wspinaczkowa mała 2 szt. HIC=1,5m Wypełnienie terenu wokół ściany wspinaczkowej piaskiem warstwa min. 25cm ziarna 0,2-2mm z atestem PZH Wykonanie nowych nawierzchni trawiastych. Nasadzenie 4 nowych drzew iglastych wg rysunków. Pozostałe roboty kończące i odnowienie istniejących urządzeń Bujaki szt.2 Boki, siedzisko oraz oparcie wykonane z płyty HDPE o grubości 13mm Uchwyt wykonany z rury ø30 x 2mm. Urządzenie kołysze się na sprężynie o długości L=400 mm i średnicy fi 200 mm Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. Podstawa mocująca do betonu zrobiona z rury ø114,3 x 5mm Regulamin szt.1 Konstrukcja wykonana z rur ø48,3 x 2,9mm, ø30 x 2mm oraz pręta ø16mm, Tablica blaszana mocowana jest do konstrukcji za pomocą uszu stalowych 40x40x5mm Plansza wykonana z blachy 700x495x2mm Całość konstrukcji zabezpieczona antykorozyjnie Ławka do siedzenia: szt.2 Konstrukcja wykonana z rur o przekroju ø76,1x3,2mm Siedzisko wykonane z listew z drzewa liściastego klejonego i lakierowanego Całość urządzenia zabezpieczona antykorozyjnie Rampa Fun Ramp -Konstrukcja urządzenia wykonana z betonu klasy B30, oraz z rur i blach stalowych -Fun-Ramp występuje w wersji o szerokości 3600mm ( ) i 4800mm ( ) wybrano szerokość 3600mm. Wszystkie elementy stalowe w urządzeniu ocynkowane są metodą ogniową, opcjonalnie mogą być zastąpione elementami chromowymi Wymiary i rozkład fundamentów pokazuje rys.2. Do wykonania fundamentów należy użyć betonu co najmniej klasy B20 lub kupić gotowe od producenta. Elementy betonowe urządzenia zabezpieczane są przed czynnikami atmosferycznymi preparatami do impregnacji betonu oraz malowane Farbami akrylowymi PILBET Powiększenie szczegółu A przedstawia rys.3 Urządzenie posiada Certyfikat na zgodność z normą PN-EN A1/2010

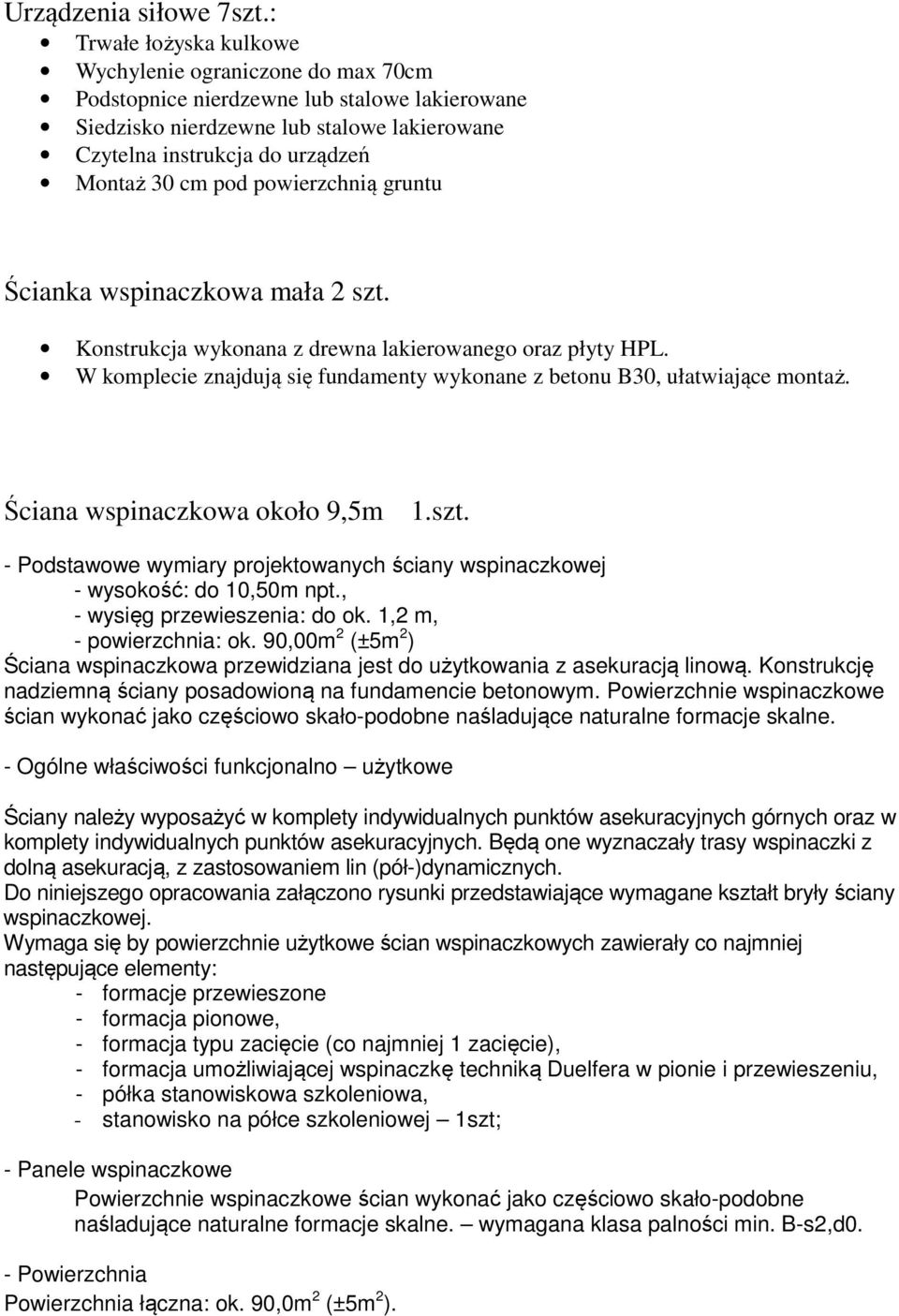

4 Urządzenia siłowe 7szt.: Trwałe łożyska kulkowe Wychylenie ograniczone do max 70cm Podstopnice nierdzewne lub stalowe lakierowane Siedzisko nierdzewne lub stalowe lakierowane Czytelna instrukcja do urządzeń Montaż 30 cm pod powierzchnią gruntu Ścianka wspinaczkowa mała 2 szt. Konstrukcja wykonana z drewna lakierowanego oraz płyty HPL. W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż. Ściana wspinaczkowa około 9,5m 1.szt. - Podstawowe wymiary projektowanych ściany wspinaczkowej - wysokość: do 10,50m npt., - wysięg przewieszenia: do ok. 1,2 m, - powierzchnia: ok. 90,00m 2 (±5m 2 ) Ściana wspinaczkowa przewidziana jest do użytkowania z asekuracją linową. Konstrukcję nadziemną ściany posadowioną na fundamencie betonowym. Powierzchnie wspinaczkowe ścian wykonać jako częściowo skało-podobne naśladujące naturalne formacje skalne. - Ogólne właściwości funkcjonalno użytkowe Ściany należy wyposażyć w komplety indywidualnych punktów asekuracyjnych górnych oraz w komplety indywidualnych punktów asekuracyjnych. Będą one wyznaczały trasy wspinaczki z dolną asekuracją, z zastosowaniem lin (pół-)dynamicznych. Do niniejszego opracowania załączono rysunki przedstawiające wymagane kształt bryły ściany wspinaczkowej. Wymaga się by powierzchnie użytkowe ścian wspinaczkowych zawierały co najmniej następujące elementy: - formacje przewieszone - formacja pionowe, - formacja typu zacięcie (co najmniej 1 zacięcie), - formacja umożliwiającej wspinaczkę techniką Duelfera w pionie i przewieszeniu, - półka stanowiskowa szkoleniowa, - stanowisko na półce szkoleniowej 1szt; - Panele wspinaczkowe Powierzchnie wspinaczkowe ścian wykonać jako częściowo skało-podobne naśladujące naturalne formacje skalne. wymagana klasa palności min. B-s2,d0. - Powierzchnia Powierzchnia łączna: ok. 90,0m 2 (±5m 2 ).

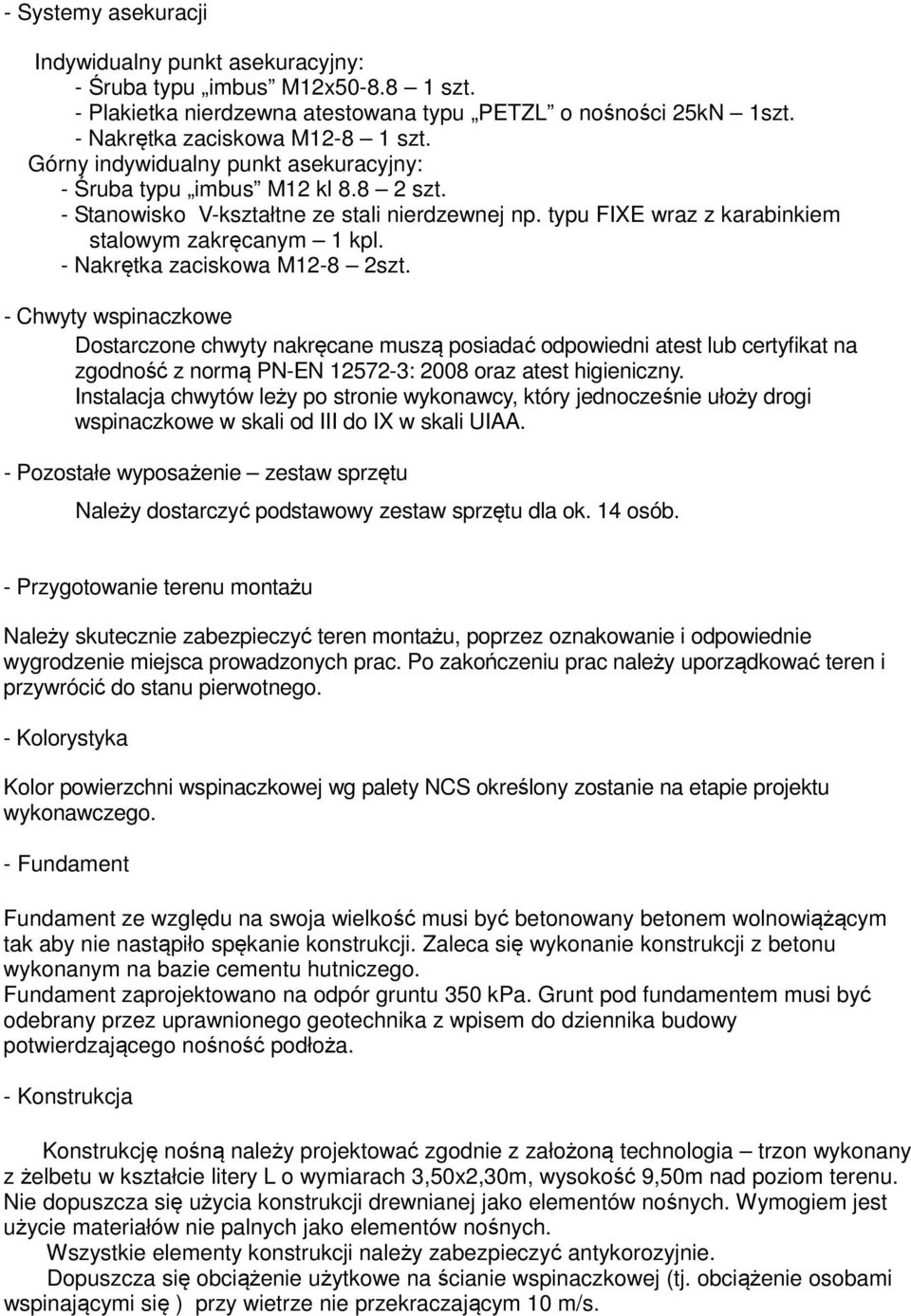

5 - Systemy asekuracji Indywidualny punkt asekuracyjny: - Śruba typu imbus M12x szt. - Plakietka nierdzewna atestowana typu PETZL o nośności 25kN 1szt. - Nakrętka zaciskowa M szt. Górny indywidualny punkt asekuracyjny: - Śruba typu imbus M12 kl szt. - Stanowisko V-kształtne ze stali nierdzewnej np. typu FIXE wraz z karabinkiem stalowym zakręcanym 1 kpl. - Nakrętka zaciskowa M12-8 2szt. - Chwyty wspinaczkowe Dostarczone chwyty nakręcane muszą posiadać odpowiedni atest lub certyfikat na zgodność z normą PN-EN : 2008 oraz atest higieniczny. Instalacja chwytów leży po stronie wykonawcy, który jednocześnie ułoży drogi wspinaczkowe w skali od III do IX w skali UIAA. - Pozostałe wyposażenie zestaw sprzętu Należy dostarczyć podstawowy zestaw sprzętu dla ok. 14 osób. - Przygotowanie terenu montażu Należy skutecznie zabezpieczyć teren montażu, poprzez oznakowanie i odpowiednie wygrodzenie miejsca prowadzonych prac. Po zakończeniu prac należy uporządkować teren i przywrócić do stanu pierwotnego. - Kolorystyka Kolor powierzchni wspinaczkowej wg palety NCS określony zostanie na etapie projektu wykonawczego. - Fundament Fundament ze względu na swoja wielkość musi być betonowany betonem wolnowiążącym tak aby nie nastąpiło spękanie konstrukcji. Zaleca się wykonanie konstrukcji z betonu wykonanym na bazie cementu hutniczego. Fundament zaprojektowano na odpór gruntu 350 kpa. Grunt pod fundamentem musi być odebrany przez uprawnionego geotechnika z wpisem do dziennika budowy potwierdzającego nośność podłoża. - Konstrukcja Konstrukcję nośną należy projektować zgodnie z założoną technologia trzon wykonany z żelbetu w kształcie litery L o wymiarach 3,50x2,30m, wysokość 9,50m nad poziom terenu. Nie dopuszcza się użycia konstrukcji drewnianej jako elementów nośnych. Wymogiem jest użycie materiałów nie palnych jako elementów nośnych. Wszystkie elementy konstrukcji należy zabezpieczyć antykorozyjnie. Dopuszcza się obciążenie użytkowe na ścianie wspinaczkowej (tj. obciążenie osobami wspinającymi się ) przy wietrze nie przekraczającym 10 m/s.

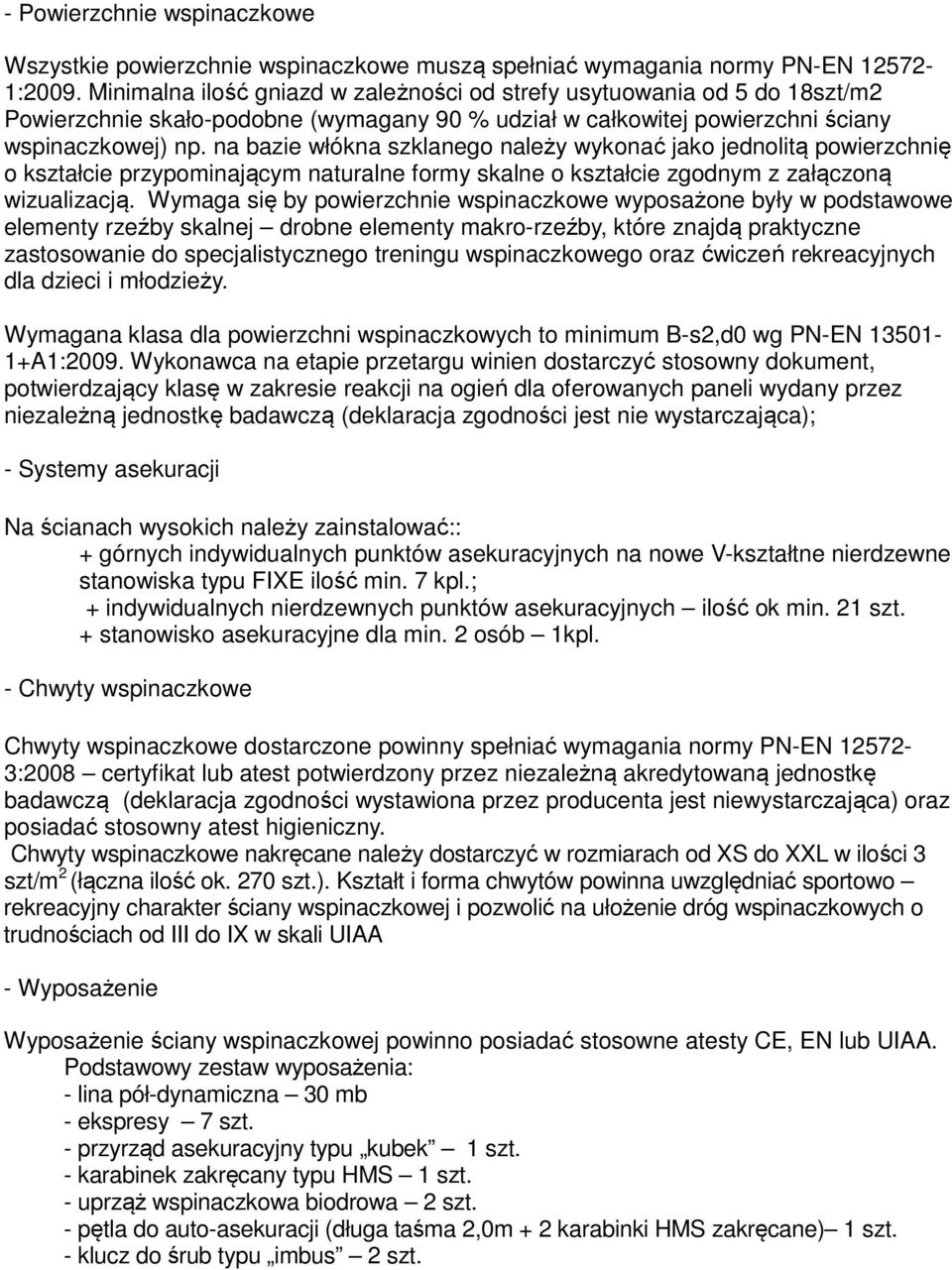

6 - Powierzchnie wspinaczkowe Wszystkie powierzchnie wspinaczkowe muszą spełniać wymagania normy PN-EN :2009. Minimalna ilość gniazd w zależności od strefy usytuowania od 5 do 18szt/m2 Powierzchnie skało-podobne (wymagany 90 % udział w całkowitej powierzchni ściany wspinaczkowej) np. na bazie włókna szklanego należy wykonać jako jednolitą powierzchnię o kształcie przypominającym naturalne formy skalne o kształcie zgodnym z załączoną wizualizacją. Wymaga się by powierzchnie wspinaczkowe wyposażone były w podstawowe elementy rzeźby skalnej drobne elementy makro-rzeźby, które znajdą praktyczne zastosowanie do specjalistycznego treningu wspinaczkowego oraz ćwiczeń rekreacyjnych dla dzieci i młodzieży. Wymagana klasa dla powierzchni wspinaczkowych to minimum B-s2,d0 wg PN-EN A1:2009. Wykonawca na etapie przetargu winien dostarczyć stosowny dokument, potwierdzający klasę w zakresie reakcji na ogień dla oferowanych paneli wydany przez niezależną jednostkę badawczą (deklaracja zgodności jest nie wystarczająca); - Systemy asekuracji Na ścianach wysokich należy zainstalować:: + górnych indywidualnych punktów asekuracyjnych na nowe V-kształtne nierdzewne stanowiska typu FIXE ilość min. 7 kpl.; + indywidualnych nierdzewnych punktów asekuracyjnych ilość ok min. 21 szt. + stanowisko asekuracyjne dla min. 2 osób 1kpl. - Chwyty wspinaczkowe Chwyty wspinaczkowe dostarczone powinny spełniać wymagania normy PN-EN :2008 certyfikat lub atest potwierdzony przez niezależną akredytowaną jednostkę badawczą (deklaracja zgodności wystawiona przez producenta jest niewystarczająca) oraz posiadać stosowny atest higieniczny. Chwyty wspinaczkowe nakręcane należy dostarczyć w rozmiarach od XS do XXL w ilości 3 szt/m 2 (łączna ilość ok. 270 szt.). Kształt i forma chwytów powinna uwzględniać sportowo rekreacyjny charakter ściany wspinaczkowej i pozwolić na ułożenie dróg wspinaczkowych o trudnościach od III do IX w skali UIAA - Wyposażenie Wyposażenie ściany wspinaczkowej powinno posiadać stosowne atesty CE, EN lub UIAA. Podstawowy zestaw wyposażenia: - lina pół-dynamiczna 30 mb - ekspresy 7 szt. - przyrząd asekuracyjny typu kubek 1 szt. - karabinek zakręcany typu HMS 1 szt. - uprząż wspinaczkowa biodrowa 2 szt. - pętla do auto-asekuracji (długa taśma 2,0m + 2 karabinki HMS zakręcane) 1 szt. - klucz do śrub typu imbus 2 szt.
