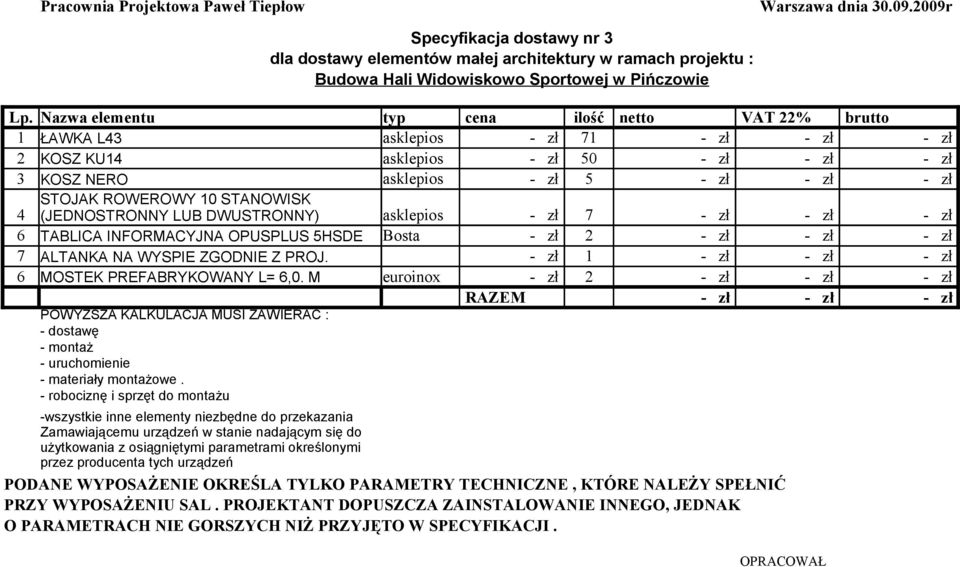

1 Pracownia Projektowa Paweł Tiepłow Warszawa dnia r Specyfikacja dostawy nr 3 dla dostawy elementów małej architektury w ramach projektu : Budowa Hali Widowiskowo Sportowej w Pińczowie Lp. Nazwa elementu typ cena ilość netto VAT 22% brutto 1 ŁAWKA L43 asklepios - zł 71 - zł - zł - zł 2 KOSZ KU14 asklepios - zł 50 - zł - zł - zł 3 KOSZ NERO asklepios - zł 5 - zł - zł - zł STOJAK ROWEROWY 10 STANOWISK 4 (JEDNOSTRONNY LUB DWUSTRONNY) asklepios - zł 7 - zł - zł - zł 6 TABLICA INFORMACYJNA OPUSPLUS 5HSDE Bosta - zł 2 - zł - zł - zł 7 ALTANKA NA WYSPIE ZGODNIE Z PROJ. - zł 1 - zł - zł - zł 6 MOSTEK PREFABRYKOWANY L= 6,0. M euroinox - zł 2 - zł - zł - zł RAZEM - zł - zł - zł POWYŻSZA KALKULACJA MUSI ZAWIERAĆ : - dostawę - montaż - uruchomienie - materiały montażowe. - robociznę i sprzęt do montażu -wszystkie inne elementy niezbędne do przekazania Zamawiającemu urządzeń w stanie nadającym się do użytkowania z osiągniętymi parametrami określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SAL. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. OPRACOWAŁ

2 Pracownia Projektowa Paweł Tiepłow Warszawa dnia r Specyfikacja dostawy nr 1 Dla wyposażenia w urządzenia sportowe w ramach projektu : Budowa Hali Widowiskowo Sportowej w Pińczowie Lp. Nazwa elementu typ cena ilość netto VAT 22% brutto 1 Scena składana Wamat - zł 54 - zł - zł - zł Krzesełka Jowisz nietapicerowane montowane do trybun 2 żelbetowych Wamat - zł zł - zł - zł 3 Bramka do piłki ręcznej alumniowa składana z osłonami Top Sport - zł 2 - zł - zł - zł 4 Drabinka gimnastyczna 0,9x3,0m Top Sport - zł 24 - zł - zł - zł 5 Drążek gimnastyczny wolnostojący Top Sport - zł 1 - zł - zł - zł 6 Konstrukcja wsporcza drabinek Top Sport - zł 48 - zł - zł - zł 7 Kozioł gimnastyczny Top Sport - zł 1 - zł - zł - zł 8 Lina pionowa 8m Top Sport - zł 3 - zł - zł - zł 9 Ławeczka gimnastyczna Top Sport - zł 10 - zł - zł - zł 10 Materac rehabilitacyjny 120x120x10 Top Sport - zł 2 - zł - zł - zł 11 Materac asekuracyjny 300x200x40 Top Sport - zł 2 - zł - zł - zł 12 Mechanizm jezdny lin Top Sport - zł 1 - zł - zł - zł 13 Odskocznia Top Sport - zł 2 - zł - zł - zł 14 Równoważnia niska Top Sport - zł 1 - zł - zł - zł 15 Siatka do bramki Top Sport - zł 2 - zł - zł - zł 16 Siatka do siatkówki Top Sport - zł 3 - zł - zł - zł 17 Siatka ochronna oczko 50x50-220m2 Top Sport - zł 8 - zł - zł - zł 18 Stanowisko sędziowskie Top Sport - zł 1 - zł - zł - zł Kotara grodząca wraz z mechanizmem odsuwania 19 ręcznym l=22m h=15m Top Sport - zł 1 - zł - zł - zł 20 Skrzynia 5-elemntowa wykończona skórą Top Sport - zł 1 - zł - zł - zł 21 Słupki aluminiowe do siatkówki nr kat 2-30 Top Sport - zł 4 - zł - zł - zł 22 Stojaki do badmintona z siatką Top Sport - zł 2 - zł - zł - zł 23 Stół do tenisa stołowego Top Sport - zł 2 - zł - zł - zł 24 Tablica do koszykówki z siatką i wysięgnikiem Top Sport - zł 4 - zł - zł - zł 25 Koszt najazdowy składany ręcznie KK.057 Top Sport - zł 2 - zł - zł - zł

3 26 Kosz najazdowy EASYPLAY OFFICIAL Top Sport - zł 2 - zł - zł - zł Konstrukcja wsporczastała do tablic do koszykówki 27 uchylna Top Sport - zł 4 - zł - zł - zł 28 Zaczep podłogowy z kotwą Top Sport - zł 12 - zł - zł - zł 29 Zestaw do tenisa stołowego 2 paletki + siatka Top Sport - zł 4 - zł - zł - zł Wykładzina sportowa Omnisport pro 7,7mm w rulonach 30 Top Sport - zł 1651,9 - zł - zł - zł Wykładzina sportowa Omnisport training 3,6 mm w 30 rulonach Top Sport - zł 206,7 - zł - zł - zł 31 wykładzina ochronna touchdown 2,0mm Top Sport - zł zł - zł - zł POWYŻSZA KALKULACJA MUSI ZAWIERAĆ : - dostawę - montaż - uruchomienie - materiały montażowe. - robociznę i sprzęt do montażu RAZEM - zł - zł - zł -wszystkie inne elementy niezbędne do przekazania Zamawiającemu urządzeń w stanie nadającym się do użytkowania z osiągniętymi parametrami określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SPORTOWYM. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. OPRACOWAŁ

4

5 Pracownia Projektowa Paweł Tiepłow Specyfikacja dostawy nr 2 Dla wyposażenia w meble w ramach projektu : Budowa Hali Widowiskowo Sportowej w Pińczowie Warszawa dnia r pomieszczenie wyposażenie szt/mb cena jedn wartość netto VAT wart. brutto 1.1 Przedsionek wycieraczka 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł śmietnik średni 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł tablica ogłoszeń 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 1.2. Hall główny sofa 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł śmietnik duzy 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł śmietnik średni 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł 1.3 c Strefa Stół B. 9 0,00 zł 0,00 zł 0,00 zł 0,00 zł Krzesło B. 36 0,00 zł 0,00 zł 0,00 zł 0,00 zł 1.4 Kiosk, Sprzedaż biletów Lada stała wg detalu Stojak na prasę 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Półki ekspozycyjne/mb 13,8 0,00 zł 0,00 zł 0,00 zł 0,00 zł 1.5. Szatnia Lada stała wg detalu Wieszak szatniowy 24 0,00 zł 0,00 zł 0,00 zł 0,00 zł 1.6 WC męski Zestaw WC 1.7. WC damski Zestaw WC 1.8. Schowek porządkowy Wózek porz. Szafa porz WC dla niepełnosprawnych Zestaw WC 2.2 Komunikacja Sm. średni 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 2.4. Pom. Lekarza + WC Zestaw WC Biurko B. Krzesło B. Leżanka Szafa lek. Wieszak Nosze Śm średni

6 2.5. Pomieszczenie klubowe Biurko B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Fotel B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół B. 90 x ,00 zł 0,00 zł 0,00 zł 0,00 zł Krzeslo Z. 12 0,00 zł 0,00 zł 0,00 zł 0,00 zł Szafa B. Śm średni Wieszak 2.6 Pom. Sędziów Biurko B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Fotel B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół B. 90 x 90 Krzeslo Z. 4 0,00 zł 0,00 zł 0,00 zł 0,00 zł Szafa B. Regal B. Śm średni Wieszak 2.7 Komunikacja Śm. średni 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 2.8 Pom. trenerów Biurko B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Fotel B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół B. 90 x 90 Krzeslo Z. 4 0,00 zł 0,00 zł 0,00 zł 0,00 zł Szafa B. Regal B. Śm średni Wieszak 2.9 Pokój prób artystycznych Biurko B. 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł Fotel B. 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół B. 90 x 90 Krzeslo Z. 4 0,00 zł 0,00 zł 0,00 zł 0,00 zł Szafa B. Regal B. Śm. średni Wieszak WC męski Zestaw WC Szatnia trenerów męska Szafki S. 1 Śm. Sredni Zestaw N

7 2.11. Szatnia trenerów męska Zestaw WC Szatnia trenerów damska Szafki S. 1 Śm. średni Zestaw N Zestaw WC WC damski Zestaw WC 2.14a. Magazyn sprzętu Regal magazynowy 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł sportowego 2.14b. Magazyn sprzętu Regal magazynowy 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 2.15a sportowego Pok. trenera + WC Biurko B. Fotel B. Krzeslo Z. Szafa B. Śm średni Szafka S Zestaw WC Zestaw N 2.15b Magazyn Regal magazynowy 2.15c Pom. Trenera + WC Biurko B. Fotel B. Krzeslo Z. Szafa B. Śm średni Szafka S Zestaw WC Zestaw N 2.16a. Przebieralnia męska Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.16b. Przebieralnia męska II Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.16c. Natryskownia +WC Zestaw N 6 0,00 zł 0,00 zł 0,00 zł 0,00 zł Zestaw WC

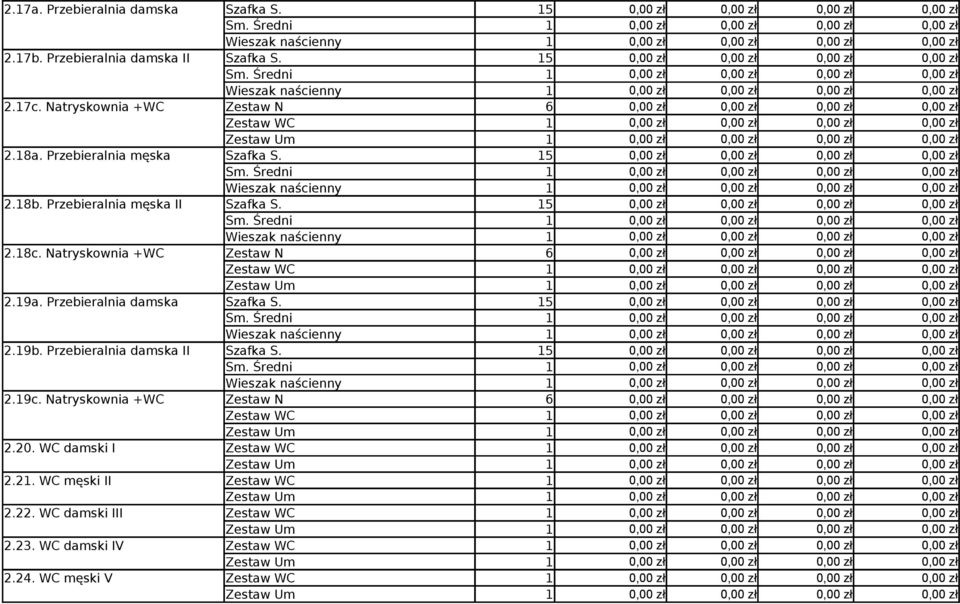

8 2.17a. Przebieralnia damska Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.17b. Przebieralnia damska II Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.17c. Natryskownia +WC Zestaw N 6 0,00 zł 0,00 zł 0,00 zł 0,00 zł Zestaw WC 2.18a. Przebieralnia męska Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.18b. Przebieralnia męska II Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.18c. Natryskownia +WC Zestaw N 6 0,00 zł 0,00 zł 0,00 zł 0,00 zł Zestaw WC 2.19a. Przebieralnia damska Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.19b. Przebieralnia damska II Szafka S. 15 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Wieszak naścienny 2.19c. Natryskownia +WC Zestaw N 6 0,00 zł 0,00 zł 0,00 zł 0,00 zł Zestaw WC WC damski I Zestaw WC WC męski II Zestaw WC WC damski III Zestaw WC WC damski IV Zestaw WC WC męski V Zestaw WC

9 2.25. WC damski VI Zestaw WC Przedsionek wycieraczka Sm. sredni Komunikacja Sm. sredni 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł 3.1 Sekretariat Biurko L. Krzeslo B. Szafa B. Regal B. Sm. średni 3.2 Pokój dyrektora Biurko L. Krzeslo B. Szafa B. Regal B. Sm. średni 3.3 Sala spotkań Stół K. Krzeslo Z. 6 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. Średni Szafa B Dział organizacji Biurko L. Krzeslo B. Szafa B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. średni 3.5 Dział finansowy Biurko L. Krzeslo B. Szafa B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. średni 3.6 Główna księgowa Biurko L. Krzeslo B. Szafa B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. średni 3.7. Dział techniczny Biurko L. Krzeslo B. Szafa B. 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. średni 3.8. Pokój śniadań Szafki kuchenne/mb 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół B. 90x ,00 zł 0,00 zł 0,00 zł 0,00 zł

10 3.8. Pokój śniadań Krzesło Z. 8 0,00 zł 0,00 zł 0,00 zł 0,00 zł Sm. średni 3.9 Sala konferencyjna Krzesło A ,00 zł 0,00 zł 0,00 zł 0,00 zł Fotel B. 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł Stół 80x300 Sm. średni 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 3.10 Aneks kuchenny Szafki kuchenne/mb 5 0,00 zł 0,00 zł 0,00 zł 0,00 zł Roleta metalowa z zamkiem/mb 5 0,00 zł 0,00 zł 0,00 zł 0,00 zł Komunikacja Sofa 3.12 WC męskie Zestaw WC WC damskie Zestaw WC Przedsionek wycieraczka Sm. Średni Tablica ogłoszeń Pom. ochrony Biurko B. Fotel B. Szafa B. Śm. średni Pom. Sprzątaczek Regal magazynowy Wózek porządkowy Smietnik + sprzęt ogrodniczy Kontener na śmieci 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł 5.3. Hall Sm. średni 2 0,00 zł 0,00 zł 0,00 zł 0,00 zł 5.8 Loża komentatorów Blat szer. 60 cm/mb 4,2 0,00 zł 0,00 zł 0,00 zł 0,00 zł Krzesło B. 3 0,00 zł 0,00 zł 0,00 zł 0,00 zł POWYŻSZA KALKULACJA MUSI ZAWIERAĆ : - dostawę -wszystkie montaż inne elementy niezbędne do - przekazania uruchomienie Zamawiającemu urządzeń - w materiały stanie nadającym montażowe się. do użytkowania - z robociznę osiągniętymi i sprzęt parametrami do montażu określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SAL. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK 0,00 zł 0,00 zł 0,00 zł

11 O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. OPRACOWAŁ.

12 Pracownia Projektowa Paweł Tiepłow Warszawa dnia r Specyfikacja dostawy nr 7 dla dostawy elementów skate parku i mini golfa dla zadania : Budowa Hali Widowiskowo Sportowej w Pińczowie Wymiary w cm Lp. Przedmiot dostawy- elementy ilość (długość/szerokość/wysokość) CENY netto zł VAT zł CENY brutto zł 1 Bank ramp 1 360x366x120 0,00 zł 0,00 zł 0,00 zł 2 Quarter pipe 1 300x366x120 0,00 zł 0,00 zł 0,00 zł 3 Funbox z poręczą 2/ x244x45 0,00 zł 0,00 zł 0,00 zł 4 Funbox z grindboxem 2/ x244x45 0,00 zł 0,00 zł 0,00 zł 5 Grindbox x122x25 0,00 zł 0,00 zł 0,00 zł 6 Poręcz prosta 1 400x5x35 0,00 zł 0,00 zł 0,00 zł 7 Ławka x30x40 0,00 zł 0,00 zł 0,00 zł 8 Montaż 1 4% 0,00 zł 0,00 zł 0,00 zł 9 Transport 1Tir Ok. 110 km 0,00 zł 0,00 zł 0,00 zł 10 Nawierzchnia betonowa parku m ,00 zł 0,00 zł 0,00 zł 11 Tory do minigolfa prznośne w konstrukcji stalowej ocynkowanej ogniowo i malowanej p[roszkowo z materiałąó odpornych na działąnie czynnikó atmosfertcznych szt 18 0,00 zł 0,00 zł 0,00 zł RAZEM 0,00 zł 0,00 zł 0,00 zł Szczegółowy opis w projekcie skate parku POWYŻSZA KALKULACJA MUSI ZAWIERAĆ : - dostawę

13 - montaż - uruchomienie - materiały montażowe. - robociznę i sprzęt do montażu -wszystkie inne elementy niezbędne do przekazania Zamawiającemu urządzeń w stanie nadającym się do użytkowania z osiągniętymi parametrami określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SPORTOWYM. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. OPRACOWAŁ

14 Pracownia Projektowa Paweł Tiepłow Warszawa dnia r Specyfikacja dostawy nr 5 dla dostawy elementów ściany wspinaczkowej zewnętrznej dla zadania : Budowa Hali Widowiskowo Sportowej w Pińczowie Lp. Nazwa elementu typ cena ilość netto VAT 22% brutto 1 Ścianka wspinaczkowa zewnętrzna Monolith - zł 1 - zł - zł - zł Powierzchnię wspinaczkową należy zaprojektować i wykonać z zachowaniem geometrii i kształtu formacji wspinaczkowych opisanych w projekcie. Powierzchnię wspinaczkową należy zaprojektować na bazie paneli wspinaczkowych typu Mono Tape (lub równoważnych) pokrytych strukturą piaskowo-żywiczną zwiększającą tarcie. Panel wspinaczkowy jak i jego powierzchnia paskowo-żywiczna musi spełniać wymogi normy PN-EN :2009. Dostarczony zestaw chwytów musi zapewnić możliwość ułożenia dróg wspinaczkowych o zróżnicowanym stopniu trudności dla dzieci jak i dorosłych. Ścianę wspinaczkową wykonać należy zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwpożarowej. W szczególności elementy ścianki powinny być wykonane z materiałów co najmniej trudno zapalnych. A) Wymiary: Ściana wspinaczkowa zewnętrzna wysoka: wysokość ok. 6 m; łączna szerokość podstawy ok. 8 m, wysięg przewieszenia do ok. 1 m.

15 Ściany wspinaczkowe (kamienie) bulderingowe typu Monolit (lub równoważne): wysokość do 3m, pozostałe wymiary według projektu producenta. Należy zaprojektować i wykonać 2 sztuki kamieni wspinaczkowych, spójne pod względem estetycznym. Powierzchnia ściany 80 m2 (panele) wg. wymagań normy PN-EN ;2009 oraz wymogów przeciwpożarowych. B) Podstawowe wymagane formacje. Powierzchnia użytkowa ściany ma zawierać co najmniej następujące elementy: - formacja przewieszona, - formacja pionowa, - formacja typu zacięcie, - formacja umożliwiającej wspinaczkę techniką Duelfera, D) Kolorystyka Kolor powierzchni wspinaczkowej wg palety NCS określony zostanie z Inwestorem i Porjrktantem na etapie prac. E) Asekuracja Ścianę wysoką należy wyposażyć w 8 kompletów indywidualnych punktów asekuracyjnych górnych oraz w 3 indywidualne punkty asekuracyjne wyznaczające trasę wspinaczki z dolną asekuracją, z zastosowaniem lin dynamicznych lub półdynamicznych. F/ Panele wspinaczkowe

16 Pokrycie ściany na bazie sklejki wodoodpornej liściastej gr. 18mm wg. PN-83/D wymiar podstawowy 1,25 x 2,50m, minimalna ilość gniazd na 1m 2 18szt., powierzchnia paneli piaskowo-żywiczna pomalowana farbą akrylową wodorozcieńczalną. Panel wykonany na bazie żywicy trudnozapalnej. Całość musi spełniać wymogi materiału co najmniej trudno-zapalnego. G/ Chwyty Wspinaczkowe Chwyty wspinaczkowe nakręcane należy dostarczyć w rozmiarach od XS do XXL. Kształt i forma chwytu powinna uwzględniać sportowo-rekreacyjny charakter ściany wspinaczkowej i pozwolić na ułożenie dróg wspinaczkowych o trudnościach od III do IX w skali UIAA. Do każdego chwytu należy dostarczyć śrubę mocującą. Chwyty nakręcane spełnić muszą warunki normy PN-EN : H/ Dostawa wyposażenia ścian wspinaczkowych Lina asekuracyjna 120 mb 0,00 zł 120 0,00 zł 0,00 zł 0,00 zł Uprząż wspinaczkowa biodrowa-15 szt szt. 0,00 zł 15 0,00 zł 0,00 zł 0,00 zł Uprząż wspinaczkowa typu szelki-1szt szt. 0,00 zł 1 0,00 zł 0,00 zł 0,00 zł Przyrząd do asekuracji szt. 0,00 zł 8 0,00 zł 0,00 zł 0,00 zł Karabinek HMS szt. 0,00 zł 8 0,00 zł 0,00 zł 0,00 zł Przyrząd do asekuracji szt. 0,00 zł 1 0,00 zł 0,00 zł 0,00 zł I/ Konstrukcja wsporcza dla zamocowania paneli t 0,00 zł 5,2 0,00 zł 0,00 zł 0,00 zł stalowa ocynkowana ogniowo montowana na gotowym fundamencie max prędkość wiatru przy użytkowaniu ścianki 10m/s mb RAZEM - zł - zł - zł POWYŻSZA KALKULACJA MUSI ZAWIERAĆ :

17 - dostawę - montaż - uruchomienie - materiały montażowe. - robociznę i sprzęt do montażu -wszystkie inne elementy niezbędne do przekazania Zamawiającemu urządzeń w stanie nadającym się do użytkowania z osiągniętymi parametrami określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SPORTOWYM. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. OPRACOWAŁ

18 Pracownia Projektowa Paweł Tiepłow Warszawa dnia r Specyfikacja dostawy nr 4 dla dostawy elementów ściany wspinaczkowej wewnętrznej dla zadania : Budowa Hali Widowiskowo Sportowej w Pińczowie Lp. Nazwa elementu typ cena ilość netto VAT 22% brutto 1 Ścianka wspinaczkowa wewnętrzna Monolith - zł 1 - zł - zł - zł Powierzchnię wspinaczkową należy zaprojektować i wykonać z zachowaniem geometrii i kształtu formacji wspinaczkowych opisanych w projekcie. Powierzchnię wspinaczkową należy zaprojektować na bazie paneli wspinaczkowych typu Mono Tape (lub równoważnych) pokrytych strukturą piaskowo-żywiczną zwiększającą tarcie. Panel wspinaczkowy jak i jego powierzchnia paskowo-żywiczna musi spełniać wymogi normy PN-EN :2009. Dostarczony zestaw chwytów musi zapewnić możliwość ułożenia dróg wspinaczkowych o zróżnicowanym stopniu trudności dla dzieci jak i dorosłych. Ścianę wspinaczkową wykonać należy zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwpożarowej. W szczególności elementy ścianki powinny być wykonane z materiałów co najmniej trudno zapalnych. A) Wymiary: Ściana wspinaczkowa składa się z części wysokiej, przeznaczonej do wspinania z asekuracją: wysokość ok. 9 m; łączna szerokość podstawy ok. 10 m; wysięg przewieszenia do ok. 2 m. Powierzchnia użytkowa - ok. 120 m2.

19 Procentowy udział paneli wspinaczkowych płaskich na bazie sklejki, typu Mono Tape 100%; Powierzchnia ściany (panele) wg. wymagań normy PN- EN ;2009 oraz wymogów przeciwpożarowych. B) Podstawowe wymagane formacje. Powierzchnia użytkowa ściany ma zawierać co najmniej następujące elementy: - formacja przewieszona, - formacja pionowa, - formacja typu zacięcie, - formacja umożliwiającej wspinaczkę techniką Duelfera, D) Kolorystyka Kolor powierzchni wspinaczkowej wg palety NCS określony zostanie z Inwestorem i Porjrktantem na etapie prac. E) Asekuracja Ścianę należy wyposażyć w 8 kompletów indywidualnych punktów asekuracyjnych górnych oraz w 6 indywidualnych punktów asekuracyjnych wyznaczających trasę wspinaczki z dolną asekuracją, z zastosowaniem lin dynamicznych lub półdynamicznych. F/ Panele wspinaczkowe Pokrycie ściany na bazie sklejki wodoodpornej liściastej gr. 18mm wg. PN-83/D wymiar podstawowy 1,25 x 2,50m, minimalna ilość gniazd na 1m 2 18szt., powierzchnia paneli piaskowo-żywiczna pomalowana farbą akrylową wodorozcieńczalną. Panel wykonany na bazie żywicy trudno-zapalnej. Całość musi spełniać wymogi materiału co najmniej trudno-zapalnego. G/ Chwyty Wspinaczkowe

20 Chwyty wspinaczkowe nakręcane należy dostarczyć w rozmiarach od XS do XXL. Kształt i forma chwytu powinna uwzględniać sportowo-rekreacyjny charakter ściany wspinaczkowej i pozwolić na ułożenie dróg wspinaczkowych o trudnościach od III do IX w skali UIAA. Do każdego chwytu należy dostarczyć śrubę mocującą. Chwyty nakręcane spełnić muszą warunki normy PN-EN : H/ Dostawa wyposażenia ścian wspinaczkowych Lina asekuracyjna 120 mb 0,00 zł 120 0,00 zł 0,00 zł 0,00 zł Uprząż wspinaczkowa biodrowa-15 szt szt. 0,00 zł 15 0,00 zł 0,00 zł 0,00 zł Uprząż wspinaczkowa typu szelki-1szt szt. 0,00 zł 1 0,00 zł 0,00 zł 0,00 zł Przyrząd do asekuracji szt. 0,00 zł 8 0,00 zł 0,00 zł 0,00 zł Karabinek HMS szt. 0,00 zł 8 0,00 zł 0,00 zł 0,00 zł Przyrząd do autoasekuracji szt. 0,00 zł 1 0,00 zł 0,00 zł 0,00 zł RAZEM - zł - zł - zł POWYŻSZA KALKULACJA MUSI ZAWIERAĆ : - dostawę - montaż - uruchomienie - materiały montażowe. - robociznę i sprzęt do montażu -wszystkie inne elementy niezbędne do przekazania Zamawiającemu urządzeń w stanie nadającym się do użytkowania z osiągniętymi parametrami określonymi przez producenta tych urządzeń PODANE WYPOSAŻENIE OKREŚLA TYLKO PARAMETRY TECHNICZNE, KTÓRE NALEŻY SPEŁNIĆ PRZY WYPOSAŻENIU SPORTOWYM. PROJEKTANT DOPUSZCZA ZAINSTALOWANIE INNEGO, JEDNAK O PARAMETRACH NIE GORSZYCH NIŻ PRZYJĘTO W SPECYFIKACJI. mb OPRACOWAŁ
