załącznik nr 1 do projektu umowy Szczegółowy opis wymagań technicznych

Transkrypt

1 załącznik nr 1 do projektu umowy Szczegółowy opis wymagań technicznych Tabela 1. Specyfikacja techniczna macierzy dyskowej Lp Parametr Wymagania 1. Szafa RACK 1. Szafa stelażowa (RACK) producenta macierzy lub innego producenta, z zastrzeżeniem, że: a. producent macierzy dopuszcza takie rozwiązanie i w żaden sposób nie ogranicza gwarancji i wsparcia na macierz dla takiego rozwiązania, b. szafa musi być w pełni kompatybilna z macierzą tj. spełniać wszystkie wymagania konstrukcyjne producenta macierzy, w szczególności co do montażu, odpowiedniego przepływu powietrza oraz ułożenia okablowania. 2. Wymiary : a. Wysokość: 42U b. szerokość: 600 mm c. głębokość : od 1000 mm do 1150 mm 3. Drzwi przednie i tylne perforowane umożliwiające zaciąganie powietrza w przedniej części i wydmuchiwanie ciepłego w tylnej części szafy. 4. Boki po obydwu stronach szafy pełne. 5. Możliwość regulacji rozstawu pionowych szyn mocujących urządzenia 6. Podłoga szafy nie może być pełna, musi umożliwiać dopływ chłodnego powietrza spod podłogi technicznej (zgodność z systemem chłodzenia serwerowni) 7. 4 U na samym dole szafy wolne 8. Przednie szyny mocujące muszą być zamontowane na głębokości umożliwiającej zamknięcie szafy po zamontowaniu filtra i nawiewu chłodnego powietrza. 9. Dopuszczalne kolory : czarny, ciemny stalowoszary lub inny zbliżony odcieniem do czerni lub koloru ciemnego stalowo-szarego. 10. Szafa wyposażona w niezbędne organizery kablowe (poziome i pionowe). 11. Szafa wyposażona w moduły PDU (Power Distribution Unit) umożliwiające podpięcie do UPS w serwerowni. 12. Szafa wyposażona w kółka transportowe 13. Szafa wyposażona w wykręcane stopki umożliwiające ustawienie szafy w docelowym miejscu oraz wypoziomowanie. Jeżeli producent macierzy oferuje kilka modeli szaf spełniających wymaganie 1-11 zamawiający wymga

2 dostarczenia szafy o najniższej masie własnej. 2. Ilość oraz typ dysków twardych Ilość dysków twardych poszczególnego typu: 1. SSD - dyski twarde 2.5'', których architektura oparta jest o układy dedykowane do rozwiązań korporacyjnych. Wymagana ilość poszczególnych dysków SSD: a. 12 dysków o pojemności GB b. 8 dysków o pojemności GB c. 6 dysków o pojemnośći GB d. 4 dyski o pojemności powyżej 900 GB 2. SAS - minimum 72 dyski 2.5'' 15 krpm o pojemności minimum 300 GB. 3. SAS - minimum 24 dyski 2.5'' 10 krpm o pojemności min. 1.2 TB 3. Obsługa dysków twardych Macierz musi mieć możliwość obsługi dysków twardych 2,5'' oraz 3,5''. Musi umożliwiać montaż różnych typów dysków twardych (SSD, SAS) w obrębie jednej półki dyskowej obsługującej dany format dysków (2,5'' lub 3,5'') 4. Ilość półek dyskowych minimum 5 półek dyskowych 5. Ilość obsługiwanych dysków Maksymalna ilość dysków twardych obsługiwanych, twardych przez max. dwa kontrolery pracujące w trybie active - active większa bądź równa 480 sztuk. 6. Rozlokowanie dysków twardych Poprzez możliwość obsługi 480 dysków twardych zamawiający rozumie możliwość rozbudowy macierzy wyłącznie o kolejne półki dyskowe oraz dyski twarde bez konieczności wymiany, klastrowania lub dokupienia dodatkowych kontrolerów dyskowych. Mówiąc o obsłudze 480 dysków twardych zamawiający nie dopuszcza wirtualizowania za pomocą mechanizmów macierzy innych zewnętrznych zasobów dyskowych Rozlokowanie dysków pomiędzy półkami zgodne z zaleceniami producenta dla uzyskania jak największej wydajności macierzy 7. Bezpieczeństwo danych Wszystkie krytyczne komponenty macierzy, których awaria może mieć wpływ na stabilność pracy, dostęp do danych i wydajność macierzy dyskowej, takie jak: kontrolery dyskowe, pamięć cache, baterie w kontrolerach dyskowych, zasilacze, wentylatory muszą być redundantne, tak, aby awaria pojedynczego elementu nie przerywała funkcjonowania pracy całej macierzy. Komponenty te muszą być wymienialne w trakcie pracy macierzy (Hot-Swap). Macierz oraz półki dyskowe muszą mieć możliwość jednoczesnego zasilania z dwóch niezależnych źródeł prądu. Zanik jednego z nich nie może powodować przerwy w pracy urządzenia ani zmniejszenia jego wydajności lub utraty danych. 8. Obsługiwane protokoły Macierz musi mieć możliwość obsługi następujących protokołów:

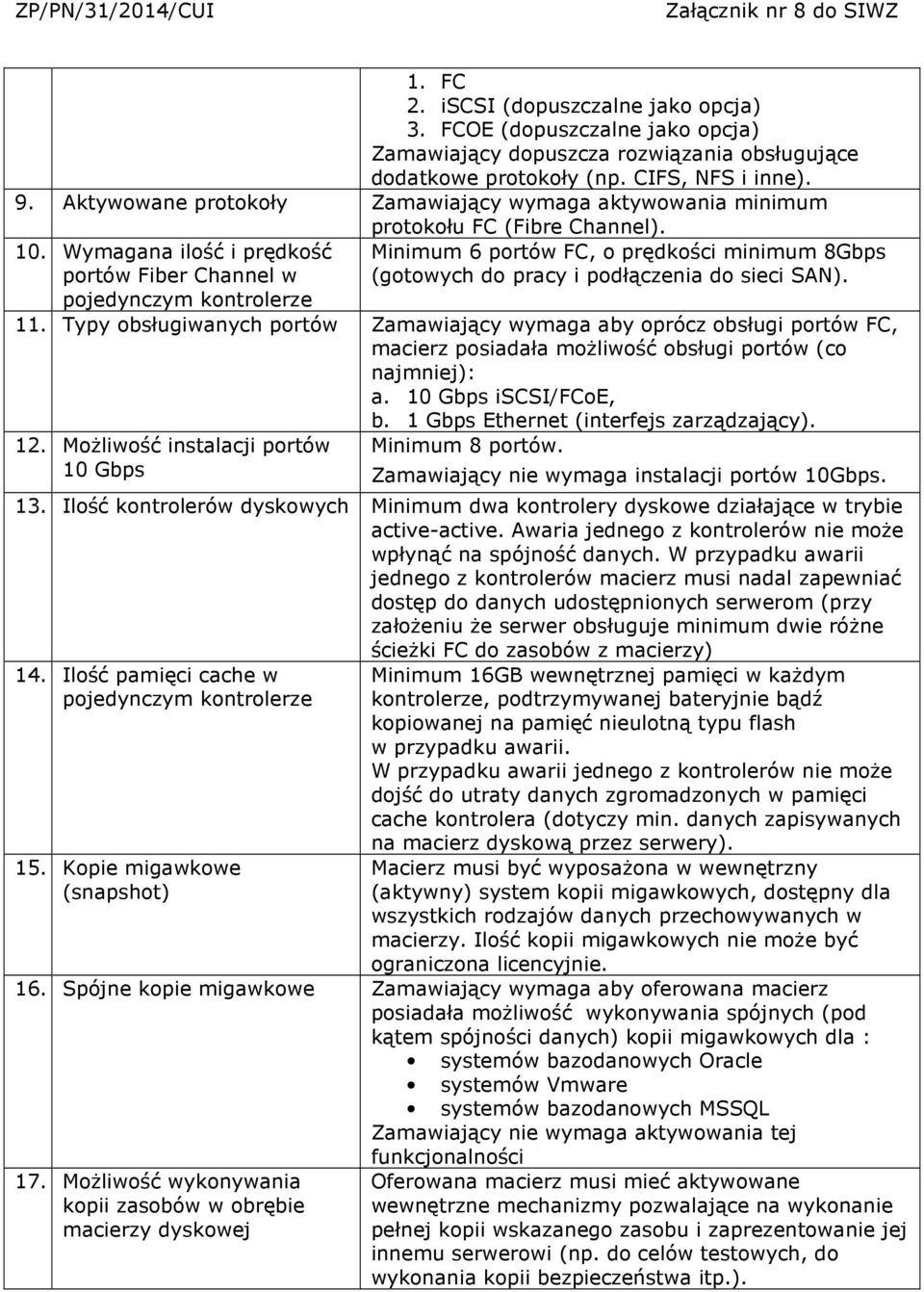

3 1. FC 2. iscsi (dopuszczalne jako opcja) 3. FCOE (dopuszczalne jako opcja) Zamawiający dopuszcza rozwiązania obsługujące dodatkowe protokoły (np. CIFS, NFS i inne). 9. Aktywowane protokoły Zamawiający wymaga aktywowania minimum protokołu FC (Fibre Channel). 10. Wymagana ilość i prędkość portów Fiber Channel w pojedynczym kontrolerze Minimum 6 portów FC, o prędkości minimum 8Gbps (gotowych do pracy i podłączenia do sieci SAN). 11. Typy obsługiwanych portów Zamawiający wymaga aby oprócz obsługi portów FC, macierz posiadała możliwość obsługi portów (co najmniej): a. 10 Gbps iscsi/fcoe, b. 1 Gbps Ethernet (interfejs zarządzający). 12. Możliwość instalacji portów Minimum 8 portów. 10 Gbps Zamawiający nie wymaga instalacji portów 10Gbps. 13. Ilość kontrolerów dyskowych Minimum dwa kontrolery dyskowe działające w trybie active-active. Awaria jednego z kontrolerów nie może wpłynąć na spójność danych. W przypadku awarii jednego z kontrolerów macierz musi nadal zapewniać dostęp do danych udostępnionych serwerom (przy założeniu że serwer obsługuje minimum dwie różne ścieżki FC do zasobów z macierzy) 14. Ilość pamięci cache w pojedynczym kontrolerze 15. Kopie migawkowe (snapshot) Minimum 16GB wewnętrznej pamięci w każdym kontrolerze, podtrzymywanej bateryjnie bądź kopiowanej na pamięć nieulotną typu flash w przypadku awarii. W przypadku awarii jednego z kontrolerów nie może dojść do utraty danych zgromadzonych w pamięci cache kontrolera (dotyczy min. danych zapisywanych na macierz dyskową przez serwery). Macierz musi być wyposażona w wewnętrzny (aktywny) system kopii migawkowych, dostępny dla wszystkich rodzajów danych przechowywanych w macierzy. Ilość kopii migawkowych nie może być ograniczona licencyjnie. 16. Spójne kopie migawkowe Zamawiający wymaga aby oferowana macierz posiadała możliwość wykonywania spójnych (pod kątem spójności danych) kopii migawkowych dla : systemów bazodanowych Oracle systemów Vmware systemów bazodanowych MSSQL Zamawiający nie wymaga aktywowania tej funkcjonalności 17. Możliwość wykonywania kopii zasobów w obrębie macierzy dyskowej Oferowana macierz musi mieć aktywowane wewnętrzne mechanizmy pozwalające na wykonanie pełnej kopii wskazanego zasobu i zaprezentowanie jej innemu serwerowi (np. do celów testowych, do wykonania kopii bezpieczeństwa itp.).

4 18. Rozmiar wolumenów Zamawiający wymaga aby macierz posiadała aktywowaną możliwość definiowania woluminów większych niż fizycznie dostępna przestrzeń dyskowa dla dowolnych obsługiwanych systemów operacyjnych, Macierz musi umożliwiać zmianę rozmiaru woluminów bez utraty zapisanych tam danych i bez przerywania dostępu do tych danych. Macierz powinna być wyposażona w mechanizmy zwalniające wolne miejsce po skasowaniu danych z poziomu systemu operacyjnego. Macierz powinna być wyposażona w mechanizmy obsługi zapisu zer Zamawiający wymaga aby macierz miała mechanizmy ostrzegające o kończącym się miejscu na macierzy (definiowanie progów zajętości i ostrzeżeń wysyłanych poprzez ) 19. Przenoszenie danych w obrębie macierzy dyskowej 20. Mechanizmy zwiększające ilość operacji IO przy użyciu dysków SSD 21. Możliwość replikacji danych na inną podobną lub taką samą macierz tego samego producenta 22. Możliwość dynamicznej zmiany następujących parametrów, bez przerywania dostępu do danych znajdujących się na modyfikowanym wolumenie, lub grupie dysków Zamawiający wymaga aby oferowana macierz umożliwiała przenoszenie danych online w obrębie macierzy dyskowej pomiędzy różnymi grupami dyskowymi. Wymaganie dotyczy możliwości ręcznego przeniesienia wolumenu w trybie online, zaprezentowanego dla serwera, na inny typ nośników (np. z szybkich dysków na wolniejsze lub na odwrót) Zamawiający wymaga aby oferowana macierz posiadała aktywowane mechanizmy zwiększające wydajność przy wykorzystaniu dysków SSD (automatyczne przenoszenie bloków najczęściej używanych na dyski SSD lub kopiowanie najczęściej używanych bloków na dyski SSD - macierz musi mieć mechanizmy automatycznej analizy, które bloki są najczęściej wykorzystywane. Oferowana macierz musi posiadać mechanizmy pozwalające na uruchomienie replikacji synchronicznej lub asynchronicznej na inną macierz tego samego typu. Zamawiający nie wymaga aktywowania tej funkcjonalności. możliwość dynamicznego dodawania dysków do istniejących grup RAID; możliwość dodawania kolejnych półek dyskowych oraz dysków bez przerywania pracy macierzy, dla dowolnej konfiguracji macierzy; możliwość aktualizacji oprogramowania macierzy (firmware) w trybie online; możliwość wymiany uszkodzonych elementów w trybie online przy założeniu minimum dwóch niezależnych ścieżek do zasobów dla pojedynczego hosta. Możliwość rozrzucenia danych na wiele dysków twardych w celu zrównoważenia obciążenia ( np. po rozbudowie macierzy i dołożeniu zasobów do puli, grupy dyskowej, grupy raid itp.). Rozrzucenie danych musi być w miarę możliwości równomierne. 23. Obsługiwane systemy Macierz dyskowa musi obsługiwać min. następujące systemy operacyjne: Windows 2008 Server, Windows 2008R2, Windows 2012, RedHat Enterprise Linux 5,6, Oracle Enterprise Linux, VMware ESX/ESXi 4.x, 5.x).

5 24. Monitoring Oferowana macierz powinna mieć aktywne wewnętrzne mechanizmy pozwalające na monitorowanie stanu macierzy dyskowej : monitorowanie stanu podzespołów macierzy (dyski, zasilacze, baterie, wentylatory i inne) monitorowanie parametrów wydajnościowych (ilość operacji IO/s dla danego zasobu, opóźnienia, ilość danych zapisywanych odczytywanych itp.) możliwość definiowania powiadomień mailowych (np. uszkodzenie sprzętowe, uszkodzenie dysku, brak miejsca na wolumenie itp.) możliwość monitorowania poprzez SNMP. Możliwość określenia stopnia wykorzystania i obciążenia macierzy Wymagania dodatkowe dotyczące monitorowania macierzy: Prezentacja zebranych danych w czytelnej graficznej formie. Możliwość zbierania i podglądu danych wydajnościowych z dłuższego okresu czasu (min. 7 dni) 25. Obsługa serwerów Oprogramowanie do obsługi wielu ścieżek w sieci SAN dla wszystkich wspieranych systemów operacyjnych, musi być dołączone do macierzy, lub dostępne na stronie producenta macierzy bez dodatkowych opłat. 26. Montaż Możliwość montażu w szafie rack 19. Zamawiający wymaga dostarczenia wszystkich elementów koniecznych do instalacji np. prowadnice, szyny, śruby montażowe, kable podłączeniowe (ethernet, światłowodowe, zasilające). Do podłączenia do sieci LAN (zarządzanie) zamawiający wymaga użycia i dostarczenia okablowania ethernet min kat. 6, ze świetlną identyfikacją połączeń, Każdy kabel ethernet oraz światłowodowy musi być oznakowany wg. wytycznych Zamawiającego za pomocą samo laminujących się nalepek z czytelnym nadrukiem. 27. Sposób Zarządzania Macierz musi oferować zarządzanie poprzez sieć LAN. Oprogramowanie do zarządzania musi posiadać interfejs graficzny oraz CLI (command-line interface). Zarządzanie musi być dostępne za pomocą następujących protokołów : telnet, SSH, HTTP, Web (SSL). Zamawiający dopuszcza możliwość zaoferowania macierzy dyskowej, która nie posiada możliwości zarządzania poprzez Telnet i/lub SSH pod warunkiem, że oferowana macierz posiada inny bezpieczny wbudowany lub instalowany na stacji administratora/operatora tekstowy interfejs CLI do zarządzania oraz monitorowania.

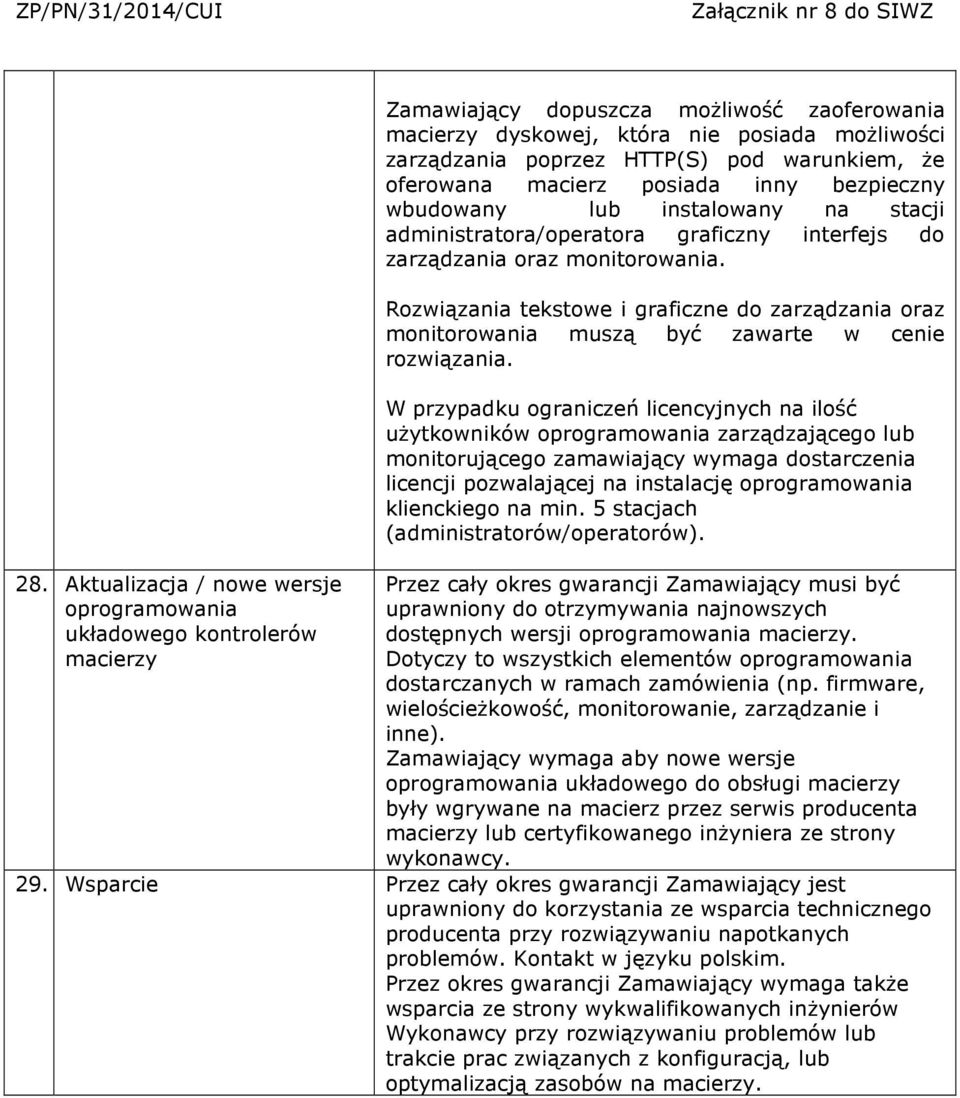

6 28. Aktualizacja / nowe wersje oprogramowania układowego kontrolerów macierzy Zamawiający dopuszcza możliwość zaoferowania macierzy dyskowej, która nie posiada możliwości zarządzania poprzez HTTP(S) pod warunkiem, że oferowana macierz posiada inny bezpieczny wbudowany lub instalowany na stacji administratora/operatora graficzny interfejs do zarządzania oraz monitorowania. Rozwiązania tekstowe i graficzne do zarządzania oraz monitorowania muszą być zawarte w cenie rozwiązania. W przypadku ograniczeń licencyjnych na ilość użytkowników oprogramowania zarządzającego lub monitorującego zamawiający wymaga dostarczenia licencji pozwalającej na instalację oprogramowania klienckiego na min. 5 stacjach (administratorów/operatorów). Przez cały okres gwarancji Zamawiający musi być uprawniony do otrzymywania najnowszych dostępnych wersji oprogramowania macierzy. Dotyczy to wszystkich elementów oprogramowania dostarczanych w ramach zamówienia (np. firmware, wielościeżkowość, monitorowanie, zarządzanie i inne). Zamawiający wymaga aby nowe wersje oprogramowania układowego do obsługi macierzy były wgrywane na macierz przez serwis producenta macierzy lub certyfikowanego inżyniera ze strony wykonawcy. 29. Wsparcie Przez cały okres gwarancji Zamawiający jest uprawniony do korzystania ze wsparcia technicznego producenta przy rozwiązywaniu napotkanych problemów. Kontakt w języku polskim. Przez okres gwarancji Zamawiający wymaga także wsparcia ze strony wykwalifikowanych inżynierów Wykonawcy przy rozwiązywaniu problemów lub trakcie prac związanych z konfiguracją, lub optymalizacją zasobów na macierzy.

7 30. Gwarancja 1. Minimum 3 lata gwarancji producenta macierzy 2. Zgłaszanie problemów 5 dni w tygodniu w godzinach Gwarantowany czas naprawy : następny dzień roboczy od zgłoszenia awarii (Next Business Day. 4. Serwis w miejscu instalacji sprzętu. 5. Prace serwisowe w godzinach innych niż 8-16 po wcześniejszym uzgodnieniu telefonicznym z wyznaczonym do kontaktu serwisowego pracownikiem ze strony Zamawiającego. 6. Usuwanie usterek i awarii sprzętowych oraz programowych przez serwis producenta. 7. Możliwe zdalne usuwanie usterek oprogramowania. 8. W całym okresie gwarancji, instalacja nowych wersji oprogramowania układowego przez inżyniera producenta macierzy lub certyfikowanego inżyniera Wykonawcy w obecności wyznaczonego pracownika ze strony wykonawcy (dostępny podgląd podczas procesu aktualizacji macierzy - lokalny lub zdalny). 31. Wymagania dodatkowe 1. Prace instalacyjne i konfiguracyjne będą odbywały się we Wrocławiu we wskazanym przez Zamawiającego miejscu, w obecności wyznaczonego pracownika ze strony Zamawiającego (Zamawiający nie dopuszcza zdalnej konfiguracji macierzy) 2. W ramach wdrożenia wykonawca zobowiązany jest dostarczyć dokumentację powykonawczą obejmującą opis konfiguracji macierzy obejmujący : Numer seryjny macierzy Informację o gwarancji (do kiedy świadczona) Wagę macierzy wraz z szafą rack. Informację o tym gdzie i jak zgłaszać problemy z macierzą (numer telefonu do serwisu producenta do Wykonawcy) Informację o tym jak zostały podzielone zasoby i jak zostały skonfigurowane poszczególne funkcjonalności Informacje konfiguracyjne : wwn-y, adresację IP, nazewnictwo i inne istotne techniczne informacje 3. W przypadku potrzeby utworzenia konta i zarejestrowania urządzenia na stronach producenta macierzy (min. dla celów serwisowych oraz dostępu do nowych wersji oprogramowania firmware, sterowników dla systemów operacyjnych i innych) wykonawca zobowiązany jest pomóc wskazanym pracownikom w rejestracji urządzenia na stronach producenta.

8 4. Wykonawca zobowiązany jest do zmiany domyślnych haseł administratora oraz innych domyślnych użytkowników na macierzy i przekazania listy haseł wskazanym pracownikom Zamawiającego wraz z procedurą bezpiecznej zmiany hasła. Dla celów serwisowych i wdrożeniowych wykonawca zobowiązany jest utworzyć dedykowane dla siebie konto z uprawnieniami administracyjnymi.
