1 PROJEKT BUDOWLANO-WYKONAWCZY Adres inwestycji: UL. Prymasa Stefana Wyszyńskiego Gliwice Nr działki 15 Temat: Projekt budowlano-wykonawczy nadproża w piwnicy budynku WSA w Gliwicach Spis zawartości projektu : Projektował: 1. Opis techniczny 2. Rysunki 3. Obliczenia mgr inż. Zbigniew Jastrzębski upr. nr 435/89 Sprawdził : mgr inż. Krystian Grzesik upr. nr 132/86 Data Luty 2013 r. 1

2 SPIS TREŚCI 1.Opis techniczny 2.Spis rysunków 3.Zestawienie stali 4.Obliczenia statyczne 5.Załaczniki SPIS RYSUNKÓW 1.Plan sytuacyjny 2. Inwentaryzacja piwnicy. Lokalizacja nadproża I-1 3.Rysunek zestawczy K-1 4. Przekroje K-2 5 Elementy stalowe K-3 2

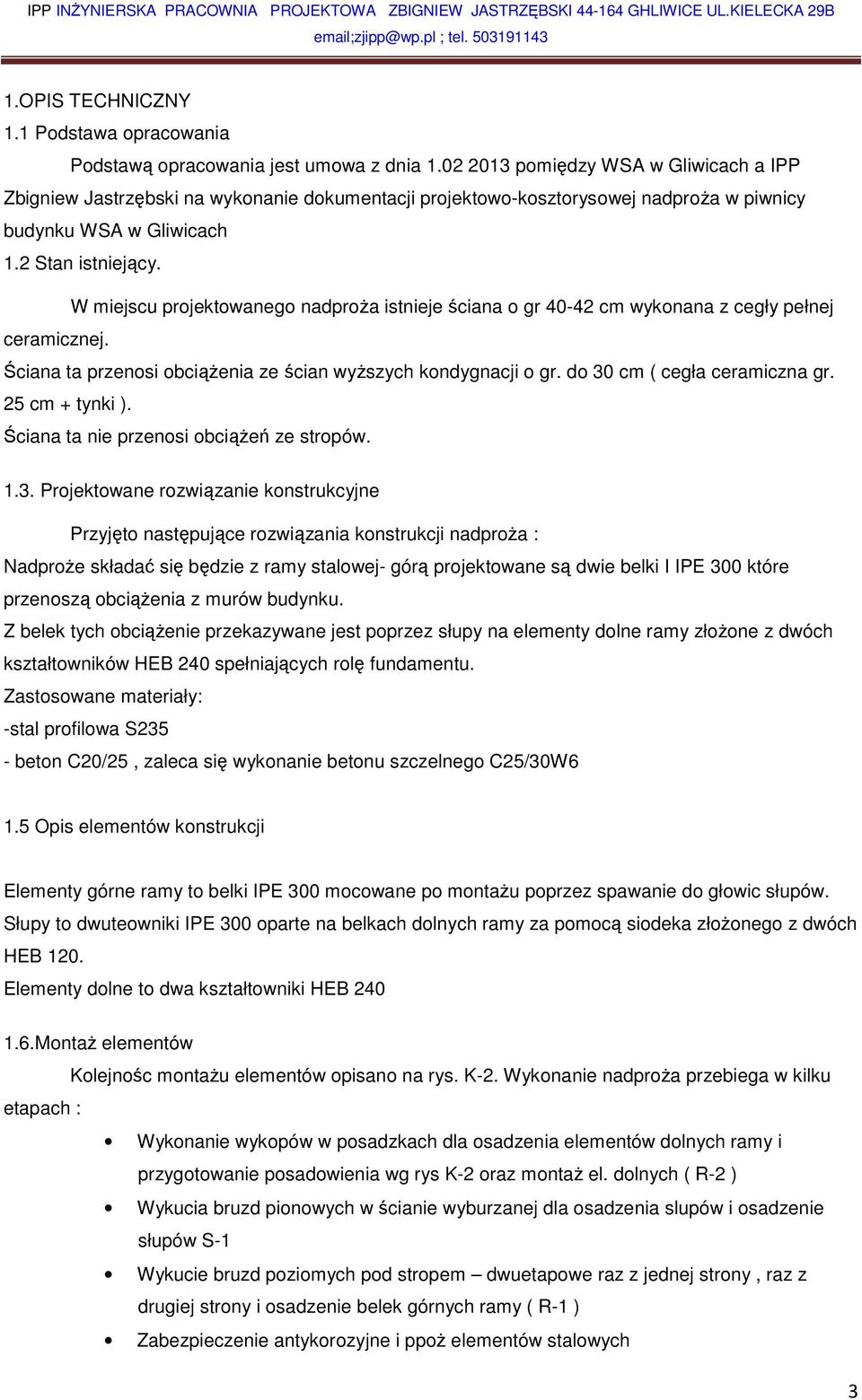

3 1.OPIS TECHNICZNY 1.1 Podstawa opracowania Podstawą opracowania jest umowa z dnia pomiędzy WSA w Gliwicach a IPP Zbigniew Jastrzębski na wykonanie dokumentacji projektowo-kosztorysowej nadproża w piwnicy budynku WSA w Gliwicach 1.2 Stan istniejący. W miejscu projektowanego nadproża istnieje ściana o gr cm wykonana z cegły pełnej ceramicznej. Ściana ta przenosi obciążenia ze ścian wyższych kondygnacji o gr. do 30 cm ( cegła ceramiczna gr. 25 cm + tynki ). Ściana ta nie przenosi obciążeń ze stropów Projektowane rozwiązanie konstrukcyjne Przyjęto następujące rozwiązania konstrukcji nadproża : Nadproże składać się będzie z ramy stalowej- górą projektowane są dwie belki I IPE 300 które przenoszą obciążenia z murów budynku. Z belek tych obciążenie przekazywane jest poprzez słupy na elementy dolne ramy złożone z dwóch kształtowników HEB 240 spełniających rolę fundamentu. Zastosowane materiały: -stal profilowa S235 - beton C20/25, zaleca się wykonanie betonu szczelnego C25/30W6 1.5 Opis elementów konstrukcji Elementy górne ramy to belki IPE 300 mocowane po montażu poprzez spawanie do głowic słupów. Słupy to dwuteowniki IPE 300 oparte na belkach dolnych ramy za pomocą siodeka złożonego z dwóch HEB 120. Elementy dolne to dwa kształtowniki HEB Montaż elementów Kolejnośc montażu elementów opisano na rys. K-2. Wykonanie nadproża przebiega w kilku etapach : Wykonanie wykopów w posadzkach dla osadzenia elementów dolnych ramy i przygotowanie posadowienia wg rys K-2 oraz montaż el. dolnych ( R-2 ) Wykucia bruzd pionowych w ścianie wyburzanej dla osadzenia slupów i osadzenie słupów S-1 Wykucie bruzd poziomych pod stropem dwuetapowe raz z jednej strony, raz z drugiej strony i osadzenie belek górnych ramy ( R-1 ) Zabezpieczenie antykorozyjne i ppoż elementów stalowych 3

4 1.7 Zabezpieczenie antykorozyjne stali Zabezpieczenie antykorozyjne stali : - farba antykorozyjną na bazie chlorokauczuku farba podkładowa 2x40µ Pokrycia nawierzchniowego nie projektuje się. 1.8 Zabezpieczenie ppoż elementów stalowych Projektuje się zabezpieczenie konstrukcji stalowej na 2 godz. odporności ogniowej za pomocą systemu CONLIT 150. Wg AT /2011 ( w załączeniu ) kształtowniki IPE 300 o wskaźniku U/A m -1 =215.6 na podstawie tablicy 5 zabezpiecza się na grubość 55 mm. Roboty wykonać wg cytowanej wyżej aprobaty technicznej. 4

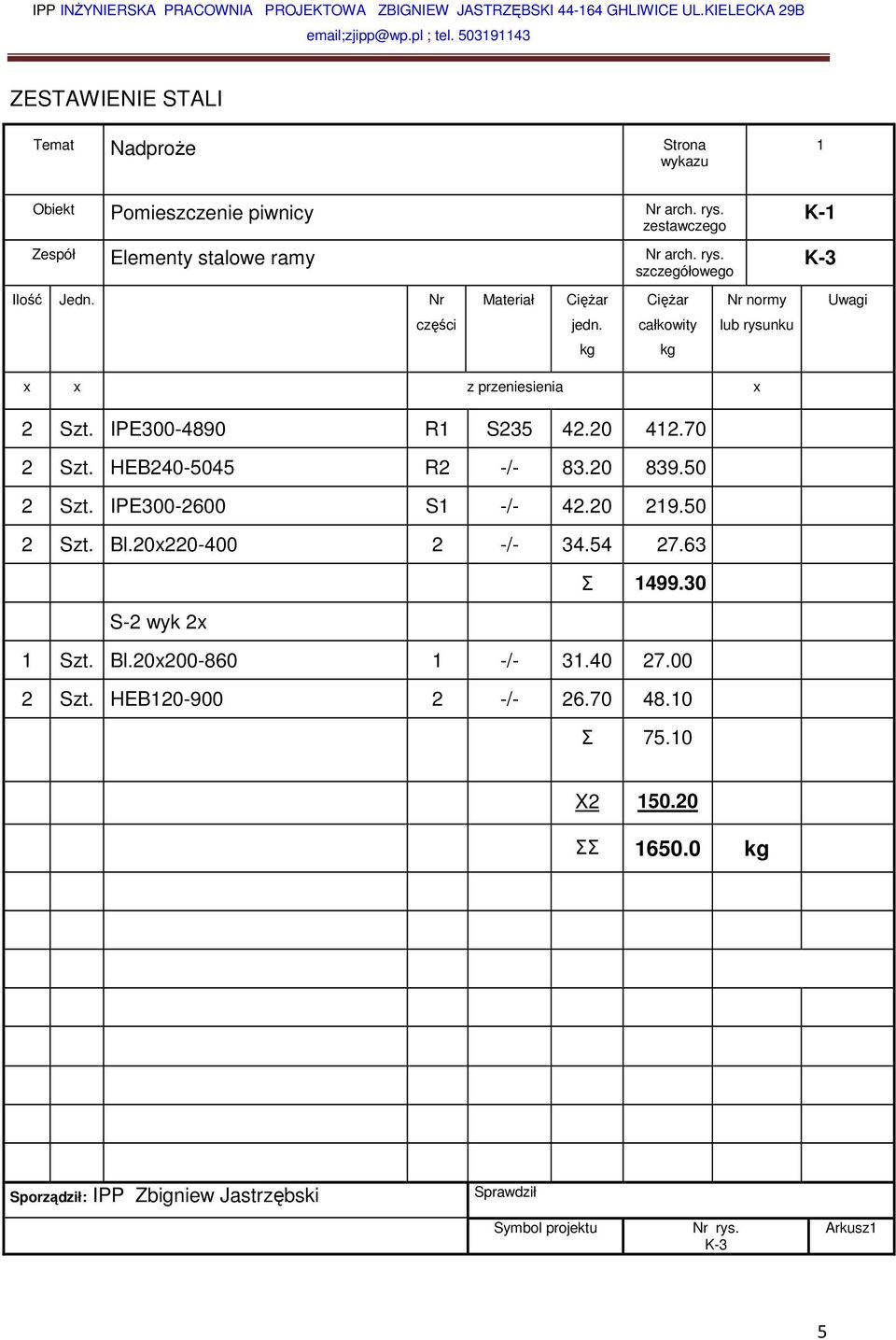

5 ZESTAWIENIE STALI Temat Nadproże Strona wykazu 1 Obiekt Pomieszczenie piwnicy Nr arch. rys. zestawczego Zespół Elementy stalowe ramy Nr arch. rys. szczegółowego Ilość Jedn. Nr części Materiał Ciężar jedn. kg Ciężar całkowity kg Nr normy lub rysunku K-1 K-3 Uwagi x x z przeniesienia x 2 Szt. IPE R1 S Szt. HEB R2 -/ Szt. IPE S1 -/ Szt. Bl.20x / Σ S-2 wyk 2x 1 Szt. Bl.20x / Szt. HEB / Σ X ΣΣ kg Sporządził: IPP Zbigniew Jastrzębski Sprawdził Symbol projektu Nr rys. K-3 Arkusz1 5

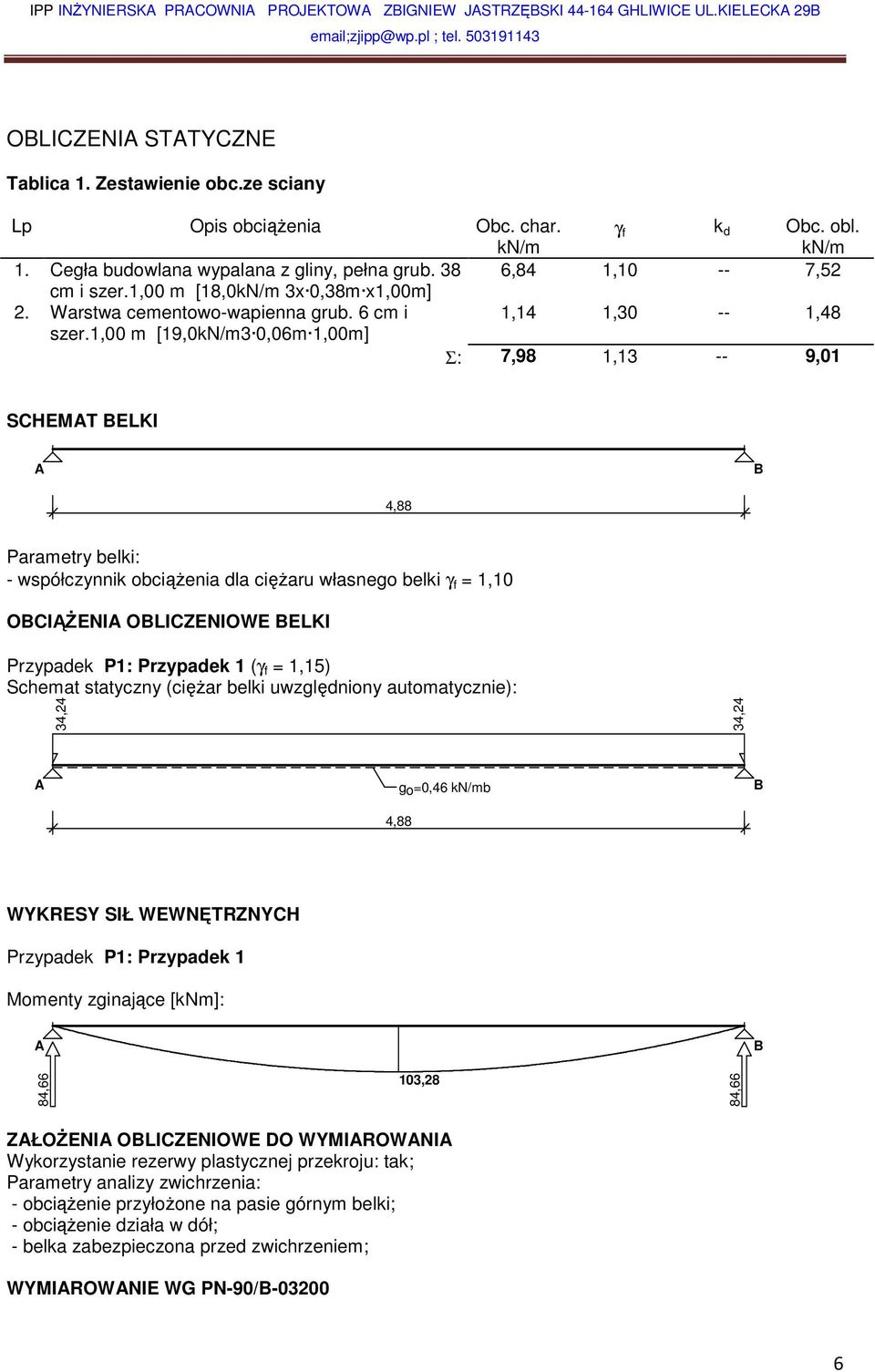

6 OBLICZENIA STATYCZNE Tablica 1. Zestawienie obc.ze sciany Lp Opis obciążenia Obc. char. kn/m γ f k d Obc. obl. kn/m 1. Cegła budowlana wypalana z gliny, pełna grub. 38 6,84 1, ,52 cm i szer.1,00 m [18,0kN/m 3x 0,38m x1,00m] 2. Warstwa cementowo-wapienna grub. 6 cm i 1,14 1, ,48 szer.1,00 m [19,0kN/m3 0,06m 1,00m] Σ: 7,98 1, ,01 SCHEMAT BELKI A B 4,88 Parametry belki: - współczynnik obciążenia dla ciężaru własnego belki γ f = 1,10 OBCIĄŻENIA OBLICZENIOWE BELKI Przypadek P1: Przypadek 1 (γ f = 1,15) Schemat statyczny (ciężar belki uwzględniony automatycznie): 34,24 34,24 A 4,88 go=0,46 kn/mb B WYKRESY SIŁ WEWNĘTRZNYCH Przypadek P1: Przypadek 1 Momenty zginające [knm]: A B 84,66 103,28 84,66 ZAŁOŻENIA OBLICZENIOWE DO WYMIAROWANIA Wykorzystanie rezerwy plastycznej przekroju: tak; Parametry analizy zwichrzenia: - obciążenie przyłożone na pasie górnym belki; - obciążenie działa w dół; - belka zabezpieczona przed zwichrzeniem; WYMIAROWANIE WG PN-90/B

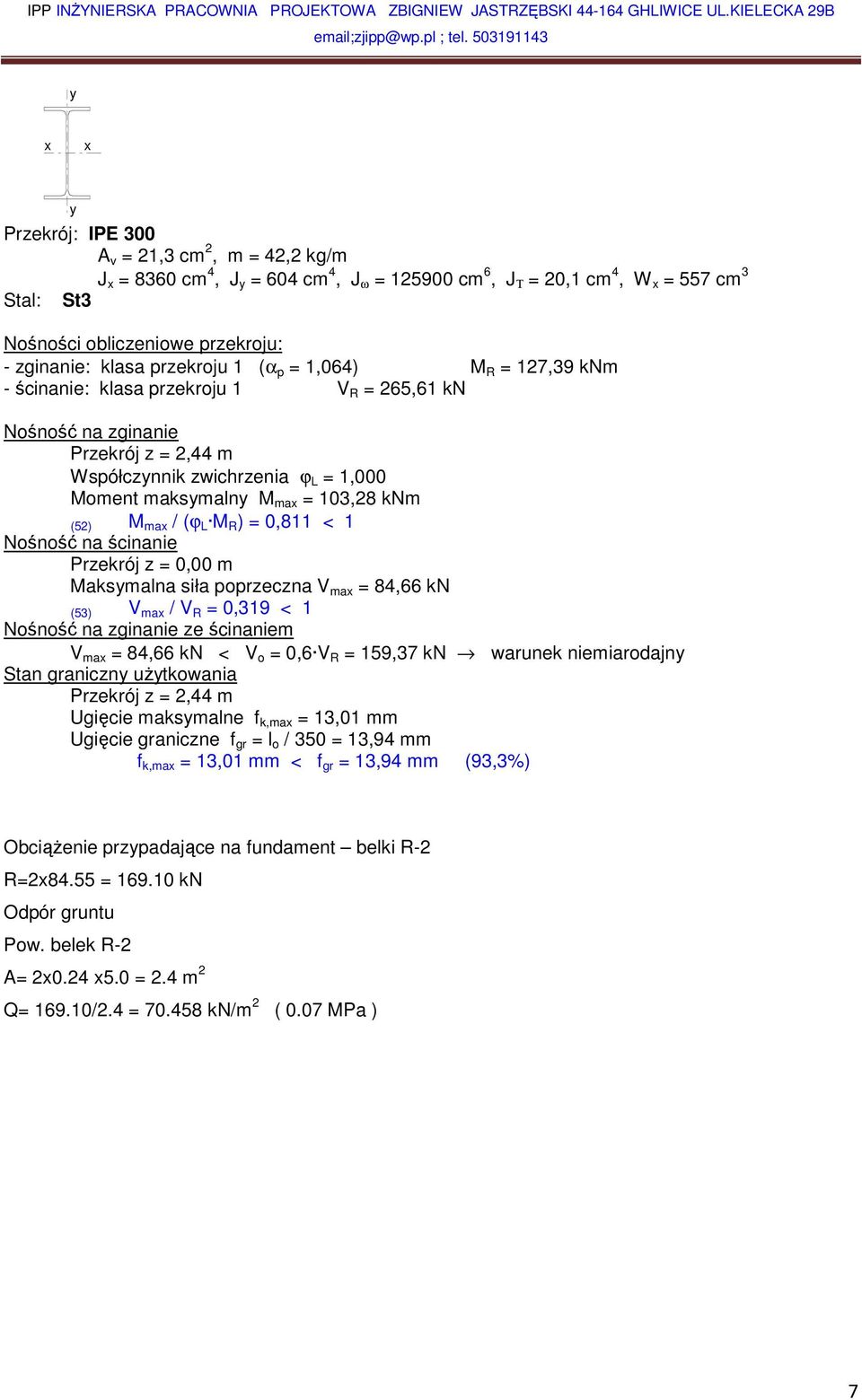

7 y x x y Przekrój: IPE 300 A v = 21,3 cm 2, m = 42,2 kg/m J x = 8360 cm 4, J y = 604 cm 4, J ω = cm 6, J Τ = 20,1 cm 4, W x = 557 cm 3 Stal: St3 Nośności obliczeniowe przekroju: - zginanie: klasa przekroju 1 (α p = 1,064) M R = 127,39 knm - ścinanie: klasa przekroju 1 V R = 265,61 kn Nośność na zginanie Przekrój z = 2,44 m Współczynnik zwichrzenia ϕ L = 1,000 Moment maksymalny M max = 103,28 knm (52) M max / (ϕ L M R ) = 0,811 < 1 Nośność na ścinanie Przekrój z = 0,00 m Maksymalna siła poprzeczna V max = 84,66 kn (53) V max / V R = 0,319 < 1 Nośność na zginanie ze ścinaniem V max = 84,66 kn < V o = 0,6 V R = 159,37 kn warunek niemiarodajny Stan graniczny użytkowania Przekrój z = 2,44 m Ugięcie maksymalne f k,max = 13,01 mm Ugięcie graniczne f gr = l o / 350 = 13,94 mm f k,max = 13,01 mm < f gr = 13,94 mm (93,3%) Obciążenie przypadające na fundament belki R-2 R=2x84.55 = kn Odpór gruntu Pow. belek R-2 A= 2x0.24 x5.0 = 2.4 m 2 Q= /2.4 = kn/m 2 ( 0.07 MPa ) 7

8 Adres inwestycji: Nr ewid. działki Gliwice ul. Prymasa Wyszyńskiego 15 Temat: Projekt budowlano-wykonawczy nadproża w piwnicy budynku WSA w Gliwicach Inwestor : Wojewódzki Sąd Administracyjny Gliwice ul. Prymasa Stefana Wyszyńskiego 2 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Projektanci: mgr inż. Zbigniew Jastrzębski upr. nr 435/89 Luty

9 1. Zakres robót. Zakres robót przy realizacji projektowanego przedsięwzięcia obejmuje zadania w następującej kolejności: roboty przygotowawcze i porządkowe roboty wyburzeniowe ściany wykonanie wykopów pod dolna część ramy stalowej montaż elementów stalowych ramy zabezpieczenie ppoż elementów stalowych uporządkowanie terenu budowy po wykonaniu wszystkich czynności (robót budowlanych) związanych z inwestycją 2. Wykaz istniejących obiektów budowlanych W obrębie prowadzonych robót znajdują nie znajdują się żadne obiekty budowlane mające wpływ na bezpieczeństwo robót 3. Elementy zagospodarowania działki mogące stwarzać zagrożenie. dla budynku W trakcie wykonywania robót należy zwrócić szczególną uwagę na: prowadzenie robót przy wyłączonej instalacji elektrycznej w elementach demontowanych uważać na pęknięcia rozbijanych elementów murowych spadnięcie z rusztowania materiałów do budowy lub narzędzi W trakcie używania sprzętu elektrycznego zwrócić szczególną uwagę na jakość połączeń elektrycznych W trakcie transportu materiałów na dach używać sprzętu dopuszczonego do w/w transportu, wydzielić strefy niebezpieczne, oznakować tablicami i wygrodzić. 4. Przewidywane zagrożenia występujące podczas realizacji robót. upadek lub uderzenie w czasie demontażu i montażu elementów budowlanych podrażnienie oczu, skóry, układu oddechowego przy prowadzeniu robót rozbiórkowych uderzenie spadającymi materiałami porażenie prądem w trakcie przepięcia kabli wykonywanie montażu rusztowań załadunek, rozładunek okien prowadzenie robót w obrębie przechodzących ludzi-miejsca powinny być zabezpieczone 9

10 prowadzenie robót związanych z montażem przewodów energetycznych możliwość upadku z dużej wysokości. 5. Instruktaż pracowników. Pracownicy biorący udział w procesie budowlanym powinni być przeszkoleni w ramach okresowych szkoleń BHP, zgodnie z przepisami szczegółowymi. Ponadto, bezpośrednio przed przystąpieniem do realizacji robót związanych z przedmiotową inwestycją należy przeprowadzić indywidualny instruktaż polegający na: określeniu sposobu bezpiecznego wykonywania prac szczegółowym poinformowaniu pracowników o występujących zagrożeniach podczas realizacji robót przedstawieniu metod postępowania w przypadku bezpośredniego zagrożenia życia lub zdrowia personel techniczny budowy, członkowie brygady montażowej muszą być przeszkoleni w zakresie technologii prowadzenia robót rozbiórkowych budowlanych i elektrycznych wymienione wyżej osoby powinny być przed rozpoczęciem montażu dokładnie zaznajomione z technologią rozbiórki obiektu, technologią robót elektrycznych i zabezpieczających. 6. Środki techniczne i organizacyjne. Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć następujące środki: przed rozpoczęciem demontażu elementów budowlanych należy wyznaczyć strefy niebezpieczne, oznakować i zabezpieczyć teren przed dostępem osób postronnych stosować odzież ochronną oraz ochronne nakrycia głowy zadbać o dobrą komunikację na terenie budowy (wyznaczenie dojścia pracowników, dostawy i miejsca składowania materiałów budowlanych, zejścia do wykopów oraz uwzględnić możliwość ewentualnej ewakuacji osób zagrożonych lub poszkodowanych)), zabezpieczyć napływ wód deszczowych do montowanych instalacji przed każdorazowym rozpoczęciem robót sprawdzić stan rusztowań i zabezpieczeń nie wolno opierać drabinek montażowych lub innych przedmiotów elementy nie zamocowane na stałe, w trakcie robót na dachu krawędzie dachu powinny być wydzielone a miejsce pracy zabezpieczone barierką obsługę urządzeń elektrycznych placu budowy i eksploatacji mogą prowadzić osoby uprawnione. 10

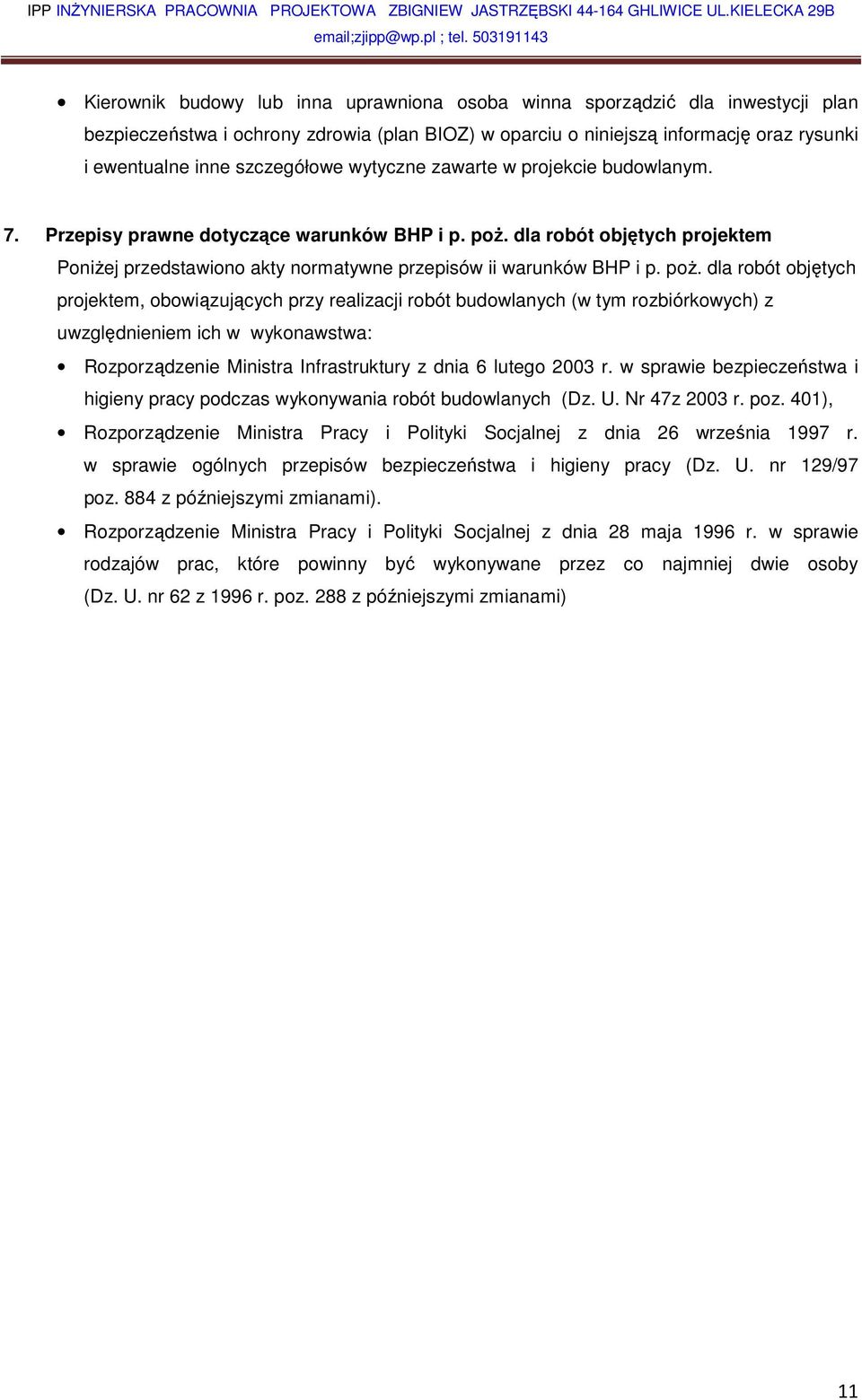

11 Kierownik budowy lub inna uprawniona osoba winna sporządzić dla inwestycji plan bezpieczeństwa i ochrony zdrowia (plan BIOZ) w oparciu o niniejszą informację oraz rysunki i ewentualne inne szczegółowe wytyczne zawarte w projekcie budowlanym. 7. Przepisy prawne dotyczące warunków BHP i p. poż. dla robót objętych projektem Poniżej przedstawiono akty normatywne przepisów ii warunków BHP i p. poż. dla robót objętych projektem, obowiązujących przy realizacji robót budowlanych (w tym rozbiórkowych) z uwzględnieniem ich w wykonawstwa: Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47z 2003 r. poz. 401), Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. nr 129/97 poz. 884 z późniejszymi zmianami). Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz. U. nr 62 z 1996 r. poz. 288 z późniejszymi zmianami) 11

12 12

13 13

14 Zbigniew Jastrzębski Gliwice, luty 2013r. (imię i nazwisko) 435/89 (nr uprawnień) SLK/BO/4427/02 (nr członkowski Izby Zawodowej) OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANO- WYKONAWCZY Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tj. Dz.U. Nr 156 z 2006r. poz z późn. zm.) oświadczam, że Projekt budowlano wykonawczy nadproża w piwnicy budynku WSA w Gliwicach sporządzony w dniu : luty 2013 Inwestor: Wojewódzki Sąd Administracyjny Ul. Prymasa Wyszyńskiego 2, Gliwice został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć i podpis) Oświadczenie należy składać w oryginale. 14

15 Krystian Grzesik (imię i nazwisko) 132/86 (nr uprawnień) SLK/BO/2867/01 (nr członkowski Izby Zawodowej) Gliwice,luty2013 OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANY Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tj. Dz.U. Nr 156 z 2006r. poz z późn. zm.) oświadczam, że Projekt budowlano wykonawczy nadproża w piwnicy budynku WSA w sporządzony w dniu lutym 2013 Gliwicach Inwestor: Wojewódzki Sąd Administracyjny Ul. Prymasa Wyszyńskiego 2, Gliwice został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (pieczęć i podpis) Oświadczenie należy składać w oryginale. 15

16 16

17 17

18 18

19 ALTERNATYWNE ZABEZPIECZENIE STALI ZA POMOCĄ SYSTEMU PŁYT RIDURIT Dla obudów trójstronnych i dwustronnych. Klasa odporności ogniowej R

20 1 Belka stalowa 2 Słup stalowy 3 Okładzina z płyt gipsowych RIGIPS GLASROC F (RIDURIT) gr. 15 mm 4 Pas z płyty gipsowej RIGIPS GLASROC F (RIDURIT) o szerokości minimalnej 100 mm i grubości co najmniej równej grubości okładziny 5 Wkręt RIGIPS RIDURIT lub zszywka stalowa 6 Kątownik montażowy 40x20x1 (40x40x1) 7 Narożnik aluminiowy 20x20 (25x25) w razie potrzeby 8 Masa szpachlowa RIGIPS VARIO 9 Wkręt do blachy (blachowkręt) TB 1)) 10 Dybel metalowy (fi6 x >=40 co 500 mm) 20
