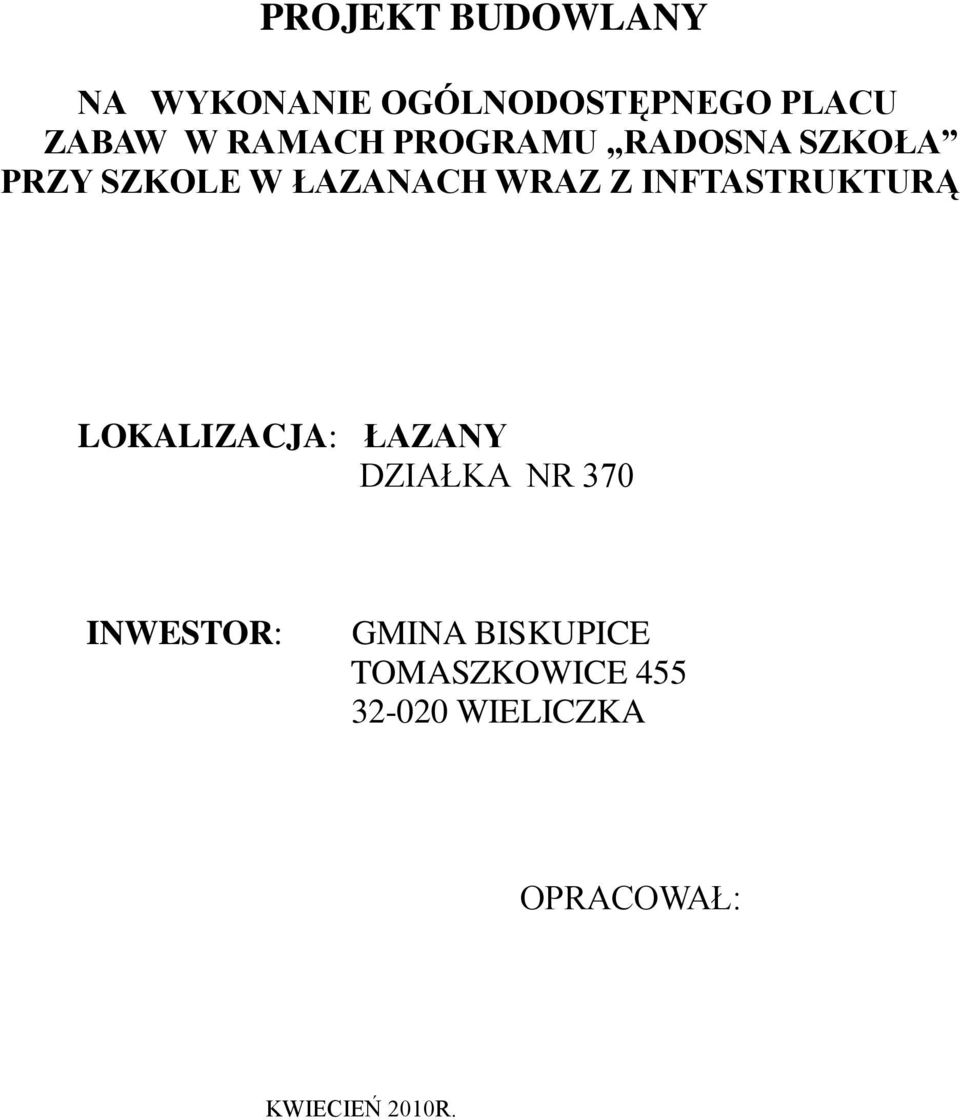

1 PROJEKT BUDOWLANY NA WYKONANIE OGÓLNODOSTĘPNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA PRZY SZKOLE W ŁAZANACH WRAZ Z INFTASTRUKTURĄ LOKALIZACJA: ŁAZANY DZIAŁKA NR 370 INWESTOR: GMINA BISKUPICE TOMASZKOWICE WIELICZKA OPRACOWAŁ: KWIECIEŃ 2010R.

2 SPIS ZAWARTOŚCI PROJEKTU 1. Mapa działki. 2. Oświadczenie projektanta. 3. Uprawnienia i wpis do Izby. 4. Projekt zagospodarowania działki. 5. Opis do projektu zagospodarowania działki. 6. Opis do projektu wykonania placu zabaw 7. Urządzenia zabawowe rysunki nr 1 nr BIOZ

3

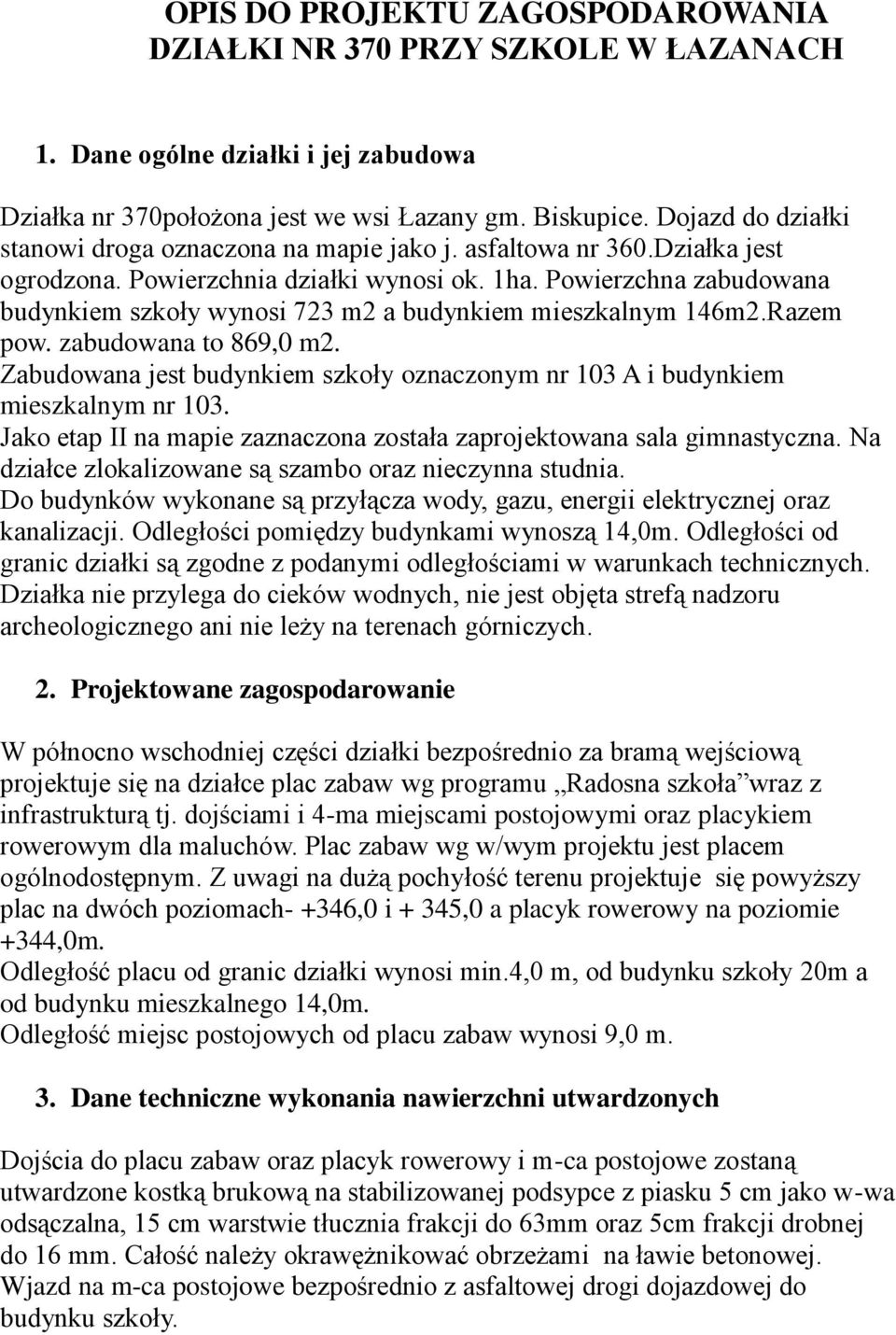

4 OPIS DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR 370 PRZY SZKOLE W ŁAZANACH 1. Dane ogólne działki i jej zabudowa Działka nr 370położona jest we wsi Łazany gm. Biskupice. Dojazd do działki stanowi droga oznaczona na mapie jako j. asfaltowa nr 360.Działka jest ogrodzona. Powierzchnia działki wynosi ok. 1ha. Powierzchna zabudowana budynkiem szkoły wynosi 723 m2 a budynkiem mieszkalnym 146m2.Razem pow. zabudowana to 869,0 m2. Zabudowana jest budynkiem szkoły oznaczonym nr 103 A i budynkiem mieszkalnym nr 103. Jako etap II na mapie zaznaczona została zaprojektowana sala gimnastyczna. Na działce zlokalizowane są szambo oraz nieczynna studnia. Do budynków wykonane są przyłącza wody, gazu, energii elektrycznej oraz kanalizacji. Odległości pomiędzy budynkami wynoszą 14,0m. Odległości od granic działki są zgodne z podanymi odległościami w warunkach technicznych. Działka nie przylega do cieków wodnych, nie jest objęta strefą nadzoru archeologicznego ani nie leży na terenach górniczych. 2. Projektowane zagospodarowanie W północno wschodniej części działki bezpośrednio za bramą wejściową projektuje się na działce plac zabaw wg programu Radosna szkoła wraz z infrastrukturą tj. dojściami i 4-ma miejscami postojowymi oraz placykiem rowerowym dla maluchów. Plac zabaw wg w/wym projektu jest placem ogólnodostępnym. Z uwagi na dużą pochyłość terenu projektuje się powyższy plac na dwóch poziomach- +346,0 i + 345,0 a placyk rowerowy na poziomie +344,0m. Odległość placu od granic działki wynosi min.4,0 m, od budynku szkoły 20m a od budynku mieszkalnego 14,0m. Odległość miejsc postojowych od placu zabaw wynosi 9,0 m. 3. Dane techniczne wykonania nawierzchni utwardzonych Dojścia do placu zabaw oraz placyk rowerowy i m-ca postojowe zostaną utwardzone kostką brukową na stabilizowanej podsypce z piasku 5 cm jako w-wa odsączalna, 15 cm warstwie tłucznia frakcji do 63mm oraz 5cm frakcji drobnej do 16 mm. Całość należy okrawężnikować obrzeżami na ławie betonowej. Wjazd na m-ca postojowe bezpośrednio z asfaltowej drogi dojazdowej do budynku szkoły.

5 OPIS DO PROJEKTU WYKONANIA MAŁEGO SZKOLNEGO PLACU ZABAW W RAMACH PROGRAMU RADOSNA SZKOŁA 1. Dane ogólne. Projektowany plac zabaw zlokalizowany został w północno- wschodniej części działki przy bramie wjazdowej na teren działki szkolnej. Zgodnie z uchwałą nr 112/2009 Rady Ministrów z dnia 7 lipca 2009r. powierzchnia małego szkolnego placu zabaw powinna wynosić ok 240m². Nawierzchnia, na której zostanie zainstalowany sprzęt rekreacyjny będzie wynosiła ok 150m² i pokryta zostanie pianką lub gumą amortyzującą upadek z wysokości 1,50m, w kolorze pomarańczowym w odcieniu PANTONE 152 C, RAL 2011-Tieforange. Około20m² będzie miało nawierzchnię syntetyczną typu tartan w kolorze niebieskim w odcieniu Pantone 540C, RAL Saphirblau. Około 70 m² pokryte zostanie trawą. 2. Wyposażenie w urządzenia zabawowe: ZESTAW SPRZĘTU REKREACYJNEGO szt 1 HUŚTAWKA WAŻKA szt1 BUJAK SKUTER szt.1 PIASKOWNICA ZAMYKANA szt.1 WIEŻA ZE ŚCIANKAMI DO WSPINACZKI szt.1 KARUZELA szt.1 Dodatkowo na placu zamontowane zostaną ławeczki oraz stoliki i kosze na śmieci Wszystkie te urządzenia posiadają certyfikaty zgodności IAF. Będą wyposażone w tablice z opisem użytkowania. W celu zapewnienia bezpieczeństwa dzieciom plac zabaw zostanie wygrodzony zielenia w formie zywopłotu. Wyposażony zostanie w obowiązujący na placu zabaw regulamin Montaż urządzeń zostanie wykonany zgodnie z załączonymi do opracowania rysunkami. Żeby zapewnić ciągłość bezpieczeństwa zgodnie z z PN-EN1176 wszystkie zainstalowane urządzenia zabawowe będą miały 1xw roku wykonany przegląd i konserwację.

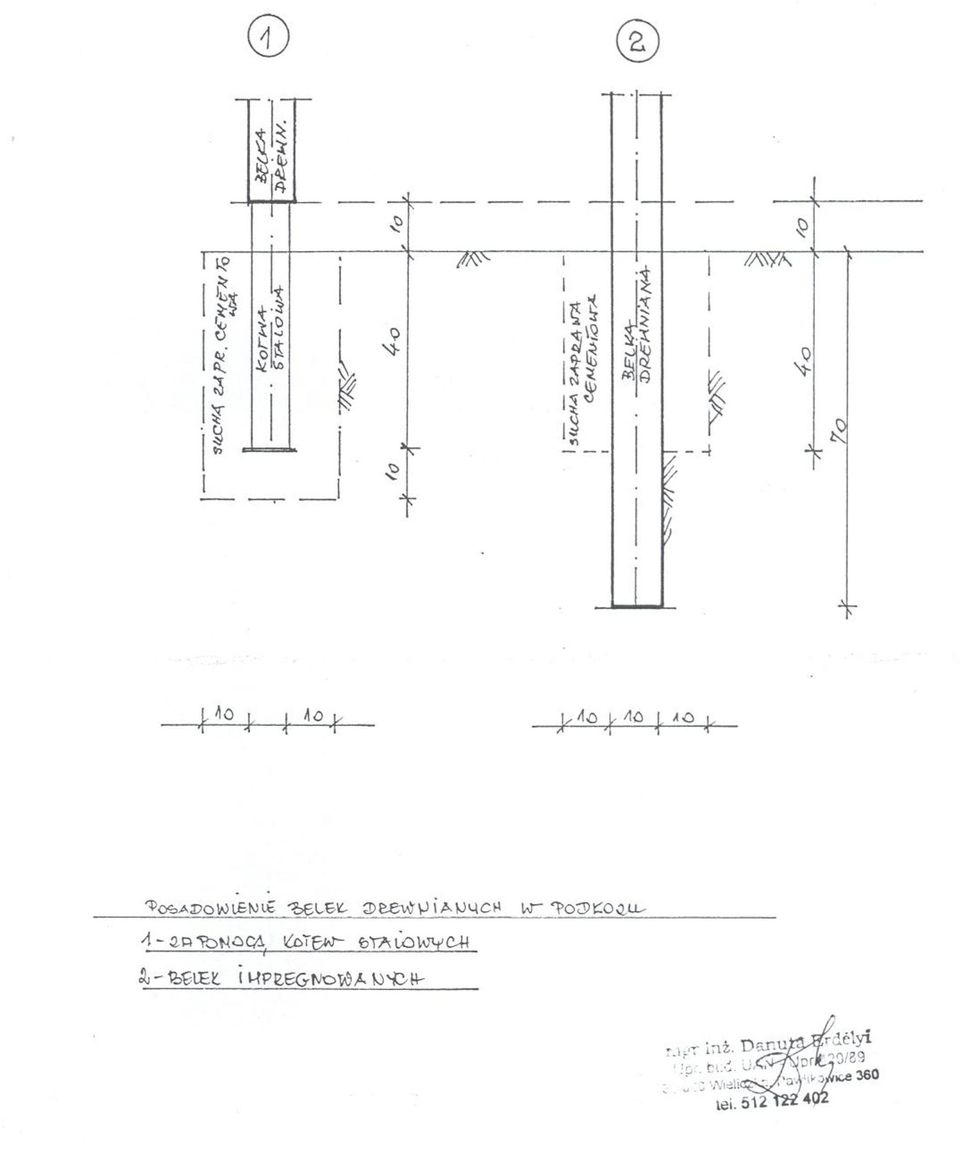

6 3. Montaż urządzeń z elementów drewnianych i metalowych Bardzo istotnym zagadnieniem w montażu urządzeń jest ich stabilne posadowienie w podłożu. Tradycyjny sposób, stosowany w montażu urządzeń wykonanych z belek okrągłych, to zakopanie słupa w ziemi na głębokość 70cm, po uprzednim zabezpieczeniu przed wilgocią części podziemnej słupa. Dodatkowym czynnikiem mocującym jest tutaj około 10-centymetrowa warstwa suchej zaprawy cementowej wokół słupa, na głębokości 40cm. Szczególnie polecanym sposobem mocowania jest wykorzystanie kotew, pozwalające uniknąć procesu gnicia i butwienia drewna na styku z powierzchnią ziemi. Kotwy podnoszą belki o 10cm ponad poziom gruntu, co znacznie przedłuża żywotność drewna. Mocowane są do belek w trwały, estetyczny i bezpieczny sposób. Metalowe kotwy stosowane są standardowo do instalowania urządzeń grupy BK, można je także wykorzystywać do posadowienia urządzeń wykonanych z belek okrągłych. Fundamenty przewidziane pod urządzenia których konstrukcja wykonana jest z elementów metalowych montowane na stałe w gruncie producenci urządzeń oferują jako prefabrykaty żelbetowe dostosowane do poszczególnych wyrobów oraz typu podłoża zgodnie z PN i normami europejskimi. Montaż urządzeń na placu zabaw zostanie wykonany przez producenta w/wym. urządzeń zgodnie z załączonymi do opracowania rysunkami. Piaskownica i ławeczki oraz stoliki montowane są bezpośrednio na trawniku.

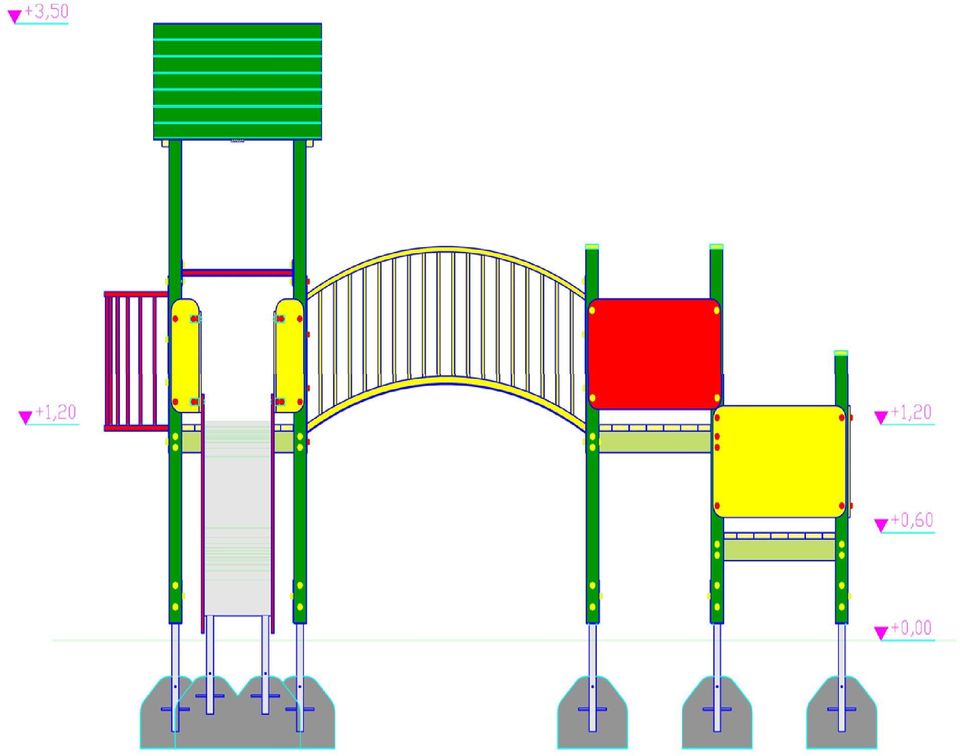

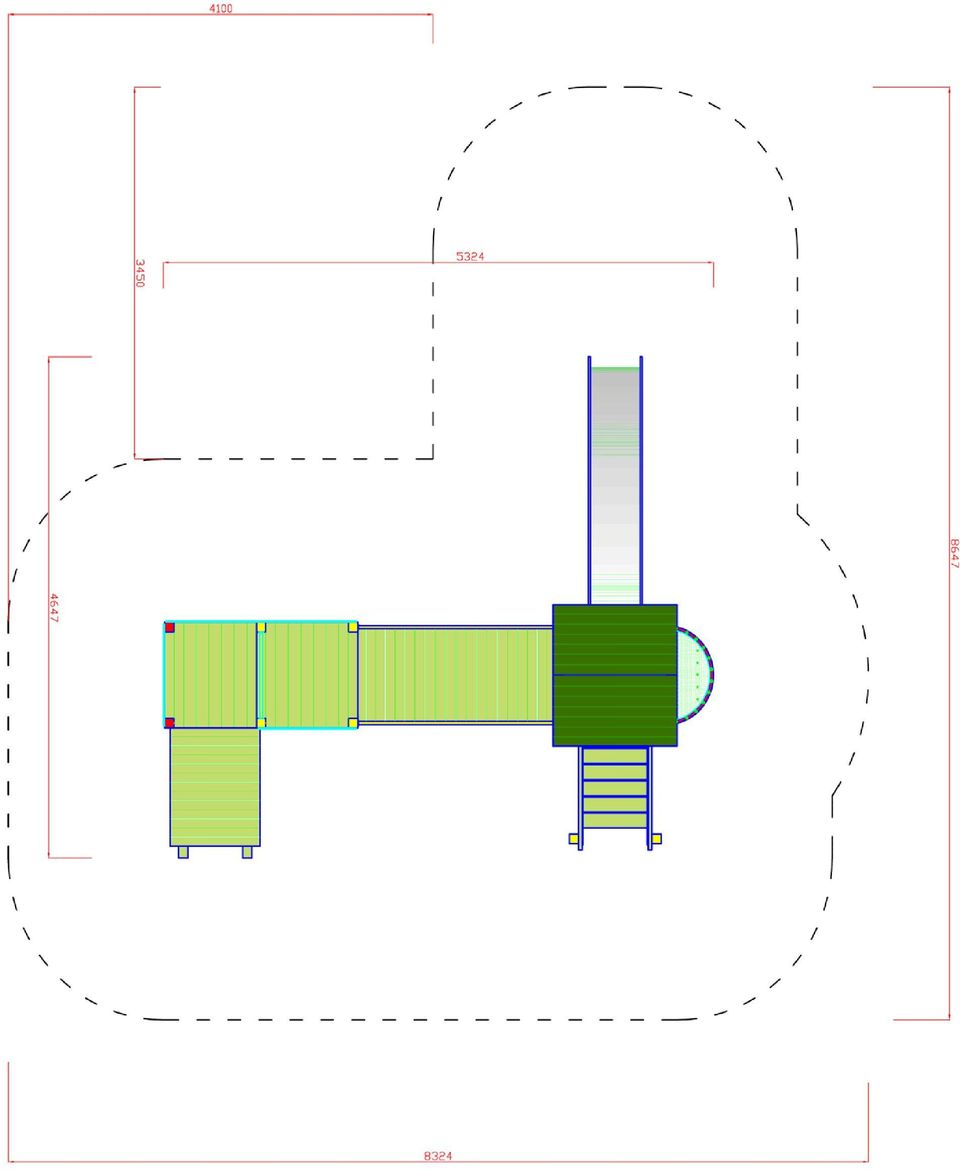

7 Specyfikacja Wymiary: Szerokość 465 cm Długość 532 cm Wysokość 350 cm Strefa bezpieczeństwa: 865 x 832 cm Wysokość swobodnego upadku: 145 cm Przedział wiekowy: 3-12 lat Elementy składowe zestawu: 1. Wieża z dachem dwuspadowym, z podestem na wys. 120 cm 1 szt. 2. Wieża bez dachu z podestem na wys. 120 cm 1 szt. 3. Wieża bez dachu z podestem na wys. 60 cm 1 szt. 4. Mostek metalowy wypukły 1 szt. 5. Schody drewniane, h=120 cm 1 szt. 6. Trap wejściowy mały, h= 60 cm 1 szt. 7. Zjeżdżalnia, h= 120 cm 1 szt. 8. Balkonik 1 szt.

8

9

10

11

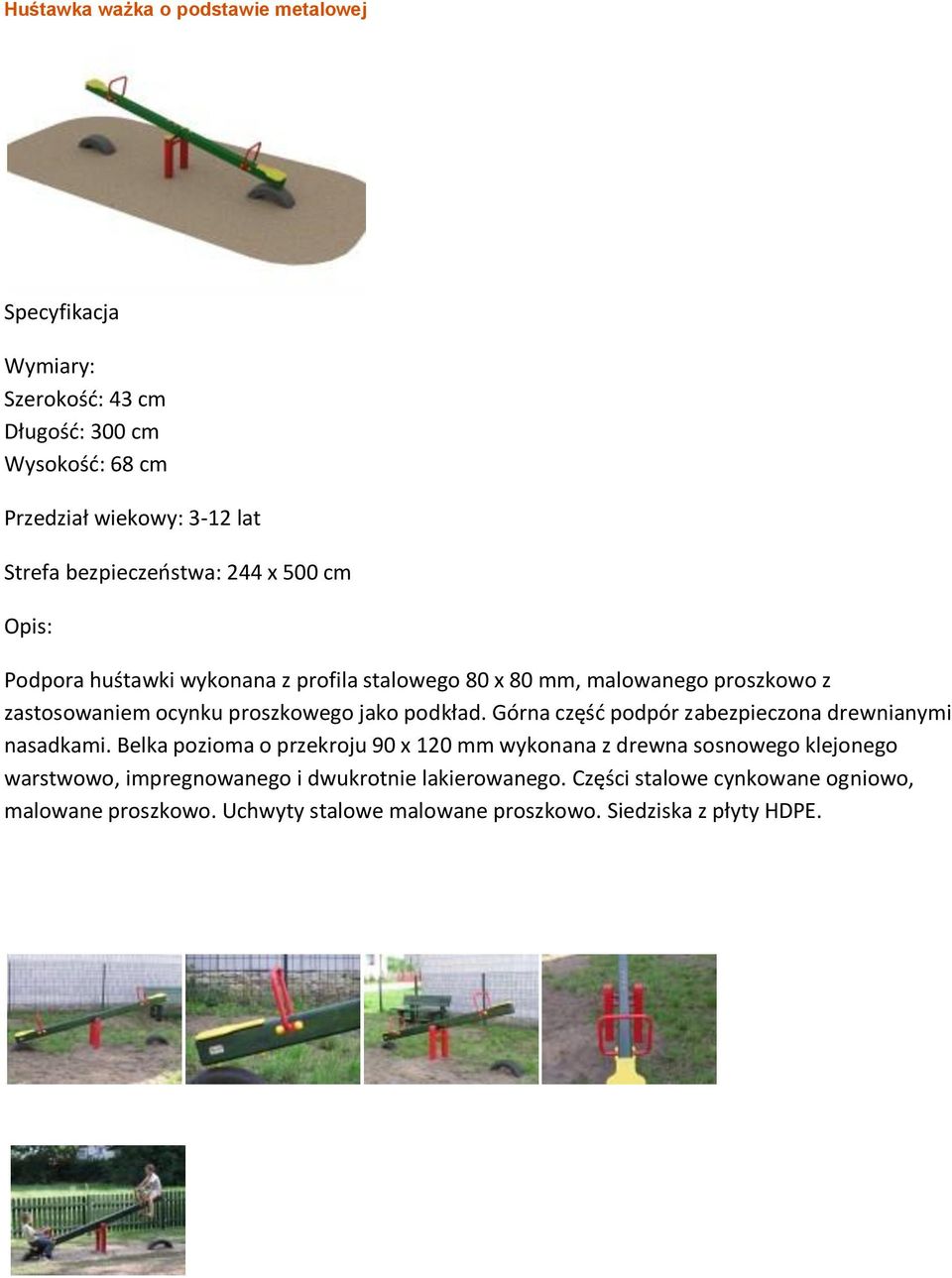

12 Huśtawka ważka o podstawie metalowej Specyfikacja Wymiary: Szerokośd: 43 cm Długośd: 300 cm Wysokośd: 68 cm Przedział wiekowy: 3-12 lat Strefa bezpieczeostwa: 244 x 500 cm Opis: Podpora huśtawki wykonana z profila stalowego 80 x 80 mm, malowanego proszkowo z zastosowaniem ocynku proszkowego jako podkład. Górna częśd podpór zabezpieczona drewnianymi nasadkami. Belka pozioma o przekroju 90 x 120 mm wykonana z drewna sosnowego klejonego warstwowo, impregnowanego i dwukrotnie lakierowanego. Części stalowe cynkowane ogniowo, malowane proszkowo. Uchwyty stalowe malowane proszkowo. Siedziska z płyty HDPE.

13 Wieża ze ścianami do wspinaczki Wymiary ( dł. x szer. x wys. ) 4,0x3,3x2,5

14 Piaskownica z pokrywami Wymiary ( dł. x szer. x wys. ) 4,4 x 2,4 x 0,4

15

16

17 Wymiary średnica: 0,30 m pojemność wiadra: 30 l wysokość: 0,75 m

18

19 Karuzela talerzowa.. Specyfikacja Wymiary Długość: 150 cm Szerokość: 150 cm Wysokość: 68 cm Strefa bezpieczeństwa o średnicy 560 cm Platforma z blachy aluminiowej 3mm, ryflowanej, antypoślizgowej Ramiona z rury ø 33 mm malowanej proszkowo Konstrukcja słupa z rur ø 88 i 60 mm

20 montaż: wolnostojący wymiary całkowite: 1,70 x 0,70 m wysokość całkowita: 0,75 m montaż: wolnostojąca wymiary całkowite: 1,70 x 0,65 m wysokość siedziska: 0,40 m wysokość całkowita: 0,80 m

21 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres: Działka Nr 370 w Łazanach gm.biskupice Inwestor: Gmina Biskupice Tomaszkowice Wieliczka Jednostka autorska PUB COMPLEX J.Lepiarz ul. Słowackiego Wieliczka

22 1. Wykaz projektowanych obiektów budowlanych Wykonanie placu zabaw wraz z infrastrukturą 2. Zakres robót - wykonanie podbudowy pod nawierzchnie bezpieczne - wykonanie nawierzchni zgodnie z uchwałą 1`12/09 - wykonanie wykopów pod fundamenty urządzeń zabawowych - wykonanie koryta pod teren utwardzony - wykonanie fundamentów - montaż urządzeń zabawowych - wykonanie podbudowy i nawierzchni na chodnikach 3. Zagospodarowanie działki Działka Nr 370 zabudowana jest budynkiem Szkoły Podstawowej oraz budynkiem mieszkalnym 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy, związane z używaniem elektronarzędzi. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie dróg transportowych, Właściwa eksploatacja maszyn i urządzeń technicznych.

23 6. Instruktaż pracowników Instruktaż wstępny: Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych. zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Nie dotyczy
