1 PARK TURYSTYCZNO EKOLOGICZNY POD CZERWONYM BUKIEM w JAWCZYCACH PROJEKT ZAGOSPODAROWANIA DZIAŁEK LOKALIZACJA: Działka Nr.464 i 465 w Jawczycach INWESTOR: GMINA BISKUPICE TOMASZKOWICE WIELICZKA OPRACOWAŁ:

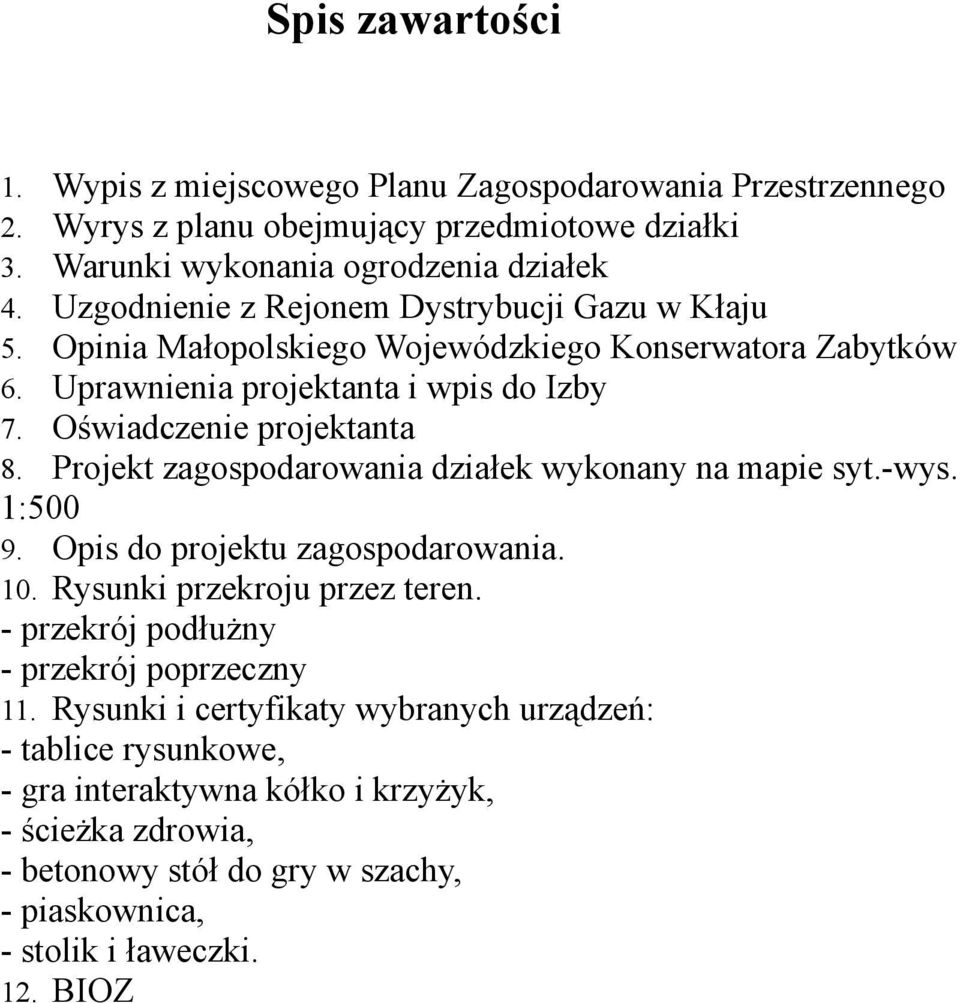

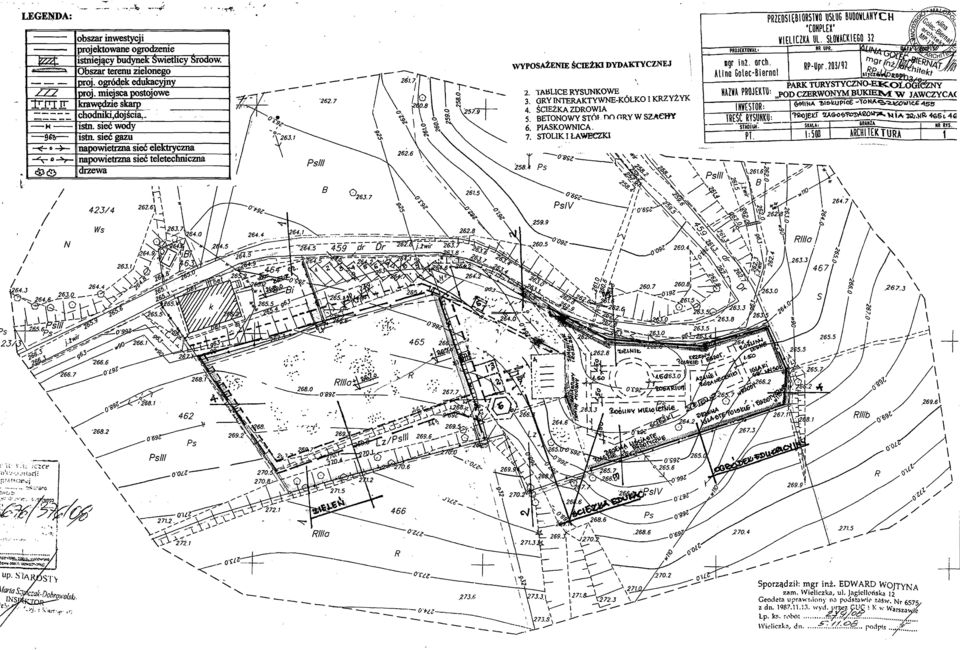

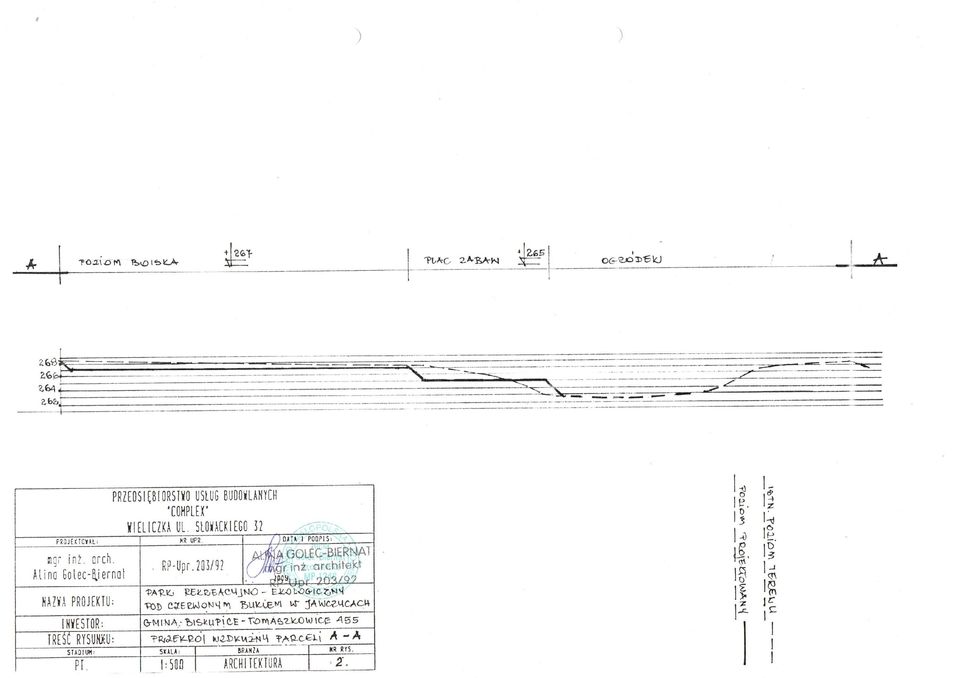

2 Spis zawartości 1. Wypis z miejscowego Planu Zagospodarowania Przestrzennego 2. Wyrys z planu obejmujący przedmiotowe działki 3. Warunki wykonania ogrodzenia działek 4. Uzgodnienie z Rejonem Dystrybucji Gazu w Kłaju 5. Opinia Małopolskiego Wojewódzkiego Konserwatora Zabytków 6. Uprawnienia projektanta i wpis do Izby 7. Oświadczenie projektanta 8. Projekt zagospodarowania działek wykonany na mapie syt.-wys. 1: Opis do projektu zagospodarowania. 10. Rysunki przekroju przez teren. - przekrój podłużny - przekrój poprzeczny 11. Rysunki i certyfikaty wybranych urządzeń: - tablice rysunkowe, - gra interaktywna kółko i krzyżyk, - ścieżka zdrowia, - betonowy stół do gry w szachy, - piaskownica, - stolik i ławeczki. 12. BIOZ

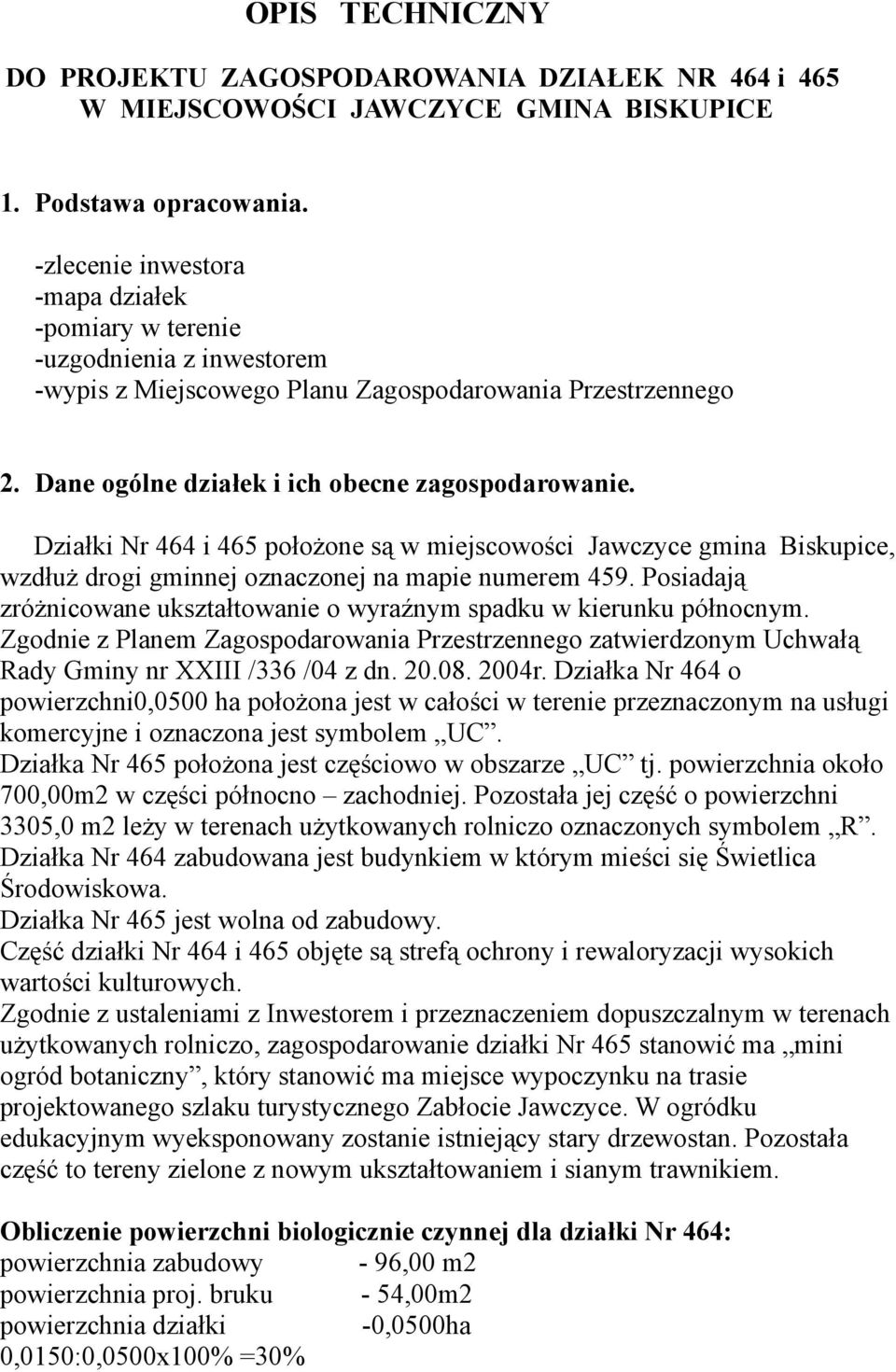

3 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁEK NR 464 i 465 W MIEJSCOWOŚCI JAWCZYCE GMINA BISKUPICE 1. Podstawa opracowania. -zlecenie inwestora -mapa działek -pomiary w terenie -uzgodnienia z inwestorem -wypis z Miejscowego Planu Zagospodarowania Przestrzennego 2. Dane ogólne działek i ich obecne zagospodarowanie. Działki Nr 464 i 465 położone są w miejscowości Jawczyce gmina Biskupice, wzdłuż drogi gminnej oznaczonej na mapie numerem 459. Posiadają zróżnicowane ukształtowanie o wyraźnym spadku w kierunku północnym. Zgodnie z Planem Zagospodarowania Przestrzennego zatwierdzonym Uchwałą Rady Gminy nr XXIII /336 /04 z dn r. Działka Nr 464 o powierzchni0,0500 ha położona jest w całości w terenie przeznaczonym na usługi komercyjne i oznaczona jest symbolem UC. Działka Nr 465 położona jest częściowo w obszarze UC tj. powierzchnia około 700,00m2 w części północno zachodniej. Pozostała jej część o powierzchni 3305,0 m2 leży w terenach użytkowanych rolniczo oznaczonych symbolem R. Działka Nr 464 zabudowana jest budynkiem w którym mieści się Świetlica Środowiskowa. Działka Nr 465 jest wolna od zabudowy. Część działki Nr 464 i 465 objęte są strefą ochrony i rewaloryzacji wysokich wartości kulturowych. Zgodnie z ustaleniami z Inwestorem i przeznaczeniem dopuszczalnym w terenach użytkowanych rolniczo, zagospodarowanie działki Nr 465 stanowić ma mini ogród botaniczny, który stanowić ma miejsce wypoczynku na trasie projektowanego szlaku turystycznego Zabłocie Jawczyce. W ogródku edukacyjnym wyeksponowany zostanie istniejący stary drzewostan. Pozostała część to tereny zielone z nowym ukształtowaniem i sianym trawnikiem. Obliczenie powierzchni biologicznie czynnej dla działki Nr 464: powierzchnia zabudowy - 96,00 m2 powierzchnia proj. bruku - 54,00m2 powierzchnia działki -0,0500ha 0,0150:0,0500x100% =30%

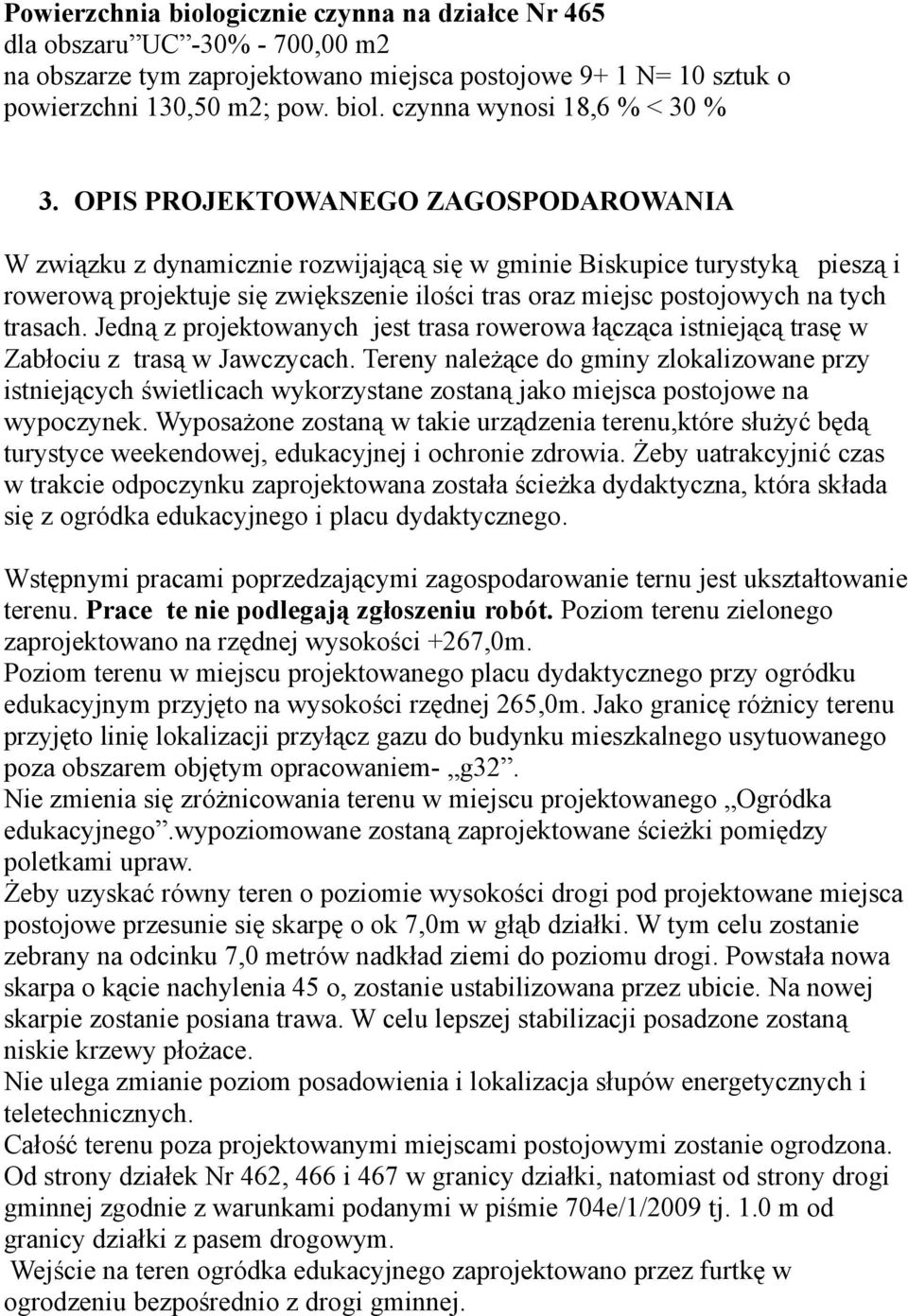

4 Powierzchnia biologicznie czynna na działce Nr 465 dla obszaru UC -30% - 700,00 m2 na obszarze tym zaprojektowano miejsca postojowe 9+ 1 N= 10 sztuk o powierzchni 130,50 m2; pow. biol. czynna wynosi 18,6 % < 30 % 3. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA W związku z dynamicznie rozwijającą się w gminie Biskupice turystyką pieszą i rowerową projektuje się zwiększenie ilości tras oraz miejsc postojowych na tych trasach. Jedną z projektowanych jest trasa rowerowa łącząca istniejącą trasę w Zabłociu z trasą w Jawczycach. Tereny należące do gminy zlokalizowane przy istniejących świetlicach wykorzystane zostaną jako miejsca postojowe na wypoczynek. Wyposażone zostaną w takie urządzenia terenu,które służyć będą turystyce weekendowej, edukacyjnej i ochronie zdrowia. Żeby uatrakcyjnić czas w trakcie odpoczynku zaprojektowana została ścieżka dydaktyczna, która składa się z ogródka edukacyjnego i placu dydaktycznego. Wstępnymi pracami poprzedzającymi zagospodarowanie ternu jest ukształtowanie terenu. Prace te nie podlegają zgłoszeniu robót. Poziom terenu zielonego zaprojektowano na rzędnej wysokości +267,0m. Poziom terenu w miejscu projektowanego placu dydaktycznego przy ogródku edukacyjnym przyjęto na wysokości rzędnej 265,0m. Jako granicę różnicy terenu przyjęto linię lokalizacji przyłącz gazu do budynku mieszkalnego usytuowanego poza obszarem objętym opracowaniem- g32. Nie zmienia się zróżnicowania terenu w miejscu projektowanego Ogródka edukacyjnego.wypoziomowane zostaną zaprojektowane ścieżki pomiędzy poletkami upraw. Żeby uzyskać równy teren o poziomie wysokości drogi pod projektowane miejsca postojowe przesunie się skarpę o ok 7,0m w głąb działki. W tym celu zostanie zebrany na odcinku 7,0 metrów nadkład ziemi do poziomu drogi. Powstała nowa skarpa o kącie nachylenia 45 o, zostanie ustabilizowana przez ubicie. Na nowej skarpie zostanie posiana trawa. W celu lepszej stabilizacji posadzone zostaną niskie krzewy płożace. Nie ulega zmianie poziom posadowienia i lokalizacja słupów energetycznych i teletechnicznych. Całość terenu poza projektowanymi miejscami postojowymi zostanie ogrodzona. Od strony działek Nr 462, 466 i 467 w granicy działki, natomiast od strony drogi gminnej zgodnie z warunkami podanymi w piśmie 704e/1/2009 tj. 1.0 m od granicy działki z pasem drogowym. Wejście na teren ogródka edukacyjnego zaprojektowano przez furtkę w ogrodzeniu bezpośrednio z drogi gminnej.

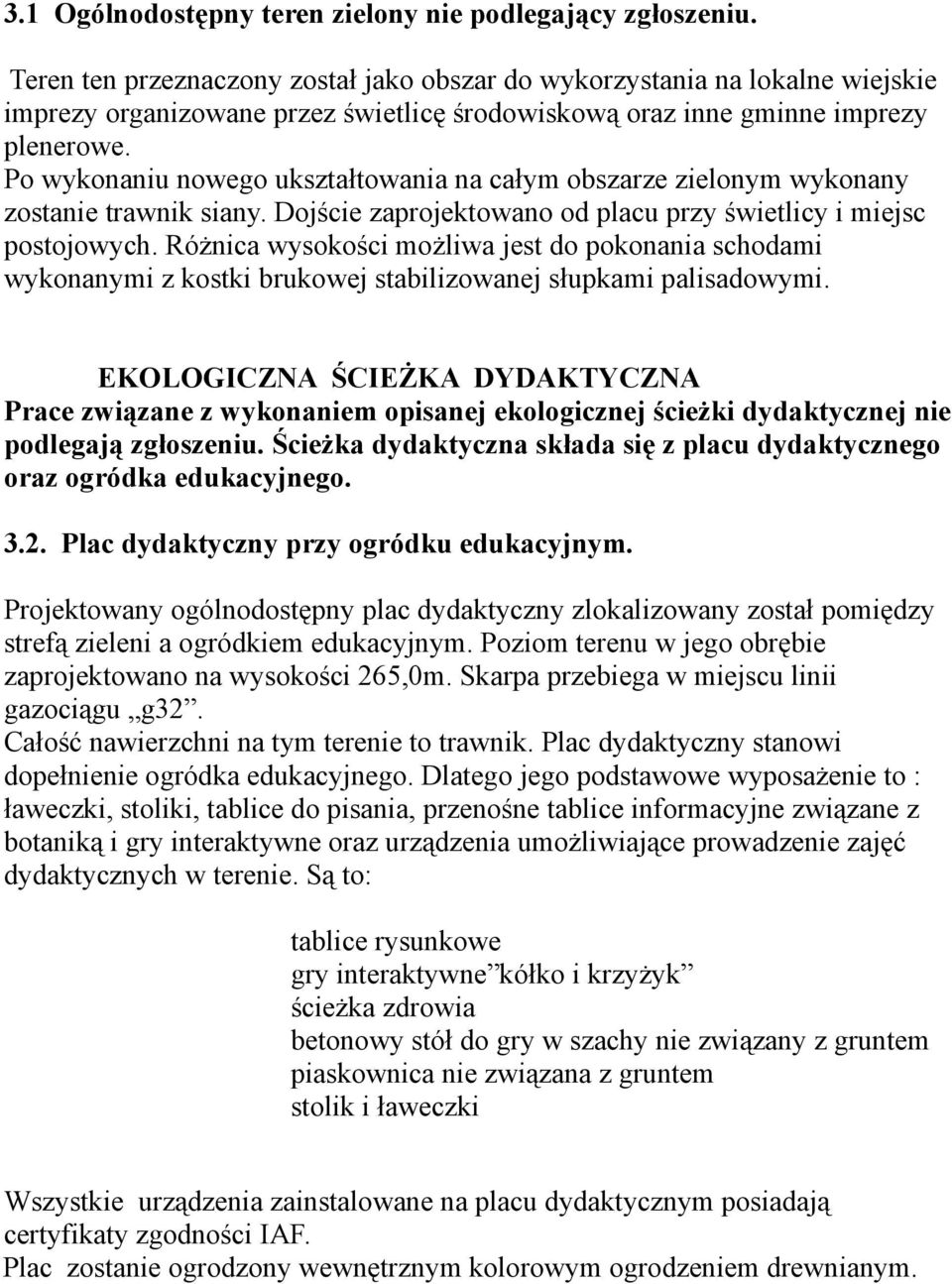

5 3.1 Ogólnodostępny teren zielony nie podlegający zgłoszeniu. Teren ten przeznaczony został jako obszar do wykorzystania na lokalne wiejskie imprezy organizowane przez świetlicę środowiskową oraz inne gminne imprezy plenerowe. Po wykonaniu nowego ukształtowania na całym obszarze zielonym wykonany zostanie trawnik siany. Dojście zaprojektowano od placu przy świetlicy i miejsc postojowych. Różnica wysokości możliwa jest do pokonania schodami wykonanymi z kostki brukowej stabilizowanej słupkami palisadowymi. EKOLOGICZNA ŚCIEŻKA DYDAKTYCZNA Prace związane z wykonaniem opisanej ekologicznej ścieżki dydaktycznej nie podlegają zgłoszeniu. Ścieżka dydaktyczna składa się z placu dydaktycznego oraz ogródka edukacyjnego Plac dydaktyczny przy ogródku edukacyjnym. Projektowany ogólnodostępny plac dydaktyczny zlokalizowany został pomiędzy strefą zieleni a ogródkiem edukacyjnym. Poziom terenu w jego obrębie zaprojektowano na wysokości 265,0m. Skarpa przebiega w miejscu linii gazociągu g32. Całość nawierzchni na tym terenie to trawnik. Plac dydaktyczny stanowi dopełnienie ogródka edukacyjnego. Dlatego jego podstawowe wyposażenie to : ławeczki, stoliki, tablice do pisania, przenośne tablice informacyjne związane z botaniką i gry interaktywne oraz urządzenia umożliwiające prowadzenie zajęć dydaktycznych w terenie. Są to: tablice rysunkowe gry interaktywne kółko i krzyżyk ścieżka zdrowia betonowy stół do gry w szachy nie związany z gruntem piaskownica nie związana z gruntem stolik i ławeczki Wszystkie urządzenia zainstalowane na placu dydaktycznym posiadają certyfikaty zgodności IAF. Plac zostanie ogrodzony wewnętrznym kolorowym ogrodzeniem drewnianym.

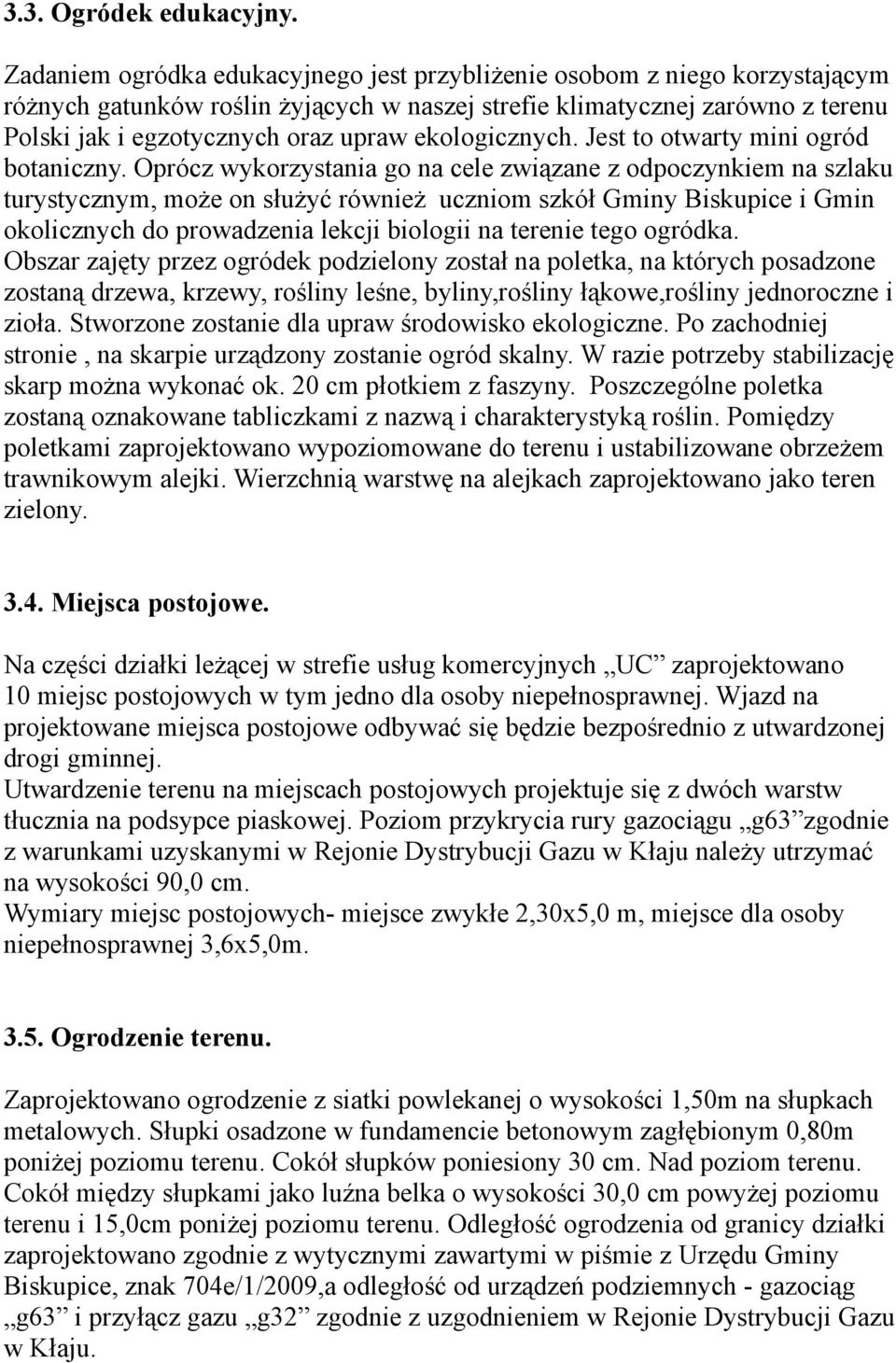

6 3.3. Ogródek edukacyjny. Zadaniem ogródka edukacyjnego jest przybliżenie osobom z niego korzystającym różnych gatunków roślin żyjących w naszej strefie klimatycznej zarówno z terenu Polski jak i egzotycznych oraz upraw ekologicznych. Jest to otwarty mini ogród botaniczny. Oprócz wykorzystania go na cele związane z odpoczynkiem na szlaku turystycznym, może on służyć również uczniom szkół Gminy Biskupice i Gmin okolicznych do prowadzenia lekcji biologii na terenie tego ogródka. Obszar zajęty przez ogródek podzielony został na poletka, na których posadzone zostaną drzewa, krzewy, rośliny leśne, byliny,rośliny łąkowe,rośliny jednoroczne i zioła. Stworzone zostanie dla upraw środowisko ekologiczne. Po zachodniej stronie, na skarpie urządzony zostanie ogród skalny. W razie potrzeby stabilizację skarp można wykonać ok. 20 cm płotkiem z faszyny. Poszczególne poletka zostaną oznakowane tabliczkami z nazwą i charakterystyką roślin. Pomiędzy poletkami zaprojektowano wypoziomowane do terenu i ustabilizowane obrzeżem trawnikowym alejki. Wierzchnią warstwę na alejkach zaprojektowano jako teren zielony Miejsca postojowe. Na części działki leżącej w strefie usług komercyjnych UC zaprojektowano 10 miejsc postojowych w tym jedno dla osoby niepełnosprawnej. Wjazd na projektowane miejsca postojowe odbywać się będzie bezpośrednio z utwardzonej drogi gminnej. Utwardzenie terenu na miejscach postojowych projektuje się z dwóch warstw tłucznia na podsypce piaskowej. Poziom przykrycia rury gazociągu g63 zgodnie z warunkami uzyskanymi w Rejonie Dystrybucji Gazu w Kłaju należy utrzymać na wysokości 90,0 cm. Wymiary miejsc postojowych- miejsce zwykłe 2,30x5,0 m, miejsce dla osoby niepełnosprawnej 3,6x5,0m Ogrodzenie terenu. Zaprojektowano ogrodzenie z siatki powlekanej o wysokości 1,50m na słupkach metalowych. Słupki osadzone w fundamencie betonowym zagłębionym 0,80m poniżej poziomu terenu. Cokół słupków poniesiony 30 cm. Nad poziom terenu. Cokół między słupkami jako luźna belka o wysokości 30,0 cm powyżej poziomu terenu i 15,0cm poniżej poziomu terenu. Odległość ogrodzenia od granicy działki zaprojektowano zgodnie z wytycznymi zawartymi w piśmie z Urzędu Gminy Biskupice, znak 704e/1/2009,a odległość od urządzeń podziemnych - gazociąg g63 i przyłącz gazu g32 zgodnie z uzgodnieniem w Rejonie Dystrybucji Gazu w Kłaju.

7 3.6. Ułożenie dojść z kostki brukowej przy budynku Świetlicy Środowiskowej. Na działce 464 zaprojektowano utwardzone kostką brukową chodniki, które są dojściem z budynku Świetlicy i miejsc postojowych do terenu zielonego. W celu bezpieczeństwa miejsca postojowe od chodnika oddzielone zostaną grubym łańcuchem na ozdobnych, metalowych słupkach o wysokości 0,90m.

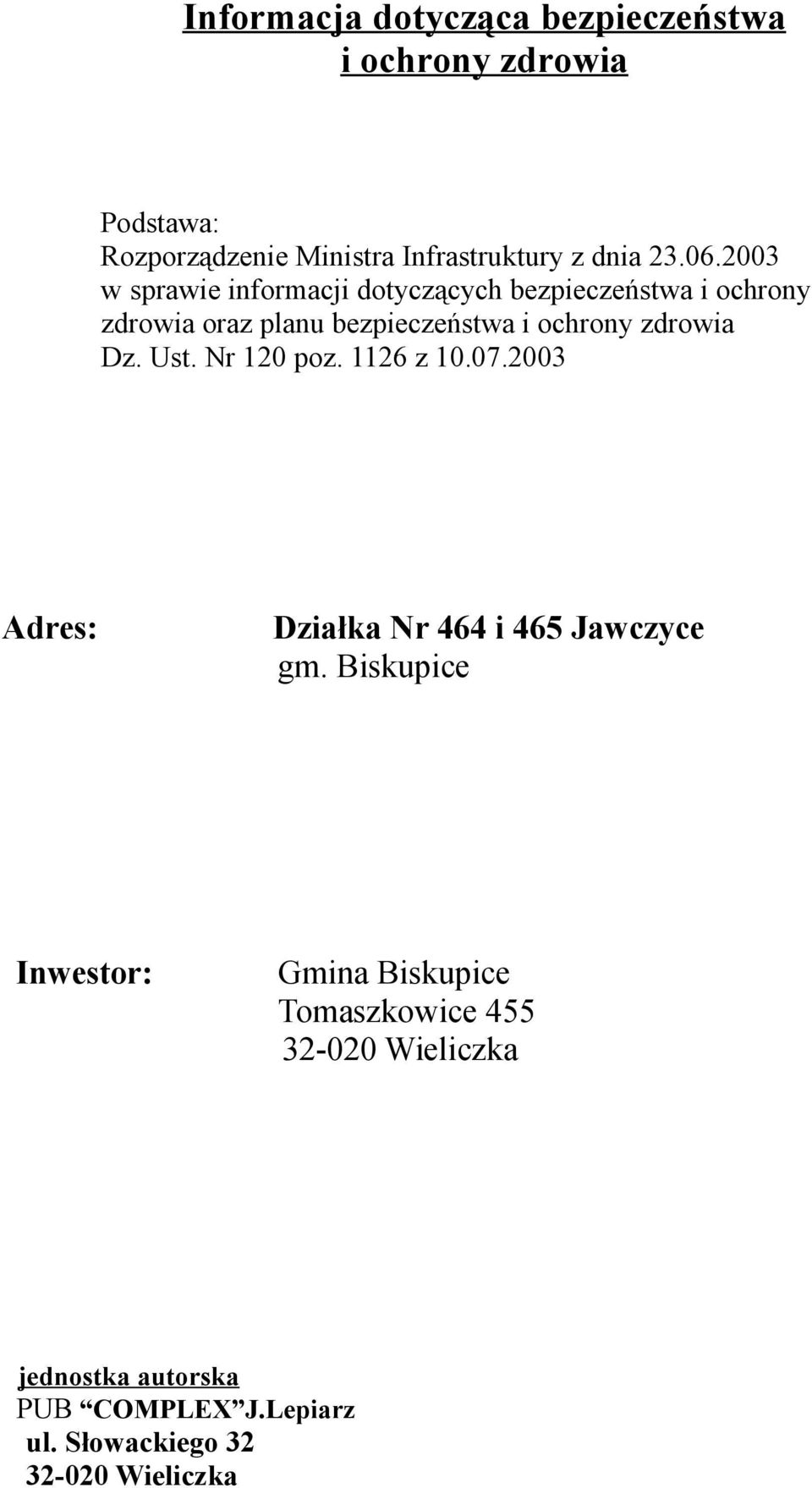

8 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Podstawa: Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. Ust. Nr 120 poz z Adres: Działka Nr 464 i 465 Jawczyce gm. Biskupice Inwestor: Gmina Biskupice Tomaszkowice Wieliczka jednostka autorska PUB COMPLEX J.Lepiarz ul. Słowackiego Wieliczka

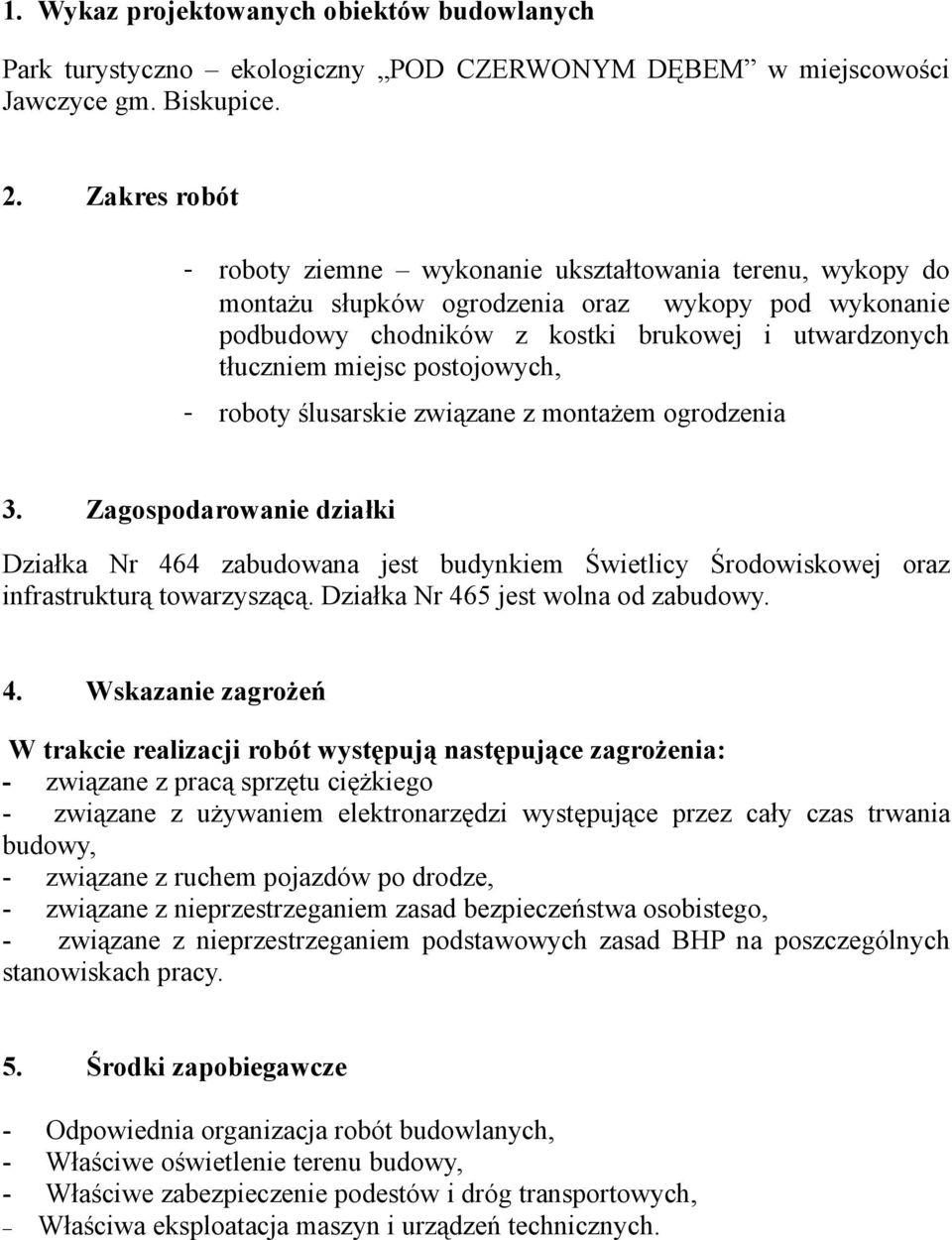

9 1. Wykaz projektowanych obiektów budowlanych Park turystyczno ekologiczny POD CZERWONYM DĘBEM w miejscowości Jawczyce gm. Biskupice. 2. Zakres robót - roboty ziemne wykonanie ukształtowania terenu, wykopy do montażu słupków ogrodzenia oraz wykopy pod wykonanie podbudowy chodników z kostki brukowej i utwardzonych tłuczniem miejsc postojowych, - roboty ślusarskie związane z montażem ogrodzenia 3. Zagospodarowanie działki Działka Nr 464 zabudowana jest budynkiem Świetlicy Środowiskowej oraz infrastrukturą towarzyszącą. Działka Nr 465 jest wolna od zabudowy. 4. Wskazanie zagrożeń W trakcie realizacji robót występują następujące zagrożenia: - związane z pracą sprzętu ciężkiego - związane z używaniem elektronarzędzi występujące przez cały czas trwania budowy, - związane z ruchem pojazdów po drodze, - związane z nieprzestrzeganiem zasad bezpieczeństwa osobistego, - związane z nieprzestrzeganiem podstawowych zasad BHP na poszczególnych stanowiskach pracy. 5. Środki zapobiegawcze - Odpowiednia organizacja robót budowlanych, - Właściwe oświetlenie terenu budowy, - Właściwe zabezpieczenie podestów i dróg transportowych, Właściwa eksploatacja maszyn i urządzeń technicznych.

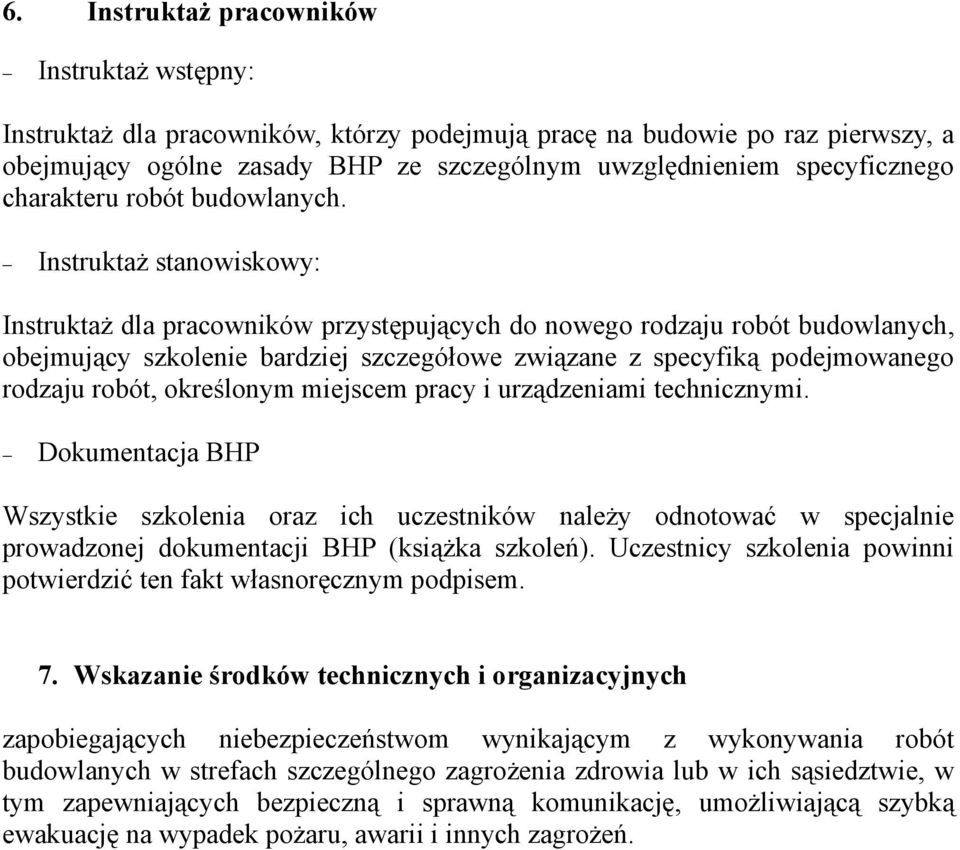

10 6. Instruktaż pracowników Instruktaż wstępny: Instruktaż dla pracowników, którzy podejmują pracę na budowie po raz pierwszy, a obejmujący ogólne zasady BHP ze szczególnym uwzględnieniem specyficznego charakteru robót budowlanych. Instruktaż stanowiskowy: Instruktaż dla pracowników przystępujących do nowego rodzaju robót budowlanych, obejmujący szkolenie bardziej szczegółowe związane z specyfiką podejmowanego rodzaju robót, określonym miejscem pracy i urządzeniami technicznymi. Dokumentacja BHP Wszystkie szkolenia oraz ich uczestników należy odnotować w specjalnie prowadzonej dokumentacji BHP (książka szkoleń). Uczestnicy szkolenia powinni potwierdzić ten fakt własnoręcznym podpisem. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń.

11

12

13

14

15

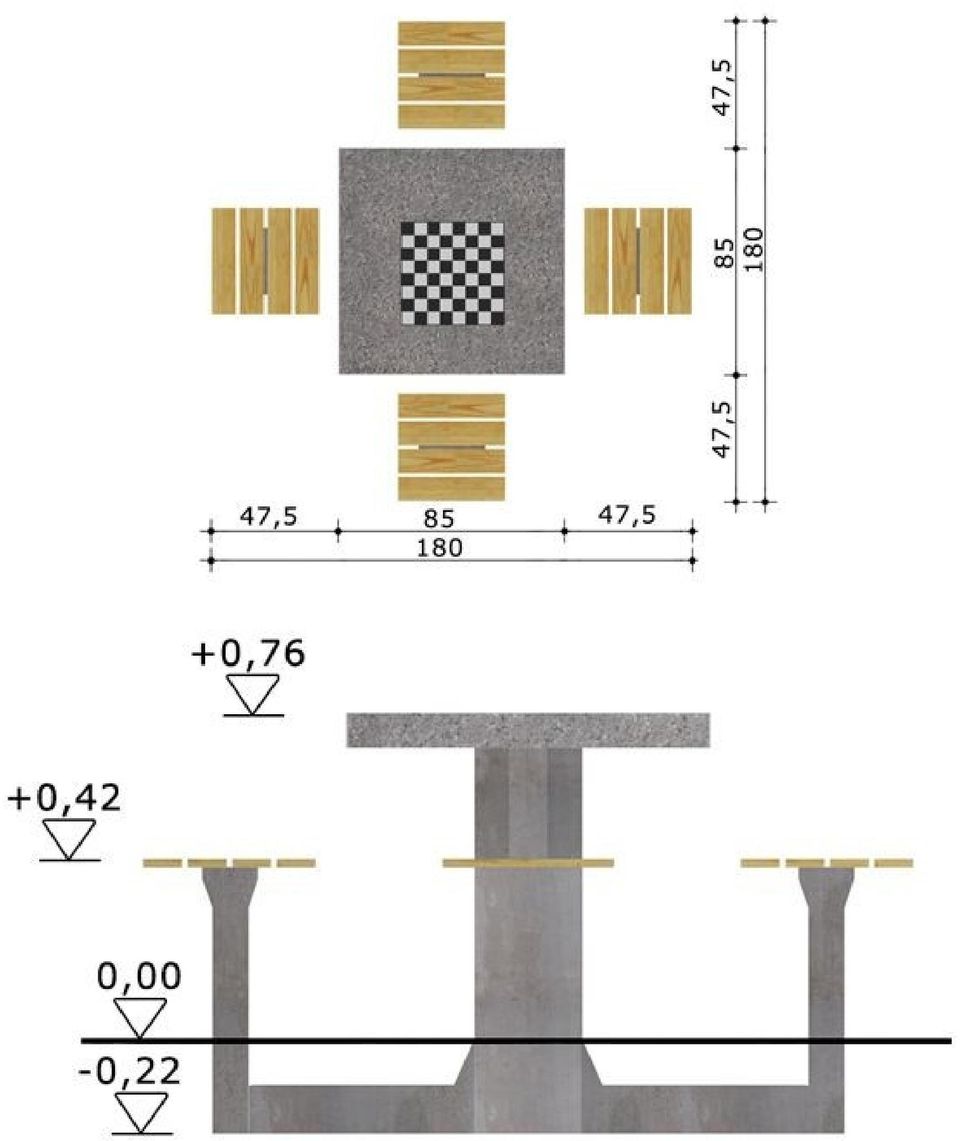

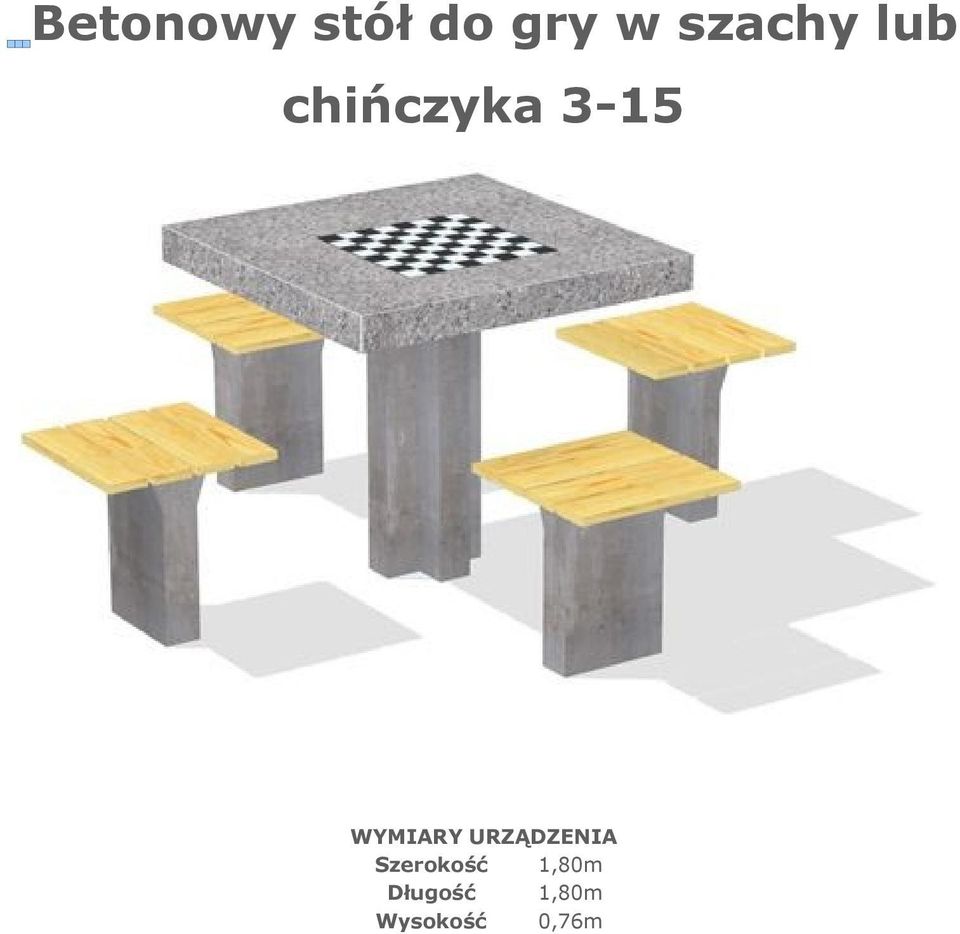

16 Betonowy stół do gry w szachy lub chińczyka 3-15 WYMIARY URZĄDZENIA Szerokość 1,80m Długość 1,80m Wysokość 0,76m

17

18 Gra interaktywna Kółko i Krzyżyk WYMIARY URZĄDZENIA Szerokość 0,18 m Długość 0,88 m Wysokość 1,63m Strefa użytkowania urządzenia U 10,32m2 Strefa funkcjonowania urządzenia F 2,71m2

19

20 Ławka drewniana z oparciem Wymiary : 1,42 x 0,42 x 0,44 m Stół drewniany

21 Wymiary : 1,42 x 0,72 x 0,8 m

22 Piaskownica sześciokątna zadaszona 3-7 WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa funkcjonowania urządzenia F WYMIARY PACZKI Wymiary spakowanego urządzenia Waga spakowanego urządzenia 3,65 m 4,00 m 3,50 m 41,56 m2 3,2/0,5/0,5 m 130 kg

23

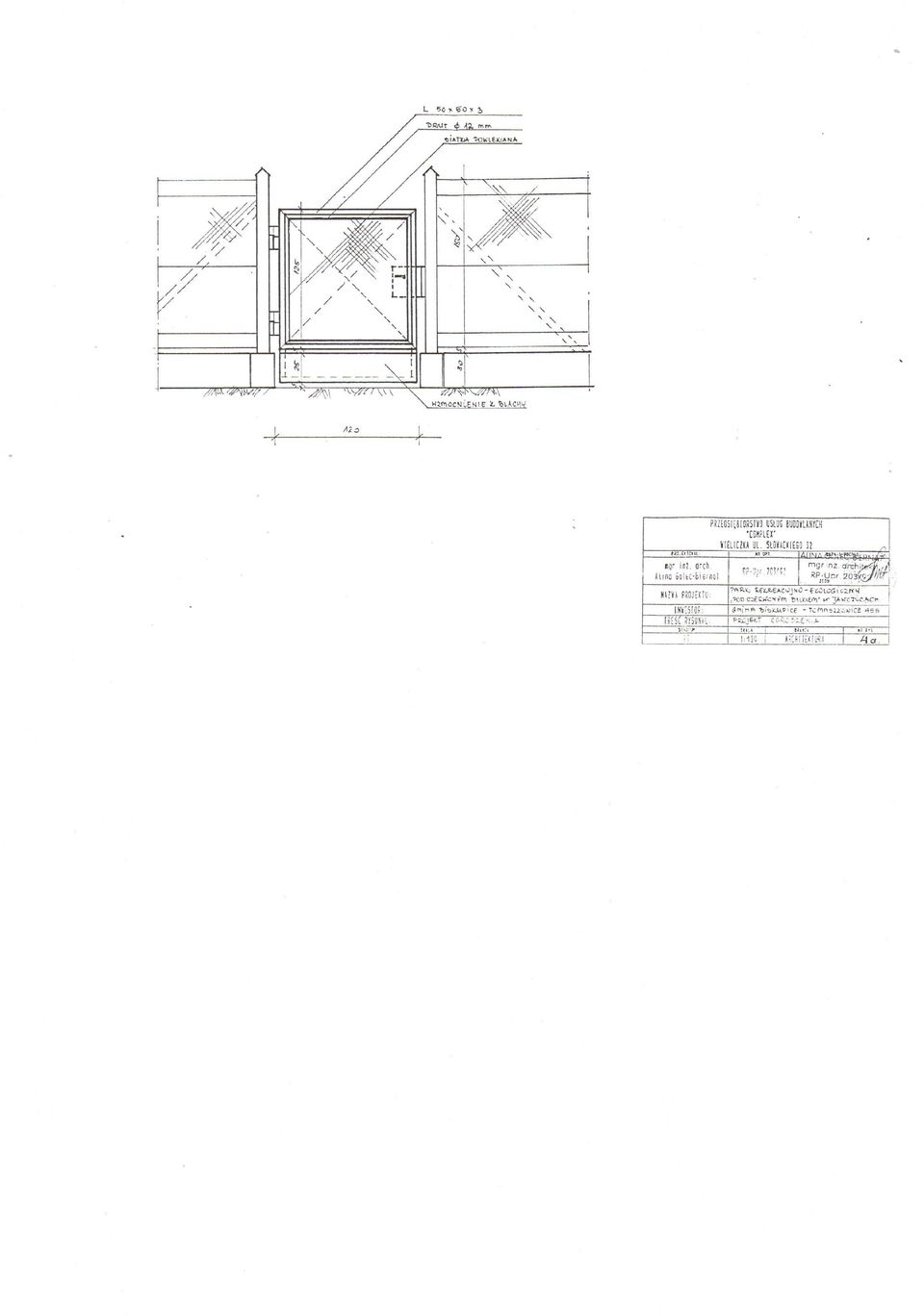

24 Płot drewniany z połowic wysokość 120 cm Sztachety szerokość 6 cm, grubość 2cm Listwa podłużna szerokość 6 cm. Grubość 4 cm Wzmocniony stężeniem ukośnym przekrój jak sztachet. Słupki z drewna o przekroju 5 x 5 cm zakotwione w gruncie na kotwach stalowych ocynkowanych. Drewno impregnowane lakierobejcą 2 x w kolorze

25 Płotki do przeskoków od 7 WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa użytkowania urządzenia U Strefa funkcjonowania urządzenia F 3,00 m 4,89 m 0,94 m 64,25 m2 45,12 m2

26

27 Tablica rysunkowa 7-15 Tablica rysunkowa umożliwiająca ustawienie w czterech konfiguracjach. WYMIARY URZĄDZENIA Szerokość Długość Wysokość Strefa użytkowania urządzenia U Strefa funkcjonowania urządzenia F 0,11 m 2,87 m 2,15 m 19,17 m2 8,84 m2

28
