1 PROJEKT placu zabaw w miejscowości Pakoszówka nazwa i adres obiektu budowlanego: Plac zabaw w miejscowości Pakoszówka Gmina Sanok nr działki: 706 Nazwa i adres Inwestora: Gmina Sanok ul. Kościuszki 23, Sanok Opracował: Sanok czerwiec 2012 r.

2 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI 1.1.Przedmiot inwestycji: Przedmiotem inwestycji jest - budowa ogólnodostępnego placu zabaw na terenie działki w miejscowości Pakoszówka Podstawą realizacji jest projekt urządzenia placu zabaw w oparciu o wybrane urządzenia zabawowe znajdujące się na rynku. Na placu zabaw będzie przebywać jednocześnie nie więcej niż 20 dzieci 1.2.Podstawa opracowania: - Aktualna mapa sytuacyjno-wysokościowa - Pomiar na gruncie - Zestawienie urządzeń zabawowych przewidzianych do montażu na placu zabaw 1.3. Stan prawny terenu. Działka objęta pracami projektowymi jest oznaczona numerem ewidencyjnym 706 i stanowi własność Inwestora Zakres opracowania. Projekt obejmuje swoim zakresem zagospodarowanie części przedmiotowej działki poprzez utworzenie i wyposażenie placu zabaw w elementy małej architektury Opis elementów placu zabaw : 1. Kosz na śmieci Wymiary: 0,6 x 0,8m Materiały:drewno impregnowane,w opcji montowany z wkładem metalowym elementy stalowe ocynkowane (w opcji malowane), wyrób na stałe związany z gruntem przez zabetonowanie. 2. Ławka z oparciem Wymiary: 0,8 x 1,7 x 0,9 m Materiały: drewno impregnowane, elementy stalowe ocynkowane (w opcji malowane), wyrób na stałe związany z gruntem przez zabetonowanie.

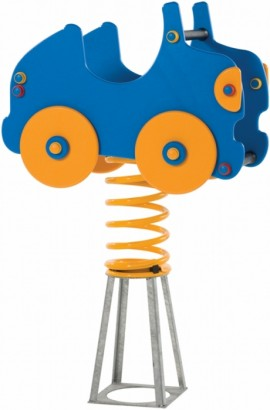

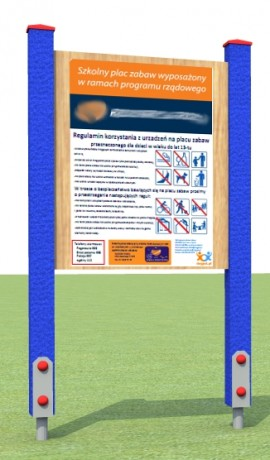

3 3. Tablica informacyjna wyrób na stałe związany z gruntem przez zabetonowanie. 4. Bujak

4 5. Huśtawka podwójna Grupa wiekowa do 13 lat Urządzenia trudnodostępne Głębokość posadowienia -0,7 m Gabaryty urządzenia 1,8 x 3,2 m Wysokość maksymalna 2,4 m Wysokość swobodnego upadku <=1,4 m 6. Huśtawka ważka Urządzenie łatwodostępne Grupa wiekowa do 13 lat Gabaryty urządzenia 0,3 x 3,0 m Strefa funkcjonowania 2,4 x 5,0 m Wysokość maksymalna 1,0 m Głębokość posadowienia -0,7 m Wysokość swobodnego upadku <=1,2 m

5 7. Zestaw w skład którego wchodzi: 1. wieża z dachem czterospadowym, 2. Zjeżdżalnia, 3. mostek linowy otwarty, 4. dwa podesty, 5. ślizg strażacki, 6. Balkonik, 7. Sklepik, 8. trap wejściowy, 9. ścianka wspinaczkowa pionowa, 10. drążek do przeplotów, 11. lina do wspinaczki, 12. ścianka wspinaczkowa skośna. (wysokość upadkowa 1,2m) Grupa wiekowa do 13 lat Urządzenie trudnodostępne Gabaryty urządzenia 3,6 x 4,5 m Strefa funkcjonowania 6,1 x 7,1 m Wysokość maksymalna ~ 3,4 m Wysokość podestów 0,9 m Głębokość posadowienia -0,7 m

6 1.7. Mocowanie do podłoża Urządzenia placu zabaw powinny być stabilnie posadowione w podłożu. Tradycyjny sposób stosowany w montażu urządzeń wykonanych z belek okrągłych to zakopanie słupa w ziemi na głębokość 70 cm, po uprzednim zabezpieczeniu przed wilgocią części podziemnej słupa. Dodatkowym czynnikiem mocującym jest ułożenie około 10-centymetrowej warstwy suchej zaprawy cementowej wokół słupa, na głębokości 40 cm. Innym, lepszym sposobem mocowania jest wykorzystanie kotew pozwalające uniknąć procesu gnicia i butwienia drewna na styku z powierzchnią ziemi. Kotwy podnoszą belki o 10 cm ponad poziom terenu, co znacznie przedłuża żywotność drewna. Kotwy stalowe ocynkowane osadza się w betonie. Element betonowy powinien być osadzony w gruncie na głębokość 70 cm i poniżej 20 cm od powierzchni terenu (zabawy) 1.8. Sytuacja - Rozmieszczenie urządzeń zabawowych określa rysunek planu zagospodarowania terenu 1.9.Uzbrojenie Nie przewiduje się budowy odwodnienia terenu placu zabaw. Wody opadowe deszczowe będą odprowadzane na działkę własną poprzez infiltrację naturalną do gruntu. Uwaga: Przewidziane w niniejszym projekcie urządzenia zabawowe do zamontowania powinny spełniać wymogi bezpieczeństwa i powinny być wykonane zgodnie z zintegrowanymi polskimi i europejskimi normami PN-EN Jakość i bezpieczeństwo urządzeń zabawowych powinny potwierdzać certyfikaty wydane przez Biuro Badań i Certyfikacji Centralnego Ośrodka Badawczo-Rozwojowego Aparatury Badawczej i Dydaktycznej w Warszawie COBRABiD ;

7 - PN-EN huśtawki - PN-EN zjeżdżalnie - PN-EN karuzele - PN-EN urządzenia kołyszące - PN-EN wyposażenie placów zabaw Ogólne warunki techniczne wymagane dla wszystkich urządzeń zabawowych: I. Drewno konstrukcyjne klejone warstwowo 90/90mm (modrzew lub sosna) impregnowane środkami ochronnymi, zabezpieczone przed wilgocią oraz pękaniem warstwą natrysku poliuretanowego lub malowane lakierem. II. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej kwasoodpornej, boki wypełnione płytą HDPE. III. Płyty HDPE (laminat wysokociśnieniowy) nie ulegające gięciu i puchnięciu, odporny na wpływy atmosferyczne i mikroorganizmy. IV. Łańcuchy kalibrowane i cynkowane kąpielowo. V. Elementy konstrukcyjne ze stali ocynkowanej kąpielowo. VI. Elementy konstrukcyjne osadzone w betonie za pomocą kotew stalowych ocynkowanych. VII. Elementy metalowe uchwytów, rurek i poręczy wykonane ze stali nierdzewnej. VIII. Nakrętki zakryte zaślepkami z tworzywa sztucznego. IX. Wszystkie szczebelki ze stali nierdzewnej. C. Sposób montażu urządzeń: Montaż obejmuje następujące czynności: 1.Wykonanie wykopu pod fundament betonowy. 2.Wykonanie fundamentu z betonu klasy C12/15 z montażem kotew. 3.Osadzenie i przymocowanie urządzenia, ustawienie pionu i poziomu konstrukcji. 4.Wypełnienie pozostałej przestrzeni wykopu urobkiem pozostałym po wykopie. 5. Dokonanie prób i sprawdzeń zamontowanych urządzeń i przeszkolenie użytkownika. 6.Uporządkowanie terenu, wywóz nadmiaru ziemi. Urządzenia muszą być tak zamontowane aby każde z nich posiadało wymaganą przepisami strefę bezpieczeństwa. Wykonawca jest zobowiązany do przedłożenia rysunków urządzeń zabawowych i certyfikatów do oferty przetargowej, zgodnie z wymogami normy PN-EN 1177 (nawierzchnie placów zabaw amortyzujące upadki) i normy PN-EN 1176 (wyposażenie placów zabaw i wymagania bezpieczeństwa). INFORMACJA Bezpieczeństwa i Ochrony Zdrowia 1. Zakres robót dla całego przedsięwzięcia Zakres całego zamierzenia budowlanego: - wykonanie podbudowy i nawierzchni placu zabaw - montaż urządzeń i wyposażenia placu zabaw - budowa ogrodzenia 2. Elementy zagrożenia 2.1. Zagospodarowanie terenu Elementy zagospodarowania terenu budowy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Ciągi piesze ; strefa pracy urządzeń transportu pionowego; sąsiedztwo istniejącej drogi kołowej; wysokie drzewa 2.2. Przewidywane zagrożenie występujące podczas realizacji robót budowlanych mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - roboty budowlano-montażowe przy których występuje ryzyko upadku z wysokości; - roboty prowadzone w temperaturze poniżej -10 C. - ryzyko porażenia prądem elektrycznym podczas prac montażowych i demontażu - prowadzenie prac na wysokości powyżej 5m, a w szczególności: - wykonanie robót montażowych - niebezpieczeństwo upadku przedmiotów. Należy trwale wydzielić, zabezpieczyć i oznakować cały obszar prac. Wyposażyć w tablice ostrzegawcze i informacyjne.

8 Uwaga : Wykonanie wszystkich robót przewiduje się podczas normalnej eksploatacji budynku. Sposób zabezpieczenia rejonu wykonywanych robót musi bezwzględnie umożliwiać bezpieczną eksploatację budynku i otoczenia. Obiekt główny przeznaczony dla dzieci, należy zwrócić szczególną uwagę na zabezpieczenie terenu prowadzenia robót przed dostępem dzieci. - Określić zasady postępowania w przypadku wystąpienia zagrożenia. Należy przestrzegać konieczności stosowania przez pracowników środków ochrony indywidualnej i wyznaczyć osobę do bezpośredniego nadzoru nad pracami. -przygniecenie,skaleczenie,uderzenie podczas montażu instalacji i urządzeń 3. Instruktaż pracowników Instruktaż pracowników winien być przeprowadzony według programów opracowanych dla poszczególnych grup stanowisk (zawodów) wg. Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz.U. Nr 62, poz. 285) i obejmujący: 1) szkolenie wstępne ogólne, zwane dalej "instruktażem ogólnym", 2) szkolenie wstępne na stanowisku pracy, zwane dalej "instruktażem stanowiskowym", 3) szkolenie wstępne podstawowe, zwane dalej "szkoleniem podstawowym". Na robotniczych stanowiskach pracy, na których występują szczególnie duże zagrożenia dla zdrowia oraz zagrożenia wypadkowe, szkolenie podstawowe powinno być przeprowadzone przed rozpoczęciem pracy na tych stanowiskach. Wykaz takich stanowisk pracy określa pracodawca.
