1 INSTRUKCJA OBSŁUGI instrukcja do rejestratorów serii EVR 2.0 UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. 2

3 Spis treści 1. Wprowadzenie Podstawowe funkcje Panel przedni i tylny EVR 4/ EVR 8/ EVR 16/ Podstawowa obsługa Podgląd Szybkie menu Logowanie Menu Nagrywanie Konfiguracja nagrywania Odtwarzanie Archiwizacja Alarm Detekcja Maskowanie Utrata wideo Nietypowy System Ogólne Kodowanie Sieć NetService Wyświetlanie Ustawienia PTZ RS Ścieżka Zarządzanie kanałami Lista trybów pracy rejestratora EVR 4/8 2.0 FullHD Lista trybów pracy rejestratora EVR 8/8 2.0 FullHD Lista trybów pracy rejestratora EVR 16/8 2.0 FullHD Zaawansowane Dysk Konta Użytkownicy Wyjście TV Auto Podtrzymanie Przywracanie Aktualizacja Dodatkowe Import/Export Info Wyloguj Konfiguracja sieciowa Połączenie przez P2P / Chmurę Połączenie przy pomocy stałego adresu IP Połączenie przy pomocy zmiennego adresu IP Uwagi

4 1. Wprowadzenie Rejestrator AHD serii EVR jest doskonałym cyfrowym urządzeniem monitoringu wizyjnego. Zastosowano system operacyjny Linux, aby zapewnić stabilną pracę. Popularny system kompresji plików wideo H.264 oraz audio G.711 daje wysoką jakość obrazu i dźwięku przy użyciu niskiego strumienia transmisji. Funkcja odtwarzania po klatkowego pozwala na dokładną analizę szczegółów zapisanych obrazów. Wielozadaniowość pozwala prowadzić jednocześnie podgląd na żywo, zapis i odtwarzanie wideo. Urządzenie zapewnia pełną funkcję transmisji danych w sieci. Rejestrator AHD zaprojektowano tak, aby osiągnąć wysokie bezpieczeństwo i solidność. Podwójny strumień transmisji przez sieć zapewnia możliwość pracy w sieci lokalnej LAN, a jednocześnie możliwe jest zdalne prowadzenie monitoringu z dużych odległości przez sieć zewnętrzną, np. Internet. Ten produkt może mieć szerokie zastosowanie w różnych obszarach działalności, takich jak bankowość, telekomunikacja, transport, ochrona mieszkań, w przemyśle (fabryki, magazyny, biura) i w wielu innych 2. Podstawowe funkcje Odczyt i zapis obrazu z kamer w rozdzielczości Full HD, AHD, D1 Złącza VGA i HDMI umożliwia podłączenie do monitora lub telewizora Automatyczne wykrywanie kamer w sieci lokalnej, prosta konfiguracja System operacyjny oparty na systemie Linux, gwarantujący stabilność działania Kompresja wideo H.264 daje możliwość nagrania materiału wideo w wysokiej rozdzielczości, oraz znacznie zmniejszy zapotrzebowania na miejsce do przechowywania i przepustowości sieci. H.264 ma o ponad połowę mniejsze wymagania niż MPEG4, MJPEG Wsparcie dla protokołu Onvif Wbudowany serwer www dzięki czemu mamy możliwość obsługi przez przeglądarkę Internet Explorer. Możliwość podglądu kamer za pomocą urządzeń przenośnych z systemem: Android, BlackBerry, Apple ios, Windows Mobile Darmowe oprogramowanie CMS z możliwością podglądu do 64 obrazów P2P/Chmura prosta i łatwa konfiguracja połączenia Internetowego 4

5 3. Panel przedni i tylny W tym rozdziale znajdują się zdjęcia i opisy obudów i złącz rejestratorów serii EVR EVR 4/8 2.0 Opis złącz: VIDEO IN V1 V4 : wejścia wideo AHD/analog A-OUT : wyjście audio VGA : wyjście VGA HDMI : wyjście HDMI AUDIO IN A1 A4 : wejścia audio wejście LAN RJ45 : 1 szt USB 2.0 : 2 szt RS485 : interfejs komunikacyjny, np. do kamer szybkoobrotowych DC 12V : wejście zasilania 3.2 EVR 8/

6 Opis złącz: VIDEO IN V1 V8 : wejścia wideo AHD/analog A-OUT : wyjście audio VGA : wyjście VGA HDMI : wyjście HDMI AUDIO IN A1 A4 : wejścia audio wejście LAN RJ45 : 1 szt USB 2.0 : 2 szt RS485 : interfejs komunikacyjny, np. do kamer szybkoobrotowych DC 12V : wejście zasilania 3.3 EVR 16/8 2.0 Opis złącz: VIDEO IN V1 V16 : wejścia wideo AHD/analog ALARM I/O : 4 wejścia / 1 wyjście alarmowe A-OUT : wyjście audio VGA : wyjście VGA HDMI : wyjście HDMI AUDIO IN A1 A6 : wejścia audio wejście LAN RJ45 : 1 szt USB 2.0 : 3 szt 1 szt. przód / 2 szt. tył RS485 : interfejs komunikacyjny, np. do kamer szybkoobrotowych DC 12V : wejście zasilania 6

7 4. Podstawowa obsługa W poniższych rozdziałach opisana została podstawowa obsługa i konfiguracja rejestratorów serii EVR Podgląd Podgląd służy do wyświetlania obrazów z kamer w zależności od wybranego podziału. Do wyboru podziału służy szybkie menu. Na ekranie podglądu mamy wyświetlaną aktualną datę i godzinę oraz statusy kanałów. Statusy kanałów są wyświetlane w postaci ikon: ikona dyskietki włączone nagrywanie danego kanału ikona głośnika włączone nagrywanie audio przekreślona ikona głośnika nagrywanie audio wyłączone 4.2 Szybkie menu Dostęp do szybkiego menu uzyskujemy po wciśnięciu prawego przycisku myszy. Bez logowania możemy zmieniać podział ekranu opcje Widok Dostępne opcje: Menu zawiera opcje do konfiguracji rejestratora Przewodnik szybkie ustawienia krok po kroku Tryb nagrywania menu zmiany trybu nagrywania Odtwarzanie przeglądanie nagranego materiału Kontrola PTZ sterowanie kamerami szybkoobrotowymi przy pomocy menu ekranowego Kontrola koncentryczny sterowanie menu ekranowym OSD kamer z poziomu rejestratora Szybkoobr. PTZ sterowanie kamerami szybkoobrotowymi przy pomocy myszy Ustaw. Koloru ustawienia koloru dla aktualnie wybranej kamery (zielone podświetlenie wokół okna kamery) Wyj. TV ustawienia wyjścia VGA/HDMI Wyloguj menu służące do wyłączenia lub restartu rejestratora oraz wylogowania aktualnie zalogowanego użytkownika 7

8 4.3 Logowanie Dostęp do ustawień rejestratora jest możliwy po zalogowaniu użytkownika który posiada odpowiednie uprawnienia. Fabryczny użytkownik to admin z pustym hasłem. Uwaga! Hasło należy bezwzględnie zmienić w celu zabezpieczenia dostępu do rejestratora osobom do tego nieupoważnionym! 8

9 5. Menu Menu główne rejestratora. Za jego pomocą mamy możliwość konfiguracji wszystkich dostępnych funkcji rejestratora. 5.1 Nagrywanie W tym menu znajdujemy opcje dotyczące konfiguracji nagrywania, odtwarzania i archiwizacji nagranego materiału. 9

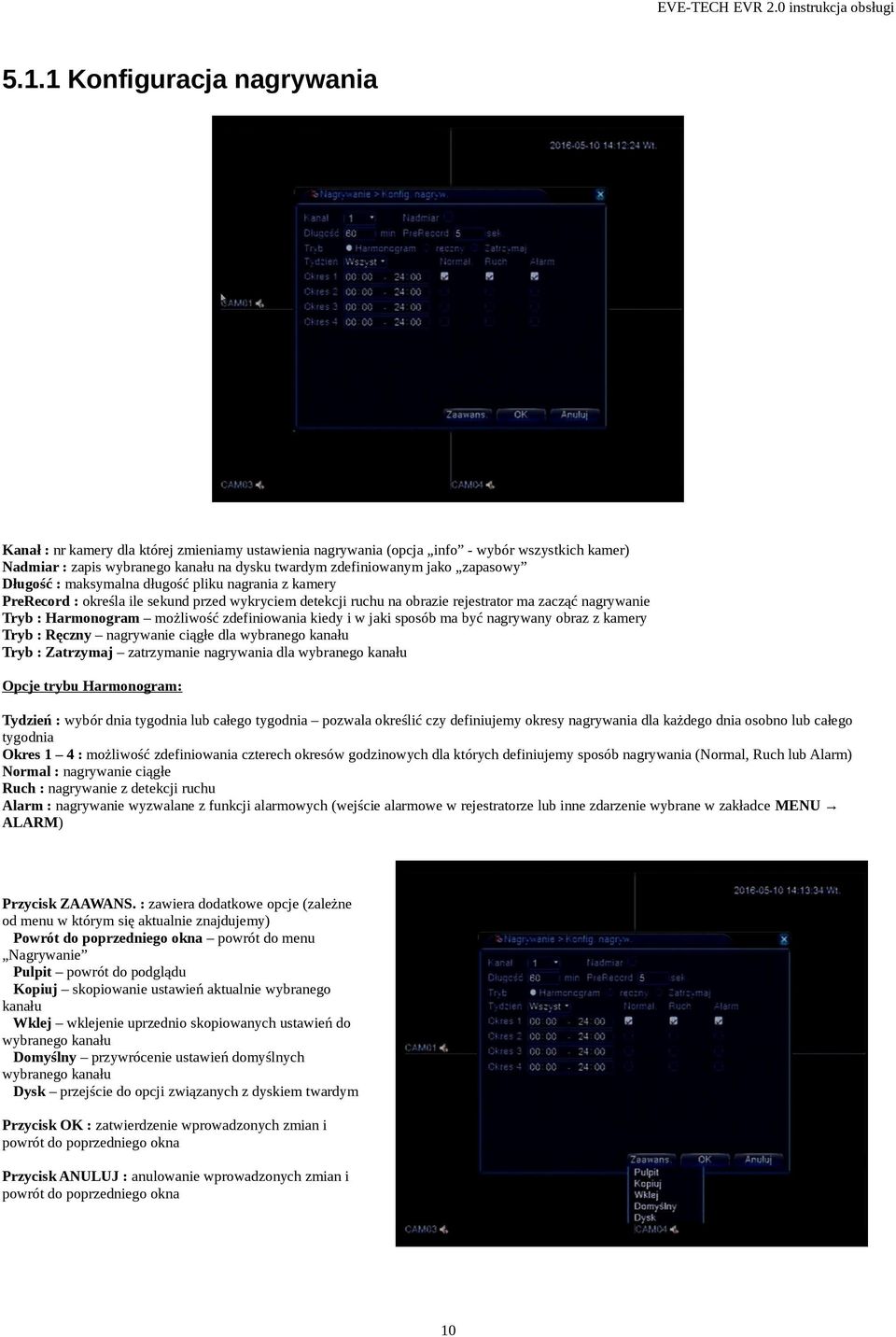

10 5.1.1 Konfiguracja nagrywania Kanał : nr kamery dla której zmieniamy ustawienia nagrywania (opcja info - wybór wszystkich kamer) Nadmiar : zapis wybranego kanału na dysku twardym zdefiniowanym jako zapasowy Długość : maksymalna długość pliku nagrania z kamery PreRecord : określa ile sekund przed wykryciem detekcji ruchu na obrazie rejestrator ma zacząć nagrywanie Tryb : Harmonogram możliwość zdefiniowania kiedy i w jaki sposób ma być nagrywany obraz z kamery Tryb : Ręczny nagrywanie ciągłe dla wybranego kanału Tryb : Zatrzymaj zatrzymanie nagrywania dla wybranego kanału Opcje trybu Harmonogram: Tydzień : wybór dnia tygodnia lub całego tygodnia pozwala określić czy definiujemy okresy nagrywania dla każdego dnia osobno lub całego tygodnia Okres 1 4 : możliwość zdefiniowania czterech okresów godzinowych dla których definiujemy sposób nagrywania (Normal, Ruch lub Alarm) Normal : nagrywanie ciągłe Ruch : nagrywanie z detekcji ruchu Alarm : nagrywanie wyzwalane z funkcji alarmowych (wejście alarmowe w rejestratorze lub inne zdarzenie wybrane w zakładce MENU ALARM) Przycisk ZAAWANS. : zawiera dodatkowe opcje (zależne od menu w którym się aktualnie znajdujemy) Powrót do poprzedniego okna powrót do menu Nagrywanie Pulpit powrót do podglądu Kopiuj skopiowanie ustawień aktualnie wybranego kanału Wklej wklejenie uprzednio skopiowanych ustawień do wybranego kanału Domyślny przywrócenie ustawień domyślnych wybranego kanału Dysk przejście do opcji związanych z dyskiem twardym Przycisk OK : zatwierdzenie wprowadzonych zmian i powrót do poprzedniego okna Przycisk ANULUJ : anulowanie wprowadzonych zmian i powrót do poprzedniego okna 10

11 5.1.2 Odtwarzanie Menu odtwarzanie, widoczne opcje i przyciski: 1. zamknięcie okna Odtwarzanie 2. menu wyboru odczytu nagranego materiału z rejestratora lub z pamięci zewnętrznej 3. kalendarz na którym wybieramy miesiąc i dzień odtwarzanego materiału na zielono zaznaczony jest wybrany dzień tygodnia na biało podświetlony jest dzień tygodnia w którym rejestrator nagrywał obraz z kamer strzałka w prawo przewija o miesiąc w prawo strzałka w lewo przewija o miesiąc w lewo wybranie miesiąca pozwala na jego zmianę przy pomocy listy rozwijanej wybranie roku pozwala na jego zmianę przy pomocy klawiatury ekranowej 4. wybór nr kamer z których chcemy zobaczyć nagrany materiał, ilość wybranych kanałów zależy od trybu pracy urządzenia. Przycisk info zaznacza wszystkie kanały Przycisk Lupa wyszukuje materiał z wybranych kamer i pokazuje materiał na osi czasu (7) 5. Przycisk pozwalający na podgląd ilości plików wideo z wybranego dnia przy pomocy listy 6. Przyciski do sterowania odtwarzanym materiałem 7. Oś czasu dla wybranego dnia 8. Tryb Synchro jeśli zaznaczony, odtwarzany materiał wideo jest synchronizowany ze wszystkimi wybranymi kanałami 9. Przyciski przefiltrowania osi czasu do wyświetlania konkretnego typu nagranego materiału 10. Zmiana skali osi czasu (24godz., 2godz., 1godz., 30min.) ułatwiająca zlokalizowanie wyszukiwanego zdarzenia 11

12 Powrót do poprzedniego menu: powrót do menu Nagrywanie Zatrzymaj odtwarzanie: zatrzymanie aktualnie odtwarzanego materiału Pełny ekran: przełączenie odtwarzania na pełny ekran Tryb odtwarzania: Pełne kodowanie : Odtwarzanie wszystkich nagranych ramek obrazu (najwyższa jakość odtwarzanego obrazu) Średnie kodowanie : Odtwarzanie co drugiej nagranej ramki obrazu Pomiń kodowanie : Odtwarzanie tylko kluczowych ramek nagranego obrazu (największa prędkość odtwarzanego obrazu) 12

13 5.1.3 Archiwizacja Archiwizacja pozwala na nagranie zapisanego materiału na dysku twardym zamontowanym w rejestratorze na dysk przenośny lub pendrive. Urządzenie podpięte do rejestratora przed wejściem do archiwizacji powinno być widoczne po otworzeniu się okna z listą urządzeń. Jeżeli urządzenie nie jest widoczne, należy upewnić się czy zostało dobrze podłączone do gniazda USB. Następnie wciskamy przycisk RUCH aby odświeżyć listę. Jeżeli urządzenie w dalszym ciągu nie pojawia się na liście należy zmienić urządzenie, na które chcemy zgrać materiał z rejestratora. Opis przycisków: RUCH odświeżenie listy urządzeń podpiętych do portów USB rejestratora BACKUP przejście do nagrywania materiału PALIĆ przejście do nagrywania obrazu na żywo na urządzenie podpięte do portu USB WYKASUJ usunięcie wszystkich danych znajdujących się na wybranym urządzeniu na liście ZATRZYMAJ zatrzymanie nagrywania materiału na pamięć USB uruchomioną przez funkcję BACKUP ANULUJ powrót do menu Nagrywanie 13

14 Po wciśnięciu przycisku BACKUP możemy zgrać wybrany zakres materiału na pamięć USB. Wybieramy TYP nagrania, określamy KANAŁ (nr kamery z której chcemy grać materiał), następnie określamy POCZĄTEK materiału (data i godzina rozpoczęcia) oraz KONIEC (data i godzina zakończenia). Po określeniu tych parametrów, wciskamy przycisk DODAJ aby dodać wybrany zakres materiału na listę poniżej. Jeżeli chcemy dodać materiał z kolejnej kamery, powtarzamy procedurę. Przycisk USUŃ kasuje całą zawartość listy! Po dodaniu wszystkich nagrań na listę wybieramy format nagrania (h.264 lub avi) i wciskamy przycisk ROZPOCZNIJ aby zapisać dane na pamięci USB. Po skończeniu procesu nagrywania na ekranie pojawi się stosowny komunikat. 14

15 5.2 Alarm Znajdują się tutaj informacje podzielone na następujące kategorie: DETEKCJA ustawienia dotyczące nagrywania przy pomocy detekcji ruchu MASKOWANIE akcje podejmowane w przypadku zamaskowania/zakrycia kamery UTRATA WIDEO akcje podejmowane w przypadku zaniku sygnału wideo NIETYPOWY ustawienia dodatkowych zdarzeń Detekcja UWAGA! Detekcja ruchu będzie działać poprawnie jeżeli włączymy ją dla danego kanału w: 1. MENU NAGRYWANIE KONFIGURACJA NAGRYWANIA, zaznaczamy kropkę przy opcji HARMONOGRAM oraz zostawiamy zaznaczoną opcję RUCH dla wybranego lub wszystkich kanałów wideo 2. Uruchomimy dla wybranego lub wszystkich kanałów i ustawimy sposób działanie detekcji ruchu w menu: MENU ALARM DETEKCJA Domyślnie detekcja ruchu w rejestratorze jest wyłączona, należy włączyć ją dla wybranego lub wszystkich kanałów wideo w zależności od potrzeb. Po zaznaczeniu kwadratu przy napisie ZEZWÓL uzyskujemy dostęp do funkcji związanych z detekcją ruchu. Każdy kanał jest konfigurowany oddzielne lub razem po wybraniu opcji INFO z listy rozwijanej kanałów. Dostępne opcje bez włączania detekcji: KANAŁ wybór kanału wideo dla którego chcemy skonfigurować detekcję ruchu ZEZWÓL włączenie lub wyłączenie detekcji ruchu dla wybranego KANAŁU wideo Opcje dostępne po włączeniu detekcji dla wybranego kanału: CZUŁOŚĆ sposób działania algorytmu wykrywania zmian na obrazie, 6 poziomów czułości (B.NISKA, NISKA, ŚREDNIA, WYSOKA, B.WYSOKA, MAKSYMALNA) REGION wciskając przycisk USTAW mamy możliwość zdefiniowania obszaru działania detekcji ruchu czerwone pole detekcja aktywna czarne pole detekcja nieaktywna powrót do ustawień należy wcisnąć prawy przycisk myszy 15

16 OKRES wciskając przycisk ustaw mamy możliwość zdefiniowania okresów czasu działania detekcji ruchu dla każdego dnia tygodnia. Dla każdego dnia możemy ustawić cztery zakresy czasu od-do. INTERWAŁ przerwa pomiędzy detekcjami ruchu, ustawiania w sekundach NAGRYWANIE KANAŁU (KANAŁ REKORDU) wybór kanału który ma się nagrywać przy detekcji ruchu. Jeżeli chcemy aby rejestrator nagrywał obraz z kanału nr 1 przy detekcji z kanału nr 1 zaznaczmy 1. Bez zaznaczenia nr kamery, rejestrator pokaże ikonę ruchu na podglądzie ale nie uruchomi nagrywania z kamery (ikona dyskietki) ŚCIEŻKA uruchomienie ścieżki podglądu z wybranych kamer po kolei ZWŁOKA czas nagrywania po wystąpieniu detekcji, w sekundach WYŚWIETL POWIADOMIENIE wyświetla powiadomienie na ekranie podglądu WYŚLIJ wysyła wiadomość na adres (MENU SYSTEM Netservice ) BRZĘCZYK sygnał dźwiękowy ZAPIS DO DZIENNIKA zapisanie informacji o detekcji ruchu w logach rejestratora WYSYŁ NA FTP wysyłanie informacji na zdefiniowany serwer FTP (MENU SYSTEM Netservice FTP) 16

17 KOMÓRKA ZGŁASZANIE wysyłanie informacji typu PUSH na telefon komórkowy, wymagane posiadanie skonfigurowanej aplikacji XMEYE na telefonie komórkowym lub tablecie i włączonym dostępie do internetu (WIFI lub dane komórkowe) AKTYWACJA PTZ detekcja ruchu może aktywować kamerę szybkoobrotową poprzez wywołanie odpowiedniego PRESETU, ŚCIEŻKI lub WZORU. Po wciśnięciu przycisku USTAW, możemy wybrać na którym kanale znajduje się kamera szybkoobrotowa, jakie działanie ma podjąć (PRESET, ŚCIEŻKA lub WZÓR) oraz numer tego działania Maskowanie Ustawienia działań podejmowanych przez rejestrator w przypadku zamaskowania obrazu z kamery. Dostępne opcje bez włączania maskowania: KANAŁ wybór kanału wideo dla którego chcemy skonfigurować maskowanie ZEZWÓL włączenie lub wyłączenie maskowania dla wybranego KANAŁU wideo Opcje dostępne po włączeniu detekcji dla wybranego kanału: CZUŁOŚĆ sposób działania algorytmu maskowania na obrazie, 6 poziomów czułości (B.NISKA, NISKA, ŚREDNIA, WYSOKA, B.WYSOKA, MAKSYMALNA) OKRES wciskając przycisk ustaw mamy możliwość zdefiniowania okresów czasu działania maskowania dla każdego dnia tygodnia. Dla każdego dnia możemy ustawić cztery zakresy czasu od-do. 17

18 NAGRYWANIE KANAŁU (KANAŁ REKORDU) wybór kanału który ma się nagrywać przy maskowaniu. Jeżeli chcemy aby rejestrator nagrywał obraz z kanału nr 1 przy maskowaniu z kanału nr 1 zaznaczmy 1. Bez zaznaczenia nr kamery, rejestrator pokaże ikonę maskowania na podglądzie ale nie uruchomi nagrywania z kamery (ikona dyskietki) ŚCIEŻKA uruchomienie ścieżki podglądu z wybranych kamer po kolei ZWŁOKA czas nagrywania po wystąpieniu maskowania, w sekundach WYŚWIETL POWIADOMIENIE wyświetla powiadomienie na ekranie podglądu WYŚLIJ wysyła wiadomość na adres (MENU SYSTEM Netservice ) BRZĘCZYK sygnał dźwiękowy ZAPIS DO DZIENNIKA zapisanie informacji o maskowaniu w logach rejestratora WYSYŁ NA FTP wysyłanie informacji na zdefiniowany serwer FTP (MENU SYSTEM Netservice FTP) KOMÓRKA ZGŁASZANIE wysyłanie informacji typu PUSH na telefon komórkowy, wymagane posiadanie skonfigurowanej aplikacji XMEYE na telefonie komórkowym lub tablecie i włączonym dostępie do internetu (WIFI lub dane komórkowe) AKTYWACJA PTZ maskowanie może aktywować kamerę szybkoobrotową poprzez wywołanie odpowiedniego PRESETU, ŚCIEŻKI lub WZORU. Po wciśnięciu przycisku USTAW, możemy wybrać na którym kanale znajduje się kamera szybkoobrotowa, jakie działanie ma podjąć (PRESET, ŚCIEŻKA lub WZÓR) oraz numer tego działania. 18

19 5.2.3 Utrata wideo Ustawienia działań podejmowanych przez rejestrator w przypadku utraty obrazu z kamery. Dostępne opcje bez włączania utraty wideo: KANAŁ wybór kanału wideo dla którego chcemy skonfigurować utratę wideo ZEZWÓL włączenie lub wyłączenie utraty wideo dla wybranego KANAŁU wideo Opcje dostępne po włączeniu utraty wideo dla wybranego kanału: CZUŁOŚĆ sposób działania algorytmu maskowania na obrazie, 6 poziomów czułości (B.NISKA, NISKA, ŚREDNIA, WYSOKA, B.WYSOKA, MAKSYMALNA) OKRES wciskając przycisk ustaw mamy możliwość zdefiniowania okresów czasu działania utraty wideo dla każdego dnia tygodnia. Dla każdego dnia możemy ustawić cztery zakresy czasu od-do. NAGRYWANIE KANAŁU (KANAŁ REKORDU) wybór kanału który ma się nagrywać przy utracie wideo. Jeżeli chcemy aby rejestrator nagrywał obraz z kanału nr 1 przy utracie wideo z kanału nr 1 zaznaczmy 1. Bez zaznaczenia nr kamery, rejestrator pokaże ikonę maskowania na podglądzie ale nie uruchomi nagrywania z kamery (ikona dyskietki) ŚCIEŻKA uruchomienie ścieżki podglądu z wybranych kamer po kolei ZWŁOKA czas nagrywania po wystąpieniu utraty wideo, w sekundach WYŚWIETL POWIADOMIENIE wyświetla powiadomienie na ekranie podglądu WYŚLIJ wysyła wiadomość na adres (MENU SYSTEM Netservice ) 19

20 BRZĘCZYK sygnał dźwiękowy ZAPIS DO DZIENNIKA zapisanie informacji o maskowaniu w logach rejestratora WYSYŁ NA FTP wysyłanie informacji na zdefiniowany serwer FTP (MENU SYSTEM Netservice FTP) KOMÓRKA ZGŁASZANIE wysyłanie informacji typu PUSH na telefon komórkowy, wymagane posiadanie skonfigurowanej aplikacji XMEYE na telefonie komórkowym lub tablecie i włączonym dostępie do internetu (WIFI lub dane komórkowe) AKTYWACJA PTZ utrata wideo może aktywować kamerę szybkoobrotową poprzez wywołanie odpowiedniego PRESETU, ŚCIEŻKI lub WZORU. Po wciśnięciu przycisku USTAW, możemy wybrać na którym kanale znajduje się kamera szybkoobrotowa, jakie działanie ma podjąć (PRESET, ŚCIEŻKA lub WZÓR) oraz numer tego działania Nietypowy Pozostałe zdarzenia alarmowe, które możemy aktywować znajdują się w tym menu. Do wyboru mamy: BRAK DYSKU awaria dysku lub jego brak BŁĄD DYSKU DANYCH błąd zapisu danych na dysku BRAK MIEJSCA NA DYSKU zapełniony dysk twardy BRAK POŁĄCZENIA Z SIECIĄ utrata połączenia z siecią LAN KONFLIKT IP! - konflikt adresów ip w sieci lokalnej, inne urządzenie w sieci lokalnej ma taki sam adres IP jak rejestrator 20

21 Zdarzenia te aktywujemy opcją ZEZWÓL i włączamy dla nich odpowiednie powiadomienie: WYŚWIETL POWIADOMIENIE wyświetla powiadomienie na ekranie podglądu BRZĘCZYK sygnał dźwiękowy KOMÓRKA ZGŁASZANIE wysyłanie informacji typu PUSH na telefon komórkowy, wymagane posiadanie skonfigurowanej aplikacji XMEYE na telefonie komórkowym lub tablecie i włączonym dostępie do internetu (WIFI lub dane komórkowe) WYŚLIJ wysyła wiadomość na adres (MENU SYSTEM Netservice ) 5.3 System Znajdziemy tutaj ustawienia ogólne, ustawienia kodowania, ustawienia sieciowe, zaawansowane ustawienia sieciowe Netservice, ustawienia wyświetlania, ustawienia PTZ, ustawienia portu szeregowego RS232, ustawienia Ścieżki i ustawienia związane z zarządzaniem kanałów Ogólne Ustawienia ogólne pozwalają na zmianę podstawowych opcji urządzenia: 21

22 Strefa czasowa pozwala dopasować strefę czasową do aktualnej lokalizacji urządzenia Czas systemu ustawianie daty i godziny urządzenia Format daty zmiana wyświetlania formatu daty w urządzeniu RRRR MM DD rok, miesiąc, dzień MM DD RRRR miesiąc, dzień, rok DD MM RRRR dzień, miesiąc, rok Czas letni ustawienia dotycząc zmiany czasu letniego na zimowy Separator daty możliwość zmiany znaku separującego w dacie urządzenia Format czasu zmiana wyświetlania formatu czasu, do wyboru 24 lub 12 godzin Język możliwość zmiany języka menu urządzenia Dysk pełny możliwość zmiany zachowania rejestratora w zależności od zapełnienia dysku twardego Zakończ nagrywanie rejestrator nie nadpisuje dysku po jego zapełnieniu Nadpisuj rejestrator kasuje najstarsze nagrania i w to miejsce nagrywa nowe nr DVR numer urządzenia wymagany przy ustawianiu pilota Standard Wideo wybór standardu wideo PAL lub NTSC Auto wylogowanie czas po jakim urządzenie wyloguje użytkownika Nazwa urządzenia nazwa wykorzystywana przy rozsyłaniu wiadomości Kodowanie Opcje kodowania powalają na ustawienie wielkości strumienia wideo z kamery wykorzystywanego do nagrywania materiału na rejestratorze oraz strumienia dodatkowego wykorzystywanego do podglądu zdalnego. KANAŁ wybór kamery dla której chcemy zmienić opcje kodowania obrazu KOMPRESJA wybór typu kompresji (zależny od urządzenia, domyślnie h.264) ROZDZIELCZOŚĆ wybór rozdzielczości zapisywanego obrazu, dostępne tryby są zależne od podpiętej kamery i sposobu w jaki rejestrator ostał ustawiony. ILOŚĆ KL/S ilość klatek na sekundę, zależne od rozdzielczości TYP STRUMIENIA sposób kodowania, CBR stały strumień o zdefiniowanym transferze, VBR zmienny strumień o dynamicznym transferze JAKOŚĆ opcja aktywna przy wybranym typie strumienia VBR, pozwala na wybór jakości obrazu (6 poziomów) TRANSFER kb/s opcja aktywna przy wybranym typie strumienia CBR, pozwala na wybór wielkości strumienia INTERWAŁ 1 KLATKI parametr określający częstotliwość wysyłania klatek kluczowych z kamery do rejestratora VIDEO/AUDIO włączenie lub wyłączenie wideo lub audio dla strumienia głównego i dodatkowego 22

23 5.3.3 Sieć Ustawienia sieciowe rejestratora, poprawna konfiguracja jest wymagana do bezkonfliktowej pracy w sieci lokalnej oraz do podglądu przez INTERNET. UWAGA! W celu uniknięcia zawirusowania/uszkodzenia urządzenia nie należy używać DMZ do przekierowana wszystkich portów na rejestrator. Dostępne opcje: KARTA SIECIOWA wybór karty sieciowej dla której chcemy zmienić ustawienia DHCP włączenie lub wyłączenie automatycznego przydzielania adresu IP przez serwer DHCP, włączenie tej opcji nie pozwala na ręczną edycję adresu ip, maski podsieci oraz bramy urządzenia ADRES IP adres ip rejestratora, przy ręcznym ustawieniu należy dopasować go sieci lokalnej MASKA PODSIECI przy ręcznym ustawieniu należy dopasować go sieci lokalnej BRAMA adres routera do którego wpięty jest rejestrator (bezpośrednio lub przez switch) GŁÓWNY DNS główny serwer nazw zależny od operatora internetu DRUGI DNS zapasowy serwer nazw zależny od operatora internetu MEDIA PORT port do przesyłu danych z urządzenia, wymagane przekierowanie w przypadku korzystania z podglądu przez internet PORT HTTP port dostępowy przez przeglądarkę WWW, wymagane przekierowanie w przypadku korzystania z podglądu przez internet, należy wtedy zmienić na inny niż port 80 niekolidujący z innymi urządzeniami w sieci lokalnej SZYBKI TRANSFER możliwość wymuszenia szybkiego ściągania z rejestratora TRANSFER SIECIOWY możliwość dopasowania transferu, dostępne trzy tryby: ADAPTACYJNY, WG JAKOŚCI, WG SZYBKOŚCI 23

24 5.3.4 NetService Zaawansowane ustawienia sieciowe. PPPoE możliwość skonfigurowania połączenia PPPoE poprzez podanie nazwy użytkownika i hasła NTP pozwala na synchronizowanie zegara w rejestratorze przy pomocy zewnętrznego serwera czasu. Do poprawnego działania potrzebny jest adres serwera czasu, port i określenie co ile minut rejestrator ma uaktualniać zegar. 24

25 konfiguracja serwera smtp do wysyłania z powiadomieniami o stanie urządzenia na zdefiniowany adres . Filtr IP pozwala na zdefiniowanie białej i czarnej listy adresów IP które mogą lub nie, łączyć się z urządzeniem. DDNS - /dynamiczny system nazw domenowych/ jest metodą, protokołem lub usługą sieciową, która umożliwia urządzeniom sieciowym takim jak router bądź rejestrator korzystających z adresów IP, zakomunikować w czasie rzeczywistym (ad-hoc) serwerowi nazw zmianę obecnej konfiguracji DNS w postaci skonfigurowanych domen, adresów oraz innych danych zamieszczonych w rekordach DNS. Popularnym zastosowaniem DDNS jest umożliwienie bramce internetowej ze zmiennym adresem IP otrzymania stałej nazwy hosta, która jest rozwiązywana przez standardowe zapytania DNS aplikacji działających w sieci Internet. W rejestratorze można skonfigurować następujące usługi DDNS: CN99 DynDns Oray NO-IP MYQ-SEE darmowy rejestracja na stronie Do poprawnego działania wymagane jest podanie: nazwy domeny, użytkownika oraz hasła. (Więcej informacji w rozdziale 6. Konfiguracja 25

26 Sieciowa) FTP możliwość skonfigurowania serwera FTP w celu wysyłania nagrań z rejestratora. Do poprawnego działania należy podać: adres serwera FTP, port, nazwę użytkownika oraz hasło dodatkowo określamy długość pliku wideo i lokalizację w której mają być zapisywane pliki na serwerze. ARSP alternatywna metoda logowania do rejestratora przy pomocy nr seryjnego, funkcja aktualnie nie działa Serwer Alarmu wysyłania alarmów z rejestratora na zewnętrzny serwer, funkcja aktualnie nie działa 26

27 Konfiguracja 3G możliwość skonfigurowania połączenia 3G, wymagany zewnętrzny modem 3G na USB z aktywną kartą sim. Dostępne opcje: TYP: typ połączenia, do wyboru: AUTO, TD-SCDMA, WCDMA, CDMA1.x, GPRS, EVDO BEZPRZEWODOWE AP: nazwa punktu dostępowego NUMER: numer dostępowy do usługi 3G NAZWA UŻYTKOWNIKA: login do usługi 3G HASŁO: hasło do usługi 3G ADRES IP: aktualnie przydzielony adres IP przy poprawnym połączeniu 3G UpnP automatyczna konfiguracja portów komunikacyjnych rejestratora, wymagane jest włączenie tej funkcji na routerze 27

28 Wifi podłączenie rejestratora do sieci lokalnej przy pomocy WIFI, wymagana zewnętrzna karta WIFI na USB zgodna z rejestratorem. Adres IP można ustawić ręcznie lub poprzez DHCP, dołączenie do wyszukanej sieci WIFI wymaga wybrania nazwy tej sieci z listy i wprowadzenie aktualnego hasła. Uwaga! Aby rejestrator poprawnie wykrył kartę WIFI USB, należy na wyłączonym urządzeniu podpiąć kartę WIFI do portu USB i włączyć rejestrator. Jeżeli rejestrator dalej nie widzi karty WIFI należy zmienić ją na inny model. RTSP funkcja która pozwala na włączenie transmisji RTSP na zdefiniowanym przez użytkownika porcie, domyślnie

29 Chmura włączenie lub wyłączenie chmury, służącej do połączeń P2P oraz określenie wartości MTU. PMS / Komórka konfiguracja wiadomości typu PUSH odbieranych na smartfonach z zainstalowaną aplikacją XMEYE. Do działania wymagane jest podłączenie do internetu i skonfigurowanie rejestratora oraz telefon z aktywnym połączeniem internetowym WIFI lub dane komórkowe. 29

30 5.3.5 Wyświetlanie Ustawienia te pozwalają na zmianę nazw kanałów, włączanie lub wyłączanie wyświetlania poszczególnych elementów na ekranie podglądu, zmianę rozdzielczości, wybór priorytetu wyświetlania pomiędzy VGA a HDMI w instalacja wielomonitorowych oraz zmianę położenia wyświetlanego czasu i nazwy kanału. Zmiana priorytetu wyjścia VGA/HDMI: Priorytet VGA wyświetlanie obrazu tylko na wyjściu VGA Priorytet HDMI wyświetlanie obrazu na wyjściu VGA i HDMI 30

31 5.3.6 Ustawienia PTZ Możliwość skonfigurowania połączenia RS485 pomiędzy kamerami a rejestratorem. Poniższe ustawienia należy dopasować do kamery szybkoobrotowej podpiętej do rejestratora aby zapewnić poprawną pracę obu urządzeń. KANAŁ wybór numeru kamery dla którego wprowadzamy ustawienia PROTOKÓŁ zgodny z ustawieniami w kamerze ADRES adres ID kamery SZYBKOŚĆ TRANSMISJI szybkość transmisji danych pomiędzy kamerą a rejestratorem BITY DANYCH BITY STOPU PARZYSTOŚĆ RS232 Ustawienia portu RS

32 5.3.8 Ścieżka Ustawienia dotyczące zmiany wyświetlania obrazu z kamery z zadanym interwałem czasowym. Znajduję się tu także opcja zmiany interwału dla ścieżki podglądu w przypadku wystąpienia alarmu Zarządzanie kanałami W tym menu mamy możliwość w zależności od wersji rejestratora, na zmianę trybu pracy urządzenia. Polega to na przełączeniu rejestratora w inny tryb pracy w celu zmniejszenia obsługiwanej rozdzielczości lub przełączenia rejestrator w tryb hybrydowy lub tylko do obsługi kamer IP. UWAGA! Zmiana trybu pracy urządzenia w tryb hybrydowy lub tryb IP zmienia układ podglądu oraz menu i dodaje kilka nowych opcji w ustawieniach urządzenia. Po takiej zmianie należy skorzystać z instrukcji do rejestratorów serii EVN w celu konfiguracji i obsługi kamer IP. 32

33 Lista trybów pracy rejestratora EVR 4/8 2.0 FullHD EVR 4/8 2.0 FullHD Tryb pracy Ilość odtwarzanych kanałów 4x AHDH 1080p 4 4x AHDM 720p 4 4x AHDL / 960H / ANALOG 4 4x AHDM 720p + 4x IP 720p 4 2x IP 1080p + 2x IP 720p 4 8x IP 720p Lista trybów pracy rejestratora EVR 8/8 2.0 FullHD EVR 8/8 2.0 FullHD Tryb pracy Ilość odtwarzanych kanałów 8x AHDH 1080p 4 8x AHDNH 1080n 8 4x AHDH 1080p + 4x IP 1080p 4 8x IP 1080p 4 16x IP 960P 9 4x IP 3Mpx 4 4x IP 5Mpx 2 33

34 Lista trybów pracy rejestratora EVR 16/8 2.0 FullHD EVR 16/8 2.0 FullHD Tryb pracy Ilość odtwarzanych kanałów 16x AHDH 1080p 16 16x AHDNH 1080p 16 8x AHDH 1080p 8 8x AHDH 1080p 4 8x AHDH 1080p + 8x IP 1080p 8 8x IP 1080p + 8x IP 960p 16 8x IP 3Mpx 8 8x IP 5Mpx 4 34

35 5.4 Zaawansowane W tej części znajdują się ustawienia zaawansowane rejestratora dotyczące dysku, użytkowników, aktualizacji oprogramowania, przywracania ustawień fabrycznych oraz import/export ustawień urządzenia Dysk Znajdują się tu opcje dotyczące obsługi dysku twardego podpiętego wewnątrz rejestratora. W zależności od modelu mogą to być jeden lub dwa dyski twarde. Po wybraniu dysku z listy możemy wykonać na nim następujące operacje: ODCZYT/ZAPIS ustawienie dysku w tryb odczytu i zapisu danych z kamer jest to ustawienie domyślne TYLKO ODCZYT ustawienie dysku w tryb tylko do odczytu, możliwe jest odczytywanie danych, zapis jest zablokowany ZAPASOWY ustawienie dysku jako zapasowy powoduje zapis na tym dysku kamer oznaczonych jako nadmiar w konfiguracji nagrywania FORMAT DYSKU kasowanie danych zapisanych na dysku twardym PRZYWRÓĆ próba naprawy i przywrócenia dysku do normalnego stanu PARTYCJE podział dysku na partycje 35

36 5.4.2 Konta Znajdują się tu opcje dotyczące użytkowników. Za pomocą tego menu można dodawać i usuwać samych użytkowników jak również dodawać i usuwać grupy uprawnień, definiujące prawa którymi posługują się użytkownicy. MODYFIKUJ KONTO modyfikowanie konta użytkownika MODYFIKUJ GRUPĘ modyfikowanie grupy uprawnień MODYFIKUJ HASŁO modyfikacja hasła użytkownika DODAJ KONTO dodawanie nowego użytkownika DODAJ GRUPĘ dodawanie grupy uprawnień USUŃ KONTO usuwanie wybranego użytkownika USUŃ GRUPĘ usuwanie grupy uprawnień 36

37 5.4.3 Użytkownicy Możemy tutaj sprawdzić jaki użytkownik jest aktualnie zalogowany do rejestratora. Dodatkowo możemy rozłączyć użytkownika. Wykonujemy to poprzez zaznaczenie użytkownika na liście użytkowników a następnie wciskamy przycisk Rozłączenie. 37

38 5.4.4 Wyjście TV Opcje pozwalające dopasować wielkość obrazu z rejestratora do podłączonego ekranu. Dostępne opcje: górny margines, dolny margines, lewy margines, prawy margines, regulacja pionowa, regulacja pozioma, jasność, kontrast, nasycenie, odcień Auto Podtrzymanie Ustawienia automatycznego restartu urządzenia. Można wybrać dzień tygodnia lub codzienny restart oraz godzinę ponownego uruchomienia. Dodatkowo można ustawić tutaj automatyczne kasowanie plików nagrań starszych niż zdefiniowana ilość dni w zakresie od 1 do 255. Ostatnią opcją jest możliwość wybrania automatycznej instalacji nowego oprogramowania z serwera producenta wymagane połączenie z internetem. 38

39 5.4.6 Przywracanie Opcje pozwalające na przywrócenie wybranych ustawień do ustawień fabrycznych lub wszystkich ustawień urządzenia. Aby przywrócić ustawienia, należy zaznaczyć odpowiednią kategorie i wcisnąć przycisk OK Aktualizacja Menu pozwalające na aktualizację urządzenia z pendrive'a i dodatkowo można włączyć lub wyłączyć wyszukiwanie aktualizacji na serwerze producenta. UWAGA! Aktualizacji z pendrive'a nie należy wykonywać na własną rękę, gdyż wgranie nieodpowiedniego oprogramowania może uszkodzić urządzenie oraz grozi to utratą gwarancji na rejestrator! 39

40 5.4.8 Dodatkowe Dodatkowe informacje o urządzeniu i ustawienia konserwacyjno-serwisowe Import/Export Menu pozwalające na eksportowanie i importowanie informacji z urządzenia na pendrive'a lub inne urządzenie USB. Eksportować można plik ze zdarzeniami (LOG) oraz ustawienia rejestratora. Importować do urządzenia możemy plik z ustawieniami wgranie złego pliku może uszkodzić urządzenie! 40

41 5.5 Info Znajdują się tutaj informacje podzielone na następujące kategorie: Informacje o HDD informacje o podpiętych dyskach twardych BPS bitrate dla każdego kanału podany w kb/s i mb/h 41

42 LOG log systemowy, zawiera informacje na temat wszystkich zdarzeń systemowych Wersja informacje na temat wersji rejestratora, znajduję się tu także nr seryjny urządzenia potrzebny do połączeń P2P przez chmurę 5.6 Wyloguj Menu pozwala na wylogowanie, wyłączenie lub ponowne uruchomienie urządzenia. 42

43 6. Konfiguracja sieciowa Poniższe kroki pozwalają zaznajomić się z konfiguracją dostępu przez sieć Internet do rejestratora. Pokazana instrukcja może nie zawierać wszystkich potrzebnych informacji lub mogą one być przedstawione ogólnikowo. Wymagana jest podstawowa wiedza związana konfiguracją sieci LAN i urządzeń sieciowych. Aplikacje dostępne do podglądu na komputerach z systemem Windows: CMS VMS obie dostępne są na stronie w zakładce wsparcie Aplikacje dostępne do podglądu na komputerach z systemem OSX: VMS aplikacja dostępna na stronie w zakładce wsparcie Aplikacje dostępne na telefonach i tabletach z system Android oraz ios: XMEYE 6.1 Połączenie przez P2P / Chmurę Połączenie przez Chmurę jest najprostszym rozwiązaniem. Jego zaletą i wadą jednocześnie jest łączenie z rejestratorem przy wykorzystaniu serwera producenta urządzenia. Aby skonfigurować to połączenie należy: 1. Wejść do MENU SYSTEM SIEĆ 2. Ustawić ADRES IP spoza zakresu DHCP, BRAMĘ, MASKĘ PODSIECI oraz DNS'y zgodnie z adresacją sieci lokalnej Port HTTP i MEDIA można zostawić fabryczny ale w przypadku problemów z połączeniem należy wykonać przekierowanie portów na routerze 3. Wchodzimy do MENU SYSTEM NETSERVICE 4. Wybieramy z listy opcję CHMURA / P2P lub klikamy na ikonę ołówka i zaznaczamy opcje ZEZWÓL oraz zatwierdzamy przyciskiem OK. 5. Uruchamiamy ponownie rejestrator 6. Po ponownym uruchomieniu wchodzimy do MENU INFO WERSJA 7. STAN NAT powinien mieć status połączony. 8. Zapisujemy nr seryjny urządzenia, będzie potrzebny do ustawienia połączenia w aplikacji XMEYE, CMS i VMS 6.2 Połączenie przy pomocy stałego adresu IP Połączenie możemy skonfigurować w przypadku posiadania stałego zewnętrznego adresu IP od dostawcy internetu. Aby skonfigurować to połączenie należy: 1. Wejść do MENU SYSTEM SIEĆ 2. Ustawić ADRES IP spoza zakresu DHCP, BRAMĘ, MASKĘ PODSIECI oraz DNS'y zgodnie z adresacją sieci lokalnej 3. Należy zmienić porty HTTP i MEDIA na inne niż fabryczne i przekierować je na adres rejestratora. Porty należy przekierować jako typ TCP/UDP 4. Po poprawnym skonfigurowaniu rejestratora i routera możemy sprawdzić czy porty są przekierowane poprawnie 43

44 wykorzystując do tego specjalne oprogramowanie lub stronę 5. Adres zewnętrzny i nr portów wykorzystujemy w konfiguracji urządzeń w aplikacjach XMEYE, CMS i VMS 6.3 Połączenie przy pomocy zmiennego adresu IP Połączenie konfigurujemy podobnie jak w przypadku stałego adresu IP, dodatkowo należy skonfigurować DDNS. Aby skonfigurować to połączenie należy: 1. Wejść do MENU SYSTEM SIEĆ 2. Ustawić ADRES IP spoza zakresu DHCP, BRAMĘ, MASKĘ PODSIECI oraz DNS'y zgodnie z adresacją sieci lokalnej 3. Należy zmienić porty HTTP i MEDIA na inne niż fabryczne i przekierować je na adres rejestratora. Porty należy przekierować jako typ TCP/UDP 4. Po poprawnym skonfigurowaniu rejestratora i routera możemy sprawdzić czy porty są przekierowane poprawnie wykorzystując do tego specjalne oprogramowanie lub stronę 5. Następnie należy skonfigurować usługę DDNS, dla posiadaczy rejestratorów marki EVE-TECH można zarejestrować się na stronie a następnie utworzyć konto użytkownika. Po poprawnym utworzeniu i zalogowaniu na konto, zakładamy domenę DDNS. 6. adres i hasło do strony oraz nazwę utworzonej domeny wykorzystujemy w MENU SYSTEM NETSERVICE DDNS 7. jeżeli konfiguracja jest poprawna i domena odświeża się poprawnie można przejść do konfiguracji programów XMEYE, CMS i VMS 6.4 Uwagi Dostęp do rejestratora z sieci lokalnej nie zawsze jest możliwa przy użyciu adresu zewnętrznego / domeny, należy wtedy w aplikacjach XMEYE, CMS i VMS dodać drugie urządzenie do połączeń lokalnych z tej samej podsieci. Instrukcje do konfiguracji programów XMEYE, CMS i VMS są dostępne osobno na stronie 44
