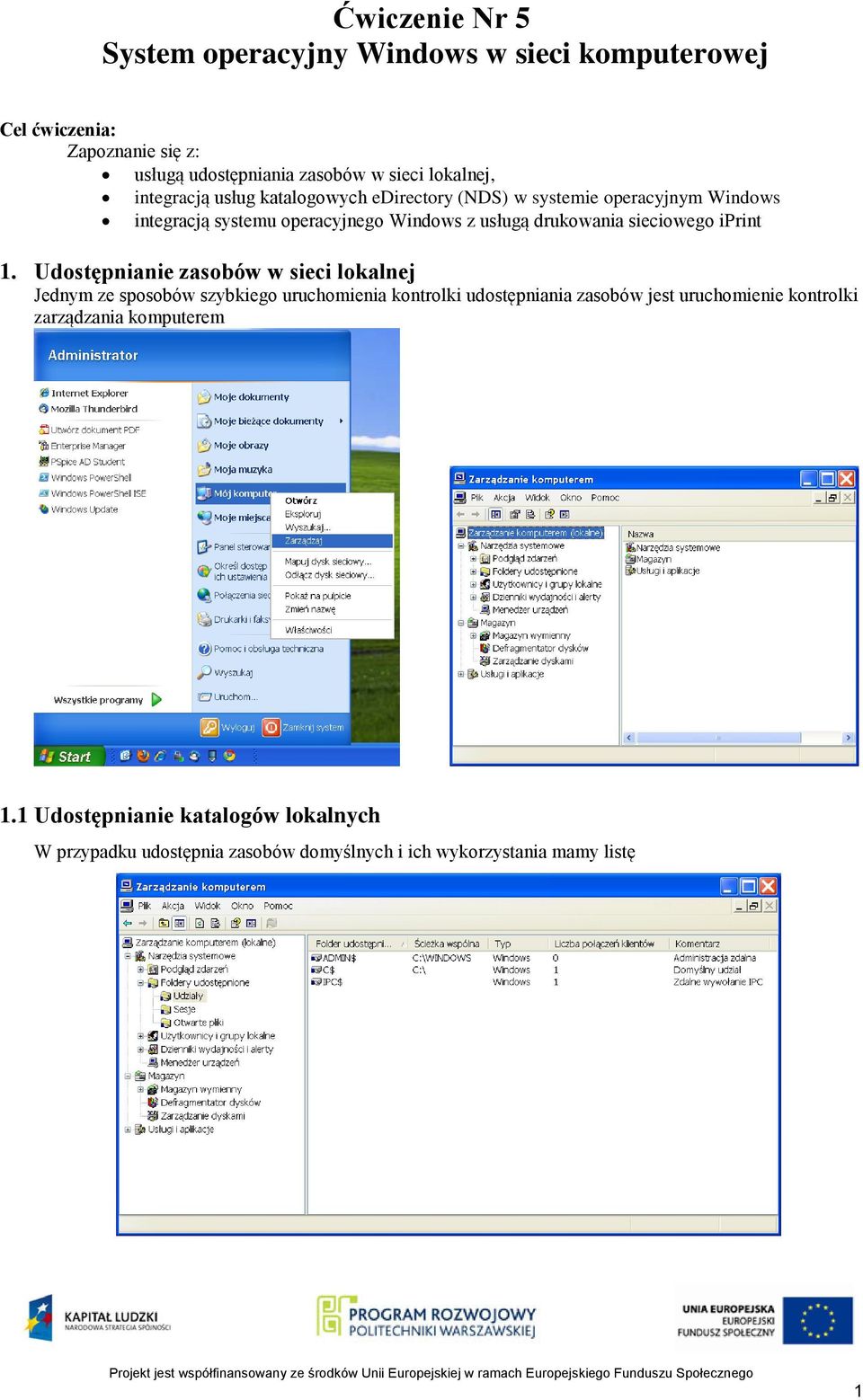

1 Ćwiczenie Nr 5 System operacyjny Windows w sieci komputerowej Cel ćwiczenia: Zapoznanie się z: usługą udostępniania zasobów w sieci lokalnej, integracją usług katalogowych edirectory (NDS) w systemie operacyjnym Windows integracją systemu operacyjnego Windows z usługą drukowania sieciowego iprint 1. Udostępnianie zasobów w sieci lokalnej Jednym ze sposobów szybkiego uruchomienia kontrolki udostępniania zasobów jest uruchomienie kontrolki zarządzania komputerem 1.1 Udostępnianie katalogów lokalnych W przypadku udostępnia zasobów domyślnych i ich wykorzystania mamy listę 1

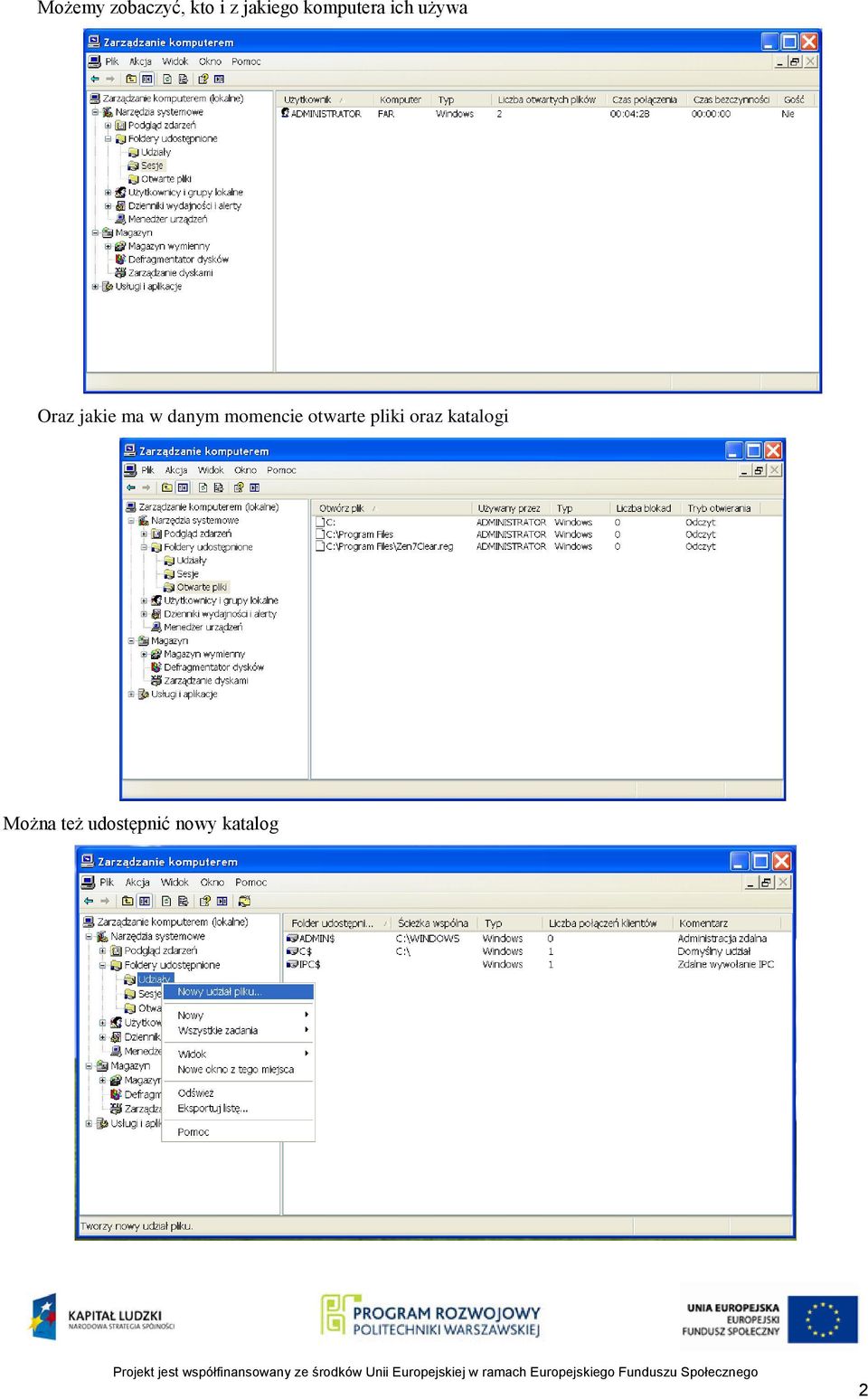

2 Możemy zobaczyć, kto i z jakiego komputera ich używa Oraz jakie ma w danym momencie otwarte pliki oraz katalogi Można też udostępnić nowy katalog 2

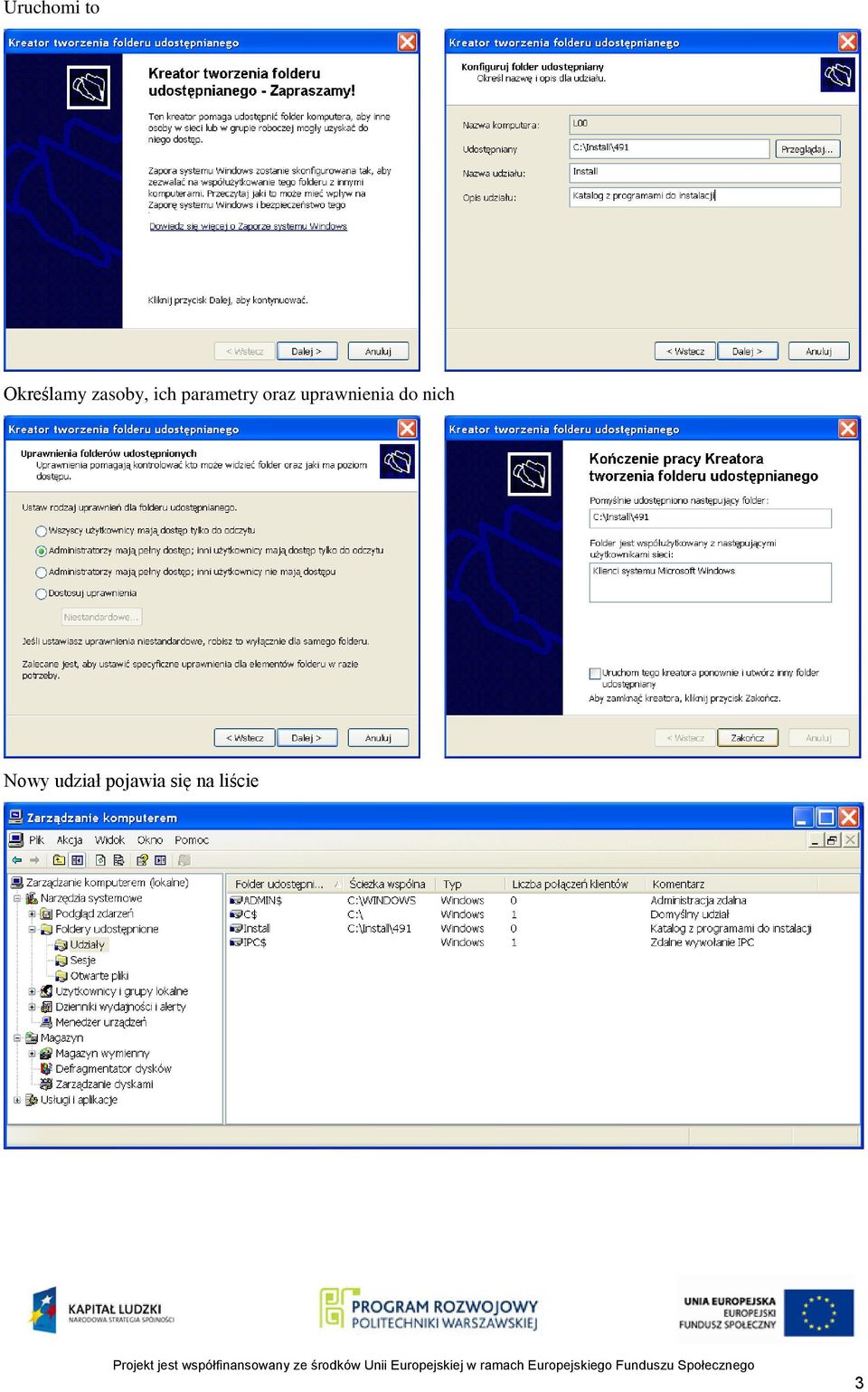

3 Uruchomi to Określamy zasoby, ich parametry oraz uprawnienia do nich Nowy udział pojawia się na liście 3

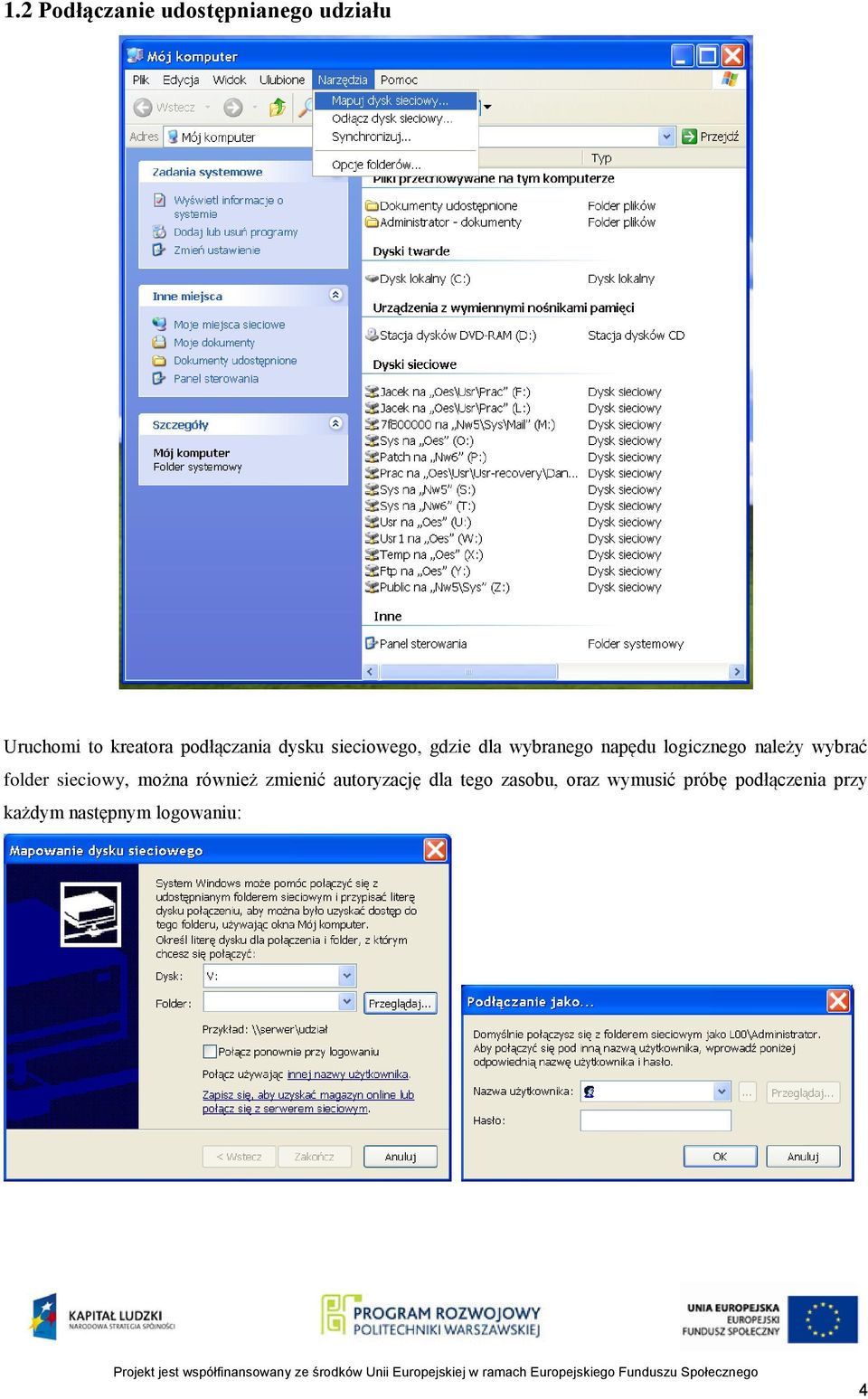

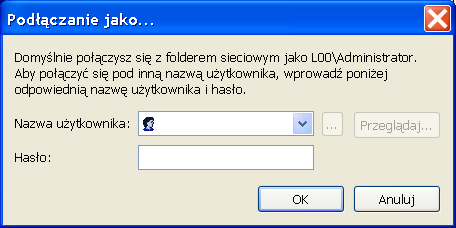

4 1.2 Podłączanie udostępnianego udziału Uruchomi to kreatora podłączania dysku sieciowego, gdzie dla wybranego napędu logicznego należy wybrać folder sieciowy, można również zmienić autoryzację dla tego zasobu, oraz wymusić próbę podłączenia przy każdym następnym logowaniu: 4

5 W przypadku powodzenia pojawi się napęd Na komputerze udostępniającym listy udziałów, sesji, otwartych plików będą wyglądały następująco: 5

6 1.3 Odłączanie dysku sieciowego 6

7 1.4 Wybór zasobu sieciowego z zadań sieciowych Po wyborze i ewentualnej autoryzacji mamy listę katalogów udostępnionych oraz niektórych usług brak jest na liście zasobów domyślnych 7

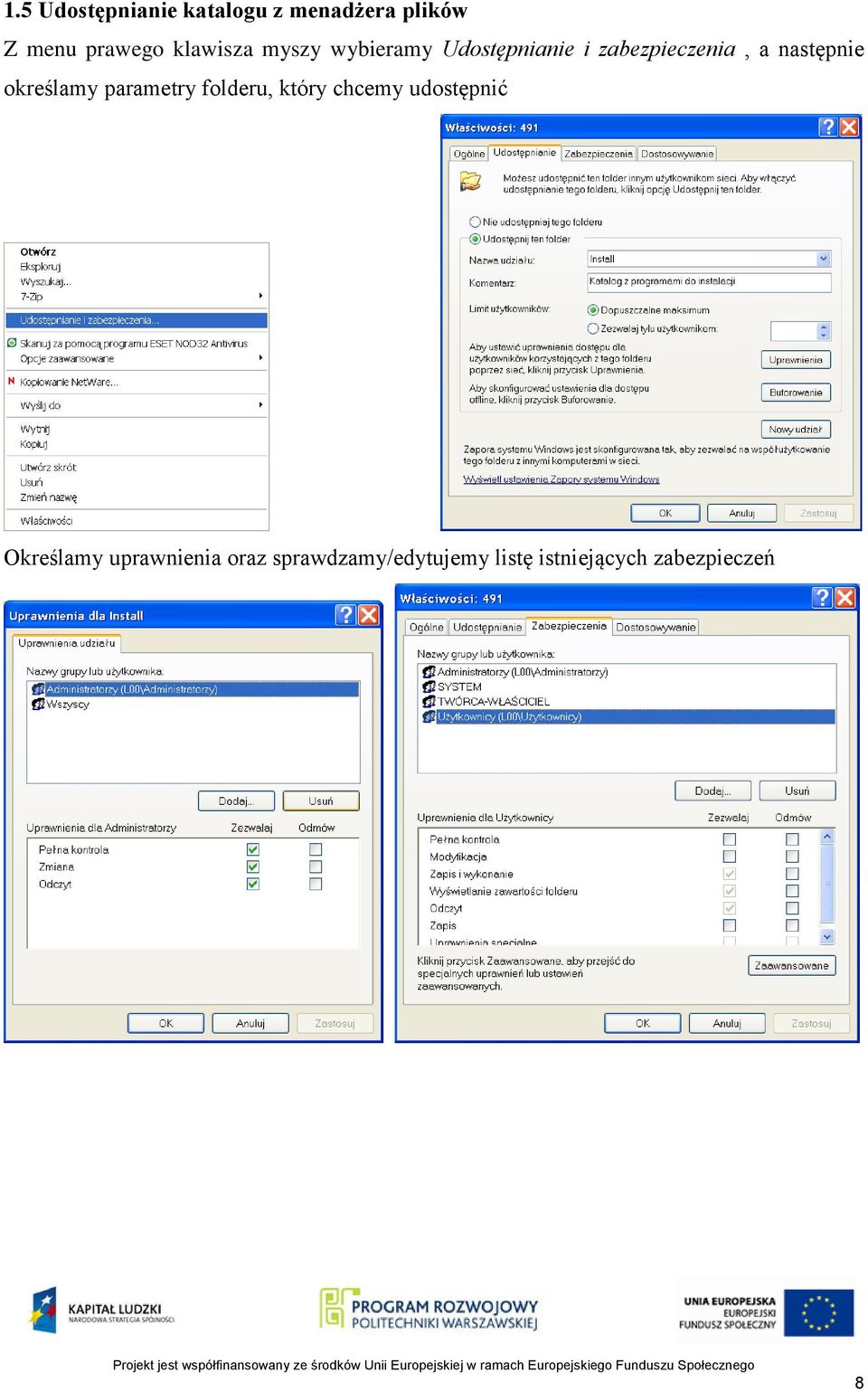

8 1.5 Udostępnianie katalogu z menadżera plików Z menu prawego klawisza myszy wybieramy Udostępnianie i zabezpieczenia, a następnie określamy parametry folderu, który chcemy udostępnić Określamy uprawnienia oraz sprawdzamy/edytujemy listę istniejących zabezpieczeń 8

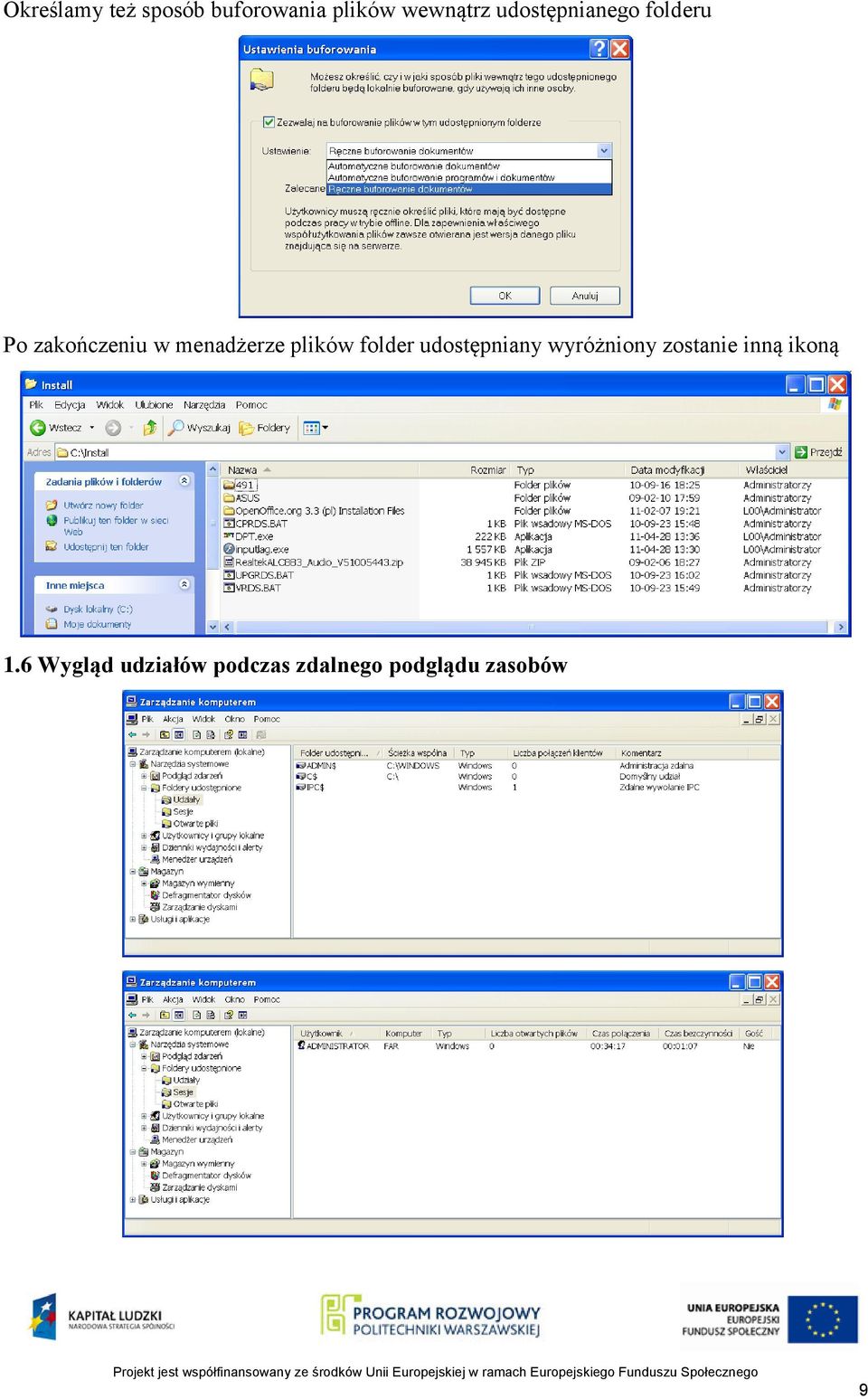

9 Określamy też sposób buforowania plików wewnątrz udostępnianego folderu Po zakończeniu w menadżerze plików folder udostępniany wyróżniony zostanie inną ikoną 1.6 Wygląd udziałów podczas zdalnego podglądu zasobów 9

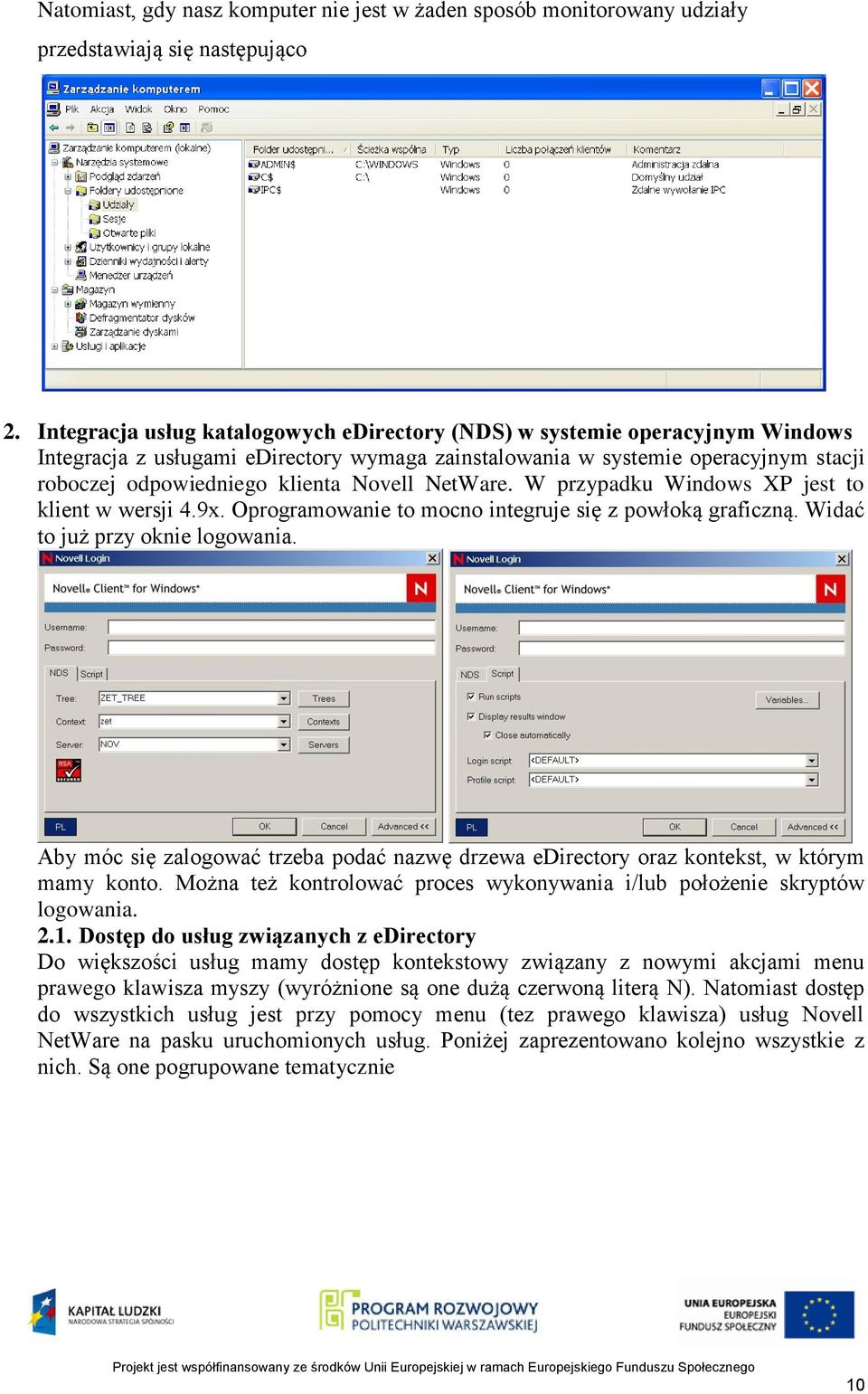

10 Natomiast, gdy nasz komputer nie jest w żaden sposób monitorowany udziały przedstawiają się następująco 2. Integracja usług katalogowych edirectory (NDS) w systemie operacyjnym Windows Integracja z usługami edirectory wymaga zainstalowania w systemie operacyjnym stacji roboczej odpowiedniego klienta Novell NetWare. W przypadku Windows XP jest to klient w wersji 4.9x. Oprogramowanie to mocno integruje się z powłoką graficzną. Widać to już przy oknie logowania. Aby móc się zalogować trzeba podać nazwę drzewa edirectory oraz kontekst, w którym mamy konto. Można też kontrolować proces wykonywania i/lub położenie skryptów logowania Dostęp do usług związanych z edirectory Do większości usług mamy dostęp kontekstowy związany z nowymi akcjami menu prawego klawisza myszy (wyróżnione są one dużą czerwoną literą N). Natomiast dostęp do wszystkich usług jest przy pomocy menu (tez prawego klawisza) usług Novell NetWare na pasku uruchomionych usług. Poniżej zaprezentowano kolejno wszystkie z nich. Są one pogrupowane tematycznie 10

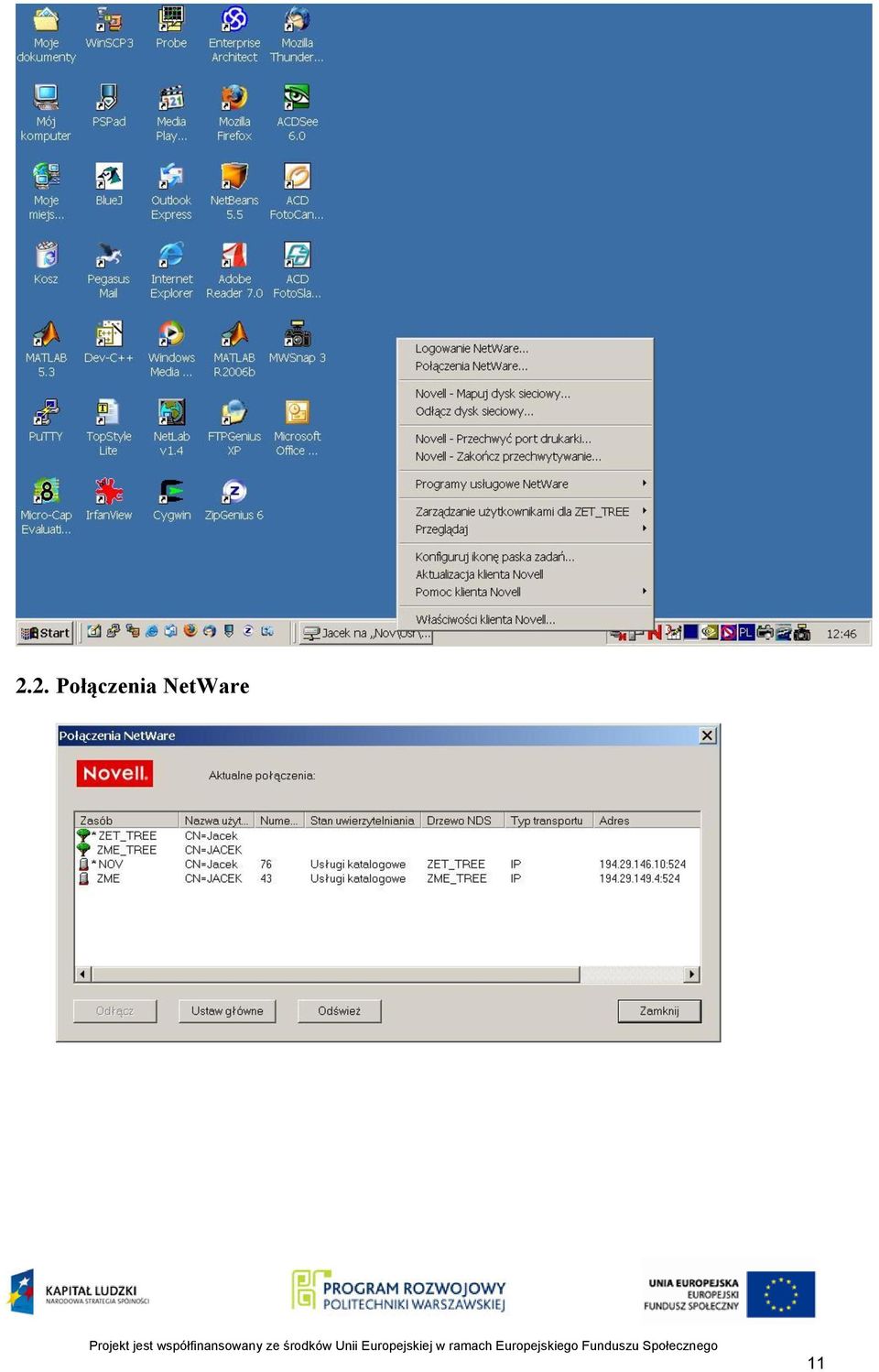

11 2.2. Połączenia NetWare 11

12 2.3. Mapowanie dysków Wybieramy z otoczenia sieciowego 12

13 albo bezpośrednio katalogi serwerów NetWare, albo katalogi w ramach kontekstu Odłączanie zamapowanych napędów sieciowych 13

14 2.4. Przechwytywanie drukarek sieciowych 14

15 oraz określanie parametrów przechwytywania Odłącznie drukarek sieciowych 15

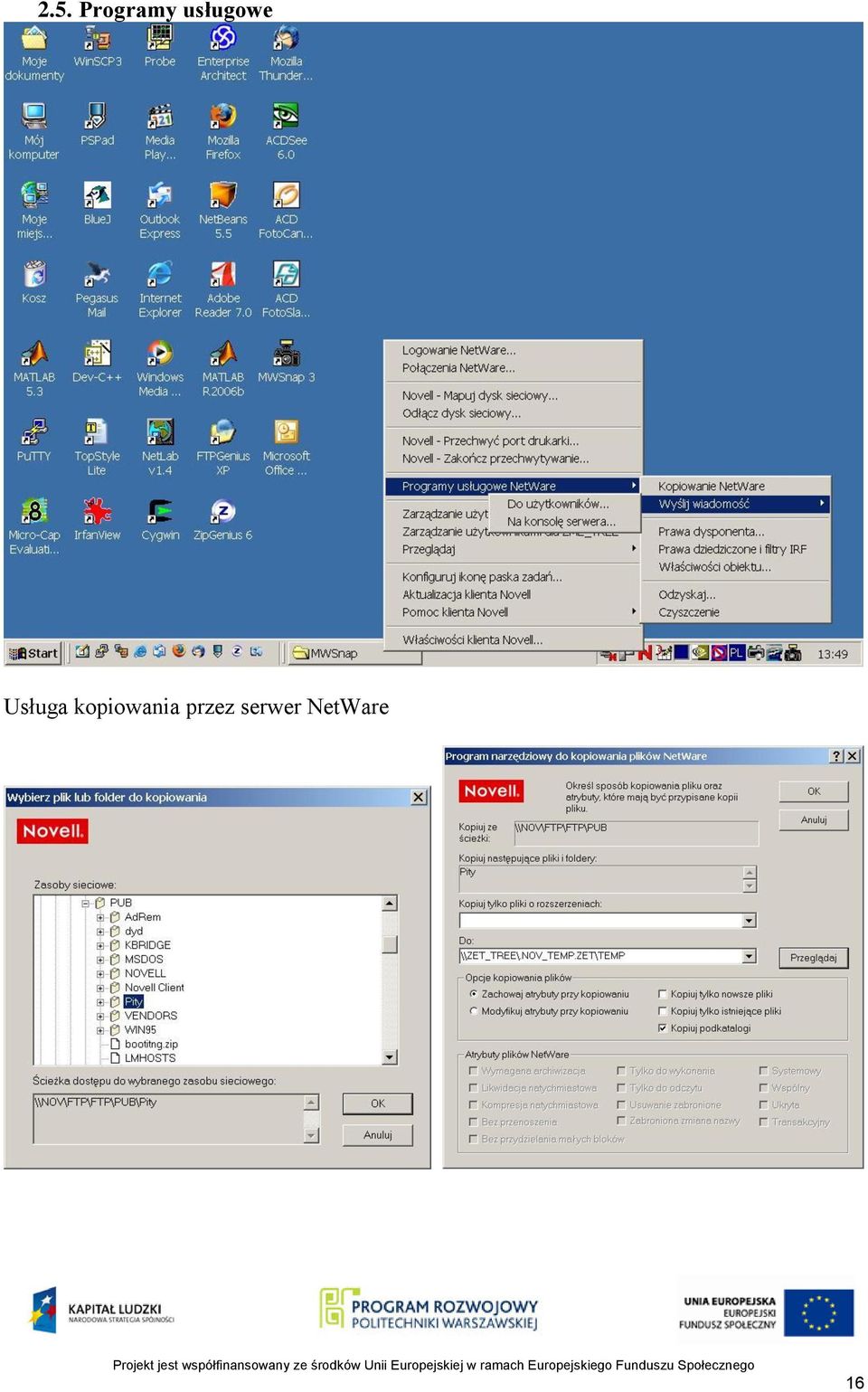

16 2.5. Programy usługowe Usługa kopiowania przez serwer NetWare 16

17 System komunikatów 17

18 Zarządzanie prawami 18

19 Właściwości obiektu W przypadku wolumenu sieciowego 19

20 W przypadku katalogu 20

21 W przypadku pliku Odzyskiwanie plików usuniętych 21

22 Wiele parametrów wyszukiwania 22

23 Likwidacja list usuniętych plików 23

24 2.6. Zarządzanie parametrami użytkownika usług katalogowych edirectory Informacje 24

25 25

26 2.7. Konfiguracja paska zadań 2.8. Pomoc klienta NetWare 26

27 2.9. Konfiguracja klienta NetWare 27

28 3. Integracja systemu operacyjnego Windows z usługą drukowania sieciowego iprint W celu wykorzystania usługi druku sieciowego iprint należy zainstalować klienta drukowania ze strony menadżera druku 28

29 Na pasku uruchomionych zadań pojawi się ikona klienta drukowania Na podstawie informacji o drukarkach możemy wybrać te, które chcemy zainstalować 29

30 Na liście kontrolki drukarek pojawi się nowa drukarka 30

31 Scenariusz ćwiczenia W realizacji ćwiczenia należy wykorzystać wirtualną maszynę z ćwiczenia nr 4. Wszystkie przeprowadzone zadania należy udokumentować w protokole/sprawozdaniu, które ma postać dokumentu elektronicznego. Sprawozdanie musi zawierać treść poszczególnych zadań, opis sposobu ich realizacji oraz uzyskane wyniki. Po zakończeniu pracy protokół powinien zostać zatwierdzony i podpisany przez prowadzącego. Niezrealizowane punkty można, za zgodą prowadzącego wykonać w domu. Sprawozdanie należy dostarczyć najpóźniej na następne zajęcia. W ramach realizacji ćwiczenia należy: 1. Przeprowadzić udostępniania zasobów zgodnie z opisem podanym w rozdziale 1 instrukcji. Nazwy zasobów oraz odpowiadające im ścieżki folderów zostaną podane przez prowadzącego. Ćwiczenie należy wykonać razem z innymi zespołami w ramach udziałów udostępnianych w sieci lokalnej. Należy sprawdzić różne rodzaje uprawnień dla udostępnianych zasobów. Należy sprawdzić również zasoby udostępniane z maszyn z systemem operacyjnym Unix/Linux przy pomocy protokołu SMB. 2. Zainstalować oprogramowanie klienta Novell NetWare, a następnie dokonać autoryzacji w drzewie usług katalogowych edirectory ZET_TREE w kontekście.zet i przeprowadzić badanie działania usług Novell NetWare zgodnie z opisem przedstawionym w rozdziale 2 oraz danymi podanymi przez prowadzącego. 3. Zgodnie z opisem przedstawionym w rozdziale 3 dokonać instalacji oprogramowania klienta iprint oraz zainstalować drukarki sieciowe określone przez prowadzącego. Wydrukować protokół przy pomocy jednej z zainstalowanych drukarek. Literatura 1 Windows XP, 2 Windows XP documentation, 3 Windows XP Tips & Tricks, 4 Novell Documentation 5 Novell iprint 31
