HYDRANT NADZIEMNY TYPU 87 (NIEŁAMLIWY) INSTRUKCJA OBSŁUGI

Transkrypt

1 HYDRANT NADZIEMNY TYPU 87 (NIEŁAMLIWY) INSTRUKCJA OBSŁUGI Tytuł: HYDRANT NADZIEMNY TYPU 87 NajwyŜsze ciśnienie robocze O PN bar O PN bar 1. INSTALACJA PRODUKTU Prawidłowe zainstalowanie produktu jest warunkiem jego nieprzerwanej pracy. Dla optymalnego wyboru hydrantu szczególne znaczenie mają jego lokalizacja i głębokość systemu dystrybucji wody. Lokalizacja systemu dystrybucji wody dostarcza informacji na temat moŝliwych uszkodzeń mechanicznych hydrantu (złamanie), głębokość systemu dystrybucji wody informuje o długości montaŝowej hydrantu. Przy zakładaniu hydrantu szczególną uwagę naleŝy zwrócić na bezpieczeństwo montera, w związku z tym musimy wykonać wykop odpowiedniej wielkości z wyrównanym obszarem, na którym monter moŝe stanąć. Mocujemy element uszczelniający do czystego kołnierza łączącego, ustawiamy hydrant i skręcamy. MoŜemy skierować głowicę hydrantu w dowolnym kierunku, zaleŝnie od otoczenia. Obracanie hydrantu ułatwia górny kołnierz obrotowy, znajdujący się na głowicy hydrantu. Procedura polega na odkręceniu wszystkich 6 śrub z łbem z sześciokątnym gniazdkiem (o dwa do trzech obrotów), uchwyceniu głowicy hydrantu i obróceniu jej w Ŝądanym kierunku. Po ustawieniu dokręcamy równomiernie śruby. Bardzo waŝne jest zaprojektowanie drenaŝu przy wylocie, szczególnie w rejonach z cięŝką gliną piaszczystą. Przy braku drenaŝu woda z hydrantu nie będzie odpływać, co przy niskich temperaturach moŝe spowodować jej zamarznięcie i uszkodzenie hydrantu. Przy zasypywaniu hydrantu szczególną uwagę zwracamy na to, aby go nie uszkodzić. Po zakończeniu prac usuwamy folię PVC. Przed załoŝeniem hydrantu naleŝy zamknąć przepływ, tzn. system dystrybucji wody musi być pusty. OSTRZEśENIE! Hydrantu nie wolno wykorzystywać do płukania lub czyszczenia systemu dystrybucji wody. RóŜne obce ciała, takie jak piasek niesiony przez wodę, mogą uszkodzić element blokujący hydrantu. Jeśli jednak uŝywasz hydrantu do tego celu, zalecamy robić to w następujący sposób: hydrant musi być całkowicie otwarty (nie uŝywaj nadmiernej siły przy otwieraniu). Po płukaniu zamknij hydrant ze zwykłą siłą. Jeśli woda nadal będzie płynąć, oznaczać to będzie, Ŝe w tłoku hydrantu znajduje się jakieś obce ciało - w związku z tym nie zwiększaj siły zamykającej. Powtórz procedurę otwierania i zamykania. Jeśli woda dalej będzie ciekła, oznacza to, Ŝe obce ciało zostało w tłoku hydrantu uwięzione - naleŝy otworzyć hydrant i obce ciało usunąć. Jeśli tłok hydrantu zostanie uszkodzony, naleŝy go wymienić. Odłączenie hydrantu nie jest konieczne! 1

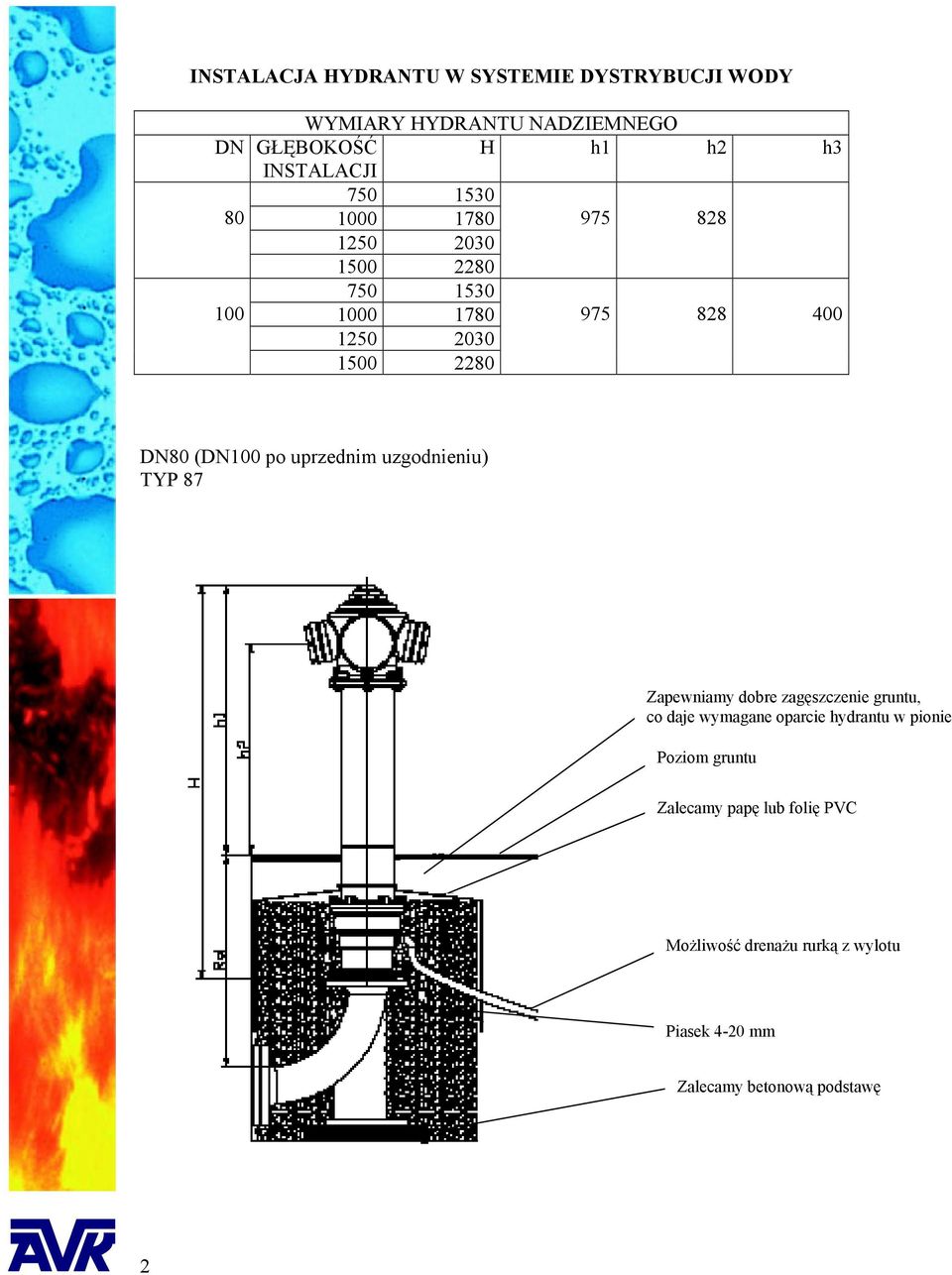

2 INSTALACJA HYDRANTU W SYSTEMIE DYSTRYBUCJI WODY WYMIARY HYDRANTU NADZIEMNEGO DN GŁĘBOKOŚĆ INSTALACJI H h1 h2 h DN80 (DN100 po uprzednim uzgodnieniu) TYP 87 Zapewniamy dobre zagęszczenie gruntu, co daje wymagane oparcie hydrantu w pionie Poziom gruntu Zalecamy papę lub folię PVC MoŜliwość drenaŝu rurką z wylotu Piasek 4-20 mm Zalecamy betonową podstawę 2

3 2. KONSERWACJA I NAPRAWY HYDRANT NADZIEMNY ma prostą konstrukcję i nie wymaga specjalnej konserwacji. W razie odkrycia wycieku lub uszkodzenia tłoka zaworu, element ten naleŝy wymienić. PROCEDURA WYMIANY TŁOKA ZAWORU TYP 87 (NIEŁAMLIWY) (PATRZ ANEKS - LISTA ELEMENTÓW SKŁADOWYCH HYDRANTU TYPU 87) 1. zamknij dopływ wody do hydrantu 2. otwórz hydrant i sprawdź, czy nie znajduje się on pod ciśnieniem 3. poluzuj śruby - poz. 7 - na górnym kołnierzu - poz. 5 (pod głowicą hydrantu) 4. odkręć i wyjmij śrubę poz. 34 z pokrętła zaworu- poz zdejmij pokrętło zaworu- poz zdejmij kompletną głowicę hydrantu - poz zrób znak długopisem na górnej krawędzi przedłuŝacza trzpienia - poz. 10 i po stronie wewnętrznej kolumny hydrantu - poz krótkie kreski dla ułatwienia montaŝu hydrantu 8. wyciągnij przedłuŝacz trzpienia - poz wraz z tłokiem - poz z przedłuŝacza trzpienia - poz odkręć nakrętkę poz. 18 i wyciągnij śrubę poz wyjmij tłok - poz. 3 - i zastąp go nowym (zwróć uwagę na to, aby nowy tłok był w takim samym połoŝeniu jak stary - zapamiętaj prawidłowe połoŝenie na podstawie połoŝenia prowadnic - widełek tłoka (jedne z czterech widełek są grubsze)) 11. zamocuj nowy tłok - poz. 3 - przy pomocy śruby - poz i nakrętki poz nałóŝ olej silikonowy na zewnętrzny obwód pokrytego gumą tłoka 13. umieść z powrotem przedłuŝacz trzpienia - poz razem z tłokiem - poz. 3 - w kolumnie hydrantu - poz. 11. Zwróć uwagę na znaczki poczynione podczas demontaŝu. Gdy przedłuŝacz wraz z tłokiem zatrzyma się, obracając minimalnie przedłuŝacz poz. 10 w lewo i w prawo zlokalizuj połoŝenie, przy którym tłok wchodzi do końca do swojej komory 14. sprawdź o-ring głowicy - poz w podstawie głowicy i wymień go w razie uszkodzenia 15. załóŝ z powrotem głowicę hydrantu - poz. 2 - na trzpień - poz. 21. Sprawdź, czy o-ring - poz jest na swoim miejscu 16. załóŝ pokrętło zaworu - poz przy pomocy śruby - poz. 34 przymocuj do górnej części trzpienia - poz sprawdź, czy hydrant jest w pozycji zamkniętej 19. otwórz dopływ wody do hydrantu, sprawdź działanie hydrantu otwierając go i zamykając 3

4 4 Poz. Szt. OPIS 1 1 KORPUS ZAWORU HYDRANTU 2 1 GŁOWICA HYDRANTU 3 1 TŁOK ZAWORU 5 2 KOŁNIERZ KORPUSU ZAWORU 7 12 ŚRUBA ZAWORU 9 1 SIEDZISKO TŁOKA 10 1 PRZEDŁUśACZ TRZPIENIA 11 1 KOUMNA HYDRANTU 14 1 KRÓCIEC ODWODNIENIA 15 1 KOLANKO ODWODNIENIA 16 1 O-RING SIEDZISKA TŁOKA 17 1 ŚRUBA TŁOKA ZAWORU 18 1 NAKRĘTKA TŁOKA ZAWORU 19 1 NAKRĘTKA PRZEDŁUśACZA TRZPIENIA 20 2 SWORZEŃ NAKRĘTKI PRZEDŁUśACZA 21 1 TRZPIEŃ ZAWORU 22 1 NAKRĘTKA TRZPIENIA ZAWORU 23 1 SWORZEŃ PIERŚCIENIA USTALAJĄCEGO 29 4 O-RING GŁOWICY HYDRANTU

5 POKRĘTŁO ZAWORU HYDRANTU 31 1 ZAWÓR NAPOWIETRZAJĄCY 32 1 USZCZELKA ZAWORU NAPOWIETRZAJĄCEGO 33 1 SWORZEŃ TRZPIENIA 34 1 ŚRUBA POKRĘTŁA ZAWORU 35 2 O-RING TRZPIENIA 36 2 O-RING ŁOśYSKA ŚLIZGOWEGO 37 1 NAKRĘTKA TRZPIENIA 38 1 ŁOśYSKO ŚLIZGOWE 39 1 PIERŚCIEŃ USZCZELNIAJĄCY 40 2 SWORZEŃ ŁOśYSKA ŚLIZGOWEGO 41 2 O-RING NASADY 45 1 POKRYWA NASADY 46 1 NASADA 48 1 O-RING SIEDZISKA TŁOKA
