TECHNIKA KTÓRA PORUSZA MACO MULTI-MATIC. Instrukcja montażu. OKNa PVC

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "TECHNIKA KTÓRA PORUSZA MACO MULTI-MATIC. Instrukcja montażu. OKNa PVC"

Transkrypt

1 TECHNIKA KTÓRA PORUSZA MACO Instrukcja montażu OKNa PVC

2 Powłoka okuć MACO Okucia MACO są galwanicznie cynkowane, chromowane i woskowane. W okuciach rozwiernych i rozwierno uchylnych ochrona powłoki odpowiada normom RALRG 607/3 oraz RALRG 607/13. Woskowanie Dodatkowe zabezpieczenie pasywowanej powłoki. Lepsze właściwości ślizgowe. Gładsza równomierna powierzchnia. Powłoka MACO TRICOAT Okucia w powłoce MACO TRICOAT mają zastosowanie tam gdzie niezbędna jest zwiększona ochrona antykorozyjna. Okucia w powłoce MACO TRICOAT standardowo dostępne są w jasno szarym kolorze. Skróty: FFH = Wysokość we wrębie okuciowym FFB = Szerokość we wrębie okuciowym ST = Zaczep SV = Przedłużka MV = Zamknięcie środkowe 2 Numery artykułów znajdują się w katalogu produktowym MACO

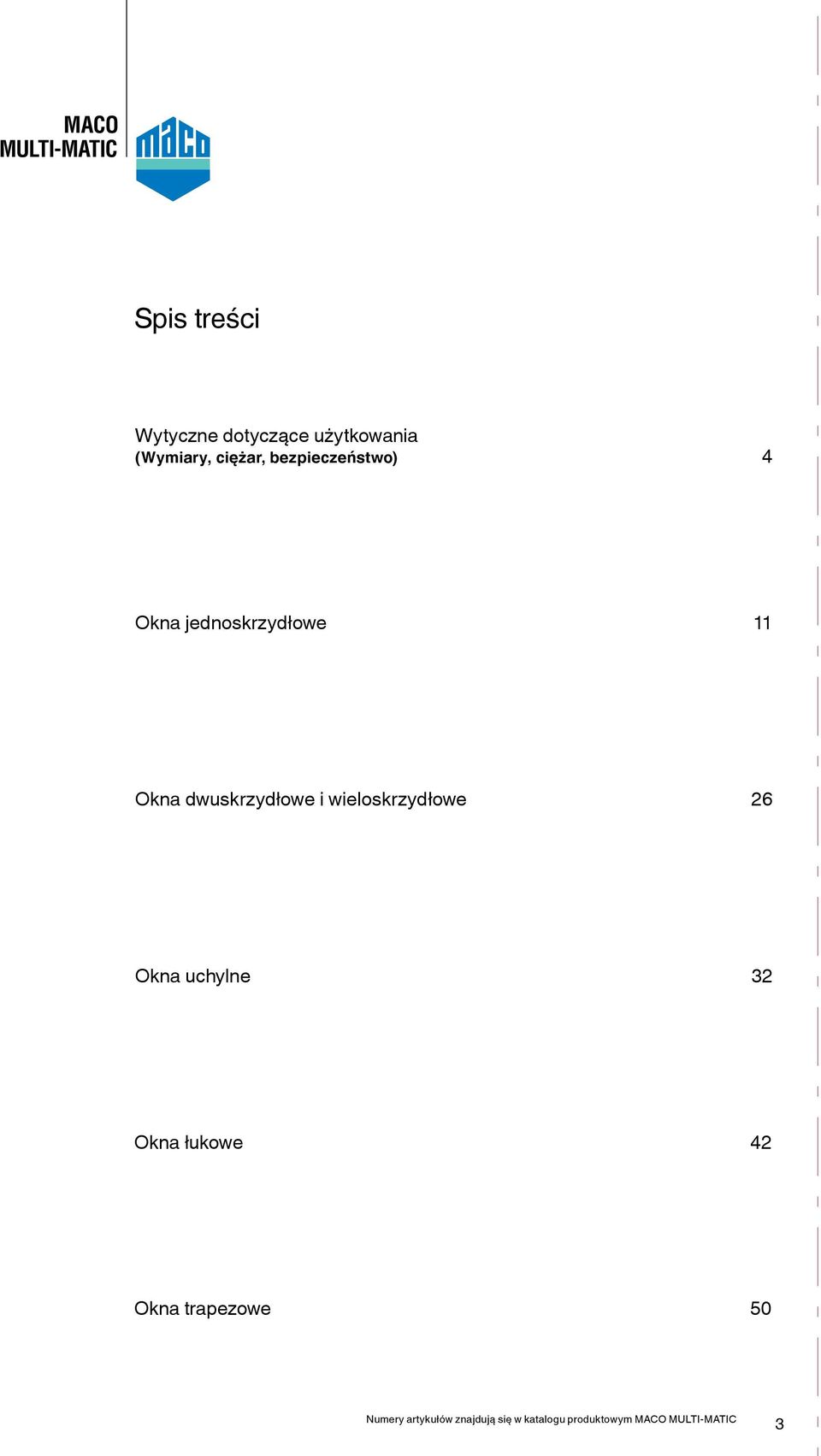

3 Spis treści Wytyczne dotyczące użytkowania (Wymiary, ciężar, bezpieczeństwo) 4 Okna jednoskrzydłowe 11 Okna dwuskrzydłowe i wieloskrzydłowe 26 Okna uchylne 32 Okna łukowe 42 Okna trapezowe 50 Numery artykułów znajdują się w katalogu produktowym MACO 3

4 Wytyczne dotyczące użytkowania do okien i drzwi rozwierno uchylnych Maksymalny ciężar skrzydła 100 kg 120 kg Przy zastosowaniu zawiasów 3 mm i 7 mm z krótkim czopem pozycyjnym. Przy zastosowaniu zawiasów Ø 7 mm i nożycy dodatkowej. UWAGA: przestrzegać maksymalnych zaleceń dostawców profili. Wymiary we wrębach okuciowych DM 15 Standard FFB 320 FFH 360 Maks. FFB 1650 jednak nie więcej niż 3 m² powierzchni całkowitej lub wagi skrzydła 120 kg przy zachowaniu zależności FFH : FFB FFH 2600 maks. 1 : 1,5. Min. FFH FFB 320 FFH 270 Min. FFB FFB 260 FFH 360 z krótkim narożnikiem (długa część poziomo), nożyca 400 i zasuwnica 430 z krótkim narożnikiem (długa część pionowo), nożyca 400 i zasuwnica 430 Wymiary we wrębach okuciowych DM 6,5 Standard FFB 320 FFH 455 Maks. FFB 1650 jednak nie więcej niż 3 m² powierzchni całkowitej lub wagi skrzydła 120 kg przy zachowaniu zależnośći FFH : FFB FFH 2600 maks. 1 : 1,5. Min. FFH FFB 320 FFH 365 Min. FFB FFB 260 FFH 455 z krótkim narożnikiem (długa część poziomo), nożyca 400 i zasuwnica 660 z krótkim narożnikiem (długa część pionowo), nożyca 400 i zasuwnica Numery artykułów znajdują się w katalogu produktowym MACO

5 Określanie ciężaru szkła Grubość szyby mm mm szyby = Ciężar kg/m ,5 kg/m² = Grubość szyby 12 mm 6 6 Przy wadze szyby poniżej 30 kg/m rozmiary skrzydeł dozwolone są w obrębie zakresów stosowania przy zastosowaniu zależności FFH : FFB 1 : 1,5! Zawias Zawias dolny ramy czopy pozycyjne 3 mm Zawias dolny ramy czopy poz. krótkie 7 mm Zawias dolny ramy czopy poz. 7 mm, 12 mm Zawias dolny ramy czopy poz. 7 mm, 23 mm Zawias skrzydła maks. 2,4 m 2 pow. całkowitej maks. 2,4 m 2 pow.całkowitej Zawias skrzydła czopy 3 mm maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 120 kg maks. ciężar skrzydła 120 kg Zawias skrzydła czopy 5 mm maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 120 kg maks. ciężar skrzydła 120 kg Wrębowy zawias skrzydła maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 100 kg maks. ciężar skrzydła 120 kg maks. ciężar skrzydła 120 kg Numery artykułów znajdują się w katalogu produktowym MACO 5

6 Ciężar skrzydła maks. 100 kg Ciężar skrzydła maks. 100 kg Ciężar skrzydła maks. 80 kg : 1, UWAGA: Dotyczy zawiasów z czopami 3 mm! Ciężar skrzydła maks. 120 kg : 1,5 1 nożyca uchylna + nożyca zabezpieczająca Gr nożyca uchylna + nożyca zabezpieczająca Gr. 2 2 nożyce uchylne + nożyca zabezpieczająca Gr. 1 2 nożyce uchylne + nożyca zabezpieczająca Gr. 2 6 Numery artykułów znajdują się w katalogu produktowym MACO

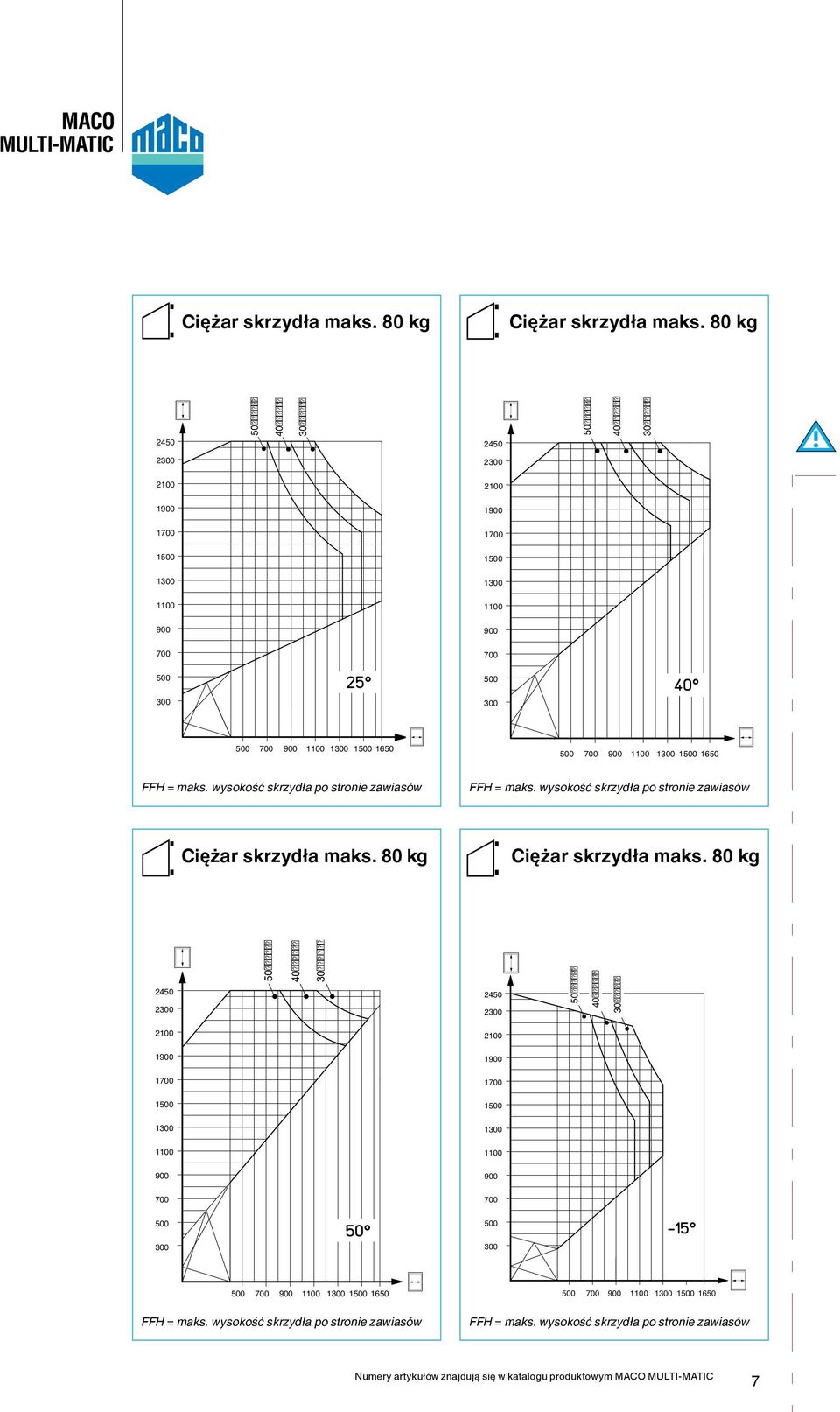

7 Ciężar skrzydła maks. 80 kg Ciężar skrzydła maks. 80 kg FFH = maks. wysokość skrzydła po stronie zawiasów FFH = maks. wysokość skrzydła po stronie zawiasów Ciężar skrzydła maks. 80 kg Ciężar skrzydła maks. 80 kg FFH = maks. wysokość skrzydła po stronie zawiasów FFH = maks. wysokość skrzydła po stronie zawiasów Numery artykułów znajdują się w katalogu produktowym MACO 7

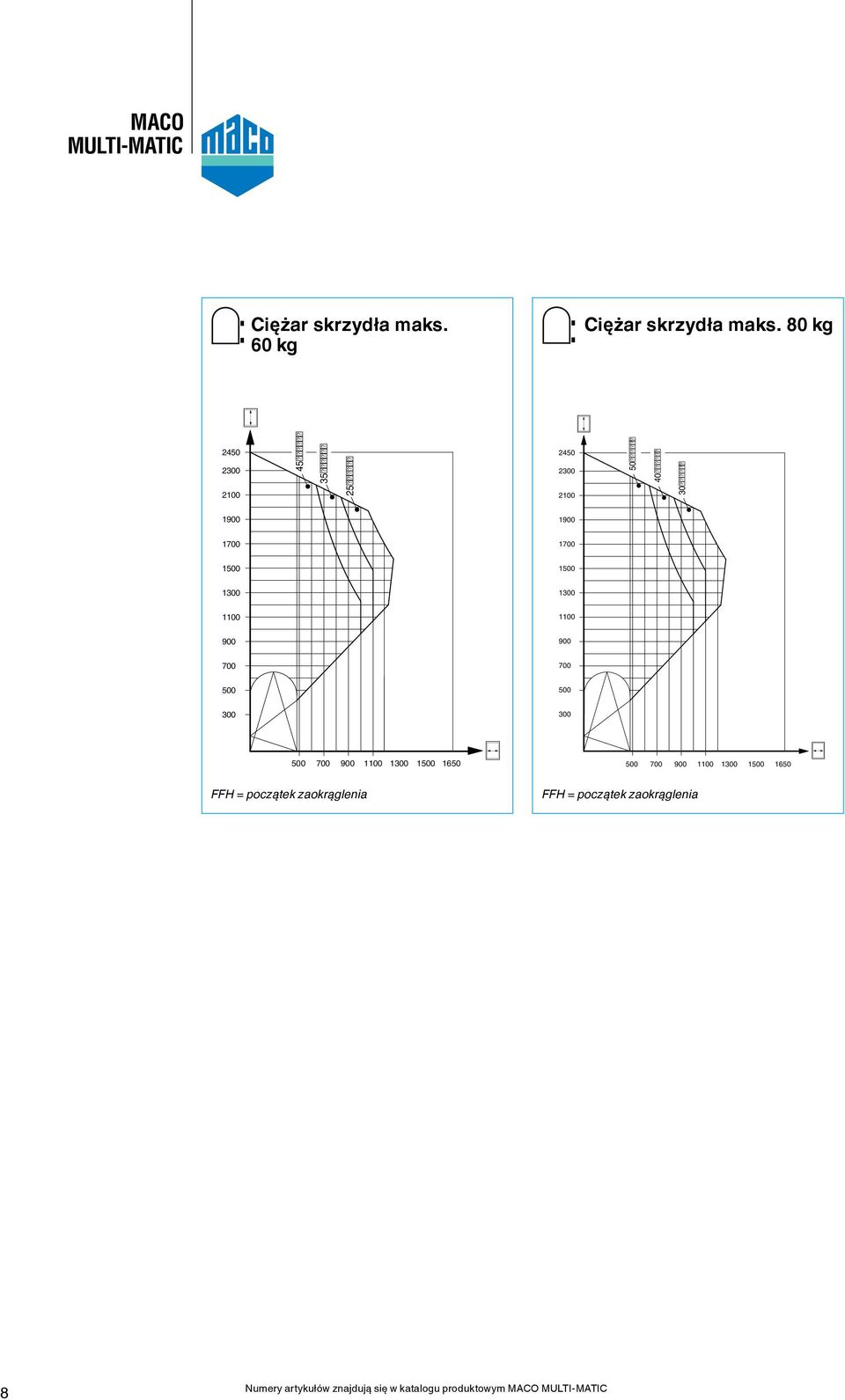

8 Ciężar skrzydła maks. 60 kg Ciężar skrzydła maks. 80 kg FFH = początek zaokrąglenia FFH = początek zaokrąglenia 8 Numery artykułów znajdują się w katalogu produktowym MACO

9 Wskazówki montażowe Zasady mocowania elementów nośnych okuć Okna i drzwi z PVC Zawartych w instrukcji maksymalnych wag skrzydeł w żadnym wypadku nie wolno przekraczać. Należy zapoznać się z diagramami wyznaczajacymi dopuszczalne wielkości skrzydeł. Należy przestrzegać wskazań dostawcy systemu profilowego. Mocowanie elementów nośnych Odpowiednio dobrane i zamocowane zawiasy górne i dolne muszą wytrzymać wartości obciażeń zawarte w tabeli. Dodatkowych informacji powinni Państwo wymagać od wytwórcy profilu, względnie od renomowanych instytutów. Rowek okuciowy Niezbędny do montażu okuć rozwierno uchylnych rowek okuciowy powinien mieć następujace wykonanie: 9,3 ± 0,2 2,2 ± 0,2 16,2 + 0,1 0,2 12,2 + 0,2 0,1 Wartość siły ciągnącej w zależności od ciężaru skrzydła wg RALRG 607/3 Wymiar skrzydła szer wys mm Waga skrzydła w kg Siła (N) Formuła obliczeniowa: (B : H) x (G : 2) x 5 B = szerokość, H = wysokość, G = ciężar skrzydła w N Mocowanie zawiasów Wypełnienie Wzmocnienie stalowe 2,8 mm 2,8 mm 2,8 mm Numery artykułów znajdują się w katalogu produktowym MACO 9

10 10 Numery artykułów znajdują się w katalogu produktowym MACO

11 Okucie rozwierno uchylne MM Nożyca dodatkowa Ramię nożycy Zawias górny Nożyca Narożnik pionowy Narożnik Zasuwnica Zamknięcie środkowe Klamka okienna Narożnik poziomy Zawias skrzydła Zamknięcia środkowe Zawias dolny Numery artykułów znajdują się w katalogu produktowym MACO 11

12 Okucie rozwierno uchylne MMKS Zawias górny Nożyca dodatkowa Nożyca Narożnik Zasuwnica ze sworzniem uchyłu Zamknięcie środkowe Klamka okienna Zakończenie dolne Zawias skrzydła Zamknięcie uchylne Zawias dolny 12 Numery artykułów znajdują się w katalogu produktowym MACO

13 Montaż okuć na skrzydle Wiercenie otworów pod klamkę X Ø 12 mm Ø 10 mm Ø 12 mm Ø 12 mm Szablon do wiercenia otworów pod klamkę Nr ( 3 3 3) ; Nr ( ) Krawędź skrzydła Wymiar X Wielkość W zależności od wielkości zasuwnicy ustawić szablon wiercenia otworów pod klamkę (Nr , ) przyłożyć do krawędzi skrzydła i wywiercić otwory wiertłem Ø 3 mm. Przy stosowaniu zasuwnicy środkowej zaznaczyć środek skrzydła, ustawić szablon zgodnie z zaznaczonym środkiem skrzydła i wywiercić otwory. Rysunek wiercenia otworów pod klamkę Klamka z czopem Ø 12 mm Klamka z czopem Ø 10 mm Ø 12 mm Ø 10 mm Numery artykułów znajdują się w katalogu produktowym MACO 13

14 Montaż okuć na skrzydle MM Narożnik 1 zamontować. 2. Narożnik poziomy 2 zamontować (rys. 1). 3. Zasuwnica 3 dopasować długość, połączyć z narożnikami przykręcić.* 4. Narożnik pionowy 4 zamontować (rys. 1). 5. Nożyca ** 5 dopasować długość (rys. 2) połączyć z narożnikami przykręcić Ramię nożycy 6 zamontować. Łącznik kątowy zamocować do jarzma nożycy kluczem T20 przekręcając o 90 (rys. 3) 6. Zamknięcie środkowe 7 zamontować (od FFB/ FFH powyżej 800 mm***) 7. Zawias skrzydła 8 zamontować. 8. Podczas pierwszego uruchomienia zostają wyłamane plastikowe bolce unieruchamiające. 9. Przy zasuwnicy należy uaktywnić podnośnik skrzydła. * W wypadku stosowania zasuwnic 660 oraz nożyc 600 narożniki pionowy i poziomy powinny zostać przykręcone do rowka okuciowego! ** Od FFB 1300 mm lub 100 kg wagi skrzydła używać nożyc dodatkowych! *** FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 14 Numery artykułów znajdują się w katalogu produktowym MACO

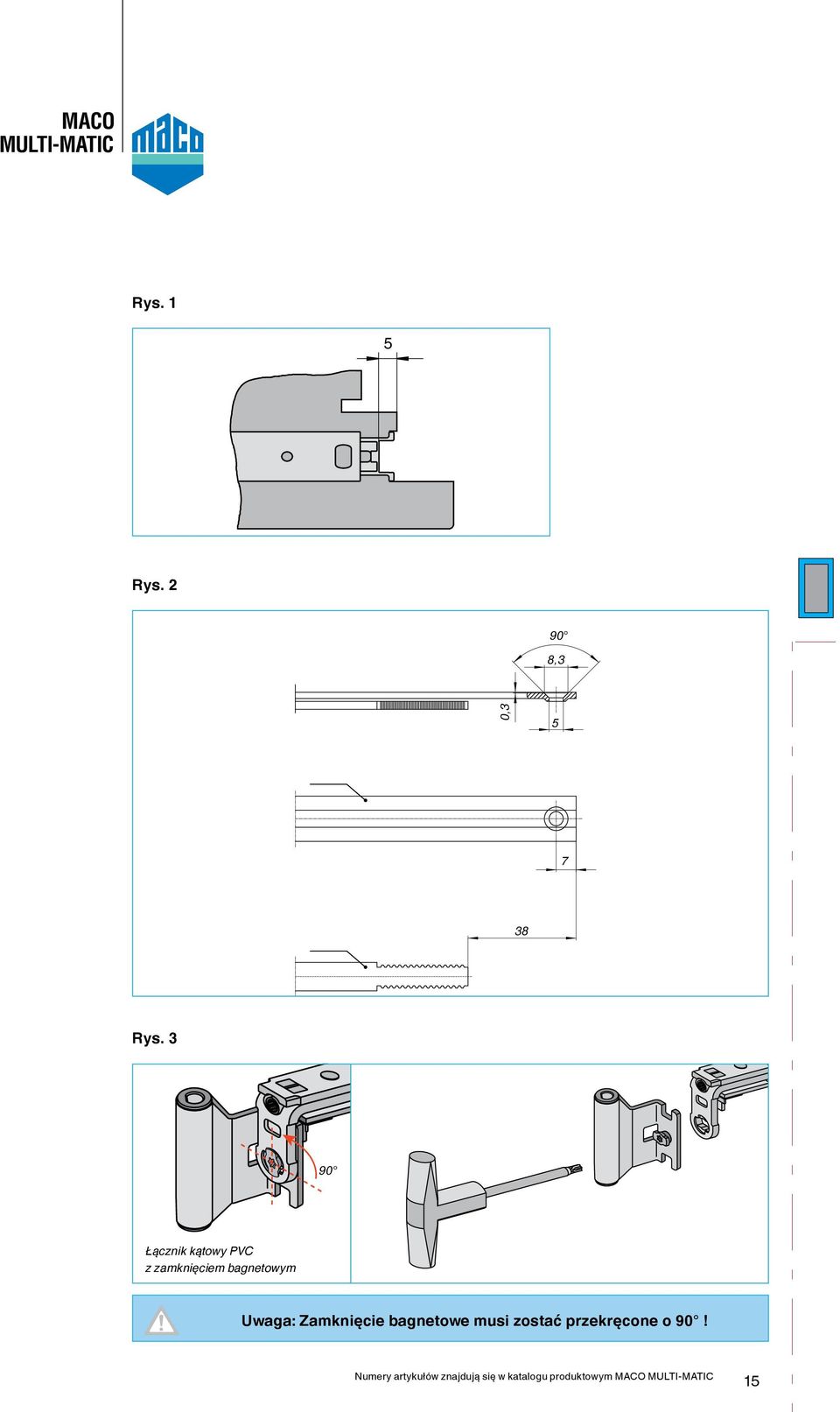

15 Rys. 1 5 Rys ,3 0, Rys Łącznik kątowy PVC z zamknięciem bagnetowym Uwaga: Zamknięcie bagnetowe musi zostać przekręcone o 90! Numery artykułów znajdują się w katalogu produktowym MACO 15

16 Montaż okuć na skrzydle MMKS Narożnik 1 zamontować. 2. Zasuwnica 2 dopasować długość połączyć z narożnikami 1 i przykręcić*. (od FFB powyżej 800 mm najpierw założyć zamknięcie środkowe 3 lub uchylne***,(rys.1) 2.1. W wypadku stosowania zasuwnicy środkowej najpierw zamontować zakończenie dolne. 3. Nożyca 4 dopasować długość **, połączyć z narożnikami, przykręcić * (od FFH powyżej 800 mm najpierw załozyć zamknięcie środkowe 5 *** (rys.1). Łącznik kątowy zamocować do jarzma nożycy kluczem T20 przekręcając o 90 (Rys. 3). 4. Zawias skrzydła 6 zamontować. 5. Podczas pierwszego uruchomienia zostają wyłamane plastikowe bolce unieruchamiające. 6. Przy zasuwnicy należy uaktywnić podnośnik skrzydła. * W wypadku stosowania zasuwnic 660 oraz nożyc 600 narożniki pionowy i poziomy powinny zostać przykręcone do rowka okuciowego! ** Od FFB 1300 mm lub 100 kg wagi skrzydła używać nożyc dodatkowych! *** FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 16 Numery artykułów znajdują się w katalogu produktowym MACO

17 Rys. 1 5 Rys ,3 0, Rys Łącznik kątowy PVC z zamknięciem bagnetowym Uwaga: Zamknięcie bagnetowe musi zostać przekręcone o 90! Numery artykułów znajdują się w katalogu produktowym MACO 17

18 Aktywacja i regulacja podnośnika skrzydła Deaktywacja podnośnika skrzydła prawy ± 3 mm lewy * 1. Wychylić podnośnik w wymaganym kierunku do czasu usłyszenia kliknięcia. Podnośnik jest aktywny. 2. Poprzez kręcenie śruby regulacyjnej kluczem TX 15 ustawić prawidłową wysokość podnośnika. 1. Podnośnik skrzydła umieścić w pozycji środkowej. 2. Przekręcić kluczem imbusowym 4 mm w kieruku pokazanym na górnym rysunku do momentu zablokowania podnośnika. Ogranicznik kąta rozwarcia nożycy Przy FFH poniżej 600 mm powinien zostać zamontowany ogranicznik kąta rozwarcia nożycy. Przy FFH powyżej 800 mm ogranicznik jest niezbędny. Nożyca Gr. 400/600/800 Nożyca Gr. 1050/1300 ogranicznik nr (czarny), ogranicznik nr (biały). 18 Numery artykułów znajdują się w katalogu produktowym MACO

19 Montaż zawiasu skrzydła Szablon do wiercenia otworów pod zawias dolny umieścić w rowku okuciowym Rys. 1 Artykuł nr.: 3 mm mm x = wiercić wiertłem 3/5 mm x = Uwaga: w miejscu x nie wiercić otworu!!! Rys Szablon umieścić w rowku okuciowym (rys 1). 2. Ustawić odstęp boczny (rys. 2). 3. Wywiercić otwory wiertłem 3 lub 5 mm (rys. 3)! 10,5 3 lub 5 mm No Szablon wiercenia zawiasu 3 mm czop 3 mm czop (skos 5 ) 5 mm czop 5 mm czop (skos 5 ) Rys Ø 3 Ø 5 15 Ø 3 Ø 5 3 Ü Krawędź przylgi skrzydła Krawędź skrzydła Numery artykułów znajdują się w katalogu produktowym MACO 19

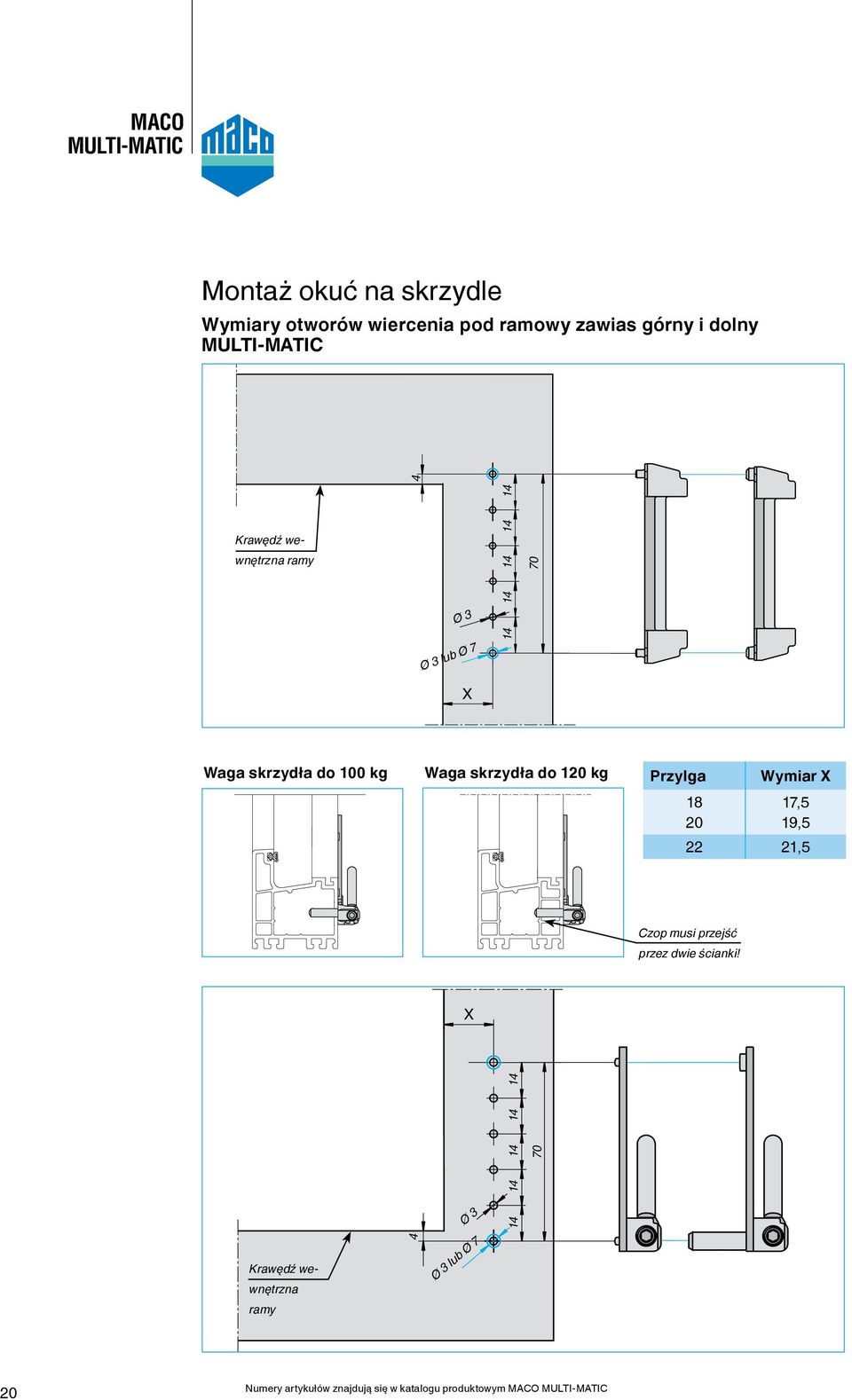

20 Montaż okuć na skrzydle Wymiary otworów wiercenia pod ramowy zawias górny i dolny 14 4 Krawędź wewnętrzna ramy Ø 3 Ø 3 lub Ø X Waga skrzydła do 100 kg Waga skrzydła do 120 kg Przylga Wymiar X ,5 19, ,5 Czop musi przejść przez dwie ścianki! X Ø Krawędź wewnętrzna ramy Ø 3 lub Ø 7 20 Numery artykułów znajdują się w katalogu produktowym MACO

21 Ustawienie szablonu wiercenia zawiasów ramowych do PVC Ustawienie odpowiada przyldze 20 mm 1 i 12 mm szerokości wpustu 2. 2 Przed wierceniem ustawić prawidłowo szablon (przykładowy szkic na górze ). Jednakowe ustawienie szablonu obowiązuje do zawiasu górnego i dolnego. Przyłożyć szablon i wywiercić otwory 3 mm lub 7 mm. No Szablon wiercenia Wymiar otworów szablon wiercenia zawiasów ramowych samonapinający 7 mm szablon wiercenia zawiasów ramowych z czopem 3 mm 3 mm szablon wiercenia zawiasów ramowych z czopem 7 mm 7 mm Numery artykułów znajdują się w katalogu produktowym MACO 21

22 Montaż skrzydła w ramie Ustawić skrzydło pod kątem 90 i umieścić w zawiasie dolnym. 1. Umieścić łącznik kątowy w zawiasie górnym, zamknąć okno (nie ryglować). 2. Sztyft wcisnąć w zawias górny do momentu zatrzaśnięcia się w zawiasie. 3. Optyczna kontrola położenia sztyftu w zawiasie górnym jest niezbędna patrz poniższy rysunek! UWAGA: Niestosowanie sie do powyższych zaleceń grozi wypadkiem! 22 Numery artykułów znajdują się w katalogu produktowym MACO

23 MACO Montaż zaczepów MM i MMKS 115 B1+B C Szablon do zamknięć środkowych: UWAGA: Zaczepy montujemy przed przykręceniem zawiasów! 1. Szablon do zasuwnic: szablon rozsunąć i umieścić między dolną i górną krawędzią ramy. Ustawiony szablon zamocować, włożyć do uchwytów zaczepy obwodowe i podnośnika, przykręcić. (Uważać na wielkości zasuwnic na szablonie). A A1+A2+A3 B D w pionie: przyłożyć szablon pionowo do górnej krawędzi po stronie zawiasów, włożyć do uchwytów zaczepy, przykręcić. Wybór szablonów: szablony do profili z rowkiem okuciowym. w poziomie: przyłozyć szablon poziomo na dole od strony zasuwnicy, włożyć do uchwytów zaczepy, przykręcić. No No No Nożyca: przyłożyć szablon poziomo na górze od strony zawiasów, włożyć do uchwytów zaczepy, przykręcić. Szablony do zas. R/RU stałych FFH FFH FFH FFH Szablony do zas. R/RU środkowych Gr. 800 / Gr / Gr Gr Szablon do zamknięć środkowych i nożycy FFH / FFB Numery artykułów znajdują się w katalogu produktowym MACO 23

24 Pozycje wiercenia pod zaczepy MM i MMKS Wszystkie wymiary mierzone od krawędzi wpustu 115 D Pozycja klamki (= środek wiercenia) A Podnośnik wymiar ** A1 + A2 + A3 B1 + B2 B 115*** Krawędź skrzydła 115* C Krawędź ramy * tylko przy zastosowaniu narożnika poziomego lub zamknięcia uchylnego MM ** tylko przy zastosowaniu zasuwnic ze sworzniem uchyłu *** tylko przy zastosowaniu narożnika pionowego MM 48 mm Uwaga: Pozycja zaczepu odpowiada jego środkowi. Długość zaczepu 48 mm. 24 Numery artykułów znajdują się w katalogu produktowym MACO

25 Pozycje zaczepów obwodowych i podnośnika do zasuwnic stałych 12 FT Wielkość zasuwnicy FFH Podnośnik A A1 A2 A Wysokość klamki Wielkość nożycy FFB D i. S Wielkość zamknięcia środkowego FFB/FFH C B B1 B Pozycjonowanie zaczepu podnośnika Środek zasuwnicy 168 mm / 148 mm Środek nacięcie Wymiar od środka zasuwnicy do środka zaczepu Wielkość zasuwnicy FFH Numery artykułów znajdują się w katalogu produktowym MACO 25

26 Okucie rozwierno uchylne MM Okna dwuskrzydłowe Zawias górny Zawias rozwierny Zamknięcie środkowe Narożnik Narożnik Taśma zawiasu rozwiernego Zamknięcie poziome Docisk środkowy Listwa zaczepowa Zasuwnica ruchomego słupka Przekładnia napędu klamki Zasuwnica Zawias skrzydła Zamknięcie poziome Narożnik poziomy Zamknięcie środkowe Zawias dolny 26 Numery artykułów znajdują się w katalogu produktowym MACO

27 Montaż okuć okna dwuskrzydłowe MM Zasuwnica ruchomego słupka z zaczepami Zasuwnica stała pozycja klamki: 1. Narożnik zamontować. (powyżej FFB 800 mm stosować zamknięcie środkowe)* 2. Narożnik pionowy zamontować. (powyżej FFB 800 mm stosować zamknięcie środkowe)* 3. Zasuwnica ruchomego słupka, dopasować długość z zamkniętą dźwignią, przykręcić. Zasuwnica środkowa pozycja klamki: FFH Narożnik zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 2. Narożnik dolny zasuwnicy ruchomego słupka zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 3. Zasuwnica ruchomego słupka, dopasować długość z zamkniętą dźwignią (nacięcie równo ze środkiem klamki), przykręcić. FFH FFH Narożnik dolny i górny zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 2. Zasuwnica ruchomego słupka, dopasować długość z zamkniętą dźwignią (nacięcie równo ze środkiem klamki), przykręcić. * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili!! Zamknięcie poziome z listwą zaczepową 1. Zamknięcie poziome na dole i górze poziomo zamontować. 2. Listwa zaczepowa (tylko i. S.) dopasować i przykręcić. Numery artykułów znajdują się w katalogu produktowym MACO 27

28 x MACO Zasuwnica ruchomego słupka bez zaczepów MM Zasuwnica stała pozycja klamki: 1. Narożnik zamontować. (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 2. Narożnik pionowy zamontować.(powyżej FFB 800 mm stosować zamknięcie środkowe)* 3. Zasuwnica ruchomego słupka, dopasować długość z zamkniętą dźwignią, przykręcić ,5 28 Nacięcie środek zasuwnicy 87 Frezowanie pod dźwignię: Dopasować tuleję połączeniową w zależności od szerokości profila, połączyć z zasuwnicą sztulpową przy zamkniętej dźwigni, przykręcić. Otworzyć dźwignię,przykręcić. Zaczepy zamocować według szablonu. y 12 Krawędź skrzydła * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! Stała Środkowa GM FFH X Y FFH X Y mm 58 mm mm mm 58 mm mm 158 mm mm 158 mm mm 158 mm mm 158 mm mm 513 mm 28 Numery artykułów znajdują się w katalogu produktowym MACO

29 Okucie rozwierno uchylne MMKS Okna dwuskrzydłowe Zawias górny Zawias rozwierny Zamknięcie środkowe Zaczep rygla Narożnik Taśma zawiasu rozwiernego Zamknięcie poziome Rygiel okienny Docisk środkowy Zasuwnica ruchomego słupka Przekładnia napędu klamki Zasuwnica Zamknięcie poziome Zakończenie dolne Zawias skrzydła Zamknięcie środkowe Zamknięcie środkowe Zaczep rygla Zawias dolny Numery artykułów znajdują się w katalogu produktowym MACO 29

30 Okucie rozwierno uchylne MMKS Zasuwnica ruchomego słupka z zaczepami Zasuwnica stała pozycja klamki: 1. Narożnik górny zamontować.(powyżej FFB 800 mm stosować zamknięcie środkowe)* 2. Zasuwnica ruchomego słupka, dopasować długość z zamkniętą dźwignią,(długość taka sama jak zasuwnica RU) przykręcić. (powyżej FFB 800 mm stosować zamknięcie środkowe)* Zasuwnica środkowa pozycja klamki: FFH Zakończenie górne zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 2. Zakończenie dolne zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)* 3. Część środkową dopasować (nacięcie równo ze środkiem klamki) przykręcić. FFH FFH Zakończenie górne i dolne zamontować (powyżej FFB 800 mm stosować zamknięcie środkowe)*. 2. Część środkową z zamkniętą dźwignią dopasować (nacięcie równo ze środkiem klamki) przykręcić. Rygle okienne 1. Zaczepy ustawić według szablonu, przykręcić. 2. Rygiel okienny dolny i górny zamontować. Zaczepy rygli okiennych Ustawić szablon 21398, włożyć zaczepy rygla, przykręcić. * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 30 Numery artykułów znajdują się w katalogu produktowym MACO

31 Montaż zawiasu górnego rozwiernego MM 1. Taśmę zawiasu zamontować do rowka okuciowego, przykręcić. 2. Połączyć zawias rozwierny z taśmą zawiasu. 3. Łącznik kątowy zamocować do jarzma zawiasu kluczem T20 przekręcając o 90 (patrz rys) 90 Łącznik katowy PVC z zamknięciem bagnetowym Montaż zawiasu górnego rozwiernego MMKS 1. Zawias zamontować do rowka okuciowego, przykręcić. 2. Zawias górny i dolny jak również zawias skrzydła montować jak w oknach jednoskrzydłowych. 3. Łącznik kątowy zamocować do jarzma kluczem T20 przekręcając o 90 (patrz rys). Montaż docisków środkowych 1. Zamknięte skrzydło okienne lekko docisnąć. 2. Przyłożyć docisk i przykręcić. 3. Docisk działa tylko przy zamkniętym skrzydle. Uwaga: Stosować w skrzydłach z rowkiem okuciowym! Numery artykułów znajdują się w katalogu produktowym MACO 31

32 Okna uchylne MM Zasuwnica uchylna Nożyca uchylna Zasuwnica uchylna z zamontowaną nożycą Narożnik Narożnik Zamknięcie środkowe Zamknięcie środkowe Zawias uchylny Zawias uchylny Zawias górny Zawias górny 32 Numery artykułów znajdują się w katalogu produktowym MACO

33 Zestawienie okuć MM FFB FFH 1 zasuwnica uchylna z zamontowaną nożycą 1 i. S. 1 zaczepy 2 zawiasy uchylne 1 zaczep nożycy uchylnej W oknach PVC od FFB 1000 mm stosować trzeci zawias uchylny! Stosować nożycę bezpieczeństwa!!! 1 zasuwnica uchylna z zamontowaną nożycą 2 i. S. 2 zaczepy 3 zawiasy uchylne 2 zaczepy nożycy uchylnej 1 zasuwnica uchylna z zamontowaną nożycą 3 i. S. 3 zaczepy 3 zawiasy uchylne 2 zaczepy nożycy uchylnej 1 zasuwnica uchylna z zamontowaną nożycą 3 i. S. 2 przedłużka i. S. 5 zaczepów 3 zawiasy uchylne 2 zaczepy nożycy uchylnej narożniki 1 i. S. 2 zaczepy Nożyce bezpieczeństwa patrz diagram!!! 2 narożniki 1 i. S. 2 zamknięcia środkowe i. S. 4 zaczepy Nożyce bezpieczeństwa patrz diagram!!! Uwaga!!! do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias uchylny nożyca uchylna + nożyca bezpieczeństwa Gr. 1 1 nożyca uchylna + nożyca bezpieczeństwa Gr. 2 2 nożyce uchylne + nożyca bezpieczeństwa Gr. 1 2 nożyce uchylne + nożyca bezpieczeństwa Gr. 2 Numery artykułów znajdują się w katalogu produktowym MACO 33

34 Montaż okuć na skrzydle MM Narożniki 1 zamontować. 2. Zasuwnica uchylna z nożycą 2 dopasować do narożników 1 przykręcić (od FFB 1200 mm stosować drugą nożycę uchylną). 3. Zamknięcie środkowe 3 zamontować (od FFH powyżej 800 mm)*. 4. Zawias uchylny 4 zamontować (od FFB 1000 mm lub 60 kg wagi skrzydła stosować trzeci zawias uchylny.uwaga: w obrębie zawiasów uchylnych szyba powinna posiadać podkładki. 5. Zaczep nożycy dodatkowej 5 zgodnie z nacięciem na ramieniu nożycy dodatkowej (rys. 1 1 ) zamontować zaczep nożycy dodatkowej na ramie (rys. 1, 2 ), przykręcić. 6. Zamontować nożyce bezpieczeństwa! * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 34 Numery artykułów znajdują się w katalogu produktowym MACO

35 90 8,3 0, Rys. 1 Rys. 2 zamknięte do czyszczenia uchylone 2 1 Zakładanie i zdejmowanie nożycy uchylnej 1. Przed zdjęciem przekręcić klamkę w pozycję do czyszczenia (Rys. 2). 2. Otworzyć płytkę zabezpieczającą na zaczepie nożycy dodatkowej, wyjąć mocowanie nożycy dodatkowej z zaczepu. 3. Klamkę okienną przekręcić w pozycję uchylone (Rys. 2), płytkę zabezpieczającą zamknąć. (Rys. 1). 1. Zdejmowanie z pozycji uchylonej otworzyć płytkę zabezpieczającą (Rys. 1). 2. Zamknąć skrzydło, przekręcić klamkę w pozycję do czyszczenia, otworzyć skrzydło (Rys. 2). Numery artykułów znajdują się w katalogu produktowym MACO 35

36 Okna uchylne MMKS Nożyca uchylna Zasuwnica uchylna Zasuwnica uchylna z zamontowaną nożycą Zakończenie 180 Zakończenie 180 Zamknięcie środkowe Zamknięcie środkowe Zawias uchylny Zawias uchylny Zawias górny Zawias górny 36 Numery artykułów znajdują się w katalogu produktowym MACO

37 Zestawienie okuć MMKS FFB FFH 1 zasuwnica uchylna z zamontowaną nożycą 1 i. S. 2 zakończenia 1 VZ 1 zaczep 2 zawiasy uchylne 1 zaczep nożycy uchylnej W oknach PVC od FFB 1000 mm stosować trzeci zawias uchylny! Stosować nożycę bezpieczeństwa!!! 1 zasuwnica uchylna z zamontowaną nożycą 2 i. S. 2 zakończenia 1 VZ 2 zaczepy 3 zawiasy uchylne 2 zaczepy nożycy uchylnej 1 zasuwnica uchylna z zamontowaną nożycą 3 i. S. 2 zakończenia 1 VZ 3 zaczepy 3 zawiasy uchylne 2 zaczepy nożycy uchylnej 1 zasuwnica uchylna z zamontowaną nożycą 3 i. S. 2 przedłużki i. S. 2 zakończenia 1 VZ 5 zaczepów 3 zawiasy uchylne 2 zaczepy nożycy uchylnej Stosować nożycę bezpieczeństwa!!! 2 zamknięcia środkowe VZ 2 zaczepy Nożyce bezpieczeństwa patrz diagram!!! Uwaga!!! do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias uchylny nożyca uchylna + nożyca bezpieczeństwa Gr. 1 1 nożyca uchylna + nożyca bezpieczeństwa Gr. 2 2 nożyce uchylne + nożyca bezpieczeństwa Gr. 1 2 nożyce uchylne + nożyca bezpieczeństwa Gr. 2 Numery artykułów znajdują się w katalogu produktowym MACO 37

38 Montaż okuć na skrzydle MMKS Zamknięcie środkowe 1 zamontować (od FFB powyżej 800 mm)*. 2. Zakończenie 2 zamontować (w razie potrzeby połaczyć z zamknięciami środkowymi). 3. Zasuwnica uchylna z nożycą 3 dopasować i razem z zakończeniami przykręcić (od FFB 1200 mm stosować drugą nożycę uchylną). 4. Zawias uchylny 4 zamontować (od FFB 1000 mm lub 60 kg wagi skrzydła stosować trzeci zawias uchylny). Uwaga: w obrębie zawiasów uchylnych szyba powinna posiadać podkładki. 5. Zaczep nożycy dodatkowej 5 zgodnie z nacięciem na ramieniu nożycy dodatkowej (rys. 1, 1 ) zamontować zaczep nożycy dodatkowej na ramie (rys. 1, 2 ), przykręcić. 6. Zamontować nożycę bezpieczeństwa! * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 38 Numery artykułów znajdują się w katalogu produktowym MACO

39 90 8,3 0, Rys. 1 Rys. 2 zamknięte do czyszczeni uchylone 2 1 Zakładanie i zdejmowanie nożycy uchylnej 1. Przed zdjęciem przekręcić klamkę w pozycję do czyszczenia (Rys. 2). 2. Otworzyć płytkę zabezpieczającą na zaczepie nożycy dodatkowej, wyjąć mocowanie nożycy dodatkowej z zaczepu. 3. Klamkę okienną przekręcić w pozycję uchylone (Rys. 2), płytkę zabezpieczającą zamknąć. (Rys. 1). 1. Zdejmowanie z pozycji uchylonej otworzyć płytkę zabezpieczającą (Rys. 1). 2. Zamknąć skrzydło, przekręcić klamkę w pozycję do czyszczenia, otworzyć skrzydło (Rys. 2). Numery artykułów znajdują się w katalogu produktowym MACO 39

40 TwinFit (Podwójny uchył) MM maks. waga skrzydła = 60 kg Podwójny uchył Pojedyńczy uchył 180 Wytyczne dotyczące użytkowania: FFH: min. 431 maks mm FFB: min. 320 maks mm (jedno skrzydło) 40 Numery artykułów znajdują się w katalogu produktowym MACO

41 Instrukcja montażu TwinFit (Podwójny uchył ) MM UWAGA: Przed montażem należy zerwać blokady montażowe we wszystkich elementach skrzydła ruchomego. Stosować zasuwnice EH Nie stosować nożyc z mikrowentylacją No Zasuwnice ruchomego słupka MM do podwójnego uchyłu Zasuwnica Zasuwnica Zasuwnica Zasuwnica Zasuwnica 1590 No Narożniki MM do podwójnego uchyłu prawy lewy Numery artykułów znajdują się w katalogu produktowym MACO 41

42 Okna łukowe MM Nożyca do okien łukowych Zakończenie Nożyca dodatkowa do okien łukowych Zawias górny Zasuwnica Klamka okienna Zamknięcie środkowe Zawias skrzydła Narożnik do okien łukowych Zawias dolny 42 Numery artykułów znajdują się w katalogu produktowym MACO

43 Zestawienie okuć MM FFB FFH 1 nożyca do okien łukowych narożnik poziomy do okien łukowych 1 zaczep i.s. 2 zaczepy 1 nożyca do okien łukowych narożnik poziomy do okien łukowych 1 zaczep i.s. 4 zaczepy 1 przedłużka nożyca do okien łukowych narożnik poziomy do okien łukowych 1 zaczep i.s. 4 zaczepy 1 zamknięcie środkowe 1280V Od FFB 1000 mm lub 60 kg wagi skrzydła stosować nożycę dodatkową! 1 nożyca do okien łukowych narożnik poziomy do okien łukowych 1 zaczep i.s. 4 zaczepy 1 zamknięcie środkowe 1500V Od FFB 1000 mm lub 60 kg wagi skrzydła stosować nożycę dodatkową! zasuwnica zakończenie górne 1 narożnik 1 i.s 1 zasuwnica zakończenie górne 1 narożnik 1i.S 1 zaczep 1 najazd klinowy 1 zasuwnica zakończenie górne 1 narożnik 1i.S 2 zaczepy 1 najazd klinowy Od FFH 781 stosować przedłużkę 235! 1 zasuwnica zakończenie górne 1 narożnik 1i.S 1 przedłużenie zaczepy 1 najazd klinowy Od FFH 1011 zamiast przedłużki 235 stosować zamknięcie środkowe 1280V! 1 zasuwnica zakończenie górne 1 narożnik 1i.S 1 zamknięcie środkowe 1280V 3 zaczepy 1 najazd klinowy Od FFH 1246 zamiast zamknięcia środkowego 1280V stosować 1500V! 1 zasuwnica zakończenie górne 1 narożnik 1i.S 1 zamknięcie środkowe 1500V 3 zaczepy 1 najazd klinowy Od FFH 1481 stosować przedłużkę 235! 1 zasuwnica zakończenie górne 1 narożnik 1i.S 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe 1280V 6 zaczepów 1 najazd klinowy 1 zasuwnica zamknięcie środkowe 1 narożnik 1i.S 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe 1500V 6 zaczepów 1 najazd klinowy Uwaga!!! do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias dolny 1 zawias skrzydła Diagram zakresów stosowania do okien łukowych o ciężarze skrzydła do 80 kg Montować zaczep najazdu i najazd klinowy (str.47/rys. 1)! Numery artykułów znajdują się w katalogu produktowym MACO 43

44 Okna łukowe MMKS Nożyca do okien łukowych Nożyca dodatkowa do okien łukowych Zawias górny Zasuwnica Klamka okienna Zakończenie dolne Zamkn. środkowe Narożnik do okien łukowych Zawias skrzydła Zawias dolny 44 Numery artykułów znajdują się w katalogu produktowym MACO

45 Zestawienie okuć MMKS FFB FFH 1 zasuwnica zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zaczep 1 zaczep uchyłu 1 zasuwnica zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zaczep 1 zaczep uchyłu 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 2 zaczepy 1 najazd klinowy 1 zaczep uchyłu Od FFH 781 stosować przedłużkę 235! 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 przedłużka i.s. 3 zaczepy 1 najazd klinowy 1 zaczep uchyłu Od FFH 1011 zamiast przedłużki 235 stosować zamknięcie środkowe 1280V! 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zamknięcie śr.1280v 1 i.s. 3 zaczepy 1 najazd klinowy 1 zaczep uchyłu Od FFH 1246 zamiast zamknięcia środkowego 1280V stosować 1500V! 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zamknięcie śr.1500v 1 i.s. 4 zaczepy 1 najazd klinowy 1 zaczep uchyłu Od FFH 1481 stosować przedłużkę 235! 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zamknięcie śr. 1500V 1 i.s. 1 zamknięcie śr. 1280V 1 i.s. 5 zaczepów 1 najazd klinowy 1 zaczep uchyłu 1 zasuwnica VZ 1 zakończenie górne 1 i.s. 1 narożnik 1 VZ 1 zamknięcie śr. 1500V 1 i.s. 1 zamknięcie śr. 1280V 1 i.s. 6 zaczepów 1 najazd klinowy 1 zaczep uchyłu 1 nożyca do okien łukowych i. S. 1 narożnik do okien łukowych 3 zaczepy 1 nożyca do okien łukowych i.s. 1 narożnik do okien łukowych 5 zaczepów 1 przedłużka i.s Uwaga!!! do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias dolny 1 zawias skrzydła nożyca do okien łukowych i.s. 1 narożnik do okien łukowych 5 zaczepów 1 zamknięcie środkowe 1280V 1 i.s. Od FFB 1000 mm lub 60 kg wagi skrzydła stosować nożycę dodatkową! Diagram zakresów stosowania do okien łukowych o ciężarze skrzydła do 80 kg Montować zaczep najazdu i najazd klinowy (str.47/rys. 1) 1 nożyca do okien łukowych i.s. 1 narożnik do okien łukowych 5 zaczepów 1 zamknięcie środkowe 1500V 1 i.s. Od FFB 1000 mm lub 60 kg wagi skrzydła stosować nożycę dodatkową! Numery artykułów znajdują się w katalogu produktowym MACO 45

46 Montaż okuć na skrzydle MM i MMKS 9 ** 7 Rys Rys mm x = 44 mm* Rys ± 1,5 = 4mm = Początek łuku Początek łuku * x = poczatek łuku do środku zawiasu górnego 44 mm 1. Szablon wiercenia zawiasów (Nr /21564) włożyć w rowek okuciowy i wywiercić otwory (patrz str.19/rys.1) 2. Narożnik 1 przyłożyć, dopasować do FFB przedłużki / zamknięcia środkowego 2 przykręcić.* 3. Narożnik poziomy do okien łukowych 3 dopasować (Rys. 1), przykręcić. 4. Zakończenie górne 4 lub nożycę dodatkową ** 9 (jeśli wymagana), przykręcić. UWAGA: nacięcie na nożycy dod. = 25 mm pod początkiem łuku (rys.3) 5. Zasuwnica 5 dopasować i zamontować. 6. Zależnie od FFH przedłużkę lub zamknięcie środkowe 6 przyłożyć, połączyć z narożnikiem, przykręcić. 7. Nożyca do okien łukowych 7 dopasować nacięcie z początkiem łuku (rys. 2). Zamontowaną nożycę ustawić w pozycji uchyłu i przykręcić (przykręcić pod ramieniem nożycy!). Nożycę ustawić w pozycji otwartej! 8. Zawias skrzydła 8 zamontować. 9. Podczas pierwszego uruchomienia zostają wyłamane plastikowe bolce unieruchamiające. 10. Przy zasuwnicy należy uaktywnić podnośnik skrzydła. 11. Śrubę bezpieczeństwa (patrz czerwona naklejka na okuciach) połączyć z ramieniem nożycy! ** od FFB 1000 mm lub wagi skrzydła 60 kg 46 Numery artykułów znajdują się w katalogu produktowym MACO

47 Okno łukowe dwuskrzydłowe MM Wybór zasuwnicy przy oknach łukowych dwuskrzydłowych zależny jest od wysokości FFH. 1 Zasuwnica 2 Narożnik do okien trapezowych Narożnik 4 Narożnik do okien łukowych 5 Narożnik poziomy 10 6 Nożyca do okien łukowych 6 7 Zamknięcie środkowe 8 Zawias dolny Zawias ramy 10 Zawias rozwierny do okien łukowych Docisk środkowy Rys Numery artykułów znajdują się w katalogu produktowym MACO 47

48 Stosowanie okuć do okien łukowych przy oknach segmentowych, trapezowych, koszykowych. Montaż okuć na skrzydle Montaż okuć patrz wytyczne dotyczace montażu okuć do okien łukowych (str.46). Zamknięcie poziome górne x* Segmentowe okna łukowe Przy długości łuku ponad 1000 mm stosować narożnik do okien trapezowych z zamknięciem środkowym. Stosować nożycę 620! Połączenie zawiasów zmienia się o 150 mm x* Okna trapezowe Przy kącie większym od +50 lub mniejszym od 15 nie ma punktu ryglującego na skosie. Uwaga: Maksymalne kąty odnoszą się tylko do okuć. Każdorazowo należy przestrzegać zaleceń dostawcy profilowego! *x = 44 mm x* Okna koszykowe Można stosować zamknięcie środkowe, nożycę do okien łukowych 1250 lub nożycę dodatkową do okien łukowych. Przy oknach segmentowych i trapezowych stosować nożycę do okien łukowych 620. Uwaga: Połączenie zawiasów zmienia sie o 150 mm. 48 Numery artykułów znajdują się w katalogu produktowym MACO

49 Montaż okuć na ramie W pierwszej kolejności dopasować zaczepy na łuku. Zaczepy na stronie zasuwnicy i zamknięcia uchylnego okuwać jak w oknach jednoskrzydłowych. Zawias dolny montować jak w oknach jednoskrzydłowych. Wiercenie pod zawias górny wykonać przewidzianym szablonem do okien łukowych (przyłożyć skrzydło do ramy, zaznaczyć pozycję łącznika kątowego, przyłożyć szablon (patrz rysunek), wywiercić)! Diagram zakresów stosowania Nożyca do okien łukowych w oknach trapezowych W oknach trapezowych od 1 do 15 obowiązuja diagramy okien łukowych (patrz strona 43/45). Numery artykułów znajdują się w katalogu produktowym MACO 49

50 Okna trapezowe MM Nożyca do okien trapezowych Zawias górny Narożnik do okien trapezowych Klamka okienna Zamknięcie środkowe Zasuwnica Zamknięcie środkowe Zawias ramy Narożnik do okien łukowych Zawias dolny 50 Numery artykułów znajdują się w katalogu produktowym MACO

51 Zestawienie okuć MM FFB FFH 1 nożyca do okien trap zaczep i. S. 2 zaczepy 1 nożyca do okien trap zaczep i. S. 2 lub 3 zaczepy Od FFB 671 stosować przedłużkę 140 lub 235! 140 do FFB 810 / 235 do FFB nożyca do okien trap zaczep i. S. 4 zaczepy 1 przedłużka 235 Od FFB 906 stosować zamknięcie środkowe 1280V zamiast przedłużki 235! 1 nożyca do okien trap zaczep i. S. 4 zaczepy 1 zamknięcie środkowe 1280V Od FFB 1141 stosować zamknięcie środkowe 1500V zamiast 1280V! Do FFB 1650 stosować nożycę dodatkową zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zaczep / 1 najazd klinowy Uwaga!!! do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias dolny 1 zawias skrzydła zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zaczep / 1 najazd klinowy zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe zaczepy / 1 najazd klinowy zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe zaczepy / 1 najazd klinowy zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 3 zaczepy / 1 najazd klinowy zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe zaczepów / 1 najazd klinowy 1 zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe zaczepów / 1 najazd klinowy 1 zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe zaczepów / 1 najazd klinowy 1 zasuwnica narożnik do okien trap. 1 i. S. 1 narożnik 1 i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 1500V 1 zamknięcie środkowe zaczepów / 1 najazd klinowy Diagram zakresów stosowania do okien trapezowych o ciężarze skrzydła do 80 kg 1100 Numery artykułów znajdują się w katalogu produktowym MACO 51

52 Montaż okuć na skrzydle MM 6 Detal A (patrz str.57) Rys Szablon wiercenia zawiasów (Nr /21564) włożyć w rowek okuciowy i wywiercić otwory (patrz str.19/rys.1) 2. Narożnik 1 przyłożyć (rys.1) (od FFH powyżej 800 mm połączyć z zamknięciem środkowym 2 )* i przykręcić. 3. Narożnik do okien łukowych 3 dopasować, przykręcić. 4. Narożnik do okien trapezowych 4 zamontować. 5. Zasuwnica 5 dopasować, przykręcić z narożnikiem. 6. Nożycę do okien trapezowych 6 dopasować i przykręcić z narożnikiem (Zwrócić szczególną uwagę na wymagany odstęp, strona 57/rys.1). 7. Z a w i a s 7 przykręcić. 8. Podczas pierwszego uruchomienia zostają wyłamane plastikowe bolce unieruchamiające. 9. Przy zasuwnicy należy uaktywnić podnośnik skrzydła. * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! 52 Numery artykułów znajdują się w katalogu produktowym MACO

53 Okna trapezowe MMKS Nożyca do okien trapezowych Zawias górny Narożnik do okien trapezowych Klamka okienna Zamknięcie środkowe Zakończenie dolne Zasuwnica Narożnik do łukowych Zakończenie Zawias ramy Zawias dolny Numery artykułów znajdują się w katalogu produktowym MACO 53

54 Zestawienie okuć MMKS FFB FFH 1 nożyca do okien trap narożnik do okien łukowych 1 zakończenie VZ 3 zaczepy 1 nożyca do okien trap narożnik do okien łukowych 1 zakończenie VZ 3 lub 4 zaczepy Od FFB 671 stosować przedłużkę 140 lub 235! 140 do FFB 810 / 235 do FFB 905 Uwaga!!! 1 nożyca do okien trap i. S. 1 narożnik do okien łukowych 1 przedłużka i. S. 1 zakończenie VZ 5 zaczepów Od FFB 906 stosować zamknięcie środkowe 1280V zamiast przedłużki 235! 1 nożyca do okien trap i. S. 1 narożnik do okien łukowych 1 zamknięcie środkowe 1280V 1 i. S. 1 zakończenie VZ 5 zaczepów Od FFB 1141 stosować zamknięcie środkowe 1500V zamiast 1280V! Do FFB 1650 stosować nożycę dodatkową! zasuwnica narożnik do okien trap. 1 i. S. 1 zaczep uchylu 1 zasuwnica narożnik do okien trap.1 i. S. 1 zaczep uchyłu 1 zaczep podnośnika do wszystkich wielkości: 1 zawias górny 1 sztyft zawiasu 1 łącznik kątowy 1 zawias dolny 1 zawias skrzydła zasuwnica 840 1VZ 1 narożnik do okien trap.1 i. S. 1 zaczep uchyłu 1 zaczep 1 zaczep podniośnika 1 zasuwnica VZ 1 narożnikdo okien trap. 1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 2 zaczepy 1 zaczep podnośnika zasuwnica VZ 1 narożnik do okien trap.1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 2 zaczepy 1 zaczep podnośnika zasuwnica VZ 1 narożnik do okien trap. 1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 3 zaczepy 1 zaczep podnośnika zasuwnica VZ 1 narożnik do okien trap. 1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 4 zaczepy 1 zaczep podnośnika zasuwnica VZ 1 narożnik do okien trap. 1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 5 zaczepów 1 zaczep podnośnika 1 zasuwnica VZ 1 narożnik do okien trap. 1 i. S. 1 zamknięcie środkowe VZ 1 zaczep uchyłu 5 zaczepów 1 zaczep podnośnika Diagram zakresów stosowania do okien trapezowych o ciężarze skrzydła do 80 kg Numery artykułów znajdują się w katalogu produktowym MACO

55 Montaz okuc na skrzydle MMKS 6 Detal A (patrz str. 57) Rys Szablon wiercenia zawiasów (Nr /21564) włożyć w rowek okuciowy i wywiercić otwory (patrz str.19/rys.1) 2. Narożnik 1 przyłożyć (od FFH powyżej 800 mm połączyć z zamknięciem środkowym 2 )* i przykręcić. 3. Narożnik do okien łukowych 3 dopasować i przykręcić (Rys. 1). 4. Narożnik do okien trapezowych 4 zamontować. 5. Zasuwnica 5 dopasować, przykręcić z narożnikiem. 6. Nożycę do okien trapezowych 6 dopasować i przykręcić z narożnikiem (Zwrócić szczególną uwagę na wymagany odstęp, strona 57/rys. 1). 7. Z a w i a s 7 przykręcić. 8. Podczas pierwszego uruchomienia zostają wyłamane plastikowe bolce unieruchamiające. 9. Przy zasuwnicy należy uaktywnić podnośnik skrzydła. * FFB i FFH od 800 mm jest zaleceniem MACO, przestrzegać zaleceń dostawców profili! Numery artykułów znajdują się w katalogu produktowym MACO 55

56 56 Numery artykułów znajdują się w katalogu produktowym MACO Stosować się do wytycznych w tabeli: 738 = miara długości skosu 28,5 = kąt nachylenia okna Tabela doboru wielkości nożycy. Różnica między FFH (strona zawiasowa) FFH (strona zasuwnicy w mm) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , FFB w mm Nożyca trapezowa 630 Nożyca trapezowa 800 Nożyca trapezowa 1050 Nożyca trapezowa

57 Detal A: Odstęp między krawędzią przylgi a jarzmem nożycy. Rys. 1 Odstęp Kąt nachylenia Odstęp Odstęp przy 12 mm luz Kąt nachylenia Odstęp 50 0,6 15 2,5 45 1,2 10 2,5 40 1,7 5 2,4 35 2,1 0 2,3 30 2,3 5 2,0 25 2,5 10 1,8 20 2,5 15 1,4 Okna rozwierne Wskazówki dotyczące okien RU obowiazują także przy oknach R. (Zakresy stosowania, wiercenie i frezowanie). Odstęp przy połączeniu zawiasów uchylnych a jarzmem nożycy do okien trapezowych. Kąt nachylenia Zawias R do okien trapezowych Odstęp przy 12 mm luz Kąt nachylenia Zawias R do okien trapezowych 50 12, , , , ,2 5 13, ,6 0 13, ,8 5 13, , , , ,9 Uwaga: nie stosować zawiasów wrębowych, po stronie zawiasów musi być zamontowane zamknięcie środkowe. Numery artykułów znajdują się w katalogu produktowym MACO 57

58 Wiercenie pod zawias górny Rys.2 Maksymalne frezowanie przy 50. Głębokość frezowania (4 mm) zmniejsza się przy spadku kąta. Dotyczy tylko okuć każdorazowo należy sprawdzić wskazania dostawcy systemu profilowego! x z A Przylga Wymiar A 18 mm 17,5 20 mm 19,5 Kąt nachylenia Wymiar x przy 12 L 50 15, , ,1 35 8,3 30 6,9 25 5,6 20 4,6 15 3,8 10 3,1 5 2,5 0 2,1 5 1,8 10 1,5 15 1,4 58 Numery artykułów znajdują się w katalogu produktowym MACO

59 Montaż części ramowej Rys do +30 Stosować nastawne szablony frezowania! Zakres stosowania szablonów frezowania do okien trapezowych (rys.3): Szablony mogą być stosowane od 15 do +30. Dla okien o kącie nachylenia ponad 30 należy stosować się ściśle do tabeli na stronie 57 lub 58, ewentualnie stosować papierowy szablon dołączony do nożyc! Uwaga! Szablony frezujące posiadają żółty klocek odbojowy. W wypadku, gdy konstrukcja okienna posiada inny luz wrębowy należy ściśle stosować się do wytycznych zawartych w instrukcji. Zaczepy: należy zawsze zaczynać od skosu. Dla zaczepów strony zasuwnicy i zamknięcia uchylnego stosować zaczepy z okien jednoskrzydłowych. Zaczepy strona zawiasów szablon do zamknięcia środkowego od strony zawiasu dolnego przyłożyć, włożyć zaczep i przykręcić. Zaczepy dolne: stosować szablony jak w oknach jednoskrzydłowych. Numery artykułów znajdują się w katalogu produktowym MACO 59

60 Regulacje okien Regulacja podnośnika Regulacja nożycy 4 Regulacja docisku na nożycy 4 Regulacja zawiasu dolnego 4 Regulacja docisku Regulacja docisku na czopie i.s oraz VZ 15 9 mm 60 Numery artykułów znajdują się w katalogu produktowym MACO

61 Notatki Numery artykułów znajdują się w katalogu produktowym MACO 61

62 Notatki 62 Numery artykułów znajdują się w katalogu produktowym MACO

63 Notatki Numery artykułów znajdują się w katalogu produktowym MACO 63

64 MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A5020 SALZBURG TEL +43 (0) FAX +43 (0) MACO POLSKA SP. Z O.O. UL. GUTENBERGA 18 PL GLIWICE TEL FAX Best.Nr Datum: Jänner 2005 Änderungsdatum: Juli 2010 Alle Rechte und Änderungen vorbehalten.
