1 TECHNIKA KTÓRA PORUSZA MACO systemy przesuwne Trzy funkcje w jednym okuciu! okucia PAS do okien drewnianych i PVC

2 Najnowszym okuciem przesuwno-odstawnym, MACO dopełnia swój program systemów przesuwnych RAIL. Rozwiązanie to oparte jest na bazie sprawdzonego już okucia przesuwno-uchylnego. Szeroka gama elementów dla różnych profili umożliwia jego zastosowanie zarówno w oknach drewnianych jaki i PVC. Podstawową cechą nowego okucia, jest możliwość równoległego odstawienia skrzydła i równoczesne jego zaryglowanie. Dzięki temu proces wymiany powietrza może być prowadzony nawet podczas naszej nieobecności w domu. System okuć przesuwno-odstawnych MACO

3 Komfortowo obsługiwać i wietrzyć Odległość skrzydła od ramy 125 mm 125 mm Możliwe jest stosowanie okuć PAS nawet z bardzo grubymi profilami, które spełniają wymagania domów pasywnych. Odstęp 125mm skrzydła od ramy umożliwia szerokie wykorzystywanie systemów energooszczędnych, okładzin zewnętrznych itp. Okucia PAS stosuje się do elementów o ciężarze do 160kg. Zintegrowane tłumienie siły zamykania mechanizm tłumiący Użytkownik nie musi już męczyć się z popychaniem dużych skrzydeł w ostatniej fazie ich przesuwania. Skrzydło podczas zamykania, automatycznie wsunie się do ramy znacznie ułatwiając jego obsługę. Zintegrowany, sprężynowy system tłumiący siłę zamykania działa także podczas otwierania okna. Sprężyny, które w pozycji zamkniętej okna są naprężone, uwalniają siłę podczas jego otwierania, co również ma przełożenie na komfort obsługi. Aby uniknąć uszkodzenia okuć do których mogłoby dojść podczas nieumiejętnej lub gwałtownej obsługi okna, wyposażono okucia PAS w dodatkowe zderzaki. Świetny sposób na przewietrzanie W pozycji równoległego odstawienia, skrzydło jest odsunięte od ramy o 6mm. Z zewnątrz, pozycja ta jest prawie niezauważalna. Okucia PAS są wyposażone w standardzie w wszystkie czopy i.s.

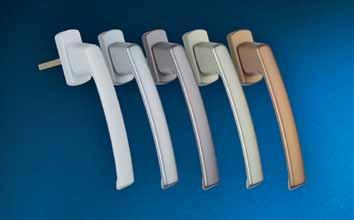

4 Kiedy, z, i, ale. Błędna obsługa jest wykluczona Zasada działania okucia wyklucza prawie całkowicie jego błędną obsługę, nie ma także potrzeby stosowania dodatkowych elementów okuć jak np. blokady błędnego położenia klamki. Okno obsługuje się w sposób intuicyjny: klamka w pozycji pionowej przekręcona w dół okna informuje, że okno jest zamknięte. Przekręcenie jej poziomo pozwala na otwarcie, a odstawne położenie skrzydła sygnalizuje klamka odwrócona do góry. Odstawne położenie skrzydła można również uzyskać przekręcając klamkę o 180º z pozycji zamkniętej. Wózki jezdne ze szczotkami Zasada działania wózków jezdnych w całości przejęta została z okien SKB. Uzupełnienie ich o mechanizm tłumiący siłę zamykania stworzyło w istocie wózki PAS. Dodatkowo, wózki jezdne zostały wyposażone w komplet szczotek oczyszczających szynę jezdną podczas przesuwania skrzydła. wszystkie te modyfikacje zapewniają wysoki komfort obsługi okien, cichą i lekką pracę wózków oraz prawidłowe działanie na długie lata. Cała elegancja w klamce W systemie PAS stosowana jest w standardzie klamka MACO SKB. Dostępna kolorystyka: biała, srebrna, tytanowa, szampańska, jasnobrązowa SKB. Klamka oprócz wariantu standardowego może występować z kluczem.

5 Tworzymy wartości stosowane w systemach drewnianych i PVC ciężar skrzydła do 160kg nowe nożyce równoległe ze zintegrowanym zderzakiem bezpieczne wietrzenie nawet podczas nieobecności domowników pozycja odstawna jest prawie niewidoczna z zewnątrz komfortowa obsługa przez zastosowanie tłumienia siły zamykania prosty montaż

6 Technika w pigułce ciężar skrzydła do 160 kg zarówno w systemach drewnianych jak i PVC do okien i drzwi balkonowych FFB mm 5x... FFH mm max. 35 mm od głębokości rowka ramy 22 mm i 13 mm oś okucia szczelina pomiędzy ramą i skrzydłem w pozycji odstawnej 6 mm odległość skrzydła od ramy w pozycji otwartej 125 mm okucie obwiedniowe MULTI-MATIC z czopami i.s. powłoka Silber-look, a opcjonalnie TRICOAT-PLUS wymagane miejsce na ramie 35 mm możliwość zastosowania progów balkonowych nie potrzeba poszerzeń ramy MAYER & CO BESCHLÄGE GMBH ALPENSTRASSE 173 A-5020 SALZBURG TEL +43 (0) FAX +43 (0) maco@maco.at MACO POLSKA SP. Z O.O. UL. GUTENBERGA 18 PL GLIWICE TEL: FAX: maco@maco.pl Scan for more Info Nr _PL - Data: marzec 2012 Wszelkie prawa zastrzeżone Zdjęcia: MACO, shutterstock.com
