1 I. OPIS TECHNICZNY PRZEBUDOWA ULICY CEGIELNIANEJ ORAZ PARKOWEJ OD ULICY CEGIELNIANEJ DO ULICY LOTNICZEJ WRAZ Z INFRASTRUKTURĄ TECHNICZNĄ TOWARZYSZĄCĄ W GRUDZIĄDZU /Rozwiązanie kolizji energetycznych/ 1.0. Podstawa opracowania - Warunki przebudowy urządzeń elektroenergetycznych ENERGA OPERATOR SA Oddział w Toruniu Rejon Dystrybucji Grudziądz NR /RG/1.144/RG Ustawa z dnia r. Prawo Budowlane Dz. U. Nr89 poz. 414, - Zarządzenie ministra GpiB z dnia r. W sprawie szczegółowego zakresu i formy projektu budowlanego MP nr 2/95 poz. 30, 2.0. Inwestor Urząd Miejski w Grudziądzu ul. Ratuszowa Grudziądz 3.0. Obiekt Przebudowa ul. Cegielnianej oraz Parkowej od ul. Cegielnianej do ul. Lotniczej wraz z infrastrukturą towarzyszącą w Grudziądzu /Rozwiązanie kolizji energetycznych / 4.0. Lokalizacja Grudziądz ul. Cegielniana Parkowa - /36/ 5.0. Zakres opracowania Zakres opracowania obejmuje: a) Kolizja nr 1 (przełoŝenie istniejącego kabla) - Istniejący kabel YAKY4x95mm2 zasilający bazę PUM na odcinku od pkt. A do pkt. B (długości l 22m) kolidujący z projektowanym pasem jezdni naleŝy przełoŝyć poza projektowane poszerzenie jezdni w projektowany chodnik - Powstały po przełoŝeniu zapas kabla naleŝy pozostawić w proj chodniku (pętla) b) Kolizja nr 2 (przełoŝenie istniejącego kabla) - Istniejący kabel YAKY4x95mm2 na odcinku od pkt. C do pkt. D (długości l 18m) kolidujący z projektowanym pasem jezdni naleŝy przełoŝyć poza projektowane poszerzenie jezdni w projektowany chodnik - Powstały po przełoŝeniu zapas kabla naleŝy pozostawić w proj chodniku (pętla) c) Kolizje nr 3, 4, 5, 6 (załoŝenie przepustów ochronnych) - Istniejące kable nn i SN przebiegające pod projektowaną nakładką oraz poszerzeniem drogi naleŝy ochronić za pomocą przepustów rurowych dwudzielnych AROT A160PS oraz A120PS d) Kolizja nr 7 istn. kabla z proj. parkingami

2 - Istniejący kabel 3xYHdAKx1x240mm2 GPZ Łąkowa w kier. St Lotnicza WZU Główna od pkt. E do pkt. F (długości l 431m) kolidujący z projektowanymi parkingami naleŝy zdemontować - UłoŜyć proj. kabel 3xXRUHAKXS1x240mm2 po nowej trasie (długości l 446m) - W miejscach oznaczonych jako M1 oraz M2 dokonać połączenia istniejącego kabla 3xYHdAKx1x240mm2 z kablem projektowanym 3xXRUHAKXS1x240mm2 uŝywając do tego celu muf przejściowych np. f-my Barnier nr (PJ) - Istniejący kabel HAKnFtA3x120mm2 na odcinku od pkt G do pkt H (długości l 44m) kolidujący z projektowanymi parkingami naleŝy zdemontować - UłoŜyć proj. kabel HAKnFtA3x120mm2 po nowej trasie długości l 49m) - W miejscach oznaczonych jako M3 oraz M4 dokonać połączenia istniejącego kabla YAKnFtA3x120mm2 z kablem projektowanym HAKnFtA3x120mm2 uŝywając do tego celu muf przejściowych np. f-my Barnier nr. B44293 e) demontaŝ istniejącego oświetlenia NaleŜy zdemontować oświetlenie ulicy Parkowej będące na majątku ENERGA OPERATOR S.A. Rejon Dystrybucji Grudziądz. słupy drewniane 5 szt. słupy Ŝelbetowe 2 szt. demontaŝ przewodów oświetleniowych demontaŝ wysięgników i opraw oświetleniowych 22 szt. Po wybudowaniu nowego oświetlenia demontaŝu podlegają stare oprawy oświetlenia ul. Cegielnianej i ul. Parkowej - do budynku nr 36. W przypadku wcześniejszej realizacji Przebudowy ul. Parkowej niŝ II etapu Trasy Średnicowej naleŝy podłączyć pozostałe oprawy (od bud. nr 36) w kierunku WZU do linii oświetleniowej ul. Lotniczej. Pozostawić równieŝ naleŝy oświetlenie przejścia dla pieszych łączące ul. Cegielnianą z ul. Drogą Łąkową. W przypadku braku innej moŝliwości naleŝy je podłączyć do projektowanego oświetlenia ul. Cegielnianej. Uwaga! W projekcie podano długości odcinków tras kablowych, które mogą się róŝnić od rzeczywistych długości kabli. Stan faktyczny naleŝy stwierdzić podczas prac ziemnych w fazie wykonawstwa projektu. Materiały z demontaŝu przekazać do ENERGA OPERATOR S.A. Rejon Dystrybucji Grudziądz Układanie kabli NN-0,4kV Projektowane kable zasilające 0,4kV naleŝy układać w wykopie na głębokości 0,7m, natomiast pod drogami w rurze ochronnej na głębokości 1,0m. (górna część przepustu). Kable układać na 10 cm podsypce z piasku, układany linią falistą z zapasem (3% długości wykopu) wystarczającym do skompensowania moŝliwych przesunięć gruntu. Na kabel nasypać kolejną l0cm warstwę piasku i 15cm warstwę ziemi rodzimej. Następnie w wykopie ułoŝyć folię koloru niebieskiego o grubości co najmniej 0,5mm i szerokości 25cm. Na końcach kabla pozostawić zapas kabla co najmniej 2m. Przed zasypaniem kabla w odstępach nie większych niŝ 10m oraz przy wejściach do rur ochronnych naleŝy umocować na kablu opaski opisowe zawierające dane tj. typ kabla, przekrój, długość, oznaczenie trasy kabla, skąd, dokąd, rok ułoŝenia i wykonawca. Ponadto na trasie kabla w miejscu skrzyŝowania z drogą oraz przy kaŝdej zmianie trasy kabla naleŝy umieścić betonowy oznacznik kablowy o wymiarach 15x15x60 z literą K".

3 SkrzyŜowanie proj. kabli 0,4kV z istniejącym i projektowanym uzbrojeniem terenu naleŝy wykonać w przepuście ochronnym zgodnie z załączonymi rysunkami. Rury ochronne naleŝy uszczelnić przed zamuleniem poprzez załoŝenie na końce rur nakładek uszczelniających np. pokrywy f-my AROT". Prace ziemne wykonywać ręcznie z uwagi na liczne istniejące uzbrojenie podziemne terenu Układanie kabli SN-15kV Kable energetyczne Sn-15kV naleŝy układać w wykopie na głębokości 0,8m, natomiast pod drogami w rurze ochronnej na głębokości 1,0m. (górna część przepustu). Kable układać na 10 cm podsypce z piasku, układany linią falistą z zapasem (3% długości wykopu) wystarczającym do skompensowania moŝliwych przesunięć gruntu. Na kabel nasypać kolejną 10cm warstwę piasku i 15cm warstwę ziemi rodzimej. Następnie w wykopie ułoŝyć folię koloru czerwonego o grubości co najmniej 0,5mm i szerokości 25cm. Na końcach kabla pozostawić zapas kabla co najmniej 2m. Przed zasypaniem kabla w odstępach nie większych niŝ 10m oraz przy wejściach do rur ochronnych naleŝy umocować na kablu opaski opisowe zawierające dane tj. typ kabla, przekrój, długość, oznaczenie trasy kabla, skąd, dokąd, rok ułoŝenia i wykonawca. Ponadto na trasie kabla w miejscu skrzyŝowania z drogą oraz przy kaŝdej zmianie trasy kabla naleŝy umieścić betonowy oznacznik kablowy o wymiarach 15x15x60 z literą K". SkrzyŜowanie kabli Sn-15kV z istniejącym i projektowanym uzbrojeniem terenu naleŝy wykonać w przepuście ochronnym z rury A120PS i A160PS o długościach zgodnych z naniesionymi na rysunkach. Rury ochronne naleŝy uszczelnić przed zamuleniem poprzez załoŝenie na końce rur nakładek uszczelniających np. pokrywy E110 f-my AROT". Prace ziemne wykonywać ręcznie z uwagi na liczne istniejące uzbrojenie podziemne terenu Uwagi realizacyjne 8.1. Trasy projektowanych kabli przebiegają przez tereny z uzbrojeniem podziemnym uwidocznionym na planszy, w związku z czym wszystkie wykopy naleŝy wykonywać ręcznie, z zachowaniem wszystkich warunków ostroŝności, mając świadomość, Ŝe wszystkie znajdujące się pod powierzchnią ziemi sieci są eksploatowane, a kable są pod napięciem. W celu dokładnej inwentaryzacji istniejącego uzbrojenia podziemnego naleŝy wykonywać próbne przekopy Trasy projektowanych odcinków kabli, przed rozpoczęciem wykopów musi wyznaczyć uprawniony geodeta Wykonanie tras kablowych moŝna rozpocząć dopiero gdy uprawniony geodeta stwierdzi Ŝe teren wzdłuŝ projektowanej trasy posiada projektowane rzędne Kable projektowane moŝna układać w ziemi przy temperaturze nie niŝszej niŝ 0 C Odległość projektowanych kabli od innych kabli lub występującego uzbrojenia podziemnego, powinna być zgodna z wymaganiami normy PN-76/E tabele nr 1 i Po ułoŝeniu kabli a przed zasypaniem, naleŝy: - sporządzić operat geodezyjny, - przeprowadzić badania: 1) ciągłości Ŝył, 2) pomiaru oporności izolacji. - inspektor nadzoru dokona odbioru robót zanikających

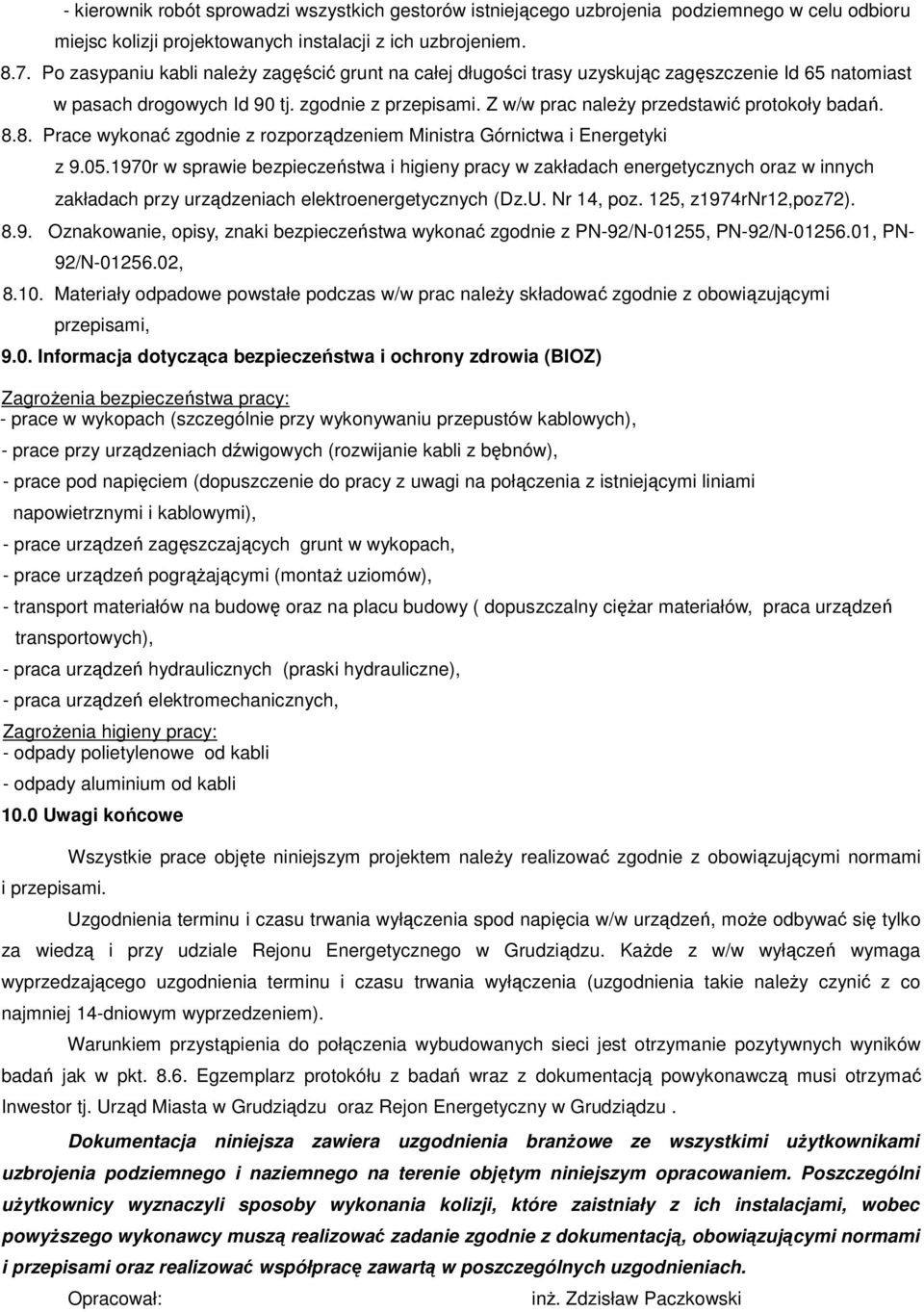

4 - kierownik robót sprowadzi wszystkich gestorów istniejącego uzbrojenia podziemnego w celu odbioru miejsc kolizji projektowanych instalacji z ich uzbrojeniem Po zasypaniu kabli naleŝy zagęścić grunt na całej długości trasy uzyskując zagęszczenie Id 65 natomiast w pasach drogowych Id 90 tj. zgodnie z przepisami. Z w/w prac naleŝy przedstawić protokoły badań Prace wykonać zgodnie z rozporządzeniem Ministra Górnictwa i Energetyki z r w sprawie bezpieczeństwa i higieny pracy w zakładach energetycznych oraz w innych zakładach przy urządzeniach elektroenergetycznych (Dz.U. Nr 14, poz. 125, z1974rnr12,poz72) Oznakowanie, opisy, znaki bezpieczeństwa wykonać zgodnie z PN-92/N-01255, PN-92/N , PN- 92/N , Materiały odpadowe powstałe podczas w/w prac naleŝy składować zgodnie z obowiązującymi przepisami, 9.0. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) ZagroŜenia bezpieczeństwa pracy: - prace w wykopach (szczególnie przy wykonywaniu przepustów kablowych), - prace przy urządzeniach dźwigowych (rozwijanie kabli z bębnów), - prace pod napięciem (dopuszczenie do pracy z uwagi na połączenia z istniejącymi liniami napowietrznymi i kablowymi), - prace urządzeń zagęszczających grunt w wykopach, - prace urządzeń pogrąŝającymi (montaŝ uziomów), - transport materiałów na budowę oraz na placu budowy ( dopuszczalny cięŝar materiałów, praca urządzeń transportowych), - praca urządzeń hydraulicznych (praski hydrauliczne), - praca urządzeń elektromechanicznych, ZagroŜenia higieny pracy: - odpady polietylenowe od kabli - odpady aluminium od kabli 10.0 Uwagi końcowe i przepisami. Wszystkie prace objęte niniejszym projektem naleŝy realizować zgodnie z obowiązującymi normami Uzgodnienia terminu i czasu trwania wyłączenia spod napięcia w/w urządzeń, moŝe odbywać się tylko za wiedzą i przy udziale Rejonu Energetycznego w Grudziądzu. KaŜde z w/w wyłączeń wymaga wyprzedzającego uzgodnienia terminu i czasu trwania wyłączenia (uzgodnienia takie naleŝy czynić z co najmniej 14-dniowym wyprzedzeniem). Warunkiem przystąpienia do połączenia wybudowanych sieci jest otrzymanie pozytywnych wyników badań jak w pkt Egzemplarz protokółu z badań wraz z dokumentacją powykonawczą musi otrzymać Inwestor tj. Urząd Miasta w Grudziądzu oraz Rejon Energetyczny w Grudziądzu. Dokumentacja niniejsza zawiera uzgodnienia branŝowe ze wszystkimi uŝytkownikami uzbrojenia podziemnego i naziemnego na terenie objętym niniejszym opracowaniem. Poszczególni uŝytkownicy wyznaczyli sposoby wykonania kolizji, które zaistniały z ich instalacjami, wobec powyŝszego wykonawcy muszą realizować zadanie zgodnie z dokumentacją, obowiązującymi normami i przepisami oraz realizować współpracę zawartą w poszczególnych uzgodnieniach. Opracował: inŝ. Zdzisław Paczkowski

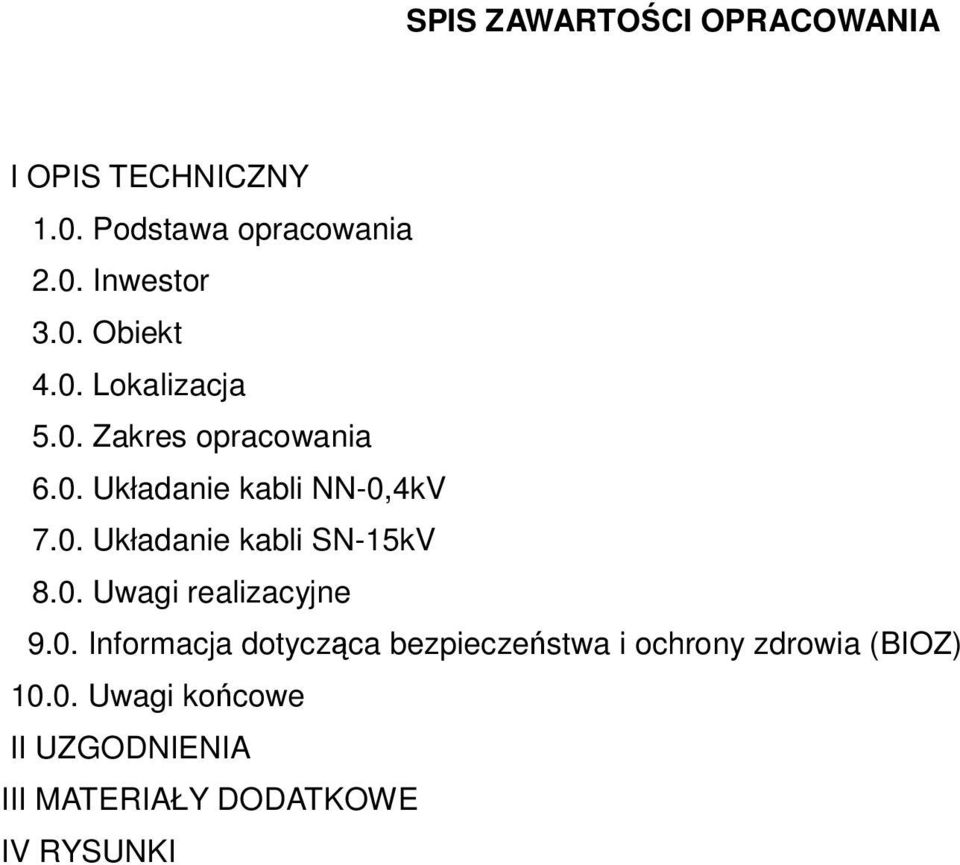

5 SPIS ZAWARTOŚCI OPRACOWANIA I OPIS TECHNICZNY 1.0. Podstawa opracowania 2.0. Inwestor 3.0. Obiekt 4.0. Lokalizacja 5.0. Zakres opracowania 6.0. Układanie kabli NN-0,4kV 7.0. Układanie kabli SN-15kV 8.0. Uwagi realizacyjne 9.0. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) Uwagi końcowe II UZGODNIENIA III MATERIAŁY DODATKOWE IV RYSUNKI

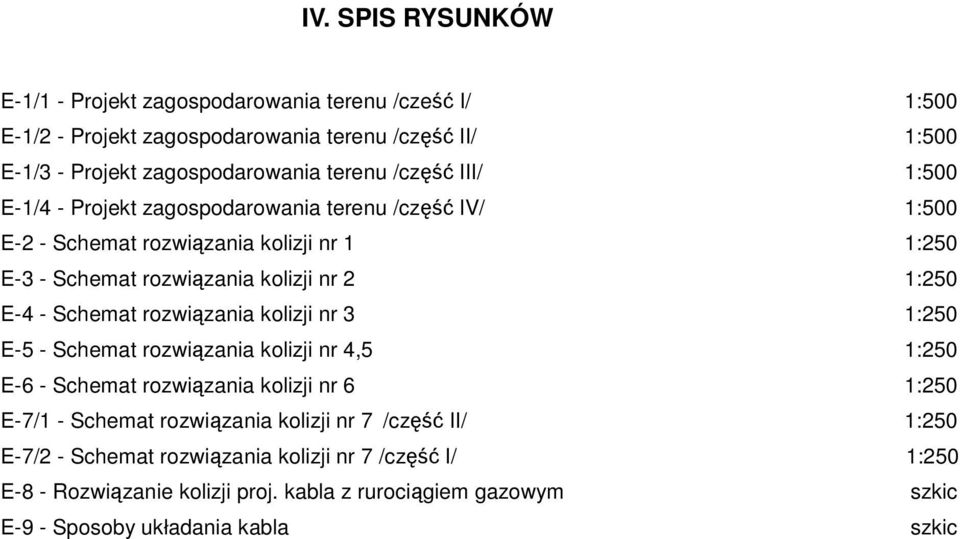

6 IV. SPIS RYSUNKÓW E-1/1 - Projekt zagospodarowania terenu /cześć I/ 1:500 E-1/2 - Projekt zagospodarowania terenu /część II/ 1:500 E-1/3 - Projekt zagospodarowania terenu /część III/ 1:500 E-1/4 - Projekt zagospodarowania terenu /część IV/ 1:500 E-2 - Schemat rozwiązania kolizji nr 1 1:250 E-3 - Schemat rozwiązania kolizji nr 2 1:250 E-4 - Schemat rozwiązania kolizji nr 3 1:250 E-5 - Schemat rozwiązania kolizji nr 4,5 1:250 E-6 - Schemat rozwiązania kolizji nr 6 1:250 E-7/1 - Schemat rozwiązania kolizji nr 7 /część II/ 1:250 E-7/2 - Schemat rozwiązania kolizji nr 7 /część I/ 1:250 E-8 - Rozwiązanie kolizji proj. kabla z rurociągiem gazowym szkic E-9 - Sposoby układania kabla szkic

7 II. UZGODNIENIA

8 III. MATERIAŁY DODATKOWE
