1 9. Opis techniczny Stan istniejący Omawiany obręb miejscowości Mnichowo os. RóŜane dz. 28/1, 127/9, 45 nie posiada w chwili obecnej oświetlenie drogowe. Projektowane oprawy oświetleniowe zasilane będą z istniejącej stacji transformatorowej typu STSa 20/250 nr "Mnichowo A", w której znajduje się transformator o mocy 160kVA. Z istniejącej rozdzielni nn stacji transformatorowej nr wyprowadzona jest linia napowietrzna nn 0,4kV AsXSn 4x50mm 2 obwód IV. Z istniejącej słupa RKK-10,5/12 nr IV/11/2 pobudować linię kablową YAKY 4x35mm 2 do projektowanej szafki oświetleniowej. Z projektowanej szafki oświetleniowej SO1 naleŝy pobudować linię kablową, którą prowadzić poprzez słupy oświetleniowe. Sieć jest w dobrym stanie technicznym. Projektowane oświetlenie drogowe W celu przyłączenia nowych lamp oświetleniowych naleŝy: Z istniejącego słupa RKK-10,5/12 nr IV/11/2 pobudować linię kablową nn 0,4kV typu YAKY 4x35mm 2 o łącznej długości 2(14)m, do proj. szafki oświetleniowej SO1 (zgodnie z rys. nr 1). Proj. szafkę oświetleniową zabudować na dz. 28/1 w miejscu dostępnym dla słuŝb technicznych ENEA Operator sp. z o.o., zgodnie z załączonym rysunkiem nr 1; złącze naleŝy uziemić R 5Ω. Z proj. szafki oświetleniowej wyprowadzić linię kablową nn 0,4kV typu YAKY 4 25mm 2 o łącznej długości 341(378)m, który prowadzić poprzez słupy oświetleniowe, W miejscach pokazanych na planie sytuacyjnym ustawić słupy oświetleniowe stalowe ośmiokątne typu BETA 6/1/1, BETA 8/1/1 firmy ELMONTER z wysięgnikiem 1m. Na słupach BETA 6/1/1 zamontować oprawy oświetlenia ulicznego PHILIPS SGS 203/70 ze źródłem światła SON T Plus 70W, Na słupie BETA 8/1/1 zamontować oprawy oświetlenia ulicznego PHILIPS SGS 203/100 ze źródłem światła SON T Plus 100W, Zabezpieczenie poszczególnych opraw wykonać stosując bezpiecznik Bi 6A. Połączenie zabezpieczeń z oprawami wewnątrz słupa i wysięgników wykonać przewodami YDY 3x2,5mm 2, Wszystkie słupy naleŝy uziemić.

Z istniejącej rozdzielni nn stacji transformatorowej nr 06-0092 wyprowadzona jest linia napowietrzna nn 0,4kV AsXSn 4x50mm 2 obwód IV.

2 10. Układanie kabla Układanie kabla niskiego napięcia 0,4kV w ziemi Projektowany kabel ułoŝyć na dnie rowu kablowego o głębokości 0,8m i szerokości 0,4m na 10cm warstwie piasku linią falistą z zapasem 1-3% długości wykopu w celu skompensowania przesunięć gruntu. W miejscach zmiany kierunków kabli naleŝy zachować minimalne promienie zgięcia R, które w zaleŝności od rodzaju i średnicy kabla d z wynoszą dla kabli wieloŝyłowych i kabli wieloŝyłowych skręcanych z jednoŝyłowych R=15d z. Kabel w stanie odkrytym zgłosić do odbioru technicznego oraz do wykonania geodezyjnej inwentaryzacji trasy kabla. Przed zasypaniem naleŝy równieŝ sprawdzić: ciągłość Ŝył i zgodność faz, pomiar rezystancji izolacji, próby napięciowe izolacji. Po pozytywnym wyniku odbioru technicznego przez upowaŝnionego pracownika Energetyki, kabel przysypać 10cm warstwą piasku, 25cm warstwą rodzimego gruntu, a następnie pokryć na całej trasie folia koloru niebieskiego. Pozostałą część rowu kablowego zasypać ziemią rodzimą ubijaną warstwami Oznaczenie linii kablowej niskiego napięcia 0,4kV Kabel na całej trasie w odstępach nie większych niŝ 10mb oraz w miejscach charakterystycznych jak załomy do rur itp. zaopatrzyć w trwałe oznaczniki kablowe. Na oznacznikach naleŝy umieścić trwałe napisy takie jak: symbol i numer linii, oznaczenie kabla według normy, znak fazy ( przy kablach jednoŝyłowych ), rok ułoŝenia kabla. Na terenach niezabudowanych z dala od charakterystycznych stałych punktów terenu naleŝy oznaczyć widocznymi oznacznikami trasy np. słupkami betonowymi wkopanymi w ziemie nie utrudniającymi komunikację. Na słupkach naleŝy umieścić trwały napis w postaci ogólnego symbolu kabla K. Na prostej trasie kabla oznaczniki powinny być umieszczane w odstępach około 100m, ponad to naleŝy je umieszczać w miejscach zmiany kierunku kabla i w miejscach skrzyŝowań lub zbliŝeń.

W miejscach zmiany kierunków kabli naleŝy zachować minimalne promienie zgięcia R, które w zaleŝności od rodzaju i średnicy kabla d z wynoszą dla kabli wieloŝyłowych i kabli wieloŝyłowych skręcanych z

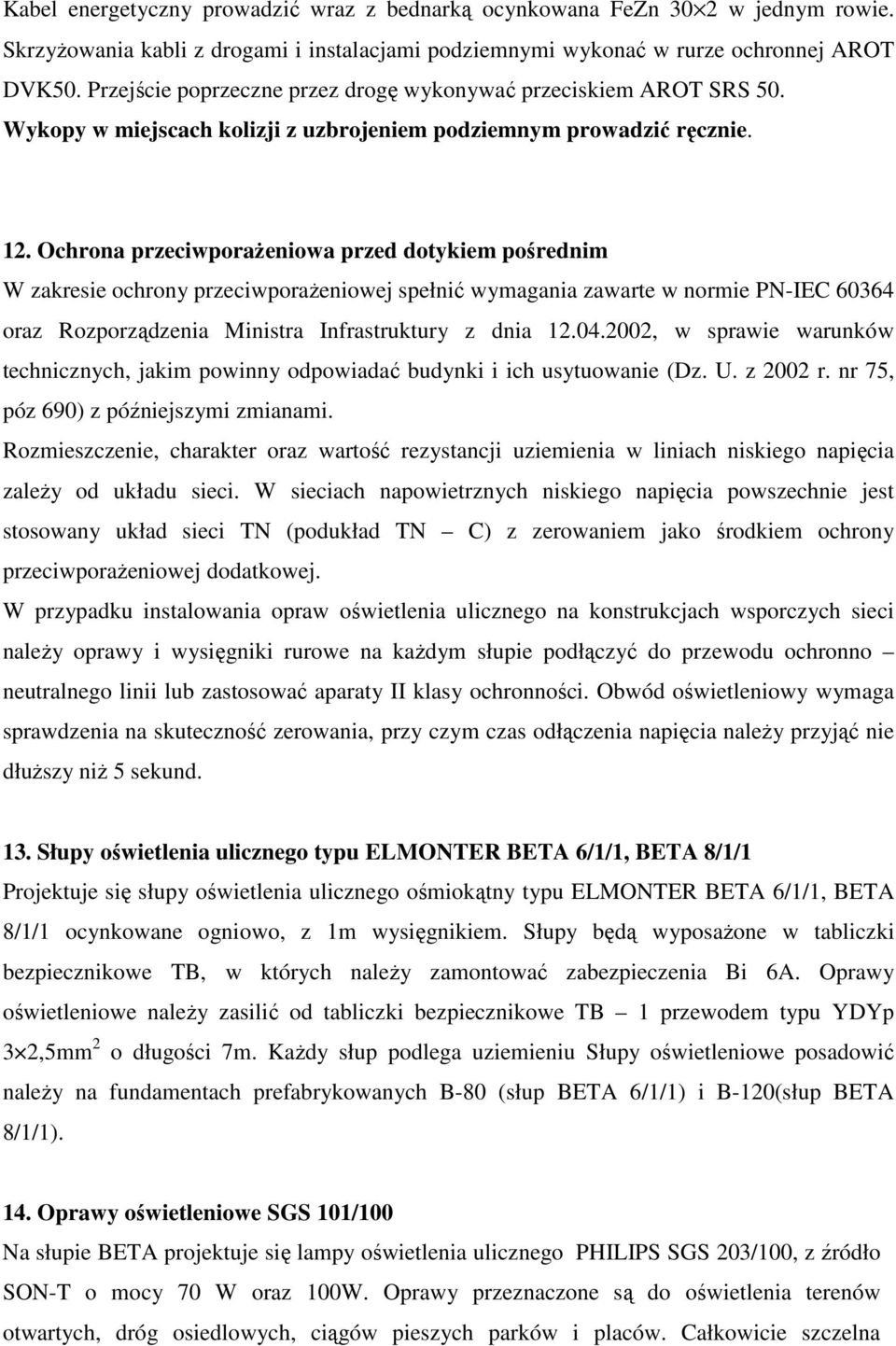

3 Kabel energetyczny prowadzić wraz z bednarką ocynkowana FeZn 30 2 w jednym rowie. SkrzyŜowania kabli z drogami i instalacjami podziemnymi wykonać w rurze ochronnej AROT DVK50. Przejście poprzeczne przez drogę wykonywać przeciskiem AROT SRS 50. Wykopy w miejscach kolizji z uzbrojeniem podziemnym prowadzić ręcznie. 12. Ochrona przeciwporaŝeniowa przed dotykiem pośrednim W zakresie ochrony przeciwporaŝeniowej spełnić wymagania zawarte w normie PN-IEC oraz Rozporządzenia Ministra Infrastruktury z dnia , w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. nr 75, póz 690) z późniejszymi zmianami. Rozmieszczenie, charakter oraz wartość rezystancji uziemienia w liniach niskiego napięcia zaleŝy od układu sieci. W sieciach napowietrznych niskiego napięcia powszechnie jest stosowany układ sieci TN (podukład TN C) z zerowaniem jako środkiem ochrony przeciwporaŝeniowej dodatkowej. W przypadku instalowania opraw oświetlenia ulicznego na konstrukcjach wsporczych sieci naleŝy oprawy i wysięgniki rurowe na kaŝdym słupie podłączyć do przewodu ochronno neutralnego linii lub zastosować aparaty II klasy ochronności. Obwód oświetleniowy wymaga sprawdzenia na skuteczność zerowania, przy czym czas odłączenia napięcia naleŝy przyjąć nie dłuŝszy niŝ 5 sekund. 13. Słupy oświetlenia ulicznego typu ELMONTER BETA 6/1/1, BETA 8/1/1 Projektuje się słupy oświetlenia ulicznego ośmiokątny typu ELMONTER BETA 6/1/1, BETA 8/1/1 ocynkowane ogniowo, z 1m wysięgnikiem. Słupy będą wyposaŝone w tabliczki bezpiecznikowe TB, w których naleŝy zamontować zabezpieczenia Bi 6A. Oprawy oświetleniowe naleŝy zasilić od tabliczki bezpiecznikowe TB 1 przewodem typu YDYp 3 2,5mm 2 o długości 7m. KaŜdy słup podlega uziemieniu Słupy oświetleniowe posadowić naleŝy na fundamentach prefabrykowanych B-80 (słup BETA 6/1/1) i B-120(słup BETA 8/1/1). 14. Oprawy oświetleniowe SGS 101/100 Na słupie BETA projektuje się lampy oświetlenia ulicznego PHILIPS SGS 203/100, z źródło SON-T o mocy 70 W oraz 100W. Oprawy przeznaczone są do oświetlenia terenów otwartych, dróg osiedlowych, ciągów pieszych parków i placów. Całkowicie szczelna

Ochrona przeciwporaŝeniowa przed dotykiem pośrednim W zakresie ochrony przeciwporaŝeniowej spełnić wymagania zawarte w normie PN-IEC 60364 oraz Rozporządzenia Ministra Infrastruktury z dnia 12.04.

4 konstrukcja odporna na warunki atmosferyczne i uderzenia IP 65 (komora lampy i IP 43 (komora osprzętu); II klasa ochronności zapewnia dodatkowe bezpieczeństwo. Mocowane na wysięgniku rurowym 48kloszem do dołu. 15. Układ pomiarowy Układ pomiarowy do pomiaru energii za oświetlenie znajduje się w proj. szafce oświetleniowej SO1. Płatnikiem za energię jest Urząd Gminy Gniezno. 16. Uwagi końcowe Całość prac wykonać zgodnie z niniejszym projektem oraz w myśl obowiązujących przepisów. Pracę na czynnych urządzeniach energetycznych wykonać pod nadzorem i po dopuszczeniu przez upowaŝnionego pracownika Energetyki Zawodowej.

Układ pomiarowy Układ pomiarowy do pomiaru energii za oświetlenie znajduje się w proj. szafce oświetleniowej SO1.
