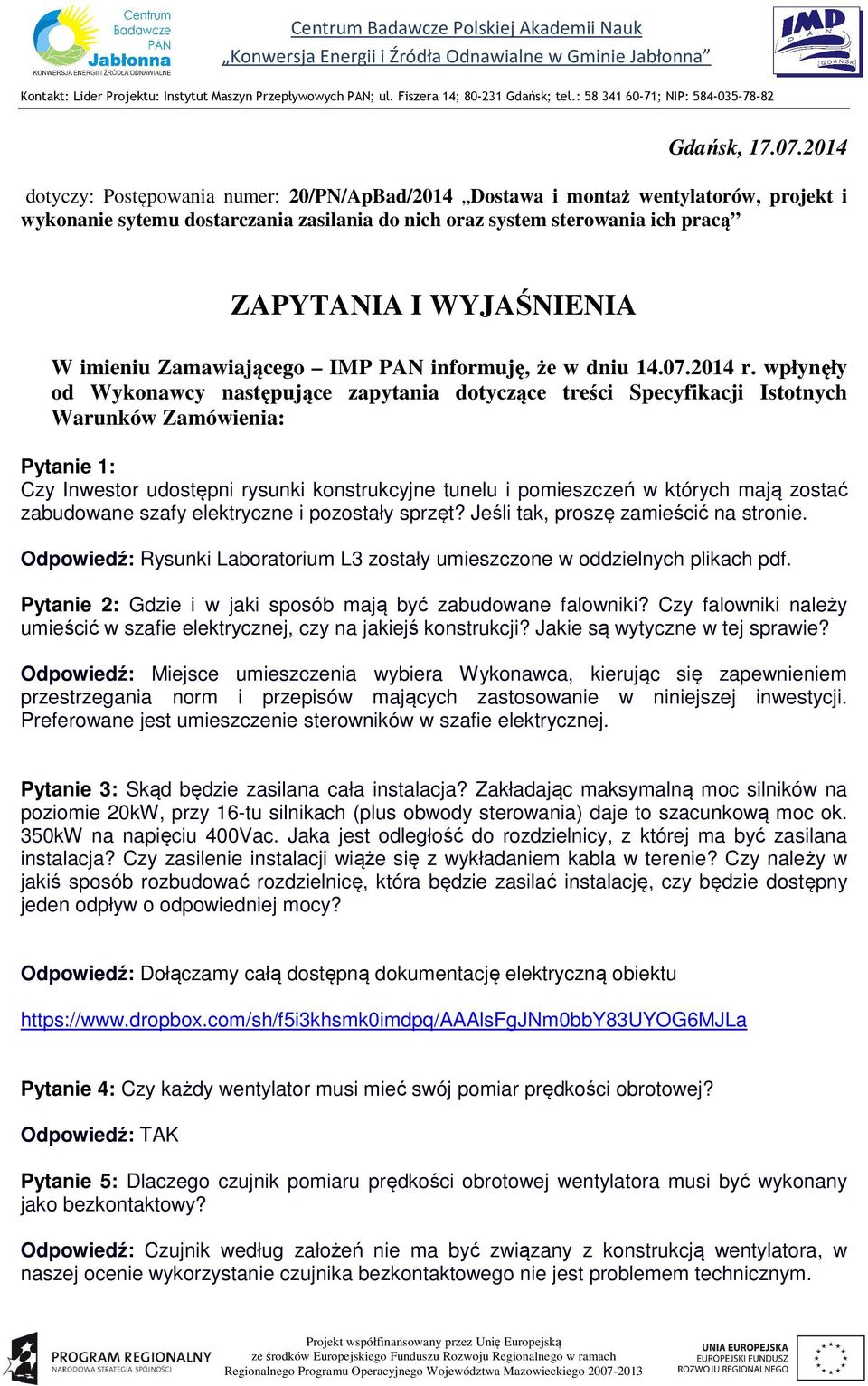

1 Gdańsk, dotyczy: Postępowania numer: 20/PN/ApBad/2014 Dostawa i montaż wentylatorów, projekt i wykonanie sytemu dostarczania zasilania do nich oraz system sterowania ich pracą ZAPYTANIA I WYJAŚNIENIA W imieniu Zamawiającego IMP PAN informuję, że w dniu r. wpłynęły od Wykonawcy następujące zapytania dotyczące treści Specyfikacji Istotnych Warunków Zamówienia: Pytanie 1: Czy Inwestor udostępni rysunki konstrukcyjne tunelu i pomieszczeń w których mają zostać zabudowane szafy elektryczne i pozostały sprzęt? Jeśli tak, proszę zamieścić na stronie. Odpowiedź: Rysunki Laboratorium L3 zostały umieszczone w oddzielnych plikach pdf. Pytanie 2: Gdzie i w jaki sposób mają być zabudowane falowniki? Czy falowniki należy umieścić w szafie elektrycznej, czy na jakiejś konstrukcji? Jakie są wytyczne w tej sprawie? Odpowiedź: Miejsce umieszczenia wybiera Wykonawca, kierując się zapewnieniem przestrzegania norm i przepisów mających zastosowanie w niniejszej inwestycji. Preferowane jest umieszczenie sterowników w szafie elektrycznej. Pytanie 3: Skąd będzie zasilana cała instalacja? Zakładając maksymalną moc silników na poziomie 20kW, przy 16-tu silnikach (plus obwody sterowania) daje to szacunkową moc ok. 350kW na napięciu 400Vac. Jaka jest odległość do rozdzielnicy, z której ma być zasilana instalacja? Czy zasilenie instalacji wiąże się z wykładaniem kabla w terenie? Czy należy w jakiś sposób rozbudować rozdzielnicę, która będzie zasilać instalację, czy będzie dostępny jeden odpływ o odpowiedniej mocy? Odpowiedź: Dołączamy całą dostępną dokumentację elektryczną obiektu Pytanie 4: Czy każdy wentylator musi mieć swój pomiar prędkości obrotowej? Pytanie 5: Dlaczego czujnik pomiaru prędkości obrotowej wentylatora musi być wykonany jako bezkontaktowy? Odpowiedź: Czujnik według założeń nie ma być związany z konstrukcją wentylatora, w naszej ocenie wykorzystanie czujnika bezkontaktowego nie jest problemem technicznym.

2 Pytanie 6: Dlaczego Inwestor narzuca typ transmisji (RS 485) do systemu sterowania? System sterowania będzie wykonywany przez Wykonawcę, czy w związku z tym nie może on wybrać transmisji np mA? Odpowiedź: System oparty na RS485 ma duże możliwości rozbudowy, dlatego zawarte w zapytaniu przetargowym wymaganie jest tak ważne i zostaje utrzymane przez Zamawiającego. Pytanie 7: Jak dokładnie ma wyglądać spełnienie warunku miejscowego odczytu częstotliwości (chyba raczej prędkości obrotowej) z czujnika prędkości? W jakiej odległości od silników? Czy każdy czujnik prędkości obrotowej (z każdego silnika) ma mieć osobny lokalny wyświetlacz? Czy można uznać za spełnienie warunków SIWZ jeśli prędkości obrotowe wentylatorów będą widoczne na wspólnym panelu sterującym, umieszczonym w miejscu dostępnym dla osób serwisujących wentylatory? Proszę o dokładniejszy opis w temacie pomiaru prędkości obrotowej. Odpowiedź: Ze względów serwisowych Zamawiający wymaga kontroli prędkości obrotowej na każdym z wentylatorów osobno, z wyświetlaniem wartości na każdym wentylatorze. Oprócz tego wyświetlenie wartości musi być dostępne na panelu sterowniczym. Pytanie 8: Czy Inwestor może podać przykładowy typ czujnika prędkości obrotowej spełniający wszystkie wymagania SIWZ? Jeśli tak, proszę podać. Odpowiedź: Czujniki prędkości obrotowej wyspecyfikowane w SIWZ-ie są dostępne. Podanie konkretnego producenta w ocenie Zamawiającego byłoby złamaniem zasad uczciwej konkurencji. Stanowiłoby nieuzasadnioną preferencję dla jednego producenta. Pytanie 9: Dlaczego są narzucone wymagania dotyczące centralnej jednostki sterującoprepomiarowej (możliwość podłączenia dodatkowych 14 kart funkcyjnych, 20 wejść do pomiaru częstotliwości, 40 wejść cyfrowych, 8 interfejsów RS-485)? Dobór ilości i typu wejść/wyjść/itp. powinien należeć do Wykonawcy i wynikać z zaproponowanych przez Wykonawcę rozwiązań do realizacji niniejszego postępowania. Czy podane wymagania są związane z rozbudową systemu sterowania w przyszłości, w ramach innych prac? Odpowiedź: System jest systemem o przeznaczeniu naukowo-badawczym co wymusza zachowanie dużej elastyczności na modyfikacje i rozbudowę systemu podczas dalszej eksploatacji. Pytanie 10: W punkcie g) opisu układu sterującego (w jednym z podpunktów) pisze rozważyć zastosowanie czujników ruchu/obecności. Zapis jest niejednoznaczny i uznaniowy. Czy czujnik taki ma być zastosowany, czy nie?, ma być zastosowany. Pytanie 11: W punkcie g) opisu układu sterującego (w jednym z podpunktów) jest wymaganie, że należy wykrywać błąd montażu wentylatora. Czy mają być zamontowane krańcówki na łożach wentylatorów? Czy Inwestor ma jakąś inną koncepcję na realizację tego wymagania?

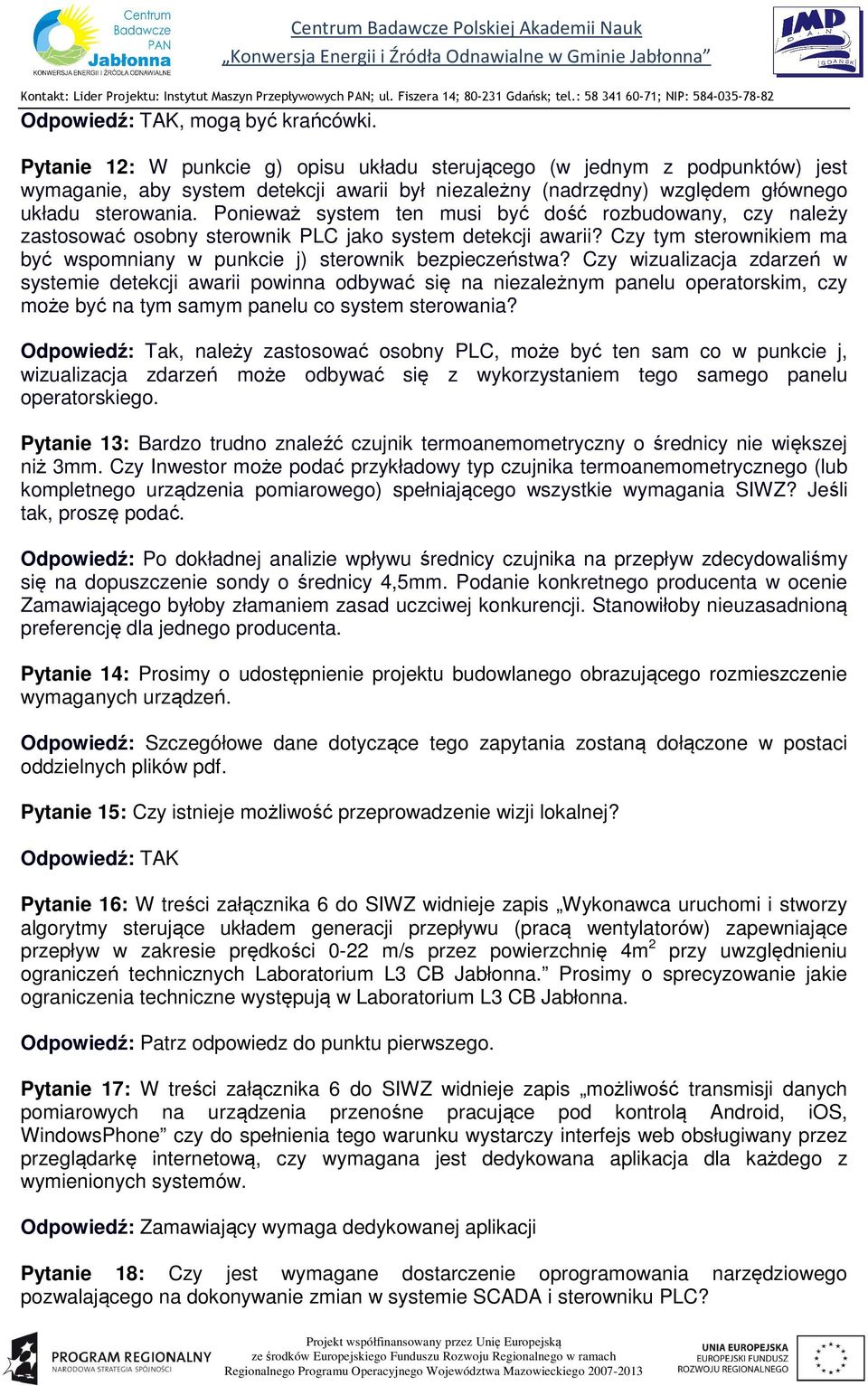

3 , mogą być krańcówki. Pytanie 12: W punkcie g) opisu układu sterującego (w jednym z podpunktów) jest wymaganie, aby system detekcji awarii był niezależny (nadrzędny) względem głównego układu sterowania. Ponieważ system ten musi być dość rozbudowany, czy należy zastosować osobny sterownik PLC jako system detekcji awarii? Czy tym sterownikiem ma być wspomniany w punkcie j) sterownik bezpieczeństwa? Czy wizualizacja zdarzeń w systemie detekcji awarii powinna odbywać się na niezależnym panelu operatorskim, czy może być na tym samym panelu co system sterowania? Odpowiedź: Tak, należy zastosować osobny PLC, może być ten sam co w punkcie j, wizualizacja zdarzeń może odbywać się z wykorzystaniem tego samego panelu operatorskiego. Pytanie 13: Bardzo trudno znaleźć czujnik termoanemometryczny o średnicy nie większej niż 3mm. Czy Inwestor może podać przykładowy typ czujnika termoanemometrycznego (lub kompletnego urządzenia pomiarowego) spełniającego wszystkie wymagania SIWZ? Jeśli tak, proszę podać. Odpowiedź: Po dokładnej analizie wpływu średnicy czujnika na przepływ zdecydowaliśmy się na dopuszczenie sondy o średnicy 4,5mm. Podanie konkretnego producenta w ocenie Zamawiającego byłoby złamaniem zasad uczciwej konkurencji. Stanowiłoby nieuzasadnioną preferencję dla jednego producenta. Pytanie 14: Prosimy o udostępnienie projektu budowlanego obrazującego rozmieszczenie wymaganych urządzeń. Odpowiedź: Szczegółowe dane dotyczące tego zapytania zostaną dołączone w postaci oddzielnych plików pdf. Pytanie 15: Czy istnieje możliwość przeprowadzenie wizji lokalnej? Pytanie 16: W treści załącznika 6 do SIWZ widnieje zapis Wykonawca uruchomi i stworzy algorytmy sterujące układem generacji przepływu (pracą wentylatorów) zapewniające przepływ w zakresie prędkości 0-22 m/s przez powierzchnię 4m 2 przy uwzględnieniu ograniczeń technicznych Laboratorium L3 CB Jabłonna. Prosimy o sprecyzowanie jakie ograniczenia techniczne występują w Laboratorium L3 CB Jabłonna. Pytanie 17: W treści załącznika 6 do SIWZ widnieje zapis możliwość transmisji danych pomiarowych na urządzenia przenośne pracujące pod kontrolą Android, ios, WindowsPhone czy do spełnienia tego warunku wystarczy interfejs web obsługiwany przez przeglądarkę internetową, czy wymagana jest dedykowana aplikacja dla każdego z wymienionych systemów. Odpowiedź: Zamawiający wymaga dedykowanej aplikacji Pytanie 18: Czy jest wymagane dostarczenie oprogramowania narzędziowego pozwalającego na dokonywanie zmian w systemie SCADA i sterowniku PLC?

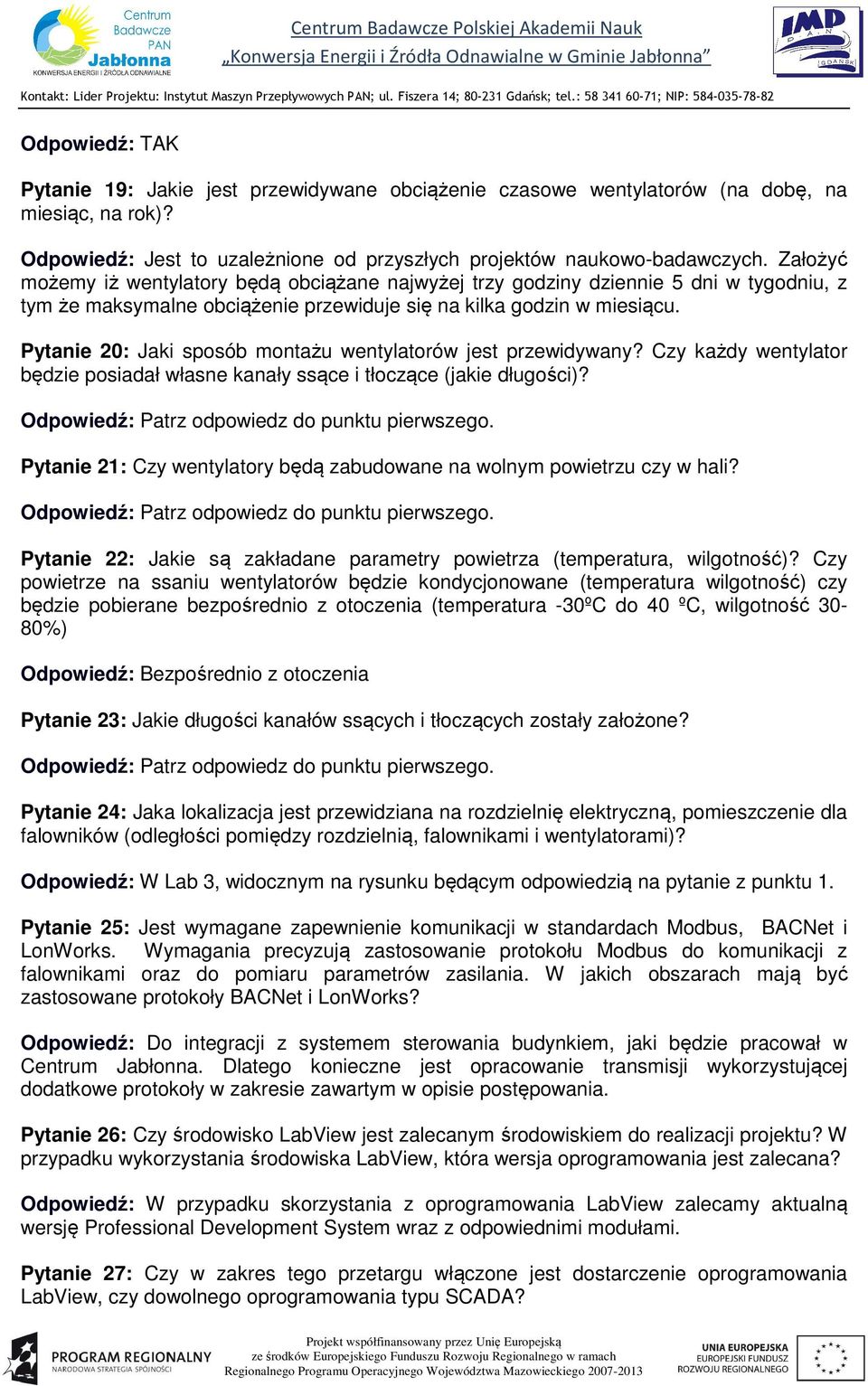

4 Pytanie 19: Jakie jest przewidywane obciążenie czasowe wentylatorów (na dobę, na miesiąc, na rok)? Odpowiedź: Jest to uzależnione od przyszłych projektów naukowo-badawczych. Założyć możemy iż wentylatory będą obciążane najwyżej trzy godziny dziennie 5 dni w tygodniu, z tym że maksymalne obciążenie przewiduje się na kilka godzin w miesiącu. Pytanie 20: Jaki sposób montażu wentylatorów jest przewidywany? Czy każdy wentylator będzie posiadał własne kanały ssące i tłoczące (jakie długości)? Pytanie 21: Czy wentylatory będą zabudowane na wolnym powietrzu czy w hali? Pytanie 22: Jakie są zakładane parametry powietrza (temperatura, wilgotność)? Czy powietrze na ssaniu wentylatorów będzie kondycjonowane (temperatura wilgotność) czy będzie pobierane bezpośrednio z otoczenia (temperatura -30ºC do 40 ºC, wilgotność 30-80%) Odpowiedź: Bezpośrednio z otoczenia Pytanie 23: Jakie długości kanałów ssących i tłoczących zostały założone? Pytanie 24: Jaka lokalizacja jest przewidziana na rozdzielnię elektryczną, pomieszczenie dla falowników (odległości pomiędzy rozdzielnią, falownikami i wentylatorami)? Odpowiedź: W Lab 3, widocznym na rysunku będącym odpowiedzią na pytanie z punktu 1. Pytanie 25: Jest wymagane zapewnienie komunikacji w standardach Modbus, BACNet i LonWorks. Wymagania precyzują zastosowanie protokołu Modbus do komunikacji z falownikami oraz do pomiaru parametrów zasilania. W jakich obszarach mają być zastosowane protokoły BACNet i LonWorks? Odpowiedź: Do integracji z systemem sterowania budynkiem, jaki będzie pracował w Centrum Jabłonna. Dlatego konieczne jest opracowanie transmisji wykorzystującej dodatkowe protokoły w zakresie zawartym w opisie postępowania. Pytanie 26: Czy środowisko LabView jest zalecanym środowiskiem do realizacji projektu? W przypadku wykorzystania środowiska LabView, która wersja oprogramowania jest zalecana? Odpowiedź: W przypadku skorzystania z oprogramowania LabView zalecamy aktualną wersję Professional Development System wraz z odpowiednimi modułami. Pytanie 27: Czy w zakres tego przetargu włączone jest dostarczenie oprogramowania LabView, czy dowolnego oprogramowania typu SCADA?

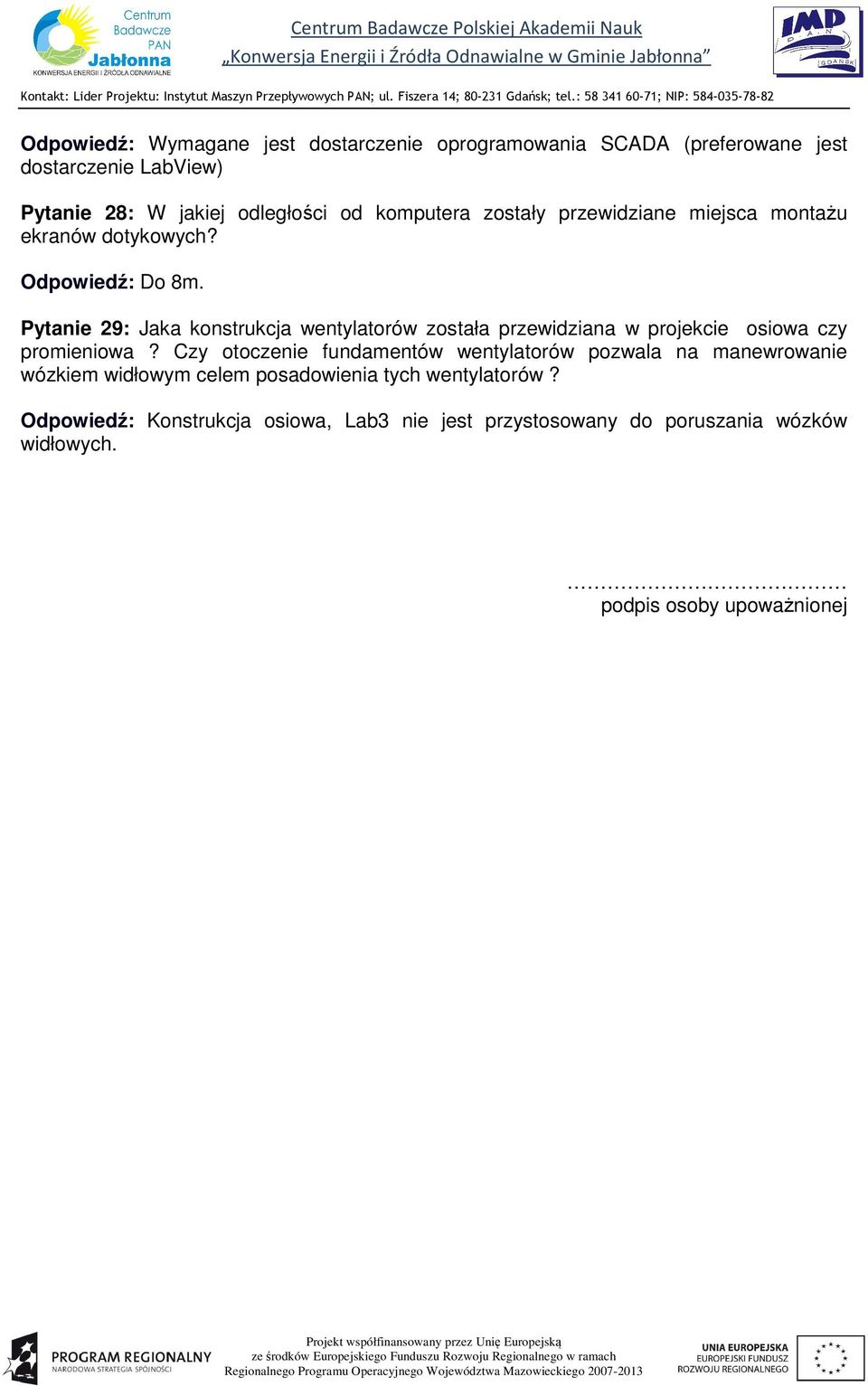

5 Odpowiedź: Wymagane jest dostarczenie oprogramowania SCADA (preferowane jest dostarczenie LabView) Pytanie 28: W jakiej odległości od komputera zostały przewidziane miejsca montażu ekranów dotykowych? Odpowiedź: Do 8m. Pytanie 29: Jaka konstrukcja wentylatorów została przewidziana w projekcie osiowa czy promieniowa? Czy otoczenie fundamentów wentylatorów pozwala na manewrowanie wózkiem widłowym celem posadowienia tych wentylatorów? Odpowiedź: Konstrukcja osiowa, Lab3 nie jest przystosowany do poruszania wózków widłowych. podpis osoby upoważnionej
