- jasność świecenia L > 7100 cd/m 2 przy jasności pojedynczej diody 1,5 cd,

Transkrypt

1

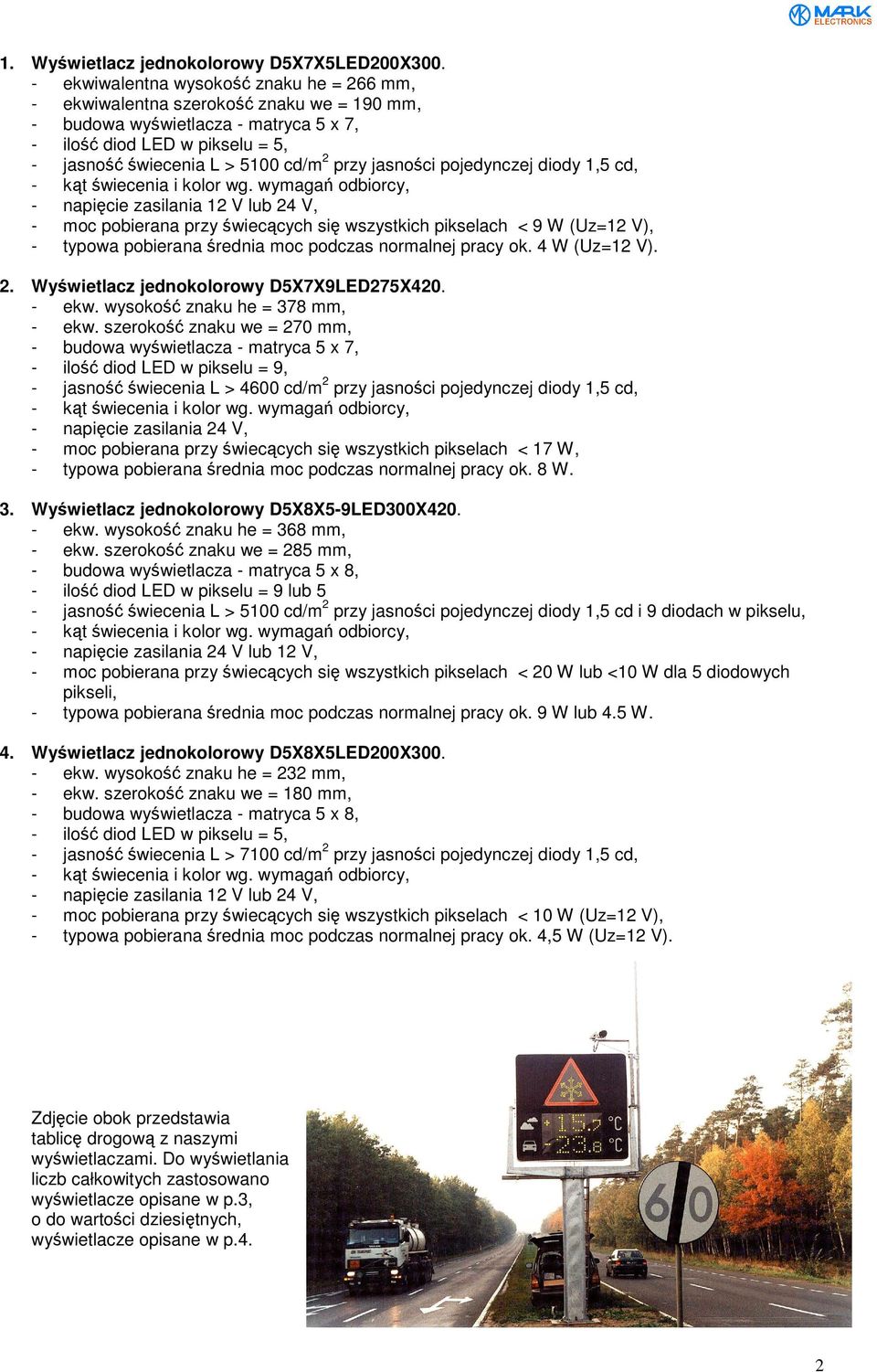

2 1. Wyświetlacz jednokolorowy D5X7X5LED00X ekwiwalentna wysokość znaku he = 66 mm, - ekwiwalentna szerokość znaku we = 190 mm, - budowa wyświetlacza - matryca 5 x 7, - ilość diod LED w pikselu = 5, - jasność świecenia L > 5100 cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 1 V lub 4 V, - moc pobierana przy świecących się wszystkich pikselach < 9 W (Uz=1 V), - typowa pobierana średnia moc podczas normalnej pracy ok. 4 W (Uz=1 V).. Wyświetlacz jednokolorowy D5X7X9LED75X40. - ekw. wysokość znaku he = 378 mm, - ekw. szerokość znaku we = 70 mm, - budowa wyświetlacza - matryca 5 x 7, - ilość diod LED w pikselu = 9, - jasność świecenia L > 4600 cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 4 V, - moc pobierana przy świecących się wszystkich pikselach < 17 W, - typowa pobierana średnia moc podczas normalnej pracy ok. 8 W. 3. Wyświetlacz jednokolorowy D5X8X5-9LED300X40. - ekw. wysokość znaku he = 368 mm, - ekw. szerokość znaku we = 85 mm, - budowa wyświetlacza - matryca 5 x 8, - ilość diod LED w pikselu = 9 lub 5 - jasność świecenia L > 5100 cd/m przy jasności pojedynczej diody 1,5 cd i 9 diodach w pikselu, - napięcie zasilania 4 V lub 1 V, - moc pobierana przy świecących się wszystkich pikselach < 0 W lub <10 W dla 5 diodowych pikseli, - typowa pobierana średnia moc podczas normalnej pracy ok. 9 W lub 4.5 W. 4. Wyświetlacz jednokolorowy D5X8X5LED00X ekw. wysokość znaku he = 3 mm, - ekw. szerokość znaku we = 180 mm, - budowa wyświetlacza - matryca 5 x 8, - ilość diod LED w pikselu = 5, - jasność świecenia L > 7100 cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 1 V lub 4 V, - moc pobierana przy świecących się wszystkich pikselach < 10 W (Uz=1 V), - typowa pobierana średnia moc podczas normalnej pracy ok. 4,5 W (Uz=1 V). Zdjęcie obok przedstawia tablicę drogową z naszymi wyświetlaczami. Do wyświetlania liczb całkowitych zastosowano wyświetlacze opisane w p.3, o do wartości dziesiętnych, wyświetlacze opisane w p.4.

3 5. Wyświetlacz jednokolorowy D6X8X3-4LED150X00. - ekw. wysokość znaku he = 00 mm, - budowa wyświetlacza - matryca 6 x 8, - ilość diod LED w pikselu = 4 lub 3, - jasność świecenia L > 9600 cd/m przy jasności pojedynczej diody 1,5 cd i 4 diodach w pikselu, - jasność świecenia L > 700 cd/m przy jasności pojedynczej diody 1,5 cd i 3 diodach w pikselu, - napięcie zasilania 1 V lub 9 V dla 3 diod w pikselu i 1 V dla 4 diod w pikselu, - moc pobierana przy świecących się wszystkich pikselach < 1 W (Uz=1 V), - typowa pobierana średnia moc podczas normalnej pracy ok. 5.5 W (Uz=1 V). UWAGA! Wyświetlacz umożliwia budowę ekranów o znacznie większych rozmiarach, które są wielokrotnością jego wymiarów. Tak więc można wyświetlać znaki o wysokościach 00 mm, 400 mm, 600 mm itd. co 00 mm. Ekrany świetlne zbudowane w oparciu o ten moduł umożliwiają także wyświetlanie grafiki. Poniższe zdjęcia przedstawiają zastosowania opisywanego wyżej modułu wyświetlacza. Ten sam moduł wykorzystano zarówno do wyświetlenia napisów jak i do wyświetlenia liczby określającej prędkość. 3

4 6. Wyświetlacz jednokolorowy DR5X7X9LED50X389. Nie stosowany w nowych urządzeniach! - ekw. wysokość znaku he = 315 mm, - ekw. szerokość znaku we = 5 mm, - budowa wyświetlacza - matryca 5 x 7, - ilość diod LED w pikselu = 9, - jasność świecenia L > 6600 cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 4 V, - moc pobierana przy świecących się wszystkich pikselach < 17 W, - typowa pobierana średnia moc podczas normalnej pracy ok. 8 W. Poniżej przykłady zastosowania wyświetlacza. 7. Wyświetlacz jednokolorowy DR5X7X9LED9X30. Zastąpił model opisany w p.6. - ekw. wysokość znaku he = 3 mm, - ekw. szerokość znaku we = 30 mm, - budowa wyświetlacza - matryca 5 x 7, - ilość diod LED w pikselu = 9, - jasność świecenia L > 6300 cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 4 V lub 1 V, - moc pobierana przy świecących się wszystkich pikselach < 17 W (Uz=4 V), - typowa pobierana średnia moc podczas normalnej pracy ok. 8 W (Uz=4 V). UWAGA! Wyświetlacz umożliwia budowę ekranów o znacznie większych rozmiarach, które są wielokrotnością wymiarów modułu podstawowego. Tak więc można wyświetlać znaki o wysokościach 3 mm, 644 mm, 966 mm itd. co 3 mm. Ekrany świetlne zbudowane w oparciu o ten moduł umożliwiają także wyświetlanie grafiki. Obok na zdjęciu zastosowanie opisanego wyświetlacza. Pomimo słońca świecącego od frontu, czytelność display a jest doskonała. 4

5 8. Wyświetlacz jednokolorowy DM40X8X1L406.40X ekw. wysokość powierzchni świecącej he = 80 mm, - ekw. szerokość powierzchni świecącej we = 400 mm, - budowa wyświetlacza - matryca 40 x 8, - ilość diod LED w pikselu = 1, - jasność świecenia > cd/m przy jasności pojedynczej diody 1,5 cd, - napięcie zasilania 5 V, - moc pobierana przy świecących się wszystkich pikselach < 4 W, - typowa pobierana średnia moc podczas normalnej pracy ok. 10 W. UWAGA! Wyświetlacz przeznaczony do budowy dużych ekranów świetlnych, których rozmiary są wielokrotnością wymiarów modułu podstawowego. Ekrany świetlne zbudowane w oparciu o ten moduł umożliwiają wyświetlanie grafiki także animowanej. Poniżej na zdjęciach tablice wyprodukowane przez naszą firmę z zastosowaniem opisanych powyżej modułów wyświetlaczy. Koszt kompletnej tablicy wraz z oprogramowaniem na komputer, umożliwiającym przesyłanie danych do tablicy wynosi: ,00 PLN + VAT. Wymiary tablicy: 500 x 350 mm. Koszt kompletnej tablicy wraz z oprogramowaniem na komputer umożliwiającym przesyłanie danych do tablicy wynosi: 9 000,00 PLN + VAT. Wymiary tablicy: 1700 x 900 mm. 9. Wyświetlacz dwukolorowy DM4X8XCL43.84X ekw. wysokość powierzchni świecącej he = 80 mm (dla jednego koloru), - ekw. szerokość powierzchni świecącej we = 40 mm (dla jednego koloru), - budowa wyświetlacza - matryca 4 x 8 (dla każdego koloru), - ilość diod LED w pikselu = (po jednej dla każdego koloru), - jasność świecenia L > cd/m przy jasności pojedynczej diody 1,5 cd dla jednego koloru, - kąt świecenia i kolory wg. wymagań odbiorcy, - napięcie zasilania 5 V, - moc pobierana przy świecących się wszystkich pikselach < 15 W dla jednego koloru, - typowa pobierana średnia moc podczas normalnej pracy ok. 7 W dla jednego koloru. UWAGA! Wyświetlacz przeznaczony do budowy dużych ekranów świetlnych, których rozmiary są wielokrotnością wymiarów modułu podstawowego. Ekrany świetlne zbudowane w oparciu o ten moduł umożliwiają wyświetlanie grafiki także animowanej. 5

6 Poniższe zdjęcia przedstawiają tablice w których zamontowano naszej produkcji wyświetlacze opisane w punkcie 9 wraz ze sterownikami mikroprocesorowymi i ich niektóre możliwości. Zdjęcie obok ilustruje możliwości graficzne produkowanych przez nas elektronicznych ekranów świetlnych. 10. Wyświetlacz trójkolorowy DM4X8X3CL w przygotowaniu. 11. Wyświetlacze różne produkowane na zamówienie. Poza opisanymi powyżej wyświetlaczami, możemy wyprodukować wyświetlacze o innych rozmiarach i parametrach wg. specyfikacji odbiorcy. Mogą to być zarówno duże jak i małe wyświetlacze jak na zdjęciach poniżej. 6

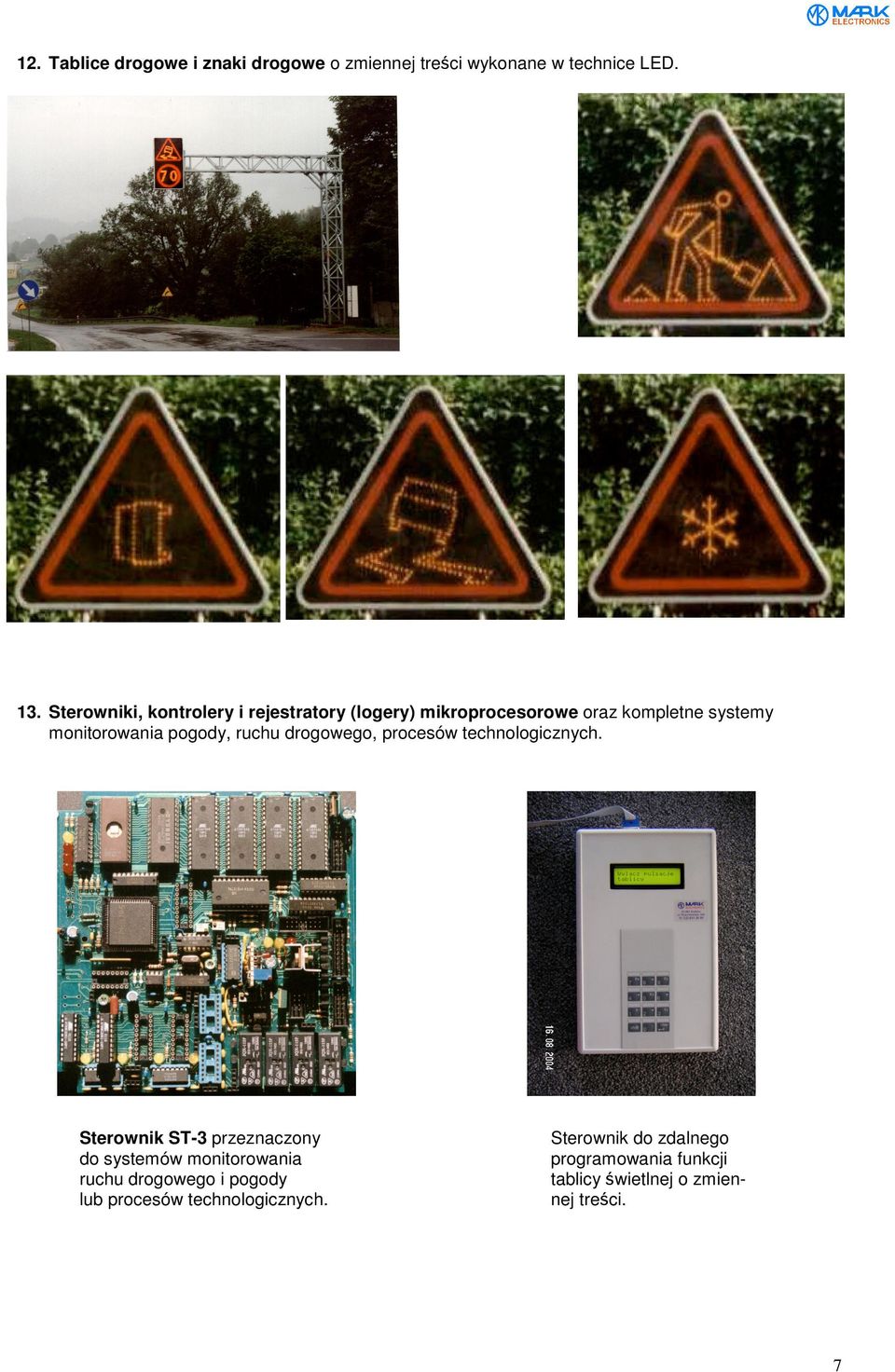

7 1. Tablice drogowe i znaki drogowe o zmiennej treści wykonane w technice LED. 13. Sterowniki, kontrolery i rejestratory (logery) mikroprocesorowe oraz kompletne systemy monitorowania pogody, ruchu drogowego, procesów technologicznych. Sterownik ST-3 przeznaczony do systemów monitorowania ruchu drogowego i pogody lub procesów technologicznych. Sterownik do zdalnego programowania funkcji tablicy świetlnej o zmiennej treści. 7

8 Jednostka centralna systemu monitorowania pogody SM-100. Na ciekłokrystalicznym wyświetlaczu graficznym przedstawiane są cyfrowo oraz w postaci wykresów mierzone parametry pogodowe. Rejestrator (loger) MEL-4ACH. Posiada 4 analogowe kanały pomiarowe przystosowane do podłączenia czujników PT100 (możliwe jest przystosowanie urządzenia do innych czujników). Nieulotna pamięć pozwala na zapamiętanie rekordów. Każdy rekord zawiera wyniki czterech pomiarów oraz datę i godzinę ich dokonania. W komplecie z urządzeniem dostarczamy program umożliwiający odczyt danych z pamieci i ich transfer do komputera poprzez łącze RS Czujniki temperatury i wilgotności. Termohigrometr TH-GN1 do pomiaru temperatury i wilgotności powietrza z wyjściami analogowymi i cyfrowymi. Czujnik drogowy SCS-11, mierzy temperaturę powierzchni jezdni, temperaturę gruntu oraz wilgotność powierzchni jezdni. 8

9 Wszystkie urządzenia są w całości naszymi orginalnymi opracowaniami i przez naszą firmę są produkowane.gwarantuje to wysoką jakość wyrobów na które udzielamy 4 miesięcy gwarancji. Montaż dużej dwukolorowej tablicy o zmiennej treści. Ekran tej tablicy zbudowaliśmy z prawie diod LED. Mała tablica informacyjna o zmiennej treści. Widok wnętrza. MARK ELECTRONICS Ul. Rusznikarska 14 A Kraków Polska Tel. (48) Tel./fax (48) biuro@mark.krakow.pl 9
