1 KZP/183/13/DB Kozienice r. Uczestnicy postępowania Dotyczy: zaproszenia do złożenia oferty na wykonanie modernizacji pomp obiegowych Pompy obiegowe dla sieci ciepłowniczej miasta Kozienice w Zakładzie Energetyki Cieplnej KGK Sp. z o.o. - 18/2013/ZDZO. W odpowiedzi na pytania odpowiadamy: Pytanie 1 WYJAŚNIENIE-ZMIANA NR 2 do treści SIWZ Prosimy o potwierdzenie, że układ pompowy zgodnie z projektem technicznym nie wymaga montażu na pompach kompensatorów. Producent pomp nie wymaga stosowania łączników amortyzacyjnych pomiędzy pompą a rurociągiem. Warunkiem montażu pompy do rurociągu jest zgodność montażu z DTR. Pytanie 2 Prosimy o podanie typów i liczby zaprojektowanych zawiesi do rurociągów. Typy zawiesi należy przyjąć zgodnie z załączonymi rysunkami, ilość zawiesi po 4 na każdym kolektorze. Rysunki: przekrój B-B, C-C, D-D. Pytanie 3 Prosimy potwierdzenie, że ww. sposób montażu kolektora dn300 jak w projekcie (na zawiesiach) jest wystarczający i obowiązujący. W przypadku braku możliwości wykorzystania istniejących zawiesi do kolektorów wykonać dodatkowe zawieszenia rurociągów zgodnie z przykładowym rozwiązaniem przedstawionym na załączonych rysunkach. Stosować podpory ślizgowe sztywne zgodnie z KESC-77/ Oferta powinna obejmować wykonanie koniecznych dodatkowych podpór. Rysunki: przekrój B-B, C-C, D-D. Pytanie 4 Wg projektu należy zlikwidować szafę pomp uzupełniających a istniejący osprzęt przełożyć do nowej szafy. Wg naszej opinii sprzęt po demontażu nie będzie nadawał się do montażu w nowej szafie.

2 W nowych szafach nie ma miejsca przewidzianego na montaż takich układów ani po demontażu ani nowych. W czyim zakresie będzie doprojektowanie układów pomp uzupełniających. Niniejszy projekt nie obejmuje swoim zakresem wymiany szafy pomp uzupełniających. W przypadku stwierdzenia, że istniejący osprzęt nie nadaje się do zastosowania w nowej szafie należy wykonać projekt takiej szafy. Uwzględnić koszty jej wykonania, dostawy, uruchomienia oraz włączenia do istniejącego sterownika z jego ewentualną rozbudową i włączeniem do systemu Scada. Pytanie 5 Wg opisu przemienniki mają komunikować się z systemem SCADA po PROFIBUSIE natomiast istniejący system SCADA nie ma w chwili obecnej możliwości komunikowania sie po tym protokole. Przemienniki mają komunikować się ze sterownikiem w rozdzielni pomp obiegowych po magistrali Profibus, a sterownik PLC ma się komunikować z systemem Scada po sieci Ethernet. Pytanie 6 W projekcie elektrycznym zasilanie zasilaczy 24 VDC jest realizowane tylko z jednej sekcji rozdzielni. W przypadku jej wyłączenia np. w celach remontowych nie mamy na całej rozdzielni zasilania 24VDC(po wyczerpaniu UPS). Spowoduje to zanik wszystkich pomiarów w tym pomiarów do regulacji pomp obiegowych. Zablokowana zostanie również możliwość załączenia softstartów. Zostaną wyłączone sygnalizacje stanów pracy dla operatora. Podobny efekt będzie miało uszkodzenie pojedynczego zasilacza lub zasilacza UPS. W naszej opinii zastosowane rozwiązanie jest niebezpieczne i należy je zmienić co będzie wymagało zastosowania dodatkowego sprzętu i wykonania zmian w projekcie. Należy doprojektować dodatkowy moduł zasilaczy (łącznie z zasilaczem awaryjnym) w drugiej sekcji zasilania. Załączenie sofstarów zmienić na 230VAC. Pytanie 7 Analizatory sieci typu P43 komunikują się po protokole Modbus natomiast w projekcie mamy je wrysowane w strukturę sieci profibusowej. Dopuszcza się zastosowanie zamiennego analizatora sieci spełniającego wytyczne dotyczące komunikacji i specyfikacji urządzenia (wyświetlacz z pytania 12). W celu unifikacji należy zastosować typ analizatora jak w rozdzielni głównej Mitshubisi ME 96 NSR-MB wersja z Modbusem. Pytanie 8 W projekcie nie jest wrysowane zasilanie panelu operatorskiego. Należy doprojektować zasilanie panelu operatorskiego. Pytanie 9

3 Brak w projekcie układów pomiaru ciśnienia opartych o przetworniki ciśnienia PC28 układy wrysowane na stronie E00-33 zawierają błędy Zastosowane przetworniki ciśnienia zostały zaprojektowane 4-20mA w dwuprzewodowej pętli prądowej, ewentualne błędy należy usunąć w dokumentacji wykonawczej i powykonawczej. Pytanie 10 Jaki sens ma załączanie z systemu SCADA poszczególnych pomp w trybie ręcznym - a więc wg projektu przez softstart. System Scada ma zapewnić pełne sterowanie wszystkimi pompami obiegowymi, zarówno przez falownik i Sofstart ręcznie, automatycznie. Pytanie 11 Opis systemu nadrzędnego jest niejasny - przypominamy, że na obiekcie już jest system nadrzędny monitorujacy kotły K5,K6 oraz rozdzielnie główną. System ten może być rozbudowany o zakres pomp obiegowych. Istniejący system nadrzędny należy rozbudować o zakres pomp obiegowych odpowiedź w pkt. 10. Pytanie 12 Proponowany analizator sieci nie posiada wyświetlacza wiec nie będzie przydatny dla operatora znajdującego się przy rozdzielni pomp obiegowych. w pytaniu 7. Pytanie 13 W wykazie materiałów, dobrane szafy sterownicze mają głębokość: szafy zasilania 600 mm, szafy odpływów 400 mm. Producent szaf nie przewiduje zestawów montażowych dla szaf o różnej głębokości, jak również głębokość 400 dla przetwornic częstotliwości jest za mała. Jakie rozwiązanie należy przyjąć (głębokość szaf)? Proponujemy standaryzację do 600 mm. Zamawiający pozostawia 400mm. Występuje możliwość montażu szaf o różnej głębokości. Przetwornice są projektowane z montażem w ścianie tylniej rozdzielnicy z radiatorami na zewnątrz. Pytanie 14 Czy nowe szafy sterownicze będą ustawione na kanale kablowym? Zamawiający potwierdza. Pytanie 15 Czy nowe szafy będą zamontowane na tym samym poziomie co pompownia? Zamawiający potwierdza.

4 Pytanie 16 W zestawieniu materiałów brak wentylacji wymuszonej szaf. Wg naszej wiedzy wentylacja grawitacyjna przy zamkniętej szafie IP55 dla 6 przetwornic o mocy 55kW jest niewystarczająca. Czy wycena ma zawierać wentylacje wymuszoną? Jaka temperatura będzie panować w pomieszczeniu w którym będzie ustawiona nowa rozdzielnia? Czy pomieszczenie to będzie klimatyzowane i osuszane? Przetwornice są projektowane z montażem w ścianie tylniej rozdzielnicy z radiatorami na zewnątrz. Zestaw posiada kołnierz do montażu radiatora z zapewnionym IP55. Temperatura pracy falowników - max 45 C. Wg informacji klienta w pomieszczeniu spodziewana maksymalna temperatura otoczenia to 30 C. Pytanie 17 W zestawieniu materiałów brak jest modułów komunikacyjnych do sieci Profibus dla przetwornic częstotliwości, które przedstawiono w dokumentacji elektrycznej. Zakładamy, że w związku z wyposażeniem sterownika PLC w moduł do tej sieci, oferta powinna obejmować dostawę 6 szt. takich modułów? Oferta powinna obejmować dostawę modułów profibus. Pytanie 18 Softstartery MCD200 zostały zgodnie z wykazem materiałów wyposażone w karty komunikacyjne do sieci Modbus. W sterowniku nie ma karty do sieci Modbus. Czy należy wymienić te karty na urządzenia do sieci Profibus, czy softstarty będą współpracowały z inną siecią? Należy wymienić na ProfiBus. Pytanie 19 W opisie technicznym jest mowa o co najmniej 7 przetwornikach ciśnienia z sygnałem analogowym. Czy te przetworniki istnieją i maja być wykorzystane, czy należy dostarczyć nowe aparaty? Czy jest do nich ułożone okablowanie obiektowe? Przedmiotowe przetworniki znajdują się w zakresie dostaw urządzeń technologii. Nie ma okablowania obiektowego i należy je wykonać. Pytanie 20 W zestawieniu materiałów brak jest obiektowych rozłączników bezpieczeństwa przy pompach. Czy ich dostawa i montaż jest w zakresie oferty? W wykazie urządzeń (rozdział INNE) znajdują się wyłączniki bezpieczeństwa (pozycja 335 i 336). Pytanie 21 Czy system wizualizacji o którym jest mowa w opisie istnieje, czy ma być wykonany od nowa? Po jakiej magistrali ma być połączony sterownik z systemem wizualizacji? Czy

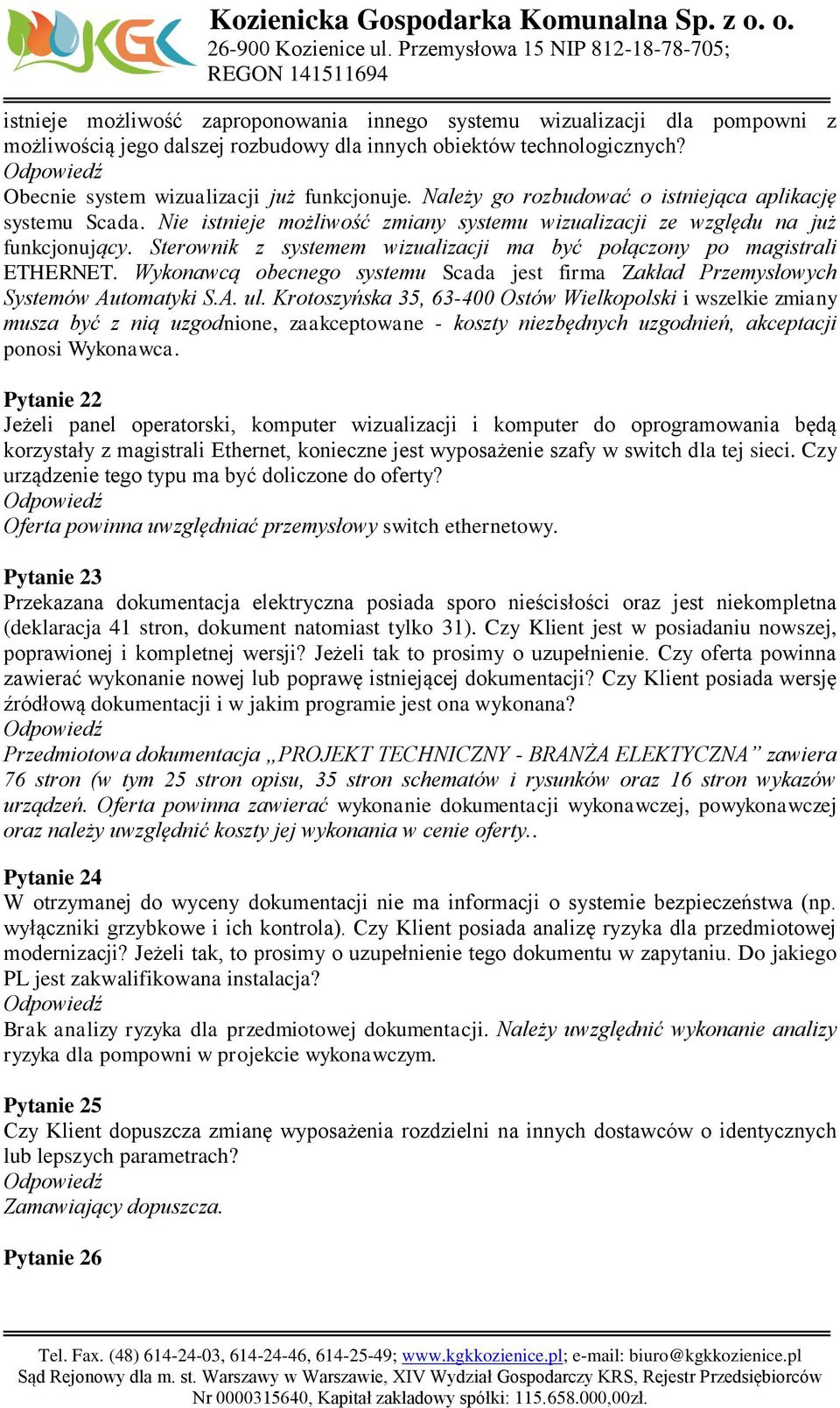

5 istnieje możliwość zaproponowania innego systemu wizualizacji dla pompowni z możliwością jego dalszej rozbudowy dla innych obiektów technologicznych? Obecnie system wizualizacji już funkcjonuje. Należy go rozbudować o istniejąca aplikację systemu Scada. Nie istnieje możliwość zmiany systemu wizualizacji ze względu na już funkcjonujący. Sterownik z systemem wizualizacji ma być połączony po magistrali ETHERNET. Wykonawcą obecnego systemu Scada jest firma Zakład Przemysłowych Systemów Automatyki S.A. ul. Krotoszyńska 35, Ostów Wielkopolski i wszelkie zmiany musza być z nią uzgodnione, zaakceptowane - koszty niezbędnych uzgodnień, akceptacji ponosi Wykonawca. Pytanie 22 Jeżeli panel operatorski, komputer wizualizacji i komputer do oprogramowania będą korzystały z magistrali Ethernet, konieczne jest wyposażenie szafy w switch dla tej sieci. Czy urządzenie tego typu ma być doliczone do oferty? Oferta powinna uwzględniać przemysłowy switch ethernetowy. Pytanie 23 Przekazana dokumentacja elektryczna posiada sporo nieścisłości oraz jest niekompletna (deklaracja 41 stron, dokument natomiast tylko 31). Czy Klient jest w posiadaniu nowszej, poprawionej i kompletnej wersji? Jeżeli tak to prosimy o uzupełnienie. Czy oferta powinna zawierać wykonanie nowej lub poprawę istniejącej dokumentacji? Czy Klient posiada wersję źródłową dokumentacji i w jakim programie jest ona wykonana? Przedmiotowa dokumentacja PROJEKT TECHNICZNY - BRANŻA ELEKTYCZNA zawiera 76 stron (w tym 25 stron opisu, 35 stron schematów i rysunków oraz 16 stron wykazów urządzeń. Oferta powinna zawierać wykonanie dokumentacji wykonawczej, powykonawczej oraz należy uwzględnić koszty jej wykonania w cenie oferty.. Pytanie 24 W otrzymanej do wyceny dokumentacji nie ma informacji o systemie bezpieczeństwa (np. wyłączniki grzybkowe i ich kontrola). Czy Klient posiada analizę ryzyka dla przedmiotowej modernizacji? Jeżeli tak, to prosimy o uzupełnienie tego dokumentu w zapytaniu. Do jakiego PL jest zakwalifikowana instalacja? Brak analizy ryzyka dla przedmiotowej dokumentacji. Należy uwzględnić wykonanie analizy ryzyka dla pompowni w projekcie wykonawczym. Pytanie 25 Czy Klient dopuszcza zmianę wyposażenia rozdzielni na innych dostawców o identycznych lub lepszych parametrach? Zamawiający dopuszcza. Pytanie 26

6 Czy należy zastosować uruchomienie Sofstartu pomp z zasilania 230 VAC w celu zapewnienia bezpieczeństwa eksploatacji? Uruchomienie sofstratera oraz jego wysterowanie - zamienić na model z napięciem 230VAC. Zamawiający zmienia treść SIWZ tj.: 1. Załącznik nr 6 (umowa) 1 pkt. 2 treści SIWZ, który otrzymuje nowe brzmienie - Przedmiot umowy wykonany zostanie zgodnie z dokumentacją projektową, SIWZ, obowiązującymi przepisami, normami i zasadami wiedzy technicznej oraz zgodnie z ustalonymi niniejszą umową warunkami. 2. Zamawiający zmienia również załącznik nr 2 do umowy - Harmonogram realizacji robót. Zmieniony harmonogram stanowi załącznik do niniejszego pisma. Prezes Zarządu Robert Wojcieszek
