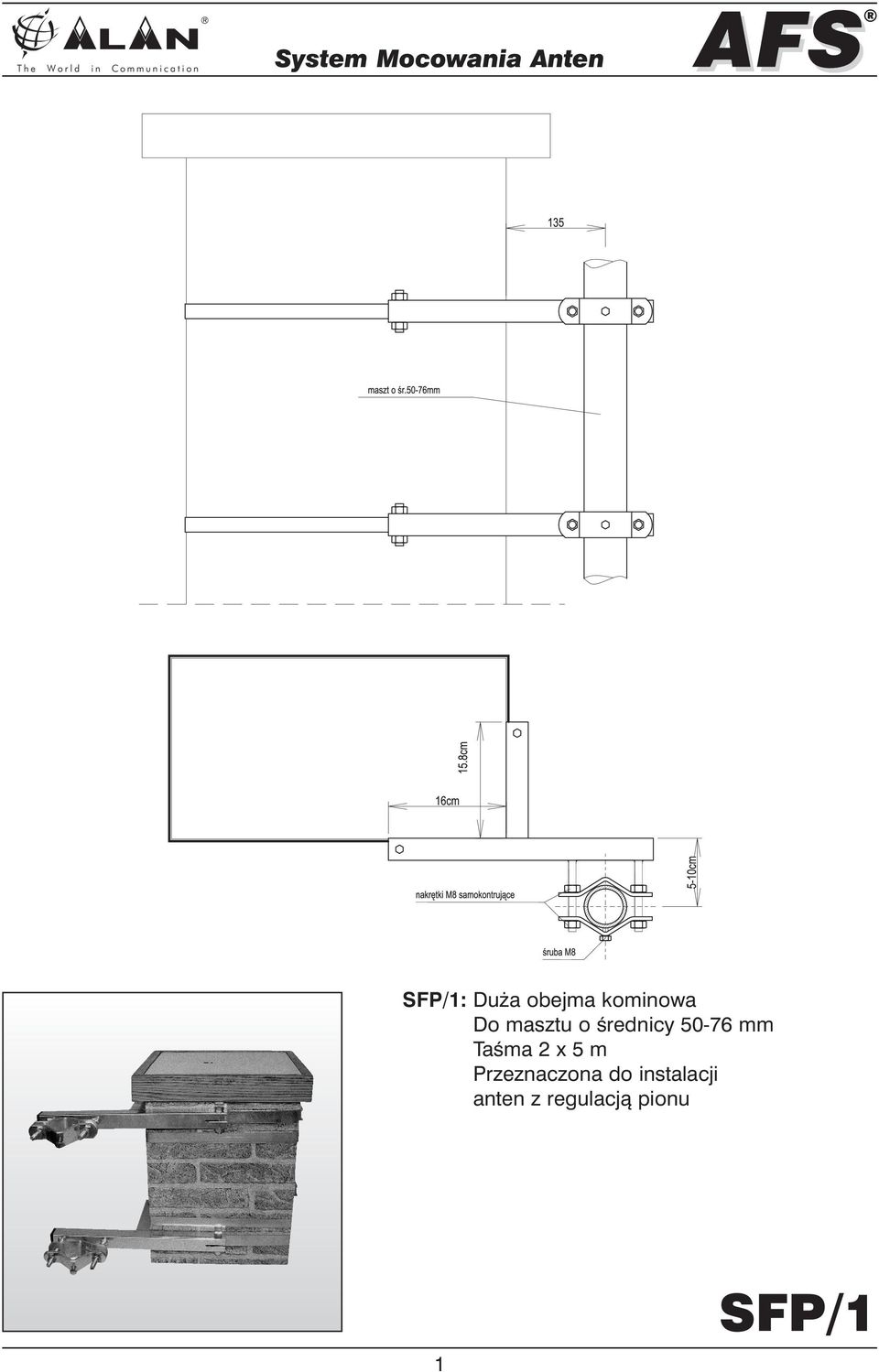

1 SFP/1: Du a obejma kominowa Do masztu o Êrednicy mm TaÊma 2 x 5 m Przeznaczona do instalacji anten z regulacjà pionu 1 SFP/1

2 SF 205/1: Ma a obejma kominowa Do masztu o Êrednicy mm TaÊma 2 x 5 m Przeznaczona do instalacji anten odbiorczych SF 205/1 2

3 TH 45 VZ : Maszt o Êrednicy 50 mm, d ugoêç 3,0 m VZ : Maszt o Êrednicy 50 mm, d ugoêç 2,0 m 3 VZ VZ

4 TH 35 VZ : Maszt o Êrednicy 38 mm, d ugoêç 3,0 m VZ : Maszt o Êrednicy 38 mm, d ugoêç 2,0 m VZ : Maszt o Êrednicy 38 mm, d ugoêç 1,5 m VZ VZ VZ

mm, d ugoêç 2,0 m VZ 150 38: Maszt o Êrednicy

5 VF 210: Uchwyt Êcienny do masztu o Êrednicy mm 5 VF 210

6 VF 230P: Uchwyt Êcienny z podporà do masztu o Êrednicy mm VF 230P 6

7 VF 2550x2: Uchwyt Êcienny rozsuwany z podporà do masztu o Êrednicy mm VF 5075: Uchwyt Êcienny rozsuwany z podporà do masztu o Êrednicy mm 7 VF 2550x2 VF 5075

8 VF 335P: VF 500P: Uchwyt Êcienny z dwiema podporami do masztu o Êrednicy mm Uchwyt Êcienny z dwiema podporami do masztu o Êrednicy mm VF 335P VF 500P 8

9 VF 500: Uchwyt Êcienny z dwiema podporami do masztu o Êrednicy mm 9 VF 500

10 FA 60: Przyokienny uchwyt do anten TV, FM Odleg oêç od Êciany 60 cm Ârednica mocowania 32 mm FA 60 10

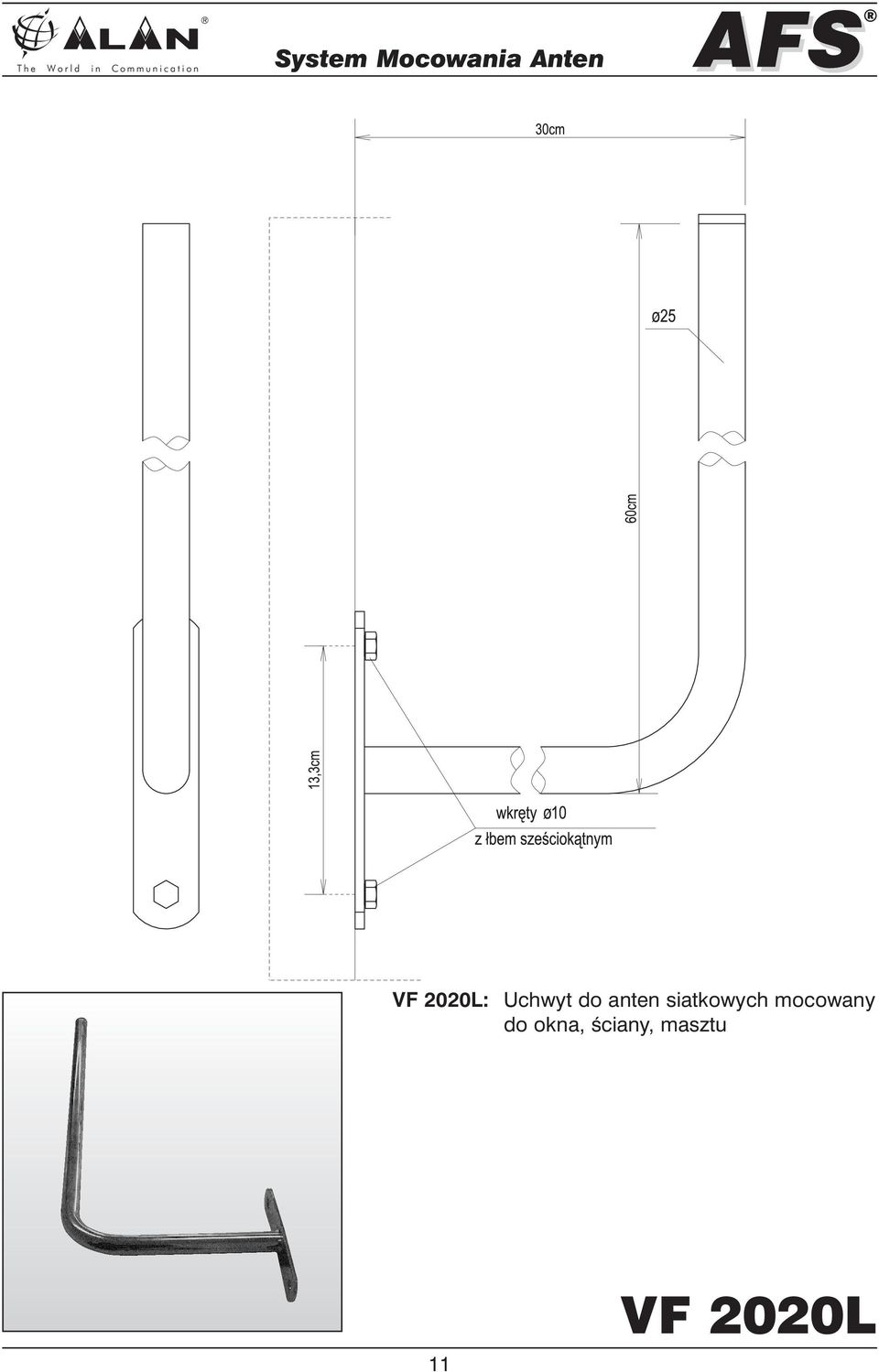

11 VF 2020L: Uchwyt do anten siatkowych mocowany do okna, Êciany, masztu 11 VF 2020L

12 VF 2020: Uchwyt Êcienny do anten TV VF

13 VF 3P: Uchwyt do anten TV Ârednica mocowania 32 mm 13 VF 3P

14 VF 3P 50: Uchwyt do anten SAT Ârednica mocowania 50 mm VF 3P 50 14

15 SR 70/32: Mocowanie do anten na maszt o Êrednicy mm Ârednica mocowania elementu pionowego 32 mm 15 SR 70/32

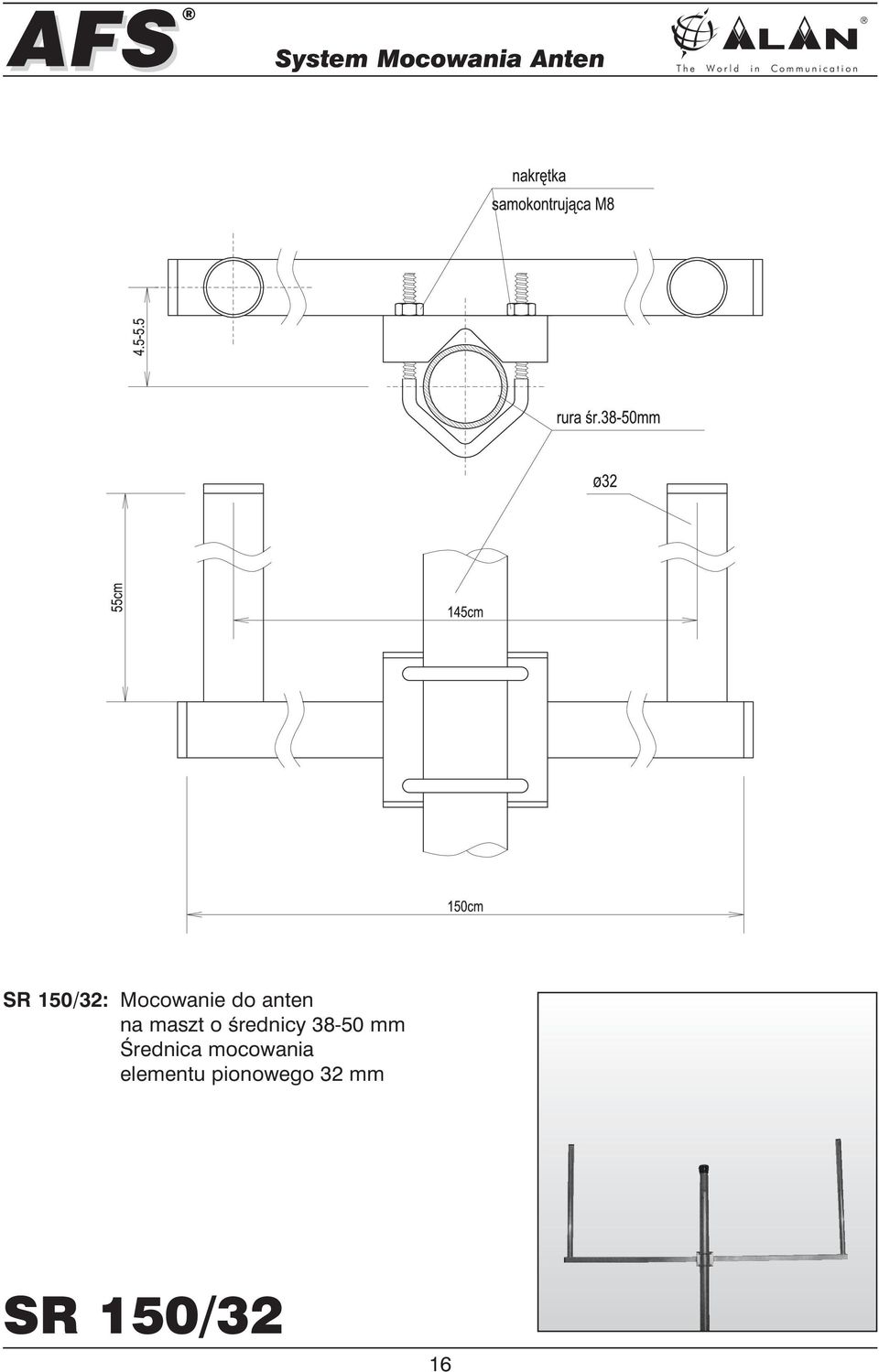

16 SR 150/32: Mocowanie do anten na maszt o Êrednicy mm Ârednica mocowania elementu pionowego 32 mm SR 150/32 16

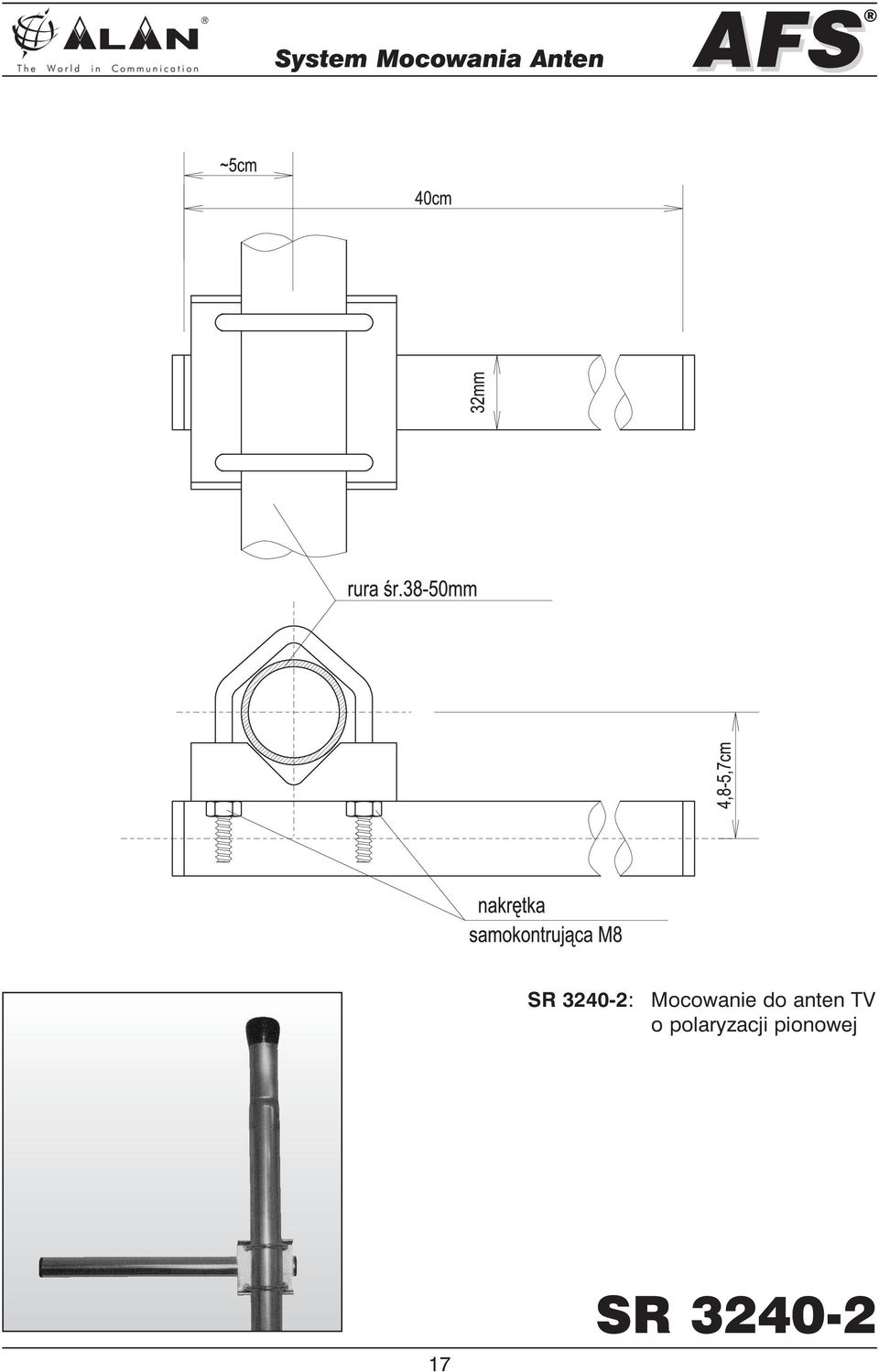

17 SR : Mocowanie do anten TV o polaryzacji pionowej 17 SR

18 SR 2530 B: Mocowanie do anten TV o polaryzacji poziomej SR 2530 B 18

19 JK 50: Obejma do instalacji odgromowej na maszt o Êrednicy mm 19 JK 50

20 JK 76: Obejma do instalacji odgromowej na maszt o Êrednicy mm JK 76 20

21 SR : Odskocznia od masztu g ównego mm na maszt o Êrednicy mm D ugoêç 20 cm 21 SR : Odskocznia od masztu g ównego mm na maszt o Êrednicy mm D ugoêç 40 cm SR SR

22 MB 50L MB 50L0 SK 38 MB 50: MB 50L: MB 50LO: SK 38: Cybant L=7,5 cm D=52 mm, ø 8 mm Cybant L=11,5 cm D=52 mm, ø 8 mm Cybant z podk adkà L=11,5 cm D=52 mm, ø 8 mm Cybant L=10 cm D=39 mm, ø 6 mm MB 50L, MB 50L0 SK 38 22

23 RK 50 BLS: Obejma z kontrà do masztu o Êrednicy 50 mm Mocowana do Êciany dwoma wkr tami 23 RK 50 BLS

24 RK 38B: Obejma do masztu o Êrednicy 38 mm Mocowanie do Êciany dwoma wkr tami RK 382B: Mocowanie do Êciany czterema wkr tami RK 38 B RK 38 2B 24

25 RK 3030: Uchwyt do krzy owania rur o Êrednicy mm 25 RK 3030

26 RK 7676: Uchwyty do krzy owania rur o Êrednicy mm RK

27 KF 76: Uchwyt do mocowania kabli na rury o Êrednicy mm 27 KF 76

28 FF 50-76: Stopieƒ wejêciowy przykr cany do masztu o Êrednicy mm FF

29 RK 5076: Uchwyt Êcienny na rur o Êrednicy mm z mo liwoêcià regulacji 29 RK 5076

30 RK 76A: Adapter umo liwiajàcy za o enie rury o Êrednicy 76 mm na uchwyty przeznaczone do rur mm RK 76A 30

31 PMS 100/50: Stojak do anten SAT L=100 cm Ârednica 50 mm PMS 120/76: Stojak do anten SAT L=120 cm Ârednica 76 mm 31 PMS 100/50 PMS 120/76

32 ø 50 MF 50: MF 76: Podstawa do masztu o Êrednicy 50mm Podstawa do masztu o Êrednicy 76mm MF 50 MF 76 32

33 VS 38: Podstawa do masztu o Êrednicy mm U atwia stawianie masztów 33 VS 38

34 GF 125: Mocowanie krokwiowe do masztu o Êrednicy mm Rozstaw 125 cm GF 11070: Mocowanie krokwiowe do masztu o Êrednicy mm Rozstaw regulowany od 110 do 170 cm. GF 125 GF

35 SPK 4, 5, 6 SPK 4: kausza do linki Ø 3 mm SPK 5: kausza do linki Ø 4 mm SPK 6: kausza do linki Ø 6 mm LNS 3, 4, 6 LNS 3: zacisk do linki Ø 3 mm LNS 4: zacisk do linki Ø 4 mm LNS 6: zacisk do linki Ø 6 mm LINKI Linka 2 mm, Linka 3 mm Linka 4 mm, Linka 6 mm Linka w PVC 2/3 mm Linka w PVC 4/6 mm SB 10/10, SBP 10 TaÊmy do obejm kominowych SF 205/1 i SFP/1 o d ugoêci 2 x 10 m VANT S6, S8, S10 VANT S6: Âruba rzymska Ø 6 mm, L 100 mm VANT S8: Âruba rzymska Ø 8 mm, L 100 mm VANT S10: Âruba rzymska Ø 10 mm, L 120 mm 35

36 OS 100 SR 3050 OS 100: Kotwa ø 8 mm, L 50 mm SR 3050: Mocowania do odciàgów na maszt o Êrednicy mm OS 100 SR

37 Âruby àczàce Lekkie wie e kratowe o podstawie trójkàta wys. 15, 20, 24 m 37

38 Dopuszczalna powierzchnia ekspozycji na wiatr dla wie typu HL, H, oraz HT wed ug Polskiej Normy PN-77/B TYP MASZTU MAKSYMALNA POWIERZCHNIA EKSPOZYCJI NA WIATR Cx*F w m2 DLA TERENU TYPU B STREFA I STREFA II STREFA IIa STREFA IIb HL315 1,0 0,7 0,5 0,4 H315 1,8 1,2 0,9 0,7 HT315 4,2 2,7 2,1 1,7 HL320 1,0 0,7 0,5 0,3 H320 1,9 1,3 1,0 0,7 HT320 3,5 2,4 1,9 1,5 H324 2,4 1,7 1,3 1,0 HT324 3,7 2,6 2,0 1,6 Wie e wykonane sà z pe nych pr tów ze stali krzemowej cynkowanych na goràco. Przeci tna gruboêç pow oki cynkowej wynosi 115 µm. Producent wie posiada certyfikat jakoêci ISO9002. FS LE SF Akcesoria do masztów 38

39 Wie a jest obliczona dla typu terenu B wed ug polskiej normy PN-77/B Umiejscowienie wie y maksymalnie 50m ponad poziom gruntu. W tabeli pokazane sà maksymalne obcià enia, Cx*F, odchylenie szczytu wie y przy maksymalnym obcià eniu dla strefy wiatru I, II, IIa, IIb. Lekkie konstrukcje kratowe przeznaczone do instalacji na dachach typ R-3, L= m 39

40 WysokoÊç Wariant z o enia Maksymalne obcià enie wie y w m 2 Odchylenie Max moment Moment wie y wie y w zale noêci od strefy wiatru szczytu kn zginania m wie y w kn I II IIa IIb 12 R31+R32+R33+R R31+R32+R R32+R33+R R31+R R32+R R33+R R R R R

41 Prosta konstrukcja i niewielki ci ar umo liwiajà atwy transport i monta na dachu. Wybór odpowiadniego statywu zale y od: - wysokoêci budynku; - Êrednic anten; - strefy wiatrowej; - wytrzyma oêci dachu; - pochylenia dachu; - ci aru balastu. ORIENTACYJNE ZESTAWIENIE ÂREDNIC ANTEN INSTALOWANYCH NA STATYWIE T 170 W ZALE NOÂCI OD BALASTU TYP BALAST BALAST STREFA WIARTU 12 sztuk, ok. 250 kg 24 sztuki, ok. 500 kg STREFA I ø 60 ø 90 STREFA II ø 40 ø 74 STREFA III ø 20 ø 35 Uniwersalny statyw antenowy - dachowy o wysokoêci ok. 3 m. do ustawienia na dachach o pochyleniu do 7-8 %, niepenetracyjny (bez koniecznoêci kotwienia w dachu), stalowy, ocynkowany ogniowo. 41 T 170 trójkàtny, o rozstawie 170 cm Ø anten do 90 cm

42 Prosta konstrukcja i niewielki ci ar umo liwiajà atwy transport i monta na dachu. ORIENTACYJNE ZESTAWIENIE ÂREDNIC ANTEN INSTALOWANYCH NA STATYWIE T 220 W ZALE NOÂCI OD BALASTU TYP BALAST BALAST STREFA WIARTU 12 sztuk, ok. 250 kg 24 sztuki, ok. 500 kg STREFA I ø 45 ø 80 STREFA II ø 30 ø 60 STREFA III ø 20 ø 25 Wybór odpowiadniego statywu zale y od: - wysokoêci budynku; - Êrednic anten; - strefy wiatrowej; - wytrzyma oêci dachu; - pochylenia dachu; - ci aru balastu. Uniwersalny statyw antenowy - dachowy o wysokoêci ok. 3 m. do ustawienia na dachach o pochyleniu do 7-8 %, niepenetracyjny (bez koniecznoêci kotwienia w dachu), stalowy, ocynkowany ogniowo. T 220 trójkàtny, o rozstawie 220 cm Ø anten do 80 cm 42

43 Prosta konstrukcja i niewielki ci ar umo liwiajà atwy transport i monta na dachu. Wybór odpowiadniego statywu zale y od: - wysokoêci budynku; - Êrednic anten; - strefy wiatrowej; - wytrzyma oêci dachu; - pochylenia dachu; - ci aru balastu. ORIENTACYJNE ZESTAWIENIE ÂREDNIC ANTEN INSTALOWANYCH NA STATYWIE T 330 W ZALE NOÂCI OD BALASTU TYP BALAST BALAST BALAST STREFA WIARTU 9 sztuk, ok. 190 kg 15 sztuk, ok. 315 kg 18 sztuk, ok. 378 kg STREFA I ø 93 ø 129 ø 151 STREFA II ø 73 ø 105 ø 124 STREFA III ø 14 ø 47 ø 61 Uniwersalny statyw antenowy - dachowy o wysokoêci ok. 3 m. do ustawienia na dachach o pochyleniu do 7-8 %, niepenetracyjny (bez koniecznoêci kotwienia w dachu), stalowy, ocynkowany ogniowo. 43 T 330 trójkàtny, o rozstawie 330 cm Ø anten do 151 cm

44 Prosta konstrukcja i niewielki ci ar umo liwiajà atwy transport i monta na dachu. Wybór odpowiadniego statywu zale y od: - wysokoêci budynku; - Êrednic anten; - strefy wiatrowej; - wytrzyma oêci dachu; - pochylenia dachu; - ci aru balastu. ORIENTACYJNE ZESTAWIENIE ÂREDNIC ANTEN INSTALOWANYCH NA STATYWIE T 400 W ZALE NOÂCI OD BALASTU TYP BALAST BALAST STREFA WIARTU 3 x 80 kg 6 x 80 kg STREFA I ø 96 ø 129 STREFA II ø 73 ø 103 STREFA III - ø 32 Uniwersalny statyw antenowy - dachowy o wysokoêci ok. 3 m. do ustawienia na dachach o pochyleniu do 7-8 %, niepenetracyjny (bez koniecznoêci kotwienia w dachu), stalowy, ocynkowany ogniowo. T 400 trójkàtny, o rozstawie 400 cm Ø anten do 129 cm 44

45 Ogólne warunki sprzeda y Zamówienia 1. Zamówienia prosimy sk adaç: faksem pod numer em na adres alan@alan.pl listownie na adres firmy. 2. Je eli zamówienie obejmuje towar, którego chwilowo brakuje, to wysy k realizujemy natychmiast, a Kupujàcego powiadamiamy o terminie dostawy pozosta ego towaru. 3. Prosimy pami taç o przes aniu upowa nienia do wystawiania faktur VAT bez Paƒstwa podpisu. Terminy i warunki dostawy 1. Zamówiony towar mo na odbieraç osobiêcie lub wysy amy go Spedpolem bàdê Servisco. Przesy ki o wartoêci powy ej z wysy amy na koszt w asny. Przy zamówieniach o wartoêci z pokrywamy koszty transportu w 50%. Towar o wartoêci mniejszej ni 500 z wysy any jest na koszt odbiorcy. 2. Towar wysy amy najpóêniej nast pnego dnia po zamówieniu. 3. Przy odbiorze przesy ki prosimy sprawdziç iloêç i wag z listem przewozowym. Ubytki i uszkodzenia muszà byç potwierdzone pisemnym protoko em. 4. Reklamacje dotyczàce zawartoêci przesy ki prosimy sk adaç bezpoêrednio po otrzymaniu. Ceny i warunki p atnoêci 1. Stali klienci otrzymujà dogodne warunki p atnoêci. 2. Nowi klienci p acà gotówkà przy odbiorze lub przelewem przed wysy kà towaru. 3. Ceny detaliczne podane w cenniku sà sugerowanymi cenami dla Konsumentów. 4. Upusty od cen detalicznych stosujemy przy: sta ej wspó pracy niezale nie od wartoêci zakupu jednorazowym zakupie powy ej z. 5. W przypadku zakupu du ej iloêci towaru ceny sà negocjowane. Warunki r kojmi 1. Sprzedawane towary obj te sà rocznà r kojmià. 2. OdpowiedzialnoÊç Sprzedawcy nie obemuje wad wynikajàcych ze z ego monta u, braku konserwacji lub u ytkowania niezgodnego z przeznaczeniem. Produkt oznaczony w katalogu gwiazdkà nie jest w ciàg ej sprzeda y. Nale y go zamówiç 4 tygodnie wczeêniej.
