RZUT PARTERU skala 1:50

Transkrypt

1 RZUT PARTERU skala 1:50 B -=P i H Czujka metanu DEX Odpowietrzenie PN 10 wylot nad dach 10cm Tuleja DN200 st.cz. P3 Nawiew 1N 500x800 0,5m nad posadzką Nawiew 2N 500x500 2,5m nad posadzką DN250 HALA KOTŁÓW ±0.00= V Centralka Gazex Rozdzielnia elektryczna c Czujka metanu DEX Trasa linii sygnałowych OZNACZENIA: A-SRP ll B - Skrzynka z kurkiem głównym i MAG-3 C - Skrzynka telemetrii P1, P2, P3 - punkty podparcia rurociągu P r o jek to- bud Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 tel./fax(017) ; projektobud2@interia.pl OPRACOWANIE JEST WŁASNOŚCIĄ PROJEKTO-BUD SP. O.O. I N E MOŻE BYĆ POWIELANE ANI UDOSTĘPNIANE OSOBOM TRZECIM W CAŁOŚCI LUB W CZĘŚCI BEZ PISEMNEJ ZGODY PROJEKTO^UD SP. ZO O Inwestor Spółdzielnia Mieszkaniowa Lokat orsko-v\fasn ościowa Spółdzielnia Mieszkaniowa 'OSIEDLE MŁODYCH" Sędziszów Młp.; Osiedle Młodych 16/1 Obiekt; Kotłownia gazowa, działka nr 2018/34, adres: Rysunek; RZUT PARTERU Projektował: Opracował: Sprawdził: inż. Krzysztof Dudek mgr inż. Marta Ciesielska mgr inż. Alina Tereszkiewicz mgr inż. Ziemowit Dudek inż. Marian Budzik S-232/79 S-234/80 Nr arch.; 815/13-08/G "SEUaT 1:50 Nr rys.

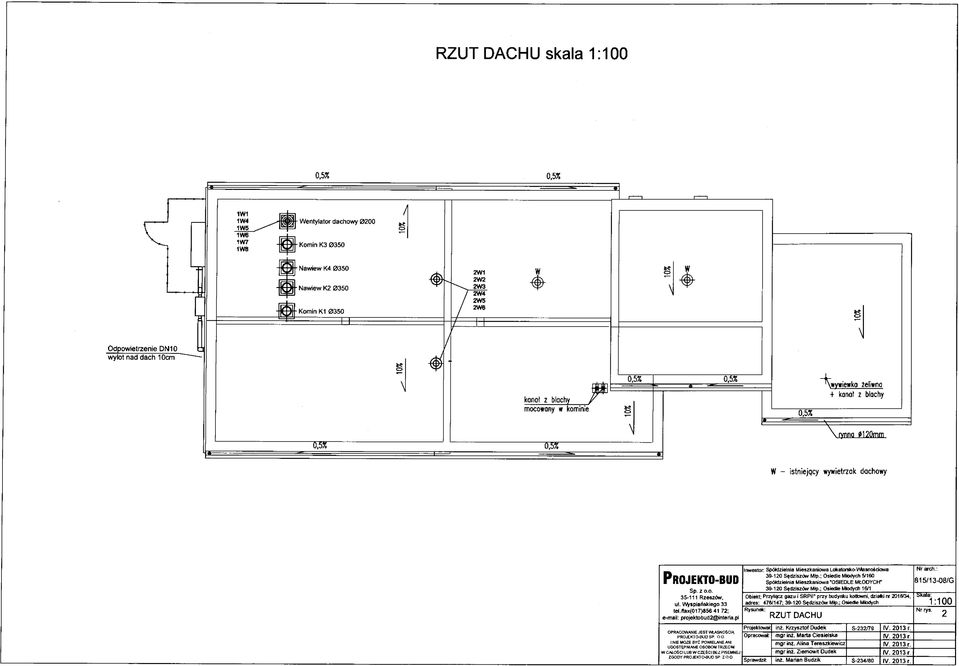

2 RZUT DACHU skala 1:100 0,5% 0,5% P rojekto- bud Sp. z o.o Rzeszów, uł. Wyspiańskiego 33 (ej./fax(017) ; projektobud2@interia.pl OPRACOWANIE JEST WŁASNOŚCIĄ PROJEKTO-KJD SP- O O. I ME MOZĘ BYĆ POWIELANE ANI UDOSTĘPNIANE OSOBOM TRZECIM W CAŁOŚCI LUB W CZĘŚCI BEZ PISEMNEJ ZGODY PROJEKTO-BUD SP. Z O.O. Inwestor Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Spółdzielnia Mieszkaniowa 'OSIEDLE MŁODYCH" Sędziszów Młp.; Osiedle Młodych 16/1 Obiekt: Przyłącz gazu i SRPir przy budynku kotłowni, dziafci nr 2018/34, adres: 476/147; Sędziszów Młp.; Osiedle Młodych Rysunek: RZUT DACHU Projektował Opracował: Sprawdził: inż. Krzysztof Dudek mgr inż. Marta Ciesielska mgr inż. Alina Tereszkiewicz mgr inż. Ziemowit Dudek inż. Marian Budzik S-232/79 S-234/80 IV. 2013r IV r IV r IV. 2013r IV r Nr arch.: 815/13-08/G Skala: 1:100 Nr rys.

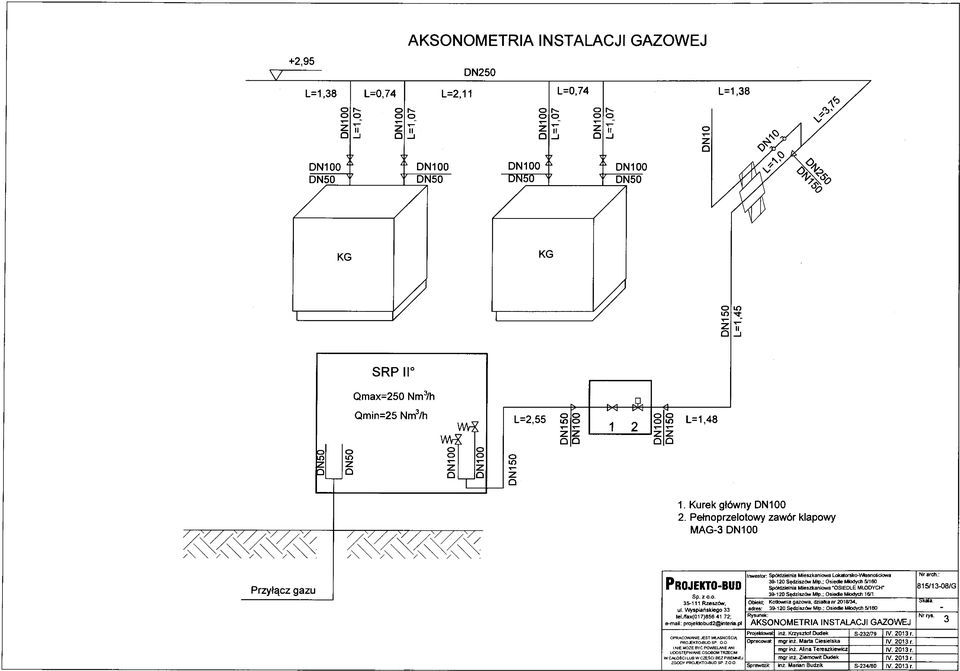

3 AKSONOMETRIA INSTALACJI GAZOWEJ +2,95 DN250 L=1,38 L=0,74 L=2,11 L=0,74 o Is- o h*. O h- o h- o o o o o o o O Z z u 2 ił? TT O -i O _i O O -i 7 \ 7 7 \ 7 DN100 1 \ Ł ' DN100 DN100 \ Ł^ DN100 DN50 v 7 \ ' DN50 DN50 x 7 \ ' DN50 o z Q L=1,38 o 10 li) SRP IIo O LO Qmax=250 Nm3/h Qmin=25 Nm3/h W r K o IO 1 O ID L=2,55 S o o z Q M- *& 1 2 S L=1,48 1. Kurek główny DN Pełnoprzelotowy zawór klapowy MAG-3 DN100 Przyłącz gazu P r o jek to- bud Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 tel./fax(017) ; projektobud2@interia.pl OPRACOWANIE JEST WŁASNOŚCIĄ PROJEKTO-BUD SP I NIE MOŻE BYĆ POWIELANE ANI UDOSTĘPNIANE OSOBOM TRZECIM W CAŁOŚCI LUB WC2ĘŚCI BEZ PISEMNEJ ZGODY PROJ6KTO-8UD SP. Z O O. Inwestor: Spółdzielnia Mieszkaniowa Lokatorsko-Wasnoścfcjwa Spółdzielnia Mieszkaniowa 'OSIEDLE MŁODYCH Sędziszów Mlp.; Osiedle Młodych 16/1 Obiekt; Kotłownia gazowa, działka nr 2018/34. adres: Sędziszów Mlp.; Osiedle Młodych 5/160 Rysunek: AKSONOMETRIA INSTALACJI GAZOWEJ Projektował: Opracował: Sprawdził: inż. Krzysztof Dudek mgr inż. Marta Ciesielska mgr inż. Alina Tereszkiewicz mgr inż. Ziemowit Dudek inż. Marian Budzik S-232/79 S-234/80 Nr arch.: 815/13-08/G Skala: Nr rys.

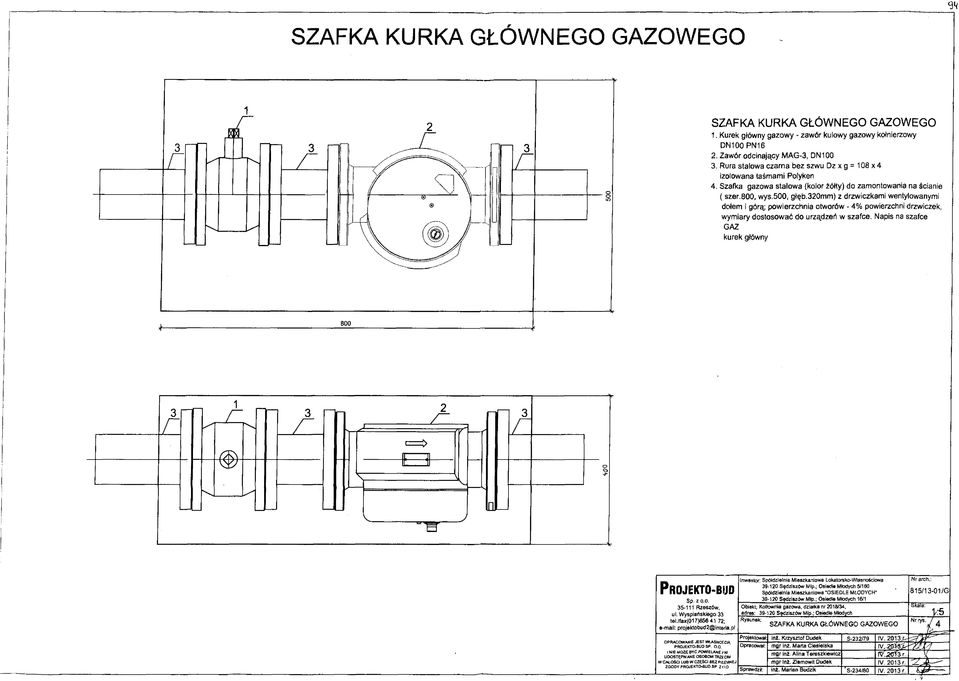

4 SZAFKA KURKA GŁÓWNEGO GAZOWEGO SZAFKA KURKA GŁÓWNEGO GAZOWEGO 1. Kurek główny gazowy - zawór kulowy gazowy kołnierzowy DN100 PN16 2. Zawór odcinający MAG-3, DN Rura stalowa czarna bez szwu Dz x g = 108 x 4 izolowana taśmami Polyken 4. Szafka gazowa stalowa {kolor żółty) do zamontowania na ścianie ( szer.800, wys.500, głęb.320mm) z drzwiczkami wentylowanymi dołem i górą; powierzchnia otworów - 4% powierzchni drzwiczek, wymiary dostosować do urządzeń w szafce. Napis na szafce GAZ kurek główny P r ojek to- bud Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 tel./fax{017) ; projektobud2@interia.pf OPRACOWANIE JEST WfcASNOiCIĄ PROJEKTO-8UE) SP NIE M02E BYĆ POWIELANE / NI UDOSTĘPNIANE OSOBOM TR2ECIM W CAŁOŚCI LUB W CZE SCI BEZ Pl VWEJ ZGODY PROJEKTO-8UD SP. z 0.0. Inwestor: Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Spółdzielnia Mieszkaniowa "OSIEDLE MŁODYCH' Sędziszów Młp.; Osiedle Młodych 16/1 Obiekt; Kotłownia gazowa, działka nr 2018/34, adres: Sędziszów Młp.; Osiedle Młodych Rysunek: g^afka KURKA GŁÓW NEGO GAZOWEGO Nr arch.: / /G Skala: W Nrrys. /ą Projektował: inż. Krzysztof Dudek S-232/79 IV /- Opracował: mgr Inż. Marta Ciesielska IV. 2 0 ł 3 ^ mgr inż. Alina Tereszkiewicz iv :i< ri3 r. ^X mgr inż. Ziemowit Dudek Sprawdził: inż. Marian Budzik ' S-234/80 -

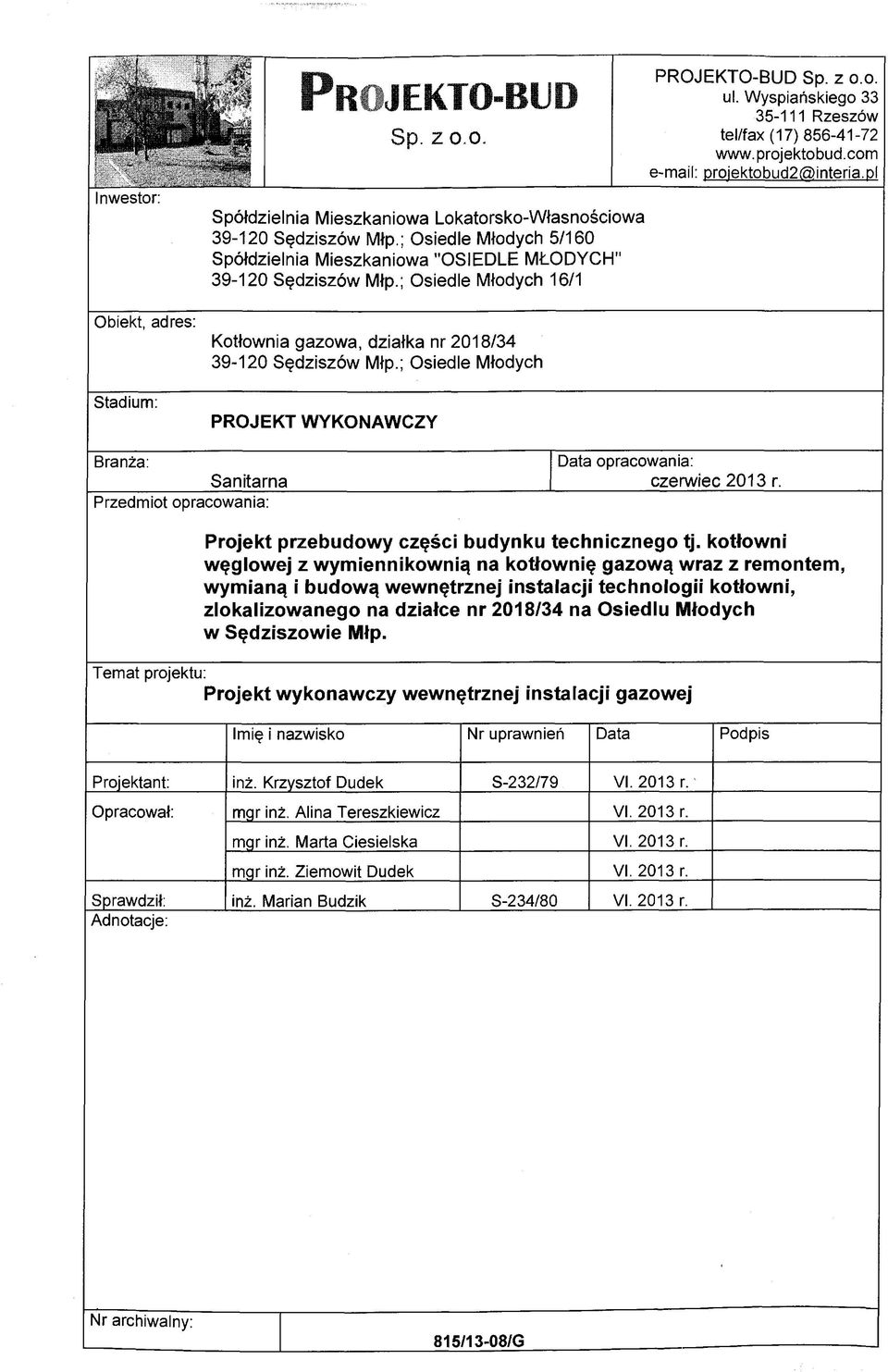

5 Inwestor: Obiekt, adres: Stadium: P rojekto-bud Sp. z o.o. Spółdzielnia Mieszkaniowa Lokatorsko-W łasnościowa Spółdzielnia M ieszkaniow a "O SIED LE M ŁO DYCH" Sędziszów Młp.; O siedle Młodych 16/1 Kotłownia gazowa, działka nr 2018/ Sędziszów Młp.; Osiedle Młodych PROJEKT W YKONAW CZY PROJEKTO-BUD Sp. z o.o. ul. Wyspiańskiego Rzeszów tel/fax (17) proiektobud2@interia.pl Branża: Data opracowania: Sanitarna czerwiec 2013 r. Przedmiot opracowania: Projekt przebudowy części budynku technicznego tj. kotłowni węglowej z wymieńnikownią na kotłownię gazową wraz z remontem, wymianą i budową wewnętrznej instalacji technologii kotłowni, zlokalizowanego na działce nr 2018/34 na Osiedlu Młodych w Sędziszowie Młp. Temat projektu: Projekt wykonawczy wewnętrznej instalacji gazowej Imię i nazwisko Nr uprawnień Data Podpis Projektant: inż. Krzysztof Dudek S-232/79 VI r. Opracował: mgr inż. Alina Tereszkiewicz VI r. mgr inż. Marta Ciesielska VI r. mgr inż. Ziemowit Dudek VI r. Sprawdził: inż. Marian Budzik S-234/80 VI r. Adnotacje: Nr archiwalny: 815/13-08/G

6 OPRACOWANIE ZAWIERA A. Część tekstową - Karta tytułowa - Spis treści opracowania wraz ze spisem rysunków i załączników - Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Zakres opracowania 4. Dane wyjściowe 5. Wewnętrzna instalacja gazowa 6. Instalacja detekcji metanu 7. Wentylacja pomieszczenia kotłowni grawitacyjna 8. Instalacja spalinowa i nawiew powietrza do spalania 9. Uwagi końcowe 10. Wykaz podstawowych urządzeń instalacji gazowej - Warunki przyłączenia do sieci gazowej znak: 701/0/WP2/53/13 z dnia r. B. Część graficzną wg spisu rysunków - Rzut przyziemia 1:50 1 -R zut dachu 1: Aksonometria wewnętrznej instalacji gazowej Szafka kurka głównego gazowego 1:5 4

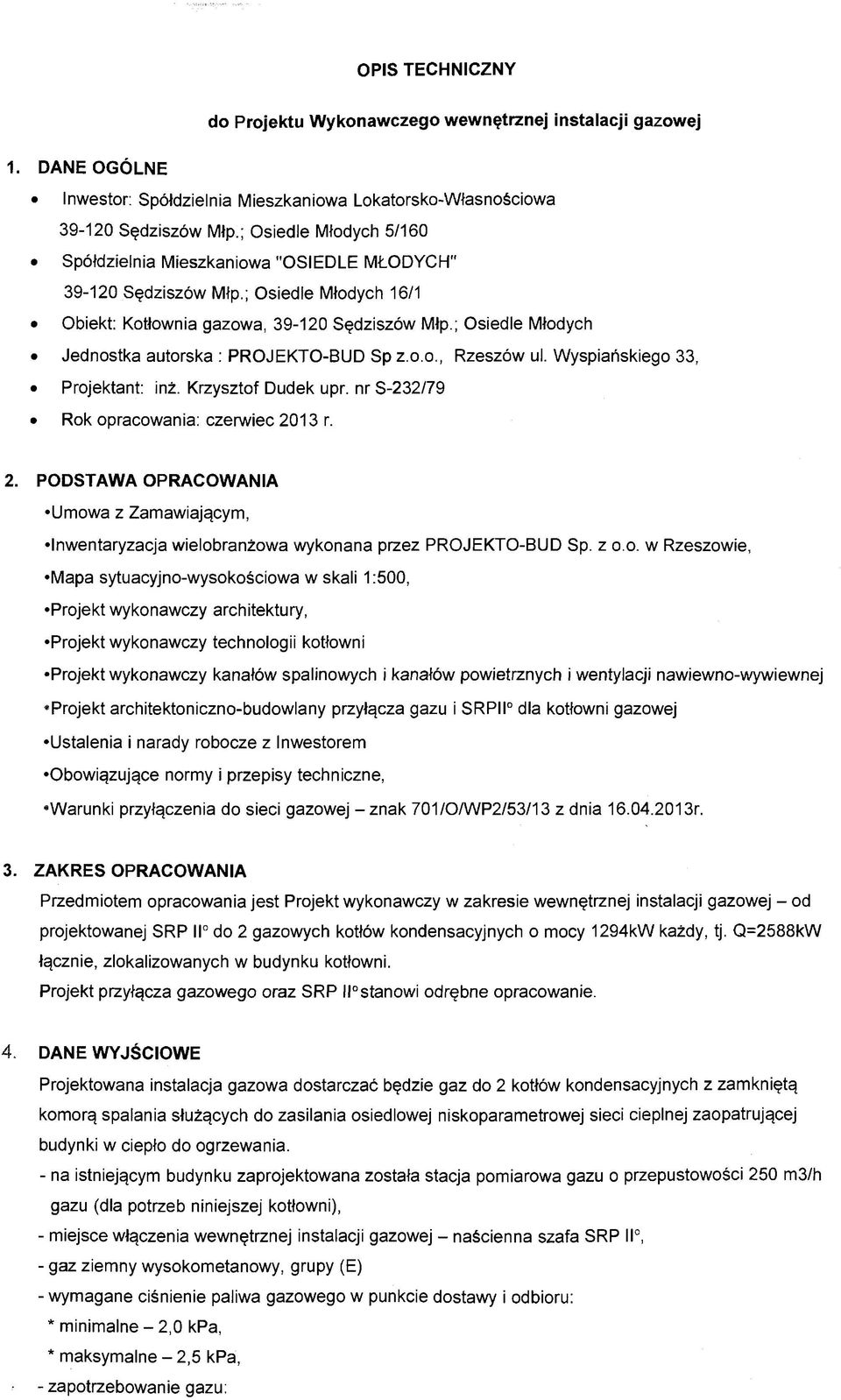

7 OPIS TECHNICZNY do Projektu Wykonawczego wewnętrznej instalacji gazowej 1. DANE OGÓLNE Inwestor: Spółdzielnia Mieszkaniowa Lokatorsko-Własnościowa Spółdzielnia Mieszkaniowa "OSIEDLE MŁODYCH" Sędziszów Młp.; Osiedle Młodych 16/1 Obiekt: Kotłownia gazowa, Sędziszów Młp.; Osiedle Młodych Jednostka autorska : PROJEKTO-BUD Sp z.o.o., Rzeszów ul. Wyspiańskiego 33, Projektant: inż. Krzysztof Dudek upr. nr S-232/79 Rok opracowania: czerwiec 2013 r. 2. PODSTAWA OPRACOWANIA Umowa z Zamawiającym, Inwentaryzacja wielobranżowa wykonana przez PROJEKTO-BUD Sp. z o.o. w Rzeszowie, Mapa sytuacyjno-wysokościowa w skali 1:500, Projekt wykonawczy architektury, Projekt wykonawczy technologii kotłowni Projekt wykonawczy kanałów spalinowych i kanałów powietrznych i wentylacji nawiewno-wywiewnej»projekt architektoniczno-budowlany przyłącza gazu i SRPII0 dla kotłowni gazowej Ustalenia i narady robocze z Inwestorem Obowiązujące normy i przepisy techniczne, «Warunki przyłączenia do sieci gazowej - znak 701/0/WP2/53/13 z dnia r. 3. ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt wykonawczy w zakresie wewnętrznej instalacji gazowej - od projektowanej SRP II0do 2 gazowych kotłów kondensacyjnych o mocy 1294kW każdy, tj. Q=2588kW łącznie, zlokalizowanych w budynku kotłowni. Projekt przyłącza gazowego oraz SRP II0stanowi odrębne opracowanie. 4. DANE WYJŚCIOWE Projektowana instalacja gazowa dostarczać będzie gaz do 2 kotłów kondensacyjnych z zamkniętą komorą spalania służących do zasilania osiedlowej niskoparametrowej sieci cieplnej zaopatrującej budynki w ciepło do ogrzewania. - na istniejącym budynku zaprojektowana została stacja pomiarowa gazu o przepustowości 250 m3/h gazu (dla potrzeb niniejszej kotłowni), - miejsce włączenia wewnętrznej instalacji gazowej - naścienna szafa SRP II0, - gaz ziemny wysokometanowy, grupy (E) - wymagane ciśnienie paliwa gazowego w punkcie dostawy i odbioru: * minimalne - 2,0 kpa, * maksymalne - 2,5 kpa, - zapotrzebowanie gazu:

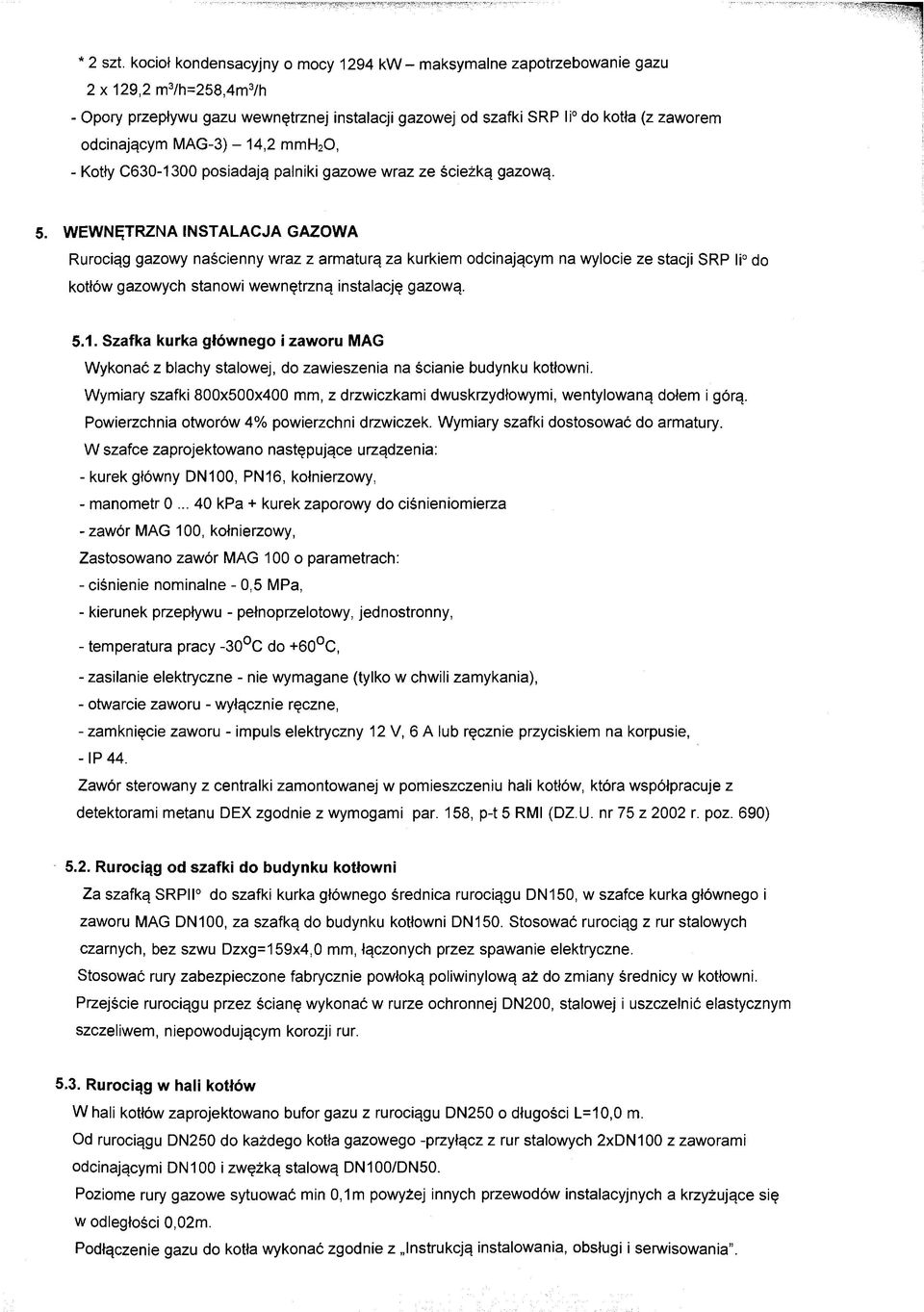

8 * 2 szt. kocioł kondensacyjny o mocy 1294 k W - maksymalne zapotrzebowanie gazu 2 x 129,2 m3/h=258,4m3/h - Opory przepływu gazu wewnętrznej instalacji gazowej od szafki SRP li0 do kotła (z zaworem odcinającym MAG-3) - 14,2 mmh20, - Kotły C posiadają palniki gazowe wraz ze ścieżką gazową. WEWNĘTRZNA INSTALACJA GAZOWA Rurociąg gazowy naścienny wraz z armaturą za kurkiem odcinającym na wylocie ze stacji SRP li0 do kotłów gazowych stanowi wewnętrzną instalację gazową Szafka kurka głównego i zaworu MAG Wykonać z blachy stalowej, do zawieszenia na ścianie budynku kotłowni. Wymiary szafki 800x500x400 mm, z drzwiczkami dwuskrzydłowymi, wentylowaną dołem i górą. Powierzchnia otworów 4% powierzchni drzwiczek. Wymiary szafki dostosować do armatury. W szafce zaprojektowano następujące urządzenia: - kurek główny DN100, PN 16, kołnierzowy, - manometr kpa + kurek zaporowy do ciśnieniomierza - zawór MAG 100, kołnierzowy, Zastosowano zawór MAG 100 o parametrach: - ciśnienie nominalne - 0,5 MPa, - kierunek przepływu - pełnoprzelotowy, jednostronny, - temperatura pracy -30 C do +60 C, - zasilanie elektryczne - nie wymagane (tylko w chwili zamykania), - otwarcie zaworu - wyłącznie ręczne, - zamknięcie zaworu - impuls elektryczny 12 V, 6 A lub ręcznie przyciskiem na korpusie, - IP 44. Zawór sterowany z centralki zamontowanej w pomieszczeniu hali kotłów, która współpracuje z detektorami metanu DEX zgodnie z wymogami par. 158, p-t 5 RMI (DZ.U. nr 75 z 2002 r. poz. 690) 5.2. Rurociąg od szafki do budynku kotłowni Za szafką SRPII0 do szafki kurka głównego średnica rurociągu DN150, w szafce kurka głównego i zaworu MAG DN100, za szafką do budynku kotłowni DN150. Stosować rurociąg z rur stalowych czarnych, bez szwu Dzxg=159x4,0 mm, łączonych przez spawanie elektryczne. Stosować rury zabezpieczone fabrycznie powłoką poliwinylową aż do zmiany średnicy w kotłowni. Przejście rurociągu przez ścianę wykonać w rurze ochronnej DN200, stalowej i uszczelnić elastycznym szczeliwem, niepowodującym korozji rur Rurociąg w hali kotłów W hali kotłów zaprojektowano bufor gazu z rurociągu DN250 o długości L=10,0 m. Od rurociągu DN250 do każdego kotła gazowego -przyłącz z rur stalowych 2xDN100 z zaworami odcinającymi DN100 i zwężką stalową DN100/DN50. Poziome rury gazowe sytuować min 0,1m powyżej innych przewodów instalacyjnych a krzyżujące się w odległości 0,02m. Podłączenie gazu do kotła wykonać zgodnie z Instrukcją instalowania, obsługi i serwisowania.

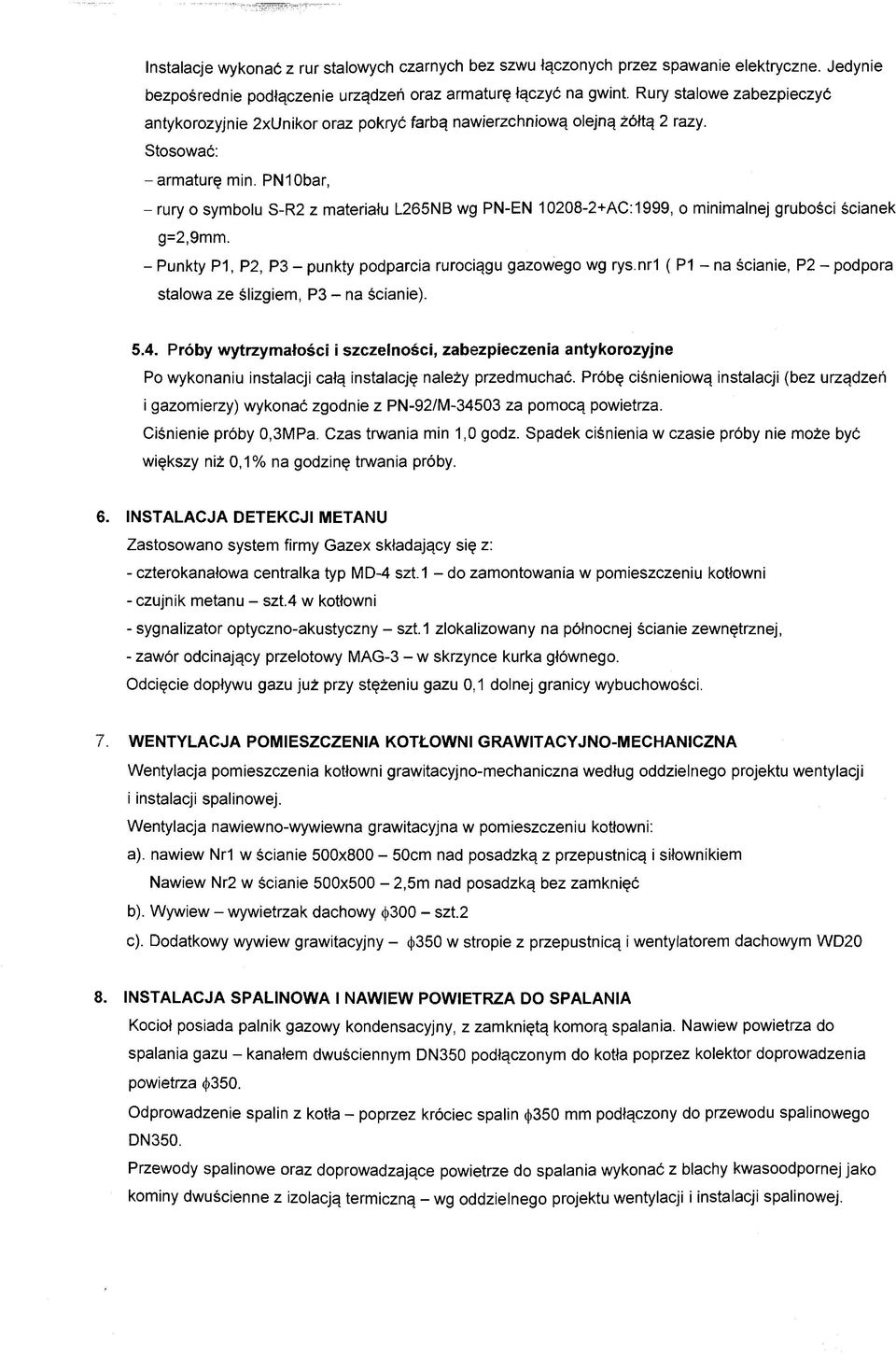

9 Instalacje wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie elektryczne. Jedynie bezpośrednie podłączenie urządzeń oraz armaturę łączyć na gwint. Rury stalowe zabezpieczyć antykorozyjnie 2xUnikor oraz pokryć farbą nawierzchniową olejną żółtą 2 razy. Stosować: -arm aturę min. PNIObar, - rury o symbolu S-R2 z materiału L265NB wg PN-EN AC:1999, o minimalnej grubości ścianek g=2,9mm. - Punkty P1, P2, P3 - punkty podparcia rurociągu gazowego wg rys.nrl ( P1 - na ścianie, P2 - podpora stalowa ze ślizgiem, P3 - na ścianie) Próby wytrzymałości i szczelności, zabezpieczenia antykorozyjne Po wykonaniu instalacji całą instalację należy przedmuchać. Próbę ciśnieniową instalacji (bez urządzeń i gazomierzy) wykonać zgodnie z PN-92/M za pomocą powietrza. Ciśnienie próby 0,3MPa. Czas trwania min 1,0 godz. Spadek ciśnienia w czasie próby nie może być większy niż 0,1% na godzinę trwania próby. 6. INSTALACJA DETEKCJI METANU Zastosowano system firmy Gazex składający się z: - czterokanałowa centralka typ MD-4 szt.1 - do zamontowania w pomieszczeniu kotłowni - czujnik metanu - szt.4 w kotłowni - sygnalizator optyczno-akustyczny - szt.1 zlokalizowany na północnej ścianie zewnętrznej, - zawór odcinający przelotowy MAG-3 - w skrzynce kurka głównego. Odcięcie dopływu gazu już przy stężeniu gazu 0,1 dolnej granicy wybuchowości. 7. WENTYLACJA POMIESZCZENIA KOTŁOWNI GRAWITACYJNO-MECHANICZNA Wentylacja pomieszczenia kotłowni grawitacyjno-mechaniczna według oddzielnego projektu wentylacji i instalacji spalinowej. Wentylacja nawiewno-wywiewna grawitacyjna w pomieszczeniu kotłowni: a), nawiew Nr1 w ścianie 500x800-50cm nad posadzką z przepustnicą i siłownikiem Nawiew Nr2 w ścianie 500x500-2,5m nad posadzką bez zamknięć b). Wywiew - wywietrzak dachowy (j)300 - szt.2 c). Dodatkowy wywiew grawitacyjny - (J)350 w stropie z przepustnicą i wentylatorem dachowym WD20 8. INSTALACJA SPALINOWA I NAWIEW POWIETRZA DO SPALANIA Kocioł posiada palnik gazowy kondensacyjny, z zamkniętą komorą spalania. Nawiew powietrza do spalania gazu - kanałem dwuściennym DN350 podłączonym do kotła poprzez kolektor doprowadzenia powietrza <j)350. Odprowadzenie spalin z kotła - poprzez króciec spalin ()>350 mm podłączony do przewodu spalinowego DN350. Przewody spalinowe oraz doprowadzające powietrze do spalania wykonać z blachy kwasoodpornej jako kominy dwuścienne z izolacją termiczną - wg oddzielnego projektu wentylacji i instalacji spalinowej.

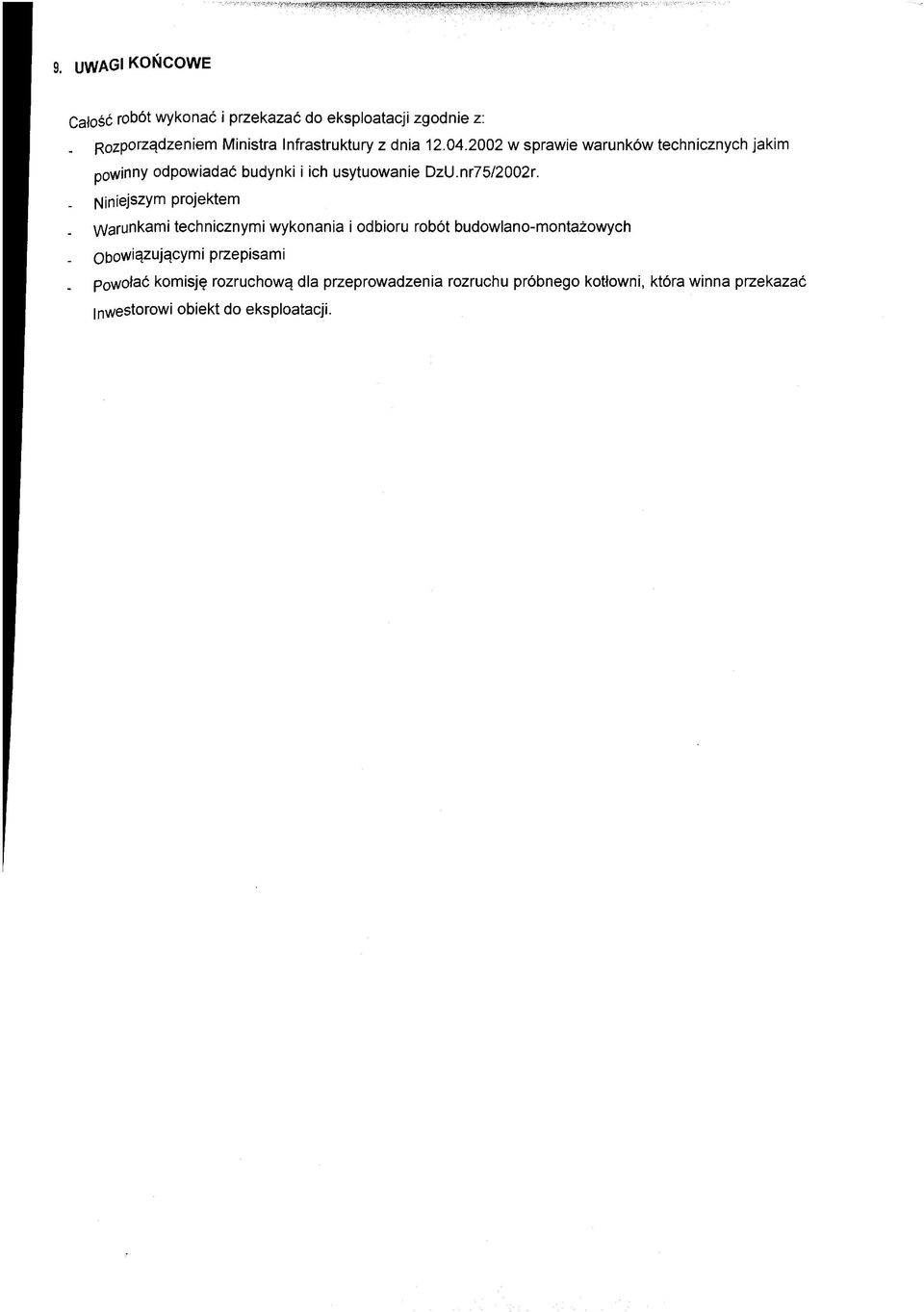

10 9. UWAGI KOŃCOWE Całość robót wykonać i przekazać do eksploatacji zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie DzU.nr75/2002r. Niniejszym projektem Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych Obowiązującymi przepisami powołać komisję rozruchową dla przeprowadzenia rozruchu próbnego kotłowni, która winna przekazać Inwestorowi obiekt do eksploatacji.

11 10. WYKAZ PODSTAWOWYCH URZĄDZEŃ INSTALACJI GAZOWEJ Lp. Wyszczególnienie Jedn. Ilość Uwagi 1. Kurek główny gazowy - zawór kulowy do gazu kołnierzowy DN80 PN Czterokanałowa centralka detekcyjna odcinająca -typ MD-4.Z + UPS (17Ah) szt 1 montaż w szafce kurka głównego szt 1 montaż w kotłowni czujnik metanu DEX 1.2 szt 4 montaż w kotłowni zawór odcinający przelotowy kołnierzowy szt 1 montaż w szafce kurka głównego MAG-3 DN100 sygnalizator optyczno-akustyczny SL32 szt 1 montaż na ścianie budynku 3. Zawór kulowy do gazu DN100 PN 16 szt 4 4. Zawór kulowy do gazu DN10 PN 16 szt 2 5. Szafka gazowa stalowa 800x500x400 mm, z szt 1 drzwiczkami dwuskrzydłowymi, wentylowana dołem i góra wraz z konstrukcja wsporczą 6. Rury stalowe czarne, bez szwu Dzxg = 159x4,5 mb 7 Dzxg = 108 x 4 mb 1 zabezpieczone fabrycznie przed korozją zewnętrzna powłoką poliwinylową. 7. Rurociągi stalowe, czarne, bez szwu Dzxg=259x6mm mb 10 Dzxg=219x6 - rura ochronna mb 1 Dzxg=108x4mm mb 5 Dzxg=57x3,6mm mb 1 Dzxg=17x2,9mm mb 5 8. Kolana DN250 szt 1 Kolana DN 150 szt 4 9. Zwężki DN250/150 szt 1 Zwężki DN 150/100 szt 2 Opracował: inż. Krzysztof Dudek S-232/79
