1 Leca Leca DISTO DISTO TM TM D510 X10 The orgnal laser dstance meter The orgnal laser dstance meter

2 Sps treśc Elementy przycsk Wstęp Przegląd Podstawowe okno pomaru Okno wyboru Celownk (podgląd) Wkładane bater Obsługa Załączane/wyłączane Kasowane Kody komunkatów Stopka welofunkcyjna Pomar cągły/mnmum-maksmum Dodawane/odejmowane Celownk (podgląd) Ustawena Przegląd Jednostk nachylena Jednostk odległośc Sygnał dźwękowy ZAŁ/WYŁ Nwelator cyfrowy ZAŁ/WYŁ Aktywacja/dezaktywacja blokady klawatury Załączane z blokadą klawatury Włączane/wyłączane funkcj Bluetooth Smart Kalbracja czujnka nachylena Ulubone funkcje Podśwetlene Offset Reset Funkcje Przegląd Czasomerz Kalkulator Ustawane punktu odnesena/statywu Pamęć Pomar pojedynczej odległośc Intelgentny tryb horyzontalny Śledzene nachylena Powerzchna Objętość Powerzchna trójkąta Tryb dalekosężny Pomar wysokch profl Pochyłe przedmoty Śledzene wysokośc Trapez Tyczene Ptagoras (2 punkty) Ptagoras ( punkty) Dane technczne Kody komunkatów Dbałość Gwarancja Wskazówk bezpeczeństwa Zakres odpowedzalnośc Użytkowane zgodne z przeznaczenem Użytkowane nezgodne z przeznaczenem Zagrożena zwązane z użytkowanem Ogranczony zakres użytkowana Utylzacja Kompatyblność elektromagnetyczna (EMC) Użytkowane produktu z technologą Bluetooth Klasyfkacja lasera Oznakowane Leca DISTO TM D a 1

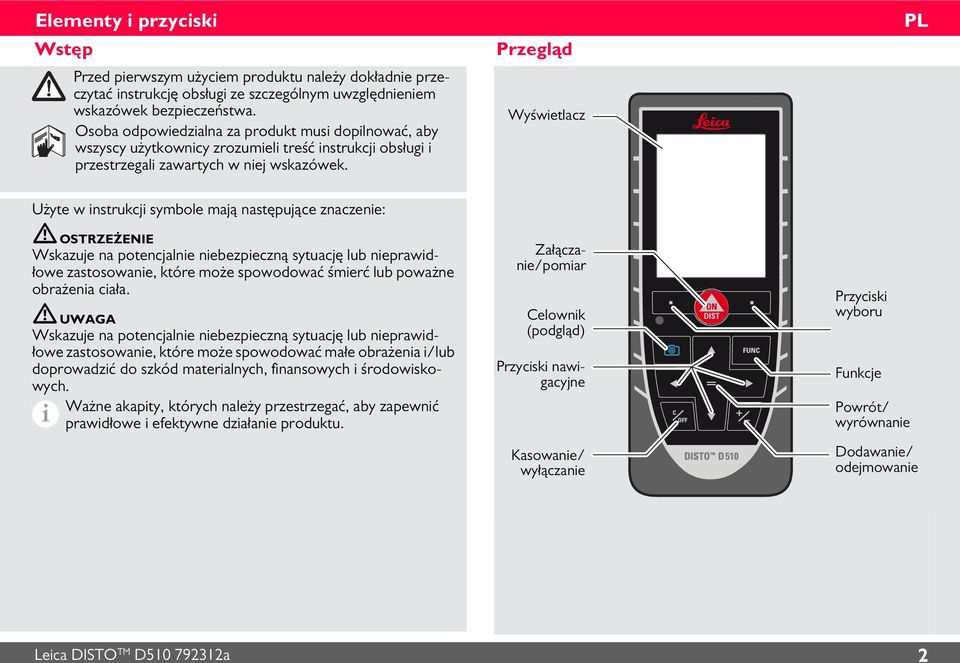

3 Elementy przycsk Wstęp Przed perwszym użycem produktu należy dokładne przeczytać nstrukcję obsług ze szczególnym uwzględnenem wskazówek bezpeczeństwa. Osoba odpowedzalna za produkt mus doplnować, aby wszyscy użytkowncy zrozumel treść nstrukcj obsług przestrzegal zawartych w nej wskazówek. Ważne akapty, których należy przestrzegać, aby zapewnć prawdłowe efektywne dzałane produktu. Przegląd Wyśwetlacz Użyte w nstrukcj symbole mają następujące znaczene: OSTRZEŻENIE Wskazuje na potencjalne nebezpeczną sytuację lub neprawdłowe zastosowane, które może spowodować śmerć lub poważne obrażena cała. UWAGA Wskazuje na potencjalne nebezpeczną sytuację lub neprawdłowe zastosowane, które może spowodować małe obrażena /lub doprowadzć do szkód materalnych, fnansowych środowskowych. Załączane/pomar Celownk (podgląd) Przycsk nawgacyjne Kasowane/ wyłączane Przycsk wyboru Funkcje Powrót/ wyrównane Dodawane/ odejmowane Leca DISTO TM D a 2

4 Elementy przycsk Podstawowe okno pomaru Okno wyboru Pasek stanu Wskaźnk strony Funkcja/ ustawena FUNC Pasek główny Aktywna funkcja Ulubone Ustawena Funkcja pomocy Leca DISTO TM D a

5 Elementy przycsk Celownk (podgląd) Wkładane bater Stopeń powększena Regulacja podśwetlena prawym lewym przycskem nawgacyjnym 1x Kursor krzyżykowy Aby zapewnć prawdłowe dzałane, ne należy używać bater cynkowo-węglowych. Zaleca sę używane wysokej jakośc bater. Batere należy wymenć, gdy zaczne mgać symbol bater. Aktywna funkcja Powększene (1x, 2x, 4x) górnym dolnym przycskem nawgacyjnym Ulubone Leca DISTO TM D a 4

6 Obsługa Załączane/wyłączane Kasowane Kody komunkatów ZAŁ WYŁ 2 s Urządzene zostało wyłączone. Stopka welofunkcyjna Jeśl w cągu 180 s ne zostane wcśnęty żaden przycsk, urządzene wyłączy sę automatyczne. 1x Cofnj poprzedną operację. 2x Pozostaw aktualną funkcję przejdź w domyślny tryb pracy. Jeśl pojaw sę symbol nformacj, przeczytaj wskazówk zawarte w rozdzale Kody komunkatów. Przykład: Kerunek stopk rozpoznawany jest automatyczne. Do nego dostosowany zostaje punkt zerowy. Pomar cągły/mnmum-maksmum 1 2 s 2 mn. maks. Służy do pomaru przekątnych pomeszczeń (maksmum) lub odległośc pozomej (mnmum). Na ekrane pojaw sę wynk pomaru odległośc mnmalnej maksymalnej (mn./maks.). Ostatna zmerzona wartość wyśwetlana jest na pasku głównym m Zatrzymane pomaru cągłego/ mnmum-maksmum. Leca DISTO TM D a 5

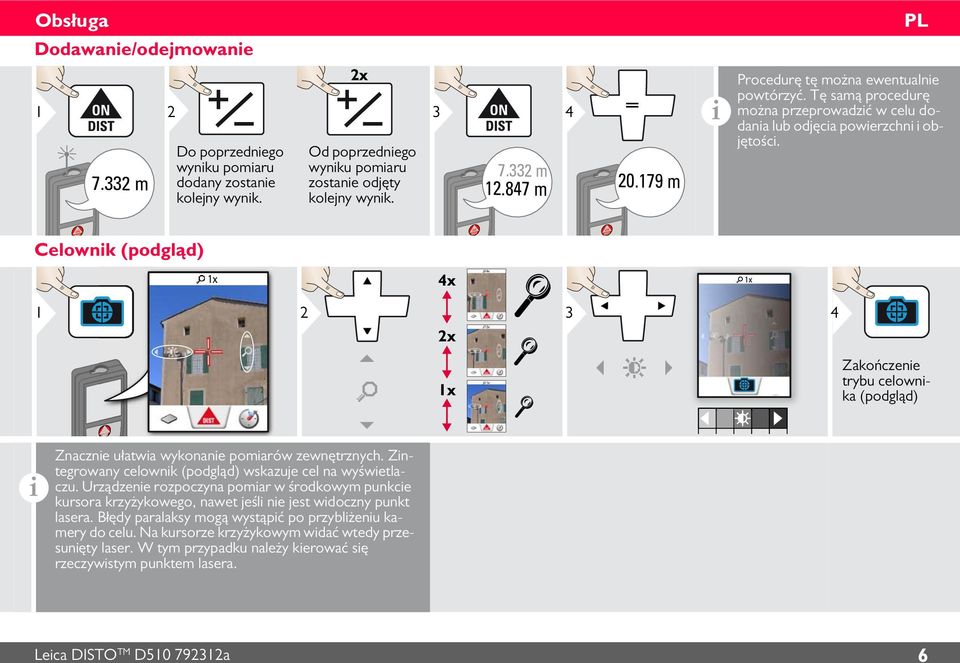

7 Obsługa Dodawane/odejmowane m 2 Do poprzednego wynku pomaru dodany zostane kolejny wynk. 2x Od poprzednego wynku pomaru zostane odjęty kolejny wynk. 7.2 m m m Procedurę tę można ewentualne powtórzyć. Tę samą procedurę można przeprowadzć w celu dodana lub odjęca powerzchn objętośc. Celownk (podgląd) 1x 4x 4x 1x 1 2 2x 2x 4 1x 1x Zakończene trybu celownka (podgląd) Znaczne ułatwa wykonane pomarów zewnętrznych. Zntegrowany celownk (podgląd) wskazuje cel na wyśwetlaczu. Urządzene rozpoczyna pomar w środkowym punkce kursora krzyżykowego, nawet jeśl ne jest wdoczny punkt lasera. Błędy paralaksy mogą wystąpć po przyblżenu kamery do celu. Na kursorze krzyżykowym wdać wtedy przesunęty laser. W tym przypadku należy kerować sę rzeczywstym punktem lasera. Leca DISTO TM D a 6

8 Ustawena Przegląd 1 2 Jednostk nachylena Jednostk odległośc Sygnał dźwękowy Nwelator cyfrowy Blokada klawatury Bluethooth Kalbracja nachylena Ulubone Podśwetlene Offset Reset Informacja Jednostk nachylena 1 2 Wyberz jedną z następujących 4 jednostek: ± ± % 0.0 mm/m 0.00 n/ft Potwerdź ustawene. Wyjdź z trybu ustaweń. Leca DISTO TM D a 7

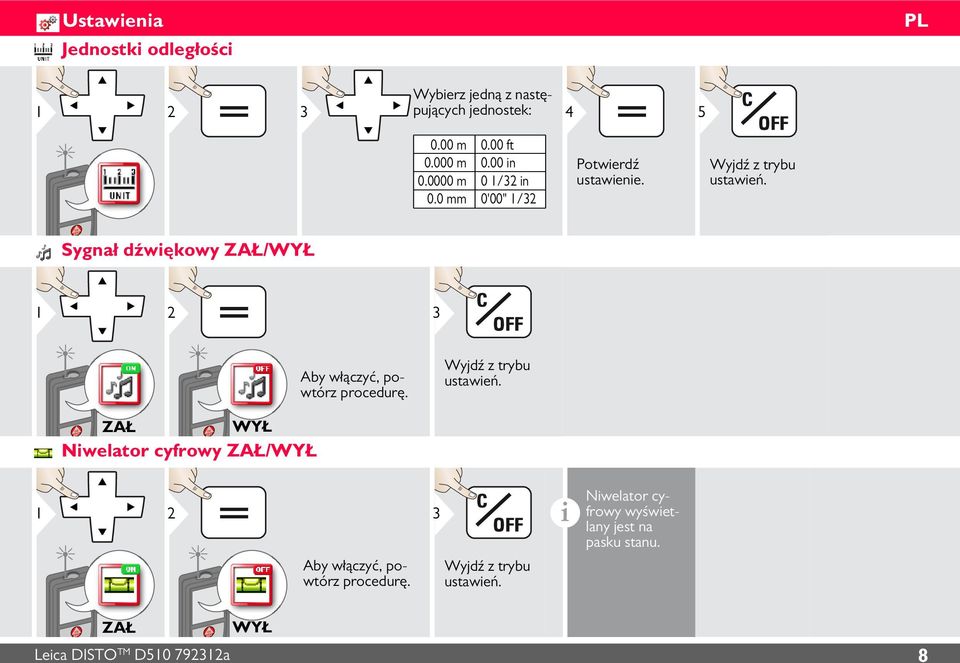

9 Ustawena Jednostk odległośc 1 2 Wyberz jedną z następujących jednostek: m m m 0.0 mm 0.00 ft 0.00 n 0 1/2 n 0'00" 1/2 Potwerdź ustawene. Wyjdź z trybu ustaweń. Sygnał dźwękowy ZAŁ/WYŁ 1 2 Aby włączyć, powtórz procedurę. Wyjdź z trybu ustaweń. ZAŁ WYŁ Nwelator cyfrowy ZAŁ/WYŁ 1 2 Nwelator cyfrowy wyśwetlany jest na pasku stanu. Aby włączyć, powtórz procedurę. Wyjdź z trybu ustaweń. ZAŁ WYŁ Leca DISTO TM D a 8

10 1 Ustawena Aktywacja/dezaktywacja blokady klawatury 2 Powtórz procedurę, aby wyłączyć funkcję. Blokada jest aktywna, nawet jeśl urządzene jest wyłączone. 1 Wyjdź z trybu ustaweń. Załączane z blokadą klawatury 2 przez 2 sek. WYŁ ZAŁ Włączane/wyłączane funkcj Bluetooth Smart 1 2 Tryb domyślny: Funkcja Bluetooth jest włączona. Symbol Bluetooth wdoczny na pasku stanu oznacza aktywne połączene Bluetooth. Aby włączyć, powtórz procedurę. Wyjdź z trybu ustaweń. ZAŁ WYŁ Włączane Bluetooth Smart w ustawenach Utwórz połączene mędzy urządzenem a smartfonem, tabletem lub laptopem. Aktualny pomar zostane przesłany automatyczne, jeśl utworzone jest połączene. Aby przesłać wynk z paska głównego, nacśnj =. Połączene Bluetooth zostane przerwane po wyłączenu dalmerza laserowego. Wydajny, nnowacyjny moduł Bluetooth Smart (z nową technologą Bluetooth standard V4.0) jest kompatyblny ze wszystkm urządzenam Bluetooth Smart Ready. Wszelke nne urządzena Bluetooth ne obsługują energooszczędnego modułu Bluetooth Smart, zntegrowanego w urządzenu. Producent ne udzela gwarancj na darmowe oprogramowane DISTO an wsparca techncznego. Producent ne ponos żadnej odpowedzalnośc za używane darmowego oprogramowana ne zobowązuje sę do udoskonalana go an aktualzowana. Szerok zakres oprogramowana komercyjnego dostępny jest na strone nternetowej. Aplkacje do systemu Androd lub Mac OS dostępne są w specjalstycznych sklepach nternetowych. Szczegółowe nformacje zawarte są na naszej strone nternetowej. Leca DISTO TM D a 9

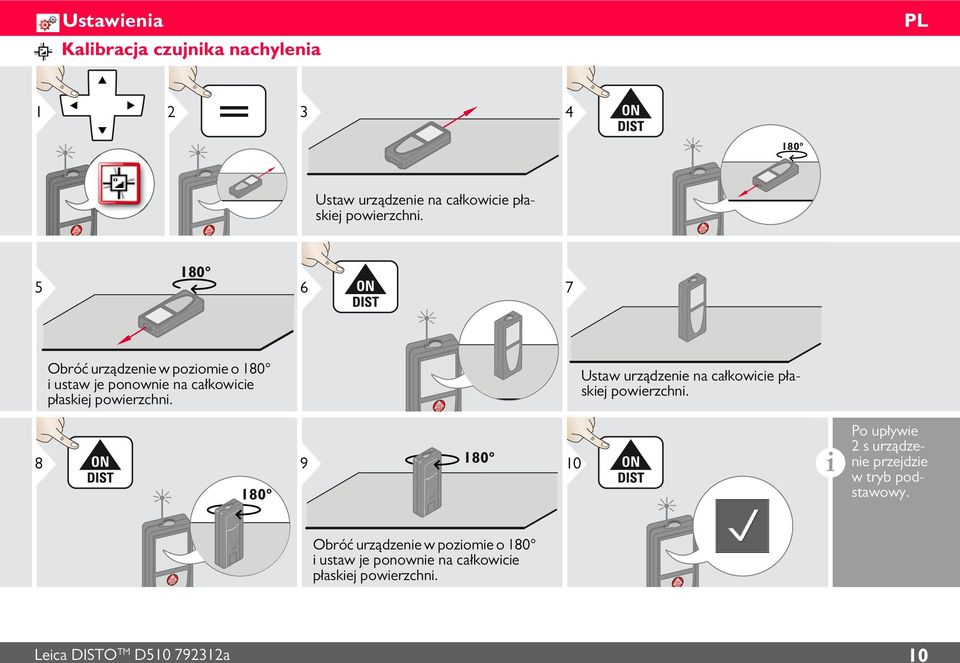

11 Ustawena Kalbracja czujnka nachylena Ustaw urządzene na całkowce płaskej powerzchn Obróć urządzene w pozome o 180 ustaw je ponowne na całkowce płaskej powerzchn Ustaw urządzene na całkowce płaskej powerzchn. 10 Po upływe 2s urządzene przejdze w tryb podstawowy. Obróć urządzene w pozome o 180 ustaw je ponowne na całkowce płaskej powerzchn. Leca DISTO TM D a 10

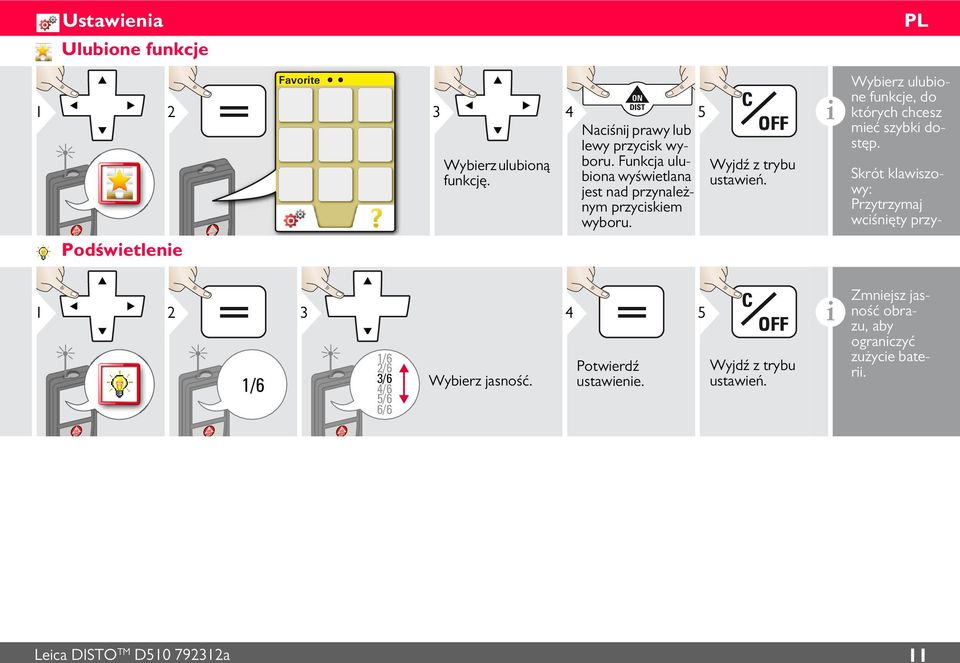

12 Ustawena Ulubone funkcje 1 Favorte 2 Wyberz uluboną funkcję. 4 Nacśnj prawy lub lewy przycsk wyboru. Funkcja ulubona wyśwetlana jest nad przynależnym przycskem wyboru. 5 Wyjdź z trybu ustaweń. Wyberz ulubone funkcje, do których chcesz meć szybk dostęp. Skrót klawszowy: Przytrzymaj wcśnęty przy- Podśwetlene 1 2 1/6 1/6 2/6 /6 4/6 5/6 6/6 Wyberz jasność. 4 Potwerdź ustawene. 5 Wyjdź z trybu ustaweń. Zmnejsz jasność obrazu, aby ogranczyć zużyce bater. Leca DISTO TM D a 11

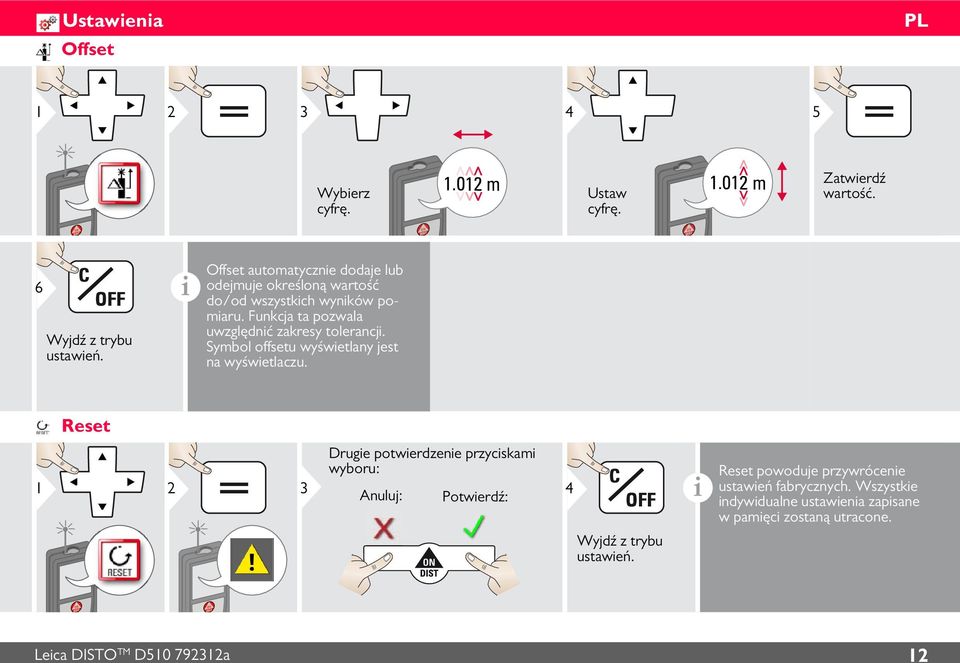

13 Ustawena Offset Wyberz cyfrę m Ustaw cyfrę m Zatwerdź wartość. 6 Wyjdź z trybu ustaweń. Offset automatyczne dodaje lub odejmuje określoną wartość do/od wszystkch wynków pomaru. Funkcja ta pozwala uwzględnć zakresy tolerancj. Symbol offsetu wyśwetlany jest na wyśwetlaczu. Reset 1 2 Druge potwerdzene przycskam wyboru: Anuluj: Potwerdź: 4 Reset powoduje przywrócene ustaweń fabrycznych. Wszystke ndywdualne ustawena zapsane w pamęc zostaną utracone. Wyjdź z trybu ustaweń. Leca DISTO TM D a 12

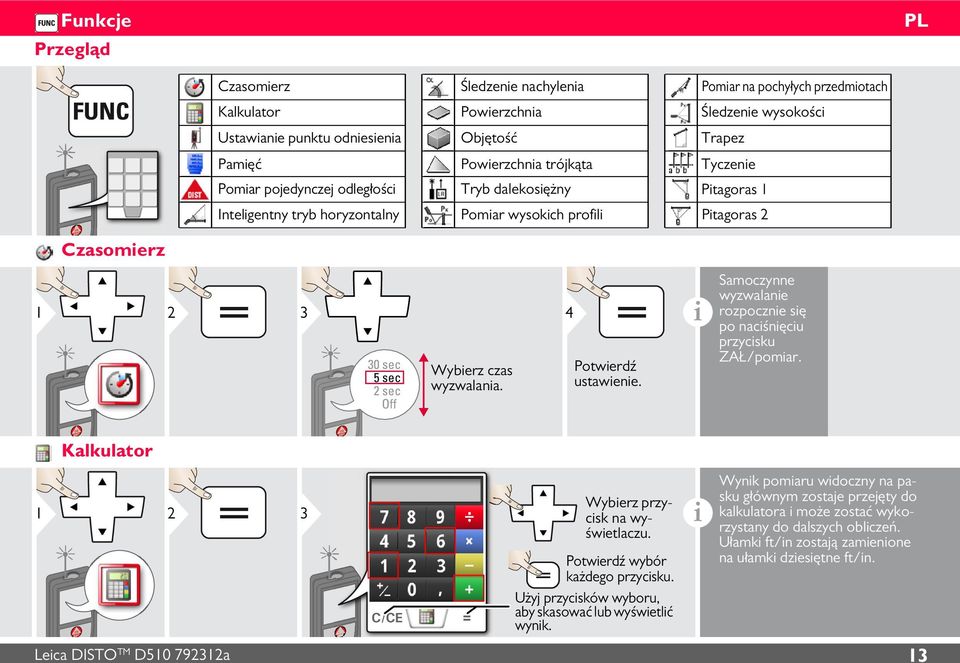

14 Funkcje Przegląd Czasomerz Kalkulator Ustawane punktu odnesena Pamęć Pomar pojedynczej odległośc Intelgentny tryb horyzontalny Śledzene nachylena Powerzchna Objętość Powerzchna trójkąta Tryb dalekosężny Pomar wysokch profl Pomar na pochyłych przedmotach Śledzene wysokośc Trapez Tyczene Ptagoras 1 Ptagoras 2 Czasomerz sec 5 sec 2 sec Off Wyberz czas wyzwalana. 4 Potwerdź ustawene. Samoczynne wyzwalane rozpoczne sę po nacśnęcu przycsku ZAŁ/pomar. Kalkulator 1 2 C/CE = Wyberz przycsk na wyśwetlaczu. Potwerdź wybór każdego przycsku. Użyj przycsków wyboru, aby skasować lub wyśwetlć wynk. Leca DISTO TM D a 1 Wynk pomaru wdoczny na pasku głównym zostaje przejęty do kalkulatora może zostać wykorzystany do dalszych oblczeń. Ułamk ft/n zostają zamenone na ułamk dzesętne ft/n.

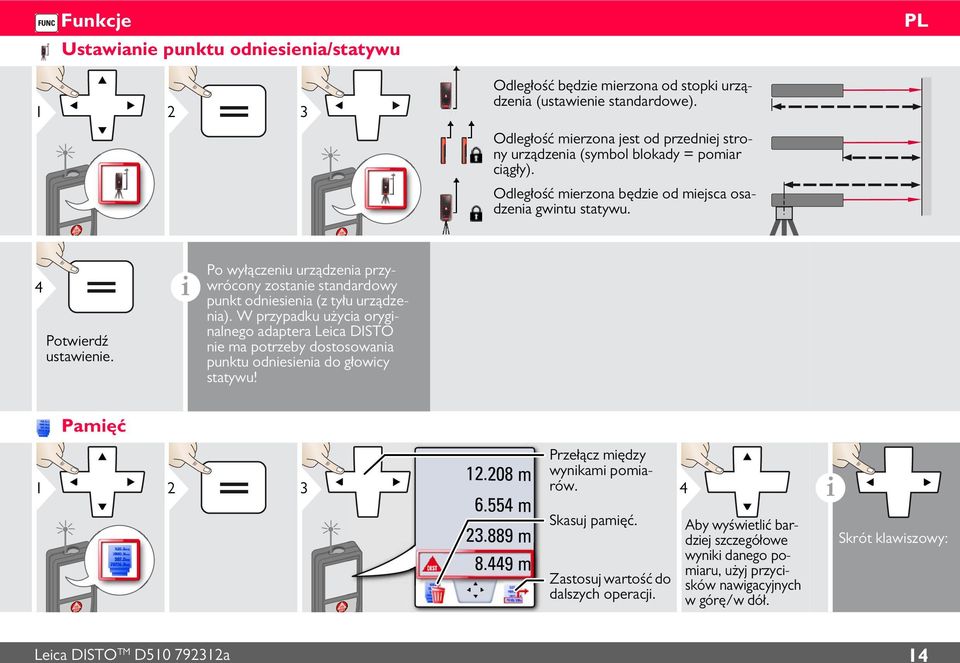

15 Funkcje Ustawane punktu odnesena/statywu 1 2 Odległość będze merzona od stopk urządzena (ustawene standardowe). Odległość merzona jest od przednej strony urządzena (symbol blokady = pomar cągły). Odległość merzona będze od mejsca osadzena gwntu statywu. 4 Potwerdź ustawene. Po wyłączenu urządzena przywrócony zostane standardowy punkt odnesena (z tyłu urządzena). W przypadku użyca orygnalnego adaptera Leca DISTO ne ma potrzeby dostosowana punktu odnesena do głowcy statywu! Pamęć m m m m Przełącz mędzy wynkam pomarów. Skasuj pamęć. Zastosuj wartość do dalszych operacj. 4 Aby wyśwetlć bardzej szczegółowe wynk danego pomaru, użyj przycsków nawgacyjnych w górę/w dół. Skrót klawszowy: Leca DISTO TM D a 14

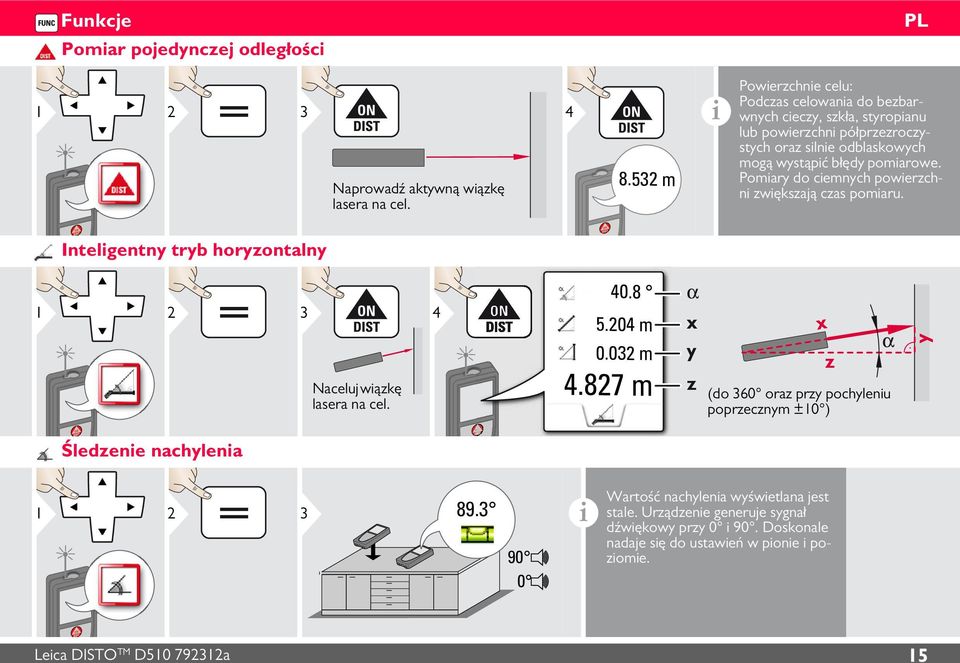

16 Funkcje Pomar pojedynczej odległośc 1 2 Naprowadź aktywną wązkę lasera na cel m Powerzchne celu: Podczas celowana do bezbarwnych ceczy, szkła, styropanu lub powerzchn półprzezroczystych oraz slne odblaskowych mogą wystąpć błędy pomarowe. Pomary do cemnych powerzchn zwększają czas pomaru. Intelgentny tryb horyzontalny 1 2 Naceluj wązkę lasera na cel m 0.02 m m x y z x z (do 60 oraz przy pochylenu poprzecznym ±10 ) y Śledzene nachylena Wartość nachylena wyśwetlana jest stale. Urządzene generuje sygnał dźwękowy przy Doskonale nadaje sę do ustaweń w pone pozome. Leca DISTO TM D a 15

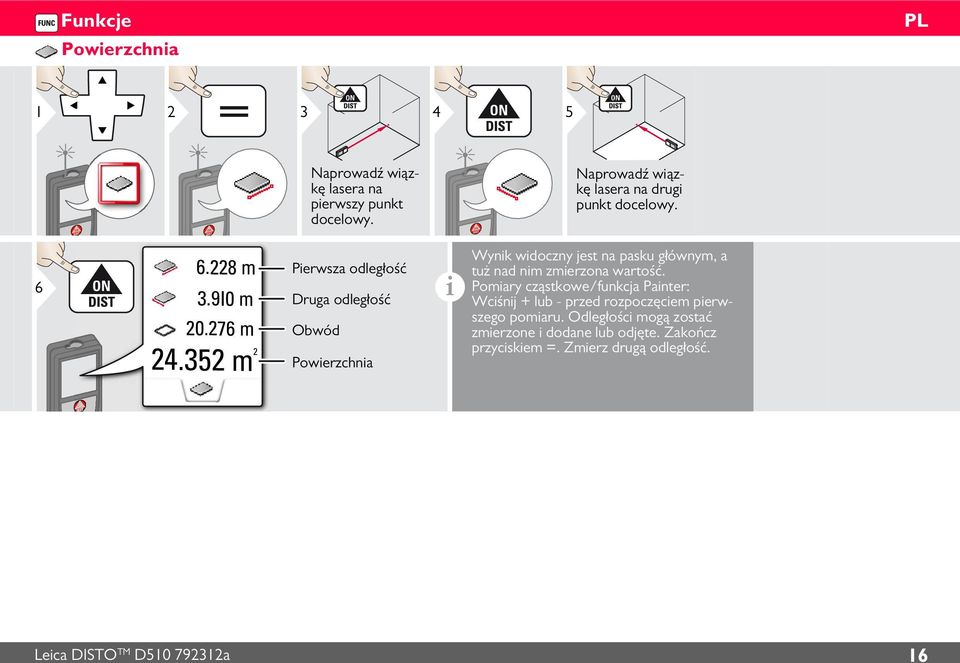

17 Funkcje Powerzchna Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy m Perwsza odległość 6 Druga odległość.9i0 m m m 2 Obwód Powerzchna Wynk wdoczny jest na pasku głównym, a tuż nad nm zmerzona wartość. Pomary cząstkowe/funkcja Panter: Wcśnj + lub - przed rozpoczęcem perwszego pomaru. Odległośc mogą zostać zmerzone dodane lub odjęte. Zakończ przycskem =. Zmerz drugą odległość. Leca DISTO TM D a 16

18 Funkcje Objętość Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m 2.8 m 2.41 m 2.65 m Perwsza odległość Druga odległość Trzeca odległość Objętość 9 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m m m Powerzchna suftu/ podłog Powerzchne ścan Obwód Leca DISTO TM D a 17

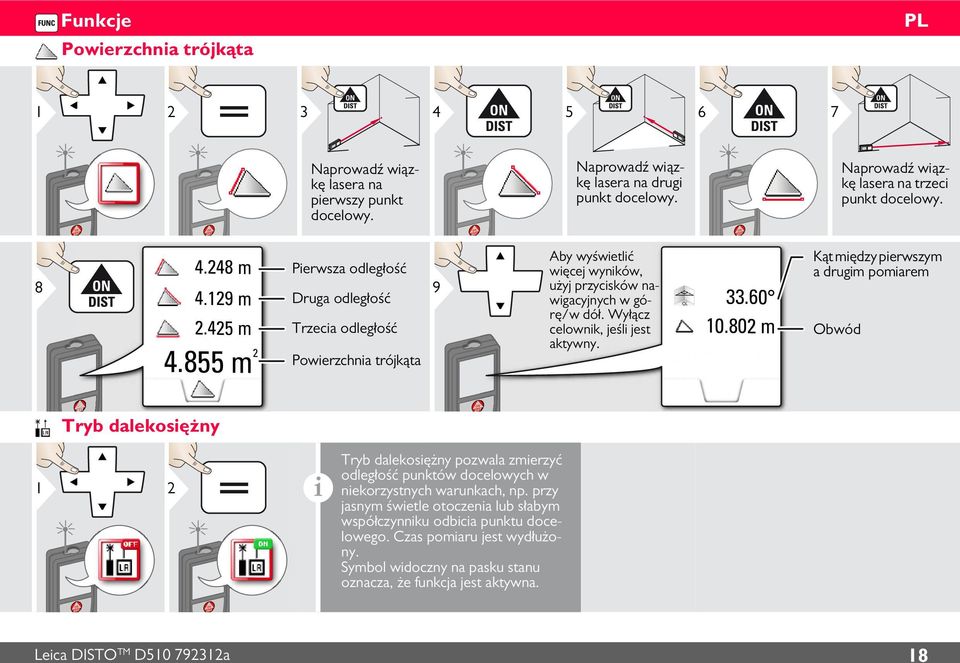

19 Funkcje Powerzchna trójkąta Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m m m m 2 Perwsza odległość Druga odległość Trzeca odległość Powerzchna trójkąta 9 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół. Wyłącz celownk, jeśl jest aktywny m Kąt mędzy perwszym a drugm pomarem Obwód Tryb dalekosężny 1 2 Tryb dalekosężny pozwala zmerzyć odległość punktów docelowych w nekorzystnych warunkach, np. przy jasnym śwetle otoczena lub słabym współczynnku odbca punktu docelowego. Czas pomaru jest wydłużony. Symbol wdoczny na pasku stanu oznacza, że funkcja jest aktywna. Leca DISTO TM D a 18

20 Funkcje Pomar wysokch profl d 4 h 5 REF Wyceluj punkt odnesena (REF). REF Wyceluj dodatkowe punkty 1-x m m d h Odległość pozoma od urządzena Różnca wysokośc względem punktu odnesena (REF). 7 2x Anuluj funkcję. Umożlwa pomar różncy wysokośc względem punktu odnesena. Może zostać użyty równeż do pomaru profl odcnków terenu. Po zmerzenu punktu odnesena, dla każdego kolejnego punktu wyśwetlona zostane odległość pozoma wysokość. Leca DISTO TM D a 19

21 Funkcje Pochyłe przedmoty Naprowadź wązkę lasera na górny punkt docelowy. Naprowadź wązkę lasera na dolny punkt docelowy m m m P2 kąt P2 odległość Wysokość ponowa mędzy dwoma punktam Odległość mędzy dwoma punktam 7 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół. Wyłącz celownk, jeśl jest aktywny m Kąt mędzy dwoma punktam Odległość pozoma mędzy dwoma punktam Pośredn pomar odległośc mędzy 2 punktam z dodatkowym wynkam. Doskonale nadaje sę do pomaru długośc nachylena dachu, wysokośc komna tp. Ważne jest, aby urządzene ustawone było w tej samej płaszczyźne ponowej co oba zmerzone punkty. Płaszczyznę określa odcnek mędzy dwoma punktam. Leca DISTO TM D a 20

22 Funkcje Śledzene wysokośc Px Px P0 Naprowadź wązkę lasera na dolny punkt. P0 Wycelowane wązk lasera na górne punkty spowoduje automatyczne uruchomene pomaru śledzącego kąta/wysokośc m m P0 y = śledzony kąt, jeśl urządzene znajduje sę na statywe = śledzona wysokość, jeśl urządzene znajduje sę na statywe z Px P0 x y 7 Przerywa śledzene wysokośc m m 8 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół. Wyłącz celownk, jeśl jest aktywny m z Pozwala zmerzyć wysokość budynków lub drzew bez odpowednch punktów odbca. Pomar odległośc nachylena realzowany jest przy punkce dolnym, wymagającym docelowego punktu odbca. Górny punkt może być wycelowany celownkem/kursorem krzyżykowym ne wymaga docelowego punktu odbca, gdyż merzone jest tylko nachylene. Leca DISTO TM D a 21

23 Funkcje Trapez Naprowadź wązkę lasera na górny punkt. Wyceluj drug punkt m m m h y x h x y 7 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół. Wyłącz celownk, jeśl jest aktywny m Powerzchna trapezu Leca DISTO TM D a 22

24 Funkcje Tyczene Aby wydzelć zmerzone odcnk, można wprowadzć dwe wartośc (a oraz b). a = b 2 1 a a = b 2 1 a 1 2 b b b b Wyberz cyfrę m Ustaw cyfrę m Zatwerdź wartość a. Ustaw wartość b m 7 Zatwerdź wartość b rozpocznj pomar. 8 Przesuń urządzene powol wzdłuż ln tyczena. Na ekrane wyśwetlona zostane odległość od kolejnego tyczonego punktu. Do osągnęca kolejnej odległośc 0,625 m brakuje 0,240 m. Odległość od kolejnego tyczonego punktu m m Po zblżenu sę do tyczonego punktu na odległość mnej nż 0,1 m wygenerowany zostane sygnał dźwękowy. Aby przerwać dzałane funkcj, nacśnj przycsk CLEAR/OFF. Leca DISTO TM D a 2

25 Funkcje Ptagoras (2 punkty) Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy m 21.8 m m Wynk wyśwetlany jest na pasku głównym. Wcśnęce przycsku pomarowego na 2 s spowoduje aktywację automatycznego pomaru mnmum lub maksmum. Użyce funkcj Ptagorasa zalecane jest tylko do pośrednch pomarów pozomych. Do precyzyjnego pomaru wysokośc (w pone) zaleca sę użyce funkcj służącej do pomaru nachylena. Leca DISTO TM D a 24

26 Funkcje Ptagoras ( punkty) Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m m m m Wynk wyśwetlany jest na pasku głównym. Wcśnęce przycsku pomarowego na 2 s spowoduje aktywację automatycznego pomaru mnmum lub maksmum. Użyce funkcj Ptagorasa zalecane jest tylko do pośrednch pomarów pozomych. Do precyzyjnego pomaru wysokośc (w pone) zaleca sę użyce funkcj służącej do pomaru nachylena. Leca DISTO TM D a 25

27 Dane technczne Pomar odległośc Typowa tolerancja pomaru* ±1,0 mm/~1/16 cala *** Pomar maksmum ±2,0 mm / 0,08 cala *** Tolerancja** Typowy zasęg* 200 m/660 ft Zasęg w nekorzystnych 80 m/260 ft warunkach **** Najmnejsza wyśwetlana 0.1 mm/1/2 cala jednostka Technologa Power Range Ø plamk lasera przy odległoścach 6 /0 / 60 mm 10/50/100 m Pomar nachylena Tolerancja pomaru względem ±0,2 wązk laserowej***** Tolerancja pomaru ±0,2 względem obudowy***** Zasęg 60 Informacje ogólne Klasa lasera 2 Typ lasera 65 nm, < 1 mw Stopeń ochrony IP65 (ochrona przed wnkanem kurzu strumenem wody) Automatyczne wyłączene po 90 s lasera Automatyczne wyłączene po 180 s urządzena Bluethooth Smart Bluethooth v4.0 Zasęg Bluethooth 10 m Trwałość bater (2 x AAA) do 5000 pomarów Wymary (wys. x gł. x szer.) 14 x 58 x 29 mm 5,6 x 2,28 x 1,14 cala Waga (z bateram) 198 g/6,7 oz Zakres temperatur: - Przechowywane -Praca od -25 do 70 C od -1 do 158 F od -10 do 50 C od 14 do 122 F * dotyczy 100% odblaskowośc (ścana pomalowana na bało) przy słabym podśwetlenu tła, 25ºC ** dotyczy od 10 do 100 % odblaskowośc celu przy wysokm podśwetlenu tła, od 10ºC do + 50ºC *** Tolerancje dotyczą odległośc od 0,05 m do 10 m, na pozome ufnośc 95%. Maksymalna odchyłka może osągnąć wartość 0,1 mm/m w zakrese od 10 m do 0 m, 0,20 mm/m w zakrese od 0 m do 100 m oraz 0,0 mm/m na odległoścach powyżej 100 m. **** dotyczy 100% odblaskowośc mejsca celu; wartość podśwetlena tła około 0000 lux ***** Po dokonanu kalbracj przez użytkownka. Dodatkowa odchyłka kąta waha sę na pozome od ±0,01 do ±45 na stopeń w każdej ćwartce. Dotyczy temperatury pokojowej. W całym zakrese temperatury roboczej maksymalna odchyłka wzrasta o ±0,1. Aby osągać dokładne wynk pomarów, zaleca sę stosowane statywu. W celu uzyskana dokładnych wynków pomaru nachylena ne należy przechylać urządzena na bok. Funkcje Pomar odległośc Pomar mn/max Pomar cągły Tyczene Dodawane/odejmowane Powerzchna Powerzchna trójkąta Objętość Trapez Funkcja malarska (powerzchna z wartoścam cząstkowym) Funkcja Ptagoras Intelgentny tryb horyzontalny/ wysokość pośredna Pomar wysokch profl Śledzene nachylena Pochyłe przedmoty Śledzene wysokośc Pamęć Sygnał dźwękowy Podśwetlany ekran kolorowy Stopka welofunkcyjna Celownk (podgląd) Nwelator cyfrowy Połączene Bluetooth Smart Ulubone funkcje Czasomerz Tryb dalekosężny Kalkulator 2-punktowa, -punktowa 0 wynków 4x zoom Leca DISTO TM D a 26

28 Kody komunkatów Jeśl komunkat Błąd ne znkne po klkukrotnym zrestartowanu urządzena, to należy skontować sę ze sprzedawcą. Jeśl komunkat InFo pojaw sę z cyfrą, to należy nacsnąć przycsk Clear przestrzegać następujących wskazówek: Nr Przyczyna Środk zaradcze 156 Nachylene boczne powyżej 10. Należy trzymać urządzene ne pochylając go na bok. 162 Błąd kalbracj Sprawdzć, czy urządzene ustawone jest na płaskej pozomej powerzchn. Powtórzyć procedurę kalbracj. Jeśl błąd nadal występuje, to należy skontować sę ze sprzedawcą. 204 Błąd oblczeń Wykonaj ponowne pomar. 240 Błąd transferu danych Powtórz procedurę. 252 Za wysoka temperatura Pozostaw urządzene do schłodzena. 25 Za nska temperatura Rozgrzej urządzene. 255 Zbyt słaby sygnał zwrotny, zbyt dług czas pomaru 256 Zbyt slny sygnał zwrotny 257 Zbyt slne podśwetlene tła 258 Pomar poza możlwym zasęgem 260 Zakłócona wązka lasera Zmeń powerzchnę celowana (np. podkładając bałą kartkę). Zmeń powerzchnę celowana (np. podkładając bałą kartkę). Zaceń obszar celowana. Skoryguj zasęg. Powtórz pomar. Dbałość Urządzene należy czyścć wlgotną, mękką szmatką. Ngdy ne zanurzać urządzena w wodze. Ngdy ne stosować agresywnych środków czyszczących an rozpuszczalnków. Gwarancja Gwarancja producenta Zakres gwarancj na cały okres użytkowana produktu odpowada mędzynarodowej ogranczonej gwarancj frmy Leca Geosystems. Producent gwarantuje przez cały okres użytkowana darmową naprawę lub wymanę wszystkch produktów, które mają wady materałowe lub fabryczne. -letna gwarancja Producent gwarantuje bezpłatny serws w przypadku, gdy produkt ulegne uszkodzenu w normalnych warunkach użytkowana, opsanych w nstrukcj obsług. W celu uzyskana -letnej gwarancj należy zarejestrować produkt na strone w cągu 8 tygodn od daty zakupu. Nezarejestrowany produkt objęty jest dwuletną gwarancją. Wskazówk bezpeczeństwa Osoba odpowedzalna za produkt mus doplnować, aby wszyscy użytkowncy zrozumel treść nstrukcj obsług przestrzegal zawartych w nej wskazówek. Zakres odpowedzalnośc Zakres odpowedzalnośc producenta lasera: Leca Geosystems AG Henrch-Wld-Strasse CH-945 Heerbrugg Internet: Producent ponos odpowedzalność za dostawę produktu z nstrukcją obsług w całkowce bezpecznym stane ne odpowada za akcesora nnych producentów. Zakres odpowedzalnośc użytkownka lasera: Zrozumene wskazówek bezpeczeństwa umeszczonych na produkce w nstrukcj obsług. Zaznajomene sę z lokalnym przepsam BHP. Unemożlwene dostępu do lasera osobom neupoważnonym. Leca DISTO TM D a 27

29 Wskazówk bezpeczeństwa Użytkowane zgodne z przeznaczenem Pomar odległośc Pomar nachylena Transfer danych w technolog Bluetooth Użytkowane nezgodne z przeznaczenem Użytkowane lasera bez nstrukcj obsług. Praca z urządzenem poza zakresem jego zastosowana Dezaktywacja urządzeń zabezpeczających usuwane tablczek nformacyjnych Otwerane sprzętu za pomocą narzędz (np. śrubokrętów). Przeprowadzane modyfkacj lub przeróbek urządzena. Stosowane akcesorów pochodzących od nnych producentów bez wyraźnej zgody. Celowe kerowane wązk lasera na otoczene; równeż w cemnośc. Neprawdłowe zabezpeczene mejsca pomarowego (np. podczas pomarów na drogach, budowach tp.) Neodpowedzalne zachowane podczas pracy na rusztowanach, podczas używana drabn. podczas pomarów w okolcach dzałających maszyn lub nezabezpeczonych nstalacj. Celowane bezpośredno pod słońce. Zagrożena zwązane z użytkowanem OSTRZEŻENIE Zwróć szczególną uwagę na potencjalne błędy pomarowe podczas pracy z urządzenem uszkodzonym lub m, które zostało upuszczone na zemę. Przeprowadzać okresowe pomary kontrolne. Dotyczy to szczególne przypadku neprawdłowego użyca lasera, a że przed, w trakce po wykonanu ważnych pomarów. UWAGA Ngdy ne naprawać urządzena samodzelne. W przypadku uszkodzena lasera należy skontować sę z lokalnym przedstawcelem handlowym. OSTRZEŻENIE Użytkownk może utracć prawo do użytkowana produktu w przypadku dokonana w nm zman lub modyfkacj bez wyraźnej zgody producenta. Ogranczony zakres użytkowana Patrz rozdzał Dane technczne. Urządzene przeznaczone jest do pracy w mejscach stale zameszkanych przez ludz. Ne używać lasera w obszarach zagrożonych wybuchem lub dzałanem czynnków agresywnych. Utylzacja UWAGA Ne wyrzucać wyczerpanych bater wraz z odpadam domowym. Dla zapewnena ochrony środowska należy zaneść je do punktu zbórk elektroodpadów zgodne z przepsam krajowym lub lokalnym. Ne wyrzucać lasera wraz z odpadam domowym. Produkt należy utylzować zgodne z przepsam obowązującym w kraju użytkowana. Przestrzegać obowązujących przepsów krajowych. Informacje o sposobe utylzacj zagospodarowana odpadów dostępne są do pobrana na naszej strone nternetowej. Leca DISTO TM D a 28

30 Wskazówk bezpeczeństwa Kompatyblność elektromagnetyczna (EMC) OSTRZEŻENIE Urządzene spełna ścsłe wymagana odpowednch norm przepsów prawnych. Nemnej jednak ne można całkowce wykluczyć, że ne będze ono zakłócało pracy nnych urządzeń. Użytkowane produktu z technologą Bluetooth OSTRZEŻENIE Promenowane elektromagnetyczne może spowodować zakłócena w dzałanu nnych urządzeń nstalacj (np. urządzeń medycznych, ch jak stymulatory serca lub aparaty słuchowe), a że urządzeń pokładowych w samoloce. Ponadto może oddzaływać na ludz zwerzęta. Środk ostrożnośc: Nnejszy produkt spełna ścsłe wymagana norm przepsów prawnych. Mmo to ne można całkowce wykluczyć zagrożena dla bezpeczeństwa ludz zwerząt. Ne użytkować produktu w poblżu stacj palw, zakładów chemcznych, w obszarach wybuchowych an w mejscach robót strzelnczych. Ne używać lasera w poblżu urządzeń medycznych. Ne używać lasera w samolotach. Ne używać lasera w poblżu cała przez dłuższy okres. Klasyfkacja lasera Laser emtuje wdzalną wązkę. Jest to laser klasy 2 zgodny z normą: IEC : 2007 Bezpeczeństwo urządzeń laserowych Urządzena laserowe klasy 2: Ne spoglądać bezpośredno w wązkę lasera an ne kerować jej nepotrzebne w stronę nnych ludz. Normalną reakcją obronną jest odwrócene wzroku mrugane powekam. OSTRZEŻENIE Spoglądane bezpośredno w wązkę lasera przez urządzena optyczne, np. lornetkę lub lunetę, może być szkodlwe. UWAGA Spoglądane w wązkę lasera może być szkodlwe dla oczu. Oznakowane Promenowane laserowe Ne spoglądać w kerunku wązk Klasa lasera 2 wg IEC :2007 Maksymalna moc promenowana: <1mW Emtowana długość fal: nm Rozbeżność wązk: 0.16 x 0.6 mrad Czas trwana mpulsu: 0.2 x 10-9 s x 10-9 s Zastrzega sę prawo do zman (rysunków, opsów danych techncznych) bez uprzednego powadomena. Leca DISTO TM D a 29

31 Leca Geosystems AG, Heerbrugg, Szwajcara, wdrożyła mędzynarodowe standardy zarządzana jakoścą (ISO 9001) oraz systemy zarządzana środowskowego (ISO 14001). Total Qualty Management Nasze zobowązane zapewnena pełnej satysfakcj Klenta. Poproś przedstawcela Leca Geosystems o węcej nformacj na temat programu TQM. Copyrght Leca Geosystems AG, Heerbrugg, Szwajcara 201 Tłumaczene z orygnału (79212a EN) Patenty: WO , WO , WO , WO , US , EP , US , US B2, Patents pendng Leca Geosystems AG CH-945 Heerbrugg (Szwajcara)
