1 Leca DISTO TM S910 The orgnal laser dstance meter

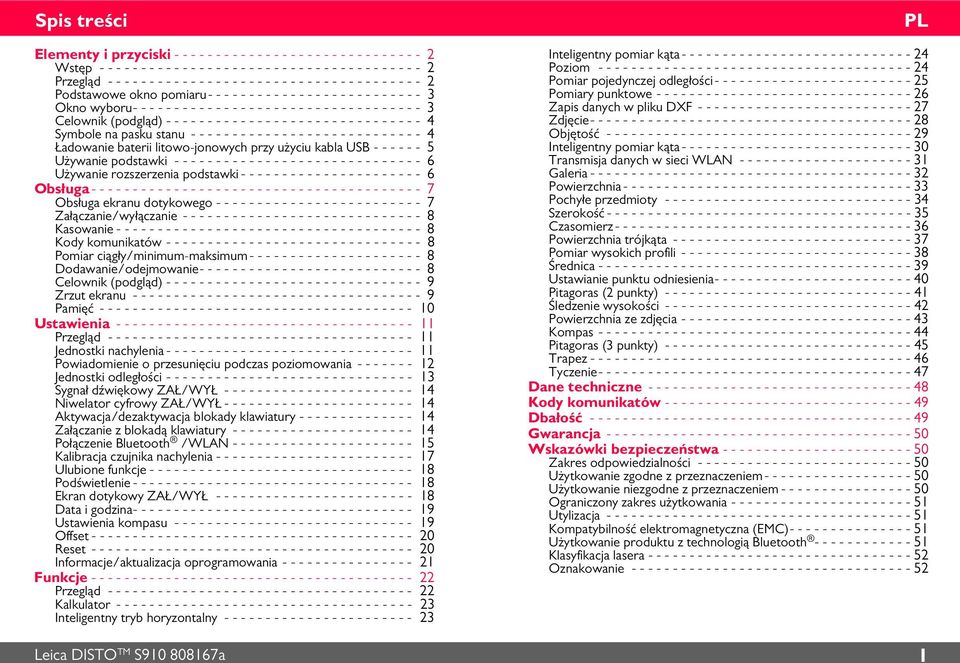

2 Sps treśc Elementy przycsk Wstęp Przegląd Podstawowe okno pomaru Okno wyboru Celownk (podgląd) Symbole na pasku stanu Ładowane bater ltowo-jonowych przy użycu kabla USB Używane podstawk Używane rozszerzena podstawk Obsługa Obsługa ekranu dotykowego Załączane/wyłączane Kasowane Kody komunkatów Pomar cągły/mnmum-maksmum Dodawane/odejmowane Celownk (podgląd) Zrzut ekranu Pamęć Ustawena Przegląd Jednostk nachylena Powadomene o przesunęcu podczas pozomowana Jednostk odległośc Sygnał dźwękowy ZAŁ/WYŁ Nwelator cyfrowy ZAŁ/WYŁ Aktywacja/dezaktywacja blokady klawatury Załączane z blokadą klawatury Połączene Bluetooth /WLAN Kalbracja czujnka nachylena Ulubone funkcje Podśwetlene Ekran dotykowy ZAŁ/WYŁ Data godzna Ustawena kompasu Offset Reset Informacje/aktualzacja oprogramowana Funkcje Przegląd Kalkulator Intelgentny tryb horyzontalny Intelgentny pomar kąta Pozom Pomar pojedynczej odległośc Pomary punktowe Zaps danych w plku DXF Zdjęce Objętość Intelgentny pomar kąta Transmsja danych w sec WLAN Galera Powerzchna Pochyłe przedmoty Szerokość Czasomerz Powerzchna trójkąta Pomar wysokch profl Średnca Ustawane punktu odnesena Ptagoras (2 punkty) Śledzene wysokośc Powerzchna ze zdjęca Kompas Ptagoras (3 punkty) Trapez Tyczene Dane technczne Kody komunkatów Dbałość Gwarancja Wskazówk bezpeczeństwa Zakres odpowedzalnośc Użytkowane zgodne z przeznaczenem Użytkowane nezgodne z przeznaczenem Ogranczony zakres użytkowana Utylzacja Kompatyblność elektromagnetyczna (EMC) Użytkowane produktu z technologą Bluetooth Klasyfkacja lasera Oznakowane Leca DISTO TM S a 1

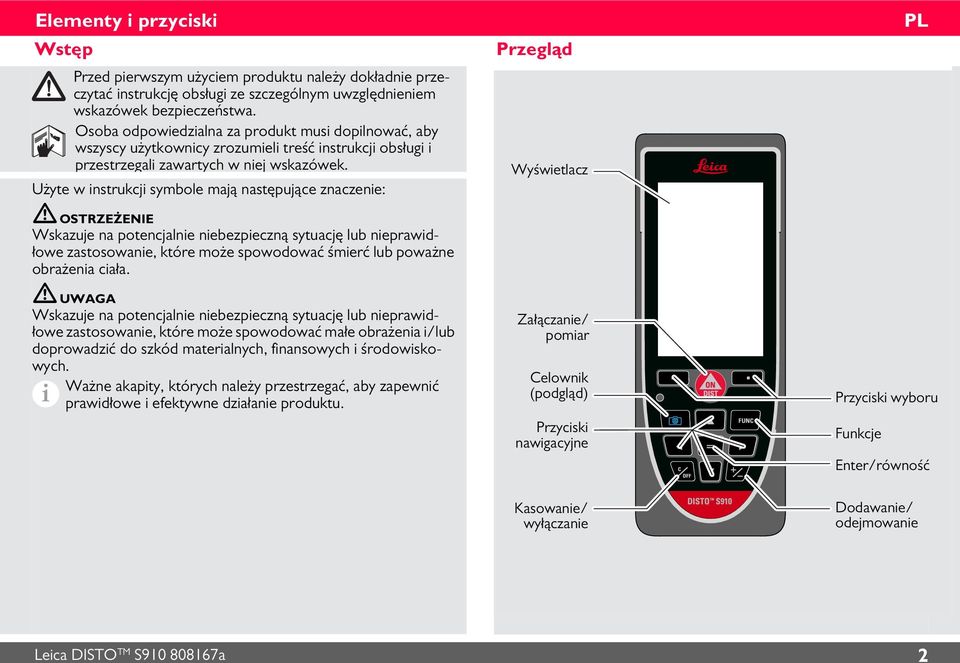

3 Elementy przycsk Wstęp Przed perwszym użycem produktu należy dokładne przeczytać nstrukcję obsług ze szczególnym uwzględnenem wskazówek bezpeczeństwa. Osoba odpowedzalna za produkt mus doplnować, aby wszyscy użytkowncy zrozumel treść nstrukcj obsług przestrzegal zawartych w nej wskazówek. Użyte w nstrukcj symbole mają następujące znaczene: OSTRZEŻENIE Wskazuje na potencjalne nebezpeczną sytuację lub neprawdłowe zastosowane, które może spowodować śmerć lub poważne obrażena cała. UWAGA Wskazuje na potencjalne nebezpeczną sytuację lub neprawdłowe zastosowane, które może spowodować małe obrażena /lub doprowadzć do szkód materalnych, fnansowych środowskowych. Ważne akapty, których należy przestrzegać, aby zapewnć prawdłowe efektywne dzałane produktu. Przegląd Wyśwetlacz Załączane/ pomar Celownk (podgląd) Przycsk nawgacyjne Kasowane/ wyłączane Przycsk wyboru Funkcje Enter/równość Dodawane/ odejmowane Leca DISTO TM S a 2

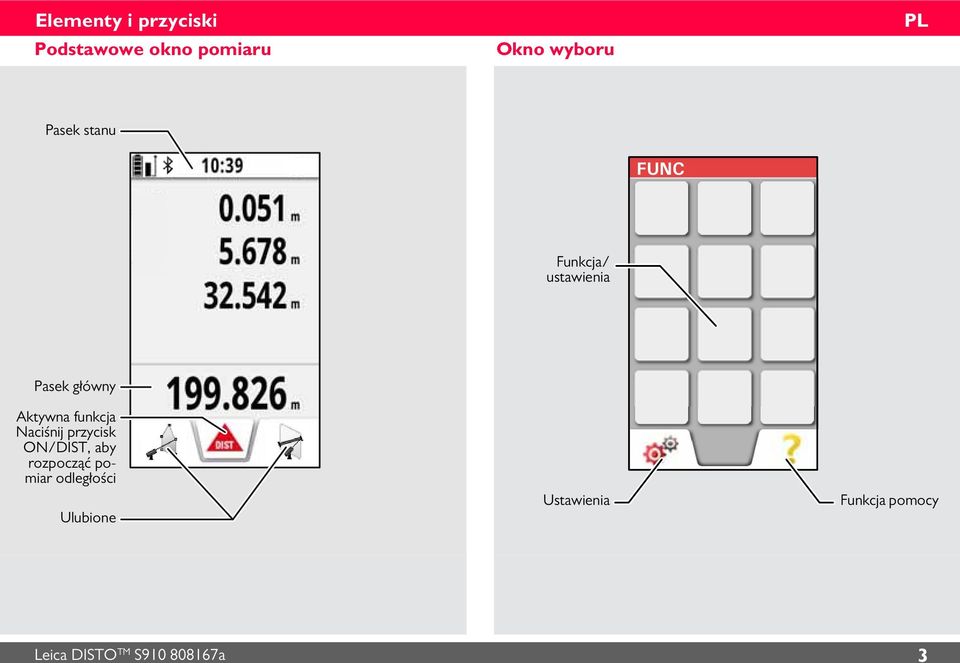

4 Elementy przycsk Podstawowe okno pomaru Okno wyboru Pasek stanu FUNC Funkcja/ ustawena Pasek główny Aktywna funkcja Nacśnj przycsk ON/DIST, aby rozpocząć pomar odległośc Ulubone Ustawena Funkcja pomocy Leca DISTO TM S a 3

5 Elementy przycsk Celownk (podgląd) Symbole na pasku stanu Stopeń powększena Regulacja podśwetlena prawym lewym przycskem nawgacyjnym Aktywna funkcja Ulubone 1x m Rozsuń 2 palce na ekrane dotykowym, aby powększyć obraz Kursor krzyżykowy Powększane przycskam nawgacyjnym w górę w dół Przewjane do góry w dół Pozom naładowana bater Połączene Bluetooth jest włączone Połączene Bluetooth jest utworzone Urządzene ne jest wypozomowane Urządzene jest wypozomowane Przesunęce urządzena po wypozomowanu ma wpływ na dokładność pomaru Offset jest włączony odejmuje określoną wartość od zmerzonej odległośc Offset jest włączony dodaje określoną wartość do zmerzonej odległośc Urządzene wykonuje pomar Hotspot WLAN DISTO jest aktywny Do hotspotu WLAN DISTO podłączone jest nne urządzene WLAN jest aktywny w trybe klenta DISTO jest podłączony do sec WLAN jako klent Powększane Mejsce odnesena pomarów Leca DISTO TM S a 4

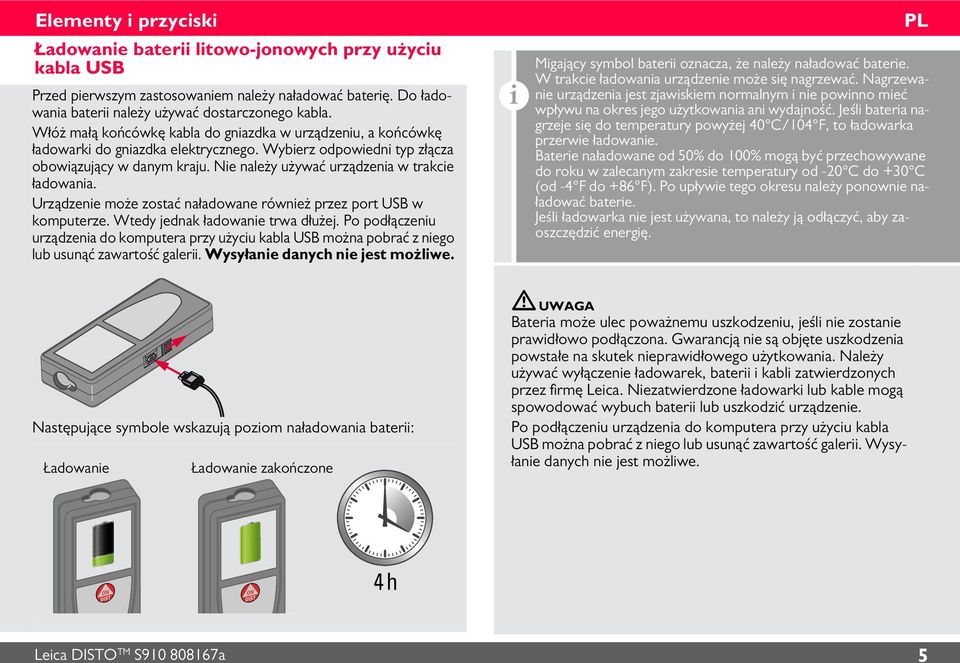

6 Elementy przycsk Ładowane bater ltowo-jonowych przy użycu kabla USB Przed perwszym zastosowanem należy naładować baterę. Do ładowana bater należy używać dostarczonego kabla. Włóż małą końcówkę kabla do gnazdka w urządzenu, a końcówkę ładowark do gnazdka elektrycznego. Wyberz odpowedn typ złącza obowązujący w danym kraju. Ne należy używać urządzena w trakce ładowana. Urządzene może zostać naładowane równeż przez port USB w komputerze. Wtedy jednak ładowane trwa dłużej. Po podłączenu urządzena do komputera przy użycu kabla USB można pobrać z nego lub usunąć zawartość galer. Wysyłane danych ne jest możlwe. Mgający symbol bater oznacza, że należy naładować batere. W trakce ładowana urządzene może sę nagrzewać. Nagrzewane urządzena jest zjawskem normalnym ne pownno meć wpływu na okres jego użytkowana an wydajność. Jeśl batera nagrzeje sę do temperatury powyżej 40 C/104 F, to ładowarka przerwe ładowane. Batere naładowane od 50% do 100% mogą być przechowywane do roku w zalecanym zakrese temperatury od -20 C do +30 C (od -4 F do +86 F). Po upływe tego okresu należy ponowne naładować batere. Jeśl ładowarka ne jest używana, to należy ją odłączyć, aby zaoszczędzć energę. Następujące symbole wskazują pozom naładowana bater: Ładowane Ładowane zakończone UWAGA Batera może ulec poważnemu uszkodzenu, jeśl ne zostane prawdłowo podłączona. Gwarancją ne są objęte uszkodzena powstałe na skutek neprawdłowego użytkowana. Należy używać wyłączene ładowarek, bater kabl zatwerdzonych przez frmę Leca. Nezatwerdzone ładowark lub kable mogą spowodować wybuch bater lub uszkodzć urządzene. Po podłączenu urządzena do komputera przy użycu kabla USB można pobrać z nego lub usunąć zawartość galer. Wysyłane danych ne jest możlwe. 4 h Leca DISTO TM S a 5

7 Elementy przycsk Używane podstawk Wysuń podstawkę. Użyj jako mnstatyw. Statyw lub gwnt adaptera Odblokowana Zablokowana Używane rozszerzena podstawk Rozszerzene podstawk umożlwa stablne celowane pozwala unknąć przypadkowego przechylena urządzena. Ne przesuwaj ne przechylaj podstawk podczas pomaru. Zaleca sę używane statywu z adapterem Leca FTA360-S. Leca DISTO TM S a 6

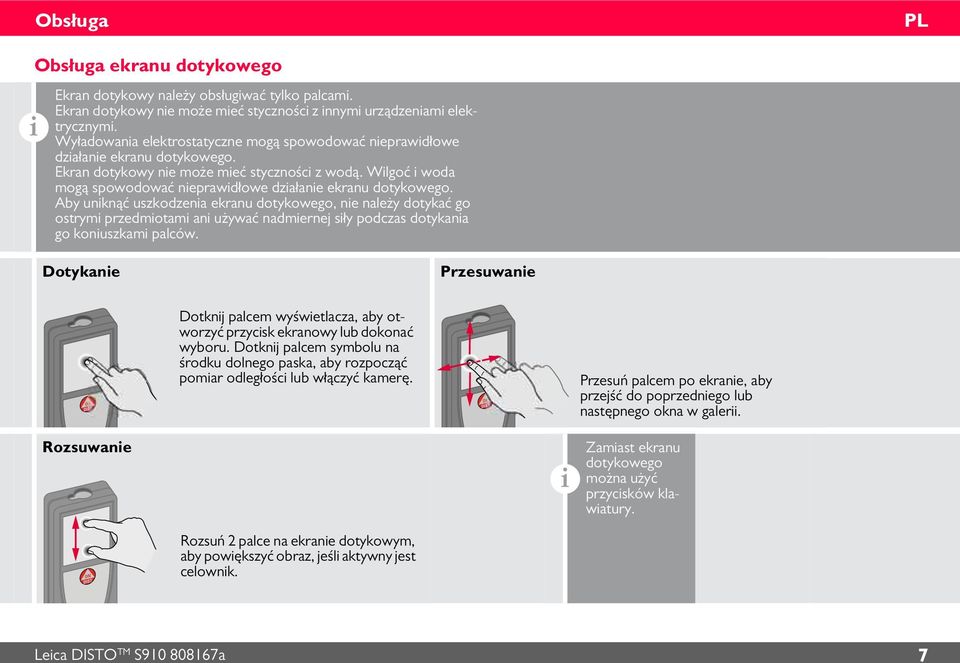

8 Obsługa Obsługa Obsługa ekranu dotykowego Ekran dotykowy należy obsługwać tylko palcam. Ekran dotykowy ne może meć stycznośc z nnym urządzenam elektrycznym. Wyładowana elektrostatyczne mogą spowodować neprawdłowe dzałane ekranu dotykowego. Ekran dotykowy ne może meć stycznośc z wodą. Wlgoć woda mogą spowodować neprawdłowe dzałane ekranu dotykowego. Aby unknąć uszkodzena ekranu dotykowego, ne należy dotykać go ostrym przedmotam an używać nadmernej sły podczas dotykana go konuszkam palców. Dotykane Przesuwane Dotknj palcem wyśwetlacza, aby otworzyć przycsk ekranowy lub dokonać wyboru. Dotknj palcem symbolu na środku dolnego paska, aby rozpocząć pomar odległośc lub włączyć kamerę. Przesuń palcem po ekrane, aby przejść do poprzednego lub następnego okna w galer. Rozsuwane Zamast ekranu dotykowego można użyć przycsków klawatury. Rozsuń 2 palce na ekrane dotykowym, aby powększyć obraz, jeśl aktywny jest celownk. Leca DISTO TM S a 7

9 Obsługa Załączane/wyłączane Kasowane Kody komunkatów ZAŁ WYŁ 2 s Urządzene zostało wyłączone. Jeśl w cągu 180 s ne zostane wcśnęty żaden przycsk, urządzene wyłączy sę automatyczne. 1x Cofnj poprzedną operację. 2x Pozostaw aktualną funkcję przejdź w domyślny tryb pracy. Jeśl pojaw sę symbol nformacj, przeczytaj wskazówk zawarte w rozdzale Kody komunkatów. Przykład: Pomar cągły/mnmum-maksmum 1 2 s 2 mn. maks. Służy do pomaru przekątnych pomeszczeń (maksmum) lub odległośc pozomej (mnmum). Na ekrane pojaw sę wynk pomaru odległośc mnmalnej maksymalnej (mn./maks.). Ostatna zmerzona wartość wyśwetlana jest na pasku głównym m 3 Zatrzymane pomaru cągłego/ mnmum-maksmum. Dodawane/odejmowane m 2 Do poprzednego wynku pomaru dodany zostane kolejny wynk. 2x Od poprzednego wynku pomaru zostane odjęty kolejny wynk m m m Procedurę tę można ewentualne powtórzyć. Tę samą procedurę można przeprowadzć w celu dodana lub odjęca powerzchn objętośc. Leca DISTO TM S a 8

10 Obsługa Celownk (podgląd) 1 1x 2 4x 2x 3 1x m 1x OV * 0.00m Zakończene trybu celownka (podgląd) Znaczne ułatwa wykonane pomarów zewnętrznych. Zntegrowany celownk (podgląd) wskazuje cel na wyśwetlaczu. Urządzene rozpoczyna pomar w środkowym punkce kursora krzyżykowego, nawet jeśl ne jest wdoczny punkt lasera. Błędy paralaksy mogą wystąpć po przyblżenu kamery do celu. Na kursorze krzyżykowym wdać wtedy przesunęty laser. W tym przypadku błąd jest korygowany automatyczne z przesunęcem kursora krzyżykowego. * OV = przegląd Zrzut ekranu 2 s 1x m Zrzuty ekranu zapsywane są w galer. Leca DISTO TM S a 9

11 Obsługa Pamęć Celownk mus zostać wyłączony m Skasuj pamęć. Zastosuj wartość do dalszych operacj. Aby wyśwetlć bardzej szczegółowe wynk danego pomaru, użyj przycsków nawgacyjnych w górę/w dół. Do przełączana pomarów użyj przycsków nawgacyjnych w lewo/w prawo. Leca DISTO TM S a 10

12 Ustawena Przegląd 1 2 Jednostk nachylena Jednostk nachylena Powadomene o przesunęcu WLAN / Bluetooth Nwelator cyfrowy Blokada klawatury Podśwetlene Kalbracja nachylena Ulubone Ustawena kompasu Ekran dotykowy Data godzna Jednostk odległośc Offset Reset Informacje/aktualzacja oprogramowana Sygnał dźwękowy Wyberz jedną z następujących 4 jednostek: ± ± % 0.0 mm/m 0.00 n/ft Potwerdź ustawene. Wyjdź z trybu ustaweń. Leca DISTO TM S a 11

13 Ustawena Powadomene o przesunęcu podczas pozomowana Wyberz pozom czułośc pozomowana wymagany przez nektóre funkcje pomarowe. FINE oznacza, że pozomowane urządzena jest czułe nawet na newelke drgana. Na mejscach, w których występują cągłe wstrząsy drgana, należy wybrać pozom ROUGH. W tym przypadku dokładność zmnejszy sę odpowedno do ruchów. 4 5 Potwerdź ustawene. Wyjdź z trybu ustaweń. Leca DISTO TM S a 12

14 Ustawena Jednostk odległośc Nr art : m m m 0.0 mm Wyberz jedną z następujących jednostek: 0.00 ft 0.00 n 0 n 1/32 0'00" 1/32 Model US nr art : 0.00 m 0 n 1/ m 0'00" 1/ m 0 n 1/8 0.0 mm 0'00" 1/ ft 0 n 1/ n 0'00" 1/4 0 n 1/ yd 0'00" 1/ Potwerdź ustawene. Wyjdź z trybu ustaweń. Leca DISTO TM S a 13

15 Ustawena Sygnał dźwękowy ZAŁ/WYŁ Aby włączyć, powtórz procedurę. Wyjdź z trybu ustaweń. ZAŁ WYŁ Nwelator cyfrowy ZAŁ/WYŁ Nwelator cyfrowy wyśwetlany jest na pasku stanu. Aby włączyć, powtórz procedurę. Wyjdź z trybu ustaweń. 1 ZAŁ WYŁ Aktywacja/dezaktywacja blokady klawatury 2 Powtórz procedurę, aby wyłączyć funkcję. Blokada jest aktywna, nawet jeśl urządzene jest wyłączone. 3 1 Wyjdź z trybu ustaweń. Załączane z blokadą klawatury 2 przez 2sek. WYŁ ZAŁ Leca DISTO TM S a 14

16 Ustawena Połączene Bluetooth /WLAN 1 2 OFF Objaśnene patrz ponżej. 3 Połączene Bluetooth /WLAN jest włączone, czarny symbol Bluetooth /WLAN jest wdoczny na pasku stanu. Wyjdź z trybu ustaweń. Po utworzenu połączena kolor symbolu zmen sę na nebesk. ZAŁ WYŁ Specjalne ustawena do transferu danych. Specjalne ustawena połączena Bluetooth Ustawena Tryb cyfrowy umożlwa transfer danych w postac cyfrowej, np. do arkusza kalkulacyjnego. Ułamek ft/n zostaje zamenony na ułamek dzesętny ft/n. Po ponownym nacśnęcu kony ustaweń Bluetooth można dokonać dalszych ustaweń transferu danych. Urządzene jest podłączone. Funkcje ulubone znkną, a na ekrane pojawą sę dwa przycsk welofunkcyjne: umożlwa przesuwane kursora na komputerze przycskam strzałek wysyła wartość z paska głównego do komputera. Tryb tekstowy umożlwa transfer danych w postac tekstu, np. do dalszej edycj w edytorach tekstu. Urządzene jest podłączone. Funkcje ulubone znkną, a na ekrane pojawą sę dwa przycsk welofunkcyjne: umożlwa przesuwane kursora na komputerze przycskam strzałek wysyła wartość z paska głównego do komputera. Tryb aplkacyjny służy do transmsj danych za pomocą aplkacj. Cechy szczególne: ZASZYFROWANY jest ustawenem domyślnym. W przypadku problemu z transferem danych, wyberz tryb NIEZASZY- FROWANY. Leca DISTO TM S a 15 Specjalne ustawena WLAN Użytkownk może wybrać dostępną seć WLAN wprowadzć hasło. Zalecane do aplkacj GIS. WLAN: DISTO pełn funkcję hotspota. Transfer danych jest nezabezpeczony lub zabezpeczony numerem seryjnym używanym jako hasło. Zalecane do zastosowań standardowych.

17 Ustawena Połączene Bluetooth Transfer danych Utwórz połączene mędzy urządzenem a smartfonem, tabletem lub laptopem. Aktualny pomar zostane przesłany automatyczne, jeśl utworzone jest połączene. Aby przesłać wynk z paska głównego, nacśnj =. Połączene Bluetooth zostane przerwane po wyłączenu dalmerza laserowego. Transfer danych w sec WLAN W sec WLAN mogą zostać przekazane tylko dane z funkcj Transmsja danych punktowych. Aby otrzymać te dane, należy użyć odpowednego programu, np. DISTO transfer. Szczegóły dostępne są na naszej strone nternetowej. Wydajny, nnowacyjny moduł Bluetooth Smart (z nową technologą Bluetooth standard V4.0) jest kompatyblny ze wszystkm urządzenam Bluetooth Smart Ready. Wszelke nne urządzena Bluetooth ne obsługują energooszczędnego modułu Bluetooth Smart, zntegrowanego w urządzenu. Producent ne udzela gwarancj na darmowe oprogramowane DISTO an wsparca techncznego. Producent ne ponos żadnej odpowedzalnośc za używane darmowego oprogramowana ne zobowązuje sę do udoskonalana go an aktualzowana. Szerok zakres oprogramowana komercyjnego dostępny jest na strone nternetowej. Aplkacje do systemu Androd lub Mac OS dostępne są w specjalstycznych sklepach nternetowych. Szczegóły dostępne są na naszej strone nternetowej. Leca DISTO TM S a 16

18 Ustawena Kalbracja czujnka nachylena Ustaw urządzene na całkowce płaskej powerzchn Obróć urządzene w pozome o 180 ustaw je ponowne na całkowce płaskej powerzchn Ustaw urządzene na całkowce płaskej powerzchn. 10 Po upływe 2s urządzene przejdze w tryb podstawowy. Obróć urządzene w pozome o 180 ustaw je ponowne na całkowce płaskej powerzchn. Leca DISTO TM S a 17

19 Ustawena Ulubone funkcje 1 Favorte 2 3 Wyberz uluboną funkcję. 4 Nacśnj prawy lub lewy przycsk wyboru. Funkcja ulubona wyśwetlana jest nad przynależnym przycskem wyboru. Wyberz ulubone funkcje, do których chcesz meć szybk dostęp. Skrót klawszowy: Przytrzymaj wcśnęty przycsk wyboru przez 2 s w trybe pomaru. Wyberz uluboną funkcję ponowne nacśnj krótko odpowedn przycsk wyboru. Podśwetlene 1 2 1/6 3 1/6 2/6 3/6 4/6 5/6 6/6 Wyberz jasność. 4 Potwerdź ustawene. 5 Wyjdź z trybu ustaweń. Zmnejsz jasność obrazu, aby ogranczyć zużyce bater. Ekran dotykowy ZAŁ/WYŁ 1 2 Powtórz procedurę, aby wyłączyć funkcję. 3 Wyjdź z trybu ustaweń. WYŁ ZAŁ Leca DISTO TM S a 18

20 Ustawena Data godzna : 00 Ustaw godznę (hh:mm) Ustaw datę (rrrr-mm-dd) Wyjdź z trybu ustaweń. Ustawena kompasu Ustawane deklnacj magnetycznej Kąt deklnacj może być nny w różnych położenach geografcznych, poneważ beguny geografczne magnetyczne leżą na jednej ln. Jeśl ne jest jednak wybrane położene referencyjne, to mędzy begunam mogą występować duże różnce w deklnacj. Aby uzyskać najlepsze wynk, wyberz najblższy geografczny punkt odnesena wykonując ponższe krok CH-Zürch Wyberz najblższe położene. Urządzene dostosuje deklnację samoczynne. 4 Powrót 5 Potwerdź Wyjdź z trybu ustaweń. Leca DISTO TM S a 19

21 Ustawena Offset Wyberz cyfrę m Ustaw cyfrę m Zatwerdź wartość. 6 Wyjdź z trybu ustaweń. Offset automatyczne dodaje lub odejmuje określoną wartość do/od wszystkch wynków pomaru. Funkcja ta pozwala uwzględnć zakresy tolerancj. Symbol offsetu wyśwetlany jest na wyśwetlaczu. Reset Druge potwerdzene przycskam wyboru: Anuluj: Potwerdź: 4 Reset powoduje przywrócene ustaweń fabrycznych. Wszystke ndywdualne ustawena zapsane w pamęc zostaną utracone. Wyjdź z trybu ustaweń. Aby wykonać RESET SPRZĘTOWY, należy przytrzymać wcśnęty przycsk ON/DIST przez 15 sekund. Leca DISTO TM S a 20

22 Ustawena Informacje/aktualzacja oprogramowana Podłącz urządzene do portu USB w komputerze. 5 Aktualzacje oprogramowana z odpowednm nstrukcjam dostępne są na strone nternetowej Należy używać zawsze najnowszej wersj oprogramowana. Leca DISTO TM S a 21

23 Funkcje Przegląd Kalkulator Intelgentny tryb horyzontalny Intelgentny pomar kąta Folder DXF Pozom Pomar pojedynczej odległośc Pomary punktowe Zaps danych w plku DXF Zdjęce Objętość Intelgentny pomar kąta Transmsja danych w sec WLAN Galera Powerzchna Pomar na pochyłych przedmotach Szerokość Czasomerz Powerzchna trójkąta Pomar wysokch profl Średnca Ustawane punktu odnesena Ptagoras (2 punkty) Śledzene wysokośc Powerzchna ze zdjęca Kompas Ptagoras (3 punkty) Trapez Tyczene Leca DISTO TM S a 22

24 Funkcje Kalkulator Intelgentny tryb horyzontalny C/CE = Wyberz przycsk na wyśwetlaczu. Potwerdź wybór każdego przycsku. Użyj przycsków wyboru, aby skasować lub wyśwetlć wynk. Wynk pomaru wdoczny na pasku głównym zostaje przejęty do kalkulatora może zostać wykorzystany do dalszych oblczeń. Ułamk ft/n zostają zamenone na ułamk dzesętne ft/n. Aby zastosować wynk kalkulatora w trybe podstawowym, nacśnj DIST przed zamknęcem kalkulatora Naceluj wązkę lasera na cel m m m x y z x z (do 360 oraz przy pochylenu poprzecznym ±10 ) y Leca DISTO TM S a 23

25 Funkcje Intelgentny pomar kąta Naceluj wązkę lasera w stronę punktu na perwszej ścane. Naceluj wązkę lasera na róg m 5.269m 3 Naceluj wązkę lasera w stronę punktu na drugej ścane Kontynuuj pomar odległośc kąta. Pozom Wyśwetla nachylene pod kątem 360 z pochylenem poprzecznym równym ±10. Urządzene generuje sygnał dźwękowy przy Doskonale nadaje sę do ustaweń w pone pozome. Leca DISTO TM S a 24

26 Funkcje Pomar pojedynczej odległośc Naprowadź aktywną wązkę lasera na cel m Powerzchne celu: Podczas celowana do bezbarwnych ceczy, szkła, styropanu lub powerzchn półprzezroczystych oraz slne odblaskowych mogą wystąpć błędy pomarowe. Pomary do cemnych powerzchn zwększają czas pomaru. Leca DISTO TM S a 25

27 Funkcje Pomary punktowe 1 2 P1 Uruchom urządzene, aby uzyskać wartośc ponowe pozome. Patrz Pozomowane. 3 1 Naprowadź wązkę lasera na perwszy punkt docelowy Naprowadź wązkę lasera na drug punkt docelowy m Wypozomuj urządzene. Zostaną wyśwetlone dalsze wartośc. Ne przesuwaj podstawk po wypozomowanu! m 2.419m m Pozomowane Wypozomuj urządzene, aby uzyskać węcej danych pomarowych. Ne przesuwaj go po wypozomowanu. Do pozomowana podstawka mus być wysunęta, a urządzene mus być nachylone pod kątem ±5. Obróć urządzene Sprawdź pasek stanu: dwa razy o 90 w ± m prawo. Przestrzegaj 90 wskazówek na wyśwetlaczu. Symbol OK oznacza, że pozomowane prawdłowe pozomowane nedostateczne pozomowane jest 90 przechylene podstawk, które zakończone. może meć wpływ na dokładność pomaru Leca DISTO TM S a 26

28 1 Funkcje Zaps danych w plku DXF 2 Pozomowane jest obowązkowe! Do pozomowana podstawka mus być wysunęta, a urządzene mus być nachylone pod kątem ±5. Obróć urządzene Sprawdź dwa razy o 90 w pasek ±5 prawo. Przestrzegaj m stanu: 90 wskazówek na wyśwetlaczu. Symbol prawdłowe pozomowane OK oznacza, że pozomowane jest zakończone. 90 Ne przesuwaj urządzena po zakończenu pozomowana! nedostateczne pozomowane przechylene podstawk, które może meć wpływ na dokładność pomaru Wyceluj dodatkowe punkty (maks. 30). P Naprowadź wązkę lasera na perwszy punkt. 6 Zatrzymuje zaps w plku DXF zapsuje dane. 7 2x Pozostaw aktualną funkcję przejdź w domyślny tryb pracy. Utworzonych może zostać maks. 20 plków DXF (po 30 punktów pomarowych/zdjęć w każdym). Jeśl włączony jest celownk, to zdjęca zostaną zapsane z rozdzelczoścą 300 x 400 dp. Ne zapomnj zapsać danych! Leca DISTO TM S a 27

29 Funkcje Zdjęce 1x x OV * Zrób zdjęce. Wyjdź. Aby zrobć zdjęce, dotknj symbolu kamery na środku dolnego paska. Aby wykonać zrzut ekranu, przytrzymaj wcśnęty przycsk kamery przez 2 sekundy. * OV = przegląd Leca DISTO TM S a 28

30 Funkcje Objętość Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m m m m 3 Perwsza odległość Druga odległość Trzeca odległość Objętość 9 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m m m Powerzchna suftu/podłog Powerzchne ścan Obwód Leca DISTO TM S a 29

31 Funkcje Intelgentny pomar kąta Naprowadź wązkę lasera na perwszy punkt m Odległość mędzy dwoma ostatno zmerzonym punktam Wyceluj dodatkowe punkty (maks. 30) m m 2 Leca DISTO TM S a 30

32 Funkcje Transmsja danych w sec WLAN 1 2 Do pozomowana podstawka mus być wysunęta, a urządzene mus być nachylone pod kątem ±5. Obróć urządzene Sprawdź dwa razy o 90 w pasek ± m prawo. Przestrzegaj stanu: 90 wskazówek na wyśwetlaczu. Symbol prawdłowe pozomowane OK oznacza, że pozomowane jest zakończone. nedostateczne pozomowane 90 przechylene podstawk, Ne przesuwaj urządzena po zakończenu pozomowana! które może meć wpływ na dokładność pomaru 3 4 Naprowadź wązkę lasera na perwszy punkt. 5 Transfer współrzędnych punktu w sec WLAN P m ze zdjęcem celownka bez zdjęca celownka 6 Wyceluj dodatkowe punkty. 7 2x Pozostaw aktualną funkcję przejdź w domyślny tryb pracy. Jeśl wysunęta jest podstawka, to urządzene wyśle współrzędne punktu pomarowego x, y, z. Jeśl podstawka ne jest wysunęta, to urządzene wyśle tylko wartość nachylena odległość skośną. Urządzene zażąda włączena WLAN, jeśl jest wyłączony. Transfer danych możlwy jest tylko w sec WLAN. Leca DISTO TM S a 31

33 Funkcje Galera 1x x 1x 1x 4 Wyjdź _13: _13: _13:25 Po podłączenu urządzena do komputera przy użycu kabla USB można pobrać z nego lub usunąć zawartość galer. Wysyłane danych ne jest możlwe. Leca DISTO TM S a 32

34 Funkcje Powerzchna Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy m Perwsza odległość 6 Druga odległość 3.9I0 m m m 2 Obwód Powerzchna Wynk wdoczny jest na pasku głównym, a tuż nad nm zmerzona wartość. Pomary cząstkowe/funkcja Panter: Wcśnj + lub - przed rozpoczęcem perwszego pomaru. Odległośc mogą zostać zmerzone dodane lub odjęte. Zakończ przycskem =. Zmerz drugą odległość. Leca DISTO TM S a 33

35 Funkcje Pochyłe przedmoty Naprowadź wązkę lasera na górny punkt docelowy. Naprowadź wązkę lasera na dolny punkt docelowy m m m P2 kąt P2 odległość Wysokość ponowa mędzy dwoma punktam Odległość mędzy dwoma punktam 7 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m Kąt mędzy dwoma punktam Odległość pozoma mędzy dwoma punktam Pośredn pomar odległośc mędzy 2 punktam z dodatkowym wynkam. Doskonale nadaje sę do pomaru długośc nachylena dachu, wysokośc komna tp. Ważne jest, aby urządzene ustawone było w tej samej płaszczyźne ponowej co oba zmerzone punkty. Płaszczyznę określa odcnek mędzy dwoma punktam. Oznacza to, że ustawone na statywe urządzene przesuwane jest tylko w pone ne może zostać obrócone w pozome, by osągnąć oba punkty. Leca DISTO TM S a 34

36 Funkcje Szerokość 1x m Laser należy koneczne ustawć prostopadle do celu m 4 4x 2x 1x OV * Powększ ewentualne obraz, aby precyzyjne wymerzyć do celu. * OV = przegląd 1x 5 Wyberz strzałk przycskam kursora lub dotykając ekranu ustaw za pomocą przycsków welofunkcyjnych. Oblczona zostane odpowedna szerokość m 6 Potwerdź pomar m Odległość od obektu 7 8 Wyjdź m Leca DISTO TM S a 35

37 Funkcje Czasomerz sec 10 sec 5 sec 2 sec Off Wyberz czas wyzwalana. 4 Potwerdź ustawene. Samoczynne wyzwalane rozpoczne sę po nacśnęcu przycsku ZAŁ/pomar. Leca DISTO TM S a 36

38 Funkcje Powerzchna trójkąta Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m m m m 2 Perwsza odległość Druga odległość Trzeca odległość Powerzchna trójkąta 9 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m Kąt mędzy perwszym a drugm pomarem Obwód Leca DISTO TM S a 37

39 Funkcje Pomar wysokch profl d 4 h 5 REF Wyceluj punkt odnesena (REF). REF Wyceluj dodatkowe punkty 1-x m m d h Odległość pozoma od urządzena Różnca wysokośc względem punktu odnesena (REF). 7 2x Anuluj funkcję. Umożlwa pomar różncy wysokośc względem punktu odnesena. Może zostać użyty równeż do pomaru profl odcnków terenu. Po zmerzenu punktu odnesena, dla każdego kolejnego punktu wyśwetlona zostane odległość pozoma wysokość. Leca DISTO TM S a 38

40 Funkcje Średnca 1x Ø Ustaw laser prostopadle do środka okrągłego przedmotu m 4 4x 2x 1x OV * Powększ ewentualne obraz, aby precyzyjne wymerzyć do celu. * OV = przegląd 1x 5 Wyberz strzałk przycskam kursora lub dotykając ekranu ustaw za pomocą przycsków welofunkcyjnych. Oblczona zostane odpowedna szerokość m 6 7 Wyśwetl węcej wynków m m 2 Obwód Powerzchna okrągła 8 Potwerdź pomar m Wyjdź. Leca DISTO TM S a 39

41 Funkcje Ustawane punktu odnesena Potwerdź ustawene. Po wyłączenu urządzena przywrócony zostane standardowy punkt odnesena (tył urządzena). Odległość będze merzona od stopk urządzena (ustawene standardowe). Odległość merzona jest od przednej strony urządzena (symbol blokady = pomar cągły). Kerunek podstawk rozpoznawany jest automatyczne. Do nego dostosowany zostaje punkt zerowy. Leca DISTO TM S a 40

42 Funkcje Ptagoras (2 punkty) Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy m m m Wynk wyśwetlany jest na pasku głównym. Wcśnęce przycsku pomarowego na 2 s spowoduje aktywację automatycznego pomaru mnmum lub maksmum. Użyce funkcj Ptagorasa zalecane jest tylko do pośrednch pomarów pozomych. Do precyzyjnego pomaru wysokośc (w pone) zaleca sę użyce funkcj służącej do pomaru nachylena. Leca DISTO TM S a 41

43 Funkcje Śledzene wysokośc Px Px P0 Naprowadź wązkę lasera na dolny punkt. P0 Wycelowane wązk lasera na górne punkty spowoduje automatyczne uruchomene pomaru śledzącego kąta/wysokośc m m P0 y = śledzony kąt, jeśl urządzene znajduje sę na statywe = śledzona wysokość, jeśl urządzene znajduje sę na statywe z Px P0 x y 7 Przerywa śledzene wysokośc m m 8 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m z Pozwala zmerzyć wysokość budynków lub drzew ne mających odpowednch punktów odbca. Pomar odległośc nachylena realzowany jest przy punkce dolnym, wymagającym docelowego punktu odbca. Górny punkt może być wycelowany celownkem/kursorem krzyżykowym ne wymaga docelowego punktu odbca, gdyż merzone jest tylko nachylene. Leca DISTO TM S a 42

44 Funkcje Powerzchna ze zdjęca 1x Ustaw laser prostopadle do pozomej środkowej ln powerzchn. Powerzchna ta mus być całkowce płaska w płaszczyźne ponowej m 2 4 4x 2x 1x OV * Powększ ewentualne obraz, aby precyzyjne wymerzyć do celu. * OV = przegląd 2.015m 5 Wyberz strzałk przycskam kursora lub dotykając ekranu ustaw za pomocą przycsków welofunkcyjnych. Oblczona zostane odpowedna 9.232m 2 szerokość. 6 Potwerdź pomar m m m Szerokość Długość Obwód 8 Wyjdź m 2 Leca DISTO TM S a 43

45 Funkcje Kompas 1 2 Skalbrować kompas? 3 Strzałka zawsze wskazuje północ geografczną. 4 Anuluj Potwerdź 0.0 N Wyjdź. W następujących mejscach urządzene prawdopodobne ne będze dzałało prawdłowo: we wnętrzach budynków Pojawene sę komunkatu o błędze oznacza, że urządzene jest nadmerne pochylone (>20 z przodu lub >10 z boku). w poblżu ln wysokego napęca (np. na peronach) w poblżu magnesów, przedmotów metalowych lub domowych urządzeń elektrycznych Trzymaj urządzene z dala od magnesu! Kalbracja kompasu: Za każdym razem przed rozpoczęcem pomaru należy skalbrować kompas po włączenu urządzena. Obrócć urządzene powol zgodne z torem cyfry 8 do momentu pojawena sę symbolu OK na wyśwetlaczu. Po upływe 2 s urządzene powróc w tryb kompasu. Leca DISTO TM S a 44

46 Funkcje Ptagoras (3 punkty) Naprowadź wązkę lasera na perwszy punkt docelowy. Naprowadź wązkę lasera na drug punkt docelowy. Naprowadź wązkę lasera na trzec punkt docelowy m m m m Wynk wyśwetlany jest na pasku głównym. Wcśnęce przycsku pomarowego na 2 s spowoduje aktywację automatycznego pomaru mnmum lub maksmum. Użyce funkcj Ptagorasa zalecane jest tylko do pośrednch pomarów pozomych. Do precyzyjnego pomaru wysokośc (w pone) zaleca sę użyce funkcj służącej do pomaru nachylena. Leca DISTO TM S a 45

47 Funkcje Trapez Naprowadź wązkę lasera na górny punkt. Wyceluj drug punkt m m m h y x h x y 7 Aby wyśwetlć węcej wynków, użyj przycsków nawgacyjnych w górę/w dół m Powerzchna trapezu Leca DISTO TM S a 46

48 Funkcje Tyczene Aby wydzelć zmerzone odcnk, można wprowadzć dwe wartośc (a oraz b). a = b a a = b a 1 2 b b b b Wyberz cyfrę m Ustaw cyfrę m Zatwerdź wartość a. Ustaw wartość b m 7 Zatwerdź wartość b rozpocznj pomar. 8 Przesuń urządzene powol wzdłuż ln tyczena. Na ekrane wyśwetlona zostane odległość od kolejnego tyczonego punktu. Do osągnęca kolejnej odległośc 0,625 m brakuje 0,240 m. Odległość od kolejnego tyczonego punktu m m Po zblżenu sę do tyczonego punktu na odległość mnej nż 0,1 m wygenerowany zostane sygnał dźwękowy. Aby przerwać dzałane funkcj, nacśnj przycsk CLEAR/OFF. Leca DISTO TM S a 47

49 Dane technczne Pomar odległośc (ISO ) Dokładność w warunkach ±1,0 mm/0,04 cala *** korzystnych * Dokładność w warunkach ± 2.0 mm / 0.08 n *** nekorzystnych ** Zasęg w warunkach korzystnych * Dokładność w warunkach nekorzystnych ** Najmnejsza wyśwetlana jednostka X-Range Power Technology Ø plamk lasera przy odległoścach 0,05m m / 0, ft 0,05m - 150m (0, ft) 0,1 mm/1/32 cala tak 6 /30 / 60 mm (10 /50 / 100 m) Pomar nachylena Tolerancja pomaru względem -0,1 /+0,2 wązk laserowej **** Tolerancja pomaru ±0,1 względem obudowy **** Zasęg 360 Podstawka Zakres roboczy czujnka -40 do 80 ponowego Zakres tolerancj czujnka do ±0,1 ponowego Zakres roboczy czujnka 360 pozomego Zakres tolerancj czujnka do ±0,1 pozomego na odległoścach (kombnacja ok. czujnków pomaru odległośc) ± 5 mm / 5 m ± 2 mm / 2 m ± 10 mm /10 m Pozomowane urządzena Zakres pozomowana ± 5 Dokładność pozomowana ± 0,05 Informacje ogólne Klasa lasera 2 Typ lasera 635 nm, < 1 mw Stopeń ochrony IP54 (odporność na pył rozpryskujące sę krople wody) Automatyczne wyłączene po 90 s lasera Automatyczne wyłączene po 180 s urządzena Połączene Bluetooth Smart Połączene Bluetooth v4.0 Zasęg Bluetooth <10 m WLAN tak Zasęg WLAN 10 m Wymary (wys. x gł. x szer.) 61 x 32 x 164 mm 2,4 x 1,3 x 6,5 cala Masa 291 g /10,2 oz Zakres temperatur: - Przechowywane od -25 do 60 C od -13 do 140 F -Praca od -10 do 50 C od 14 do 122 F - Ładowane od -10 do 50 C od 14 do 104 F Dane cyfrowe Rozdzelczość zdjęć Rozdzelczość zrzutów ekranu Format plku Poberane Batera (ltowo-jonowa) Napęce znamonowe Pojemność Lczba pomarów przy jednokrotnym naładowanu bater Czas ładowana Napęce wyjścowe Prąd ładowana 800 x 600 dp 240 x 400 dp JPG, DXF USB 3,7 V 2,6 Ah Ok Ok. 4 godz. 5,0 V 1 A * Warunk korzystne: bałe obekty powodujące odbce rozproszone (ścana pomalowana na bało), nske ośwetlene tła umarkowane temperatury. ** Warunk nekorzystne: obekty o nskm lub wysokm współczynnku odbca lub wysoke ośwetlene tła lub temperatury w określonym zakrese dolnym lub górnym. *** Zakres dotyczy przedzału od 0,05 m do 10 m na pozome ufnośc 95%. W warunkach korzystnych zakres tolerancj może pogorszyć sę o 0,05 mm/m dla odległośc od 10 m do 30 m, o 0,10 mm/m dla odległośc od 30 m do 100 m oraz o 0,20 mm/m dla odległośc powyżej 100 m. W warunkach nekorzystnych zakres tolerancj może pogorszyć sę o 0,10 mm/m dla odległośc od 10 m do 30 m, o 0,20 mm/m dla odległośc od 30 m do 100 m oraz o 0,30 mm/m dla odległośc powyżej 100 m. **** Po dokonanu kalbracj przez użytkownka. Dodatkowa odchyłka kąta waha sę na pozome od ±0,01 do ±45 na stopeń w każdej ćwartce. Dotyczy temperatury pokojowej. W całym zakrese temperatury roboczej maksymalna odchyłka wzrasta o ±0,1. Batere naładowane od 50% do 100% mogą być przechowywane do roku w zalecanym zakrese temperatury od -20 C do +30 C (od -4 F do +86 F). Po upływe tego okresu należy ponowne naładować batere. Aby osągać dokładne wynk pomarów, zaleca sę stosowane statywu. W celu uzyskana dokładnych wynków pomaru nachylena ne należy przechylać urządzena na bok. Leca DISTO TM S a 48

50 Funkcje Pomar odległośc tak Pomar mn/max tak Pomar cągły tak Tyczene tak Dodawane/odejmowane tak Powerzchna tak Powerzchna trójkąta tak Objętość tak Trapez tak Funkcja malarska (powerzchna z tak wartoścam cząstkowym) Funkcja Ptagoras 2-punktowa, 3- punktowa Intelgentny tryb horyzontalny/ tak wysokość pośredna Pomar wysokch profl tak Pozom tak Pochyłe przedmoty tak Śledzene wysokośc tak Pamęć tak Sygnał dźwękowy tak Podśwetlany ekran kolorowy tak Celownk (podgląd) 4x powększene, OV Połączene Bluetooth Smart tak Ulubone funkcje tak Czasomerz tak Kalkulator tak Zdjęce/zrzut ekranu tak Kompas tak Galera do pobrana przez USB tak Średnca tak Szerokość tak Powerzchna ze zdjęca tak Podstawka tak Transmsja danych punktowych tak Funkcja punkt-punkt/odległość tak Intelgentny pomar kąta tak Intelgentny pomar powerzchn tak Zaps danych w plku DXF tak Kody komunkatów Jeśl komunkat Błąd ne znkne po klkukrotnym zrestartowanu urządzena, to należy skontaktować sę ze sprzedawcą. Jeśl komunkat InFo pojaw sę z cyfrą, to należy nacsnąć przycsk Clear przestrzegać następujących wskazówek: Nr Przyczyna Środk zaradcze 156 Nachylene boczne powyżej 10. Należy trzymać urządzene ne pochylając go na bok. 162 Błąd kalbracj Sprawdzć, czy urządzene ustawone jest na płaskej pozomej powerzchn. Powtórzyć procedurę kalbracj. Jeśl błąd nadal występuje, to należy skontaktować sę ze sprzedawcą. 204 Błąd oblczeń Wykonaj ponowne pomar. 240 Błąd transferu danych Powtórz procedurę. 252 Za wysoka temperatura 253 Za nska temperatura 255 Zbyt słaby sygnał zwrotny, zbyt dług czas pomaru 256 Zbyt slny sygnał zwrotny Pozostaw urządzene do schłodzena. Rozgrzej urządzene. Zmeń powerzchnę celowana (np. podkładając bałą kartkę). Zmeń powerzchnę celowana (np. podkładając bałą kartkę). Nr Przyczyna Środk zaradcze 258 Pomar poza Skoryguj zasęg. możlwym zasęgem 260 Zakłócona wązka Powtórz pomar. lasera 300 Podstawka newysunęta Wysuń podstawkę. 301 Przesunęto urządzene, pozomowane jest neważne 302 «Transmsja danych punktowych» jest wybrana, ale wyłączony jest WLAN 340 WLAN: Błąd transferu danych Dbałość Powtórz pozomowane. Przy neważnym pozomowanu możlwy jest pomar, ale może on być nedokładny. Włącz WLAN. Powtórz procedurę. 341 Błąd uwerzytelnana Użyj prawdłowego hasła. Urządzene należy czyścć wlgotną, mękką szmatką. Ngdy ne zanurzać urządzena w wodze. Ngdy ne stosować agresywnych środków czyszczących an rozpuszczalnków. Leca DISTO TM S a 49

51 Gwarancja Super gwarancja od Leca Geosystems Gwarancja producenta Zakres super gwarancj na cały okres użytkowana produktu odpowada mędzynarodowej ogranczonej gwarancj frmy Leca Geosystems oraz Ogólnym Warunkom Handlowych PROTECT dostępnym na strone nternetowej W ramach super gwarancj naprawa wymana wszystkch produktów lub częśc, które uległy uszkodzenu w wynku wad materału lub błędów wykonana, jest bezpłatna. 3-letna gwarancja Producent gwarantuje dodatkowy serws bez poberana dodatkowych opłat w przypadku, gdy produkt objęty super gwarancją ulegne uszkodzenu w normalnych warunkach użytkowana, opsanych w nstrukcj obsług. Aby uzyskać 3-letną super gwarancję, należy zarejestrować produkt na strone w cągu 8 tygodn od daty zakupu. Nezarejestrowany produkt objęty jest dwuletną super gwarancją. Wskazówk bezpeczeństwa Osoba odpowedzalna za produkt mus doplnować, aby wszyscy użytkowncy zrozumel treść nstrukcj obsług przestrzegal zawartych w nej wskazówek. Zakres odpowedzalnośc Zakres odpowedzalnośc producenta lasera: Leca Geosystems AG Henrch-Wld-Strasse CH-9435 Heerbrugg Internet: Producent ponos odpowedzalność za dostawę produktu z nstrukcją obsług w całkowce bezpecznym stane ne odpowada za akcesora nnych producentów. Zakres odpowedzalnośc użytkownka lasera: Zrozumene wskazówek bezpeczeństwa umeszczonych na produkce w nstrukcj obsług. Zaznajomene sę z lokalnym przepsam BHP. Unemożlwene dostępu do lasera osobom neupoważnonym. Użytkowane zgodne z przeznaczenem Pomar odległośc Pomar nachylena Transfer danych w technolog Bluetooth /WLAN Użytkowane nezgodne z przeznaczenem Użytkowane lasera bez nstrukcj obsług. Praca z urządzenem poza zakresem jego zastosowana Dezaktywacja urządzeń zabezpeczających usuwane tablczek nformacyjnych Otwerane sprzętu za pomocą narzędz (np. śrubokrętów). Przeprowadzane modyfkacj lub przeróbek urządzena. Stosowane akcesorów pochodzących od nnych producentów bez wyraźnej zgody. Celowe kerowane wązk lasera na otoczene; równeż w cemnośc. Neprawdłowe zabezpeczene mejsca pomarowego (np. podczas pomarów na drogach, budowach tp.) Neodpowedzalne zachowane podczas pracy na rusztowanach, podczas używana drabn. podczas pomarów w okolcach dzałających maszyn lub nezabezpeczonych nstalacj. Celowane bezpośredno pod słońce. Leca DISTO TM S a 50

52 Wskazówk bezpeczeństwa OSTRZEŻENIE W przypadku uszkodzena urządzena, upuszczena go na zemę, modyfkacj lub zastosowana do nnych celów mogą wystąpć błędy pomarowe. Przeprowadzać okresowe pomary kontrolne. Dotyczy to szczególne przypadku neprawdłowego użyca lasera, a także przed, w trakce po wykonanu ważnych pomarów. UWAGA Ngdy ne naprawać urządzena samodzelne. W przypadku uszkodzena lasera należy skontaktować sę z lokalnym przedstawcelem handlowym. OSTRZEŻENIE Użytkownk może utracć prawo do użytkowana produktu w przypadku dokonana w nm zman lub modyfkacj bez wyraźnej zgody producenta. Ogranczony zakres użytkowana Patrz rozdzał Dane technczne. Urządzene przeznaczone jest do pracy w mejscach stale zameszkanych przez ludz. Ne używać lasera w obszarach zagrożonych wybuchem lub dzałanem czynnków agresywnych. Utylzacja UWAGA Ne wyrzucać wyczerpanych bater wraz z odpadam domowym. Dla zapewnena ochrony środowska należy zaneść je do punktu zbórk elektroodpadów zgodne z przepsam krajowym lub lokalnym. Ne wyrzucać lasera wraz z odpadam domowym. Produkt należy utylzować zgodne z przepsam obowązującym w kraju użytkowana. Przestrzegać obowązujących przepsów krajowych. Informacje o sposobe utylzacj zagospodarowana odpadów dostępne są do pobrana na naszej strone nternetowej. Kompatyblność elektromagnetyczna (EMC) OSTRZEŻENIE Urządzene spełna ścsłe wymagana odpowednch norm przepsów prawnych. Nemnej jednak ne można całkowce wykluczyć, że ne będze ono zakłócało pracy nnych urządzeń. Użytkowane produktu z technologą Bluetooth OSTRZEŻENIE Promenowane elektromagnetyczne może spowodować zakłócena w dzałanu nnych urządzeń nstalacj (np. urządzeń medycznych, takch jak stymulatory serca lub aparaty słuchowe), a także urządzeń pokładowych w samoloce. Ponadto może oddzaływać na ludz zwerzęta. Środk ostrożnośc: Nnejszy produkt spełna ścsłe wymagana norm przepsów prawnych. Mmo to ne można całkowce wykluczyć zagrożena dla bezpeczeństwa ludz zwerząt. Ne użytkować produktu w poblżu stacj palw, zakładów chemcznych, w obszarach wybuchowych an w mejscach robót strzelnczych. Ne używać lasera w poblżu urządzeń medycznych. Ne używać lasera w samolotach. Ne używać lasera w poblżu cała przez dłuższy okres. Leca DISTO TM S a 51

53 Wskazówk bezpeczeństwa Klasyfkacja lasera Oznakowane Laser emtuje wdzalną wązkę. Jest to laser klasy 2 zgodny z normą: IEC : 2014 Bezpeczeństwo urządzeń laserowych Urządzena laserowe klasy 2: Ne spoglądać bezpośredno w wązkę lasera an ne kerować jej nepotrzebne w stronę nnych ludz. Normalną reakcją obronną jest odwrócene wzroku mrugane powekam. OSTRZEŻENIE Spoglądane bezpośredno na wązkę lasera przez urządzena optyczne (np. lornetkę lub lunetę) może być szkodlwe. UWAGA Spoglądane na wązkę lasera może być szkodlwe dla oczu. Ops Długość fal Maksymalna moc wyjścowa promenowana do klasyfkacj Częstotlwość powtarzana mpulsów Czas trwana mpulsu Rozbeżność wązk Wartość nm 0,95 mw 320 MHz > 400 ps 0.16 x 0.6 mrad Zastrzega sę prawo do zman (rysunków, opsów danych techncznych) bez uprzednego powadomena. Leca DISTO TM S a 52

54 Leca Geosystems AG, Heerbrugg, Szwajcara, wdrożyła mędzynarodowe standardy zarządzana jakoścą (ISO 9001) oraz systemy zarządzana środowskowego (ISO 14001). Copyrght Leca Geosystems AG, Heerbrugg, Szwajcara Tłumaczene z orygnału (808167a EN) Leca Geosystems AG CH-9435 Heerbrugg (Szwajcara)
