C 230 ECO. Konsola sterownicza K3 (GV5) Instrukcja techniczna instalowania i obsługi D

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "C 230 ECO. Konsola sterownicza K3 (GV5) Instrukcja techniczna instalowania i obsługi 300015281-001-D"

Transkrypt

1 C 30 ECO PL Konsola sterownicza K3 (GV5) Instrukcja techniczna instalowania i obsługi D

2 Spis treści Wprowadzenie Używane symbole Informacje ogólne Homologacje Wskazówki dotyczące bezpieczeństwa oraz zalecenia Wskazówki dotyczące bezpieczeństwa Zalecenia Opis techniczny Dane techniczne Zasada działania Instalowanie Zakres dostawy Podłączenia elektryczne Wewnętrzne połączenia elektryczne Podłączenia podstawowe Podłączenie urządzeń bezpieczeństwa (CS) Schemat ideowy Konsola sterownicza Zmiana nastaw Części zamienne K3 - C 30 ECO 8/08/ D

3 Wprowadzenie. Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr. Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji c.w.u.: Ciepła woda użytkowa CDI : Zdalne sterowanie dialogowe CDR : Zdalne sterowanie radiowe PCU: Primary Control Unit (Płyta główna) SU: Safety Unit (Płytka zabezpieczeń) PSU: Parameter Storage Unit (Zapamiętywanie parametrów kotła) CCE: Kontrola szczelności. Informacje ogólne Gratulujemy Państwu wyboru produktu dobrej jakości. Radzimy przeczytać niniejszą instrukcję w celu zagwarantowania optymalnego funkcjonowania Państwa urządzenia. Jesteśmy przekonani, że nasz produkt spełni Państwa oczekiwania. Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. Jako producent nie ponosimy odpowiedzialności za szkody powstałe na skutek złego użytkowania urządzenia, błędnej jego instalacji lub niedostatecznej konserwacji (muszą Państwo zadbać o to, aby instalowanie było przeprowadzone przez autoryzowanego instalatora). De Dietrich Thermique SAS zastrzega sobie możliwość zmian technicznych. Montaż czujnika kotła patrz: Instrukcja instalowania kotła. Podłączenie hydrauliczne obiegu c.w.u patrz: Instrukcja dla podgrzewacza c.w.u.. Montaż wyposażenia dodatkowego patrz: Instrukcja dla wyposażenia dodatkowego..3 Homologacje Deklaracja zgodności / Oznakowanie Przedstawiany produkt spełnia następujące europejskie dyrektywy i normy: - 006/95/WE Dyrektywa w sprawie niskich napięć Norma związana EN /08/WE Dyrektywa w sprawie kompatybilności elektromagnetycznej Normy związane : EN ; EN /08/ D K3 - C 30 ECO 3

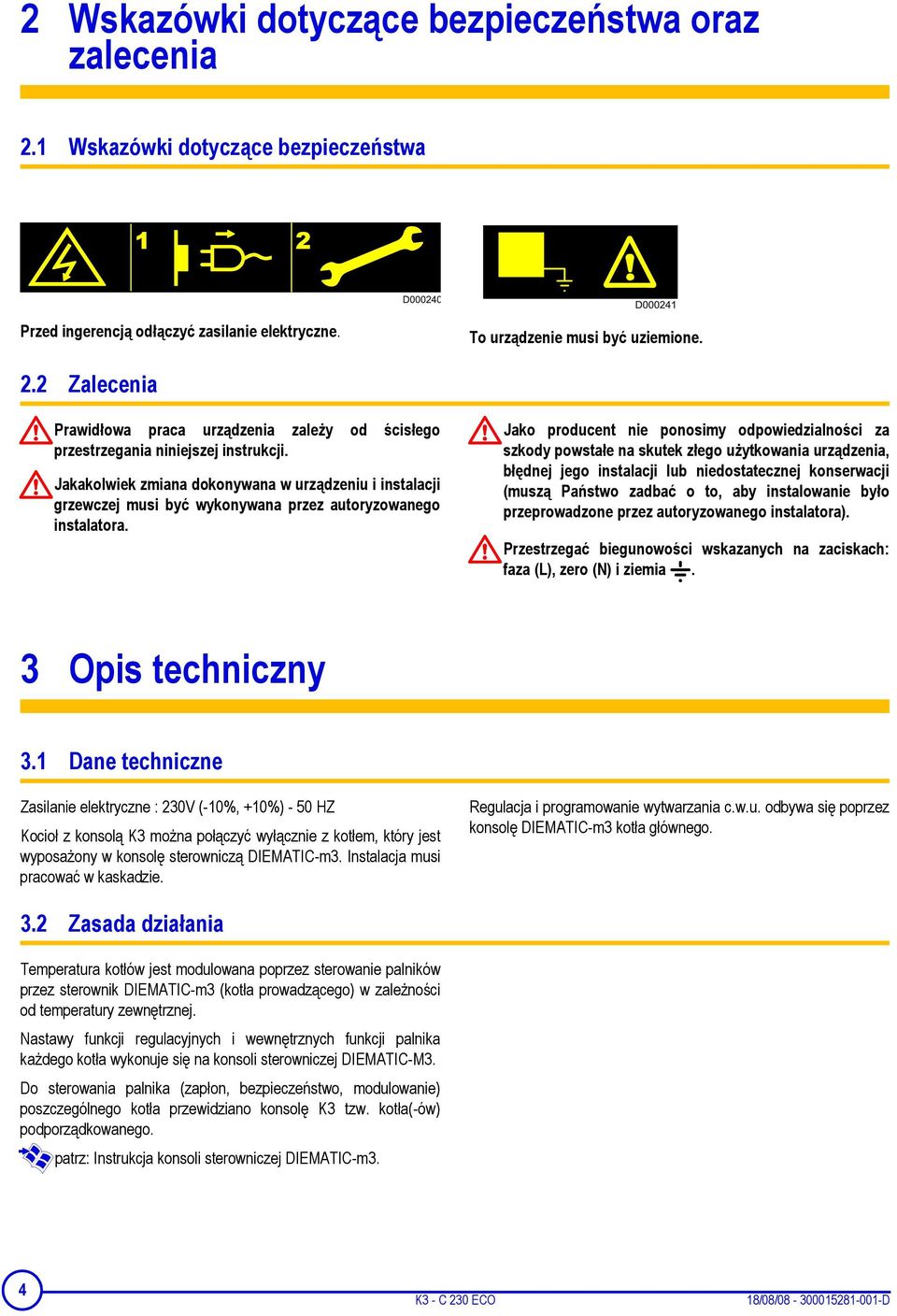

4 Wskazówki dotyczące bezpieczeństwa oraz zalecenia. Wskazówki dotyczące bezpieczeństwa Przed ingerencją odłączyć zasilanie elektryczne. To urządzenie musi być uziemione.. Zalecenia Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. Jakakolwiek zmiana dokonywana w urządzeniu i instalacji grzewczej musi być wykonywana przez autoryzowanego instalatora. Jako producent nie ponosimy odpowiedzialności za szkody powstałe na skutek złego użytkowania urządzenia, błędnej jego instalacji lub niedostatecznej konserwacji (muszą Państwo zadbać o to, aby instalowanie było przeprowadzone przez autoryzowanego instalatora). Przestrzegać biegunowości wskazanych na zaciskach: faza (L), zero (N) i ziemia. 3 Opis techniczny 3. Dane techniczne Zasilanie elektryczne : 30V (-0%, +0%) - 50 HZ Kocioł z konsolą K3 można połączyć wyłącznie z kotłem, który jest wyposażony w konsolę sterowniczą DIEMATIC-m3. Instalacja musi pracować w kaskadzie. Regulacja i programowanie wytwarzania c.w.u. odbywa się poprzez konsolę DIEMATIC-m3 kotła głównego. 3. Zasada działania Temperatura kotłów jest modulowana poprzez sterowanie palników przez sterownik DIEMATIC-m3 (kotła prowadzącego) w zależności od temperatury zewnętrznej. Nastawy funkcji regulacyjnych i wewnętrznych funkcji palnika każdego kotła wykonuje się na konsoli sterowniczej DIEMATIC-M3. Do sterowania palnika (zapłon, bezpieczeństwo, modulowanie) poszczególnego kotła przewidziano konsolę K3 tzw. kotła(-ów) podporządkowanego. patrz: Instrukcja konsoli sterowniczej DIEMATIC-m3. 4 K3 - C 30 ECO 8/08/ D

5 4 Instalowanie 4. Zakres dostawy Podstawowy zakres dostawy konsoli K3 obejmuje: - Konsola sterownicza K3 - Wyjście przekaźnika BUS RX - Dokumentacja Możliwe opcje: - Płytka przekaźników i czujników oraz czujnik dla obiegu mieszaczowego (Pakiet AD0) - Płytka + czujnik dla jednego zaworu mieszającego (Pakiet FM48) - Zdalne sterowanie dialogowe CDI (Pakiet FM5) - Zdalne sterowanie radiowe CDR i moduł kotła (pakiet FM6) - Zdalne sterowanie radiowe CDR - moduł dodatkowy (Pakiet FM6) - Uproszczone zdalne sterowanie z czujnikiem pokojowym (Pakiet FM5) - Czujnik temperatury spalin (Pakiet GV) - Czujnik minimalnego ciśnienia gazu - kotła 3 i 4-członowego (Pakiet GV) - Czujnik minimalnego ciśnienia gazu - kotła 5 i 6-członowego (Pakiet GV5) - Klapa gazów spalinowych (Pakiet GV4) - Kontrola szczelności (Pakiet GV6) (Tylko dla kotłów 5-6-członowych) 4. Podłączenia elektryczne Podłączenia elektryczne do kotła muszą być wykonywane przez uprawnionego elektryka, bezwzględnie po odłączeniu zasilania elektrycznego. Ponieważ wyposażenie elektryczne zostało starannie skontrolowane w fabryce, dlatego w żadnym wypadku nie wolno dokonywać zmian w połączeniach wewnętrznych. Przy wykonywaniu połączeń elektrycznych należy przestrzegać danych na schematach połączeń oraz poniższych danych. Kocioł musi być zasilany przez obwód prądowy posiadający wyłącznik wielobiegunowy (odległość rozwarcia zestyków > 3 mm). Uziemienie musi być zgodne z odpowiednią normą. 8/08/ D K3 - C 30 ECO 5

6 4.. Wewnętrzne połączenia elektryczne Sprawdzić, czy wtyki pod konsolą są prawidłowo umieszczone. Jeżeli PSU nie jest podłączone, praca nie jest możliwa. Zapewnić, aby PSU było prawidłowo podłączone. 4 V 30 V Wtyk PSU 6 K3 - C 30 ECO 8/08/ D

7 4.. ` Podłączenia podstawowe Otworzyć konsolę kotła ` D Dostęp do listwy zacisków podłączeniowych 5 3 D00086 A. Czujnik B. 30 V Wewnątrz kotła: ` Zamontować przewody na płycie tylnej konsoli przy pomocy zacisków kablowych dostarczanych w woreczku z wyposażeniem dodatkowym. Poza kotłem: ` Stosować rury lub kanały kablowe oddalone od siebie co najmniej o 0 cm. Niskonapięciowe kable czujników muszą być odseparowane od kabli zasilających (30 V), dla uniknięcia zakłócen elektromagnetycznych. moc na jedno wyjście wynosi 450 W (przy cos ϕ =Dostępna 0,7), a prąd rozruchowy musi być niższy od 6 A. W przypadku przekroczenia powyższych wartości sygnał załączenia musi być przekazywany poprzez stycznik (montowany poza konsolą sterowniczą). Nie przestrzeganie tych przepisów może spowodować zakłócenia i doprowadzić do nieprawidłowego działania regulacji, aż do zniszczenia układów elektronicznych. 8/08/ D K3 - C 30 ECO 7

8 Stan podczas dostawy 5 A Zworka montowana fabrycznie Zasilanie elektryczne 30 V Kółko kodowania (nastawa fabryczna = 0) Zawór odcinający Zawór bezpieczeństwa (Wyposażenie dodatkowe). W czasie pracy palnika zawór jest pod napięciem. W instalacji kaskadowej każdy kocioł musi posiadać inny numer. Kocioł wiodący: Ustawić na 0 Kocioł Kocioł "podrzędny- ": Ustawić na Kocioł Kocioł "podrzędny- ": Ustawić na Kocioł (itd.) 8 K3 - C 30 ECO 8/08/ D

9 Sterowanie niskonapięciowe - 4 V Aby zastosować sterowanie niskonapięciowe (np. 4 V) na wyjściach pomp i zaworów należy usunąć zworkę CR, a następnie podłączyć żądane napięcie do zacisku Podłączenie urządzeń bezpieczeństwa (CS) Należy skonfigurować z konsoli sterowniczej na kotle wyposażonym w konsolę DIEMATIC-m3. W zależności od parametrów CS INPUT kotła, wyłączenie na styku bezpieczeństwa CS doprowadzi do: Wygaszenia palnika w trakcie pracy. Automatyczny nowy start, gdy styk WEJŚCIE CS ustawione na bezpieczeństwa (CS) ponownie się zewrze. Wyłączenia zabezpieczające kocioł. Aby kocioł uruchomić na nowo, wymagane jest ręczne odblokowanie. WEJŚCIE CS ustawione na 3 Zworka do usunięcia Podłączyć urządzenie wyłączające do zacisków na CS Podłączenie kotła podporządkowanego w kaskadzie lub regulatora DIEMATIC VM Mostek (CS) po usunięciu znajdującej się tam zworki : umożliwia podłączenie zewnętrznego urządzenia zabezpieczającego (np. urządzenie do neutralizacji kondensatu, czujnik ciśnieniowy braku wody, zabezpieczenie p.pożarowe, termostat spalin (GV),...) nastawa fabryczna: WEJŚCIE CS ustawione na. 8/08/ D K3 - C 30 ECO 9

10 4.3 Schemat ideowy Schéma de principe - Stromlaufplan - Principle diagram - Principeschema C 30 Eco DIEMATIC M3 - K3 a X5 BPR a DJ4A SPL AUTO b a a ON/OFF L N Ç L N OT BL RL MAINS Ä PUMP X J8 3 4 PSG CCE 0-0V CS J J ZG 3 Ë Ã ÀÈÁ Ä A B C RL_P-B J. J. RL_VA + S AMB B S DEP B S AMB A T A S ECS S DEP A S EXT RL_P RL_VI RL_VS RL_CO X 3 X3 3 4 X9 3 4 X Alim 30 V-50Hz CR Ä Å N L N L N VI É VS N L CO N L RL_AUX3 Ä AUX3 L N RL_AUX Ä AUX L N RL_AUX Ä AUX L N RL_ECS Ä Ã L N RL_PA Ä A TS À Á L N RL_VA õ A ô ó N 4 Ì 3 Ì E.AUX E.UNIV E.AUX S AMB C S DEP C Ì θ C θ C θ C θ C X X X3 θ C X θ C X5 θ C X4 4 3 X35 V X55 V VG X TA SI À Á 7 3 J J θ C θ C θ C θ C SU ó ô X9 P K3 - C 30 ECO 8/08/ D

11 0-0 V Wejście Pompa ładująca c.w.u. Pompa kotła A Pompa obiegu A AUX Pompa dodatkowa PUMP Pompa Alim 30V Zasilanie elektryczne 30 V 50 Hz BPR Przycisk odblokowania CCE Kontrola szczelności CO Klapa zamykająca CR Styki przekaźników CS Styk bezpieczeństwa DJ4A Bezpiecznik automatyczny VS Zawór E AUX, Wejście dodatkowe E UNIV Wejście uniwersalne Przekaźnik telefoniczny J Wtyk płytki drukowanej L Faza N Przewód zerowy A 3-drogowy zawór mieszający obiegu A PSG Czujnik ciśnienia gazu RL AUX Przekaźnik zewnętrzny pompy dodatkowej RL CO Przekaźnik klapy spalin RL ECS Przekaźnik sterujący pompy ładującej zasobnik RL P Przekaźnik pompy kotłowej RL PA Przekaźnik sterujący pompy obiegu A RL VA 3-drogowy zawór mieszający obiegu A RL VI Przekaźnik sterujący klapy odcinającej RL VS Przekaźnik zaworu bezpieczeństwa S AMB Czujnik pomieszczenia S DEP Czujnik zasilania S ECS Czujnik ciepłej wody użytkowej S EXT Czujnik temperatury zewnętrznej SI Elektroda jonizacyjna TA Transformator zapłonowy TF Czujnik temperatury spalin TS Termostat zabezpieczający V, V Wtyk zaworu gazowego VG Zawór gazowy VI Zawór odcinający X Pamięć parametrów X Czujnik ciśnienia spalin X 3 Czujnik kotła X 4 Czujnik wymiennika X 5 Czujnik temperatury powrotu X 35 Wtyk konsoli sterowniczej kotła 30 V X 9 Wtyk konsoli sterowniczej kotła niskonapięciowy ZG Wyłącznik główny 8/08/ D K3 - C 30 ECO

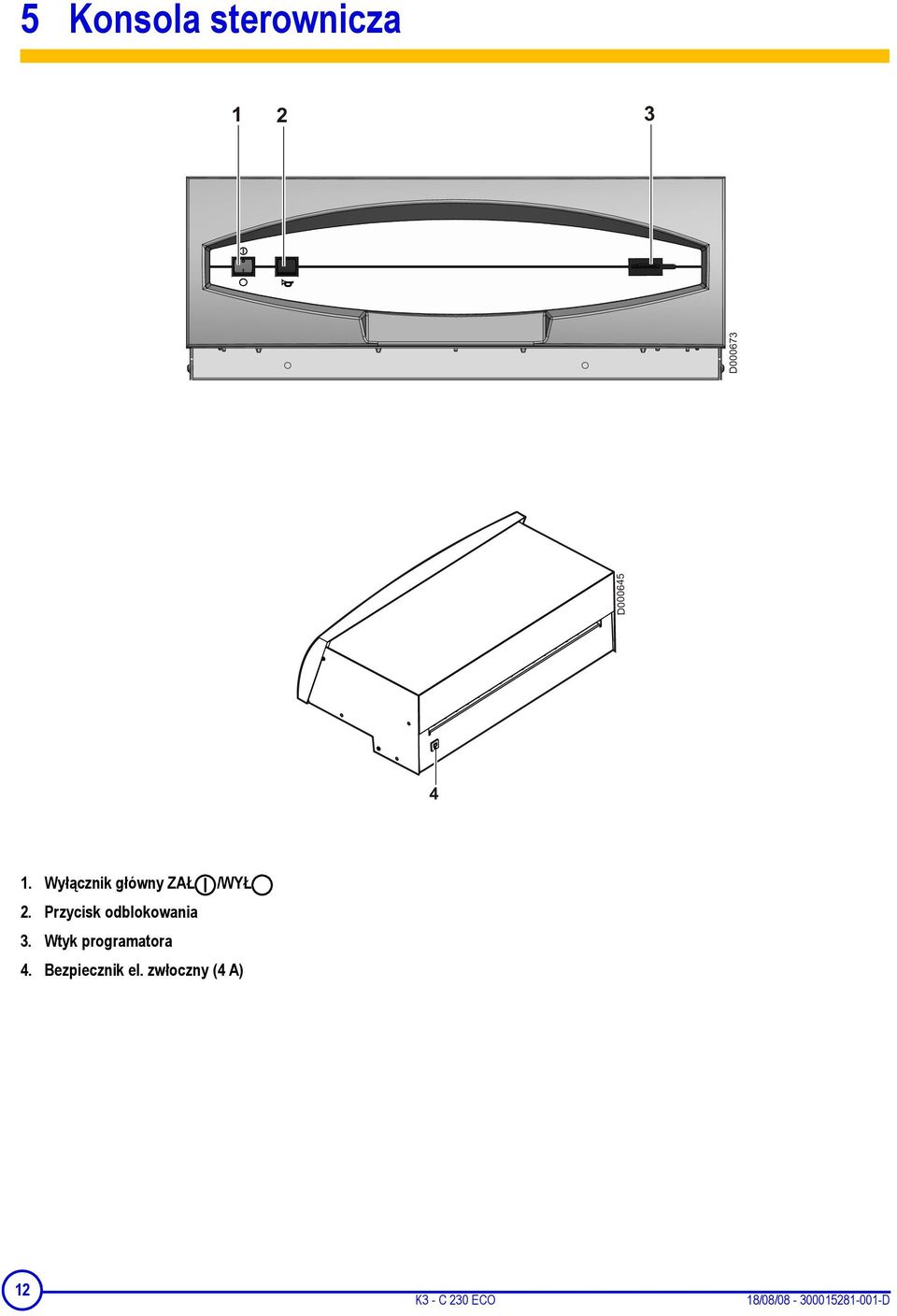

12 5 Konsola sterownicza. Wyłącznik główny ZAŁ /WYŁ. Przycisk odblokowania 3. Wtyk programatora 4. Bezpiecznik el. zwłoczny (4 A) K3 - C 30 ECO 8/08/ D

13 6 Zmiana nastaw Nastawę kotła podrzędnego wykonuje się za pośrednictwem konsoli DIEMATIC-m3 kotła prowadzącego instalacji kaskadowej. Wyświetlenie temperatury kotła prowadzącego Wyświetlenie temperatury kotła podporządkowanego Numer kotła, którego parametry są wyświetlane Numer kotła, którego parametry są wyświetlane Nacisnąć przycisk Parametry i wartości pomiarowe dla kotła podporządkowanego (konsola K3) są dostępne poprzez przyciski konsoli DIEMATIC-m3. Wyświetlany numer kotła odpowiada nastawie na pokrętle kodującym. Nastawy (Kółko kodowani a) 0 3 itd. Numer kotła, którego parametry są wyświetlane Kocioł wiodący (Konsola sterownicza DIEMATIC-m3) Kocioł "podrzędny- " (Konsola sterownicza K3) Kocioł "podrzędny- " (Konsola sterownicza K3) Przycisk umożliwia transmisję wszystkich danych kotłów podporządkowanych (konsola K3) do kotła prowadzącego (konsola DIEMATIC-m3). Parametry kotła podporządkowanego pojawiają się na wyświetlaczu konsoli DIEMATIC-m3. Jeżeli przez 0 sekund nie zostanie naciśnięty żaden przycisk, na wyświetlaczu konsoli wyświetlane będą dane kotła prowadzącego (numer ). 8/08/ D K3 - C 30 ECO 3

14 7 Części zamienne Przy zamawianiu części zamiennych należy podać nr artykułu. Konsola sterownicza K3 - C 30 ECO 8/08/ C DE DIETRICH THERMIQUE S.A.S. - Magazyn Części Zamiennych 4 rue d Oberbronn - F-670 REICHSHOFFEN (0) (0) cpr dedietrichthermique.com

15 Poz. Nr art. Opis Konsola lakierowana Wspornik płytek (dolny) Płyta główna Bezpiecznik el. zwłoczny (4 A) Kompletny panel obsługowy K Wyłącznik ZAŁ/WYŁ zielony Przełącznik dwubiegunowy Wspornik panelu obsługowego Taśma klawiatury (Długość 50) Pokrywka PORT PC Złącze wtykowe płaskie 5689 Wiązka kablowa 30 V Wiązka kablowa 4 V Torebka PSU Karta PCU 6 66 Bezpiecznik.6 AT 7 S00577 Płytka bezpieczeństwa SU 8 S0063 Pokrywa ochronna Pokrywa konsoli sterowniczej, lakierowana, kompletnie zmontowana Wtyk -biegunowy zmontowany BL Wtyk RAST5, -biegunowy, zmontowany RL Wtyk RAST5, -biegunowy, zmontowany OT Wtyk przewodu pomocniczego 3-biegunowy RAST5 Pompa Wtyk -biegunowy zmontowany CR (Styki przekaźników) Wtyk -biegunowy 0-0V Wtyk RAST5, -biegunowy, zmontowany PSG Wtyk RAST5, -biegunowy, CCE (Kontrola szczelności) Wtyk RAST5, 3-biegunowy, VS (Zawór bezpieczeństwa) Wtyk RAST5, 3-biegunowy, CO (Klapa zamykająca) Wtyk 3-biegunowy A/VS Wtyk zasilania el. 3-biegunowy Wtyk 4-biegunowy V3V Wyjście przekaźnika RX ( m) Wspornik płytek (górny) 8/08/ D K3 - C 30 ECO 5

16 AD00-AA Wstęp Wszystkie dane techniczne w niniejszej instrukcji, jak również rysunki i schematy pozostają naszą wyłączną własnością i bez naszej uprzedniej zgody na piśmie zabrania się ich reprodukowania. Zastrzega się możliwość zmian technicznych. 8/08/08 DE DIETRICH THERMIQUE 57, rue de la Gare F MERTZWILLER - BP 30
