Konfiguracja modułu zapowiedzi głosowych EV-200M

Transkrypt

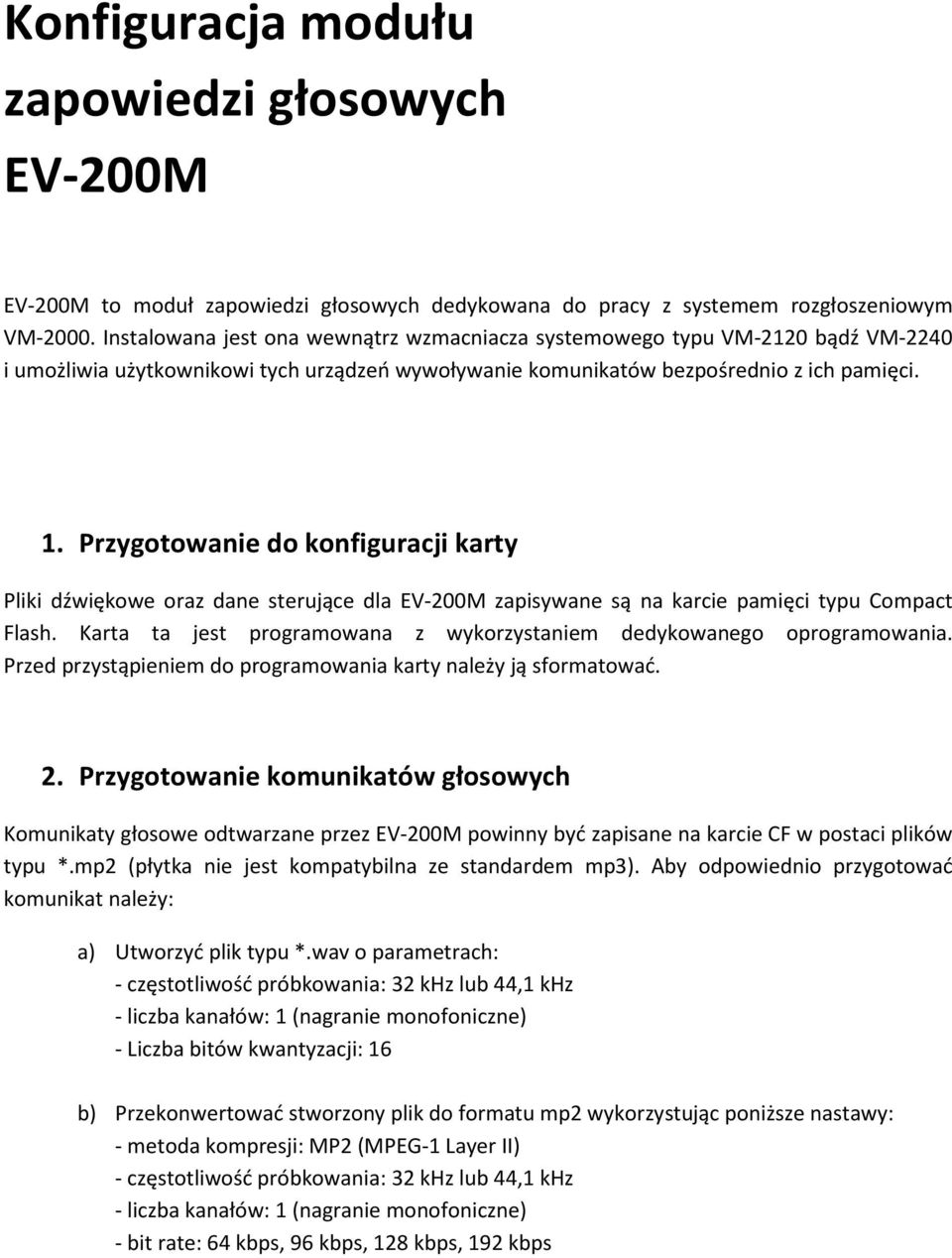

1 Konfiguracja modułu zapowiedzi głosowych EV-200M EV-200M to moduł zapowiedzi głosowych dedykowana do pracy z systemem rozgłoszeniowym VM Instalowana jest ona wewnątrz wzmacniacza systemowego typu VM-2120 bądź VM-2240 i umożliwia użytkownikowi tych urządzeń wywoływanie komunikatów bezpośrednio z ich pamięci. 1. Przygotowanie do konfiguracji karty Pliki dźwiękowe oraz dane sterujące dla EV-200M zapisywane są na karcie pamięci typu Compact Flash. Karta ta jest programowana z wykorzystaniem dedykowanego oprogramowania. Przed przystąpieniem do programowania karty należy ją sformatować. 2. Przygotowanie komunikatów głosowych Komunikaty głosowe odtwarzane przez EV-200M powinny być zapisane na karcie CF w postaci plików typu *.mp2 (płytka nie jest kompatybilna ze standardem mp3). Aby odpowiednio przygotować komunikat należy: a) Utworzyć plik typu *.wav o parametrach: - częstotliwość próbkowania: 32 khz lub 44,1 khz - liczba kanałów: 1 (nagranie monofoniczne) - Liczba bitów kwantyzacji: 16 b) Przekonwertować stworzony plik do formatu mp2 wykorzystując poniższe nastawy: - metoda kompresji: MP2 (MPEG-1 Layer II) - częstotliwość próbkowania: 32 khz lub 44,1 khz - liczba kanałów: 1 (nagranie monofoniczne) - bit rate: 64 kbps, 96 kbps, 128 kbps, 192 kbps

2 3. Zawartość karty Compact Flash Po zakończeniu konfiguracji na karcie pamięci znajdą się pliki komunikatów, pliki systemowe zawierające informacje takie jak nazwy projektu oraz plików, a także plik *.CSV, który zawiera informacje na temat indeksów nadanych poszczególnym nagraniom oraz programy przygotowane prze użytkownika. Schemat zawartości karty obrazuje poniższa ilustracja.

3 4. Sposób odtwarzania komunikatów EV-200M odtwarza komunikaty w formie Programów. Program to jednostka organizacyjna składająca się z fragmentów ciszy oraz komunikatów umieszczonych na karcie pamięci CF odtwarzanych w określonej kolejności i wedle określonego schematu. Maksymalna liczba Programów jakie można zapisać na karcie wynosi 64. Dla urządzeń VM-2120 oraz VM-2240 dostępne jest wyłącznie pierwsze 8 z zapisanych na karcie programów. Organizację programów obrazuje poniższy schemat. Dla urządzeń serii VM-2000 dostępne są 2 tryby odtwarzania: - Odtwarzanie sekwencyjne (Continous Program Playback): wszystkie komunikaty odtworzone są we wskazanej kolejności, przeplecione zadanymi fragmentami ciszy, jednokrotnie. Po zakończeniu zadanej sekwencji rozgłaszanie dobiega końca.

4 - Odtwarzanie sekwencyjne z powtórzeniem (Repeat Playback): tryb analogiczny do odtwarzania sekwencyjnego, lecz z możliwością zadania liczby powtórzeń audycji (z zakresu powtórzeń bądź możliwość ciągłego odtwarzania sekwencji), jakie system wykona.

5 5. Instalacja oprogramowania Krok 1. Aktywować instalator EV200.msi poprzez podwójne kliknięcie. Krok 2. Przejść do kolejnego okna poprzez wciśnięcie przycisku Next. Krok 3. Wskazać lokalizację docelową, w której zainstalowany zostanie program.

6 Krok 4. Zainstalować oprogramowanie stosując się do wyświetlanych instrukcji. Krok 5. Wcisnąć przycisk Close. Po zakończeniu instalacji oprogramowania skrót do aplikacji umieszczony jest w systemowym menu startowym.

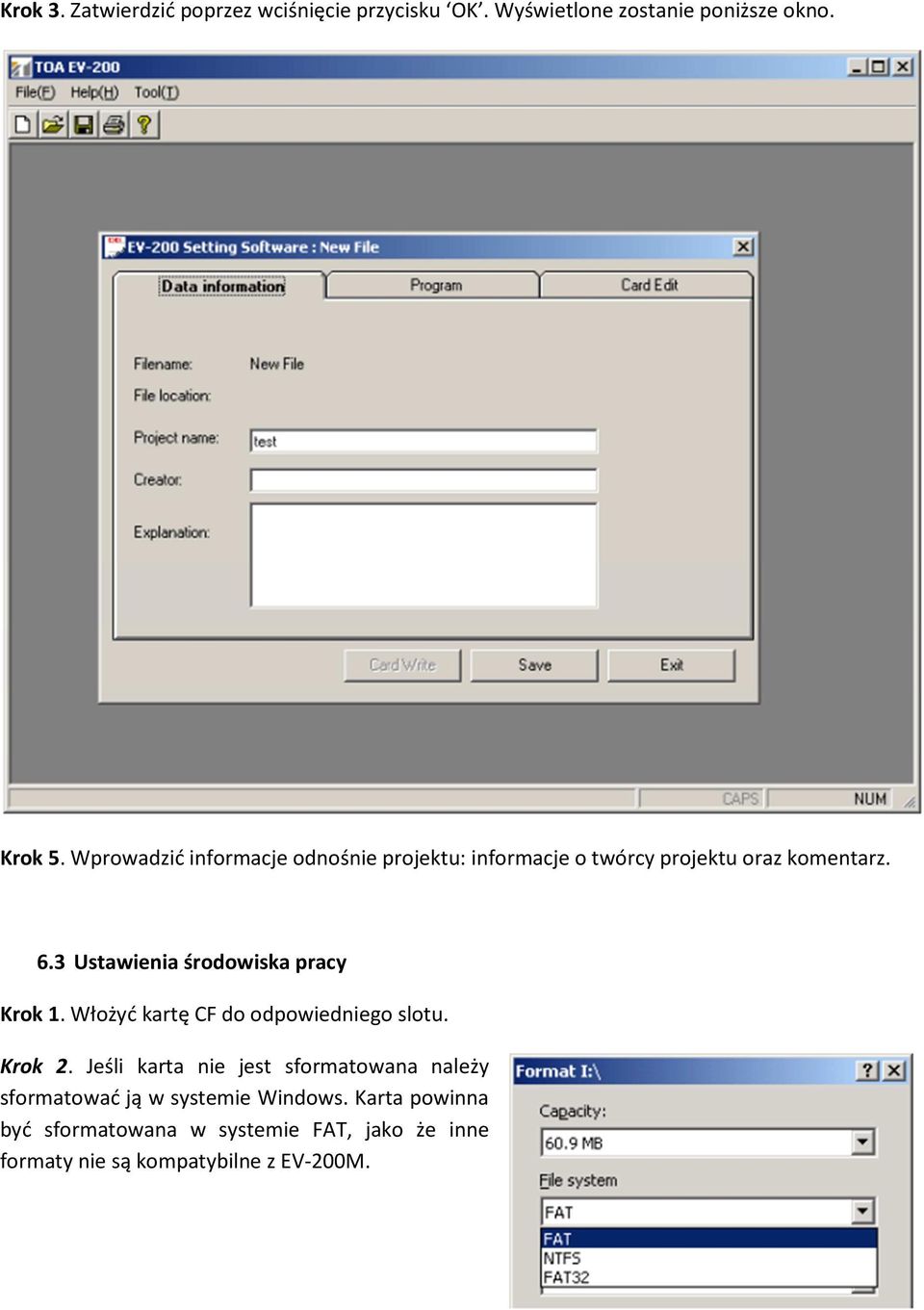

7 6. Programowanie karty CF 6.1 Uruchomienie oprogramowania konfiguracyjnego. Skrót do aplikacji konfiguracyjnej znajduje się w menu startowym. Przed uruchomieniem programu należy podłączyć czytnik kart CF do komputera. Po uruchomieniu aplikacji na ekranie komputera powinno ukazać się zobrazowane poniżej okno. 6.2 Wprowadzanie nazw plików oraz innych danych Krok 1. Z paska zadań wybrać [File->New] Krok 2. Wprowadzić nazwę projektu (do 15 znaków)

8 Krok 3. Zatwierdzić poprzez wciśnięcie przycisku OK. Wyświetlone zostanie poniższe okno. Krok 5. Wprowadzić informacje odnośnie projektu: informacje o twórcy projektu oraz komentarz. 6.3 Ustawienia środowiska pracy Krok 1. Włożyć kartę CF do odpowiedniego slotu. Krok 2. Jeśli karta nie jest sformatowana należy sformatować ją w systemie Windows. Karta powinna być sformatowana w systemie FAT, jako że inne formaty nie są kompatybilne z EV-200M.

9 Krok 3. Poprzez [Tool->Card slot setting] wskazać indeks napędu, w którym znajduje się karta CF. Po poprawnym wskazaniu napędu zawierającego nośnik, aktywny stanie się przycisk zapisu na karcie Card Write. Krok 4. Zaznaczyć bądź odznaczyć opcję [Tool-> Surveillance file enable]. Jeśli opcja jest zaznaczona na karcie zostanie zapisany dodatkowy plik *.wav zawierający nagranie fali sinusoidalnej, która może być wykorzystywana przez urządzenie VM-2120 bądź VM-2240.

10 6.4 Formatowanie karty Po sformatowaniu karty w środowisku Windows należy dodatkowo sformatować kartę za pomocą oprogramowania konfiguracyjnego. To formatowanie nie służy wyłącznie wymazaniu danych, lecz także stworzeniu odpowiedniej struktury plików na karcie oraz umieszczenia tam wymaganych danych sterujących. Krok 1. Przejść do zakładki Card Edit Krok 2. Wybrać maksymalną liczbę komunikatów, jakie będzie można zapisać na karcie. Wybranie większej liczby komunikatów wydłuża czas potrzebny do zaindeksowania zawartości karty oraz jej odczytywania. Krok 3. Wcisnąć przycisk Start ulokowany w okienku Card Format. Spowoduje to wywołanie okna z zapytaniem o potwierdzenie operacji. Formatowanie karty kasuje całą jej zawartość. Krok 4. Potwierdzić przystąpienie do operacji formatowania.

11 Krok 5. Wcisnąć przycisk Exit. Krok 6. Wprowadzić nazwę dla karty. Może się ona składać maksymalnie z 8 znaków.

12 6.5 Nagrywanie plików audio Na kartę należy wprowadzić nagrania, które mają posłużyć jako komunikaty. Mają mieć one być przygotowane zgodnie z opisanym w instrukcji sposobem. Nazwy poszczególnych plików nie mogą przekraczać 8 znaków. Krok 1. Wcisnąć przycisk Start ulokowany w ramce Sentence data copy. Wywoła to przejście do okna indeksowania plików. Indeksy zamieszczone obok poszczególnych okienek korespondują z indeksami plików wykorzystywanymi podczas konfigurowania Programów (A001-A128). Krok 2. Wcisnąć przycisk Path, a następnie określić lokalizację, w której znajdują się pliki dźwiękowe. Krok 3. Zatwierdzić wybór lokalizacji plików *.mp2 poprzez wciśnięcie OK.

13 Krok 4. Wcisnąć przycisk All file, co spowoduje skopiowanie zawartości foldera na kartę. Skopiowane pliki zostaną zaindeksowane w sposób alfabetyczny od A-001 do A-064. Każdemu z tych komunikatów zostaje również w sposób domyślny przypisany Program (również kolejno od P-001 do P-064).. Krok 5. Używając przycisków Delete, Insert, Move forward usunąć z listy niepożądane pliki, wprowadzić inne dodatkowe pliki oraz przesunąć pliki w tabeli indeksów wedle uznania. Krok 6. Zatwierdzić wciskając przycisk OK.

14 6.6 Tworzenie programów Po zaindeksowaniu plików na karcie CF każdy z nich domyślnie staje się Programem. Jeśli konieczne jest odtwarzanie sekwencji komunikatów bądź wielokrotne odtwarzanie pojedynczych plików niezbędne jest stworzenie bardziej zaawansowanych Programów. Krok 1. Przejść do zakładki Program. Krok 2. Wcisnąć przycisk Open, co spowoduje wywołanie poniższego okna.

15 Krok 3. Wybrać metodę odtwarzania. Spośród 4 dostępnych metod dla urządzeń serii VM-2000 dostępne są 2: - Odtwarzanie sekwencyjne (Continous Program Playback): wszystkie komunikaty odtworzone są we wskazanej kolejności, przeplecione zadanymi fragmentami ciszy, jednokrotnie. Po zakończeniu zadanej sekwencji rozgłaszanie dobiega końca. - Odtwarzanie sekwencyjne z powtórzeniem (Repeat Playback): tryb analogiczny do odtwarzania sekwencyjnego, lecz z możliwością zadania liczby powtórzeń audycji (z zakresu powtórzeń bądź możliwość ciągłego odtwarzania sekwencji), jakie system wykona. Krok 4. Ustawić parametry odtwarzania a) Dla trybu Odtwarzania sekwencyjnego (Continous Program Playback) możliwe jest ustawienie parametrów: - Program name: etykieta stanowiąca nazwę pod jaką zostanie zapisany program. Maksymalnie 8 znaków. - Output level: można zadać poziom wyjściowy dla danego Programu. b) Dla trybu Odtwarzania sekwencyjnego z powtórzeniem (Repeat Playback) możliwe jest ustawienie parametrów: - Program name: etykieta stanowiąca nazwę pod jaką zostanie zapisany program. Maksymalnie 8 znaków. - Output level: można zadać poziom wyjściowy dla danego Programu. - Repeat No.: określa liczbę powtórzeń danej sekwencji Programu. - Repeat Interval: pozwala określić odstęp czasowy pomiędzy zakończeniem nadawania sekwencji Programu, a rozpoczęciem ponownego jej rozgłaszania. - Internal busy: jeśli funkcja jest włączona powoduje włączenie tonu zajętości na wyjściu EV- 200 podczas odstępów czasowych pomiędzy odtwarzaniem poszczególnych plików. Krok 5. Określić sekwencję Programu.

16 5.1 Wcisnąć przycisk Step Input, co spowoduje wywołanie okna sekwencji. 5.2 Wprowadzić sekwencję indeksów powiązanych z komunikatami głosowymi oraz interwałami czasowymi. Używając klawiatury rozmieścić w pożądanej kolejności indeksy korespondujące z nagraniami np. A002, A016, A028 itp. oraz indeksy przerw ciszy M0.0, M010 itp. (dla interwałów mniejszych niż 10 sekund można precyzyjnie wprowadzić okres ciszy np. M0.1, M9.9. Dla interwałów dłuższych niż 10 sekund można wprowadzać interwał z dokładnością do 1 sekundy np. M012, M123 itp.). 5.3 Używając przycisków Delete, Insert, Move Forward zorganizować odpowiednią postać listy. 5.4 Po zakończeniu ustalania programu wcisnąć przycisk OK. Krok 6. Po zakończeniu określania poszczególnych programów wcisnąć przycisk OK umieszczony w oknie programu.

17 - Kopiowanie programów Możliwe jest kopiowanie programów wewnątrz oprogramowania. Umożliwia to szybsze tworzenie kolejnych programów, które nie różnią się znacznie od programów już istniejących. Krok 1. Wybrać indeks Programu, który ma zostać skopiowany oraz indeks pod jakim skopiowany Program zostanie zapisany. Krok 2. Zatwierdzić dokonane zmiany poprzez wciśnięcie przycisku OK.

18 6.7 Zapisywanie danych Rekomenduje się, aby podczas pracy z oprogramowaniem dane były często zapisywane. Dane niezapisane mogą zostać w łatwy sposób utracone. Krok 1. Wcisnąć przycisk Save w oknie głównym programu Krok 2. Wprowadzić nazwę pliku, a następnie wcisnąć przycisk Save.

19 - Otwieranie zapisanych plików Krok 1. Zamknąć wszystkie okna poza oknem głównym programu. Następnie z menu wybrać [File->Open]. Krok 2. Odnaleźć pożądany plik ustawień *.CSV oraz wcisnąć przycisk Open.

20 6.8 Eksportowanie danych do karty Compact Flash Po zakończeniu tworzenia konfiguracji należy ją zapisać na nośniku CF. Krok 1. Wcisnąć przycisk Card Write w oknie głównym programu. Krok 2. Wcisnąć przycisk OK, aby zatwierdzić wykonywaną operację. W zależności od używanego komputera oraz karty CF zapis może potrwać 1-2 minuty. Krok 3. Po zakończeniu operacji wcisnąć przycisk OK. Aby poprawnie zakończyć instalację należy w bezpieczny sposób odmontować kartę CF z systemu operacyjnego. W tym celu należy odszukać wolumin karty w oknie eksploratora systemu oraz z menu rozwijanego wybrać opcję wysuń.

21 7. Edycja pliku *.CSV zamieszczonego na karcie Aby zaktualizować konfigurację karty należy całą jej zawartość skopiować do utworzonego w tym celu folderu na komputerze PC. Krok 1. Skopiować plik EV200.CSV oraz zawartość katalogów z karty do folderu na komputerze PC. Krok 2. Uruchomić oprogramowanie do konfiguracji EV-200M. Krok 3. Z menu wybrać [File->Open] Krok 4. Przejść do lokalizacji zawierającej pliki skopiowane z karty CF, a następnie zaznaczyć plik EV200.CSV. Jeśli plik nie jest widoczny w oknie należy w polu typy plików wybrać wszystkie rodzaje plików bądź EV200.csv. Krok 5. Zaznaczyć plik EV200.CSV a następnie wcisnąć przycisk Open. Krok 6. Wprowadzić nazwę projektu składającą się z maksimum 16 znaków, następnie wcisnąć przycisk OK. Krok 7. Przejść do zakładki Card Edit okna głównego.

22 Krok 8. Wcisnąć przycisk Start korespondujący z kopiowaniem zawartości folderu na komputerze do karty (PC->Card). Krok 9. Wcisnąć przycisk Path set, aby wywołać okno, które umożliwi wskazanie folderu zawierającego pliki komunikatów.
