BIBLIOTEKA. SADP IP Finder opis funkcji programu

Transkrypt

1 BIBLIOTEKA SADP IP Finder opis funkcji programu SADP (Serch Active Device Protocol) to proste narzędzie przeznaczone do obsługi rejestratorów Ultimax oraz Ultimax Hikvision, a także kamer Ulticam, serwerów Ultinet za pomocą komputera PC podłączonego do tej samej sieci lokalnej. Dzięki niemu w szybki i łatwy sposób zarządzać można parametrami sieciowymi podpiętych rejestratorów oraz kamer IP. Program pracuje na platformie Windows XP, Vista, 7. Pliki spakowane w archiwum WinRAR pobrać można TUTAJ. Przed uruchomieniem aplikacji zainstalować należy WinPcap dostarczony z programem. Sam SADP nie musi być instalowany. Wszystkie pliki powinny jednak znajdować się w jednym katalogu, który należy umieścić w ścieżce, z której nie zostanie łatwo skasowany. Skrót do pliku wykonywalnego można umieścić na pulpicie. SADP.exe Aby SADP mógł prawidłowo pracować, należy pozostawić włączoną tylko jedną kartę sieciową. Pozostałe urządzenia muszą być wyłączone.

2 Przykładowe rozwiązanie architektury sieciowej przedstawia schemat poniżej. Najczęściej okazuje się, że adresy IP urządzeń są nieznane lub nawet niewidoczne dla urządzeń sieciowych. Protokół SADP pracuje ciągle wykrywając urządzenia posiadające inne klasy adresu IP. Po uruchomieniu programu urządzenia zostaną wyszukane automatycznie. Okno składa się z kilku elementów: lista wyszukanych urządzeń oraz panel boczny na którym znajdują się pola informacyjne oraz pola do wprowadzania zmian i zapisywania ustawień. Jak widać na przykładzie poniżej wyszukane zostały 3 urządzenia: jedno posiada adres IP , a dwa nowo dodane posiadają ustawione firmowo adresy Zaznaczając na liście jeden z nich w polach po prawej stronie pojawią się szczegółowe informacje.

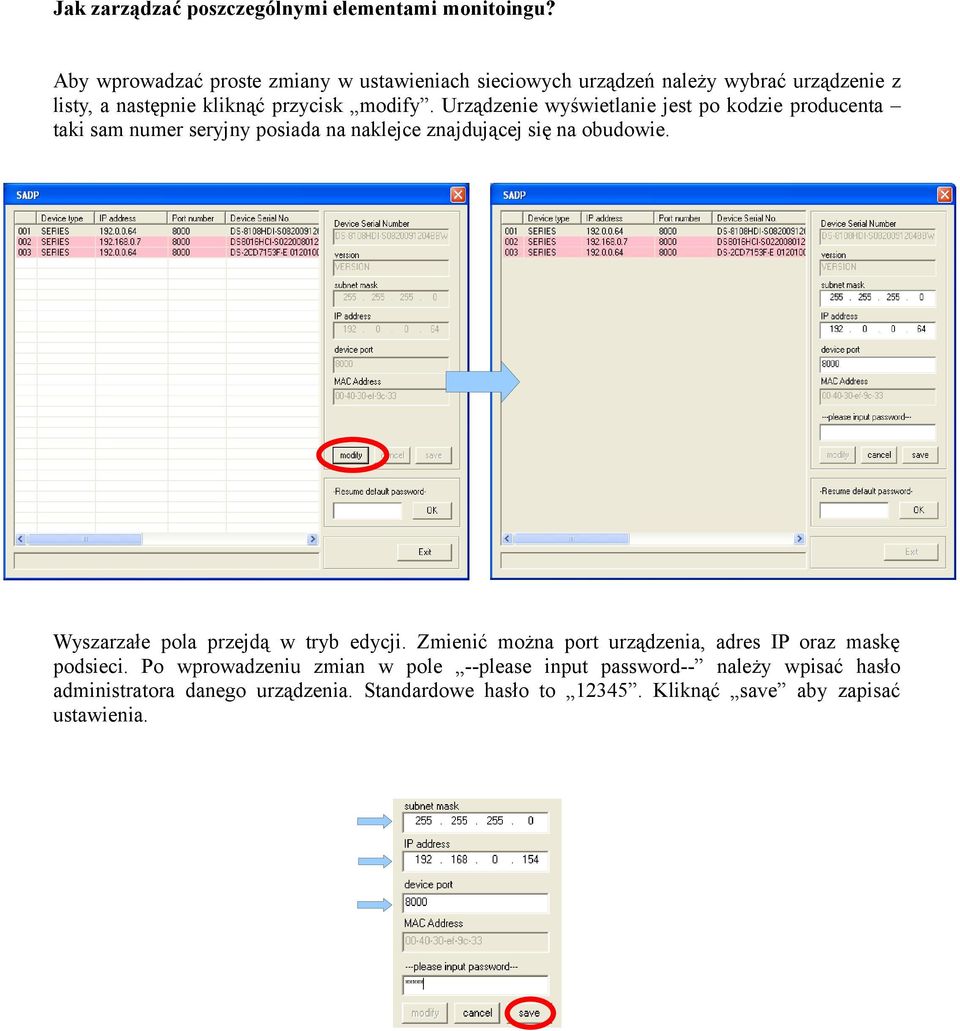

3 Jak zarządzać poszczególnymi elementami monitoingu? Aby wprowadzać proste zmiany w ustawieniach sieciowych urządzeń należy wybrać urządzenie z listy, a następnie kliknąć przycisk modify. Urządzenie wyświetlanie jest po kodzie producenta taki sam numer seryjny posiada na naklejce znajdującej się na obudowie. Wyszarzałe pola przejdą w tryb edycji. Zmienić można port urządzenia, adres IP oraz maskę podsieci. Po wprowadzeniu zmian w pole --please input password-- należy wpisać hasło administratora danego urządzenia. Standardowe hasło to Kliknąć save aby zapisać ustawienia.

4 Po zachowaniu zmian program odświeży listę urządzeń i wyświetli komunikat o udanym wprowadzeniu zmian. Analogiczne operacje wykonywać można dla wszystkich kompatybilnych urządzeń. Odzyskiwanie utraconego hasła. Zdarzyć się może, że hasło administratora na rejestratorze lub innym urządzeniu zostanie utracone. Konieczny w takim przypadku jest kontakt z instalatorem lub dystrybutorem. Oprócz dostarczenia niezbędnych dokumentów potwierdzających własność rejestratora i tożsamość właściciela, konieczne jest przekazanie numeru seryjnego, który odczytać można z programu SADP. W tym celu należy uruchomić program i wyszukać urządzenie w sieci lokalnej będzie ono widoczne bez względu na adres lub hasło. Następnie po odnalezieniu go należy spisać cały numer seryjny. Procedura odzyskiwania hasła trwa zwykle 1-2 dni roboczych. Po przekazaniu zapytania do działu technicznego, jako informację zwrotną właściciel otrzymuje kod odblokowujący. Kod ważny jest tylko przez jedną dobę (ważna jest data zapisana na rejestratorze). Otrzymany kod należy wprowadzić w programie SADP. Należy tak jak poprzednio uruchomić program, odnaleźć urządzenie, a następnie w polu resume default password wprowadzić otrzymany kod odblokowujący.

5 Po wprowadzeniu kodu zostanie przywrócone hasło pierwotne
