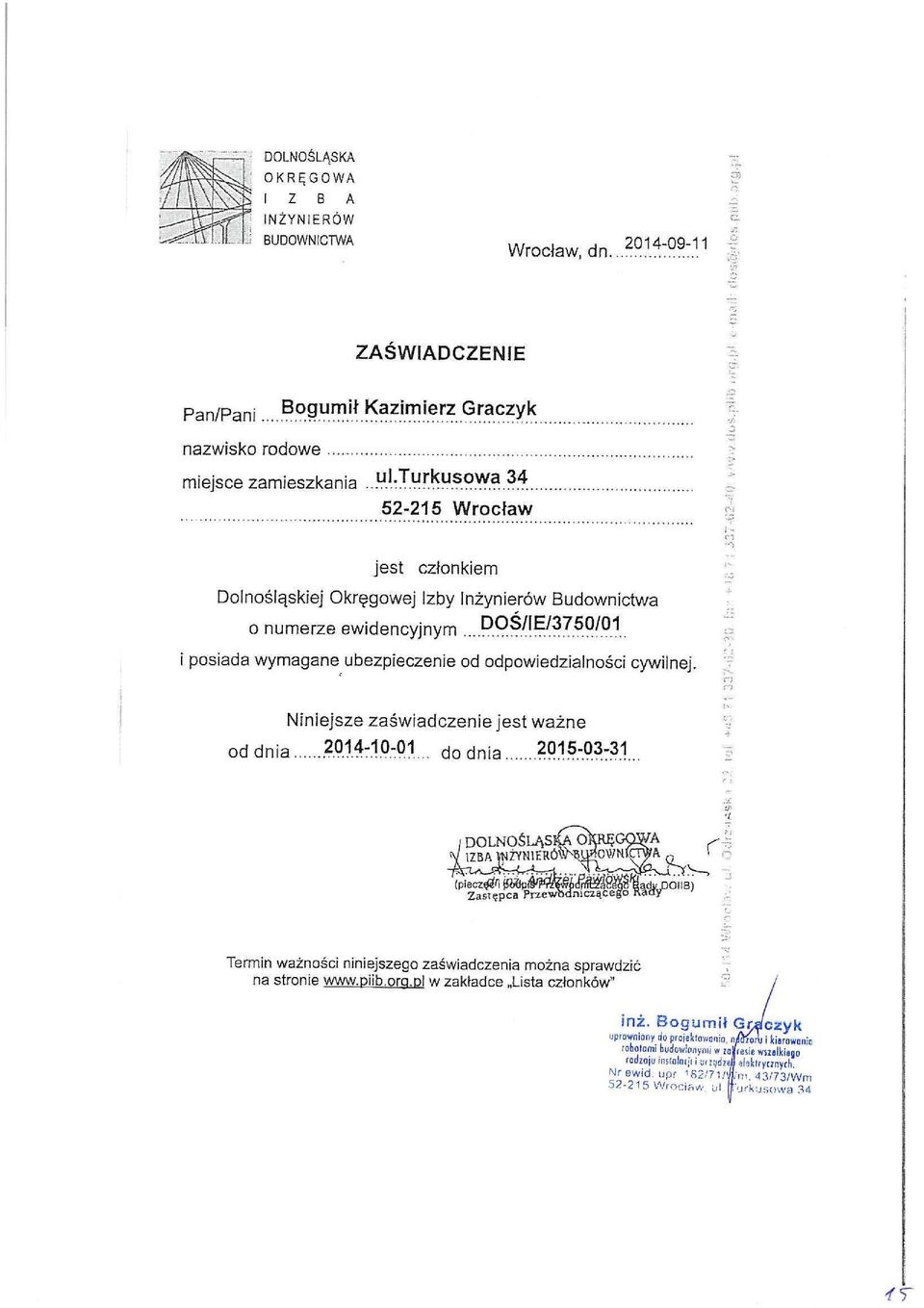

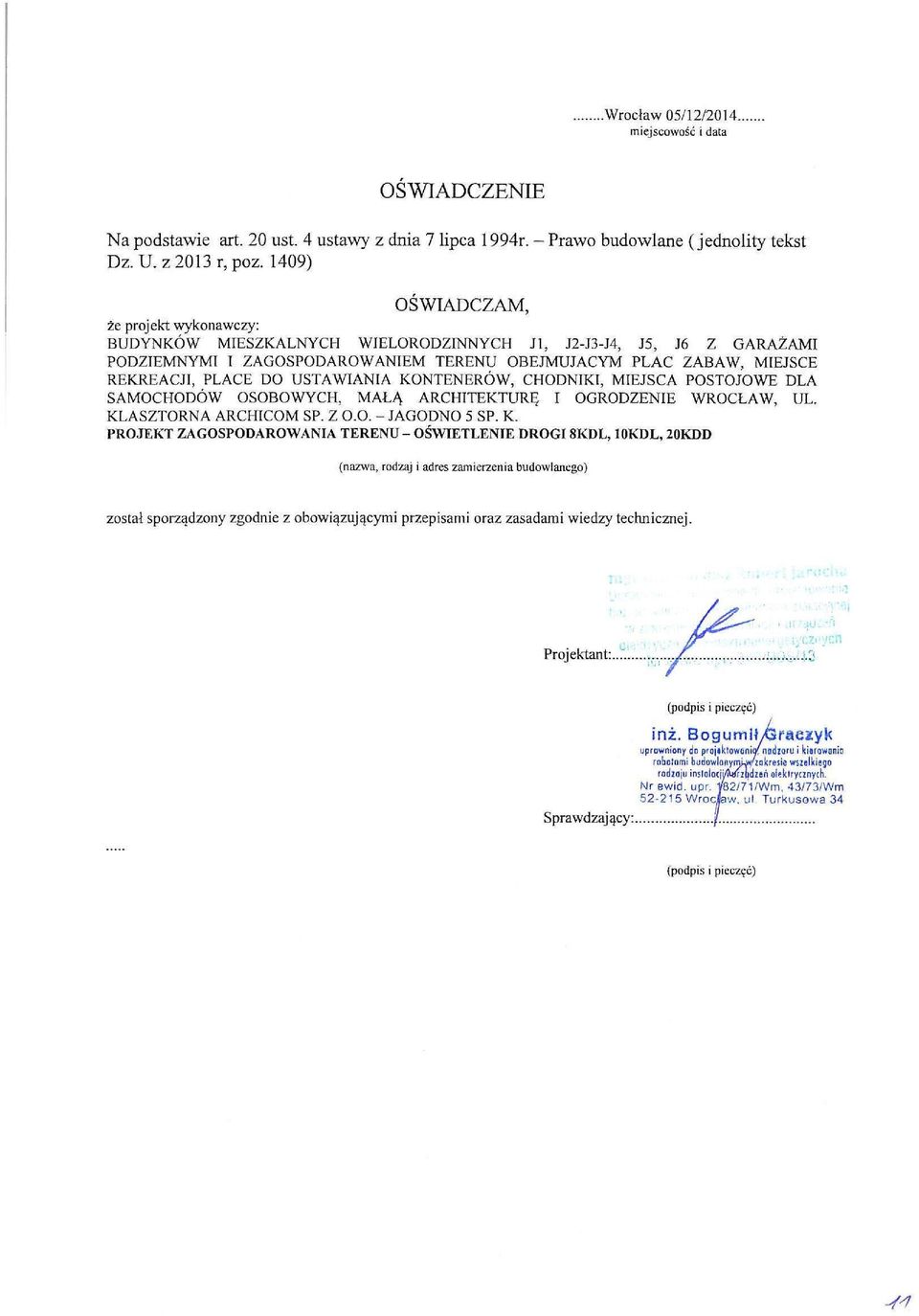

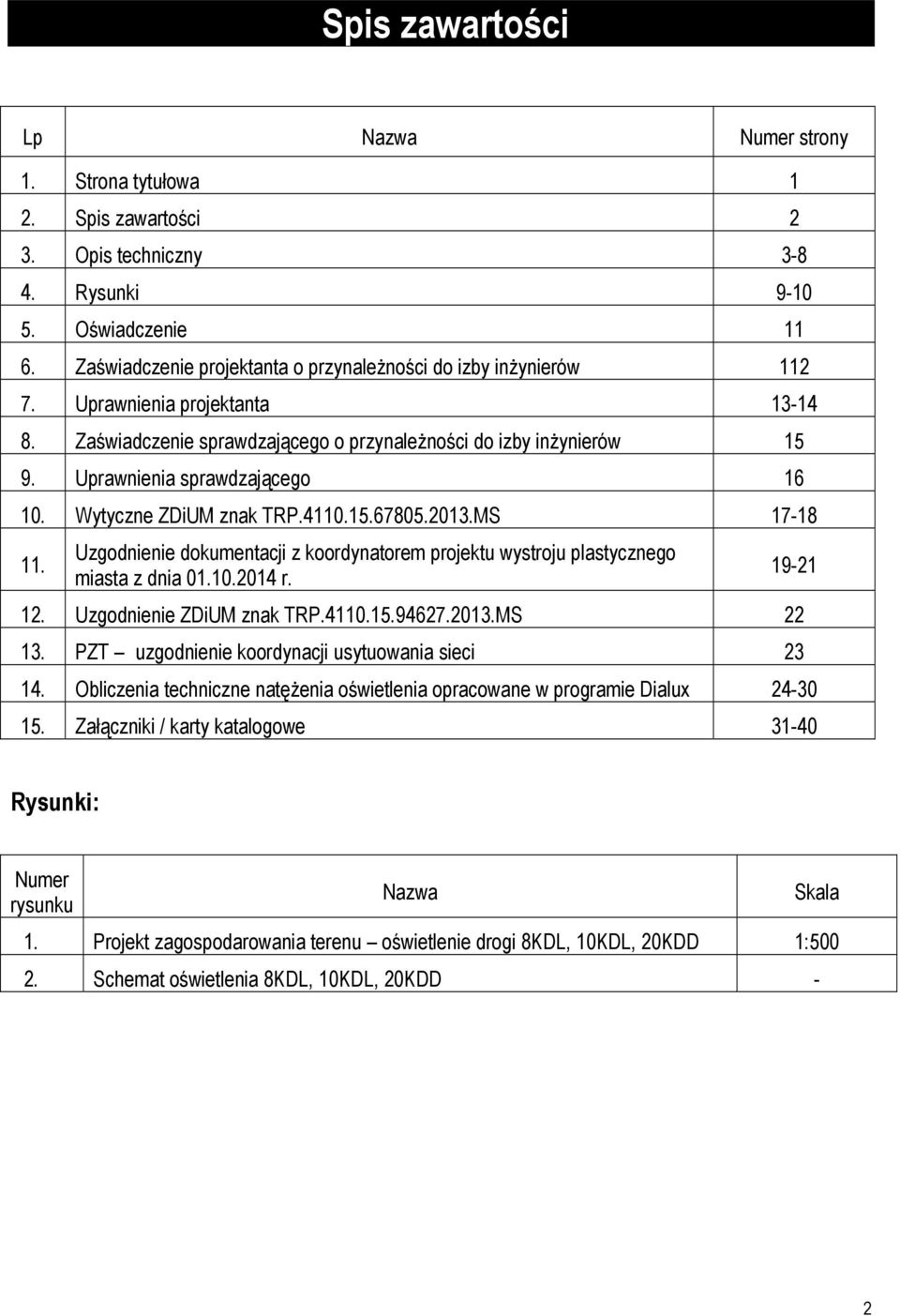

2 Spis zawartości Lp Nazwa Numer strony 1. Strona tytułowa 1 2. Spis zawartości 2 3. Opis techniczny Rysunki Oświadczenie Zaświadczenie projektanta o przynależności do izby inżynierów Uprawnienia projektanta Zaświadczenie sprawdzającego o przynależności do izby inżynierów Uprawnienia sprawdzającego Wytyczne ZDiUM znak TRP MS Uzgodnienie dokumentacji z koordynatorem projektu wystroju plastycznego miasta z dnia r. 12. Uzgodnienie ZDiUM znak TRP MS PZT uzgodnienie koordynacji usytuowania sieci Obliczenia techniczne natężenia oświetlenia opracowane w programie Dialux Załączniki / karty katalogowe Rysunki: Numer rysunku Nazwa Skala 1. Projekt zagospodarowania terenu oświetlenie drogi 8KDL, 10KDL, 20KDD 1: Schemat oświetlenia 8KDL, 10KDL, 20KDD - 2

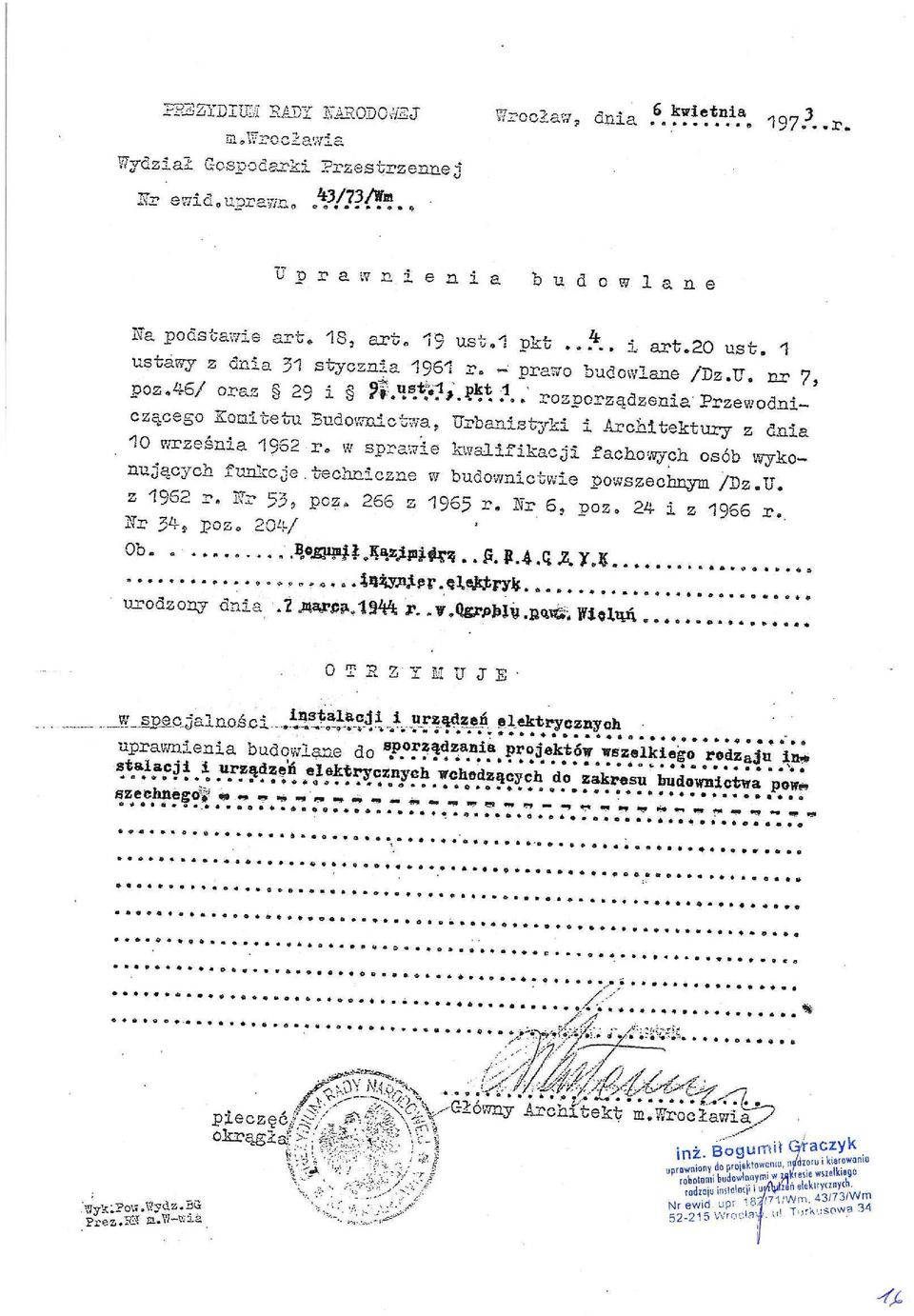

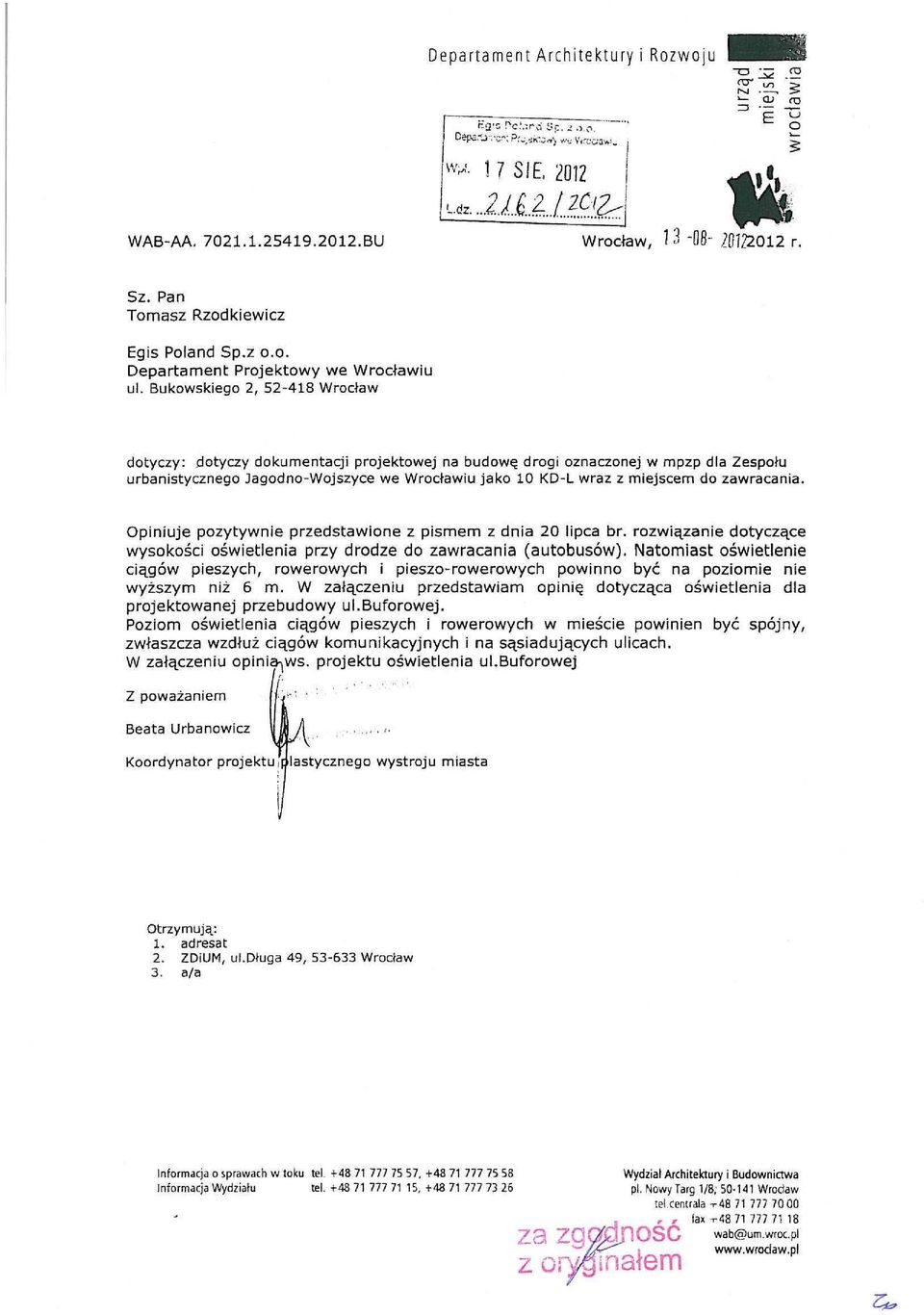

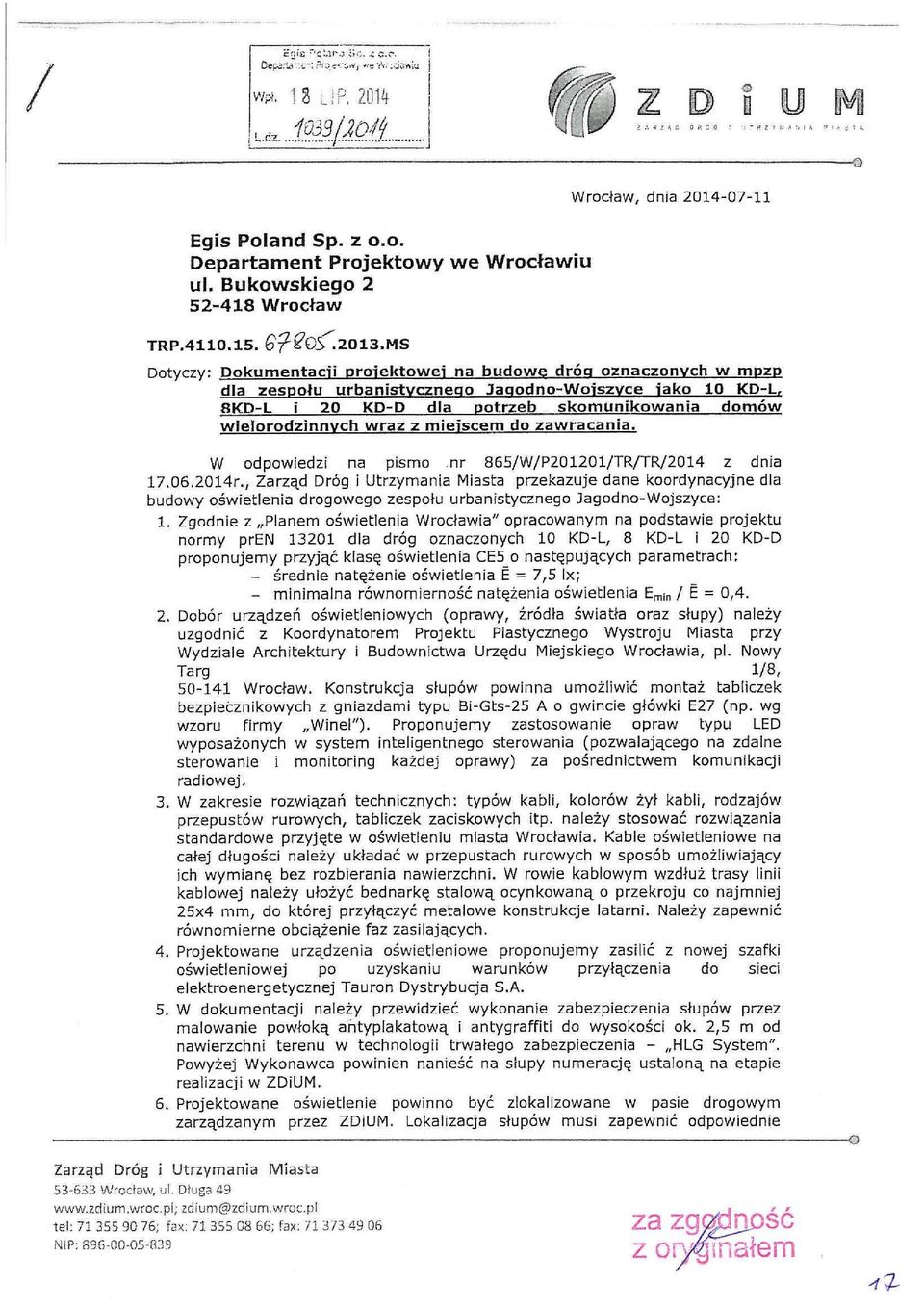

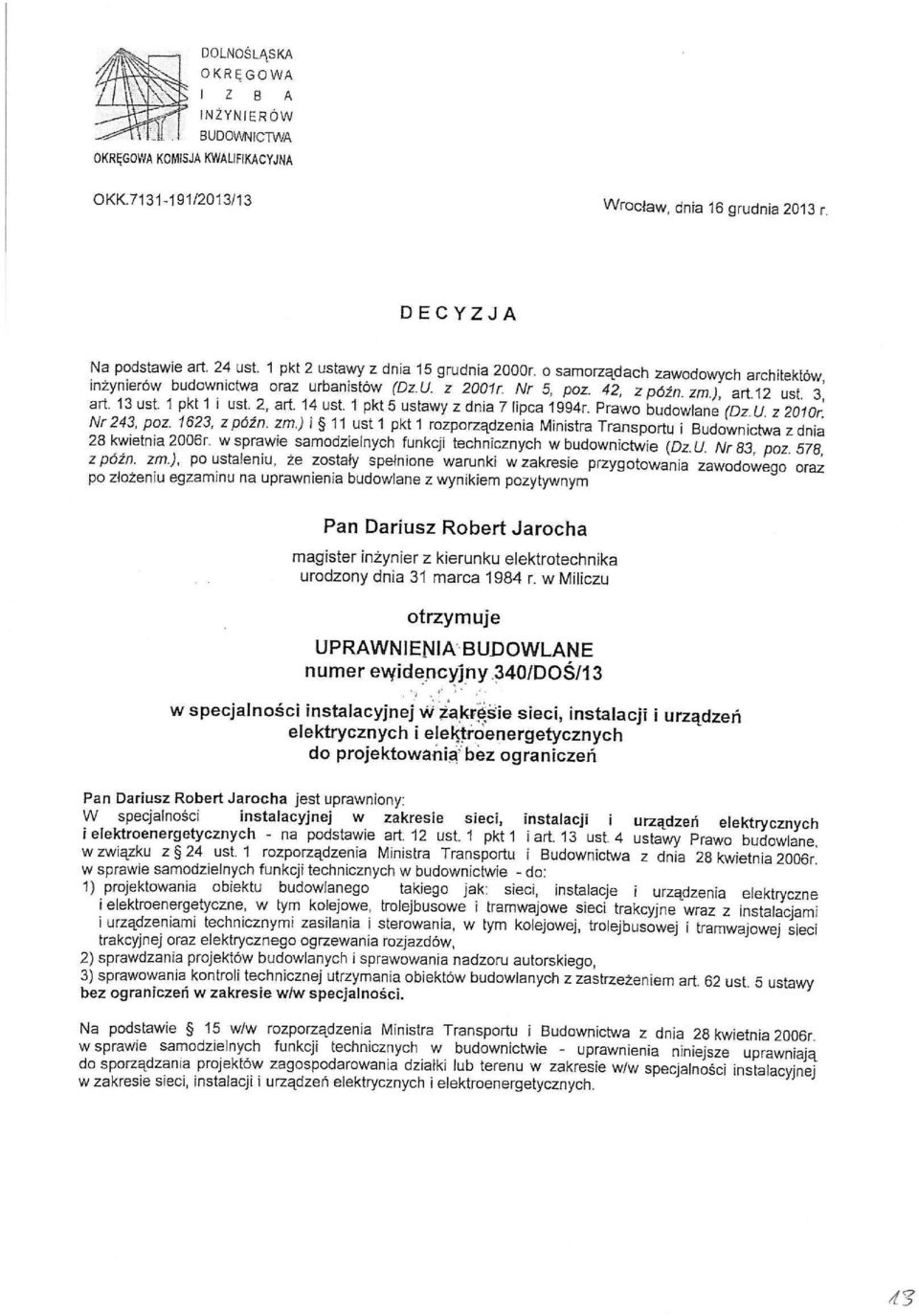

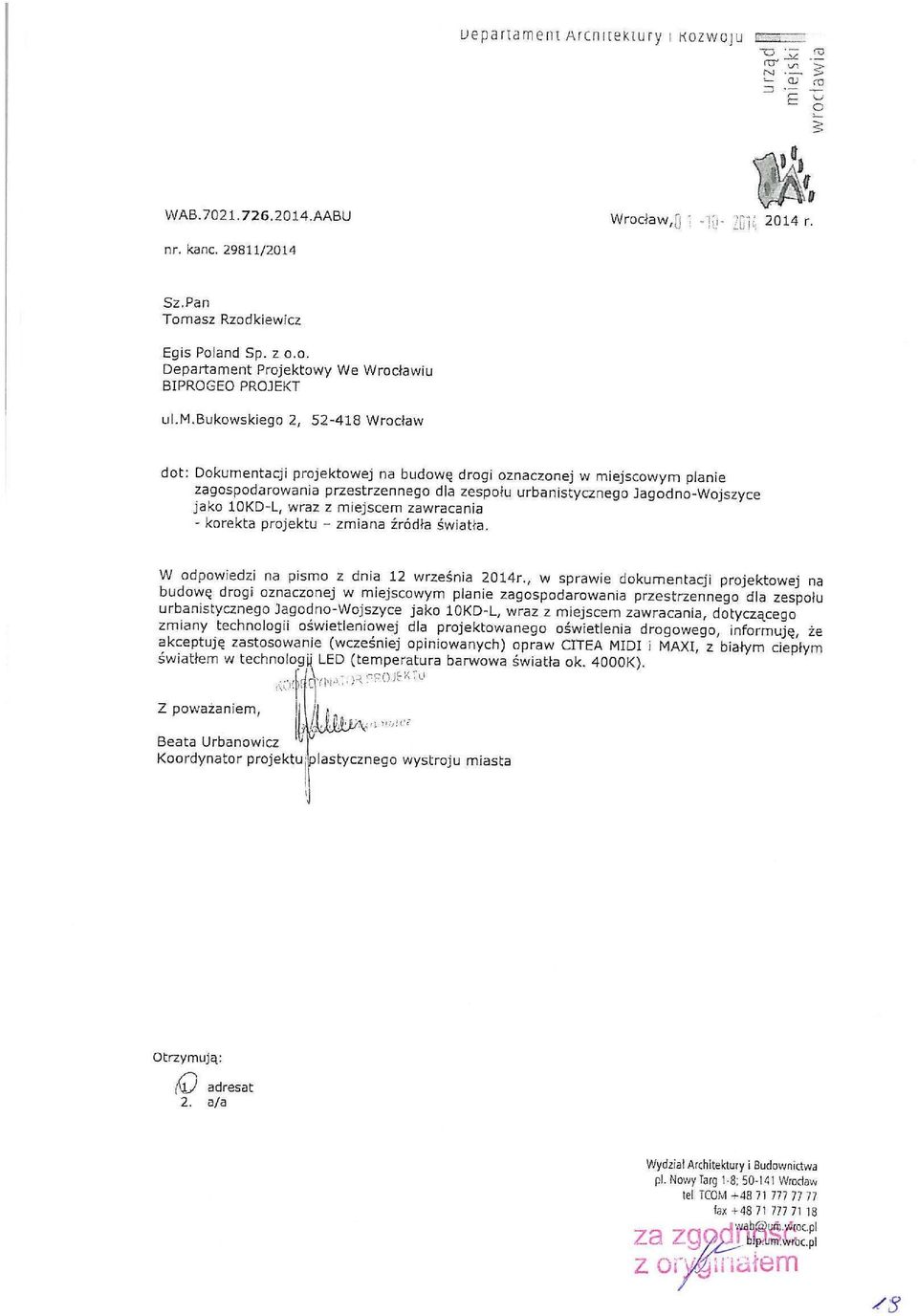

Uprawnienia sprawdzającego 16 10. Wytyczne ZDiUM znak TRP.4110.15.67805.2013.MS 17-18 11. Uzgodnienie dokumentacji z koordynatorem projektu wystroju plastycznego miasta z dnia 01.10.2014 r. 12.

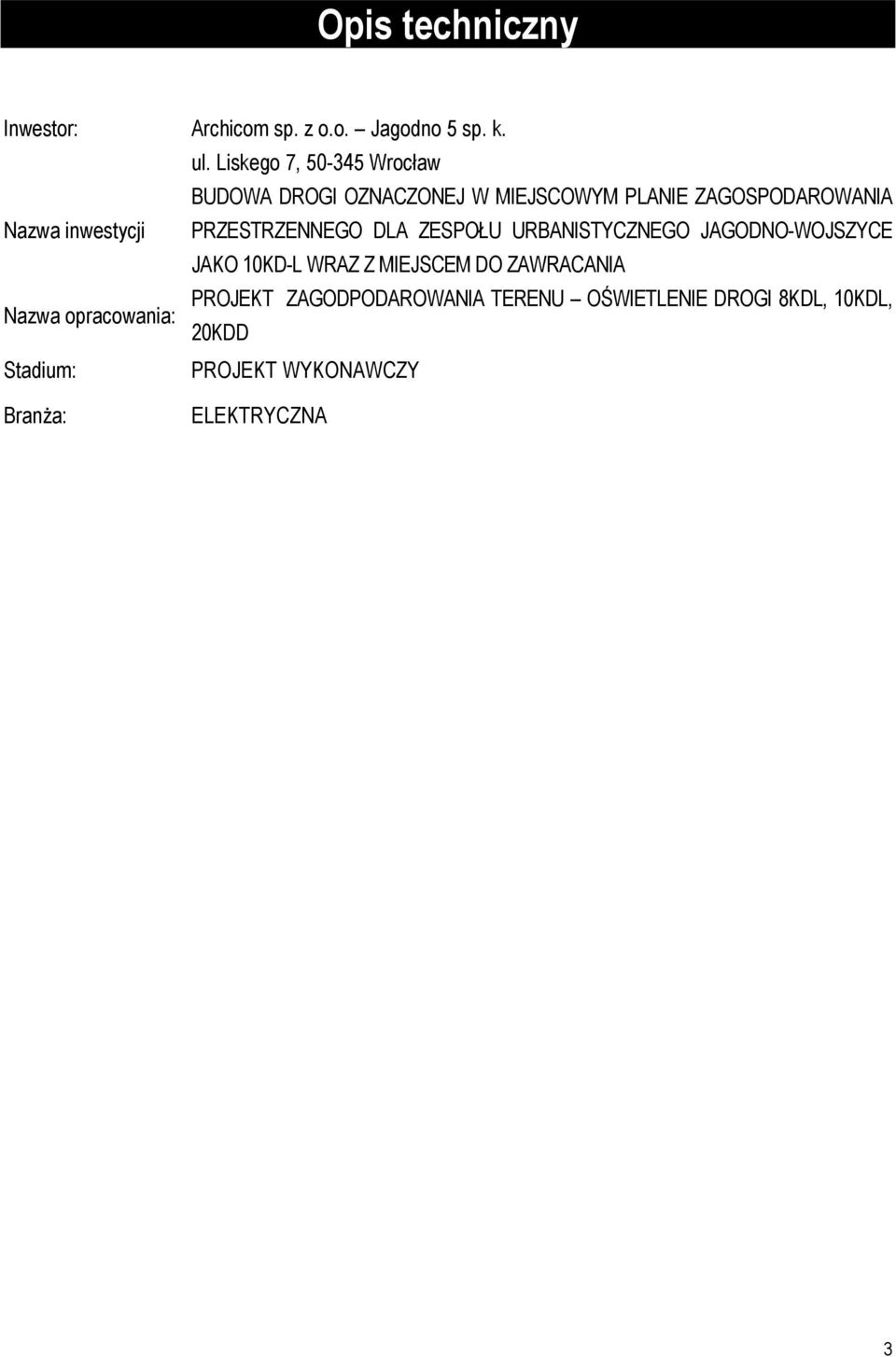

3 Opis techniczny Inwestor: Archicom sp. z o.o. Jagodno 5 sp. k. ul. Liskego 7, Wrocław BUDOWA DROGI OZNACZONEJ W MIEJSCOWYM PLANIE ZAGOSPODAROWANIA Nazwa inwestycji PRZESTRZENNEGO DLA ZESPOŁU URBANISTYCZNEGO JAGODNO-WOJSZYCE JAKO 10KD-L WRAZ Z MIEJSCEM DO ZAWRACANIA PROJEKT ZAGODPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, Nazwa opracowania: 20KDD Stadium: PROJEKT WYKONAWCZY Branża: ELEKTRYCZNA 3

inwestycji PRZESTRZENNEGO DLA ZESPOŁU URBANISTYCZNEGO JAGODNO-WOJSZYCE JAKO 10KD-L WRAZ Z MIEJSCEM DO

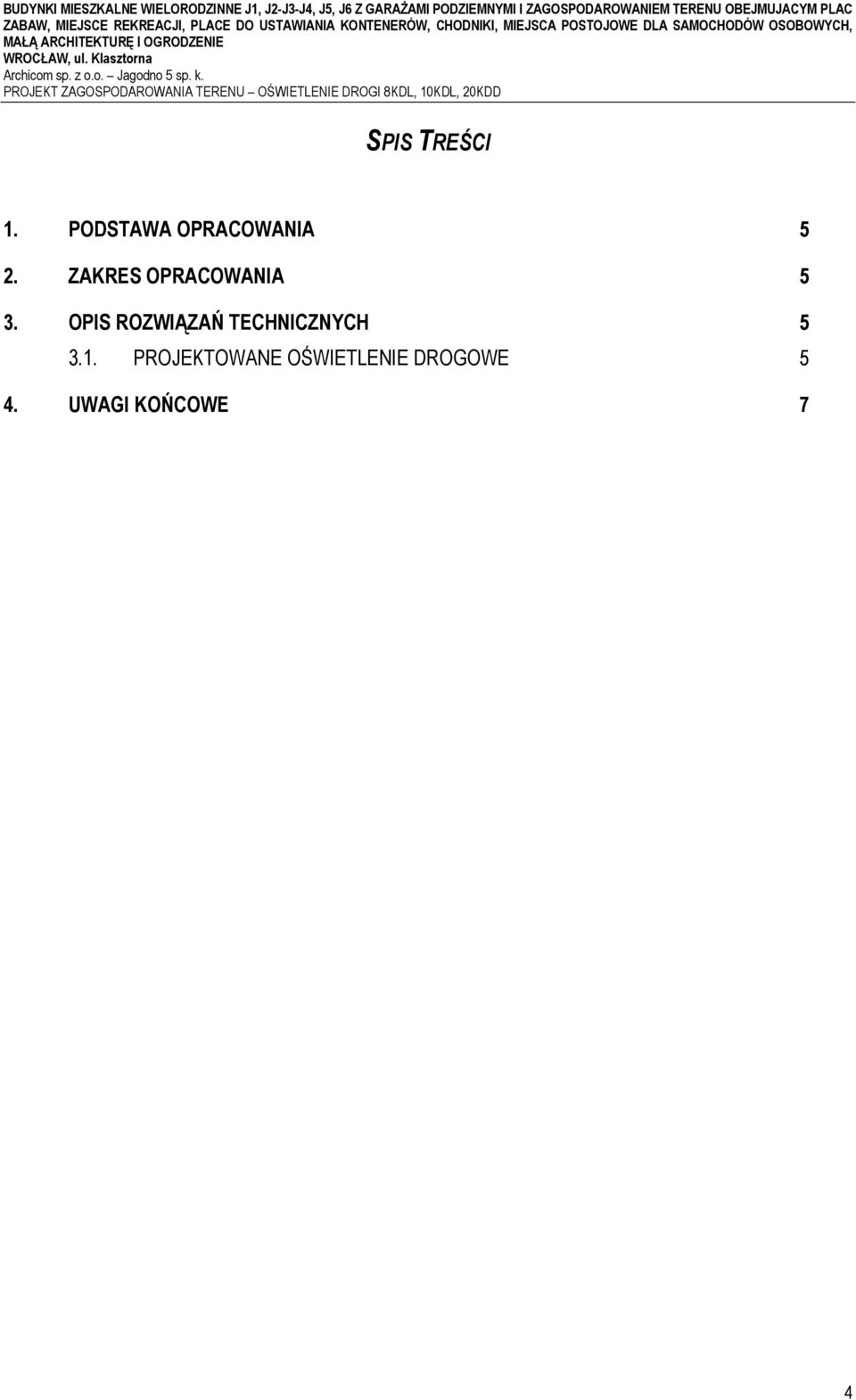

4 BUDYNKI MIESZKALNE WIELORODZINNE J1, J2-J3-J4, J5, J6 Z GARAŻAMI PODZIEMNYMI I ZAGOSPODAROWANIEM TERENU OBEJMUJACYM PLAC ZABAW, MIEJSCE REKREACJI, PLACE DO USTAWIANIA KONTENERÓW, CHODNIKI, MIEJSCA POSTOJOWE DLA SAMOCHODÓW OSOBOWYCH, MAŁĄ ARCHITEKTURĘ I OGRODZENIE WROCŁAW, ul. Klasztorna Archicom sp. z o.o. Jagodno 5 sp. k. PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD SPIS TREŚCI 1. PODSTAWA OPRACOWANIA 5 2. ZAKRES OPRACOWANIA 5 3. OPIS ROZWIĄZAŃ TECHNICZNYCH PROJEKTOWANE OŚWIETLENIE DROGOWE 5 4. UWAGI KOŃCOWE 7 4

ul. Klasztorna Archicom sp. z o.o. Jagodno 5 sp. k. PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD SPIS TREŚCI 1.

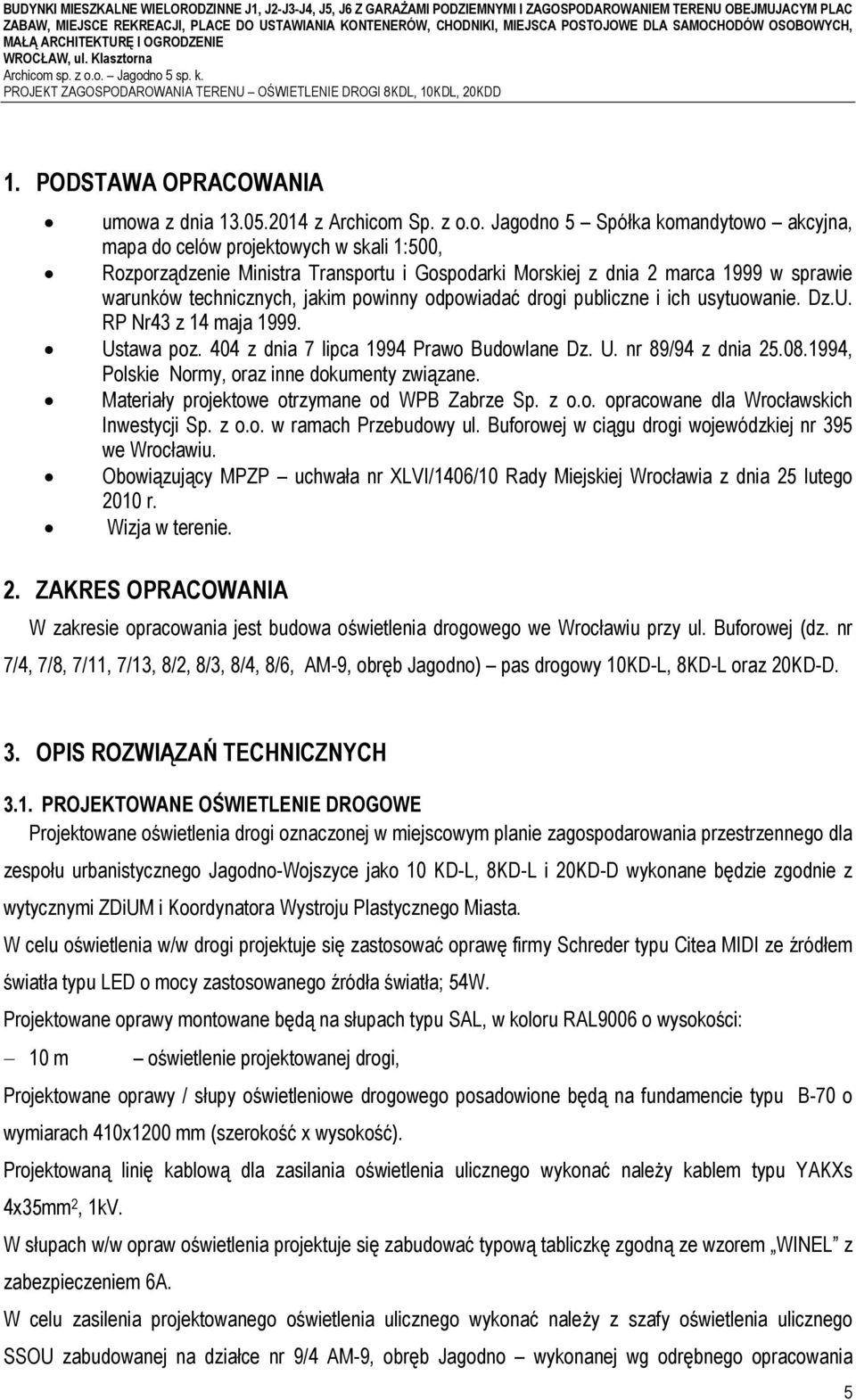

5 BUDYNKI MIESZKALNE WIELORODZINNE J1, J2-J3-J4, J5, J6 Z GARAŻAMI PODZIEMNYMI I ZAGOSPODAROWANIEM TERENU OBEJMUJACYM PLAC ZABAW, MIEJSCE REKREACJI, PLACE DO USTAWIANIA KONTENERÓW, CHODNIKI, MIEJSCA POSTOJOWE DLA SAMOCHODÓW OSOBOWYCH, MAŁĄ ARCHITEKTURĘ I OGRODZENIE WROCŁAW, ul. Klasztorna Archicom sp. z o.o. Jagodno 5 sp. k. PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD 1. PODSTAWA OPRACOWANIA umowa z dnia z Archicom Sp. z o.o. Jagodno 5 Spółka komandytowo akcyjna, mapa do celów projektowych w skali 1:500, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Dz.U. RP Nr43 z 14 maja Ustawa poz. 404 z dnia 7 lipca 1994 Prawo Budowlane Dz. U. nr 89/94 z dnia , Polskie Normy, oraz inne dokumenty związane. Materiały projektowe otrzymane od WPB Zabrze Sp. z o.o. opracowane dla Wrocławskich Inwestycji Sp. z o.o. w ramach Przebudowy ul. Buforowej w ciągu drogi wojewódzkiej nr 395 we Wrocławiu. Obowiązujący MPZP uchwała nr XLVI/1406/10 Rady Miejskiej Wrocławia z dnia 25 lutego 2010 r. Wizja w terenie. 2. ZAKRES OPRACOWANIA W zakresie opracowania jest budowa oświetlenia drogowego we Wrocławiu przy ul. Buforowej (dz. nr 7/4, 7/8, 7/11, 7/13, 8/2, 8/3, 8/4, 8/6, AM-9, obręb Jagodno) pas drogowy 10KD-L, 8KD-L oraz 20KD-D. 3. OPIS ROZWIĄZAŃ TECHNICZNYCH 3.1. PROJEKTOWANE OŚWIETLENIE DROGOWE Projektowane oświetlenia drogi oznaczonej w miejscowym planie zagospodarowania przestrzennego dla zespołu urbanistycznego Jagodno-Wojszyce jako 10 KD-L, 8KD-L i 20KD-D wykonane będzie zgodnie z wytycznymi ZDiUM i Koordynatora Wystroju Plastycznego Miasta. W celu oświetlenia w/w drogi projektuje się zastosować oprawę firmy Schreder typu Citea MIDI ze źródłem światła typu LED o mocy zastosowanego źródła światła; 54W. Projektowane oprawy montowane będą na słupach typu SAL, w koloru RAL9006 o wysokości: 10 m oświetlenie projektowanej drogi, Projektowane oprawy / słupy oświetleniowe drogowego posadowione będą na fundamencie typu B-70 o wymiarach 410x1200 mm (szerokość x wysokość). Projektowaną linię kablową dla zasilania oświetlenia ulicznego wykonać należy kablem typu YAKXs 4x35mm 2, 1kV. W słupach w/w opraw oświetlenia projektuje się zabudować typową tabliczkę zgodną ze wzorem WINEL z zabezpieczeniem 6A. W celu zasilenia projektowanego oświetlenia ulicznego wykonać należy z szafy oświetlenia ulicznego SSOU zabudowanej na działce nr 9/4 AM-9, obręb Jagodno wykonanej wg odrębnego opracowania 5

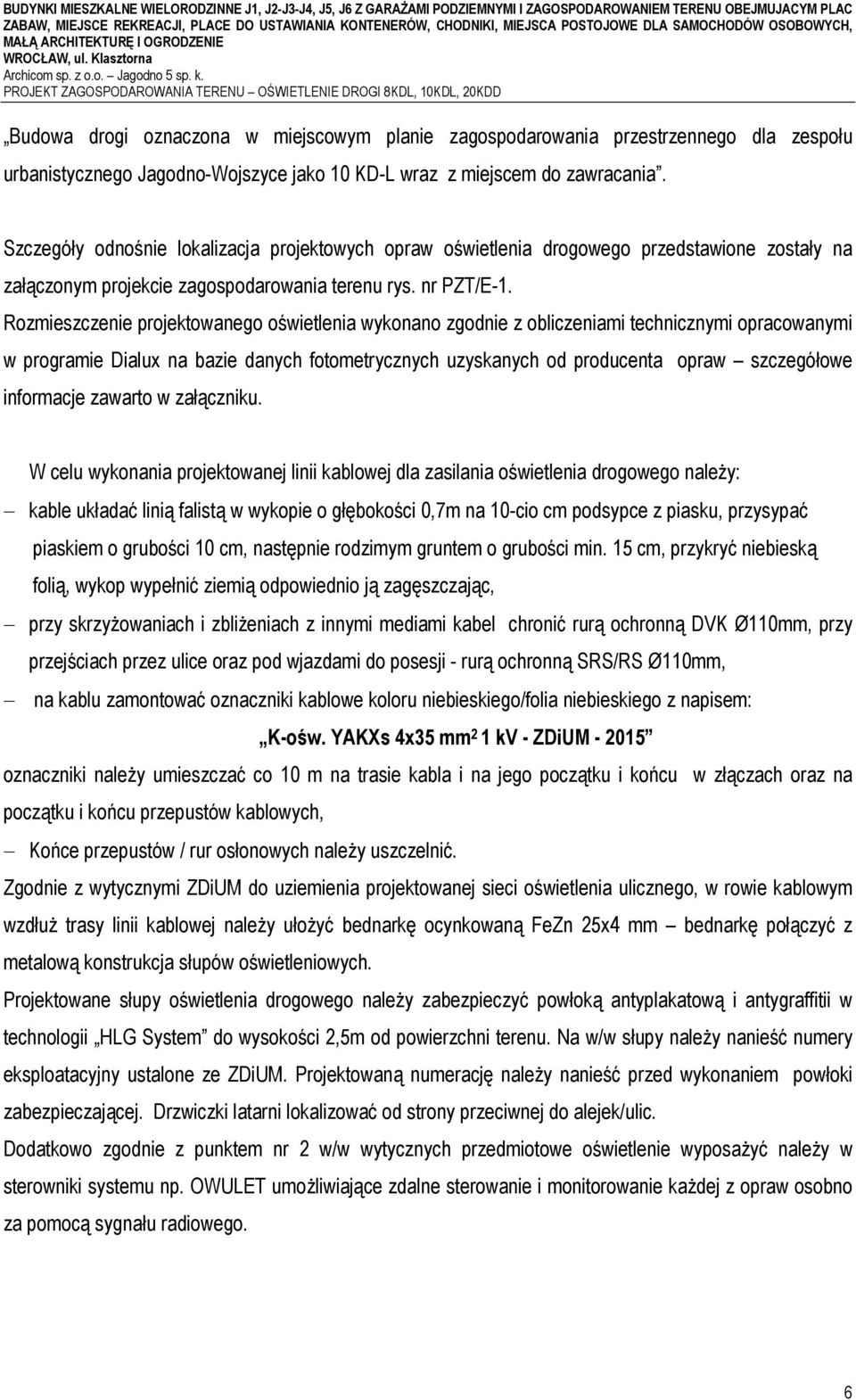

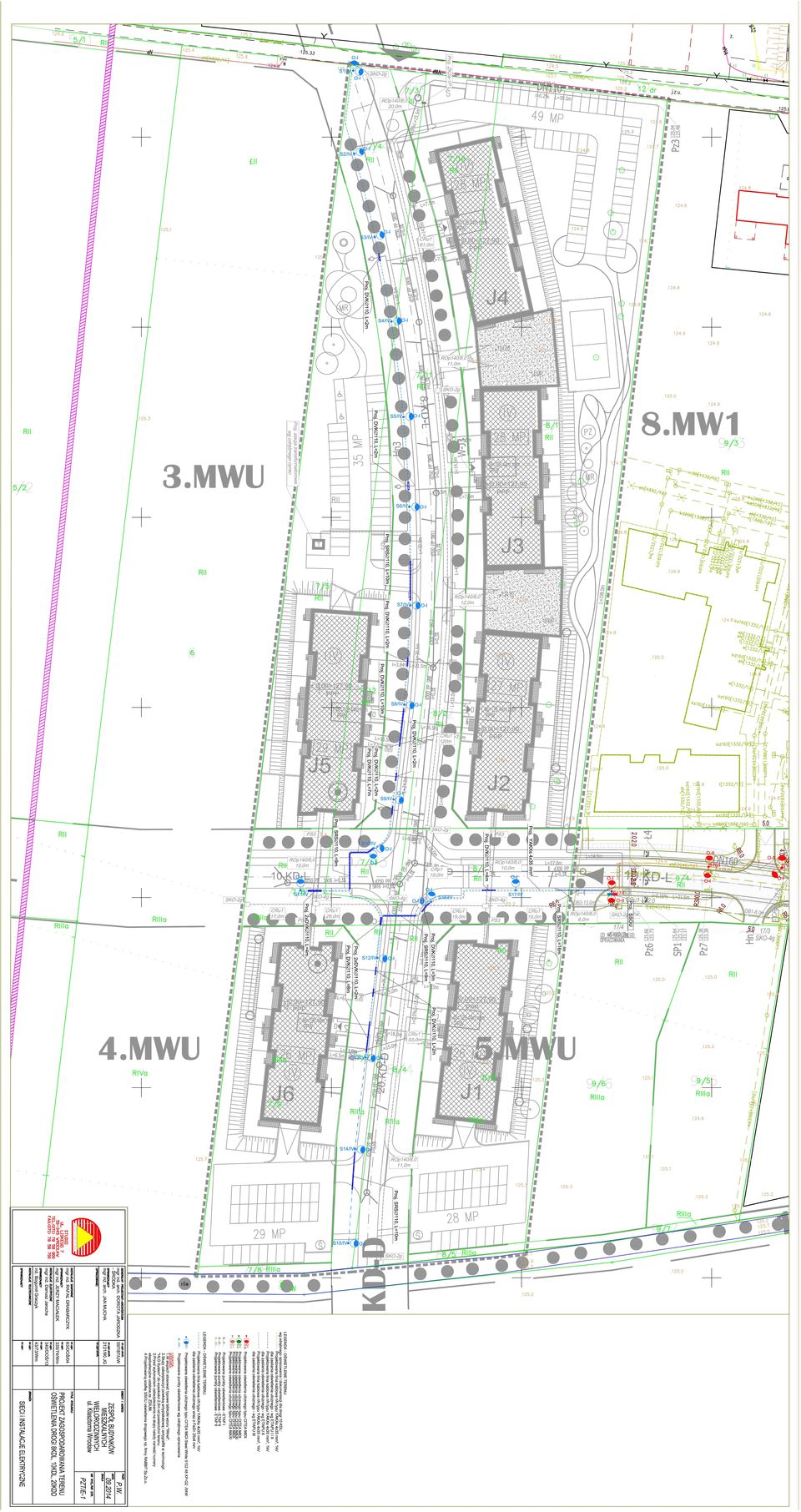

6 BUDYNKI MIESZKALNE WIELORODZINNE J1, J2-J3-J4, J5, J6 Z GARAŻAMI PODZIEMNYMI I ZAGOSPODAROWANIEM TERENU OBEJMUJACYM PLAC ZABAW, MIEJSCE REKREACJI, PLACE DO USTAWIANIA KONTENERÓW, CHODNIKI, MIEJSCA POSTOJOWE DLA SAMOCHODÓW OSOBOWYCH, MAŁĄ ARCHITEKTURĘ I OGRODZENIE WROCŁAW, ul. Klasztorna Archicom sp. z o.o. Jagodno 5 sp. k. PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD Budowa drogi oznaczona w miejscowym planie zagospodarowania przestrzennego dla zespołu urbanistycznego Jagodno-Wojszyce jako 10 KD-L wraz z miejscem do zawracania. Szczegóły odnośnie lokalizacja projektowych opraw oświetlenia drogowego przedstawione zostały na załączonym projekcie zagospodarowania terenu rys. nr PZT/E-1. Rozmieszczenie projektowanego oświetlenia wykonano zgodnie z obliczeniami technicznymi opracowanymi w programie Dialux na bazie danych fotometrycznych uzyskanych od producenta opraw szczegółowe informacje zawarto w załączniku. W celu wykonania projektowanej linii kablowej dla zasilania oświetlenia drogowego należy: kable układać linią falistą w wykopie o głębokości 0,7m na 10-cio cm podsypce z piasku, przysypać piaskiem o grubości 10 cm, następnie rodzimym gruntem o grubości min. 15 cm, przykryć niebieską folią, wykop wypełnić ziemią odpowiednio ją zagęszczając, przy skrzyżowaniach i zbliżeniach z innymi mediami kabel chronić rurą ochronną DVK Ø110mm, przy przejściach przez ulice oraz pod wjazdami do posesji - rurą ochronną SRS/RS Ø110mm, na kablu zamontować oznaczniki kablowe koloru niebieskiego/folia niebieskiego z napisem: K-ośw. YAKXs 4x35 mm 2 1 kv - ZDiUM oznaczniki należy umieszczać co 10 m na trasie kabla i na jego początku i końcu w złączach oraz na początku i końcu przepustów kablowych, Końce przepustów / rur osłonowych należy uszczelnić. Zgodnie z wytycznymi ZDiUM do uziemienia projektowanej sieci oświetlenia ulicznego, w rowie kablowym wzdłuż trasy linii kablowej należy ułożyć bednarkę ocynkowaną FeZn 25x4 mm bednarkę połączyć z metalową konstrukcja słupów oświetleniowych. Projektowane słupy oświetlenia drogowego należy zabezpieczyć powłoką antyplakatową i antygraffitii w technologii HLG System do wysokości 2,5m od powierzchni terenu. Na w/w słupy należy nanieść numery eksploatacyjny ustalone ze ZDiUM. Projektowaną numerację należy nanieść przed wykonaniem powłoki zabezpieczającej. Drzwiczki latarni lokalizować od strony przeciwnej do alejek/ulic. Dodatkowo zgodnie z punktem nr 2 w/w wytycznych przedmiotowe oświetlenie wyposażyć należy w sterowniki systemu np. OWULET umożliwiające zdalne sterowanie i monitorowanie każdej z opraw osobno za pomocą sygnału radiowego. 6

PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD Budowa drogi oznaczona w miejscowym planie zagospodarowania przestrzennego dla zespołu urbanistycznego Jagodno-Wojszyce jako 10

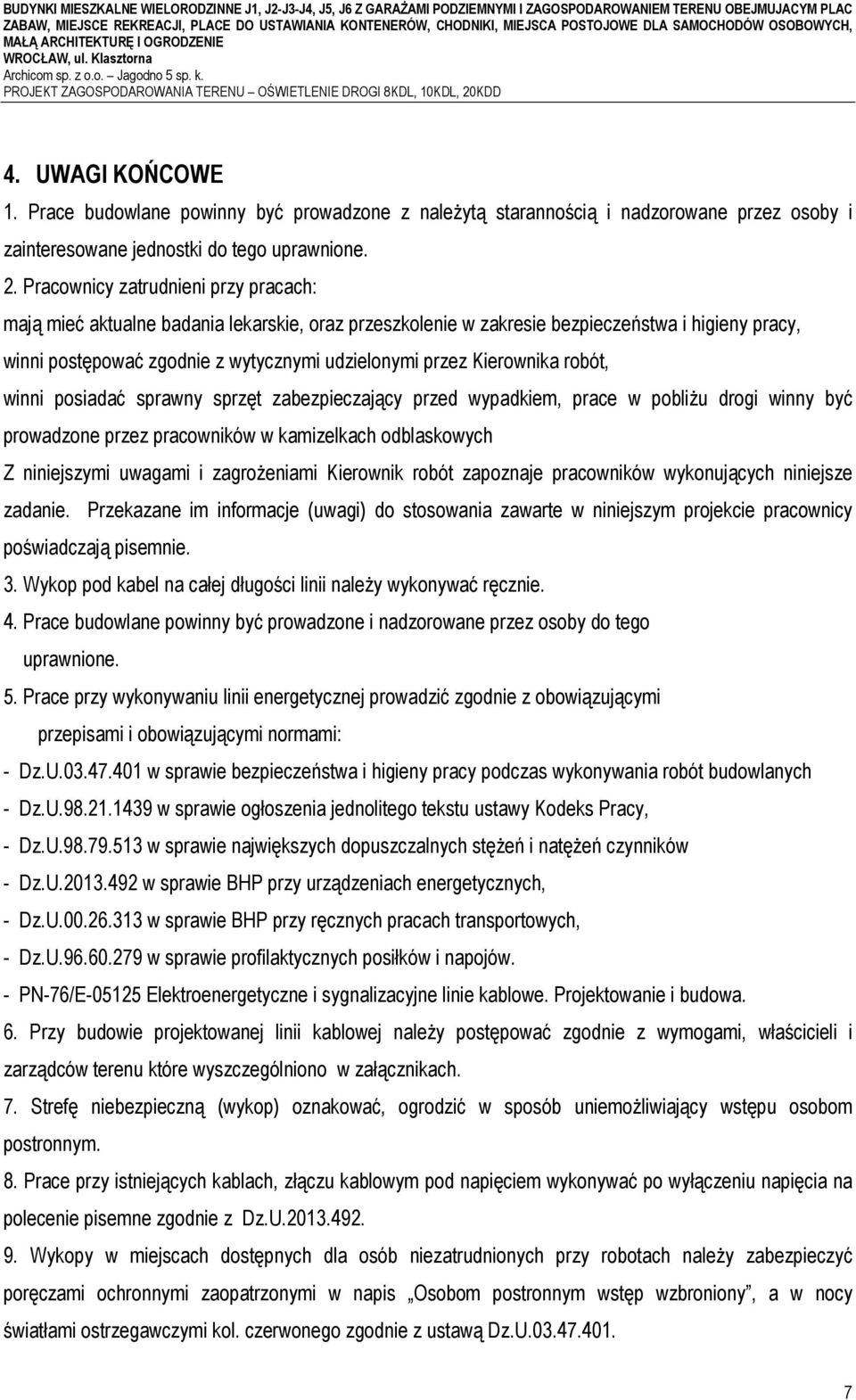

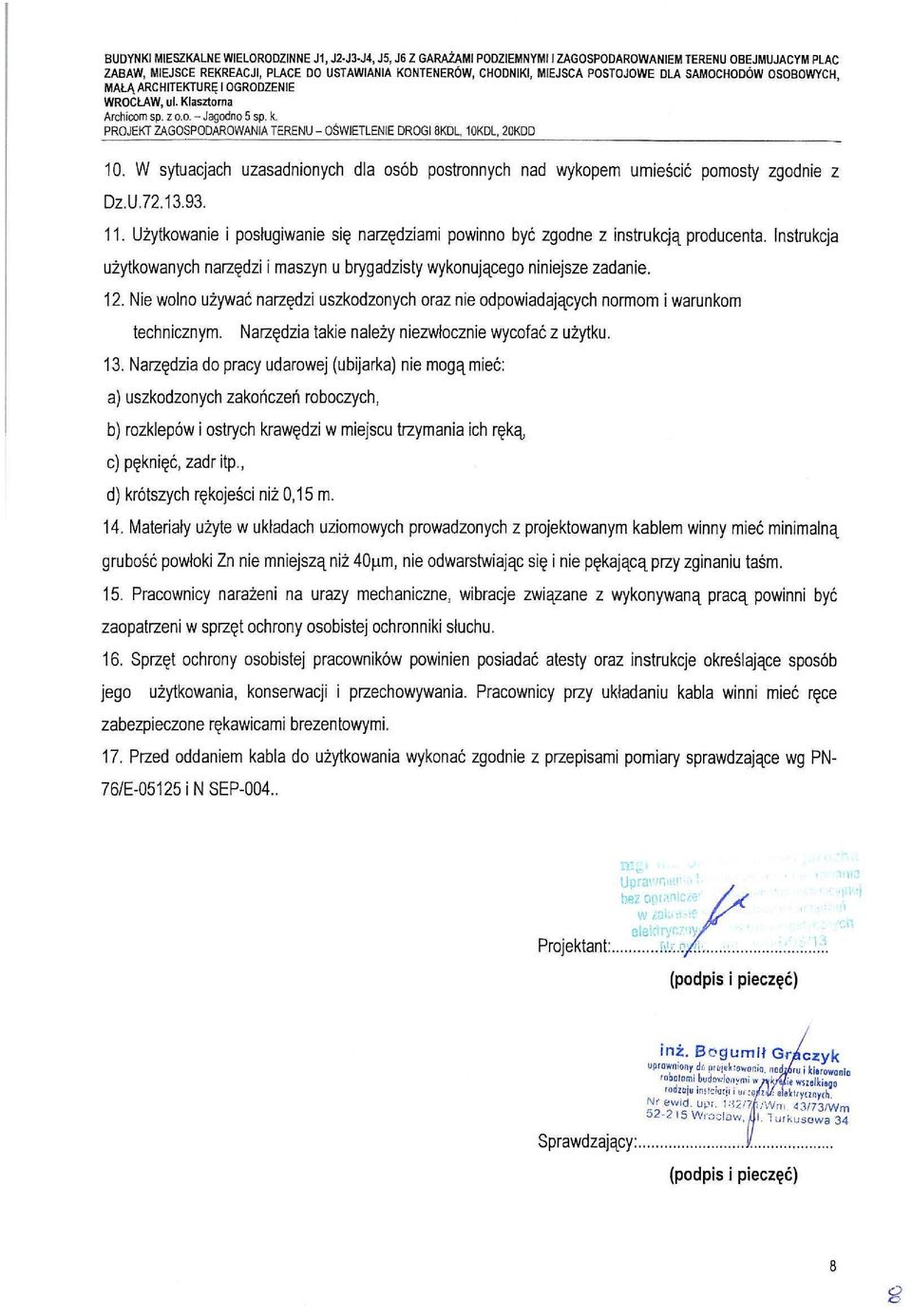

7 BUDYNKI MIESZKALNE WIELORODZINNE J1, J2-J3-J4, J5, J6 Z GARAŻAMI PODZIEMNYMI I ZAGOSPODAROWANIEM TERENU OBEJMUJACYM PLAC ZABAW, MIEJSCE REKREACJI, PLACE DO USTAWIANIA KONTENERÓW, CHODNIKI, MIEJSCA POSTOJOWE DLA SAMOCHODÓW OSOBOWYCH, MAŁĄ ARCHITEKTURĘ I OGRODZENIE WROCŁAW, ul. Klasztorna Archicom sp. z o.o. Jagodno 5 sp. k. PROJEKT ZAGOSPODAROWANIA TERENU OŚWIETLENIE DROGI 8KDL, 10KDL, 20KDD 4. UWAGI KOŃCOWE 1. Prace budowlane powinny być prowadzone z należytą starannością i nadzorowane przez osoby i zainteresowane jednostki do tego uprawnione. 2. Pracownicy zatrudnieni przy pracach: mają mieć aktualne badania lekarskie, oraz przeszkolenie w zakresie bezpieczeństwa i higieny pracy, winni postępować zgodnie z wytycznymi udzielonymi przez Kierownika robót, winni posiadać sprawny sprzęt zabezpieczający przed wypadkiem, prace w pobliżu drogi winny być prowadzone przez pracowników w kamizelkach odblaskowych Z niniejszymi uwagami i zagrożeniami Kierownik robót zapoznaje pracowników wykonujących niniejsze zadanie. Przekazane im informacje (uwagi) do stosowania zawarte w niniejszym projekcie pracownicy poświadczają pisemnie. 3. Wykop pod kabel na całej długości linii należy wykonywać ręcznie. 4. Prace budowlane powinny być prowadzone i nadzorowane przez osoby do tego uprawnione. 5. Prace przy wykonywaniu linii energetycznej prowadzić zgodnie z obowiązującymi przepisami i obowiązującymi normami: - Dz.U w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych - Dz.U w sprawie ogłoszenia jednolitego tekstu ustawy Kodeks Pracy, - Dz.U w sprawie największych dopuszczalnych stężeń i natężeń czynników - Dz.U w sprawie BHP przy urządzeniach energetycznych, - Dz.U w sprawie BHP przy ręcznych pracach transportowych, - Dz.U w sprawie profilaktycznych posiłków i napojów. - PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 6. Przy budowie projektowanej linii kablowej należy postępować zgodnie z wymogami, właścicieli i zarządców terenu które wyszczególniono w załącznikach. 7. Strefę niebezpieczną (wykop) oznakować, ogrodzić w sposób uniemożliwiający wstępu osobom postronnym. 8. Prace przy istniejących kablach, złączu kablowym pod napięciem wykonywać po wyłączeniu napięcia na polecenie pisemne zgodnie z Dz.U Wykopy w miejscach dostępnych dla osób niezatrudnionych przy robotach należy zabezpieczyć poręczami ochronnymi zaopatrzonymi w napis Osobom postronnym wstęp wzbroniony, a w nocy światłami ostrzegawczymi kol. czerwonego zgodnie z ustawą Dz.U

UWAGI KOŃCOWE 1. Prace budowlane powinny być prowadzone z należytą starannością i nadzorowane przez osoby i zainteresowane jednostki do tego uprawnione. 2.
