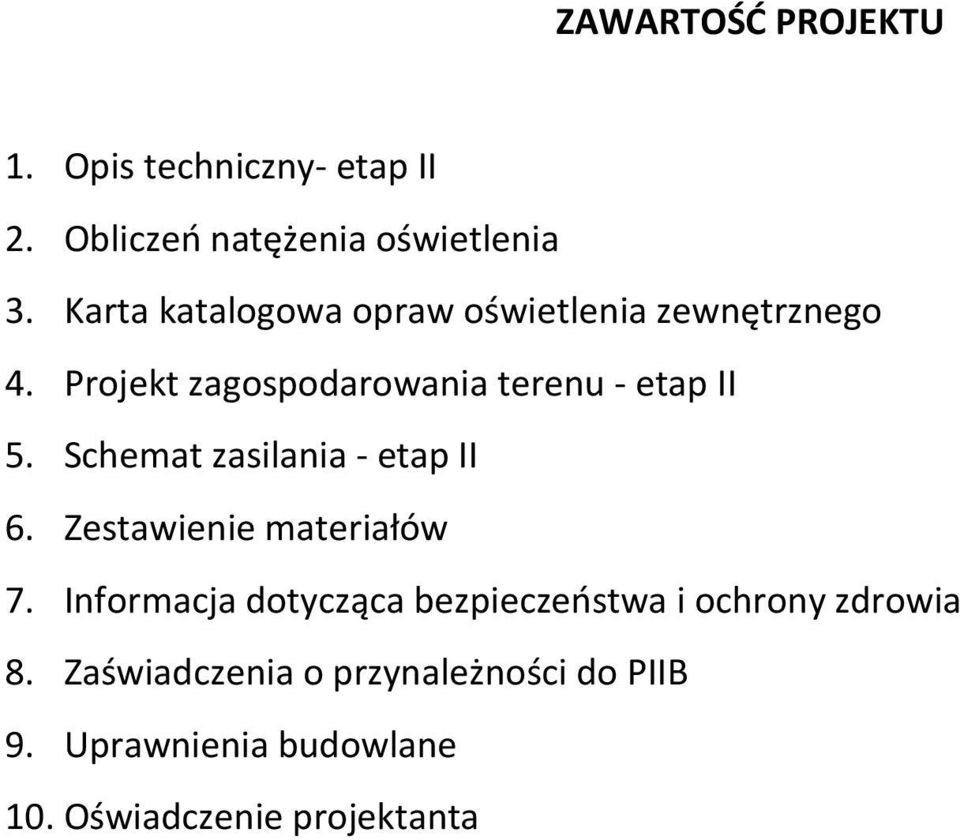

1 ZAWARTOŚĆ PROJEKTU 1. Opis techniczny- etap II 2. Obliczeń natężenia oświetlenia 3. Karta katalogowa opraw oświetlenia zewnętrznego 4. Projekt zagospodarowania terenu - etap II 5. Schemat zasilania - etap II 6. Zestawienie materiałów 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 8. Zaświadczenia o przynależności do PIIB 9. Uprawnienia budowlane 10. Oświadczenie projektanta

Schemat zasilania - etap II 6. Zestawienie materiałów 7.

2 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania. Zakres niniejszego opracowania stanowi budowa drugiego etapu oświetlenia parkingów, wiat handlowych oraz zasilania zestawów gniazd roboczych przy wiatach handlowych na targowisku w miejscowości Nowogród na dz. nr: 626/2 i Zasilanie budynku w energię elektryczną. Projektowane oświetlenie należy zasilić z projektowanych słupów oświetleniowych wg. opracowania etapu I. Moc do zasilania projektowanych słupów oraz oświetlenia wiaty zostało zarezerwowane w pierwszym etapie budowy. 3. Oświetlenie parkingu Do oświetlenia parkingu przyjęto przykładowo słupy wysokości 10m firmy Elektromontaż Rzeszów S.A. typ: S-110P z prefabrykowanym fundamentem i wysięgnikiem do montażu dwóch opraw. Słupy należy rozmieścić zgodnie z zagospodarowaniem terenu. Na słupach należy zamontować wysięgniki umożliwiające zamontowanie dwóch naświetlaczy asymetrycznych Lug S.A. ZM.015 PowerLug MH Asym. z lampą 400W. Projektowane słupy obwodu nr 2 należy podłączyć do słupa nr 5 w projektowane w etapie I, a projektowane słupy obwodu nr 3 należy podłączyć do słupa nr 6 w projektowane w etapie I. Na słupie nr 4 etapu II należy zamontować wysięgnik z czterema oprawami oświetleniowymi Lug S.A. ZM.015 PowerLug MH Asym. z lampą 400W. Wzdłuż linii rozmieszczenia słupów ułożyć bednarkę FeZn 25x4mm oraz wykonać uziemienie każdego ze słupów. Wartość uziemienia nie może przekraczać wartości równej 10Ω. Do zasilania słupów oświetleniowych zaprojektowano kabel YAKXs4x35mm 2. Łączenie przewodów wykonywać w tabliczkach bezpiecznikowych w słupach TB-2. Dodatkowo przewidziano trzy rozdzielnie RN-4 wyposażone w zestawy gniazd tablicowych 32A/3f i 1x16A/1f umiejscowione w szafce RN-4. Do zasilania wyżej wymienionych rozdzielni zaprojektowano kabel YKY 5x10mm 2. Wykonać miejscowe uziemienie rozdzielni R 10Ω Kabel należy układać zgodnie z rysunkiem i normą PN 76/E Kable ułożyć po zwymiarowanej trasie według rysunku w rowie na głębokości 0,7m na podsypce z piasku

Nowogród na dz. nr: 626/2 i 245. 2. Zasilanie budynku w energię elektryczną. Projektowane oświetlenie należy zasilić z projektowanych słupów oświetleniowych wg. opracowania etapu I.

3 grubości 10cm. Kabel układać linią falistą. Po ułożeniu kabel zasypać 10 cm warstwą piasku i przykryć folią koloru niebieskiego. W miejscach skrzyżowania tras kabli z istniejącymi sieciami kanalizacyjnymi, innymi ziemnymi instalacjami i kablami oraz projektowanymi jezdniami kabel układać w rurze osłonowej SRS 110 i DVK Oświetlenie wiaty handlowej Pod wiatami handlowymi zaprojektowano oświetlenie w oparciu o oprawy Atlantyk 3 2x36W T8 firmy LUG. Oprawy należy zwiesić do wysokości 2,8m. Oprawy podzielono na 2 sekcje umożliwiające włączenie co druga oprawę. Oprawy należy zasilić przewodem YDY4x2,5mm 2 z rozdzielnie RN ustawionej przy każdej wiacie. Przewód należy prowadzić w rurkach RL18. Sterowanie oświetleniem należy wykonać przy użyciu dwóch włączników BZ AS16/1Z zamontowany w każdej wiacie RN. 5. Obliczenia Obliczenia spadków napięcia, dobór przewodów oraz bilans mocy został przeprowadzony w etapie I dla całej inwestycji. 6. Uwagi końcowe Do rozpoczęcia budowy przystąpić po wytyczeniu tras linii przez uprawnionego geodetę. Po zakończeniu budowy linie zinwentaryzować. Prace ujęte w niniejszym opracowaniu mogą być wykonane przez osoby, które posiadają wymagane aktualne uprawnienia do wykonywania tego typu prac. W projekcie nie uwzględniono przebudowy linii średniego napięcia kolidującej z projektowaną inwestycją. Projektant:

Oświetlenie wiaty handlowej Pod wiatami handlowymi zaprojektowano oświetlenie w oparciu o oprawy Atlantyk 3 2x36W T8 firmy LUG. Oprawy należy zwiesić do wysokości 2,8m.

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Informacje ogólne 1.1. Obiekt: Targowisko w Nowogrodzie 1.2. Inwestor: Urząd Gminy Sokoły 1.3. Projektant: Michał Kuczyński Cześć opisowa 1. Zakres robót dla wykonania instalacji elektrycznej - roboty montażowe (nowych rozdzielni elektrycznych, linii kablowych, zarabianie końcówek kabli i przewodów, stawianie słupów oświetlenia zewnętrzego) - wykonanie pomiarów rezystancji przewodów i kabli oraz badań ochrony przeciwporażeniowej urządzeń i instalacji elektrycznych niskiego napięcia 2. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i Istniejące trasy kablowe, wstęgi uziemiające, telekomunikacyjne, sieć gazowa i wodociągowa występująca na terenie budowy. 3. Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy: 3.1 Prowadzenie prac na wysokości powyżej 5 m. 3.2 Montaż i prace z czynnymi rozdzielnicami obiektowymi nn 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Bezpośrednio przed przystąpieniem do prac należy zapoznać pracowników z zagrożeniami wyszczególnionymi w pkt. 3 i 4, oraz udzielić instruktażu z zakresu prowadzonych robót włącznie z wykonaniem wpisu do dziennika budowy. 4.1 Przy wykonywaniu robót na wysokościach: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy wykonywaniu robót budowlanych: Dz.U. nr 47 poz. 401 rozdział 8 - Rusztowania i ruchome podesty robocze, rozdział 9 - Roboty na wysokościach, 5. Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia: 5.1 Na tablicy informacyjnej oznaczonej na planie terenu budowy (sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego. - straży pożarnej, - posterunku Policji: 5.2 W wydzielonym pomieszczeniu oznaczonym na planie j/w umieścić punkty pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników: 5.3 Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie.

Zakres robót dla wykonania instalacji elektrycznej - roboty montażowe (nowych rozdzielni elektrycznych, linii kablowych, zarabianie końcówek kabli i przewodów, stawianie słupów oświetlenia

5 5.4 Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie. 5.5 Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu socjalnym oznaczonym na planie. 5.6 Ogrodzenie terenu budowy wykonać o wys. min 1,5m,oznakować na planie j/w: 5.7 Barierki wykonane z desek krawężnikowych o szerokości 15cm. poręczy umieszczonych na wysokości 1,1 m oraz deskowania ażurowego pomiędzy poręczą a deską krawężnikową; 5.8 Rozmieścić tablice ostrzegawcze: 5.9 Zainstalować oświetlenie emitujące czerwone światło; 5.10 Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j/w Projektant: Michał Kuczyński

min 1,5m,oznakować na planie j/w: 5.7 Barierki wykonane z desek krawężnikowych o szerokości 15cm.

6 Białystok, dn r. Oświadczenie projektanta Zgodnie z art. 20ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane /Dz.U. 2003r. nr 207 poz z późn. zm./ oświadczam, Ŝe PROJEKT WYKONAWCZY Budowy oświetlenia zewnętrznego placu targowiska w Nowogrodzie etap II został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Autor projektu:

/ oświadczam, Ŝe PROJEKT WYKONAWCZY Budowy oświetlenia zewnętrznego placu targowiska w
