Informacje techniczne dotyczące montażu i stosowania. Systemy dla dużych instalacji z połączeniami Victaulic.
|
|
- Aneta Karolina Kot
- 6 lat temu
- Przeglądów:
Transkrypt
1 Rozdzielacze i grupy pompowe do 2300 kw i wydajności do 100 m 3 /h Informacje techniczne dotyczące montażu i stosowania Systemy dla dużych instalacji z połączeniami Victaulic
2 2
3 Spis treści 1. Uwagi dotyczące bezpieczeństwa Przepisy/wytyczne Przed uruchomieniem 4 2. Przykład instalacji 5 3. Opis Victaulic 7 4. Ogólna informacja o wyrobie 8 5. Rozdzielacz Rozdzielacz dla 2 obwodów grzewczych Rozdzielacz dla 3 obwodów grzewczych Przyłącze kątowe Wartownik Grupy pompowe DN25 / DN Grupy pompowe V-UK DN 25 i Grupy pompowe V-MK DN 25 i Dane techniczne V-UK i V-MK Wykresy V-UK i V-MK Mieszacze dla grup pompowych typu V 1 do 1 1/ Siłownik Wymiana termometru Zawór zwrotny Grupy pompowe DN40 / DN50 / DN Grupy pompowe FL-UK DN 40, 50 i Grupy pompowe FL-MK DN 40, 50 i Dane techniczne FL-UK i FL-MK Wykresy FL-UK i FL-MK Złączki pośrednie dla obwodu grzewczego, 1 para Mieszacz dla grup pompowych typu FL DN 40 - DN Siłownik Izolacja Wyposażenie 28 3
4 1. Uwagi dotyczące bezpieczeństwa Przed rozpoczęcie mmontażu należy staranie przeczytać niniejszą instrukcję. Montaż i pierwsze uruchomienie kompletnej instalacji mogą zostać wykonane tylko przez koncesjonowaną, specjalistyczną firmę. Przed rozpoczęciem pracy należy zapoznać się z wszystkimi częściami i ze sposobem postępowania z nimi. Należy dokładnie przestrzegać wskazówek bezpieczestwa, aby uniknąć zagrożeń dla ludzi i uszkodzeń instalacji. System modułowy dużych rozdzielaczy firmy Meibes: Miejsce instalacji musi być zabezpieczone przed mrozem i łatwo dostępne. W celu zagwarantowania stabilności instalacji posadzka musi być płaska, a łapy muszą być w niej mocno zakotwiczone. Miejsce/pomieszczenie montażu systemu powinny odpowiadać regionalnym i miejscowym wymaganiom przeciwpożarowym. Przed stosowaniem zapoznać się z instrukcją montażu niebezpieczeństwo zranienia niebezpieczeństwo zgniecenia niebezpieczeństwo wysokiej temperatury niebezpieczeństwo porażenia prądem elektrycznym 1.1 Pzepisy/wytyczne Należy przestrzegać obowiązujących przepisów bhp, przepisów ochrony środowiska i ustalonych w przepisach ustawowych zasad montażu, instalacji i eksploatacji. Ponadto należy przestrzegać odpowiednich wytycznych zawartych w DIN, EN, DVGW (Niemiecki Związek Specjalistów Gazownictwa i Gospodarki Wodnej), VDI (Związek Inżynierów Niemieckich) i VDE (Związek Elektrotechników Niemieckich) (wraz z ochroną odgromową) oraz wszystkich aktualnych, obowiązujących krajowych norm, ustaw i przepisów. 1.2 Przed uruchomieniem Sprawdzić wyrób pod względem kompletności. Uszkodzenia transportowe i inne powody do reklamacji należy natychmiast zaprotokołować i poinformować firmę Meibes o nich przed rozpoczęciem montażu! Wyniki pierwszego uruchomienia należy zaprotokołować. W przypadku działania sprzecznego z tymi postanowieniami, nie można dochodzić usunięcia powstałych uszkodzeń albo błędnego działania w ramach gwarancji i rękojmi, udzielonych przez firmę Meibes. 4
5 2. Przykład instalacji Obliczeniowy, całkowity przepływ objętościowy: 28m 3 /h Maksymalna liczba obwodów grzewczych: 2 obwody określone jako suma pozycji B 1 Złączka przejściowa dla grup pompowych powyżej DN 40 (patrz punkt 8.5). 2 Wybrane grupy pompowe 3 Śrubunek redukcyjny dla grup pompowych typu V Źródła ciepła 5 Złączka pośrednia Wartownik Złączka pośrednia Rozdzielacz
6 2. Przykład instalacji Nazwa Objętościowe natężenie przepływu Ø rury Nr artykułu A Moduł 2-obwodowy 30 m 3 /h 168, C Wartownik 30 m 3 /h 114, D 2 x złączka redukcyjna z izolacją 168,3 x 114, E Kołnierz Victualic PN 6 bez izolacji 114,3 x DN 100 kołnierz
7 3. Opis Victaulic Technika połczeń Victaulic jest od dawna znanym systemem, stosowanym dotąd przeważnie w budowie instalacji. Charakteryzuje się on szybkim i łatwym montażem. Złczka Victaulic zostaje wprowadzona przy montażu w rowki znajdujące się na rurze. Reagująca na ciśnienie uszczelka w kształcie C dopasuje się do rowka, wykonanego przez walcowanie albo frezowanie na rurze. Wszystkie dostarczone złączki posiadają uszczelkę dopuszczoną do stosowania w instalacjach ciepłej wody (do 110 C). Przed zamontowaniem złczek Victaulic i wyposażenia należy zawsze przeczytać instrukcję montażu. Instrukcję montażu można otrzymać w firmie Victaulic albo znaleźć na stronie 7

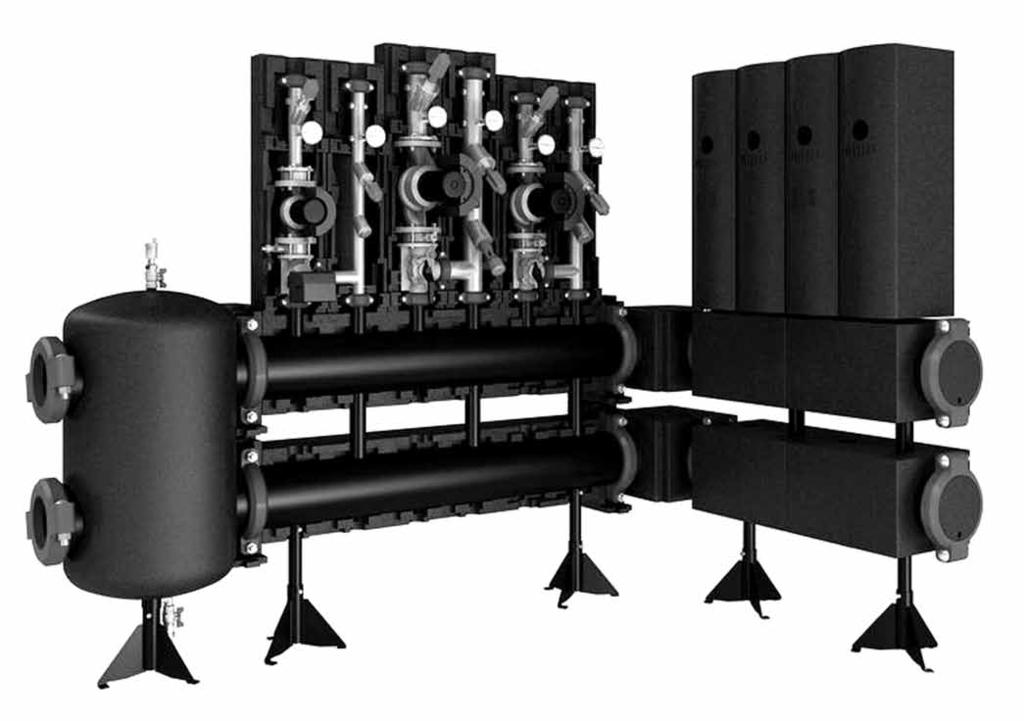

8 4. Ogólna informacja o wyrobie Produkt Kompletny system, składający się z: rozdzielacza dla 2 albo 3 obwodów grzewczych z możliwością dowolnej kombinacji. Przyłącza kątowe 90, umożliwia montaż pod kątem prostym w przypadku ograniczonej ilości miejsca, wstępnie zmontowanych grup pompowych DN 25 do DN 65, z dużym wyborem pomp, wydajności do 100 m 3 /h i mocy do 2300 kw, wartowników eliminujących występujące w instalacji grzewczej zakłócenia poprzez zintegrowany separator powietrza i gazu, zwrotnicę hydrauliczną, odmulnik oraz na życzenie odmulnik magnetyczny krótki. Państwa korzyść krótki czas montażu i szybka wymiana elementów system, ułatwa kalkulacja, łatwe projektowanie. Połączenia Victaulic 8
9 5. Rozdzielacz Rozdzielacze składają się z dwóch umieszczonych nad sobą komór (zasilanie, powrót) z izolacją termiczną. Obwód kotła można podłączać zarówno z lewej jak i z prawej strony. Wszystkie przyłącza są przygotowane do zastosowania opasek Victaulic. Górne odejścia do podłączenia obwodów grzewczych posiadają średnicę nominalną DN 50 z rowkiem Victaulic. Wszystkie rozdzielacze są dostarczane w stanie polakierowanym, po próbie ciśnieniowej, kompletnie zaizolowane i z dwoma podstawami posiadającymi możliwość regulacji wysokości. Poza tym dostarczane są 2 złączki Victaulic i 2 pokrywy końcowe z otworem ½" oraz izolacje dla opasek Victaulic. Otwory są zamknięte zaślepkami. Alternatywnie może być wkręcony kurek KFE do opróżniania. System rozdzielacza składa się elementów dla 2 albo 3 obwodów grzewczych, które mogą być dowolnie kombinowane ze sobą, w zależności od rozstawu osi. max. dopuszczalne ciśnienie: PN 10 max. dopuszczalna temperatura: 110 C 5.1 Rozdzielacz dla 2 obwodów grzewczych Nr kat. Wydajność przepływu do Moc do* 250 mm Ø rury (śr. zew) a H (min) H Rostaw osi (AA) m 3 /h 135 kw 88, m 3 /h 280 kw 114, m 3 /h 700 kw 168, m 3 /h 1150 kw 168, m 3 /h 2300 kw 219, * przy ΔT = 20 K długość montażowa = 1135 mm H AA Ø AD a Ø nom. HZW Ø rury Ø rury V, W, WEZ Rozstaw osi Nr kat. DN 50 60,3 88, DN 50 60,3 114, DN 80 88,9 114, DN ,3 168, DN ,3 168, DN ,1 219,

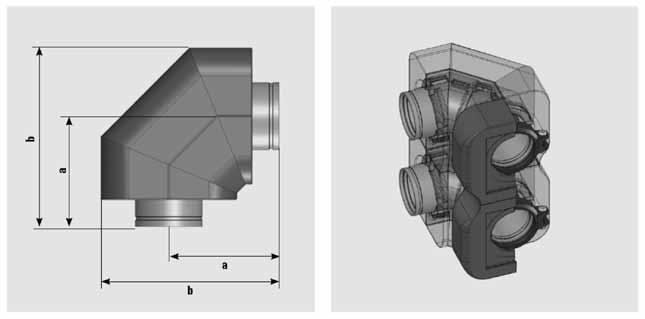

10 5. Rozdzielacz 5.2 Rozdzielacz dla 3 obwodów grzewczych Nr kat. Wydajność przepływu do Moc do* Ø rury (śr. zew) a H (min) H Rostaw osi (AA) m 3 /h 135 kw 88, m 3 /h 280 kw 114, m 3 /h 700 kw 168, m 3 /h 1150 kw 168, m 3 /h 2300 kw 219, * przy ΔT = 20 K 250 mm długość montażowa = 1635 mm H AA Ø AD a 5.2 Przyłcze kątowe Za pomocą przyłcza kątowego można podłączać kątowo kotły, Wartowniki i/albo rozdzielacze. Przyłcza są dostarczane parami i kompletnie zaizolowane. W zakres dostawy wchodzą poza tym odpowiednie opaski Victaulic (1 para) z izolacją. Nr kat. Ø rury (śr. zew.) Rozstaw osi a b , , ,
11 6. Wartownik Wartownik (patrz informacje techniczne Wartownik ) może być podłączany bezpośrednio do rozdzielacza albo za pomocą przyłącza kątowego, w zależności od wielkości lub wydajności. Do tego celu oferowane są złączki redukcyjne. Dzięki temu można kompletować system rozdzielacza wzależności od potrzeb. Pełni 3 funkcje: zwrotnicy hydraulicznej, separatora powietrza i gazu, jak również odmulnika. Spawany, stalowy układ pionowego rozdzielacza hydraulicznego z rowkiem Victualic PN 6. Max. ciśnienie pracy 6 bar zbiornik. Komora szlamowa zamontowana na dnie z czterema zakorkowanymi gniazdami ¾" GW do zamontowania wkładów magnetycznych. Automatyczny odpowietrznik z zaworem stopowym, tuleja zanurzeniowa o średnicy 10 mm do czujki temperatury ⅜" GW w górnej dennicy, armatura do płukania 1" zamontowana w górnej i dolnej dennicy. Regulowana wysokość podstawy (teleskop). Izolacja odpowiadająca przepisom o instalacjach grzewczych max 130 C. max. dopuszczalny stopień ciśnienia: PN 10 max. dopuszczalna temperatura: 110 C płyta oporowa komora do rozpraszania energii tulejka czujnika temperatury kanał odpowietrzający prostownica kanał odpowietrzający płyty perforowane przegrody opcja: wkłady magnetyczne MA odmulacz zawór szlamowy 11
12 6. Wartownik d DN przyłącze obwodu kotła/źródła ciepła a c b h przyłącze obwodu rozdzielacza/instalacji Wymiary Typ Wydajność Moc do* Przyłącze Ø rury a b c (AA) d (min.) h (min.) MH 50 6 m 3 /h 135 kw DN 50 60, MH m 3 /h 280 kw DN 80 88, MH m 3 /h 700 kw DN , MH m 3 /h 1150 kw DN , MH m 3 /h 2300 kw DN , * przy ΔT = 20 K 12
13 7. Grupy pompowe DN 25 / DN 32 / DN Grupy pompowe V-UK DN 25 i 32, 32+ bez mieszacza, z izolacją Kompletny z pomp lub bez pompy obiegowej (dł. 180 mm), z 2- metrowym przewodem elektrycznym; dwa zawory trójdrogowe (po stronie powrotu z ręcznie regulowanym zaworem zwrotnym); dwa zintegrowane w pokrtłach zaworów kulowych termometry kontaktowe (zakres wskazań C); zawór kulowy pompowy z kołnierzem Meibes; izolacja EPS; rozstaw osi od 175 mm ustawiany dowolnie; dolne odejście 1 ½" GZ płasko uszczelnione, odejcie górne z gwintem wewnętrznym odpowiednim do dymensji pompy. ca. 470 ca. 175 Legenda 1 kurek kulowy 1" lub 1 ¼", gwint zewnątrzny, z tulejką na termometr 2 termometr 3 zawór zwrotny z regulacją ręczną i śluzą powietrzną 4 pompa obiegowa 5 kurek kulowy 6 odejścia 1 ½", gwint zewnątrzny (uszczelka płaska) u dołu DN 25 (1") Nr kat. Bez pompy EA Z pompą Grundfos Alpha Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 25/ WI Z pompą Wilo Stratos Para 25/1-7* WI * dodatkowe opcje: sygnał sterowanie 0-10 V DN 32 (1 ¼") Nr kat. Bez pompy EA Z pompą Grundfos Alpha Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 30/ WI Z pompą Wilo Stratos Para 30/1-7* WI Komplet śrubunków dla rozdzielacza Meibes 2 kompletne złączki 1 ½" z gwintem wewnętrznym x DN 50 (60,3 mm Victaulic) DN 32 + (1 ¼") Nr kat. Bez pompy EA Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 30/ WI Z pompą Wilo Stratos Para 30/1-7* WI Nr artykułu
14 7. Grupy pompowe DN 25 / DN Grupy pompowe V-MK DN 25 i 32 z mieszaczem, z izolacją Kompletny z pompą lub bez pompy obiegowej (dł. 180 mm), z 2-metrowym przewodem elektrycznym; dwa zawory trójdrogowe (po stronie powrotu z ręcznie regulowanym zaworem zwrotnym); dwa zintegrowane w pokrętłach zaworów kulowych termometry kontaktowe (zakres wskazań C); zawór mieszający 3-drogowy typu T wraz z bezstopniowo regulowanym Bypass em; izolacja EPS; rozstaw osi od 175 mm ustawiany dowolnie (powyżej 250 mm za dopłatą); dolne odejście 1 ½" GZ płasko uszczelnione, odejście górne z gwintem wewnętrznym odpowiednim do dymensji pompy. ca. 470 Legenda 1 kurek kulowy 1" lub 1 ¼", gwint wewnętrzny, z tulejką na termometr 2 termometr 3 zawór zwrotny z regulacją ręczną i śluzą powietrzną 4 pompa obiegowa ca. 175 Grupa pompowa V-MK (obwód z mieszaczem do montażu na rozdzielaczu) DN 25 (1") Nr kat. Bez pompy EA Z pompą Grundfos Alpha Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 25/ WI Z pompą Wilo Stratos Para 25/1-7* WI 5 mieszacz 3-drogowy typu T 6 odejścia 1 ½", gwint zewnętrzny (uszczelka płaska) u dołu DN 32 (1 ¼") Nr kat. Bez pompy EA Z pompą Grundfos Alpha Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 30/ WI Z pompą Wilo Stratos Para 30/1-7* WI * dodatkowe opcje: sygnał sterowanie 0-10 V DN 32 + (1 ¼") Nr kat. Bez pompy EA Z pompą Grundfos Alpha 2L Z pompą Grundfos Alpha Z pompą Grundfos MAGNA Z pompą Wilo Yonos Pico 30/ WI Z pompą Wilo Stratos Para 30/1-7* WI 14
15 7. Grupy pompowe DN 25 / DN 32 / dn Dane techniczne V-UK i V-MK Dane techniczne zespołów pomp V-UK DN 25 i 32, 32+ DN przyłącze górne: G 1" gwint wewnętrzny G 1 ¼" gwint wewnętrzny przyłącze dolne: G 1 ½" gwint zewnętrzny (uszczelka płaska) pompa: patrz numer artykułu rozstaw osi: od 175 mm części wykonane z: stali, mosiądzu, izolacja EPS wymiary: ok. wys. 420 x szer. 250 x głęb. 246 mm materiały uszczelniające: teflon, bezazbestowa uszczelka włóknista, EPDM (kauczuk propylenowo-etylenowy) wskazania temperatury: 0 do 120 C temperatura eksploatacyjna: do 110 C ciśnienie eksploatacyjne: PN 6 wartość k VS 9,7 11 Dane techniczne zespołów pomp V-MK DN 25 i 32 DN przyłącze górne: G 1" gwint wewnętrzny G 1 ¼" gwint wewnętrzny przyłącze dolne: G 1 ½" gwint zewnętrzny (uszczelka płaska) pompa: patrz numer artykułu rozstaw osi: od 175 mm części wykonane z: stali, mosiądzu, izolacja EPS wymiary: ok. wys. 420 x szer. 250 x głęb. 246 mm materiały uszczelniające: teflon, bezazbestowa uszczelka włóknista, EPDM (kauczuk propylenowo-etylenowy) wskazania temperatury: 0 do 120 C temperatura eksploatacyjna: do 110 C ciśnienie eksploatacyjne: PN 6 wartość k VS 6,2 6,4 Przegląd mocy / przepływów objętościowych Zespół k vs w m 3 /h v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s Średnica nominalna UK MK V Q w kw V Q w kw V Q w kw w l/h ΔT = 10 K ΔT = 20 K w l/h ΔT = 10 K ΔT = 20 K w l/h ΔT = 10 K ΔT = 20 K 1" DN 25 9,7 6, ¼" DN , v = prędkość przepływu V = przepływ objętościowy Q = moc T = różnica temperatur pomiędzy dopływem i odpływem k VS = przepływo bjętościowy przy spadku ciśnienia 1 bar i pełnym prześwicie (bezpompy) UK = obwód grzewczy bezpośredni MK = obwód grzewczy mieszany UWAGA: przepływ objętościowy jest określony przez każdorazowo zastosowaną pompę! 15
16 7. Grupy pompowe DN 25 / DN Wykresy V-UK i V-MK 16
17 7. Grupy pompowe DN 25 / DN 32 / DN Mieszacze dla grup pompowych typu V 1"do 1 ¼" Opis artykułu Typ: mieszacz trójdrogowy MS Materiał: obudowa: mosiądz Zasuwa obrotowa: mosiądz Przyłącza: kołnierz 1 ½" / 1" GZ / 1 ½" GZ Medium: woda, mieszanina wody i glikolu (rysunek wg. VDI2035) Zakres temperatur: od +2 do +110 C Ciśnienie nominalne: PN 6 Wartość k VS 7,3 Wykres spadku ciśnienia w funkcji przepływu objętościowego dla 3-drogowego mieszacza typu T Prędkość przepływu (m/s) 0,00 0,28 0,57 0,85 1,13 1,42 1,70 1,98 2,27 2,55 0,30 0,25 Strata ciśnienia [bar] 0,20 0,15 0,10 0,05 0,00 0,00 0,50 1,00 1,50 2,00 2,50 3,00 3,50 4,00 4,50 Objętościowe natężenie przepływu [m 3 /h] 17
18 7. Grupy pompowe DN 25 / DN 32/DN 32+ Bypass w położeniu ZAMKNIĘTYM Bypass w położeniu OTWARTYM Dopływ lewy Dopływ prawy Położenie Bypass u wynika z rysunku. Można obniżyć temperaturę na dopływie przez zmieszanie czynnika z powrotu. Regulacja Bypass u odbywa się bezstopniowo. W tym celu trzeba poluzować śrubę zabezpieczającą (1) o około 1 mm. Przy otwartym Bypass ie rowek śruby regulacyjnej (2) jest ustawiony równolegle do krawędzi kanału obejściowego. Przy zamkniętym Bypass ie rowek jest ustawiony pod kątem prostym do krawędzi kanału. 7.6 Siłownik Opis artykułu Siłownik nastawczy z możliwością ręcznej pracy awaryjnej, z przewodem przyłączeniowym o długości 2 m i zestawem montażowym dla mieszacza typu MS. i DRGFLA Przyłącze elektryczne: ~50 Hz / 230 V Pobór mocy: 2,5 VA Moment obrotowy: 6 Nm Czas pracy: 140 s / 90 Przewód przyłączeniowy: 3 x 0,5 mm Nr artykułu: Klasa ochrony: II Stopień ochrony: IP 40 Siłownik nastawczy z zespołem montażowym z przewodem o długości 2 m, do bezpośredniego zamontowania na mieszaczu, z możliwością ręcznej pracy awaryjnej i z widocznymi wskazaniami położenia. Wykonanie Nr artykułu dla grup pompowych MK DN 25 / 32/

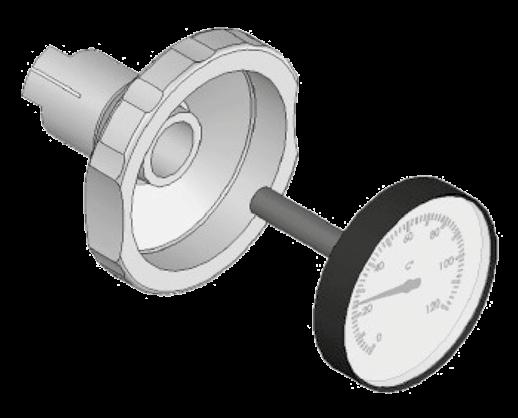

19 7. Grupy pompowe DN 25 / DN 32/DN Wymiana termometru Termometry są wciskane. Można je łatwo wymienić przez wyciągnięcie. Należy zwracać uwagę, aby wyjęty termometr zastpić termometrem tego samego rodzaju. Zwracać uwagę na oznakowanie kolorowe. (napis czerwony = VL (zasilanie); napis niebieski = RL (powrót) 7.8 Zawór zwrotny Zastosowane w naszym systemie zawór zwrotny (SB) i/albo zawory zwrotne (RV) są oddzielnie oznakowane. Są one umieszczone w kurkach kulowych. Na pokrętle są oznaczone banderolą. Przez przekręcenie pokrętła o około 45 można ręcznie otworzyć zawór zwrotny. 19
20 8. Grupy pompowe DN 40 / DN 50 / DN Grupy pompowe FL-UK DN 40, 50 i 65 Grupa pompowa FL-UK (bez mieszacza) od DN 40 do DN 65 do montażu na rozdzielaczu. Grupy są wstępnie zmontowane i sprawdzone. Przystosowane do zabudowy na rozdzielaczu za pomocą złączek Victaulic. 920 / 1000 (DN 65) max. stopień ciśnienia: PN 10 max. dopuszczalna temperatura: 110 C Legenda 1 kurek KFE 2 termometr (wskazania C) 3 zawór odcinający 4 filtr 5 opaska Victaulic 6 zawór odcinający, regulacyjny 7 pompa obiegowa ca. 495 Grupa pompowa FL-UK (bez mieszacza) 8 izolacja EPS 9 dodatkowe przyłącze ½" (2 x VL; 2 x RL) DN 40 (1 ½") z izolacją, bez mieszacza Długość montażowa pompy 250 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 40 / 48,3 920 mm Z pompą Grundfos MAGNA F DN 40 / 48,3 920 mm Z pompą Grundfos MAGNA F DN 40 / 48,3 920 mm Z pompą Wilo Stratos 40/ WI DN 40 / 48,3 920 mm Z pompą Wilo Stratos 40/ WI DN 40 / 48,3 920 mm DN 50 (2") z izolacją, bez mieszacza Długość montażowa pompy 280 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 50 / 60,3 920 mm Z pompą Grundfos MAGNA F DN 50 / 60,3 920 mm Z pompą Grundfos MAGNA F DN 50 / 60,3 920 mm Z pompą Wilo Stratos 50/ WI DN 50 / 60,3 920 mm Z pompą Wilo Stratos 50/ WI DN 50 / 60,3 920 mm DN 65 (2 ½") z izolacją, bez mieszacza Długość montażowa pompy 340 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 65 / 76, mm Z pompą Grundfos MAGNA F DN 65 / 76, mm Z pompą Wilo Stratos 65/ WI DN 65 / 76, mm 20
21 8. Grupy pompowe DN 40 / DN 50 / DN Zespoły pomp FL-MK DN 40, 50 i 65 Grupa pompowa FL-MK (z mieszaczem) od DN 40 do DN 65 do montażu na rozdzielaczu. Grupy są wstępnie zmontowane i sprawdzone. Przystosowane do zabudowy na rozdzielaczu za pomocą złączek Victaulic. 920 / 1000 (DN 65) max. stopień ciśnienia: PN 10 max. dopuszczalna temperatura: 110 C Legenda 1 kurek KFE 2 termometr (wskazania C) 3 zawór odcinający 4 filtr 5 opaska Victaulic 6 zawór odcinający, regulacyjny 7 pompa 8 izolacja EPS ca. 495 Grupa pompowa FL-MK (z mieszaczem) 9 dodatkowe przyłącze ½" (2 x VL; 2 x RL) 10 mieszacz DN 40 (1 ½") z izolacją, z mieszaczem Długość montażowa pompy 250 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 40 / 48,3 920 mm Z pompą Grundfos MAGNA F DN 40 / 48,3 920 mm Z pompą Grundfos MAGNA F DN 40 / 48,3 920 mm Z pompą Wilo Stratos 40/ WI DN 40 / 48,3 920 mm Z pompą Wilo Stratos 40/ WI DN 40 / 48,3 920 mm DN 50 (2") z izolacją, z mieszaczem Długość montażowa pompy 280 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 50 / 60,3 920 mm Z pompą Grundfos MAGNA F DN 50 / 60,3 920 mm Z pompą Grundfos MAGNA F DN 50 / 60,3 920 mm Z pompą Wilo Stratos 50/ WI DN 50 / 60,3 920 mm Z pompą Wilo Stratos 50/ WI DN 50 / 60,3 920 mm DN 65 (2 ½") z izolacją, z mieszaczem Długość montażowa pompy 340 mm Wykonanie Nr kat. Przyłącze (śr. wew. / zew.) Wysokość Bez pompy EA DN 65 / 76, mm Z pompą Grundfos MAGNA F DN 65 / 76, mm Z pompą Wilo Stratos 65/ WI DN 65 / 76, mm 21
22 8. Grupy pompowe DN 40 / DN 50 / DN Dane techniczne FL-UK i FL-MK Dane techniczne grup pompowych FL-UK DN przyłącze górne: Victaulic Ø 48,3 Victaulic Ø 60,3 Victaulic Ø 76,1 przyłącze dolne: Victaulic Ø 48,3 Victaulic Ø 60,3 Victaulic Ø 76,1 pompa: według listy rozstaw osi: 250 mm części wykonane z: stali, mosiądzu, izolacja EPS wymiary: ok. wys. 920 x szer. 500 x głęb. 350 mm ok. wys x szer. 500 x głęb. 350 mm materiały uszczelniające: EPDM (kauczuk propylenowo-etylenowy) wskazania temperatury: 0 do 120 C temperatura eksploatacyjna: do 110 C ciśnienie eksploatacyjne: PN 10 wartość k VS 12,1 14,3 15,5 Dane techniczne zespołów pomp FL-MK DN przyłącze górne: Victaulic Ø 48,3 Victaulic Ø 60,3 Victaulic Ø 76,1 przyłącze dolne: Victaulic Ø 48,3 Victaulic Ø 60,3 Victaulic Ø 76,1 pompa: według listy rozstaw osi: 250 mm części wykonane z: stali, mosiądzu, izolacja EPS wymiary: ok. wys. 920 x szer. 500 x głęb. 350 mm ok. wys x szer. 500 x głęb. 350 mm materiały uszczelniające: EPDM (kauczuk propylenowo-etylenowy) wskazania temperatury: 0 do 120 C temperatura eksploatacyjna: do 110 C ciśnienie eksploatacyjne: PN 10 wartość k VS 11,9 14,2 15,4 Przegląd mocy / przepływów objętościowych Zespół Średnica v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s nominalna V Q w kw V Q w kw V Q w kw w l/h ΔT = 10 K ΔT = 20 K w l/h ΔT = 10 K ΔT = 20 K w l/h ΔT = 10 K ΔT = 20 K 1 ½" DN " DN ½" DN v V Q T = prędkość przepływu = natężenie przepływu objętościowego = moc = różnica tempratur pomiędzy dopływem i odpływem UWAGA: przepływ objętościowy jest określony przez każdorazowo zastosowaną pompę! 22
23 8. Grupy pompowe DN 40 / DN 50 / DN Wykresy FL-UK i FL-MK Wykres spadku ciśnienia w funkcji przepływu objętościowego dla zespołów pomp FL-UK Strata ciśnienia [bar] 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,00 DN 40 (1 ½") DN 50 (2") DN 65 (2 ½") Objętościowe natężenie przepływu [m 3 /h] Strata ciśnienia [bar] Wykres spadku ciśnienia w funkcji przepływu objętościowego dla zespołów pomp FL-MK z 3-drogowym mieszaczem 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0,00 DN 40 (1 ½") DN 50 (2") DN 65 (2 ½") Objętościowe natężenie przepływu [m 3 /h] 23
24 8. Grupy pompowe DN 40 / DN 50 / DN Złączki pośrednie dla obwodu grzewczego, 1 para Victaulic - Victaulic Ø nominalna przyłącze nr artykułu DN 40 48, DN 50 60, DN 65 76, Victaulic - gwint zewnętrzny Ø nominalna przyłącze nr artykułu DN 40 1 ½" gwint zew DN 50 2" gwint zew DN 65 2 ½" gwint zew Victaulic - końcówka do wspawania Ø nominalna przyłącze nr artykułu DN 40 48, DN 50 60, DN 65 76, Mieszacz dla zespołów pomp typu FL DN 40 - DN 65 a b Opis artykułu mieszacz trójdrogowy z przyłączem Typ: kołnierzowym i przyłączem Victaulic, DRGFLA Materiał: żeliwo szare 20 Medium: woda grzewcza Zakres temperatur: od +2 do +110 C Ciśnienie nominalne: PN 10 b Typ: a b wartość k vs DN mm 85 mm 25 DN mm 95 mm 40 DN mm 105 mm 63 Wskazówka montażowa: W grupach pompowych Meibes typu FL dopływ z lewej strony; mieszacz w budowany! Oznaczenie: w dostawie: położenie środkowe położenie mieszacza 24
25 8. Grupy pompowe DN 40 / DN 50 / DN 65 Wykres spadku ciśnienia w funkcji objętościowego natężenia przepływu dla zespołów pomp DN 40 - DN 65 (m 3 /h) Objętościowe natężenie przepływu (kw) 1 0,1 2 0, ,3 0,5 7 0, Strumień ciepła Strumień ciepła Spadek ciśnienia Spadek ciśnienia (mm WS) (mbar) (kpa) ,7 0,5 0,3 0,2 Kvs = 63 Kvs = 10 Kvs = 25 0,3 (m/s) , , DN 65 DN 50 DN (kcal/h) ΔT= 10 K 20 K 15 K 50 K 40 K 30 K (m 3 /h) Objętościowe natężenie przepływu 1 0,7 0,5 0,3 0,2 25

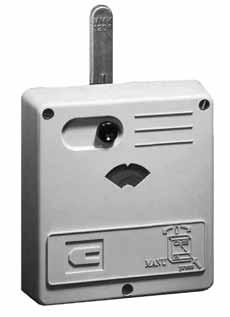

26 8. Grupy pompowe DN 40 / DN 50 / DN Siłownik Wykonanie Nr kat. dla zespołów MK DN 40/50, 230 V / 50 Hz, 15 Nm dla zespołów MK DN 65, 230 V / 50 Hz, 20 Nm dla zespołów MK DN V, 0-10 V sterowanie Siłownik z możliwością awaryjnej pracy ręcznej, z przewodem przyłączeniowym 2 m i zestawem montażowym dla mieszacza typu MS i DR GFLA. 90,5 Opis artykułu Przyłącze elektryczne: ~50 Hz / 230 V Pobór mocy: 2,5 VA Moment obrotowy: 15 Nm Czas pracy: 140 s / 90 Przewód przyłączeniowy: 3 x 0,5 mm Klasa ochrony: II Stopień ochrony: IP 40 Temperatura otoczenia: 0-90 C Nr artykułu: Opis artykułu Siłownik dla grup pompowych MK z możliwością awaryjnej pracy ręcznej, wraz z zestawem montażowym Przyłącze elektryczne: ~50 Hz / 230 V Pobór mocy: 3,5 VA Moment obrotowy: 20 Nm Czas pracy: 96 s / 90 Stopień ochrony: max. 60 C Temperatura otoczenia: 0-90 C Położenie montażowe: dowolne regulacja ręczna za pomocą Uruchamianie ręczne: przycisku odblokowującego w pokrywie i dźwigni ręcznej Nr artykułu: Przy montażu i uruchamianiu siłownika należy przestrzegać informacji podanych na załączonej ulotce. Poza tym należy przestrzegać wszystkich obowiązujących norm i przepisów. 26

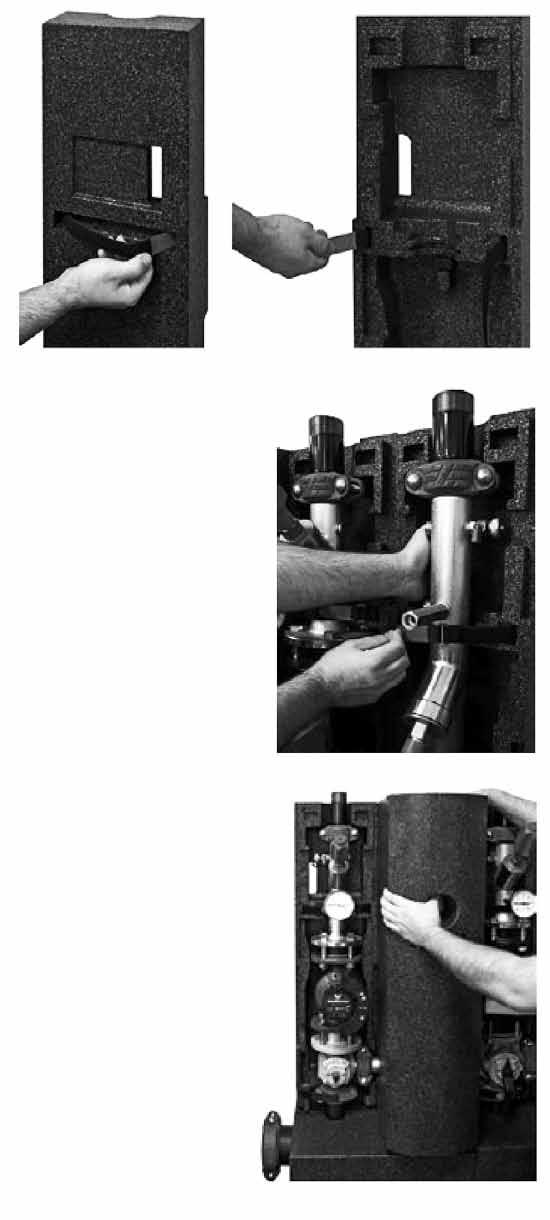

27 8. Grupy pompowe DN 40 / DN 50 / DN Izolacja Taśmę z rzepami (u góry i nadole) przeprowadzić przez przewidziane do tego celu otwory (czasza dolna). Patrz rys. 1 i rys. 2 Rys. 1 Rys. 2 Czaszę dolną zamocować za pomocą taśm z rzepami na zespole pomp. Patrz rys. 3 Rys. 3 Czaszę górną zamocować przez nałożenie. Patrz rys. 4 Rys. 4 27
28 9. Wyposażenie Złączki pośrednie (na zewnątrz systemu) Victaulic - Victaulic Ø nominalna Ø rury Ø nominalna Ø rury Nr artykułu DN 50 60,3 DN 40 48, DN 50 60,3 DN 50 60, DN 80 88,9 DN 65 76, DN 80 88,9 DN 80 88, DN ,3 DN , DN ,3 DN , DN ,3 DN , DN ,1 DN , Victaulic - końcówki do wspawania Ø nominalna Ø rury Ø nominalna Ø rury Nr artykułu DN 50 60,3 DN 40 48, DN 50 60,3 DN 50 60, DN 80 88,9 DN 65 76, DN 80 88,9 DN 80 88, DN ,3 DN , DN ,3 DN , DN ,3 DN , DN ,1 DN , Victaulic - kołnierz PN 6 Ø nominalna Ø rury Ø nominalna Nr artykułu DN 50 60,3 DN 40* DN 50 60,3 DN 50* DN 80 88,9 DN 65* DN 80 88,9 DN 80* DN ,3 DN 100* DN ,3 DN 125* DN ,3 DN 150* DN ,1 DN 200* * kołnierz 28
29 9. Wyposażenie Victaulic - końcówki do wspawania z izolacją Ø nominalna Ø rury rozdzielacza Ø rury WEZ WEZ Rozstaw osi Nr artykułu DN ,3 DN 40 48, DN ,3 DN 50 60, DN ,3 DN 65 76, DN ,3 DN 80 88, DN ,3 DN ,3 340/ DN ,3 DN ,7 340/ DN ,3 DN ,3 340/ DN ,1 DN , Victaulic - końcówki do wspawania z izolacją Ø nominalna rozdzielacza Ø rury WEZ Rozstaw osi Nr artykułu DN ,3 DN 40* DN ,3 DN 50* DN ,3 DN 65* DN ,3 DN 80* DN ,3 DN 100* 340/ DN ,3 DN 125* 340/ DN ,3 DN 150* 340/ DN ,1 DN 200* * kołnierz 29
30 Notatki 30
