PROJEKT BUDOWLANO - WYKONAWCZY

Transkrypt

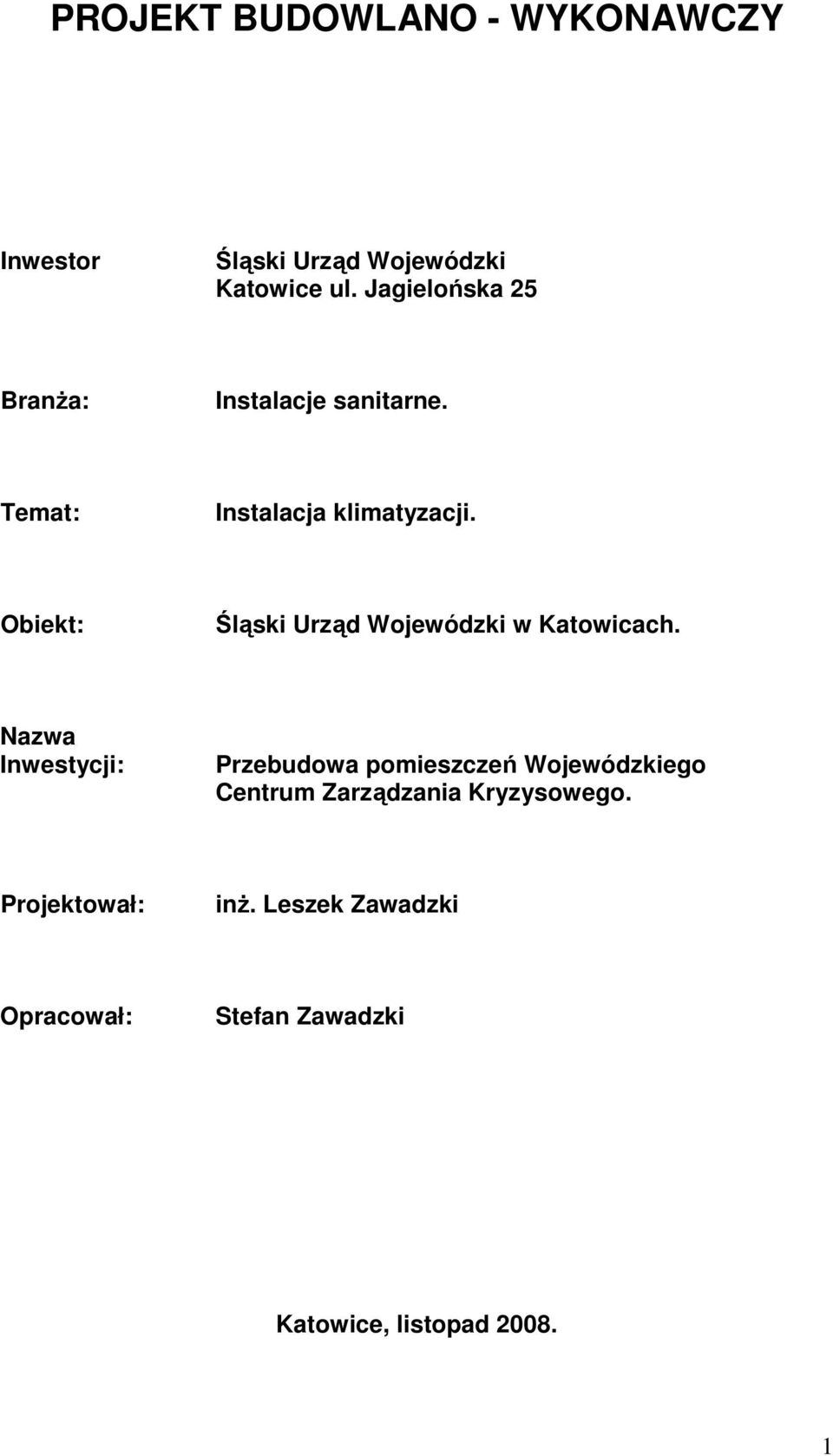

1 PROJEKT BUDOWLANO - WYKONAWCZY Inwestor Śląski Urząd Wojewódzki Katowice ul. Jagielońska BranŜa: Instalacje sanitarne. Temat: Instalacja klimatyzacji. Obiekt: Śląski Urząd Wojewódzki w Katowicach. Nazwa Inwestycji: Przebudowa pomieszczeń Wojewódzkiego Centrum Zarządzania Kryzysowego. Projektował: inŝ. Leszek Zawadzki Opracował: Stefan Zawadzki Katowice, listopad

2 Teczka zawiera: I. Opis techniczny. 1. Podstawa opracowania projektu.. Zakres projektu. 3. Instalacja klimatyzacji pom. nr 1 - serwery - piwnica. 4. Instalacja klimatyzacji pom. na parterze.. Wytyczne branŝowe. 6. Uwagi końcowe. II. III. IV. Obliczenia dla klimatyzacji w teczce archiwalnej biura. Zestawienie materiałów. Rysunki: Rzut przyziemia rys. nr 1 Rzut parteru rys. nr Schemat instalacji klimatyzacji rys. nr 3

3 I. Opis techniczny 1. Podstawa opracowania projektu. - Umowa z Inwestorem. - Projekt architektury fragment rzutu piwnic i parteru. - Inwentaryzacja budowlana dla potrzeb opracowania projektu. - Wytyczne technologiczne. - Katalogi producentów urządzeń i materiałów. - Wymagania przy projektowaniu.. Zakres projektu obejmuje: a) instalację klimatyzacji i wychłodzenia pom. nr 1 serwery, b) instalację klimatyzacji wyznaczonych pomieszczeń fragmentu budynku w naroŝniku ul. Jagiellońskiej i Lompy. 3. Instalacja klimatyzacji pom. nr 10, serwery - piwnica. Według wytycznych dostarczyciela serwerów naleŝy wyprowadzić nadmiar ciepła wytwarzanego przez te urządzenia w ilości Q zysków 4,0kW. Zaprojektowano system chłodzenia dla tego pomieszczenia za pomocą jednostki wewnętrznej kanałowej. Jednostka zewnętrzna będzie zawieszona w patio na ścianie zewnętrznej na wys. ~3,0m. Medium cyrkulacyjnym będzie czynnik chłodniczy przyjazny środowisku HFC (R-410A). Przewody łączące jednostkę zewnętrzną z jednostka wewnętrzna kanałową zaprojektowano z miedzi łączone lutem twardym. Przewody te naleŝy izolować otuliną zimnochronna o grubości 9mm. 4. Instalacja klimatyzacji pomieszczeń na parterze. Ze względu na bardzo małą róŝnicę w cenie pomiędzy jednostka zewnętrzną (pompa ciepła) a agregatem (samochodzinie), zaprojektowano pompę ciepła. Jednostki wewnętrzne są takie same jak do współpracy z pompą ciepła, czy teŝ z samym chłodzeniem. W okresie przejściowym, gdy nieczynna jest instalacja c.o. moŝna pomieszczenia dogrzewać pompa ciepła. 3

4 Źródłem chłodu (grzanie) dla instalacji wewnętrznej są jednostki zewnętrzne (pompy ciepła) chłodzone powietrzem zewnętrznym typu MMY-MAP 1001 HT8 szt.. KaŜda jednostka wewnętrzna w wydzielonych pomieszczeniach klimatyzowanych będzie podłączona odrębnym pionem (ciecz, gaz i skropliny) sprowadzonym w bruździe ściennej na poziom piwnic. Poszczególne piony nr 1 13 będą podłączone do sieci rur prowadzonych pod stropem tej kondygnacji i podłączone do dwóch jednostek zewnętrznych ulokowanych w patio budynku na posadzce betonowej odpowiednio wypoziomowanej. Czynnikiem cyrkulacyjnym w obiegu pomiędzy jednostka zewnętrzną (pompa ciepła) a jednostkami wewnętrznymi jest czynnik chłodniczy przyjazny środowisku HFC (R-410A). Medium cyrkulacyjne (gaz ciecz) będzie prowadzone rurami miedzianymi chłodniczymi calowymi odtłuszczonymi i pozbawionymi zanieczyszczeń mechanicznych wg DIN 890, łączonymi za pomocą lutu twardego. Przewody poziome prowadzone w piwnicach będą zamocowane za pomocą uchwytów firmy HILTI. Przejścia przewodów przez strop i ściany wykonać w tulejach ochronnych. Uproszczony sterownik przewodowy zabudowany na ścianie w pom. 101, 106, 110, 111 po zaprogramowaniu będzie regulował temperatur wewnętrzną w tych pomieszczeniach. W pom. nr 100,10, 103, 104, 10, 109, regulowanie temperatury tych pomieszczeń za pomocą sterownika na podczerwień (pilot). Rury odprowadzające skropliny w pionie z jednostek wewnętrznych PP-R fusiotherm φ naleŝy sprowadzić odcinkami poziomymi nad umywalki znajdujące się na poziomie piwnic. Przewody miedziane izolować otulinami termoizolacyjnymi zimnochronnymi kauczukowymi, grubości 9mm Thermaflex.. Wytyczne branŝowe..1. Wytyczne budowlane: NaleŜy wykonać bruzdy na ulokowanie pionów od 1 13, wykonac przebicia w ścianach i stropach. 4

5 . Wytyczne elektryczne. a) wykonać podłączenia jednostek zewnętrznych: Typ MMY-MAP 1001 HT8 szt. U = V; P=7,8kW; b) wykonać podłączenie jednostki zewnętrznej do wychłodzenia pom. serwerów: Typ RAV-SM 6 AT-E U = 0/40V; P=,0kW; c) wykonać podłączenia jednostek wewnętrznych: 6. Uwagi końcowe. U = 0/40V; P=0,0 0,0kW; szt. 14 Roboty instalacyjne wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych cz. II Instalacje sanitarne i przemysłowe.

6 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT DO PROJEKTU WYKONAWCZEGO WEWNĘTRZNEJ INSTALACJI KLIMATYZACJI POMIESZCZEŃ WOJEWÓDZKIEGO CENTRUM ZARZĄDZANIA KRYZYSOWEGO ŚLĄSKIEGO URZĄD WOJEWÓDZKI W KATOWICACH UL.JAGIELOŃSKA Klimatyzacja mechaniczna. CPV SPIS TREŚCI 1. Wstęp.. Materiały. 3. Sprzęt 4. Transport. Wykonanie robót 6. Kontrola jakości robót 7. Obmiar robót 8. Odbiór robót. 9. Podstawa płatności. 10.Przepisy związane. 1. Wstęp. 1.1 Przedmiot SST.

7 Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z przebudową pomieszczeń Wojewódzkiego Centrum Zarządzania Kryzysowego Śląskiego Urzędu Wojewódzkiego w Katowicach ul. Jagielońska 1.. Zakres robót objętych SST. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem instalacji klimatyzacji w budynku Śląskiego Urzędu Wojewódzkiego w Katowicach 1.3. Ogólne wymagania dotyczące robót. Klimatyzacja pomieszczeń wykonana dla zapewnienia komfortu oraz dla zapewnienia odpowiednich warunków dla pracowników i użytkowników pomieszczeń... Materiały..1. Ogólne wymagania. Wszystkie zakupione przez wykonawcę materiały i urządzenia, dla których PN i BN przewidują posiadanie zaświadczenia lub atestu, powinny być zaopatrzone przez producenta w taki dokument. Ogólne wymagania dotyczące materiałów podano w Wymaganiach ogólnych.. Stosowane materiały...1. Materiały stosowane do wykonania instalacji klimatyzacji wg. dokumentacji technicznej. - klimatyzator urządzenie chłodzące firmy TOSHIBA wg. karty katalogowej Materiały zawarte w specyfikacji i kartach katalog. są materiałami przykładowymi zastosowanymi w obliczeniach można je zamienić na inne o tych samych lub podobnych parametrach technicznych za zgodą inwestora, inspektora nadzoru i projektanta..3. Składowanie materiałów. Materiały należy przechowywać w pomieszczeniach zamkniętych suchych przewietrzanych przystosowanych do tego celu. Urządzenia klimatyzacyjne ( urządzenie chłodzące i wentylatory) powinny być przechowywane z zachowaniem warunków określonych przez producentów w Dokumentacji Techniczno Ruchowej. Urządzenia należy zabezpieczyć przed wpływem niekorzystnych czynników atmosferycznych oraz zabrudzeniem, a także przed ingerencją osób niepowołanych. Sterowniki i inne elementy elektroniki dostarczane - w osobnych opakowaniach - wraz z urządzeniem, należy przechowywać w zamkniętym pomieszczeniu. Podpory, zawiesia, elementy mocujące należy przechowywać w zamkniętych pudłach kartonowych, z oznaczeniem ich typu oraz ilości, w suchym pomieszczeniu. Materiały izolacyjne i uszczelniające powinny być zabezpieczone przed niekorzystnym wpływem czynników zewnętrznych (w szczególności dotyczy to materiałów chłonących wilgoć np. wełny mineralnej), z zachowaniem wytycznych producentów. Wszystkie materiały i urządzenia składowane na placu budowy należy zabezpieczyć przed uszkodzeniem lub kradzieżą. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu. Ogólne wymagania dotyczące sprzętu podano w Wymagania ogólne 3.. Stosowany sprzęt Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom w zakresie jakości i wytrzymałości oraz powinien posiadać wymagane parametry techniczne, powinien być stosowany zgodnie z przeznaczeniem. Stosowane elektronarzędzia można uruchamiać dopiero po uprzednim zbadaniu ich stanu technicznego i właściwego działania. Należy je zabezpieczyć przed możliwością użycia przez osoby niepowołane. 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w Wymagania ogólne 4.. Transport materiałów na plac budowy.

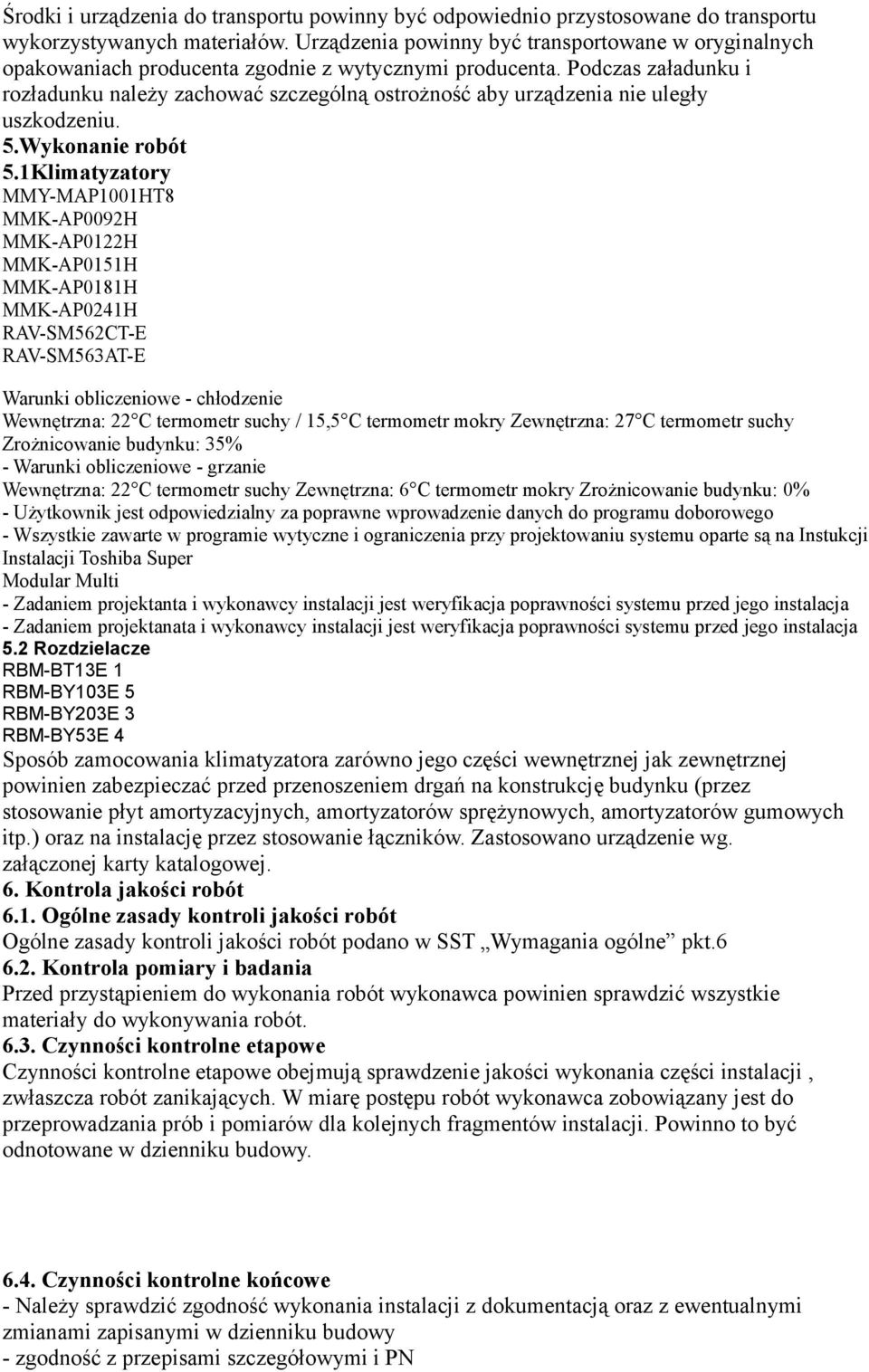

8 Środki i urządzenia do transportu powinny być odpowiednio przystosowane do transportu wykorzystywanych materiałów. Urządzenia powinny być transportowane w oryginalnych opakowaniach producenta zgodnie z wytycznymi producenta. Podczas załadunku i rozładunku należy zachować szczególną ostrożność aby urządzenia nie uległy uszkodzeniu..wykonanie robót.1klimatyzatory MMY-MAP1001HT8 MMK-AP009H MMK-AP01H MMK-AP011H MMK-AP0181H MMK-AP041H RAV-SM6CT-E RAV-SM63AT-E Warunki obliczeniowe - chłodzenie Wewnętrzna: C termometr suchy / 1, C termometr mokry Zewnętrzna: 7 C termometr suchy Zrożnicowanie budynku: 3% - Warunki obliczeniowe - grzanie Wewnętrzna: C termometr suchy Zewnętrzna: 6 C termometr mokry Zrożnicowanie budynku: 0% - Użytkownik jest odpowiedzialny za poprawne wprowadzenie danych do programu doborowego - Wszystkie zawarte w programie wytyczne i ograniczenia przy projektowaniu systemu oparte są na Instukcji Instalacji Toshiba Super Modular Multi - Zadaniem projektanta i wykonawcy instalacji jest weryfikacja poprawności systemu przed jego instalacja - Zadaniem projektanata i wykonawcy instalacji jest weryfikacja poprawności systemu przed jego instalacja. Rozdzielacze RBM-BT13E 1 RBM-BY103E RBM-BY03E 3 RBM-BY3E 4 Sposób zamocowania klimatyzatora zarówno jego części wewnętrznej jak zewnętrznej powinien zabezpieczać przed przenoszeniem drgań na konstrukcję budynku (przez stosowanie płyt amortyzacyjnych, amortyzatorów sprężynowych, amortyzatorów gumowych itp.) oraz na instalację przez stosowanie łączników. Zastosowano urządzenie wg. załączonej karty katalogowej. 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST Wymagania ogólne pkt Kontrola pomiary i badania Przed przystąpieniem do wykonania robót wykonawca powinien sprawdzić wszystkie materiały do wykonywania robót Czynności kontrolne etapowe Czynności kontrolne etapowe obejmują sprawdzenie jakości wykonania części instalacji, zwłaszcza robót zanikających. W miarę postępu robót wykonawca zobowiązany jest do przeprowadzania prób i pomiarów dla kolejnych fragmentów instalacji. Powinno to być odnotowane w dzienniku budowy Czynności kontrolne końcowe - Należy sprawdzić zgodność wykonania instalacji z dokumentacją oraz z ewentualnymi zmianami zapisanymi w dzienniku budowy - zgodność z przepisami szczegółowymi i PN

9 - jakość wykonania instalacji - regulację wykonanej instalacji Przed oddaniem do użytku wykonawca powinien dokonać uruchomienia instalacji i zademonstrować jej prawidłowe działanie zgodne z rysunkami, specyfikacją i schematami. 7. Obmiar robót Ogólne zasady obmiaru robót podano w Wymagania ogólne jednostki obmiarowe: - (m.) dla przewodów - (szt.) dla kształtek - (szt.) dla urządzeń 8. Odbiór robót na podstawie wymagań PrPN EN Wymagania ogólne odbioru Ogólne wymagania dotyczące odbioru robót podano w Wymagania ogólne 8.. Sprawdzenie kompletności wykonywanych prac Celem sprawdzenia kompletności wykonywanych prac jest wykazanie, że w pełni wykonano wszystkie prace związane z montażem instalacji oraz stwierdzenie zgodności ich wykonania z projektem oraz z obowiązującymi przepisami i zasadami technicznymi. W ramach tego etapu prac odbiorowych należy przeprowadzić następujące działania: a) Porównanie wszystkich elementów wykonanej instalacji ze specyfikacją projektową zarówno w zakresie materiałów, jak i ilości oraz, jeśli jest to konieczne, w zakresie właściwości i części zamiennych; b) Sprawdzenie zgodności wykonania instalacji z obowiązującymi przepisami oraz z zasadami technicznymi; c) Sprawdzenie dostępności dla obsługi instalacji ze względu na działanie, czyszczenie i konserwację; d) Sprawdzenie czystości instalacji; e) Sprawdzenie kompletności dokumentów niezbędnych do eksploatacji instalacji Badanie ogólne: a) Dostępności dla obsługi; b) Stanu czystości urządzeń c) Rozmieszczenia i dostępności otworów do czyszczenia urządzeń i przewodów; d) Kompletności znakowania; e) Realizacji zabezpieczeń przeciwpożarowych f) Rozmieszczenia zgodnie z projektem izolacji cieplnych i paroszczelnych; g) Zabezpieczeń antykorozyjnych konstrukcji montażowych i wsporczych; h) Zainstalowania urządzeń, zamocowania przewodów itp. w sposób nie powodujący przenoszenia drgań; i) Środków do uziemienia urządzeń i przewodów Badanie klimatyzatorów i innych urządzeń a) Sprawdzenie, czy elementy urządzenia zostały połączone w prawidłowy sposób; b) Sprawdzenie zgodności tabliczek znamionowych (wielkości nominalnych); c) Sprawdzenie konstrukcji i właściwości (np. podwójna obudowa); d) Badanie przez oględziny szczelności urządzeń i łączników elastycznych; e) Sprawdzenie zainstalowania wibroizolatorów; f) Sprawdzenie zamocowania silników; g) Sprawdzenie prawidłowości obracania się wirnika w obudowie; h) Sprawdzenie naciągu i liczby pasów klinowych ; i) Sprawdzenie zainstalowania osłon przekładni pasowych; j) Sprawdzenie odwodnienia z uszczelnieniem; k) Sprawdzenie ukształtowania łopatek wentylatora l) Sprawdzenie zgodności prędkości obrotowej wentylatora i silnika z danymi na

10 tabliczce znamionowej. 9. Podstawa płatności Ogólne warunki płatności podano w Wymagania ogólne Cena wykonanej i odebranej instalacji obejmuje: - roboty pomocnicze i przygotowawcze - dostarczenie materiałów - montaż całej instalacji - wykonanie prób i regulacji instalacji - izolację i zabudowę instalacji Płatność za wykonane roboty należy przyjmować zgodnie z oceną ilości i jakości wykonanych robót po przekazaniu atestów producentów wszystkich użytych materiałów i urządzeń. 10. Przepisy związane - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Polskie normy - PN-EN136 - akustyka określenie mocy akustycznej emitowane do kanału przez wentylatory. Metoda kanałowa - PN-78/B wentylacja mechaniczna. Urządzenia wentylacyjne wymagania i badania przy odbiorze. - PrPN-EN10 wentylacja budynków. Przewody proste i kształtki wentylacyjne z blachy o przekroju prostokątnym - PrPN-EN106 wentylacja budynków. Przewody proste i kształtki wentylacyjne z blachy o przekroju kołowym - PrPN-EN1886 wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne. Właściwości mechaniczne - PN-76/B-0340 wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego - PN-76/B-0341 wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi - PN-83/B wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania - PN-B-03430/Az3:000 wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania zmiana Az3 - PN-B wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania - PN-78/B wentylacja mechaniczna. Urządzenia wentylacyjne. wymagania i badania przy odbiorze - PN-B wentylacja przewody wentylacyjne szczelność. Wymagania i badania Inne dokumenty. Instrukcje montażu dostarczone przez producenta i dostawcę urządzeń. Warunki Techniczne Wykonania i Odbioru Robót Budowlano Montażowych tom II Instalacje Sanitarne i Przemysłowe. 11. Szczegółowa specyfikacja materiałowa.

11 3 POMIESZCZENIE BIUROWE 4, m 3 \ h 34.6 WODA 1 MAGAZYN 17, x 16 3 STREFA WEJSCIOWA P yty kamienne 11/8" 1a RAV-SM6-AT-E Posadzka 7 6 KLATKA SCHODOWA 48 x 1 36,8 u l. J a g i e l l o ñ s k a 0 11/8" 11/8" MAGAZYN m ,31 14 x MAP1001HT8 Qch³=8,0 kw Qgrz=31, kw P=7,8 kw u=380-41v wym 990x70x1800 KLATKA SCHODOWA PIWNICA 9 SERWEROWNIA 9,8 13, WC 3,3 SERWEROWNIA RAV-SM6-CT-F a 11/8" x 1 3 Qch³=,0 kw 10 POMIESZCZENIE BIUROWE POMIESZCZENIE BIUROWE POMIESZCZENIE BIUROWE KORYTARZ P ytki ceramiczne OZNACZENIA: CIECZ GAZ SKROPLINY 17 POMIESZCZENIE BIUROWE nazwa inwestycji PRZEBUDOWA POMIESZCZEÑ WOJEWÓDZKIEGO CENTRUM ZARZ DZANIA KRYZYSOWEGO ŒL SKIEGO URZÊDU WOJEWÓDZKIEGO W KATOWICACH 1 MAGAZYN m 34,6 adres inwestycji inwestor Katowice, ul. Jagielloñska Œl¹ski Urz¹d Wojewódzki Katowice, ul. Jagielloñska faza/nr PB+PW bran a instalacje sanitarne 16 POMIESZCZENIE BIUROWE POMIESZCZENIE BIUROWE POMIESZCZENIE BIUROWE u l. L o m p y m POMIESZCZENIE BIUROWE 17,10 rysunek projektowa³ opracowa³ sprawdzi³ RZUT PRZYZIEMIA INSTALACJA KLIMATYZACJI mgr in. Leszek Zawadzki Stefan Zawadzki nr rys. 1 data skala 1:100

12 0 POMIESZCZENIE BIUROWE 16,9 111 POMIESZCZENIE BIUROWE m 30,7. MMK-AP041H Qch³=7,1 kw Qgrz=8,0 kw TOALETA Plytki ceramiczne 14, TOALETA Plytki ceramiczne 6, KORYTARZE 3,8 110 POMIESZCZENIE BIUROWE,9.3 MMK-AP011H Qch³=4, kw Qgrz=,0 kw 48 x 1-0,94 u l. J a g i e l l o ñ s k a 109 POMIESZCZENIE BIUROWE,9..4 MMK-AP01H Qch³=3,6 kw Qgrz=4,0 kw MMK-AP0181H Qch³=,6 kw Qgrz=6,3 kw 3 4 x KLATKA SCHODOWA Posadzka ATRIUM DOŒWIETLAJ CE 6, 100a SZAFY SCHOWEK MMK-AP01H Qch³=3,6 kw Qgrz=4,0 kw 13 A 3,. B B 100 POMIESZCZENIE BIUROWE 0, -1,4 B A.4.4 MMK-AP0181H Qch³=,6 kw Qgrz=6,3 kw 106 POMIESZCZENIE BIUROWE 83, 6 MMK-AP0181H Qch³=,6 kw Qgrz=6,3 kw MMK-AP01H Qch³=3,6 kw Qgrz=4,0 kw. MMK-AP01H Qch³=3,6 kw Qgrz=4,0 kw MMK-AP01H Qch³=3,6 kw Qgrz=4,0 kw KORYTARZ G àwny Posadzka 18,9 10 MMK-AP009H Qch³=,8 kw Qgrz=3, kw...1 MMK-AP0181H Qch³=,6 kw Qgrz=6,3 kw 1 11 MMK-AP0181H Qch³=,6 kw Qgrz=6,3 kw ZESTAW DRUKUJ CO -KOPIUJ CY h=3,6-1,4 OZNACZENIA: CIECZ GAZ SKROPLINY nazwa inwestycji adres inwestycji inwestor rysunek PRZEBUDOWA POMIESZCZEÑ WOJEWÓDZKIEGO CENTRUM ZARZ DZANIA KRYZYSOWEGO ŒL SKIEGO URZÊDU WOJEWÓDZKIEGO W KATOWICACH Katowice, ul. Jagielloñska Œl¹ski Urz¹d Wojewódzki Katowice, ul. Jagielloñska faza/nr PB+PW RZUT PARTERU INSTALACJA KLIMATYZACJI bran a instalacje sanitarne nr rys. 10 POMIESZCZENIE BIUROWE 19,0 104 POMIESZCZENIE BIUROWE m 103 POMIESZCZENIE BIUROWE m 10 POMIESZCZENIE BIUROWE m 18,9 18,9 19,0 u l. L o m p y 101 POMIESZCZENIE BIUROWE 74,6 projektowa³ opracowa³ sprawdzi³ mgr in. Leszek Zawadzki Stefan Zawadzki data skala 1:100

13 MMY-MAP001HT8 MMY-MAP1001HT8 MMY-MAP1001HT8 OIL - SCHEMAT INSTALACJI Jednostki wewnetrzne 13z33 Wydajnosc 1,4z0 (107, %) Ilosc rur 104,6z300m Calkowita/Jawna Wydajnosc chlodzenia 48,1kW / 40,03kW Wymagana wydajnosc chlodnicza ( Cal/Jaw)? /? Calkowita wydajnosc grzewcza 60,69kW Wymagana wydajnosc grzewcza? Zroznicowanie budynku (Clg) 3 % Zroznicowanie budynku (Htg) 0 0,3m 1,3m RBM-BT13E 1 1/8" 8,0m RBM-BY03E 1 1/8",0m RBM-BY03E 1 1/8" RBM-BY03E 1 1/8" RBM-BY103E 3,0m RBM-BY103E RBM-BY103E RBM-BY103E RBM-BY103E 3,0m RBM-BY3E 3,0m RBM-BY3E 3,0m RBM-BY3E 11,0m MMK-AP01H (1.) 3,0kW /,1kW 3,9kW POM MMK-AP0181H () 4,70kW / 3,91kW,6kW POM MMK-AP01H (1.) 3,0kW /,1kW 3,9kW 9 POM.103 MMK-AP009H (1),3kW / 1,9kW,87kW POM MMK-AP0181H () 4,70kW / 3,91kW,6kW POM MMK-AP01H (1.) 3,0kW /,1kW 3,9kW 8 POM.104,0m MMK-AP01H (1.) 3,0kW /,1kW 3,9kW 7 POM.10 MMK-AP0181H () 4,70kW / 3,91kW,6kW 6 POM PION GAZU, CIECZY I SKROPLIN MMK-AP0181H () 4,70kW / 3,91kW,6kW POM.106 MMK-AP0181H () 4,70kW / 3,91kW,6kW 4 POM.106 MMK-AP01H (1.) 3,0kW /,1kW 3,9kW 3 POM.109 RBM-BY3E MMK-AP041H (.),96kW / 4,9kW 7,17kW MMK-AP011H (1.7) 3,78kW / 3,14kW 4,48kW POM POM.111 nazwa inwestycji PRZEBUDOWA POMIESZCZEÑ WOJEWÓDZKIEGO CENTRUM ZARZ DZANIA KRYZYSOWEGO ŒL SKIEGO URZÊDU WOJEWÓDZKIEGO W KATOWICACH adres inwestycji inwestor Katowice, ul. Jagielloñska Œl¹ski Urz¹d Wojewódzki Katowice, ul. Jagielloñska faza/nr PB+PW bran a instalacje sanitarne rysunek SCHEMAT INSTALACJI nr rys. 3 projektowa³ mgr in. Leszek Zawadzki data opracowa³ Stefan Zawadzki sprawdzi³ skala 1:0
