1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA do przetargu prowadzonego w trybie ograniczonym ofertowym na przeprowadzenie remontów elektrycznych oraz okresowych kontroli instalacji elektrycznej, p/oblodzeniowej i piorunochronnej w zasobach SM Jaskółka w Tarnowie. INFORMACJE O ZAMAWIAJĄCYM I PRZEDMIOCIE PRZETARGU Zamawiający: Spółdzielnia Mieszkaniowa Jaskółka Tarnów, ul. Hodowlana 7 tel , NIP PRZEDMIOT PRZETARGU Przedmiotem przetargu jest: I. Roboty elektryczne: 1. wykonanie instalacji p/oblodzeniowej rynien i rur spustowych: Lwowska 65, Lwowska 67, Lwowska 121, Burtnicza 4, Skowronków 6, Szpitalna 39A, Szpitalna 54, Reymonta 29, 2. wymiana tablic elektrycznych: Lwowska 67kl. I i II 3. remont instalacji elektrycznej oświetlenia klatek schodowych zamontowanie lamp ledowych z czujnikiem ruchu: Lelewela 10, Wiejska 6, Kościuszki 4, II. Przeprowadzenie obligatoryjnych kontroli okresowych i pomiarów instalacji elektrycznej, p/oblodzeniowej rynien i rur spustowych oraz instalacji piorunochronnych w niżej wymienionych budynkach: 1. Instalacji elektrycznej: a. Starodąbrowska 26 (budynek Administracji Nr 1), budynki mieszkalne: Rolnicza mieszkań, Rolnicza mieszkań, Rolnicza mieszkań, Ułańska mieszkań, Ułańska mieszkań, Szujskiego 31A 20 mieszkań,, Szujskiego mieszkań, Reymonta mieszkań, Reymonta mieszkań, Reymonta 31A 45 mieszkań, Reymonta mieszkań, Krasińskiego mieszkań, pawilony: Szujskiego 38 dwa lokale użytkowe, Wilsona 2 5 lokali użytkowych, Reymonta 35 dwa lokale użytkowe, Mościckiego 66C (budynek Administracji Nr 2), b. os. Zielone 27 oraz Zielone 16A (pawilon użytkowy) zabezpieczenie różnicowo - prądowe, 2. Instalacji piorunochronnych: budynki mieszkalne Rolnicza 10, Rolnicza 12, Ułańska 18, Ułańska 19, Szujskiego 31A, Szujskiego 40, Reymonta 29, Reymonta 31, Reymonta 31A, Reymonta 33, Zielone 27, 3. Instalacji przeciwoblodzeniowej rynien i rur spustowych: Lwowska 27, Lwowska 59, Pracy 4B, os.25-lecia PRL 7, Prostopadła 4, Szpitalna 37, Szpitalna 39B, Szpitalna 56, Akacjowa 9, Traugutta 18, Szenwalda 4, Szenwalda 4A, Ułańska 18, Rolnicza 8, Rolnicza 10, Rolnicza 12, Szujskiego 40, Wiejska 6, Wiejska 8, Lelewela 10, Kościuszki 4, Wilsona 13 oraz pawilony handlowe - pl. Kościuszki 4 (Bank PKO), Reymonta 35 (Apteka), Wilsona 2, Szujskiego 38, Zielone 2, Zielone 3, Zielone 8, Zielone 9, Zielone 10, Zielone 11, Zielone 12, Zielone 13, Zielone 17, Zielone 18,, Zielone 19, Zarzyckiego 9-15 segm. I-III. III. OFERTA PRZETARGOWA Oferta przetargowa winna zawierać: 1

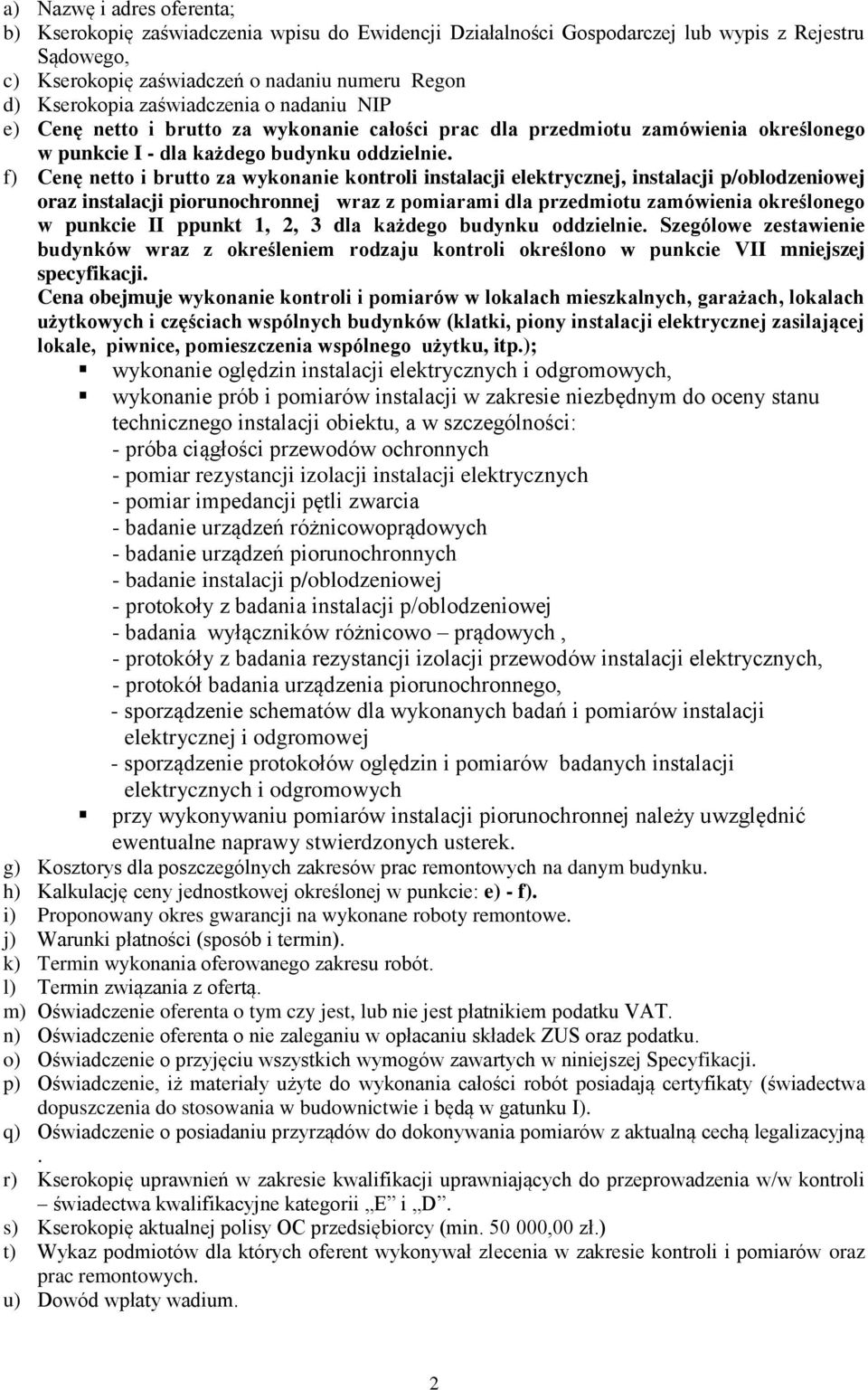

2 a) Nazwę i adres oferenta; b) Kserokopię zaświadczenia wpisu do Ewidencji Działalności Gospodarczej lub wypis z Rejestru Sądowego, c) Kserokopię zaświadczeń o nadaniu numeru Regon d) Kserokopia zaświadczenia o nadaniu NIP e) Cenę netto i brutto za wykonanie całości prac dla przedmiotu zamówienia określonego w punkcie I - dla każdego budynku oddzielnie. f) Cenę netto i brutto za wykonanie kontroli instalacji elektrycznej, instalacji p/oblodzeniowej oraz instalacji piorunochronnej wraz z pomiarami dla przedmiotu zamówienia określonego w punkcie II ppunkt 1, 2, 3 dla każdego budynku oddzielnie. Szególowe zestawienie budynków wraz z określeniem rodzaju kontroli określono w punkcie VII mniejszej specyfikacji. Cena obejmuje wykonanie kontroli i pomiarów w lokalach mieszkalnych, garażach, lokalach użytkowych i częściach wspólnych budynków (klatki, piony instalacji elektrycznej zasilającej lokale, piwnice, pomieszczenia wspólnego użytku, itp.); wykonanie oględzin instalacji elektrycznych i odgromowych, wykonanie prób i pomiarów instalacji w zakresie niezbędnym do oceny stanu technicznego instalacji obiektu, a w szczególności: - próba ciągłości przewodów ochronnych - pomiar rezystancji izolacji instalacji elektrycznych - pomiar impedancji pętli zwarcia - badanie urządzeń różnicowoprądowych - badanie urządzeń piorunochronnych - badanie instalacji p/oblodzeniowej - protokoły z badania instalacji p/oblodzeniowej - badania wyłączników różnicowo prądowych, - protokóły z badania rezystancji izolacji przewodów instalacji elektrycznych, - protokół badania urządzenia piorunochronnego, - sporządzenie schematów dla wykonanych badań i pomiarów instalacji elektrycznej i odgromowej - sporządzenie protokołów oględzin i pomiarów badanych instalacji elektrycznych i odgromowych przy wykonywaniu pomiarów instalacji piorunochronnej należy uwzględnić ewentualne naprawy stwierdzonych usterek. g) Kosztorys dla poszczególnych zakresów prac remontowych na danym budynku. h) Kalkulację ceny jednostkowej określonej w punkcie: e) - f). i) Proponowany okres gwarancji na wykonane roboty remontowe. j) Warunki płatności (sposób i termin). k) Termin wykonania oferowanego zakresu robót. l) Termin związania z ofertą. m) Oświadczenie oferenta o tym czy jest, lub nie jest płatnikiem podatku VAT. n) Oświadczenie oferenta o nie zaleganiu w opłacaniu składek ZUS oraz podatku. o) Oświadczenie o przyjęciu wszystkich wymogów zawartych w niniejszej Specyfikacji. p) Oświadczenie, iż materiały użyte do wykonania całości robót posiadają certyfikaty (świadectwa dopuszczenia do stosowania w budownictwie i będą w gatunku I). q) Oświadczenie o posiadaniu przyrządów do dokonywania pomiarów z aktualną cechą legalizacyjną. r) Kserokopię uprawnień w zakresie kwalifikacji uprawniających do przeprowadzenia w/w kontroli świadectwa kwalifikacyjne kategorii E i D. s) Kserokopię aktualnej polisy OC przedsiębiorcy (min ,00 zł.) t) Wykaz podmiotów dla których oferent wykonywał zlecenia w zakresie kontroli i pomiarów oraz prac remontowych. u) Dowód wpłaty wadium. 2

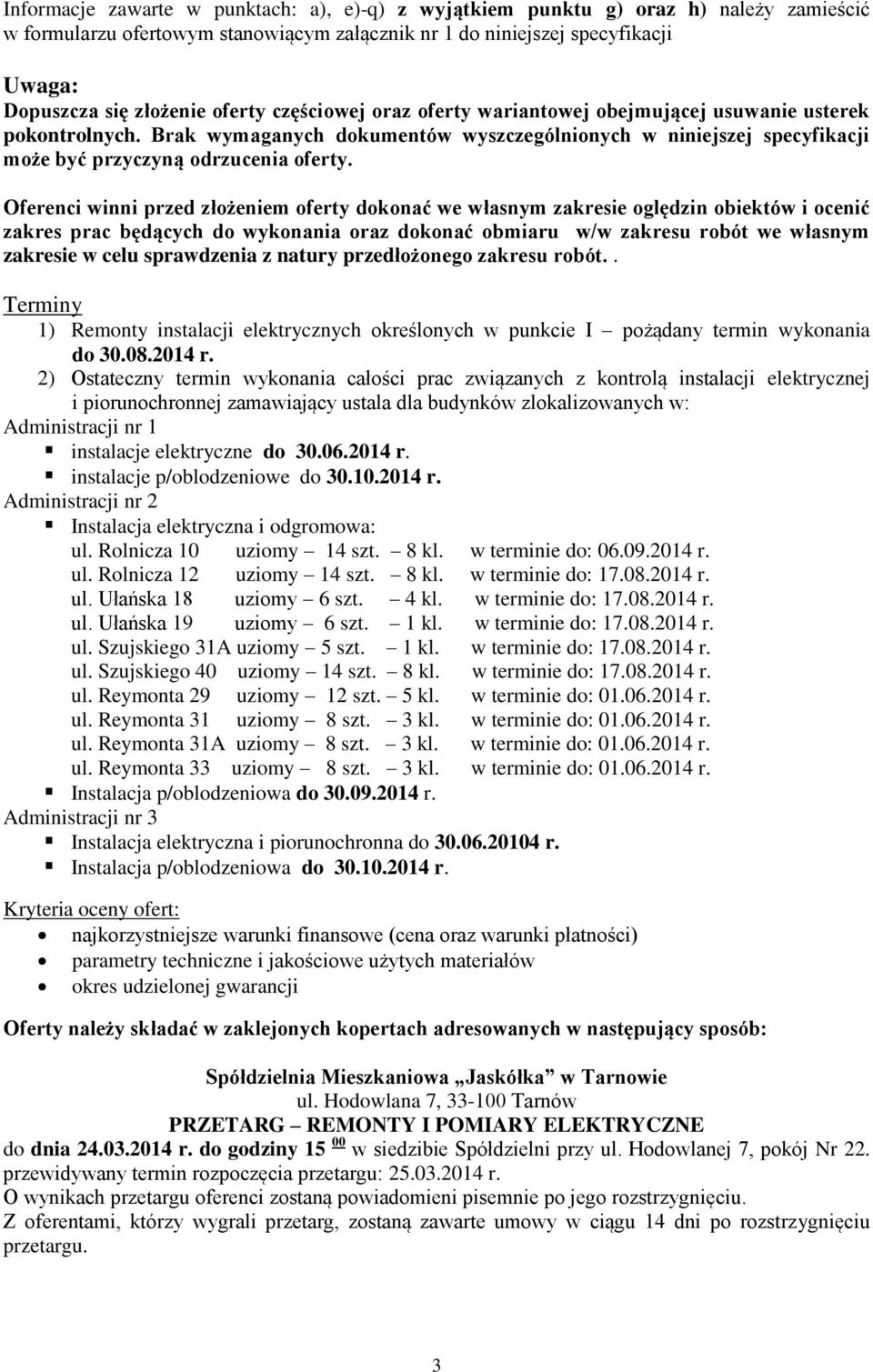

3 Informacje zawarte w punktach: a), e)-q) z wyjątkiem punktu g) oraz h) należy zamieścić w formularzu ofertowym stanowiącym załącznik nr 1 do niniejszej specyfikacji Uwaga: Dopuszcza się złożenie oferty częściowej oraz oferty wariantowej obejmującej usuwanie usterek pokontrolnych. Brak wymaganych dokumentów wyszczególnionych w niniejszej specyfikacji może być przyczyną odrzucenia oferty. Oferenci winni przed złożeniem oferty dokonać we własnym zakresie oględzin obiektów i ocenić zakres prac będących do wykonania oraz dokonać obmiaru w/w zakresu robót we własnym zakresie w celu sprawdzenia z natury przedłożonego zakresu robót.. Terminy 1) Remonty instalacji elektrycznych określonych w punkcie I pożądany termin wykonania do r. 2) Ostateczny termin wykonania całości prac związanych z kontrolą instalacji elektrycznej i piorunochronnej zamawiający ustala dla budynków zlokalizowanych w: Administracji nr 1 instalacje elektryczne do r. instalacje p/oblodzeniowe do r. Administracji nr 2 Instalacja elektryczna i odgromowa: ul. Rolnicza 10 uziomy 14 szt. 8 kl. w terminie do: r. ul. Rolnicza 12 uziomy 14 szt. 8 kl. w terminie do: r. ul. Ułańska 18 uziomy 6 szt. 4 kl. w terminie do: r. ul. Ułańska 19 uziomy 6 szt. 1 kl. w terminie do: r. ul. Szujskiego 31A uziomy 5 szt. 1 kl. w terminie do: r. ul. Szujskiego 40 uziomy 14 szt. 8 kl. w terminie do: r. ul. Reymonta 29 uziomy 12 szt. 5 kl. w terminie do: r. ul. Reymonta 31 uziomy 8 szt. 3 kl. w terminie do: r. ul. Reymonta 31A uziomy 8 szt. 3 kl. w terminie do: r. ul. Reymonta 33 uziomy 8 szt. 3 kl. w terminie do: r. Instalacja p/oblodzeniowa do r. Administracji nr 3 Instalacja elektryczna i piorunochronna do r. Instalacja p/oblodzeniowa do r. Kryteria oceny ofert: najkorzystniejsze warunki finansowe (cena oraz warunki płatności) parametry techniczne i jakościowe użytych materiałów okres udzielonej gwarancji Oferty należy składać w zaklejonych kopertach adresowanych w następujący sposób: Spółdzielnia Mieszkaniowa Jaskółka w Tarnowie ul. Hodowlana 7, Tarnów PRZETARG REMONTY I POMIARY ELEKTRYCZNE do dnia r. do godziny w siedzibie Spółdzielni przy ul. Hodowlanej 7, pokój Nr 22. przewidywany termin rozpoczęcia przetargu: r. O wynikach przetargu oferenci zostaną powiadomieni pisemnie po jego rozstrzygnięciu. Z oferentami, którzy wygrali przetarg, zostaną zawarte umowy w ciągu 14 dni po rozstrzygnięciu przetargu. 3

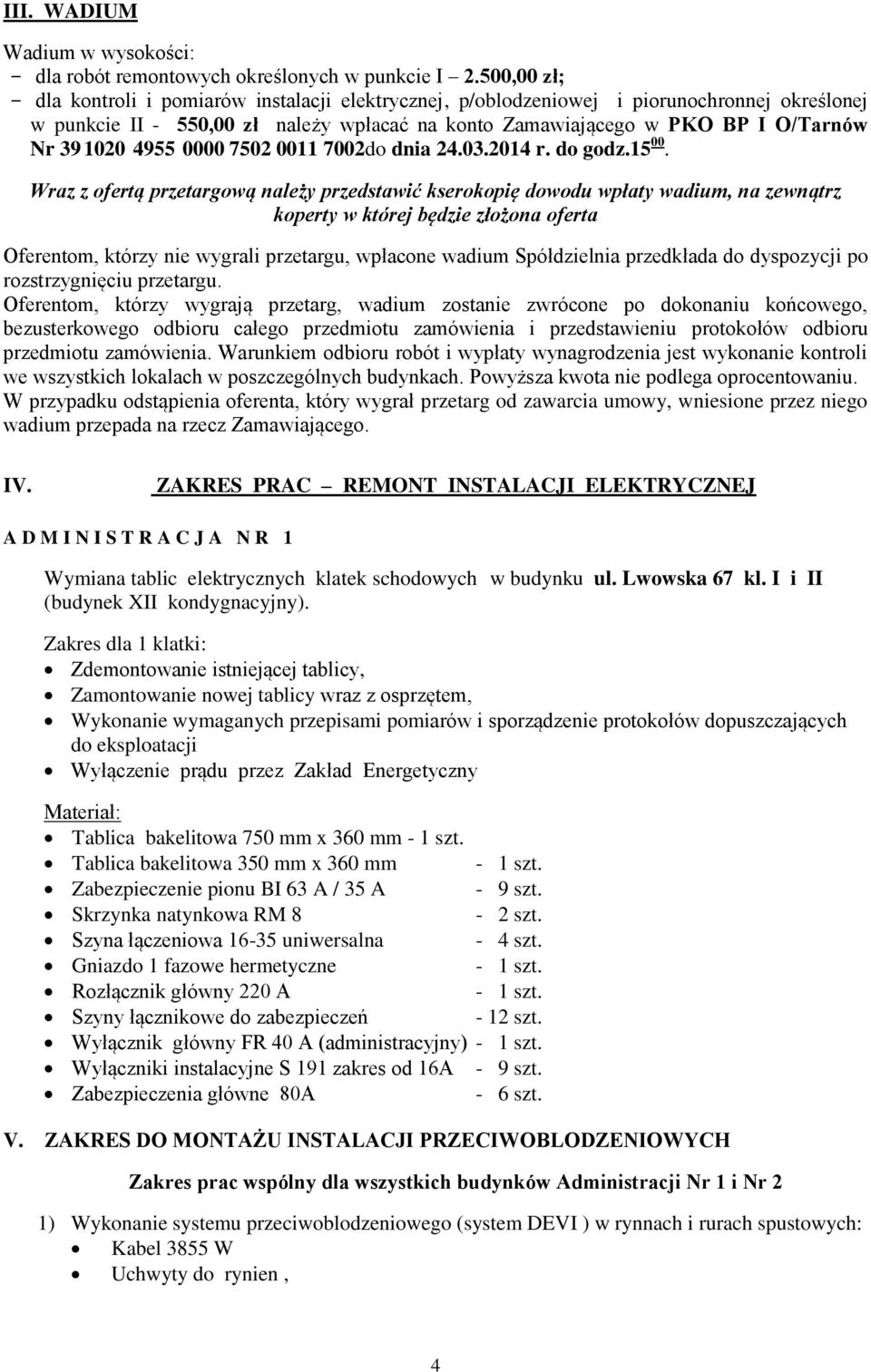

4 III. WADIUM Wadium w wysokości: - dla robót remontowych określonych w punkcie I 2.500,00 zł; - dla kontroli i pomiarów instalacji elektrycznej, p/oblodzeniowej i piorunochronnej określonej w punkcie II - 550,00 zł należy wpłacać na konto Zamawiającego w PKO BP I O/Tarnów Nr do dnia r. do godz Wraz z ofertą przetargową należy przedstawić kserokopię dowodu wpłaty wadium, na zewnątrz koperty w której będzie złożona oferta Oferentom, którzy nie wygrali przetargu, wpłacone wadium Spółdzielnia przedkłada do dyspozycji po rozstrzygnięciu przetargu. Oferentom, którzy wygrają przetarg, wadium zostanie zwrócone po dokonaniu końcowego, bezusterkowego odbioru całego przedmiotu zamówienia i przedstawieniu protokołów odbioru przedmiotu zamówienia. Warunkiem odbioru robót i wypłaty wynagrodzenia jest wykonanie kontroli we wszystkich lokalach w poszczególnych budynkach. Powyższa kwota nie podlega oprocentowaniu. W przypadku odstąpienia oferenta, który wygrał przetarg od zawarcia umowy, wniesione przez niego wadium przepada na rzecz Zamawiającego. IV. ZAKRES PRAC REMONT INSTALACJI ELEKTRYCZNEJ A D M I N I S T R A C J A N R 1 Wymiana tablic elektrycznych klatek schodowych w budynku ul. Lwowska 67 kl. I i II (budynek XII kondygnacyjny). Zakres dla 1 klatki: Zdemontowanie istniejącej tablicy, Zamontowanie nowej tablicy wraz z osprzętem, Wykonanie wymaganych przepisami pomiarów i sporządzenie protokołów dopuszczających do eksploatacji Wyłączenie prądu przez Zakład Energetyczny Materiał: Tablica bakelitowa 750 mm x 360 mm - 1 szt. Tablica bakelitowa 350 mm x 360 mm - 1 szt. Zabezpieczenie pionu BI 63 A / 35 A - 9 szt. Skrzynka natynkowa RM 8-2 szt. Szyna łączeniowa uniwersalna - 4 szt. Gniazdo 1 fazowe hermetyczne - 1 szt. Rozłącznik główny 220 A - 1 szt. Szyny łącznikowe do zabezpieczeń - 12 szt. Wyłącznik główny FR 40 A (administracyjny) - 1 szt. Wyłączniki instalacyjne S 191 zakres od 16A - 9 szt. Zabezpieczenia główne 80A - 6 szt. V. ZAKRES DO MONTAŻU INSTALACJI PRZECIWOBLODZENIOWYCH Zakres prac wspólny dla wszystkich budynków Administracji Nr 1 i Nr 2 1) Wykonanie systemu przeciwoblodzeniowego (system DEVI ) w rynnach i rurach spustowych: Kabel 3855 W Uchwyty do rynien, 4

5 Uchwyty do rur spustowych, Materiały pomocnicze (linka stalowa podtrzymująca kabel grzewczy, zaciski stalowe, wieszaki aluminiowe i inne elementy niezbędne do wykonania) 2) Wykonanie pionów zasilających instalację przeciwoblodzeniową w budynku, sterowanych automatycznie: Kabel YDY 5 x 10 Materiały pomocnicze (puszki, uchwyty mocujące kabel, bezpieczniki) 3) Montaż regulatora cyfrowego (temperatura wilgotność) 4) Montaż automatycznego sterowania do zamontowanej instalacji p/oblodzeniowej, 5) Wyłącznik do sterowania ręcznego należy umieścić w skrzyni administracyjnej przy wejściu do klatki schodowej. 6) Podłączenie instalacji przeciwoblodzeniowej do instalacji zasilającej z wykonaniem zabezpieczenia różnicowo-prądowego 7) Należy również umieścić na klatkach schodowych tabliczki, iż na dachu, w rynnach i rurach spustowych znajduje się instalacja pod napięciem. 8) Sporządzenie protokołu z pomiarów wraz ze schematem kreskowym dla każdego budynku. Wykonanie instalacji przeciwoblodzeniowej rynien i rur spustowych następujących budynków: 1. ul. Szpitalna 39A i Szpitalna 54 Zakres dla 1 budynku 1.1 Wykonanie systemu przeciwoblodzeniowego w rynnie o długości 2 x 55,00 mb = 110 mb i rurach spustowych - 6 pionów x 15,00 mb = 90 mb 1.2 Wykonanie 2 - pionów zasilających instalację przeciwoblodzeniową w budynku, 2. ul. Lwowska 121 i Burtnicza 4 Zakres dla 1 budynku 2.1 Wykonanie systemu przeciwoblodzeniowego w rynnie o długości 2 x 136 mb = 272 mb i rurach spustowych - 12 pionów x 15,0 mb = 180,00 mb 2.2 Wykonanie 3 pionów zasilających instalację przeciwoblodzeniową w budynku, 3. ul. Lwowska 65 i Lwowska 67 Zakres dla 1 budynku: 3.1 Wykonanie systemu przeciwoblodzeniowego w rynnie o długości 49 mb i rurach spustowych - 4 pionów x 33 mb = 132,00 mb 3.2 Wykonanie 1 - pionu zasilającego instalację przeciwoblodzeniową w budynku, 4. ul. Skowronków Wykonanie systemu przeciwoblodzeniowego w rynnie o długości 49 mb i rurach spustowych - 4 piony x 30 mb = 120,00 mb 4.2 Wykonanie 1 - pionu zasilającego instalację przeciwoblodzeniową w budynku sterowanego automatycznie. A D M I N I S T R A C J A N R 2 5. ul. Reymonta Wykonanie systemu przeciwoblodzeniowego w rynnie o długości 93,50 m i rurach spustowych - 6 pionów x 16,00mb = 90,00mb 5.2 Wykonanie 2 - pionów zasilających instalację przeciwoblodzeniową w budynku sterowanego automatycznie. 5

6 VI. WYKONANIE REMONTU INSTALACJI ELEKTRYCZNEJ OŚWIETLENIA KLATEK SCHODOWYCH ZMIANA KABLI ALUMINIOWYCH NA MIEDZIANE - ZAMONTOWANIE LAMP LEDOWYCH Z CZUJNIKIEM RUCHU w budynkach pięciokondygnacyjnych, trzyklatkowych: 1. ul. Wiejska 6-15 szt. lamp (po 5 szt. w każdej klatce) 2. ul. Lelewela szt. lamp( kl.i i III po 5 szt. kl. II 6 szt.) 1) Oprawy oświetleniowe LED z czujnikiem ruch. 2) Instalacja podtynkowa wykonana przewodami YDYP ( 3x 2,5 mm 2 oraz 3x1,5 mm 2 ) 3) Sterowanie poprzez wyłącznik zmierzchowy. Zakres robót dla 1 klatki schodowej: a) Demontaż opraw 5 szt. oraz osprzętu starego typu - 1 komp. b) Wykonanie bruzdy w podłożu ceglanym - 45 mb c) Przygotowanie podłoża pod puszki rozgałęźne 4-ro wylotowe - 6 szt. d) Wykonanie przepustów przez stropy - 7 szt. e) Ułożenie rur RL 22 w korytarzach piwnicznych - 12 mb f) Montaż puszek rozgałęźnych - 6 szt. g) Montaż przewodów pionu elektrycznego oświetlenia YDYp 3x2,5 mm 2-28 mb h) Montaż przewodów YDYp 3x1,5 mm 2-28 mb i) Montaż na zewnątrz czujnika zmierzchowego - 1 szt. j) Zaprawienie bruzd wraz z wyrównaniem i przeszlifowaniem do uzyskania równej powierzchni z istniejącym tynkiem - 45 mb k) Uzupełnienie uszkodzonych powłok malarskich podczas wykonywania prac, pomalowanie w istniejącym kolorze. l) Montaż opraw LED SYLWIA 16W - 5 szt. m) Regulacja - 5 szt. n) Demontaż tablicy administracyjnej, podłączenie instalacji - 1 komp. o) Pomiary ochronne instalacji - 1 komp. 3. Pl. Kościuszki 4 33 szt. lamp - jedna klatka schodowa 12 kondygnacji. 1) Oprawy oświetleniowe LED z czujnikiem ruch. 2) Instalacja podtynkowa wykonana przewodami YDYP ( 3x 2,5 mm 2 oraz 3x1,5 mm 2 ) 3) Sterowanie poprzez wyłączniki zmierzchowe 4) Wykonanie trzech pionów instalacji oświetlenia Przedmiar dla 3 obwodów klatki schodowej oraz korytarzy : 1) Demontaż opraw 33 szt. oraz osprzętu starego typu - 1 komp. 2) Wykonanie bruzdy w podłożu betonowym mb 3) Przygotowanie podłoża pod puszki rozgałęźne 4-ro wylotowe - 6 szt. 4) Wykonanie przepustów przez ściany betonowe - 33 szt. 5) Montaż puszek rozgałęźnych - 33 szt. 6) Montaż przewodów pionu elektrycznego oświetlenia YDYp 3x2,5 mm mb 7) Montaż przewodów YDYp 3x1,5 mm mb 8) Montaż na zewnątrz czujnika zmierzchowego - 3 szt. 6

7 klatek schod. pionów elektrycznych mieszkań pom ogól. użyt. ilość najemców garaży pawilonów strychy uziomów 9) Zaprawienie bruzd wraz z wyrównaniem i przeszlifowaniem do uzyskania równej powierzchni z istniejącym tynkiem mb 10) Uzupełnienie uszkodzonych powłok malarskich podczas wykonywania prac, pomalowanie w istniejącym kolorze. 11) Montaż opraw LED SYLWIA 16W - 33 szt. 12) Regulacja - 33 szt. 13) Demontaż tablicy administracyjnej, podłączenie instalacji 1 komp. 14) Pomiary ochronne instalacji 1 komp.. Uwaga : zdemontowany osprzęt elektryczny włącznie z kablami z demontaż pionów zasilających, należy zwrócić do magazynu ul. Hodowlana 7 VII. PRZEPROWADZENIE OBLIGATORYJNYCH KONTROLI OKRESOWYCH I POMIARÓW INSTALACJI ELEKTRYCZNEJ I PIORUNOCHRONNEJ 1. Wykaz budynków wraz z podziałem na administracje i rodzaj kontroli Wykaz budynków wyznaczonych do okresowej kontroli instalacji elektrycznej piorunochronnej i instalacji przeciwoblodzeniowej UWAGI Adres budynku 1 Starodąbrowska 26 2 Lwowska 27 3 Lwowska 59 4 Pracy 4B 5 os. 25-lecia PRL 7 6 Prostopadła 4 7 Szpitalna 37 8 Szpitalna 39B 9 Szpitalna 56 RAZEM Administracja nr 1 Instalacja elektryczna Instalacja przeciwoblodzeniowa Administracja nr 2 Instalacja elektryczna Budynki mieszkalne 11 Rolnicza Rolnicza Rolnicza Ułańska Ułańska Wg informacji dodatkowej punkt VII - 2 7

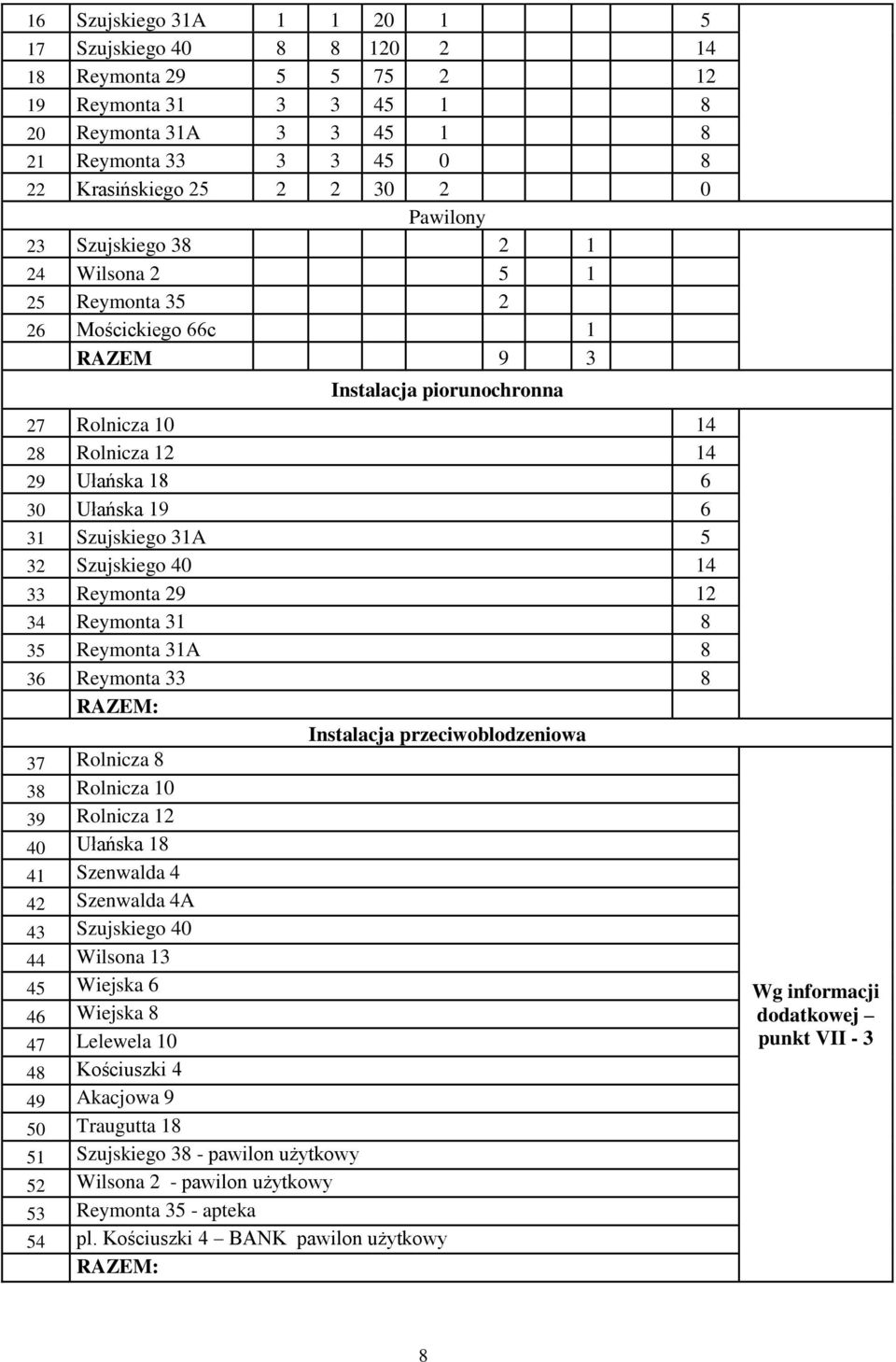

8 16 Szujskiego 31A Szujskiego Reymonta Reymonta Reymonta 31A Reymonta Krasińskiego Pawilony 23 Szujskiego Wilsona Reymonta Mościckiego 66c 1 RAZEM 9 3 Instalacja piorunochronna 27 Rolnicza Rolnicza Ułańska Ułańska Szujskiego 31A 5 32 Szujskiego Reymonta Reymonta Reymonta 31A 8 36 Reymonta 33 8 RAZEM: Instalacja przeciwoblodzeniowa 37 Rolnicza 8 38 Rolnicza Rolnicza Ułańska Szenwalda 4 42 Szenwalda 4A 43 Szujskiego Wilsona Wiejska 6 46 Wiejska 8 47 Lelewela Kościuszki 4 49 Akacjowa 9 50 Traugutta Szujskiego 38 - pawilon użytkowy 52 Wilsona 2 - pawilon użytkowy 53 Reymonta 35 - apteka 54 pl. Kościuszki 4 BANK pawilon użytkowy RAZEM: Wg informacji dodatkowej punkt VII - 3 8

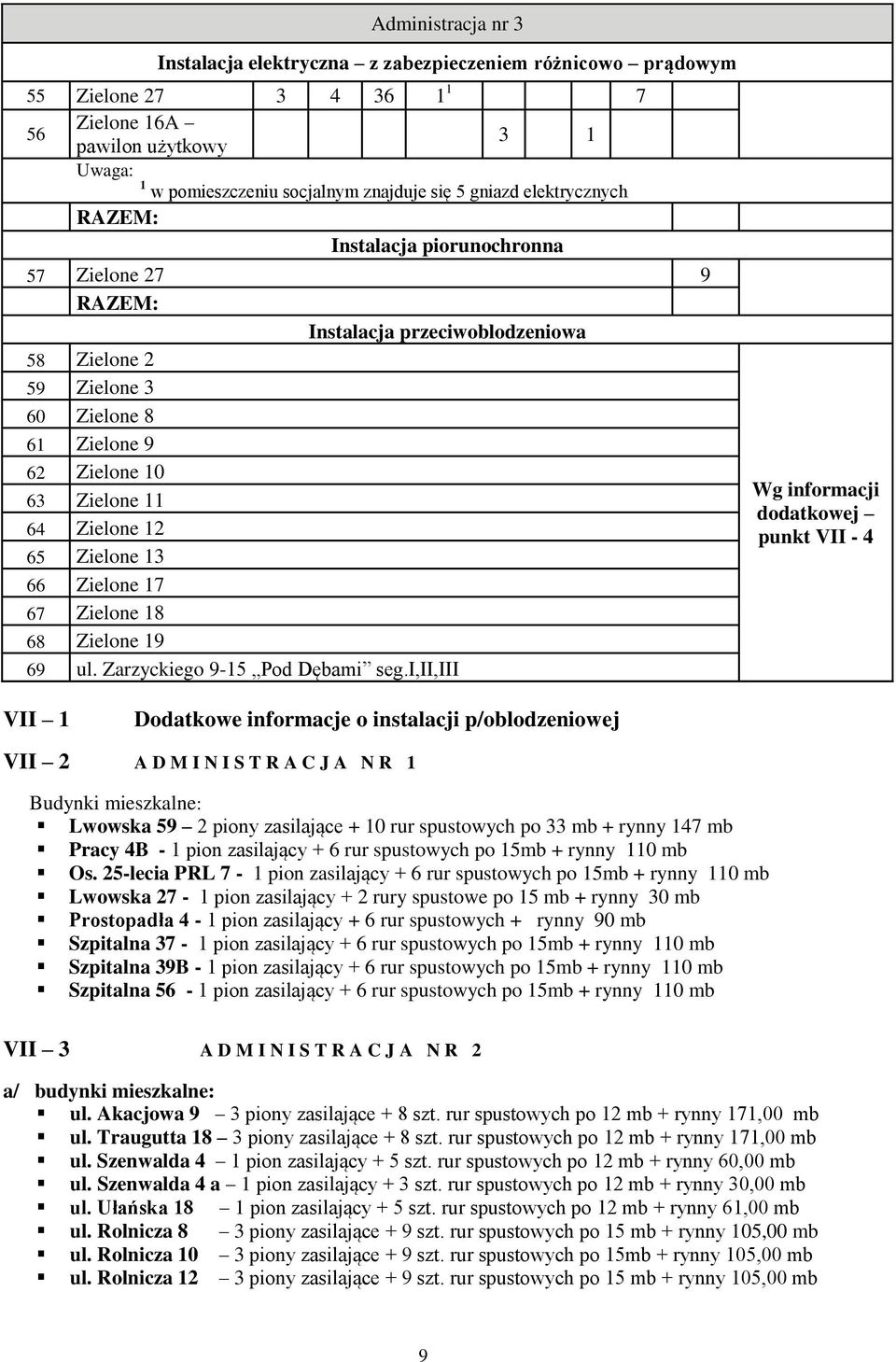

9 Administracja nr 3 Instalacja elektryczna z zabezpieczeniem różnicowo prądowym 55 Zielone Zielone 16A pawilon użytkowy 3 1 Uwaga: 1 w pomieszczeniu socjalnym znajduje się 5 gniazd elektrycznych RAZEM: Instalacja piorunochronna 57 Zielone 27 9 RAZEM: Instalacja przeciwoblodzeniowa 58 Zielone 2 59 Zielone 3 60 Zielone 8 61 Zielone 9 62 Zielone Zielone Zielone Zielone Zielone Zielone Zielone ul. Zarzyckiego 9-15 Pod Dębami seg.i,ii,iii Wg informacji dodatkowej punkt VII - 4 VII 1 Dodatkowe informacje o instalacji p/oblodzeniowej VII 2 A D M I N I S T R A C J A N R 1 Budynki mieszkalne: Lwowska 59 2 piony zasilające + 10 rur spustowych po 33 mb + rynny 147 mb Pracy 4B - 1 pion zasilający + 6 rur spustowych po 15mb + rynny 110 mb Os. 25-lecia PRL 7-1 pion zasilający + 6 rur spustowych po 15mb + rynny 110 mb Lwowska 27-1 pion zasilający + 2 rury spustowe po 15 mb + rynny 30 mb Prostopadła 4-1 pion zasilający + 6 rur spustowych + rynny 90 mb Szpitalna 37-1 pion zasilający + 6 rur spustowych po 15mb + rynny 110 mb Szpitalna 39B - 1 pion zasilający + 6 rur spustowych po 15mb + rynny 110 mb Szpitalna 56-1 pion zasilający + 6 rur spustowych po 15mb + rynny 110 mb VII 3 A D M I N I S T R A C J A N R 2 a/ budynki mieszkalne: ul. Akacjowa 9 3 piony zasilające + 8 szt. rur spustowych po 12 mb + rynny 171,00 mb ul. Traugutta 18 3 piony zasilające + 8 szt. rur spustowych po 12 mb + rynny 171,00 mb ul. Szenwalda 4 1 pion zasilający + 5 szt. rur spustowych po 12 mb + rynny 60,00 mb ul. Szenwalda 4 a 1 pion zasilający + 3 szt. rur spustowych po 12 mb + rynny 30,00 mb ul. Ułańska 18 1 pion zasilający + 5 szt. rur spustowych po 12 mb + rynny 61,00 mb ul. Rolnicza 8 3 piony zasilające + 9 szt. rur spustowych po 15 mb + rynny 105,00 mb ul. Rolnicza 10 3 piony zasilające + 9 szt. rur spustowych po 15mb + rynny 105,00 mb ul. Rolnicza 12 3 piony zasilające + 9 szt. rur spustowych po 15 mb + rynny 105,00 mb 9

10 ul. Szujskiego 40 3 piony zasilające + 9 szt. rur spustowych po 15 mb + rynny105,00 mb ul. Wiejska 6 1 pion zasilający + 3 szt. rur spustowych po 15 mb + rynny 45,00 mb ul. Wiejska 8 1 pion zasilający + 3 szt. rur spustowych po 15 mb + rynny 45,00 mb ul. Lelewela 10 1 pion zasilający + 3 szt. rur spustowych po 15 mb + rynny 45,00 mb Pl. Kościuszki 4 1 pion zasilający + 2 szt. rur spustowych po 30 mb + rynny 20,00 mb ul. Wilsona 13 1 pion zasilający + 3 szt. rur spustowych po 15 mb + rynny 30,00 mb b/ Pawilony handlowe: Pl. Kościuszki 4 PKO 1 pion zasilający + 4szt. rur spustowych po 4mb + rynny 113,40 mb Reymonta 35 Apteka 1 pion zasilające +2szt. rur spustowych po 5 mb + rynny 18,00 mb Wilsona 2 1 pion zasilający + 6 szt. rur spustowych po 3,50 mb + rynny 117,40 mb Szujskiego 38-2 piony zasilające + 4szt. rur spustowych po 5 mb + rynny 27,00 mb VII 4 A D M I N I S T R A C J A N R 3 os. Zielone 2 3 kl. sch. + piony zasilające os. Zielone 3 4 kl. sch. + piony zasilające os. Zielone 8 4 kl. sch. + piony zasilające os. Zielone 9 3 kl. sch. + piony zasilające os. Zielone 10 3 kl. sch. + piony zasilające os. Zielone 11 2 kl. sch. + piony zasilające os. Zielone 12 3 kl. sch. + piony zasilające os. Zielone 13 3 kl. sch. + piony zasilające os. Zielone 18 2 kl. sch. + piony zasilające os. Zielone 19 2 kl. sch. + piony zasilające ul. Zarzyckiego 9-15 Pod Dębami seg. I, II, III 3 kl. sch. + piony zasilające 1. WYMAGANIA OGÓLNE do kontroli i pomiarów Sprawdzenia okresowego instalacji należy dokonać w oparciu o obowiązujące przepisy Prawa Budowlanego oraz postanowienia PN, w szczególności jak niżej: - PN-HD Instalacje elektryczne niskiego napięcia Część 6: Instalacje elektryczne niskiego napięcia.sprawdzanie. - PN-EN : 2009 Ochrona odgromowa Część 3: Uszkodzenia fizyczne obiektów i zagrożenie życia. Okresowe badania eksploatacyjne muszą potwierdzić prawidłowość działania zastosowanych środków ochrony podstawowej, ochrony przy uszkodzeniu i ochrony przeciwpożarowej lub wykazać nieprawidłowości i usterki instalacji w tym zakresie. 2. KWALIFIKACJE OSÓB WYKONUJĄCYCH POMIARY Osoba wykonująca pomiary w ramach badań okresowych instalacji elektrycznych i piorunochronnych, dokonująca oceny stanu technicznego instalacji powinna posiadać świadectwa kwalifikacyjne D i E z uprawnieniami do wykonywania pomiarów. W przypadku gdy pomiary wykonuje osoba posiadająca świadectwo kwalifikacji E, protokół musi być sprawdzony i podpisany przez osobę ze świadectwem kwalifikacyjnym D. 3. PRZYRZĄDY POMIAROWE Przyrządy pomiarowe używane do wykonania badań okresowych Przyrządy pomiarowe jako urządzenia stosowane do pomiarów w ochronie bezpieczeństwa, zdrowia i życia podlegają prawnej kontroli metrologicznej. Przyrządy winny być sprawne i posiadać aktualne świadectwa legalizacji lub uwierzytelnienia. Przyrządy nowe wprowadzone do obrotu na terytorium RP podlegają zatwierdzeniu typu z okresem ważności do 10 lat. 10

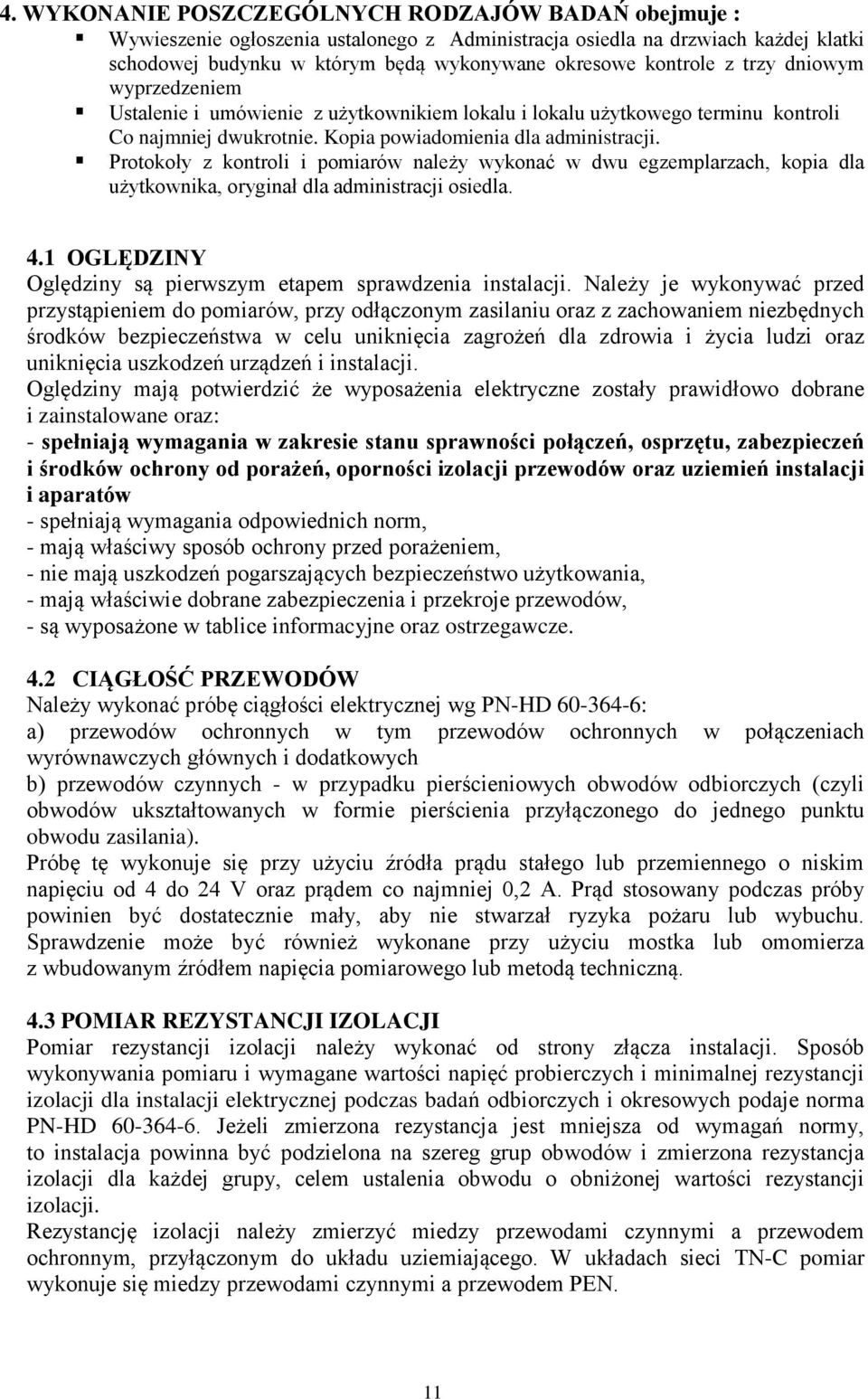

11 4. WYKONANIE POSZCZEGÓLNYCH RODZAJÓW BADAŃ obejmuje : Wywieszenie ogłoszenia ustalonego z Administracja osiedla na drzwiach każdej klatki schodowej budynku w którym będą wykonywane okresowe kontrole z trzy dniowym wyprzedzeniem Ustalenie i umówienie z użytkownikiem lokalu i lokalu użytkowego terminu kontroli Co najmniej dwukrotnie. Kopia powiadomienia dla administracji. Protokoły z kontroli i pomiarów należy wykonać w dwu egzemplarzach, kopia dla użytkownika, oryginał dla administracji osiedla. 4.1 OGLĘDZINY Oględziny są pierwszym etapem sprawdzenia instalacji. Należy je wykonywać przed przystąpieniem do pomiarów, przy odłączonym zasilaniu oraz z zachowaniem niezbędnych środków bezpieczeństwa w celu uniknięcia zagrożeń dla zdrowia i życia ludzi oraz uniknięcia uszkodzeń urządzeń i instalacji. Oględziny mają potwierdzić że wyposażenia elektryczne zostały prawidłowo dobrane i zainstalowane oraz: - spełniają wymagania w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów - spełniają wymagania odpowiednich norm, - mają właściwy sposób ochrony przed porażeniem, - nie mają uszkodzeń pogarszających bezpieczeństwo użytkowania, - mają właściwie dobrane zabezpieczenia i przekroje przewodów, - są wyposażone w tablice informacyjne oraz ostrzegawcze. 4.2 CIĄGŁOŚĆ PRZEWODÓW Należy wykonać próbę ciągłości elektrycznej wg PN-HD : a) przewodów ochronnych w tym przewodów ochronnych w połączeniach wyrównawczych głównych i dodatkowych b) przewodów czynnych - w przypadku pierścieniowych obwodów odbiorczych (czyli obwodów ukształtowanych w formie pierścienia przyłączonego do jednego punktu obwodu zasilania). Próbę tę wykonuje się przy użyciu źródła prądu stałego lub przemiennego o niskim napięciu od 4 do 24 V oraz prądem co najmniej 0,2 A. Prąd stosowany podczas próby powinien być dostatecznie mały, aby nie stwarzał ryzyka pożaru lub wybuchu. Sprawdzenie może być również wykonane przy użyciu mostka lub omomierza z wbudowanym źródłem napięcia pomiarowego lub metodą techniczną. 4.3 POMIAR REZYSTANCJI IZOLACJI Pomiar rezystancji izolacji należy wykonać od strony złącza instalacji. Sposób wykonywania pomiaru i wymagane wartości napięć probierczych i minimalnej rezystancji izolacji dla instalacji elektrycznej podczas badań odbiorczych i okresowych podaje norma PN-HD Jeżeli zmierzona rezystancja jest mniejsza od wymagań normy, to instalacja powinna być podzielona na szereg grup obwodów i zmierzona rezystancja izolacji dla każdej grupy, celem ustalenia obwodu o obniżonej wartości rezystancji izolacji. Rezystancję izolacji należy zmierzyć miedzy przewodami czynnymi a przewodem ochronnym, przyłączonym do układu uziemiającego. W układach sieci TN-C pomiar wykonuje się miedzy przewodami czynnymi a przewodem PEN. 11

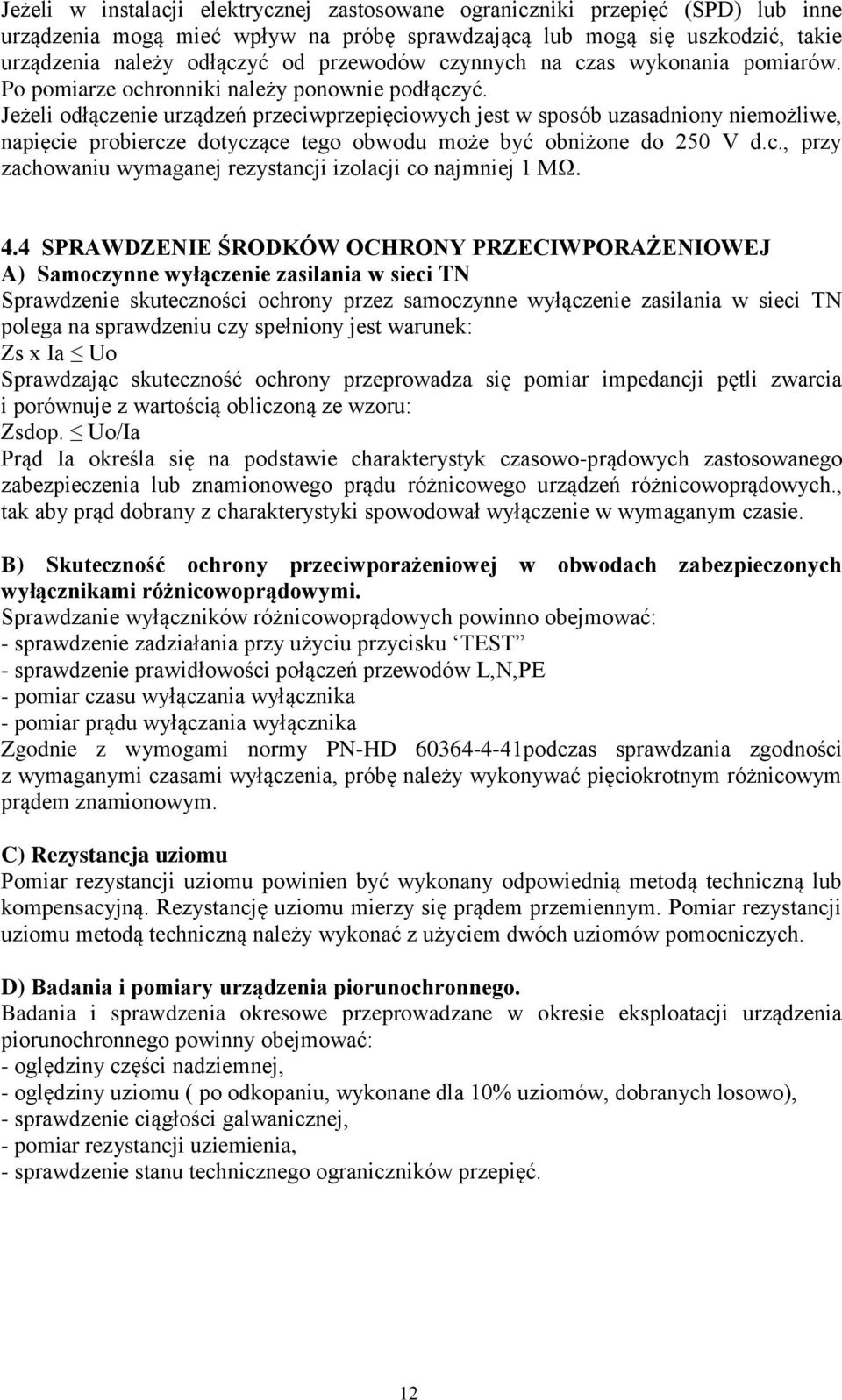

12 Jeżeli w instalacji elektrycznej zastosowane ograniczniki przepięć (SPD) lub inne urządzenia mogą mieć wpływ na próbę sprawdzającą lub mogą się uszkodzić, takie urządzenia należy odłączyć od przewodów czynnych na czas wykonania pomiarów. Po pomiarze ochronniki należy ponownie podłączyć. Jeżeli odłączenie urządzeń przeciwprzepięciowych jest w sposób uzasadniony niemożliwe, napięcie probiercze dotyczące tego obwodu może być obniżone do 250 V d.c., przy zachowaniu wymaganej rezystancji izolacji co najmniej 1 MΩ. 4.4 SPRAWDZENIE ŚRODKÓW OCHRONY PRZECIWPORAŻENIOWEJ A) Samoczynne wyłączenie zasilania w sieci TN Sprawdzenie skuteczności ochrony przez samoczynne wyłączenie zasilania w sieci TN polega na sprawdzeniu czy spełniony jest warunek: Zs x Ia Uo Sprawdzając skuteczność ochrony przeprowadza się pomiar impedancji pętli zwarcia i porównuje z wartością obliczoną ze wzoru: Zsdop. Uo/Ia Prąd Ia określa się na podstawie charakterystyk czasowo-prądowych zastosowanego zabezpieczenia lub znamionowego prądu różnicowego urządzeń różnicowoprądowych., tak aby prąd dobrany z charakterystyki spowodował wyłączenie w wymaganym czasie. B) Skuteczność ochrony przeciwporażeniowej w obwodach zabezpieczonych wyłącznikami różnicowoprądowymi. Sprawdzanie wyłączników różnicowoprądowych powinno obejmować: - sprawdzenie zadziałania przy użyciu przycisku TEST - sprawdzenie prawidłowości połączeń przewodów L,N,PE - pomiar czasu wyłączania wyłącznika - pomiar prądu wyłączania wyłącznika Zgodnie z wymogami normy PN-HD podczas sprawdzania zgodności z wymaganymi czasami wyłączenia, próbę należy wykonywać pięciokrotnym różnicowym prądem znamionowym. C) Rezystancja uziomu Pomiar rezystancji uziomu powinien być wykonany odpowiednią metodą techniczną lub kompensacyjną. Rezystancję uziomu mierzy się prądem przemiennym. Pomiar rezystancji uziomu metodą techniczną należy wykonać z użyciem dwóch uziomów pomocniczych. D) Badania i pomiary urządzenia piorunochronnego. Badania i sprawdzenia okresowe przeprowadzane w okresie eksploatacji urządzenia piorunochronnego powinny obejmować: - oględziny części nadziemnej, - oględziny uziomu ( po odkopaniu, wykonane dla 10% uziomów, dobranych losowo), - sprawdzenie ciągłości galwanicznej, - pomiar rezystancji uziemienia, - sprawdzenie stanu technicznego ograniczników przepięć. 12

13 E) DOKUMENTOWANIE WYKONYWANYCH PRAC POMIAROWYCH I KONTROLNYCH. Dokumentacja z oględzin, prób i pomiarów Po zakończeniu badania okresowego istniejącej instalacji elektrycznej oraz urządzeń piorunochronnych należy sporządzić protokoły z poszczególnych oględzin, prób i pomiarów. Dokumentacja powinna zawierać szczegóły dotyczące sprawdzanych części instalacji i objętych protokółem, a także opis oględzin, łącznie z wadami i usterkami oraz wyniki prób. Wszystkie uszkodzenia, pogorszenia stanu, wady lub niebezpieczne warunki powinny być odnotowane w protokole. Odnotowane powinny być również znaczące ograniczenia zakresu sprawdzenia okresowego w stosunku do normy PN-HD :2008 i ich przyczyny. Dokumentowanie prób i pomiarów Wykonawca przeprowadza na wzorach protokołów zgodnych z aktualnymi przepisami i normami. Protokół z prac pomiarowo-kontrolnych winien być sporządzony w dwu egzemplarzach (jeden dla użytkownika, a jeden dla administracji osiedla) i powinien zawierać: - nazwę i dane podmiotu wykonującego pomiary, - adres badanego lokalu i dane użytkownika, - miejsce zamontowania badanego urządzenia, - rodzaj pomiarów i dat ich wykonania, - nazwiska osób wykonujących pomiary i rodzaj uprawnień, - dane o warunkach przeprowadzania pomiarów, - spis użytych przyrządów i ich numery, - szkice rozmieszczenia badanych urządzeń (dla administracji osiedla) - liczbowe wyniki pomiarów, - wnioski, uwagi i zalecenia z pomiarów. OBMIAR ROBÓT. Ogólne zasady obmiaru robót. Obmiar robót będzie określać faktyczny zakres wykonywanych pomiarów, zgodnie z zestawieniem lokalizacji miejsc i ilości punktów w zakresie przeprowadzenia pomiarów eksploatacyjnych i niniejszej specyfikacji oraz jednostkach ustalonych w kosztorysie. Jakikolwiek błąd lub przeoczenie(opuszczenie) w ilości podanych pomiarów w dokumentacji przetargowej, w kosztorysie ofertowym nie zwalnia Wykonawcy od obowiązku wykonania wszystkich pomiarów. W przypadku negatywnego wyniku pierwszego pomiaru rezystancji izolacji przewodów (wykonywanego dla całego obiektu od strony złącza), Wykonawca robót zobowiązany jest do wykonania szczegółowych pomiarów rezystancji poszczególnych obwodów instalacji elektrycznej w obiekcie badanym w ramach kwoty zaproponowanej w ofercie. Wynagrodzenie ryczałtowe cena oferty musi zawierać wszystkie koszty niezbędne do realizacji zamówienia wynikające wprost z specyfikacji technicznej wykonania usługi oraz przedmiarów usługi jak również inne koszty w nich nie ujęte, a bez których nie można wykonać zamówienia. Skutki finansowe jakichkolwiek błędów w specyfikacji technicznej wykonania usługi i przedmiarach usługi obciążają Wykonawcę zamówienia. Wykonawca musi przewidzieć wszystkie okoliczności, które mogą wpłynąć na cenę zamówienia. 13

14 DODATKOWE WYMAGANIA ZLECAJĄCEGO Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za prowadzenie prac pomiarowych zgodnie z obowiązującymi przepisami, aktualnymi normami, przedmiarem robót i niniejszą specyfikacją techniczną ODBIÓR OSTATECZNY (KOŃCOWY) Zasady odbioru ostatecznego pomiarów. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania pomiarów w odniesieniu do zakresu, ilości oraz jakości. Wykonawca przedłoży Zamawiającemu w dniu odbioru: % protokołów wykonanych kontroli i pomiarów dla lokali mieszkalnych i użytkowych w poszczególnych budynkach i grupach pomiarowych ; - protokół główny dla każdego budynku obejmujący wyniki z w/w protokołów z poszczególnych lokali, - zestawienie ilościowe i wartościowe wykonanych kontroli i pomiarów; Odbiór ostateczny prac kontrolnych i pomiarowych nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Przedstawiciela Zamawiającego zakończenia robót i przyjęcia wszystkich dokumentów. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Przedstawiciela Zamawiającego i Wykonawcy. Komisja odbierająca roboty dokona ich oceny na podstawie przedłożonych dokumentów, wyników badań i pomiarów oraz zgodności ich wykonania z zawartą umową i SIWZ. Podstawowym dokumentem jest protokół odbioru końcowego wg wzoru ustalonego przez Zamawiającego. PODSTAWA PŁATNOŚCI dla kontroli i pomiarów. Podstawą płatności jest, pozytywny odbiór przeprowadzonych kompletnych oględzin, badań i pomiarów, udokumentowanych protokołami sporządzonymi zgodnie z zasadami wiedzy technicznej, PN i obowiązującymi przepisami dla 100 % lokali w każdym budynku. Odbiór robót dokonywany jest przez komisję odbioru powołaną przez Zamawiającego i potwierdzony protokołem odbioru robót. VIII. Przepisy i Normy dla kontroli i pomiarów A. Przepisy 1) Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (tekst jednolity Dz. U. z 2010 nr 243 z poź. zm), 2) Ustawa z dnia 10 kwietnia 1997r. Prawo Energetyczne (tekst jednolity Dz. U. z 2012 r. Nr 1059 z póź. zm.). 3) Ustawa z 11 maja 2001 r. Prawo o Miarach (tekst jednolity Dz. U. nr 243 z 2004r. z poź. zm.), 4) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r. poz. 690), 5) Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych. (Dz. U.z 1999 r. Nr 74 poz.836 z późn. zm.) 6) Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 r. w sprawie ochrony przeciw pożarowej budynków (Dz. U. z 2010 r. Nr 109 poz 14

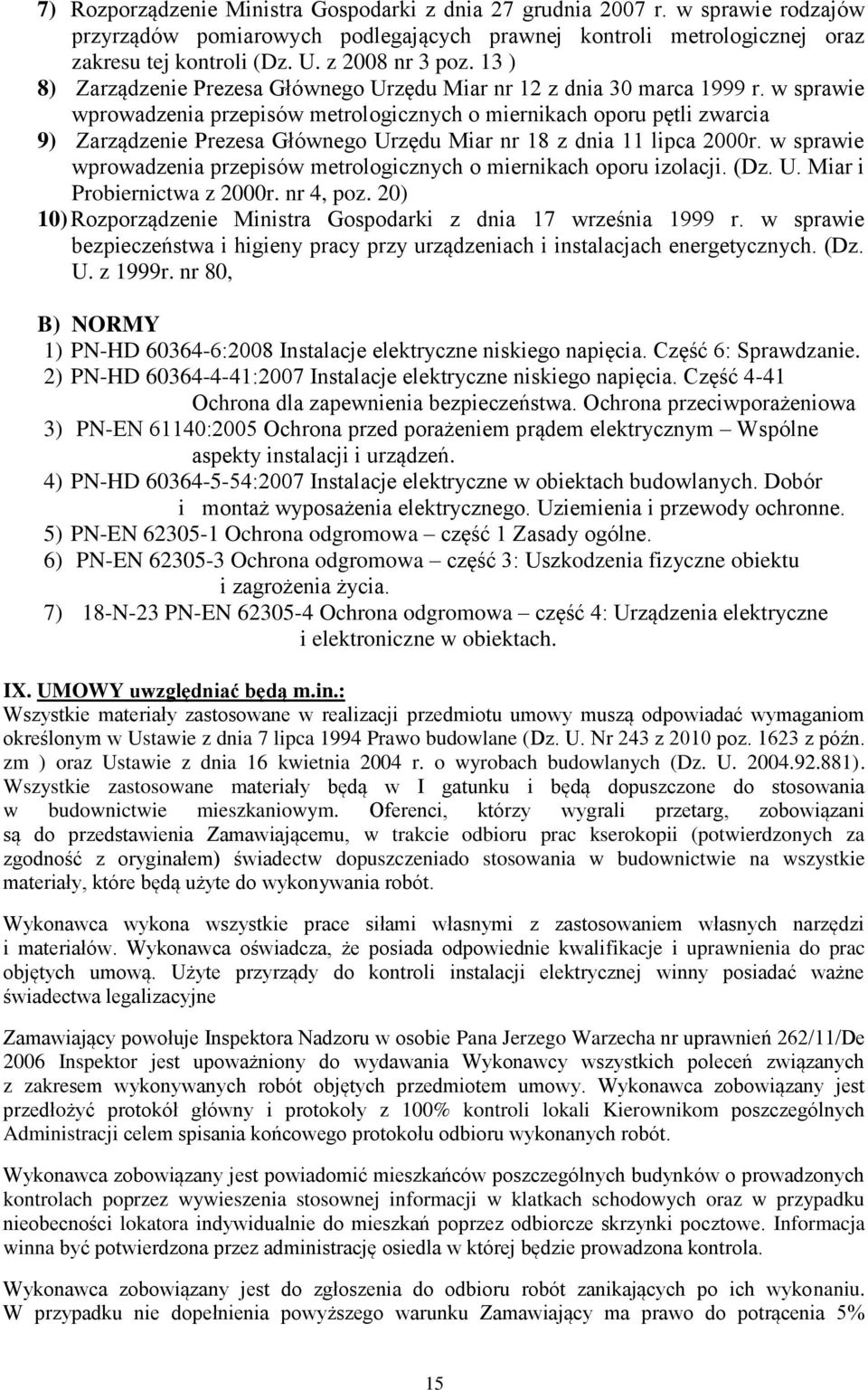

15 7) Rozporządzenie Ministra Gospodarki z dnia 27 grudnia 2007 r. w sprawie rodzajów przyrządów pomiarowych podlegających prawnej kontroli metrologicznej oraz zakresu tej kontroli (Dz. U. z 2008 nr 3 poz. 13 ) 8) Zarządzenie Prezesa Głównego Urzędu Miar nr 12 z dnia 30 marca 1999 r. w sprawie wprowadzenia przepisów metrologicznych o miernikach oporu pętli zwarcia 9) Zarządzenie Prezesa Głównego Urzędu Miar nr 18 z dnia 11 lipca 2000r. w sprawie wprowadzenia przepisów metrologicznych o miernikach oporu izolacji. (Dz. U. Miar i Probiernictwa z 2000r. nr 4, poz. 20) 10) Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. (Dz. U. z 1999r. nr 80, B) NORMY 1) PN-HD :2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzanie. 2) PN-HD :2007 Instalacje elektryczne niskiego napięcia. Część 4-41 Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa 3) PN-EN 61140:2005 Ochrona przed porażeniem prądem elektrycznym Wspólne aspekty instalacji i urządzeń. 4) PN-HD :2007 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. 5) PN-EN Ochrona odgromowa część 1 Zasady ogólne. 6) PN-EN Ochrona odgromowa część 3: Uszkodzenia fizyczne obiektu i zagrożenia życia. 7) 18-N-23 PN-EN Ochrona odgromowa część 4: Urządzenia elektryczne i elektroniczne w obiektach. IX. UMOWY uwzględniać będą m.in.: Wszystkie materiały zastosowane w realizacji przedmiotu umowy muszą odpowiadać wymaganiom określonym w Ustawie z dnia 7 lipca 1994 Prawo budowlane (Dz. U. Nr 243 z 2010 poz z późn. zm ) oraz Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U ). Wszystkie zastosowane materiały będą w I gatunku i będą dopuszczone do stosowania w budownictwie mieszkaniowym. Oferenci, którzy wygrali przetarg, zobowiązani są do przedstawienia Zamawiającemu, w trakcie odbioru prac kserokopii (potwierdzonych za zgodność z oryginałem) świadectw dopuszczeniado stosowania w budownictwie na wszystkie materiały, które będą użyte do wykonywania robót. Wykonawca wykona wszystkie prace siłami własnymi z zastosowaniem własnych narzędzi i materiałów. Wykonawca oświadcza, że posiada odpowiednie kwalifikacje i uprawnienia do prac objętych umową. Użyte przyrządy do kontroli instalacji elektrycznej winny posiadać ważne świadectwa legalizacyjne Zamawiający powołuje Inspektora Nadzoru w osobie Pana Jerzego Warzecha nr uprawnień 262/11/De 2006 Inspektor jest upoważniony do wydawania Wykonawcy wszystkich poleceń związanych z zakresem wykonywanych robót objętych przedmiotem umowy. Wykonawca zobowiązany jest przedłożyć protokół główny i protokoły z 100% kontroli lokali Kierownikom poszczególnych Administracji celem spisania końcowego protokołu odbioru wykonanych robót. Wykonawca zobowiązany jest powiadomić mieszkańców poszczególnych budynków o prowadzonych kontrolach poprzez wywieszenia stosownej informacji w klatkach schodowych oraz w przypadku nieobecności lokatora indywidualnie do mieszkań poprzez odbiorcze skrzynki pocztowe. Informacja winna być potwierdzona przez administrację osiedla w której będzie prowadzona kontrola. Wykonawca zobowiązany jest do zgłoszenia do odbioru robót zanikających po ich wykonaniu. W przypadku nie dopełnienia powyższego warunku Zamawiający ma prawo do potrącenia 5% 15
