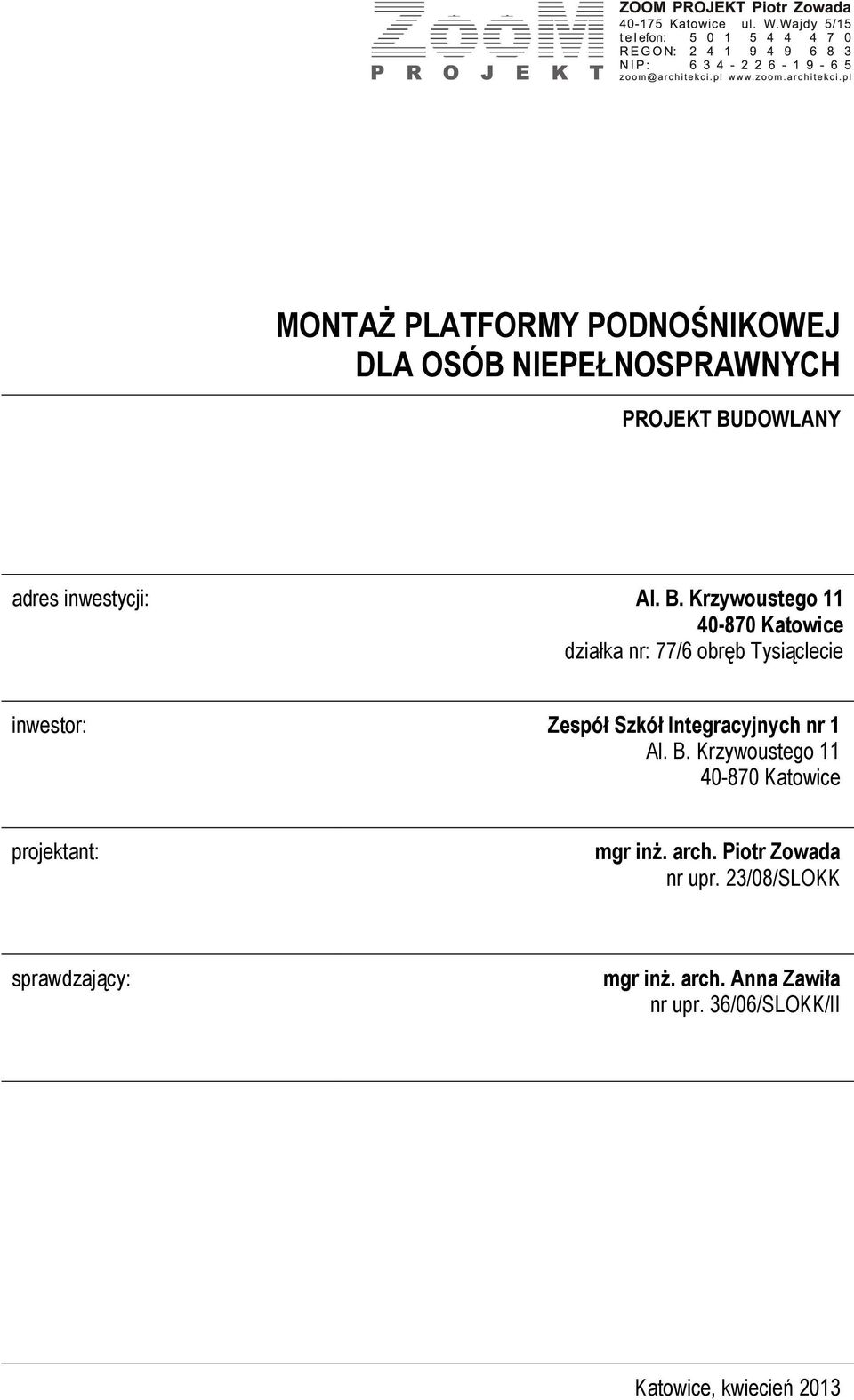

1 MONTAŻ PLATFORMY PODNOŚNIKOWEJ DLA OSÓB NIEPEŁNOSPRAWNYCH PROJEKT BUDOWLANY adres inwestycji: Al. B. Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie inwestor: Zespół Szkół Integracyjnych nr 1 Al. B. Krzywoustego 11 projektant: mgr inż. arch. Piotr Zowada nr upr. 23/08/SLOKK sprawdzający: mgr inż. arch. Anna Zawiła nr upr. 36/06/SLOKK/II Katowice, kwiecień 2013

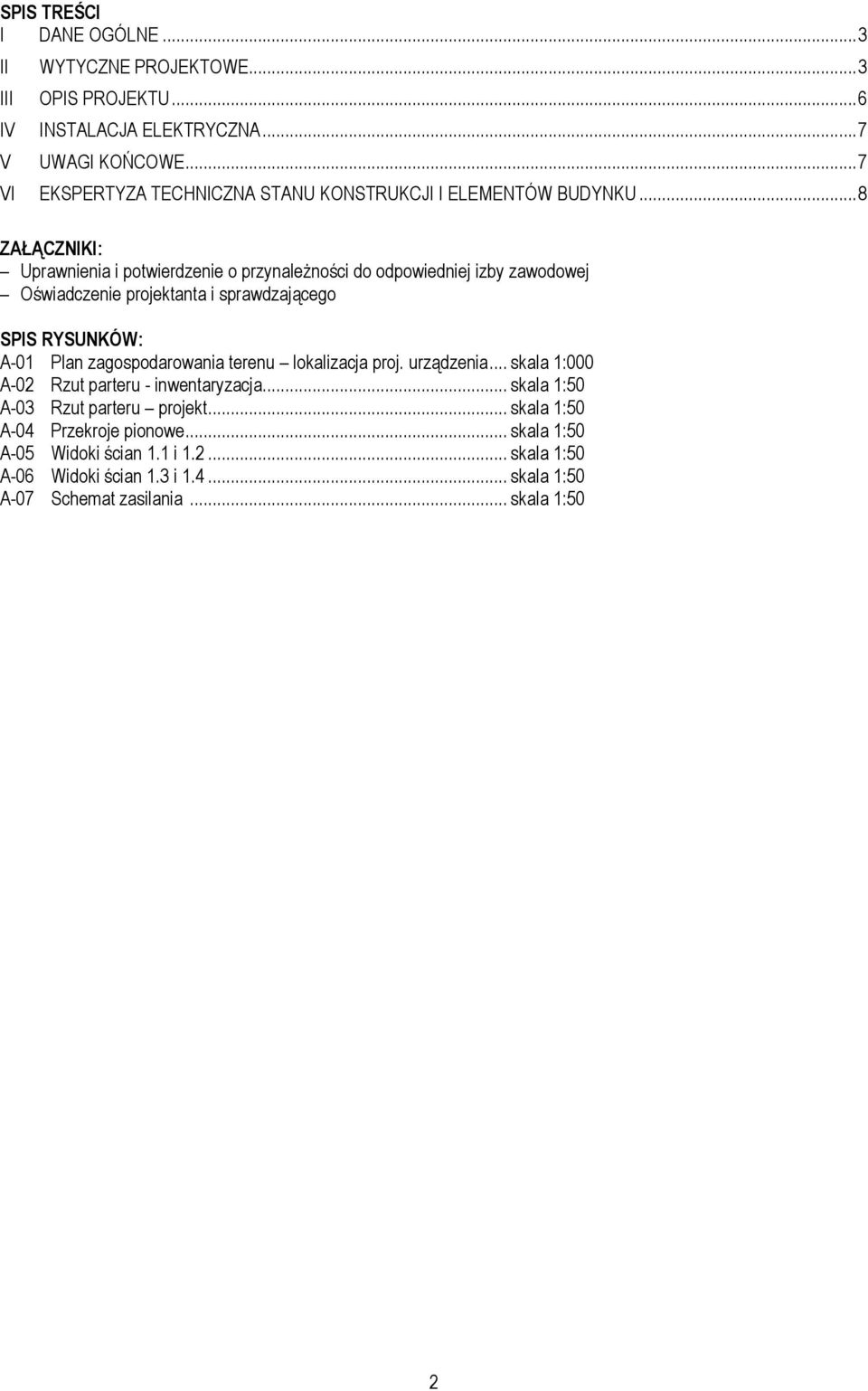

2 SPIS TREŚCI I DANE OGÓLNE... 3 II WYTYCZNE PROJEKTOWE... 3 III OPIS PROJEKTU... 6 IV INSTALACJA ELEKTRYCZNA... 7 V UWAGI KOŃCOWE... 7 VI EKSPERTYZA TECHNICZNA STANU KONSTRUKCJI I ELEMENTÓW BUDYNKU... 8 ZAŁĄCZNIKI: Uprawnienia i potwierdzenie o przynależności do odpowiedniej izby zawodowej Oświadczenie projektanta i sprawdzającego SPIS RYSUNKÓW: A-01 Plan zagospodarowania terenu lokalizacja proj. urządzenia... skala 1:000 A-02 Rzut parteru - inwentaryzacja... skala 1:50 A-03 Rzut parteru projekt... skala 1:50 A-04 Przekroje pionowe... skala 1:50 A-05 Widoki ścian 1.1 i skala 1:50 A-06 Widoki ścian 1.3 i skala 1:50 A-07 Schemat zasilania... skala 1:50 2

3 I DANE OGÓLNE 1 Inwestor Zespół Szkół Integracyjnych nr 1 Al. B. Krzywoustego 11 2 Adres Al. B. Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie 3 Przedmiot opracowania Przedmiotem opracowania jest projekt wymiany (demontaż istniejącej montaż nowej) platformy podnośnikowej do przewozu osób niepełnosprawnych na dziedzińcu Zespołu Szkół Integracyjnych nr 1 w Katowicach. Platforma na być zamontowana na istniejących fundamentach urządzenia, które uległo zniszczeniu podczas pożaru. 4 Zakres opracowania Zakres projektu obejmuje: demontaż istniejącego podnośnika wraz z szybem samonośnym montaż nowej platformy podnośnikowej wraz z szybem samonośnym na istniejących fundamentach 5 Podstawa opracowania Zlecenie Inwestora Wizja lokalna przeprowadzona w kwietniu 2013 Pomiary inwentaryzacyjne dla potrzeb niniejszego projektu Dokumentacja fotograficzna własna II WYTYCZNE PROJEKTOWE 1 Stan istniejący Istniejąca platforma pionowa zlokalizowana jest w dziedzińcu Zespołu Szkół Integracyjnych nr 1 w Katowicach, na działce nr 77/6. Urządzenie to uległo zniszczeniu w wyniku pożaru. 2 Zagospodarowanie terenu Niniejszy projekt nie przewiduje żadnych zmian w zagospodarowaniu terenu. 3

4 3 Dokumentacja fotograficzna fot. 1-2: Platforma widok zewnętrzny fot.3 4: Platforma - fundamenty 4

5 fot.5: Platforma - zadaszenie fot.6-7: Parter korytarz z wejściem do szybu podnośnika 5

6 4 Uwarunkowania planistyczne Przedmiotowy budynek znajduje się na terenie objętym Miejscowym Planem Zagospodarowania Przestrzennego Obszaru Osiedla Tysiąclecia, w obrębie jednostki 8Up Terenu zabudowy usługowej z zakresu użyteczności publicznej. Plan miejscowy przewiduje w tym miejscu usługi użyteczności publicznej z wyłączeniem usług uciążliwych, szkolnictwa wyższego i nauki. Platforma ma powstać w miejscu istniejącego już szybu windowego na terenie szkoły. Inwestycja jest zgodna z Miejscowym Planem Zagospodarowania Przestrzennego. 5 Odziaływanie na środowisko Nie stwierdza się istniejących, ani nie przewiduje się przyszłych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników przedmiotowego obiektu budowlanego i jego otoczenia. III OPIS PROJEKTU 1 Zakres prac demontaż istniejących urządzeń zniszczonym podczas pożaru przygotowanie ścian elewacji i dostosowanie otworów dla nowej platformy przygotowanie istniejących fundamentów dla nowej platformy oczyszczenie i udrożnienie odpływu montaż nowych urządzeń platformy wymiana zabezpieczeń w skrzynce rozdzielczej i przewodu zasilającego 2 Roboty wyburzeniowe i demontażowe Istniejące urządzenie zdemontować, zwracając uwagę, aby nie uszkodzić elewacji i fundamentów. Elewacje i fundamenty oczyścić, a otwory dostosować do parametrów projektowanej platformy. 3 Montaż platformy pionowej do przewozu osób niepełnosprawnych Zakłada się wykonanie platformy pionowej do przewozu osób niepełnosprawnych w wewnętrznym dziedzińcu budynku w pobliżu zespołu sanitarnego, korytarza i klatki schodowej tj. północno zachodnim narożniku. W miejscu istniejącej platformy, która uległa zniszczeniu podczas pożaru. Projekt zakłada zastosowanie platformy podnośnikowej w szybie konstrukcji samonośnej wypełnionej panelami blaszanymi np. platforma SB 200 firmy Barduva (dystrybutor Plawia). Platforma powinna być wyposażona w nagrzewnicę. Styk obudowy szybu ze ścianami zewnętrznymi budynku uszczelnić wełną mineralną i wykończyć obróbką blacharską systemową w kolorze paneli zewnętrznych. 4 Parametry techniczne platformy podnośnikowej rodzaj napędu śrubowy wymiary platformy [mm] 1485x1070 wymiary zewnętrzne urządzenia [mm] 1540x1460 udźwig platformy 400kg (4 osoby) prędkość ruchu platformy [m/s] 0,15 podszybie [mm] 50 nadszybie [mm] 2250 wysokość podnoszenia [mm] 7000 ilość przystanków 3/3 konstrukcja szybu samonośna z panelami blaszanymi dodatkowe wyposażenie nagrzewnica Wskazany producent typ urządzenia podano przykładowo, dla jednoznacznego określenia parametrów takich jak: typ, forma, materiał, kolorystyka i wymiary, jakie powinny spełniać dostarczone urządzenia. Dopuszcza się zastosowanie urządzeń innego producenta pod warunkiem zapewnienia nie gorszych parametrów użytkowych, bezpieczeństwa i estetycznych. 6

7 IV INSTALACJA ELEKTRYCZNA 1 Zakres prac Wymiana zabezpieczenia w tablicy rozdzielczej TG zasilającej podnośnik zlokalizowanej na parterze. Zastosowano wyłącznik nadprądowy z członem różnicowoprądowym typu AC16A 30mA. Wymiana przewodu zasilającego od tablicy TG do układu sterowniczego podnośnika. Zastosowano przewód YDY 5x4mm² prowadzony podtynkowo w rurze ochronnej PCV 2 Dane techniczne: moc zainstalowanego podnośnika: 2.2 kw moc nagrzewnicy 1.0 kw napięcie zasilające: V przewód zasilający: YDY 5 x 4mm² podtynkowo w rurze ochronnej PCV zabezpieczenie w tablicy głównej: AC16A 30mA V UWAGI KOŃCOWE 1 Prowadzenie robót Roboty budowlano montażowe powinny być prowadzane zgodnie z projektem, STWiOR, przepisami wynikającymi z Prawa Budowlanego oraz warunkami wykonania i odbioru Dopuszcza się zamiany lub zmiany materiałów i technologii budowlanych, elementów i urządzeń pod następującymi warunkami: Inwestor na piśmie wyraża zgodę na dokonanie zmian, a projektant nie wnosi zastrzeżeń, Zamienniki spełniają warunki techniczne i technologiczne pierwotnie wyspecyfikowanych materiałów i urządzeń oraz wymaganiom projektu wykonawczego, 2 Wyroby budowlane Zgodnie z Prawem Budowlanym (Dz.U z późn. zm.) przy wykonywaniu prac budowlano-montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie posiadające stosowne certyfikaty, badania i aprobaty. Za dopuszczone do obrotu i stosowania w budownictwie uznaje się wyroby, dla których zgodnie z odrębnymi przepisami wydano: Certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, Aprobat Technicznych oraz właściwych przepisów i Dokumentów Technicznych. Deklarację Zgodności lub Certyfikat Zgodności z Polską Normą lub Aprobatą Techniczną (w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy), jeżeli nie są objęte certyfikacją na Znak Bezpieczeństwa B. 3 Zagadnienia BHP Podczas wykonywania wszelkich robót, należy przestrzegać rozporządzenia Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych, Dz. U. Nr 47, poz Z uwagi na prowadzenie prac w czynnym Zakładzie, wszystkie roboty należy zgłosić i uzgodnić z odpowiednimi służbami Inwestora. Prace wykonywać zgodnie z projektami organizacji robót zatwierdzonymi przez służby BHP. 7

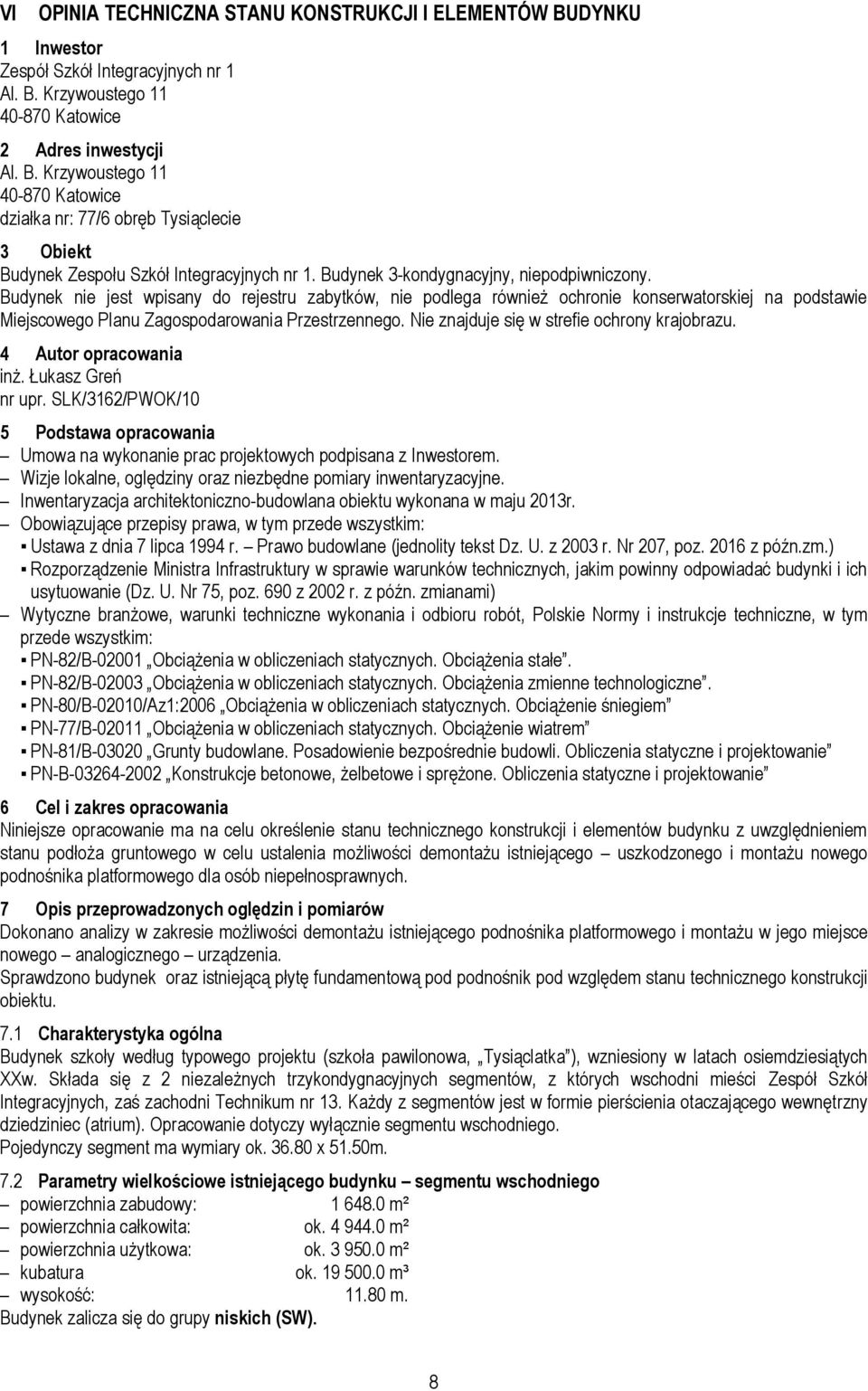

8 VI OPINIA TECHNICZNA STANU KONSTRUKCJI I ELEMENTÓW BUDYNKU 1 Inwestor Zespół Szkół Integracyjnych nr 1 Al. B. Krzywoustego 11 2 Adres inwestycji Al. B. Krzywoustego 11 działka nr: 77/6 obręb Tysiąclecie 3 Obiekt Budynek Zespołu Szkół Integracyjnych nr 1. Budynek 3-kondygnacyjny, niepodpiwniczony. Budynek nie jest wpisany do rejestru zabytków, nie podlega również ochronie konserwatorskiej na podstawie Miejscowego Planu Zagospodarowania Przestrzennego. Nie znajduje się w strefie ochrony krajobrazu. 4 Autor opracowania inż. Łukasz Greń nr upr. SLK/3162/PWOK/10 5 Podstawa opracowania Umowa na wykonanie prac projektowych podpisana z Inwestorem. Wizje lokalne, oględziny oraz niezbędne pomiary inwentaryzacyjne. Inwentaryzacja architektoniczno-budowlana obiektu wykonana w maju 2013r. Obowiązujące przepisy prawa, w tym przede wszystkim: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późn.zm.) Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 r. z późn. zmianami) Wytyczne branżowe, warunki techniczne wykonania i odbioru robót, Polskie Normy i instrukcje techniczne, w tym przede wszystkim: PN-82/B Obciążenia w obliczeniach statycznych. Obciążenia stałe. PN-82/B Obciążenia w obliczeniach statycznych. Obciążenia zmienne technologiczne. PN-80/B-02010/Az1:2006 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie 6 Cel i zakres opracowania Niniejsze opracowanie ma na celu określenie stanu technicznego konstrukcji i elementów budynku z uwzględnieniem stanu podłoża gruntowego w celu ustalenia możliwości demontażu istniejącego uszkodzonego i montażu nowego podnośnika platformowego dla osób niepełnosprawnych. 7 Opis przeprowadzonych oględzin i pomiarów Dokonano analizy w zakresie możliwości demontażu istniejącego podnośnika platformowego i montażu w jego miejsce nowego analogicznego urządzenia. Sprawdzono budynek oraz istniejącą płytę fundamentową pod podnośnik pod względem stanu technicznego konstrukcji obiektu. 7.1 Charakterystyka ogólna Budynek szkoły według typowego projektu (szkoła pawilonowa, Tysiąclatka ), wzniesiony w latach osiemdziesiątych XXw. Składa się z 2 niezależnych trzykondygnacyjnych segmentów, z których wschodni mieści Zespół Szkół Integracyjnych, zaś zachodni Technikum nr 13. Każdy z segmentów jest w formie pierścienia otaczającego wewnętrzny dziedziniec (atrium). Opracowanie dotyczy wyłącznie segmentu wschodniego. Pojedynczy segment ma wymiary ok x 51.50m. 7.2 Parametry wielkościowe istniejącego budynku segmentu wschodniego powierzchnia zabudowy: m² powierzchnia całkowita: ok m² powierzchnia użytkowa: ok m² kubatura ok m³ wysokość: m. Budynek zalicza się do grupy niskich (SW). 8

9 7.3 Układ funkcjonalny Główne wejście do budynku z placu szkolnego prowadzi na wysoki parter szkoły. Na parterze w segmencie mieszczą się pomieszczenia dydaktyczne i administracyjne. Przy holu mieści się główna klatka schodowa. W przyziemiu mieści się szatnia, basen, pomieszczenia gospodarcze i techniczne oraz wyjście na wewnętrzny dziadzinie szkoły (patio). 7.4 Komunikacja W centralnej części budynku znajduje się główna otwarta klatka schodowa w konstrukcji żelbetowej ze stopnicami i posadzką z lastriko. Na poszczególnych piętrach komunikacja przebiega obwodowo wzdłuż ścian dziedzińca. Podnośnik dla niepełnosprawnych zlokalizowany jest na dziedzińcu i przylega do ściany korytarza. 7.5 Konstrukcja Budynek wykonany jest w technologii szkieletu żelbetowego, o ramowym konstrukcyjnym. Główną konstrukcję budynku tworzy układ ram żelbetowych ze słupami o przekroju 30x30cm. Dwukondygnacyjne ramy trójnawowe rozmieszczone są w układzie 6.3 / 3.6 m. Na ryglach wspierają się stropy, prawdopodobnie z prefabrykowanych żelbetowych płyt kanałowych. Dach w postaci płaskiego stropodachu niewentylowanego. Posadowienie bezpośrednie budynku na ławach fundamentowych betonowych. 7.6 Opis elementów konstrukcyjnych Fundamenty ławy fundamentowe betonowe, Ściany zewnętrzne z cegły pełnej lub bloczków betonowych Stropy prefabrykowane płyty kanałowe Dach stropodach płaski, prawdopodobnie płyty panwiowe na ściankach ażurowych, dach kryty papą 7.7 Wykończenia Wykończenia zewnętrzne ścian: tynk cementowy Wykończenie wewnętrzne ścian i sufitów. tynki cementowo-wapienne malowane, w sanitariatach płytki ceramiczne. Podłogi i posadzki wykładzina PCV, płytki gresowe, lastryko Okna zewnętrzne w profilach PVC, szklone szybami zespolonymi Drzwi zewnętrzne drewniane, dwuskrzydłowe, w złym stanie technicznym Drzwi wewnętrzne drewniane, płaskie 7.8 Wyposażenie instalacyjne budynku: instalacja wodociągowa, zasilana z sieci wodociągowej, instalacja elektryczna, instalacja grzewcza, centralnego ogrzewania, zasilana z dala czynnie instalacja wentylacji grawitacyjnej przewody wentylacyjne, instalacja kanalizacyjna z odprowadzeniem ścieków do kanalizacji miejskiej instalacja odgromowa 8 Ocena stanu technicznego konstrukcji i warunków posadowienia 8.1 Konstrukcja i bezpieczeństwo użytkowania W trakcie wizji i oględzin obiektu nie stwierdzono zarysowań, pęknięć lub innych uszkodzeń ścian konstrukcyjnych i stropów budynku. Stan techniczny tych elementów jest dobry, co potwierdza również fakt, że stan posadowienia budynku jest dobry. Konstrukcja budynku, jak również płyta fundamentowa, na której posadowiony jest podnośnik przewidziany do wymiany jest w dobrym stanie technicznym. Obciążenia zmienne technologiczne pozostają bez zmian i są przekazywane bezpośrednio z konstrukcji urządzenia na płytę fundamentową i dalej na grunt. W związku z planowanym montażem urządzenia nie zostaną osłabione żadne elementy konstrukcji budynku. 8.2 Ocena stanu podłoża gruntowego i warunków górniczych W ramach inwestycji nie jest planowane posadowienie na gruncie nowych obiektów, ani zwiększenie obciążeń przekazywanych na fundament. Projektowana nowa platforma podnośnikowa nie będzie znacząco odbiegała parametrami od obecnie istniejącej. 9

10 9 Wnioski W wyniku przeprowadzonych oględzin i analizy należy stwierdzić, że konstrukcja i elementy budynku są bezpieczne i nadają się do wykonania planowanej przebudowy (montaż nowej platformy podnośnikowej) i przyszłego sposobu użytkowania. Obciążenia fundamentów związane z montażem nowej platformy podnośnikowej nie ulegną zmianie, ściany zewnętrzne budynku nie przenoszą znacznych obciążeń związanych z platformą podnośnikową. Podczas przebudowy należy zapewnić spełnienie warunków zgodnie z wymaganiami przepisów technicznobudowlanych, w tym przede wszystkim: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z 2002 r. z późn. zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn. 7 czerwca 2010 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Opracował: inż. Łukasz Greń nr upr. SLK/3162/PWOK/10 10
