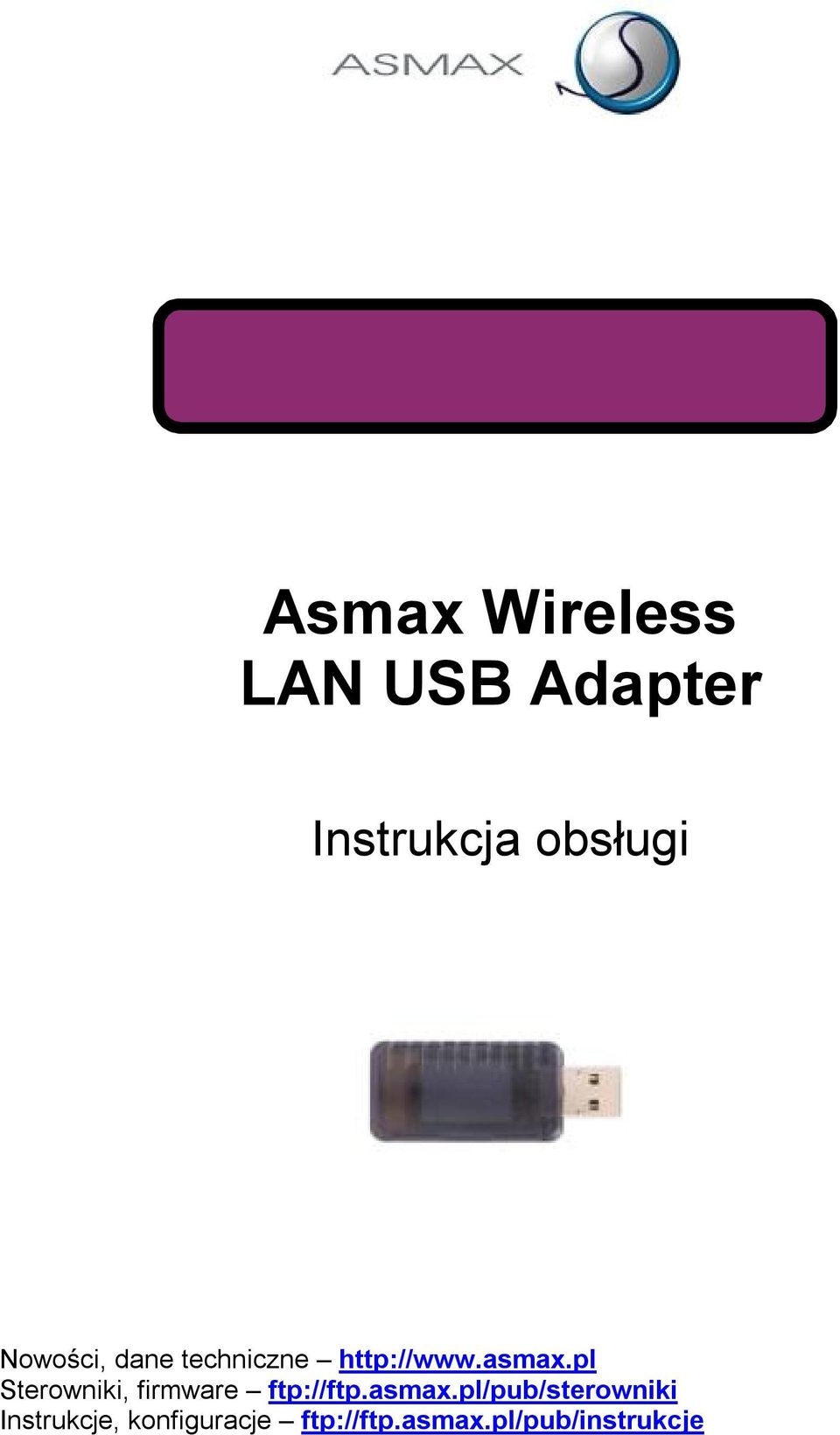

1 IEEE b/g Asmax Wireless LAN USB Adapter Instrukcja obsługi Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje

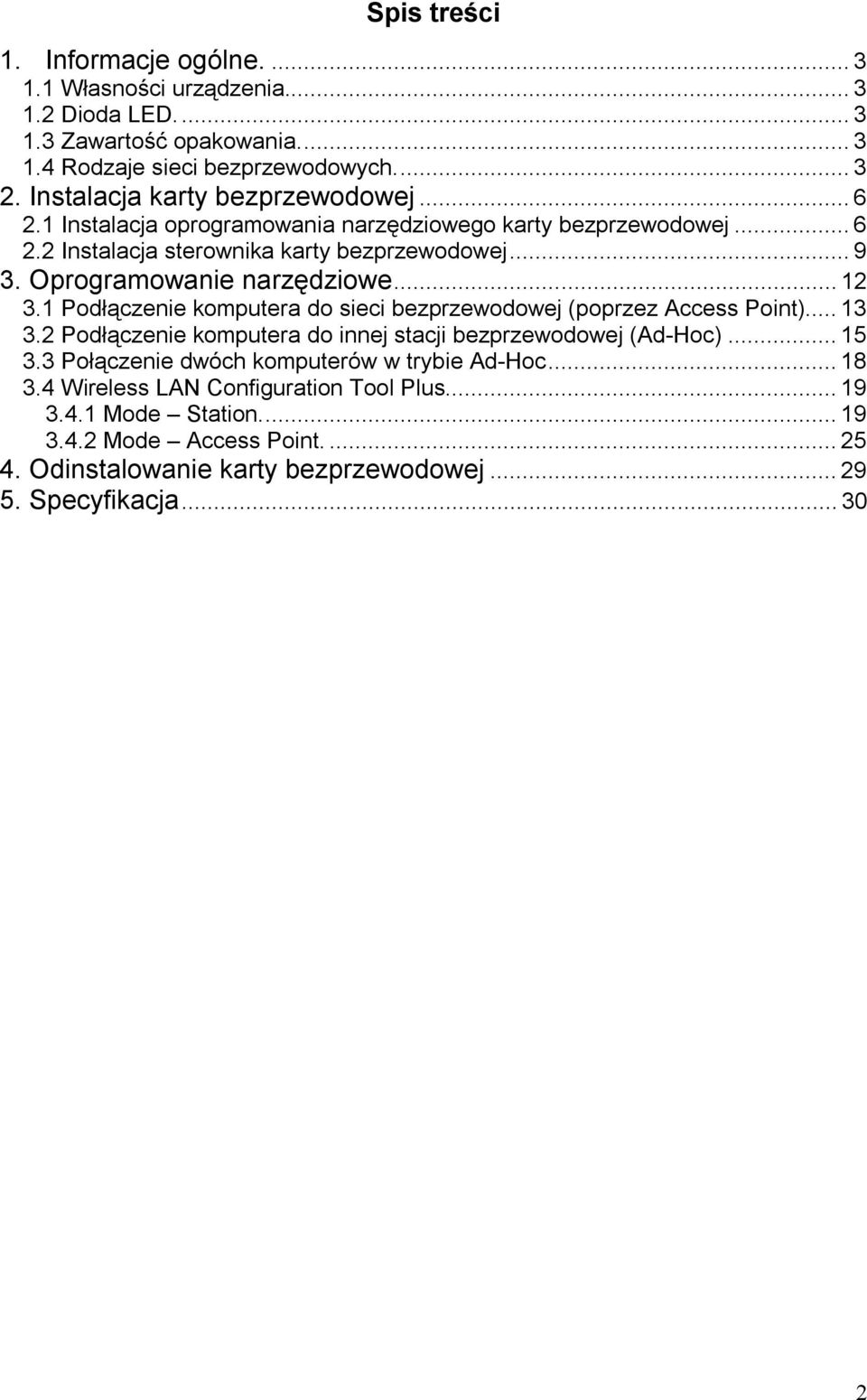

2 Spis treści 1. Informacje ogólne Własności urządzenia Dioda LED Zawartość opakowania Rodzaje sieci bezprzewodowych Instalacja karty bezprzewodowej Instalacja oprogramowania narzędziowego karty bezprzewodowej Instalacja sterownika karty bezprzewodowej Oprogramowanie narzędziowe Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Połączenie dwóch komputerów w trybie Ad-Hoc Wireless LAN Configuration Tool Plus Mode Station Mode Access Point Odinstalowanie karty bezprzewodowej Specyfikacja

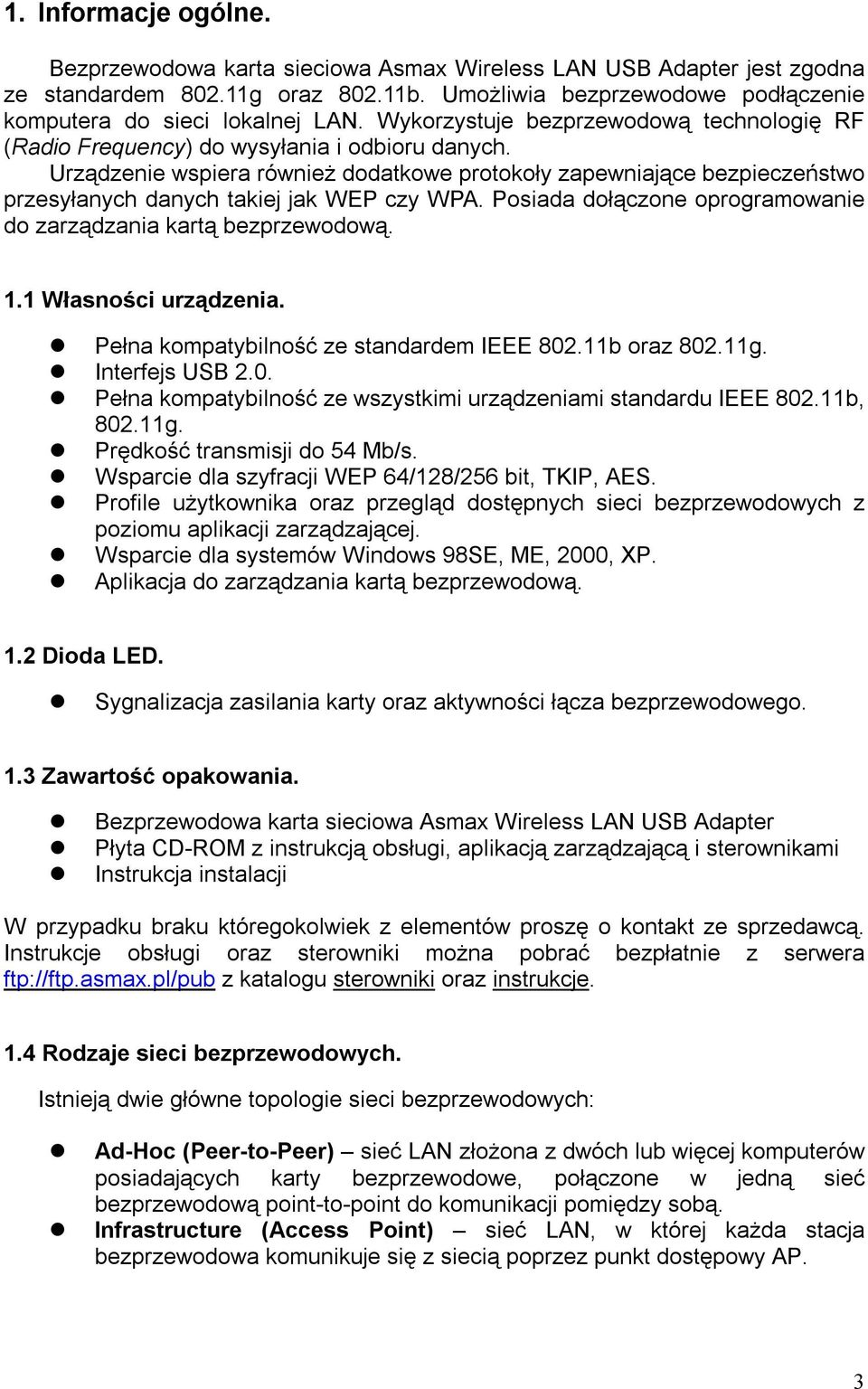

3 1. Informacje ogólne. Bezprzewodowa karta sieciowa Asmax Wireless LAN USB Adapter jest zgodna ze standardem g oraz b. Umożliwia bezprzewodowe podłączenie komputera do sieci lokalnej LAN. Wykorzystuje bezprzewodową technologię RF (Radio Frequency) do wysyłania i odbioru danych. Urządzenie wspiera również dodatkowe protokoły zapewniające bezpieczeństwo przesyłanych danych takiej jak WEP czy WPA. Posiada dołączone oprogramowanie do zarządzania kartą bezprzewodową. 1.1 Własności urządzenia. Pełna kompatybilność ze standardem IEEE b oraz g. Interfejs USB 2.0. Pełna kompatybilność ze wszystkimi urządzeniami standardu IEEE b, g. Prędkość transmisji do 54 Mb/s. Wsparcie dla szyfracji WEP 64/128/256 bit, TKIP, AES. Profile użytkownika oraz przegląd dostępnych sieci bezprzewodowych z poziomu aplikacji zarządzającej. Wsparcie dla systemów Windows 98SE, ME, 2000, XP. Aplikacja do zarządzania kartą bezprzewodową. 1.2 Dioda LED. Sygnalizacja zasilania karty oraz aktywności łącza bezprzewodowego. 1.3 Zawartość opakowania. Bezprzewodowa karta sieciowa Asmax Wireless LAN USB Adapter Płyta CD-ROM z instrukcją obsługi, aplikacją zarządzającą i sterownikami Instrukcja instalacji W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 1.4 Rodzaje sieci bezprzewodowych. Istnieją dwie główne topologie sieci bezprzewodowych: Ad-Hoc (Peer-to-Peer) sieć LAN złożona z dwóch lub więcej komputerów posiadających karty bezprzewodowe, połączone w jedną sieć bezprzewodową point-to-point do komunikacji pomiędzy sobą. Infrastructure (Access Point) sieć LAN, w której każda stacja bezprzewodowa komunikuje się z siecią poprzez punkt dostępowy AP. 3

4 Sieć Ad-Hoc (Peer-to-Peer) Idea sieci Ad-Hoc jest raczej prosta. Każda bezprzewodowa stacja ma ustawiony ten sam numer kanału i BSS ID do ustanowienia połączenia z inną stacją w sieci point-to-point do transmisji i odbioru danych. Zwykle sieć Ad-Hoc używana jest do bezpośredniego podłączenia kilku bezprzewodowych stacji. Połączenie Ad-Hoc może również być realizowane w celu dostępu do łącza internetowego zamiast bezprzewodowego punktu dostępowego. Wtedy stacja dostępowa musi posiadać kartę bezprzewodową, za pomocą której łączy się z pozostałymi stacjami bezprzewodowymi w sieci Ad-Hoc oraz sieciową kartę przewodową służącą do podłączenia routera lub modemu dostępowego realizującego dostęp do sieci Internet. 4

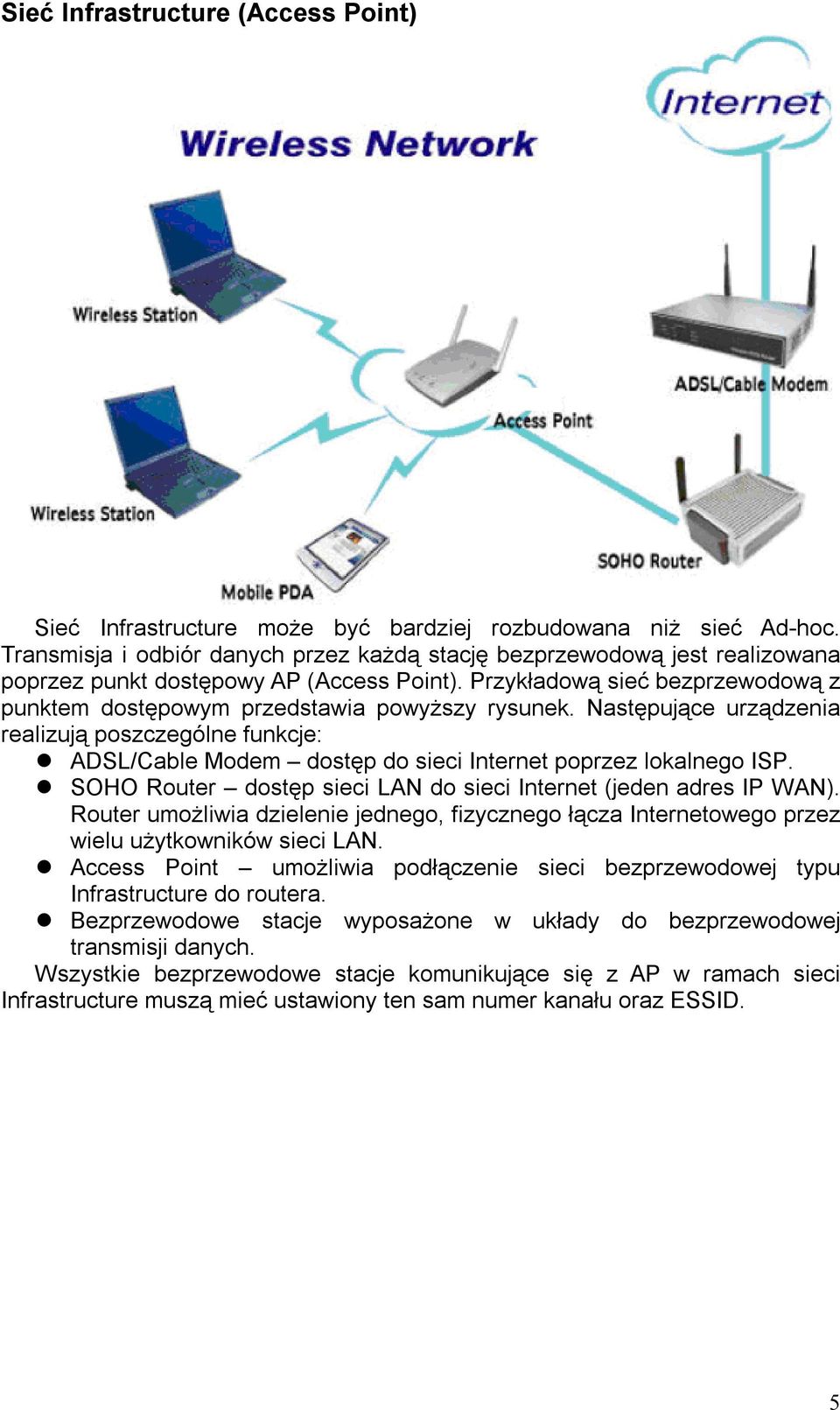

5 Sieć Infrastructure (Access Point) Sieć Infrastructure może być bardziej rozbudowana niż sieć Ad-hoc. Transmisja i odbiór danych przez każdą stację bezprzewodową jest realizowana poprzez punkt dostępowy AP (Access Point). Przykładową sieć bezprzewodową z punktem dostępowym przedstawia powyższy rysunek. Następujące urządzenia realizują poszczególne funkcje: ADSL/Cable Modem dostęp do sieci Internet poprzez lokalnego ISP. SOHO Router dostęp sieci LAN do sieci Internet (jeden adres IP WAN). Router umożliwia dzielenie jednego, fizycznego łącza Internetowego przez wielu użytkowników sieci LAN. Access Point umożliwia podłączenie sieci bezprzewodowej typu Infrastructure do routera. Bezprzewodowe stacje wyposażone w układy do bezprzewodowej transmisji danych. Wszystkie bezprzewodowe stacje komunikujące się z AP w ramach sieci Infrastructure muszą mieć ustawiony ten sam numer kanału oraz ESSID. 5

6 2. Instalacja karty bezprzewodowej Kartę bezprzewodową Asmax Wireless LAN USB Adapter zaleca się instalować w następującej kolejności: Instalacja aplikacji zarządzającej kartą Instalacja sprzętu zamontowanie karty w wolnym gnieździe USB Instalacja sterownika 2.1 Instalacja oprogramowania narzędziowego karty bezprzewodowej Krok 1 Włóż płytę CD-ROM do napędu. Następnie wpisz ścieżkę dostępu do pliku Setup.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\Setup.exe gdzie D jest domyślnym woluminem napędu CD-ROM a następnie kliknij przycisk OK. Krok 2 Aby zainstalować oprogramowanie narzędziowe kliknij przycisk Next. 6

7 Krok 3 Jeżeli chcesz zmienić folder, w którym zostanie zaintalowana aplikacji kliknij przycisk Browse... Aby przejść do następnego etapu instalacji kliknij przycisk Next. Krok 4 Zostanie wyświetlony pasek postępu zadania. 7

8 Krok 5 W przypadku systemu Windows XP jeżeli zostanie wyświetlony poniższy monit kliknij przycisk Mimo to kontynuuj. Krok 6 Aby zakończyć proces instalacji aplikacji kliknij przycisk Zakończ. 8

9 2.2 Instalacja sterownika karty bezprzewodowej Krok 1 Zamocuj kartę bezprzewodową Asmax Wireless LAN USB Adapter w wolnym gnieździe USB. Krok 2 Następnie system operacyjny wykryje nowe urządzenie i zainstaluje do niego sterowniki. Krok 3 Po wykryciu nowego urządzenia przez system operacyjny zaznacz opcję Zainstaluj oprogramowanie automatycznie i kliknij przycisk Dalej. 9

10 Krok 4 Na ekranie zostanie wyświetlone okno wyszukiwania sprzętu. Krok 5 W przypadku systemu Windows XP jeżeli zostanie wyświetlony poniższy monit kliknij przycisk Mimo to kontynuuj. 10

11 Krok 6 Na ekranie zostanie wyświetlone okno postępu instalacji sterownika. Krok 7 Aby zakończyć proces instalacji sterownika kliknij przycisk Zakończ. 11

12 3. Oprogramowanie narzędziowe Po uruchomieniu aplikacji zarządzającej kartą w prawym dolnym rogu ekranu, obok zegara systemowego zostanie dodana ikona aplikacji. Dwukrotne kliknięcie myszą ikony spowoduje wyświetlenie aplikacji. Oprogramowanie narzędziowe umożliwia łatwe zarządzanie kartą oraz połączeniami bezprzewodowymi. Użytkownik może w prosty sposób skonfigurować połączenie bezprzewodowe z wybranym bezprzewodowym punktem dostępowym (tryb Infrastructure) lub inną stacją bezprzewodową (tryb Ad-Hoc). Oprogramowanie narzędziowe umożliwia łatwe zarządzanie kartą oraz połączeniami bezprzewodowymi. Za pomocą opcji Easy Config użytkownik może w prosty sposób krok po kroku skonfigurować połączenie bezprzewodowe z wybranym bezprzewodowym punktem dostępowym (tryb Infrastructure) lub inną stacją bezprzewodową (tryb Ad-Hoc). Uwaga: W systemie Windows XP aby zarządzać kartą bezprzewodowa z poziomu zainstalowanej aplikacji musi być wyłączona opcja konfiguracji z poziomu systemu Windows (odznaczona opcja Użyj systemu Windows do konfiguracji ustawień sieci bezprzewodowej we właściwościach połączenia bezprzewodowego). Domyślnie opcja ta jest wyłączona i można od razu po zainstalowaniu sprzętu konfigurować kartę z poprzez dołączoną do urządzenia aplikację. 12

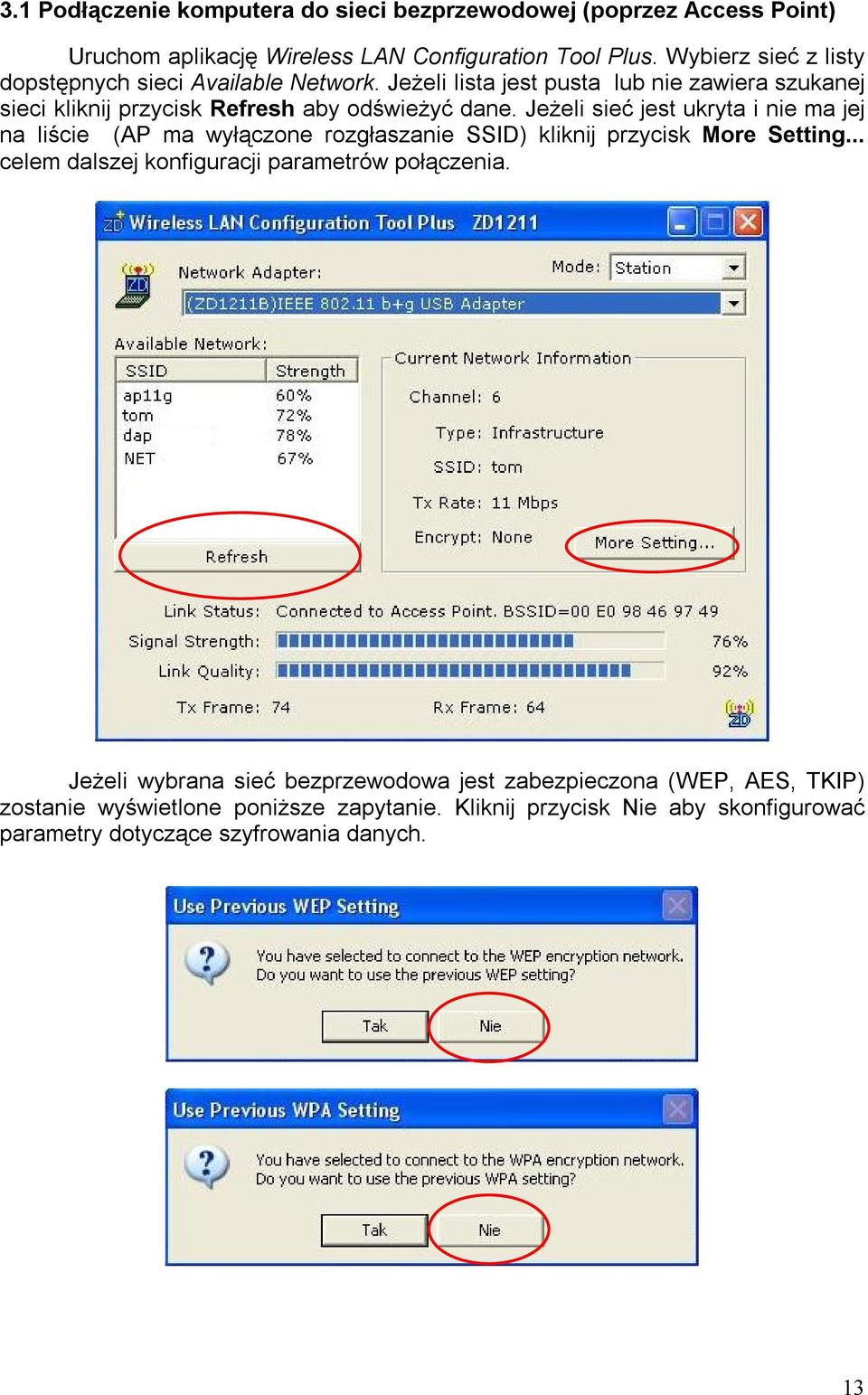

13 3.1 Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Uruchom aplikację Wireless LAN Configuration Tool Plus. Wybierz sieć z listy dopstępnych sieci Available Network. Jeżeli lista jest pusta lub nie zawiera szukanej sieci kliknij przycisk Refresh aby odświeżyć dane. Jeżeli sieć jest ukryta i nie ma jej na liście (AP ma wyłączone rozgłaszanie SSID) kliknij przycisk More Setting... celem dalszej konfiguracji parametrów połączenia. Jeżeli wybrana sieć bezprzewodowa jest zabezpieczona (WEP, AES, TKIP) zostanie wyświetlone poniższe zapytanie. Kliknij przycisk Nie aby skonfigurować parametry dotyczące szyfrowania danych. 13

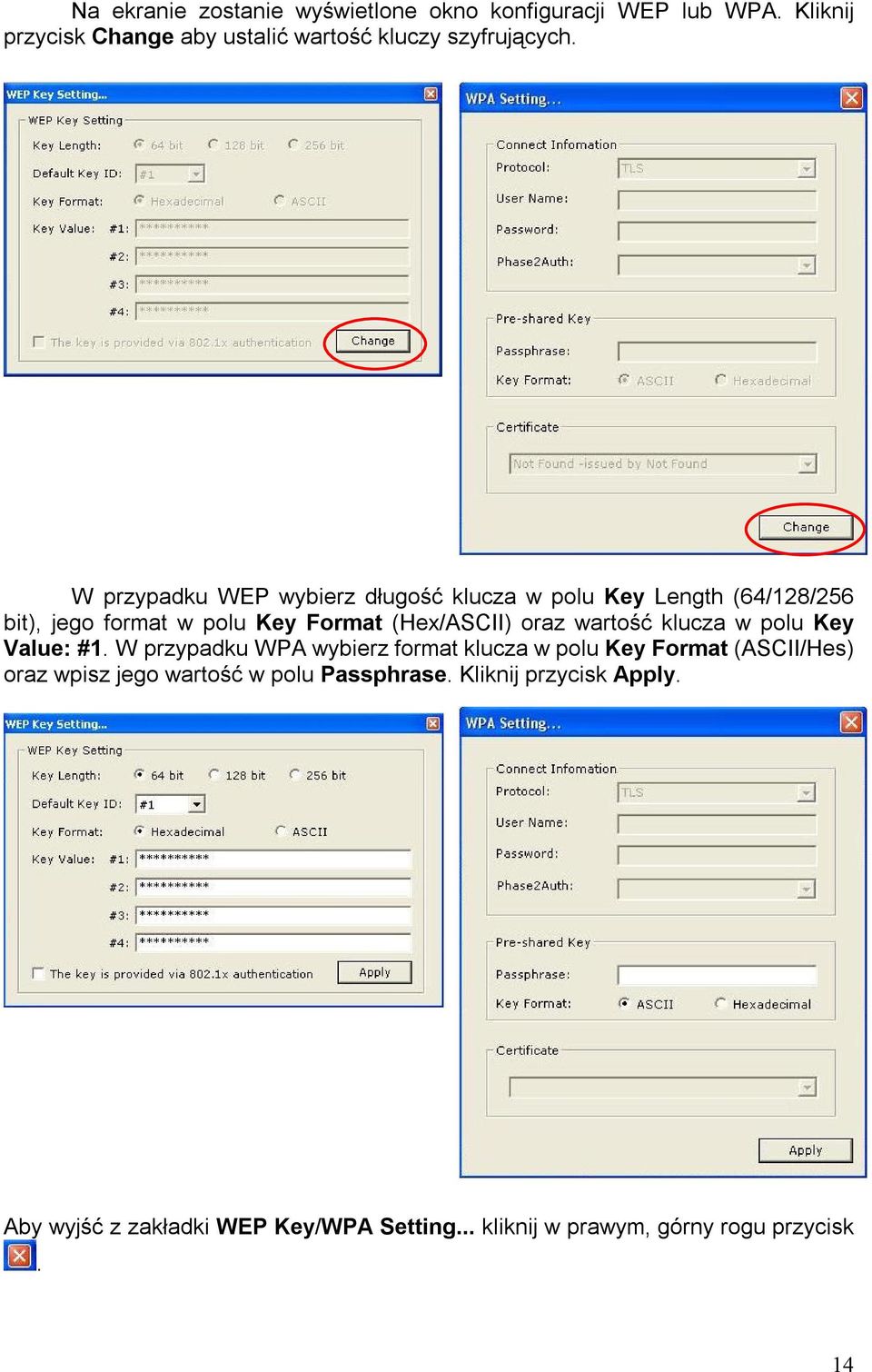

14 Na ekranie zostanie wyświetlone okno konfiguracji WEP lub WPA. Kliknij przycisk Change aby ustalić wartość kluczy szyfrujących. W przypadku WEP wybierz długość klucza w polu Key Length (64/128/256 bit), jego format w polu Key Format (Hex/ASCII) oraz wartość klucza w polu Key Value: #1. W przypadku WPA wybierz format klucza w polu Key Format (ASCII/Hes) oraz wpisz jego wartość w polu Passphrase. Kliknij przycisk Apply. Aby wyjść z zakładki WEP Key/WPA Setting... kliknij w prawym, górny rogu przycisk. 14

15 3.2 Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Krok 1 Uruchom aplikację Wireless LAN Configuration Tool Plus. Krok 2 Kliknij przycisk More Setting... Krok 3 Skonfiguruj parametry połączenia Ad-Hoc. Network Type Ad-Hoc. SSID Nazwa_sieci_bezprzewodowej (we wszystkich komputerach pracujących w sieci Ad-Hoc musi być wpisany ten sam SSID). Channel Kanał transmisji (we wszystkich komputerach pracujących w sieci Ad-Hoc musi być ustawiony ten sam kanał transmisji). Jeżeli połączenie ma być szyforwane, w sieciach Ad-Hoc karta umożliwia szyfrację danych tylko protokołem WEP przy użyciu 64, 128 i 256 bitowego klucza. W tym celu należy ustawić wartość parametru Encryption na Enable WEP oraz ustalić wartość klucza klikając przycisk WEP Encryption Key Setting. Za pomocą Parametru Authentication można ustawić rodzaj autentykacji: open lub shared. Ustawienia można zapisac do profilu użytkownika. W tym celu należy wpisać nazwę profilu w polu Profil Name oraz kliknąć przycisk Save Current. Umożliwi to późniejsze załadowanie profilu w przypadku zmiany konfiguracji. Aby wyjść z zakładki More Setting... kliknij w prawym, górny rogu przycisk. 15

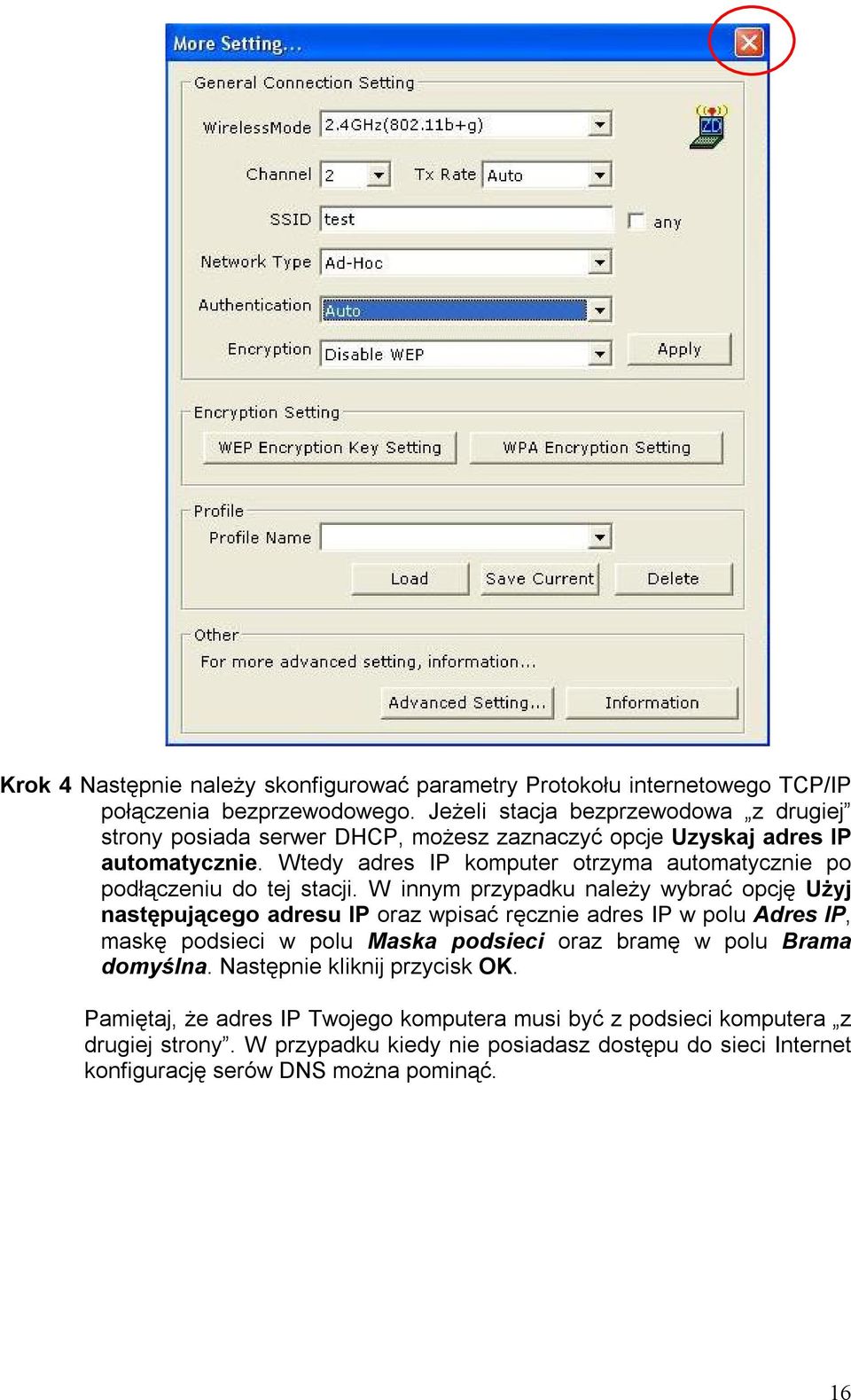

16 Krok 4 Następnie należy skonfigurować parametry Protokołu internetowego TCP/IP połączenia bezprzewodowego. Jeżeli stacja bezprzewodowa z drugiej strony posiada serwer DHCP, możesz zaznaczyć opcje Uzyskaj adres IP automatycznie. Wtedy adres IP komputer otrzyma automatycznie po podłączeniu do tej stacji. W innym przypadku należy wybrać opcję Użyj następującego adresu IP oraz wpisać ręcznie adres IP w polu Adres IP, maskę podsieci w polu Maska podsieci oraz bramę w polu Brama domyślna. Następnie kliknij przycisk OK. Pamiętaj, że adres IP Twojego komputera musi być z podsieci komputera z drugiej strony. W przypadku kiedy nie posiadasz dostępu do sieci Internet konfigurację serów DNS można pominąć. 16

17 Uwaga: W przypadku kiedy Adres IP został określony ręcznie (opcja Użyj następującego adresu IP) adresy IP serwerów DNS również muszą zostać określone ręcznie nie można używać opcji Uzyskaj adres serwera DNS automatycznie. 17

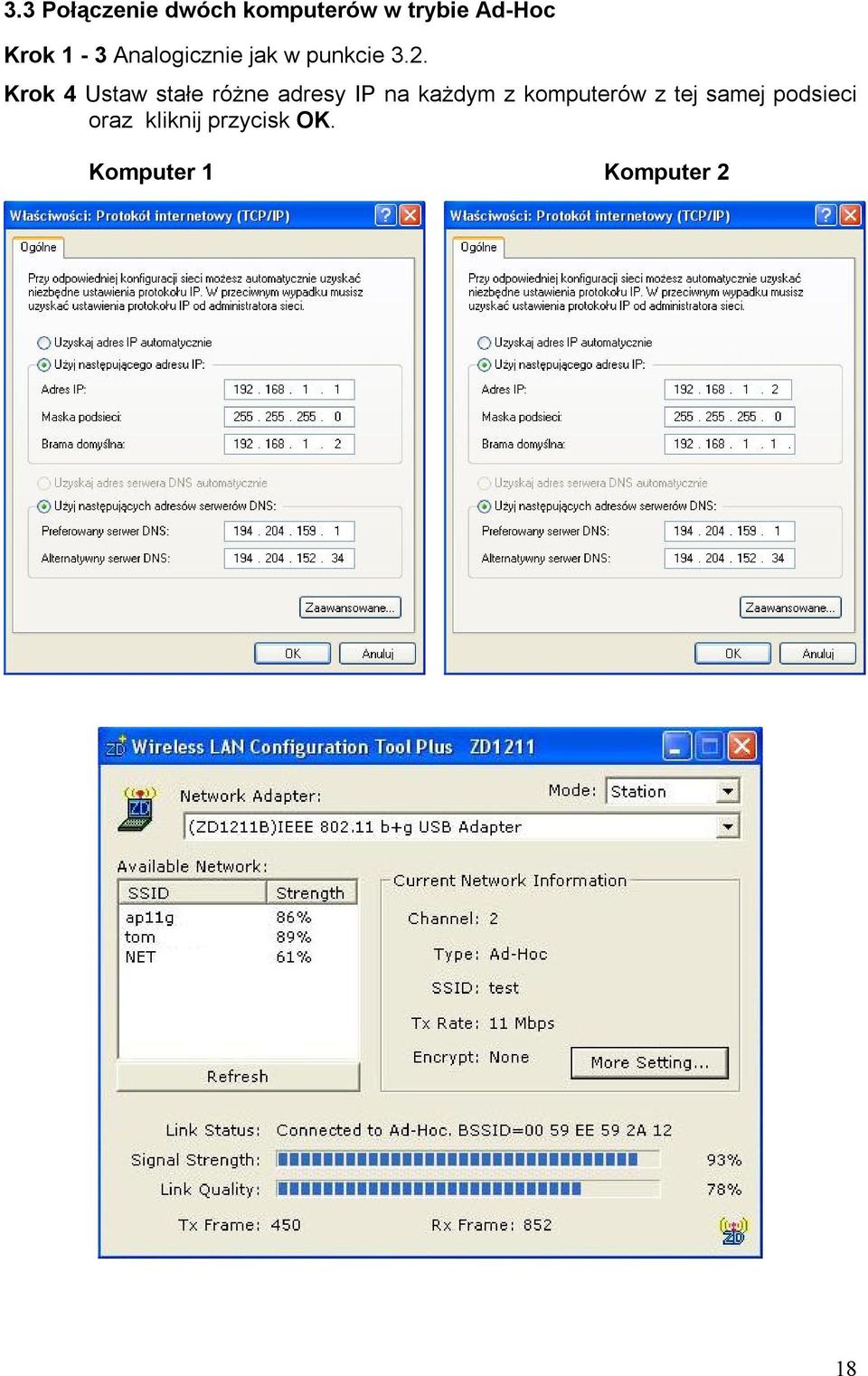

18 3.3 Połączenie dwóch komputerów w trybie Ad-Hoc Krok 1-3 Analogicznie jak w punkcie 3.2. Krok 4 Ustaw stałe różne adresy IP na każdym z komputerów z tej samej podsieci oraz kliknij przycisk OK. Komputer 1 Komputer 2 18

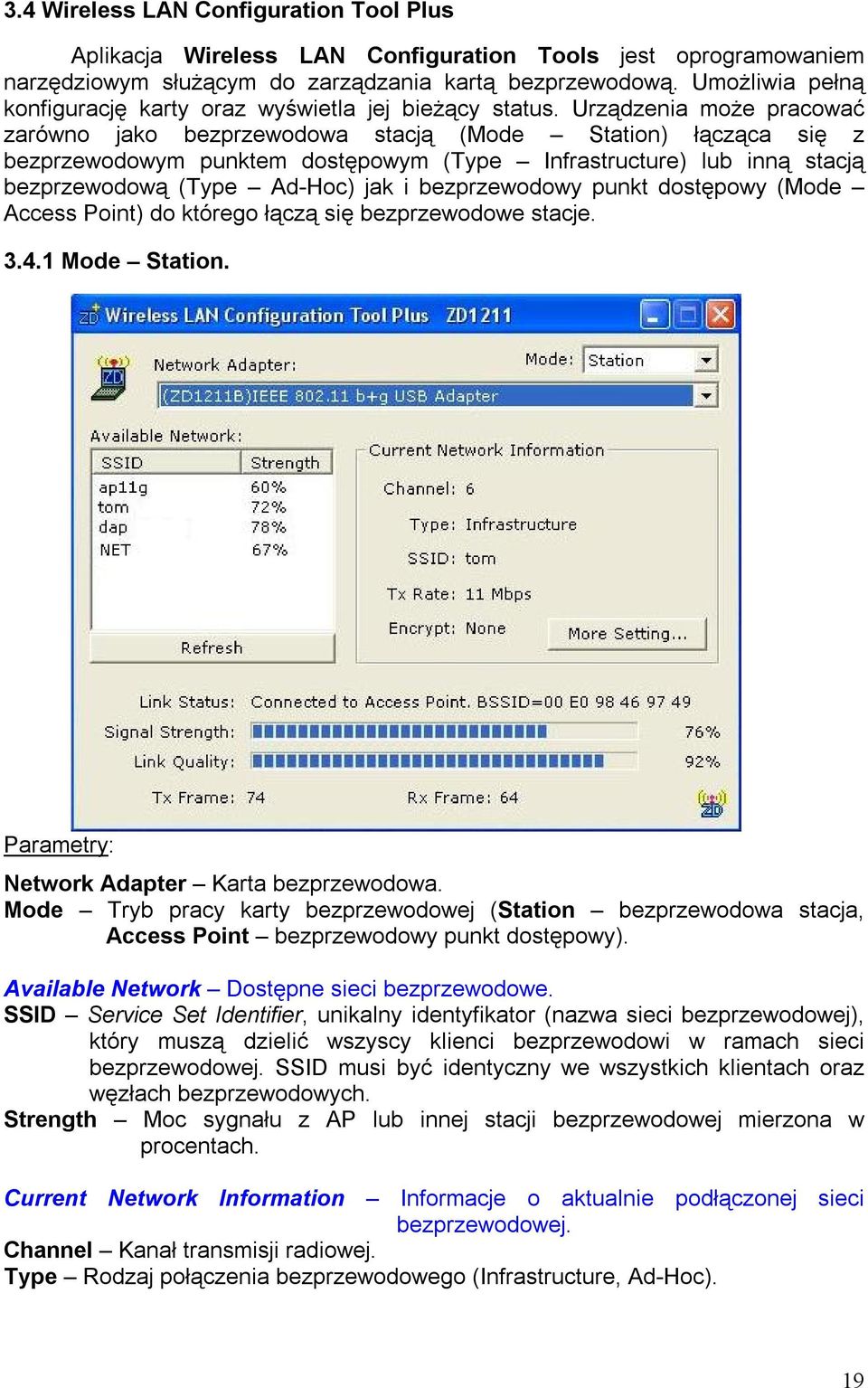

19 3.4 Wireless LAN Configuration Tool Plus Aplikacja Wireless LAN Configuration Tools jest oprogramowaniem narzędziowym służącym do zarządzania kartą bezprzewodową. Umożliwia pełną konfigurację karty oraz wyświetla jej bieżący status. Urządzenia może pracować zarówno jako bezprzewodowa stacją (Mode Station) łącząca się z bezprzewodowym punktem dostępowym (Type Infrastructure) lub inną stacją bezprzewodową (Type Ad-Hoc) jak i bezprzewodowy punkt dostępowy (Mode Access Point) do którego łączą się bezprzewodowe stacje Mode Station. Parametry: Network Adapter Karta bezprzewodowa. Mode Tryb pracy karty bezprzewodowej (Station bezprzewodowa stacja, Access Point bezprzewodowy punkt dostępowy). Available Network Dostępne sieci bezprzewodowe. SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Strength Moc sygnału z AP lub innej stacji bezprzewodowej mierzona w procentach. Current Network Information Informacje o aktualnie podłączonej sieci bezprzewodowej. Channel Kanał transmisji radiowej. Type Rodzaj połączenia bezprzewodowego (Infrastructure, Ad-Hoc). 19

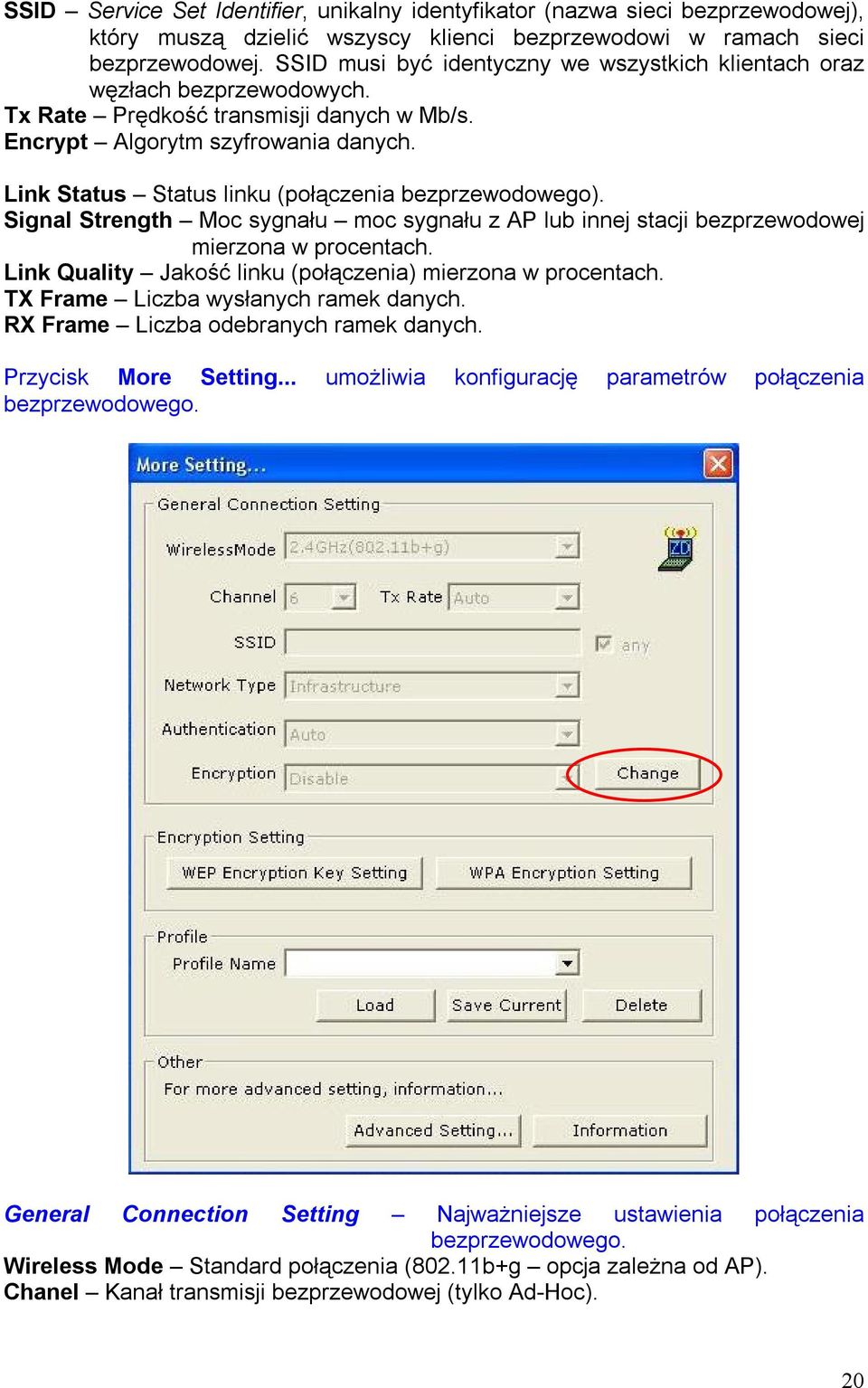

20 SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Tx Rate Prędkość transmisji danych w Mb/s. Encrypt Algorytm szyfrowania danych. Link Status Status linku (połączenia bezprzewodowego). Signal Strength Moc sygnału moc sygnału z AP lub innej stacji bezprzewodowej mierzona w procentach. Link Quality Jakość linku (połączenia) mierzona w procentach. TX Frame Liczba wysłanych ramek danych. RX Frame Liczba odebranych ramek danych. Przycisk More Setting... umożliwia konfigurację parametrów połączenia bezprzewodowego. General Connection Setting Najważniejsze ustawienia połączenia bezprzewodowego. Wireless Mode Standard połączenia (802.11b+g opcja zależna od AP). Chanel Kanał transmisji bezprzewodowej (tylko Ad-Hoc). 20

21 Tx Rate Prędkość transmisji danych w Mb/s (tylko Ad-Hoc). SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Network Type Rodzaj połączenia bezprzewodowego (Infrastructure, Ad-Hoc). Authentication Rodzaj autentykacji połączenia (Open System, Shared Key, WPA, WPA-PSK, WPA2, WPA2-PSK). Encryption Algorytm szyfrowania danych (WEP, TKIP, AES). Aby zmienić któryś z powyższych parametrów kliknij przycisk Change. Po dokonaniu zmian w konfiguracji kliknij przycisk Apply. Encryption Setting Konfiguracja parametrów szyfrowania. WEP Encryption Key Setting Ustawienia dotyczące protokołu WEP. WPA Encyption Settings Ustawienia dotyczące protokołu WPA. 21

22 WEP WEP (Wired Equivalent Privacy) jest mechanizmem ochrony przesyłanych danych siecią bezprzewodową określonym poprzez standard IEEE , który zwiększa zaufanie przesyłanych danych i jest ekwiwalentny do przewodowych sieci LAN nie używających technik kryptografii. WEP używa algorytmów 64, 128 i 256 bitowego klucza współdzielonego. Key Length Długość klucza WEP (64, 128, 256 bit). Default Key ID Indeks aktywnego klucza WEP. Key Format Format klucza WEP (ASCII, heksadecymalny) Key Value #1 #4 Klucze szyfrujące. Okno WEP Key Setting umożliwia zdefiniowanie 4 kluczy heksadecymalnych lub ASCII. W danej chwili może być używany tylko jeden oznaczony jako Default Key ID. Opcja WEP posiada 2 tryby autentykacji: Open System oraz Shared Key. - Open System nadawca i odbiorca nie dzielą klucza dla komunikacji. Każdy generuje swoją własną parę kluczy, która następnie jest akceptowana przez innych. Podczas każdego ustanowienia połączenia klucze są renegocjowane. - Shared Key nadawca i odbiorca dzielą wspólny klucz dla komunikacji, który jest używany dla długiego odcinka czasu. Autentykacja może być również realizowana poprzez standard 802.1x. Aby zmienić któryś z powyższych parametrów kliknij przycisk Change. Po dokonaniu zmian w konfiguracji kliknij przycisk Apply. WPA oraz WPA2 WPA (WiFi Protected Access) oraz WPA2 jest bardziej bezpiecznym mechanizmem zabezpieczania sieci bezprzewodowej opartym na współdzielonym kluczu (Preshared key) lub ceryfikatach. 22

23 Pola Protocol, User Name, Password, Phase2Auth, Certificate umożliwiają określenie protokołów autentykacji, wybór certyfikatów oraz autoryzacji. Pole Passphrase umożliwia określenie wartości klucza symetrycznego a pole Key Format jego formatu (ASCII, heksadecymalny). Aby zmienić któryś z powyższych parametrów kliknij przycisk Change. Po dokonaniu zmian w konfiguracji kliknij przycisk Apply. Profile Zarządzanie profilami użytkownika. Aby zapisać swoją konfigurację do profilu wpisz jego nazwę w polu Profil Name i kliknij przycisk Save Current. Po kolejnej zmianie konfiguracji będziesz mógł szybko załadować zapisany wcześniej profil wybierając go z rozwijanej listy Profil Name oraz klikając przycisk Load. Aby usunąć zpisany wcześniej profil z listy wybierz go i kliknij przycisk Delete. Other Zaawansowane opcje sterownika karty bezprzewodowej. Advanced Setting Zaawansowane opcje sterownika karty. Information Informacje o wersji sterownika, aplikacji zarządzającej i adresie MAC karty. 23

24 Advanced Setting... Opcja Advanced Setting umożliwia określenie parametrów dotyczących fragmentacji pakietów (Threshold), oszczędzania energii (Power-Saving) oraz opcji regionalnych (wybór języka aplikacji oraz regionu). User Interface Interfejs użytkownika. Wybór języka aplikacji poprzez parametr Language. Country Roaming Wybór regionu, od tego uzależniona jest liczba dostępnych kanałów transmisji bezprzewodowej. Fragmentation Thershold Parametr ten definiuje próg powyżej, którego pakiety będą fragmentowane (maksymalna długość fragmentu). Jeżeli cześć fragmentów danych ulegnie kolizji to tylko te fragmenty zostaną ponownie wysłane. Dopuszczalna wartość od 256 do 4096 B. RTS / CTS Threshold Parametr ustalający górny próg, przy którym będą wysyłane pakiety RTS (Request To Send), używane w celu unikania kolizji danych w sieciach bezprzewodowych LAN (minimalna długość pakietu). Ustawienie niskiej wartości parametru powoduje, że częściej będą wysyłane pakiety RTS zajmując więcej dostępnego pasma, co widocznie zmniejszy wydajność sieci. Jednakże szybsze systemy mogą odbierać częściej pakiety RTS z interfejsu lub kolizji. Wartość powinna być znacznie większa od 0, domyślnie jest równa Power Consumption Setting Parametr określający emitowaną moc a co za tym idzie moc zasilania (tryb oszczędzania energii). 24

25 Continuous Access Mode (CAS) jest normalnym trybem pracy dla komputerów typu Desktop (stała moc nadajnika). Maximum Power-Saving Mode jest trybem z maksymalną mocą nadajnika. Moximum Power-Saving Mode jest trybem z minimalnym opóźnieniem. Information... Opcja Information wyświetla wersję sterownika, aplikacji zarządzającej, sterownika oraz adres MAC karty Mode Access Point. Parametry: Network Adapter Karta bezprzewodowa. Mode Tryb pracy karty bezprzewodowej (Station bezprzewodowa stacja, Access Point bezprzewodowy punkt dostępowy). 25

26 Connect Station List Lista stacji bezprzewodowych podłączonych do naszej karty pracującej w trybie Access Point. Station MAC address Adres MAC stacji bezprzewodowej. Current Network Information Informacje o aktualnie podłączonej sieci bezprzewodowej. Channel Kanał transmisji radiowej. SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. WEP W trybie Access Point mamy do dyspozycji jedynie protokół WEP. Tx Power Poziom mocy nadajnika. TX Frame Liczba wysłanych ramek danych. RX Frame Liczba odebranych ramek danych. Przycisk More Setting... umożliwia konfigurację parametrów bezprzewodowego punktu dostępowego. General Connection Setting Najważniejsze ustawienia połączenia bezprzewodowego. Wireless Mode Standard połączenia (802.11b+g, b, g). Chanel Kanał transmisji bezprzewodowej. 26

27 SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Hide SSID Wyłączenie rozgłaszania SSID. Kiedy opcja jest zaznaczona, bezprzewodowe stację nie będą widziały SSID naszego Access Pointa. Wtedy należy ręcznie skonfigurować połączenia bezprzewodowe w każdej ze stacji w tym również parametr SSID. Tx Power Moc nadajnika (sygnału nadawanego). Aby zmienić któryś z powyższych parametrów kliknij przycisk Change. Po dokonaniu zmian w konfiguracji kliknij przycisk Apply. Authentication Rodzaj autentykacji połączenia (Open System, Shared Key). WEP W trybie Access Point możemy zastosować tylko algorytm szyfrowania danych WEP. WEP WEP (Wired Equivalent Privacy) jest mechanizmem ochrony przesyłanych danych siecią bezprzewodową określonym poprzez standard IEEE , który zwiększa zaufanie przesyłanych danych i jest ekwiwalentny do przewodowych sieci LAN nie używających technik kryptografii. WEP używa algorytmów 64, 128 i 256 bitowego klucza współdzielonego. Key Length Długość klucza WEP (64, 128, 256 bit). Default Key ID Indeks aktywnego klucza WEP. Key Format Format klucza WEP (ASCII, heksadecymalny) Key Value #1 #4 Klucze szyfrujące. Okno WEP Key Setting umożliwia zdefiniowanie 4 kluczy heksadecymalnych lub ASCII. W danej chwili może być używany tylko jeden oznaczony jako Default Key ID. Opcja WEP posiada 2 tryby autentykacji: Open System oraz Shared Key. 27

28 - Open System nadawca i odbiorca nie dzielą klucza dla komunikacji. Każdy generuje swoją własną parę kluczy, która następnie jest akceptowana przez innych. Podczas każdego ustanowienia połączenia klucze są renegocjowane. - Shared Key nadawca i odbiorca dzielą wspólny klucz dla komunikacji, który jest używany dla długiego odcinka czasu. Aby zmienić któryś z powyższych parametrów kliknij przycisk Change. Po dokonaniu zmian w konfiguracji kliknij przycisk Apply. Fragment Parametr ten definiuje próg powyżej, którego pakiety będą fragmentowane (maksymalna długość fragmentu). Jeżeli cześć fragmentów danych ulegnie kolizji to tylko te fragmenty zostaną ponownie wysłane. Dopuszczalna wartość od 256 do 4096 B. RTS / CTS Parametr ustalający górny próg, przy którym będą wysyłane pakiety RTS (Request To Send), używane w celu unikania kolizji danych w sieciach bezprzewodowych LAN (minimalna długość pakietu). Ustawienie niskiej wartości parametru powoduje, że częściej będą wysyłane pakiety RTS zajmując więcej dostępnego pasma, co widocznie zmniejszy wydajność sieci. Jednakże szybsze systemy mogą odbierać częściej pakiety RTS z interfejsu lub kolizji. Wartość powinna być znacznie większa od 0, domyślnie jest równa Preamble Długość preambuły. Preambuła jest pierwszym polem PPDU, które jest przydzielane ramce przy transmisji do warstwy fizycznej. Możliwe są jej dwa formaty: długa (long) oraz krótka (short). Krótka preambuła zwiększa wydajność. MAC Address Filter Opcja umożliwiająca stworzenie listy 15 adresów MAC stacji bezprzewodowych, które będą posiadały dostęp do naszego AP (pozostałe nie) Accept, lub listy 15 adresów MAC stacji bezprzewodowych które nie będą posiadały dostępu do naszego AP (a wszystkie pozostałe tak) Reject. Bridge Adapter Karta sieciowa, najczęściej Ethernet, która realizuje dostęp do sieci np. Internet dla stacji bezprzewodowych podłączonych do naszego AP. 28

29 4. Odinstalowanie karty bezprzewodowej Krok 1 Z menu Start wybierz Programy ZyDAS IEEE b+g Wireless LAN - USB oraz kliknij ikonę Uninstall ZD1211 Application. Krok 2 Kliknij przycisk OK aby potwierdzić deinstalację karty bezprzewodowej. Krok 3 Kliknij przycisk Finish aby zakończyć deinstalację karty bezprzewodowej. 29

30 5. Specyfikacja Standard IEEE b, IEEE g Data Rate Typ modulacji Zakres pasma Moc wyjściowa Czułość odbiornika b (11Mb/s; 5,5Mb/s; 2Mb/s; 1Mb/s) g (54Mb/s; 48Mb/s; 36Mb/s; 24Mb/s; 18Mb/s; 12Mb/s; 9Mb/s; 6 Mb/s) b: QPSK/BPSK/CCK g: OFDM 2,400 GHz 2,4835 GHz <15dBm b 80dBm g 70dBm Bezpieczeństwo WEP 64 / 128 / 256 bit, WPA, WPA2 Antena LED Wbudowana w chip Link / Active Interfejs USB 2.0 / 1.1 Specyfikacja techniczna Tryby pracy OS Środowisko pracy Wymiary: 58 x 23 x 9 mm (długość x szerokość x wysokość) Waga: 9,6 g Infrastructure, Ad-Hoc, Access-Point Windows 98SE, ME, 2000, XP Temperatura pracy: 0 ~ 50 C Temperatura składowania: -20 ~ 70 C Wilgotność: do 90% (bez kondensacji) 30
