1 Asmax PCI-411g 54Mbps Wireless Network PCI Adapter Instrukcja obsługi Nowości, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje

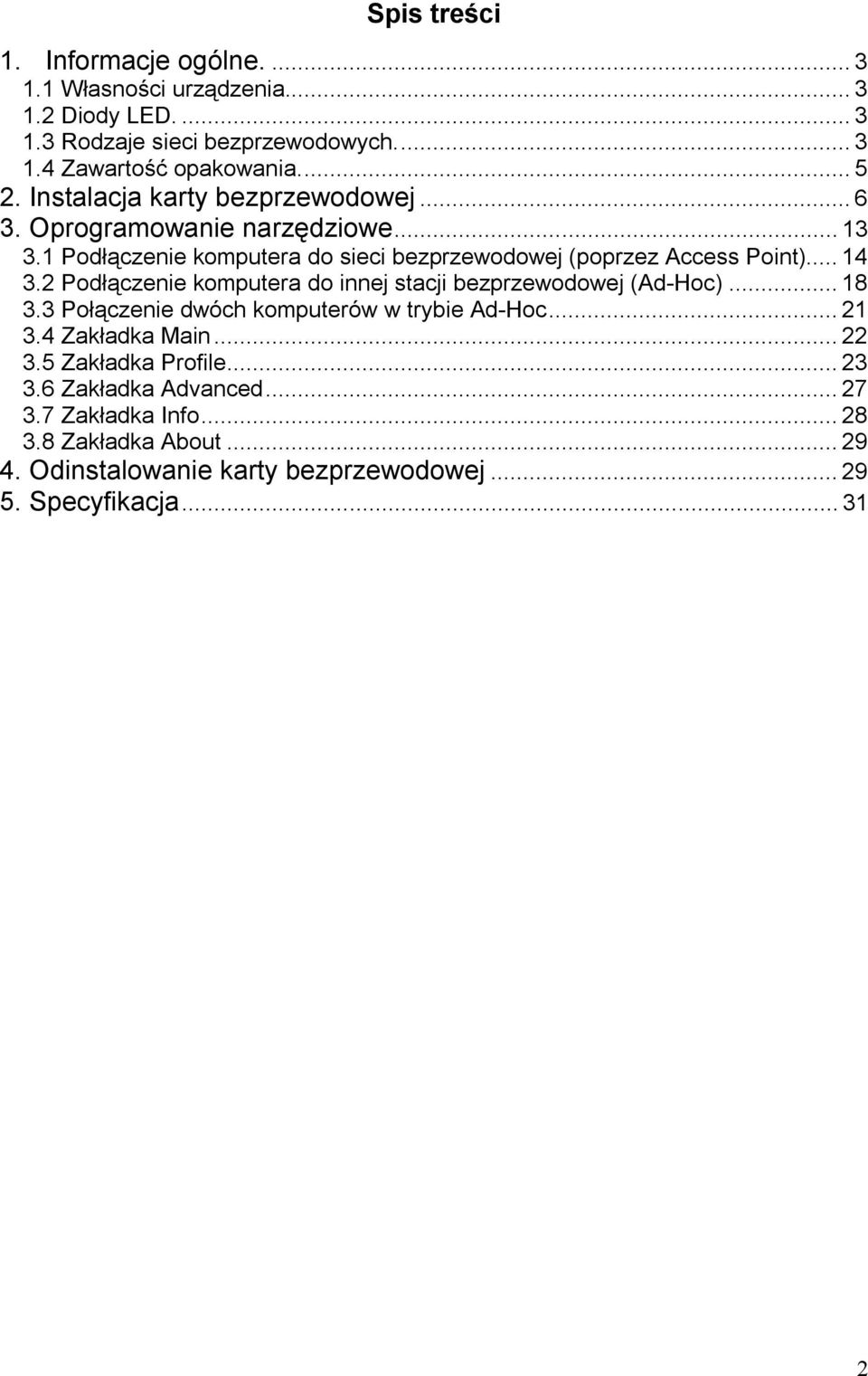

2 Spis treści 1. Informacje ogólne Własności urządzenia Diody LED Rodzaje sieci bezprzewodowych Zawartość opakowania Instalacja karty bezprzewodowej Oprogramowanie narzędziowe Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Połączenie dwóch komputerów w trybie Ad-Hoc Zakładka Main Zakładka Profile Zakładka Advanced Zakładka Info Zakładka About Odinstalowanie karty bezprzewodowej Specyfikacja

3 1. Informacje ogólne. Bezprzewodowa karta sieciowa Asmax PCI-411g 54Mbps Wireless Network PCI Adapter jest zgodna ze standardem g oraz b. Umożliwia bezprzewodowe podłączenie komputera do sieci lokalnej LAN. Wykorzystuje bezprzewodową technologię RF (Radio Frequency) do wysyłania i odbioru danych. Urządzenie wspiera również dodatkowe protokoły zapewniające bezpieczeństwo przesyłanych danych takiej jak WEP czy WPA. Posiada prostą procedurę instalacji krok po kroku oraz dołączone oprogramowanie do zarządzania kartą bezprzewodową. 1.1 Własności urządzenia. Pełna kompatybilność ze standardem IEEE b oraz g. Zgodność ze standardem PCI 2.2. Pełna kompatybilność ze wszystkimi urządzeniami standardu IEEE b, g. Prędkość transmisji do 54 Mb/s. Wsparcie dla szyfracji WEP, TKIP, AES do 128 bit. Profile użytkownika oraz przegląd dostępnych sieci bezprzewodowych z poziomu aplikacji zarządzającej. Wsparcie dla systemów Windows 98SE, ME, 2000, XP. Niskie zużycie energii. Odłączana antena złącze RP SMA. Prosta instalacja krok po kroku dzięki aplikacji ze sterownikami znajdującej się na dołączonej do urządzenia płycie CD-ROM. 1.2 Diody LED. ACT sygnalizacja zasilania karty. LINK dioda aktywności łącza bezprzewodowego. 1.3 Rodzaje sieci bezprzewodowych. Istnieją dwie główne topologie sieci bezprzewodowych: Ad-Hoc (Peer-to-Peer) sieć LAN złożona z dwóch lub więcej komputerów posiadających karty bezprzewodowe, połączone w jedną sieć bezprzewodową point-to-point do komunikacji pomiędzy sobą. Infrastructure (Access Point) sieć LAN, w której każda stacja bezprzewodowa komunikuje się z siecią poprzez punkt dostępowy AP. 3

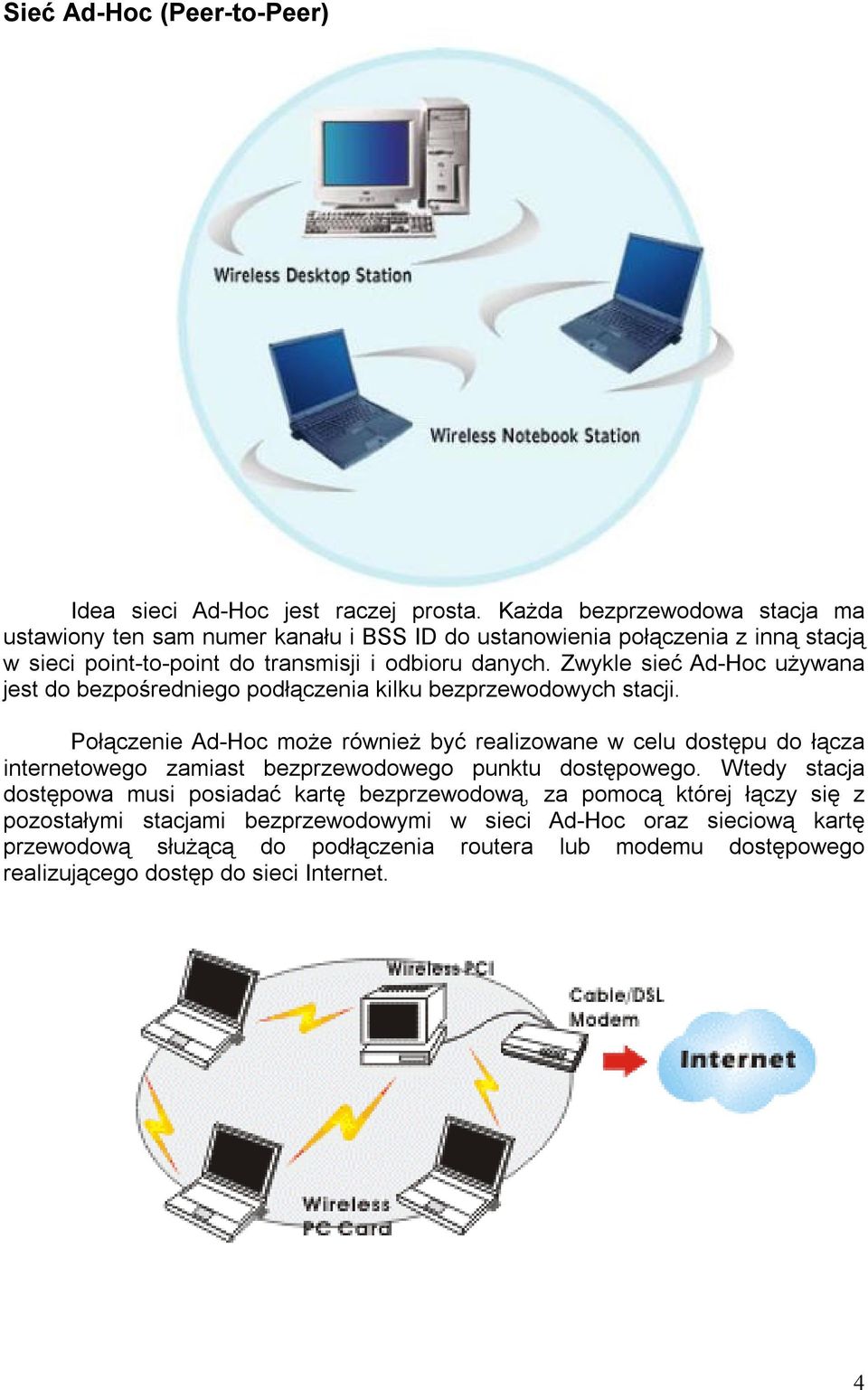

4 Sieć Ad-Hoc (Peer-to-Peer) Idea sieci Ad-Hoc jest raczej prosta. Każda bezprzewodowa stacja ma ustawiony ten sam numer kanału i BSS ID do ustanowienia połączenia z inną stacją w sieci point-to-point do transmisji i odbioru danych. Zwykle sieć Ad-Hoc używana jest do bezpośredniego podłączenia kilku bezprzewodowych stacji. Połączenie Ad-Hoc może również być realizowane w celu dostępu do łącza internetowego zamiast bezprzewodowego punktu dostępowego. Wtedy stacja dostępowa musi posiadać kartę bezprzewodową, za pomocą której łączy się z pozostałymi stacjami bezprzewodowymi w sieci Ad-Hoc oraz sieciową kartę przewodową służącą do podłączenia routera lub modemu dostępowego realizującego dostęp do sieci Internet. 4

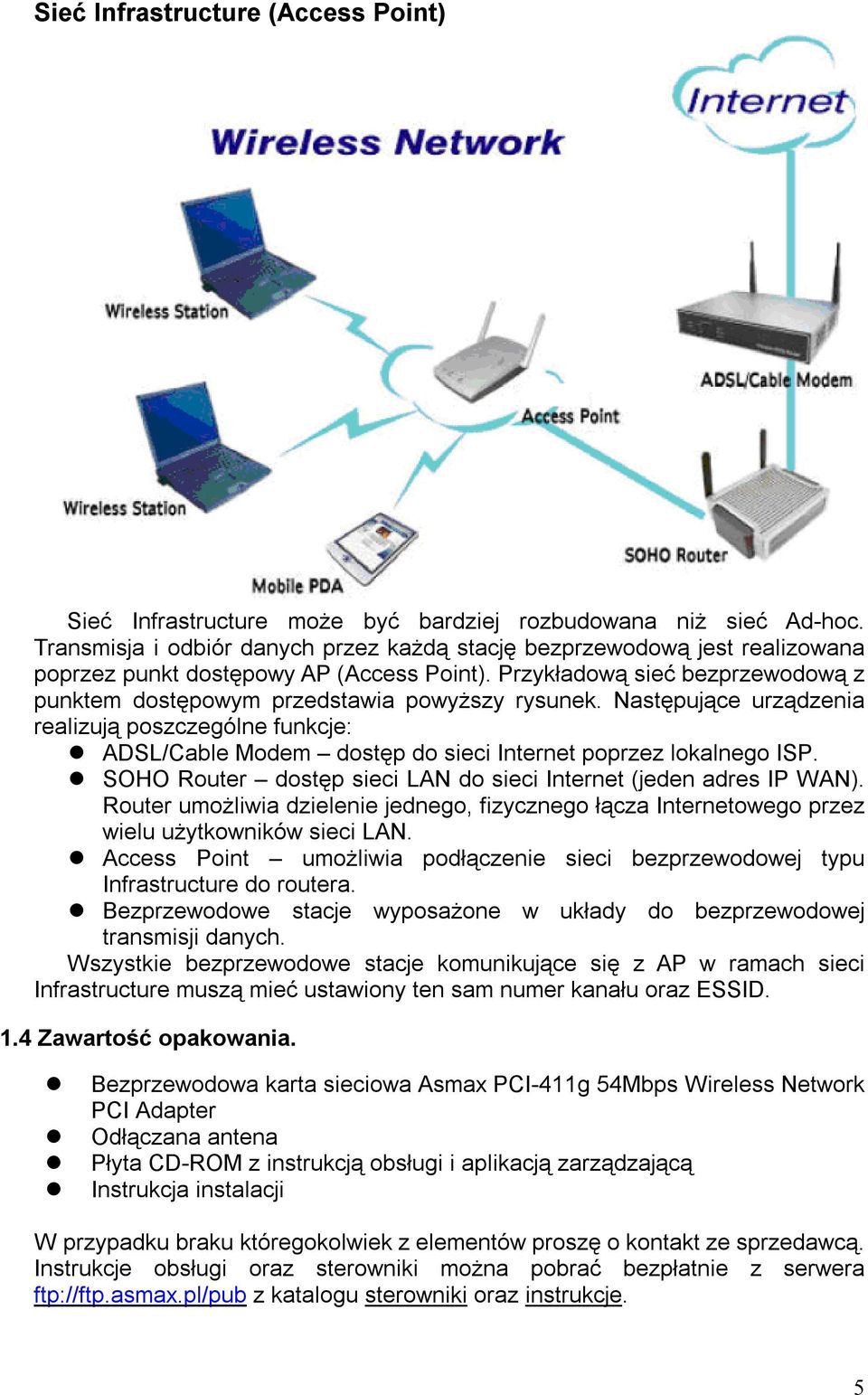

5 Sieć Infrastructure (Access Point) Sieć Infrastructure może być bardziej rozbudowana niż sieć Ad-hoc. Transmisja i odbiór danych przez każdą stację bezprzewodową jest realizowana poprzez punkt dostępowy AP (Access Point). Przykładową sieć bezprzewodową z punktem dostępowym przedstawia powyższy rysunek. Następujące urządzenia realizują poszczególne funkcje: ADSL/Cable Modem dostęp do sieci Internet poprzez lokalnego ISP. SOHO Router dostęp sieci LAN do sieci Internet (jeden adres IP WAN). Router umożliwia dzielenie jednego, fizycznego łącza Internetowego przez wielu użytkowników sieci LAN. Access Point umożliwia podłączenie sieci bezprzewodowej typu Infrastructure do routera. Bezprzewodowe stacje wyposażone w układy do bezprzewodowej transmisji danych. Wszystkie bezprzewodowe stacje komunikujące się z AP w ramach sieci Infrastructure muszą mieć ustawiony ten sam numer kanału oraz ESSID. 1.4 Zawartość opakowania. Bezprzewodowa karta sieciowa Asmax PCI-411g 54Mbps Wireless Network PCI Adapter Odłączana antena Płyta CD-ROM z instrukcją obsługi i aplikacją zarządzającą Instrukcja instalacji W przypadku braku któregokolwiek z elementów proszę o kontakt ze sprzedawcą. Instrukcje obsługi oraz sterowniki można pobrać bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 5

6 2. Instalacja karty bezprzewodowej Krok 1 Zamknij system operacyjny. Po wyłączeniu zasilania zamocuj kartę bezprzewodową w wolnym slocie PCI. Krok 2 Po włączeniu systemu nastąpi instalacja sterowników karty bezprzewodowej. dla systemu Windows 98/ME Krok 3 Po wykryciu nowego urządzenia przez system operacyjny kliknij przycisk Anuluj. 6

7 Krok 4 Włóż płytę CD-ROM do napędu, automatycznie zostanie uruchomione menu Wireless LAN Utility. Jeżeli program nie zostanie automatycznie uruchomiony wybierz z menu Start opcje Uruchom.... Następnie wpisz ścieżkę dostępu do pliku Setup.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\Setup.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install Driver & Utility. Krok 5 Aby zainstalować oprogramowanie narzędziowe kliknij przycisk Next. 7

8 Krok 6 Zostanie wyświetlony pasek postępu zadania. Krok 7 System operacyjny wyszuka i zainstaluje sterownik karty bezprzewodowej. Krok 8 Następnie włóż płytę instalacyjną systemu Windows 98 do napędu CD-ROM oraz kliknij przycisk OK. 8

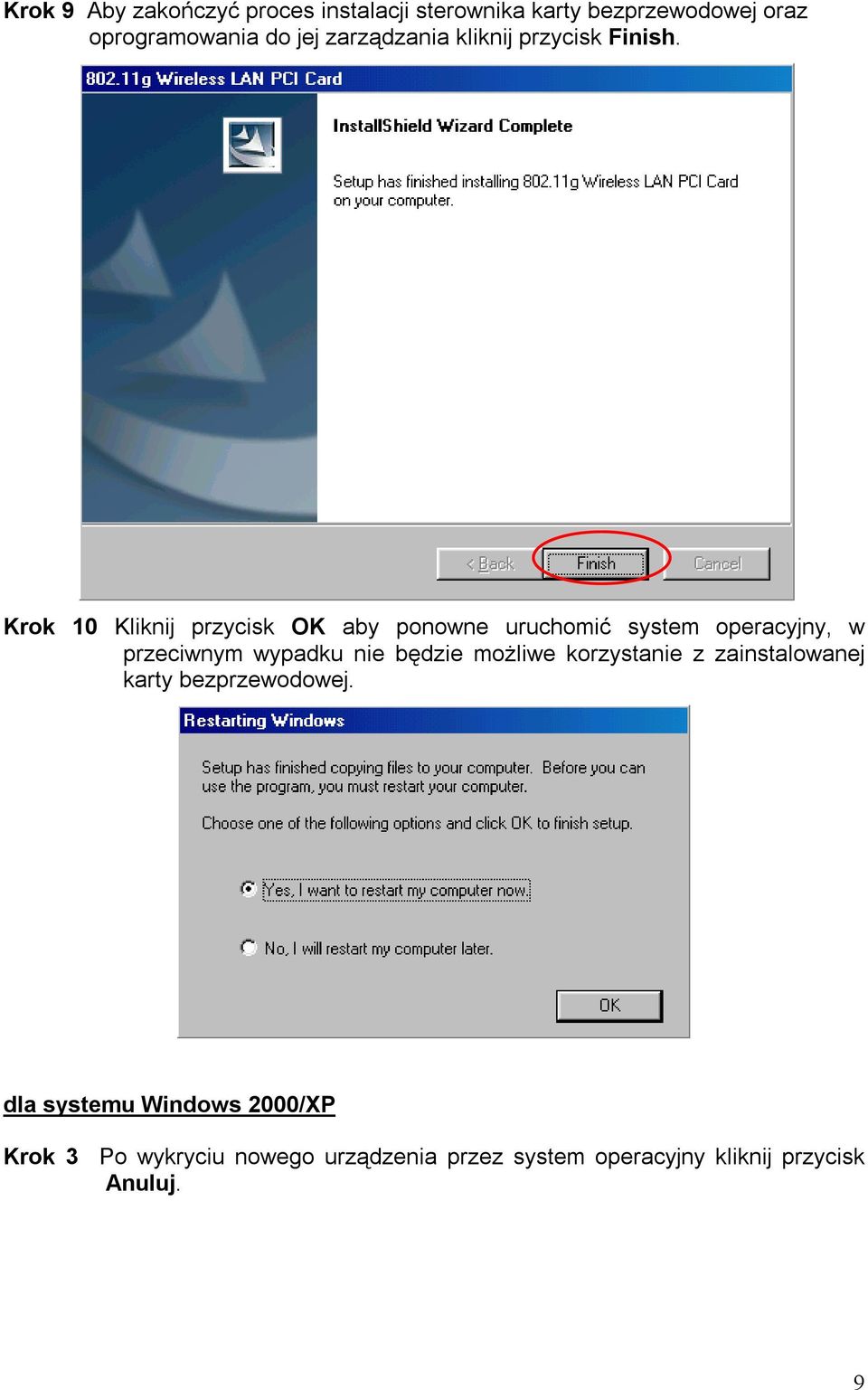

9 Krok 9 Aby zakończyć proces instalacji sterownika karty bezprzewodowej oraz oprogramowania do jej zarządzania kliknij przycisk Finish. Krok 10 Kliknij przycisk OK aby ponowne uruchomić system operacyjny, w przeciwnym wypadku nie będzie możliwe korzystanie z zainstalowanej karty bezprzewodowej. dla systemu Windows 2000/XP Krok 3 Po wykryciu nowego urządzenia przez system operacyjny kliknij przycisk Anuluj. 9

10 Krok 4 Włóż płytę CD-ROM do napędu, automatycznie zostanie uruchomione menu Wireless LAN Utility. Jeżeli program nie zostanie automatycznie uruchomiony wybierz z menu Start opcje Uruchom.... Następnie wpisz ścieżkę dostępu do pliku Setup.exe znajdującego się w katalogu głównym płyty CD-ROM, np. D:\Setup.exe gdzie D jest domyślnym woluminem napędu CD-ROM. Wybierz opcję Install Driver & Utility. 10

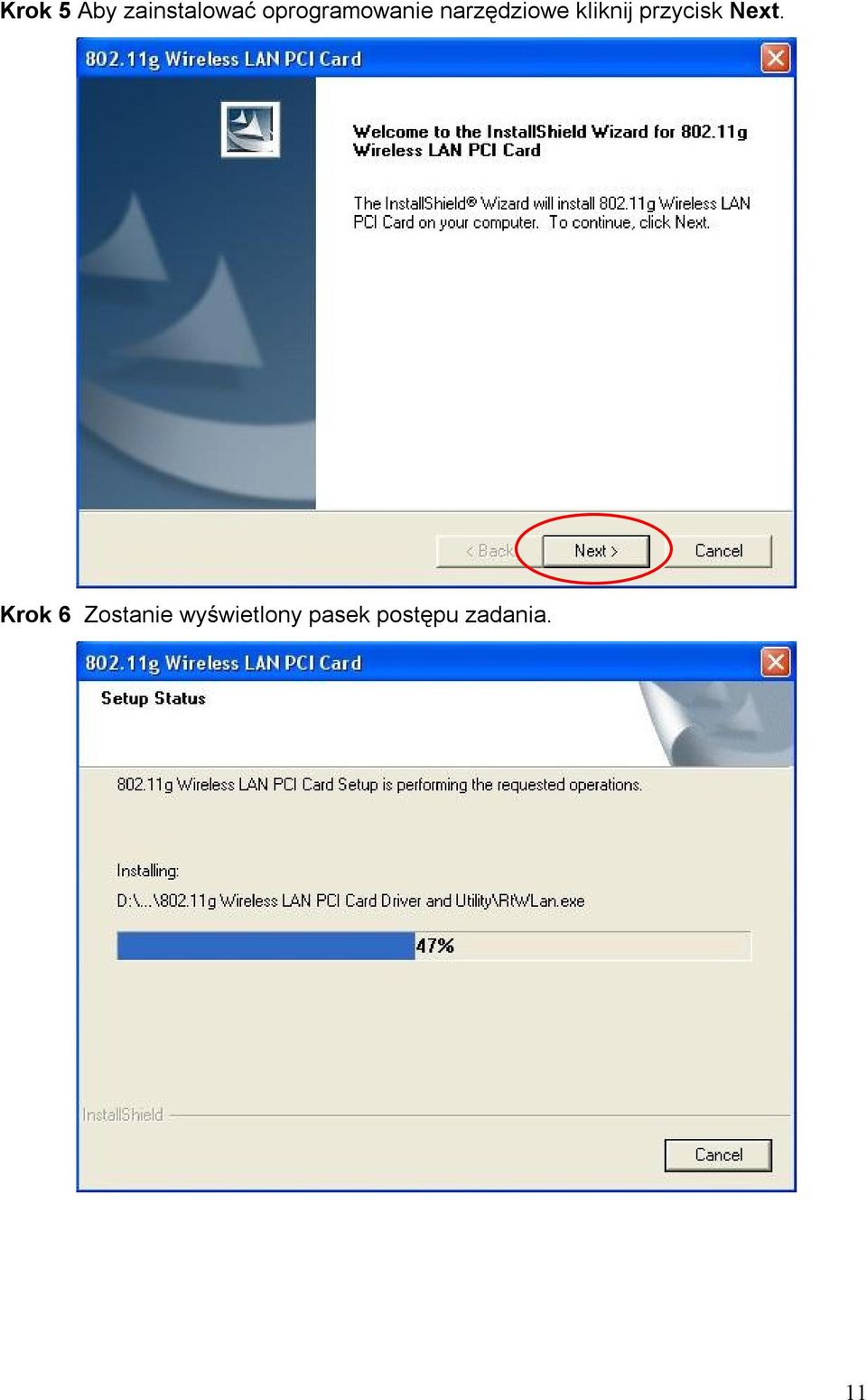

11 Krok 5 Aby zainstalować oprogramowanie narzędziowe kliknij przycisk Next. Krok 6 Zostanie wyświetlony pasek postępu zadania. 11

12 Krok 7 System operacyjny wyszuka wcześniej zainstalowany sterownik karty bezprzewodowej. Krok 8 Aby zakończyć proces instalacji aplikacji kliknij przycisk Finish. 12

13 3. Oprogramowanie narzędziowe Przy instalacji karty bezprzewodowej na pulpicie zostanie dodana ikona oprogramowania narzędziowego. W przypadku systemu Windows XP zalecana jest obsługa karty z poziomu tej aplikacji. Korzystanie z obsługi karty przez system operacyjny częściej prowadzi do błędów konfiguracji co powoduje, że nie można nawiązać połączenia z siecią bezprzewodową. Po uruchomieniu aplikacji zarządzającej kartą w prawym dolnym rogu ekranu, obok zegara systemowego zostanie dodana ikona aplikacji. Dwukrotne kliknięcie myszą ikony spowoduje wyświetlenie aplikacji. Oprogramowanie narzędziowe umożliwia łatwe zarządzanie kartą oraz połączeniami bezprzewodowymi. Za pomocą opcji Easy Config użytkownik może w prosty sposób krok po kroku skonfigurować połączenie bezprzewodowe z wybranym bezprzewodowym punktem dostępowym (tryb Infrastructure) lub inną stacją bezprzewodową (tryb Ad-Hoc). Uwaga: W celu wyłączenia obsługi karty bezprzewodowej z poziomu systemu operacyjnego Windows XP odznacz opcję Windows Zero Config z zakładki Main aplikacji zarządzającej kartą (domyślnie opcja jest odznaczona) 13

14 lub odznacz opcję Użyj systemu Windows do konfiguracji ustawień sieci bezprzewodowej i kliknij OK we właściwościach połączenia sieciowego. 3.1 Podłączenie komputera do sieci bezprzewodowej (poprzez Access Point) Krok 1 Uruchom aplikację g Wireless LAN PCI Card. Z zakładki Main wybierz opcje Easy Config. 14

15 Krok 2 Wybierz tryb Infrastructure jeżeli chcesz się podłączyć do sieci bezprzewodowej oraz kliknij przycisk Next. Krok 3 Następnie zostaną wyświetlone dostępne sieci bezprzewodowe. Aby odświeżyć informacje o dostępnych sieciach kliknij przycisk Refresh. Większość punktów dostępowych posiada możliwość wyłączenia rozgłaszania nazwy sieci SSID, w takim przypadku nie można skonfigurować połączenia za pomocą opcji Easy Config. Każde połączenie bezprzewodowe można również skonfigurować ręcznie w zakładce Profile. Wybierz żądaną sieć bezprzewodową z listy i kliknij przycisk Next. 15

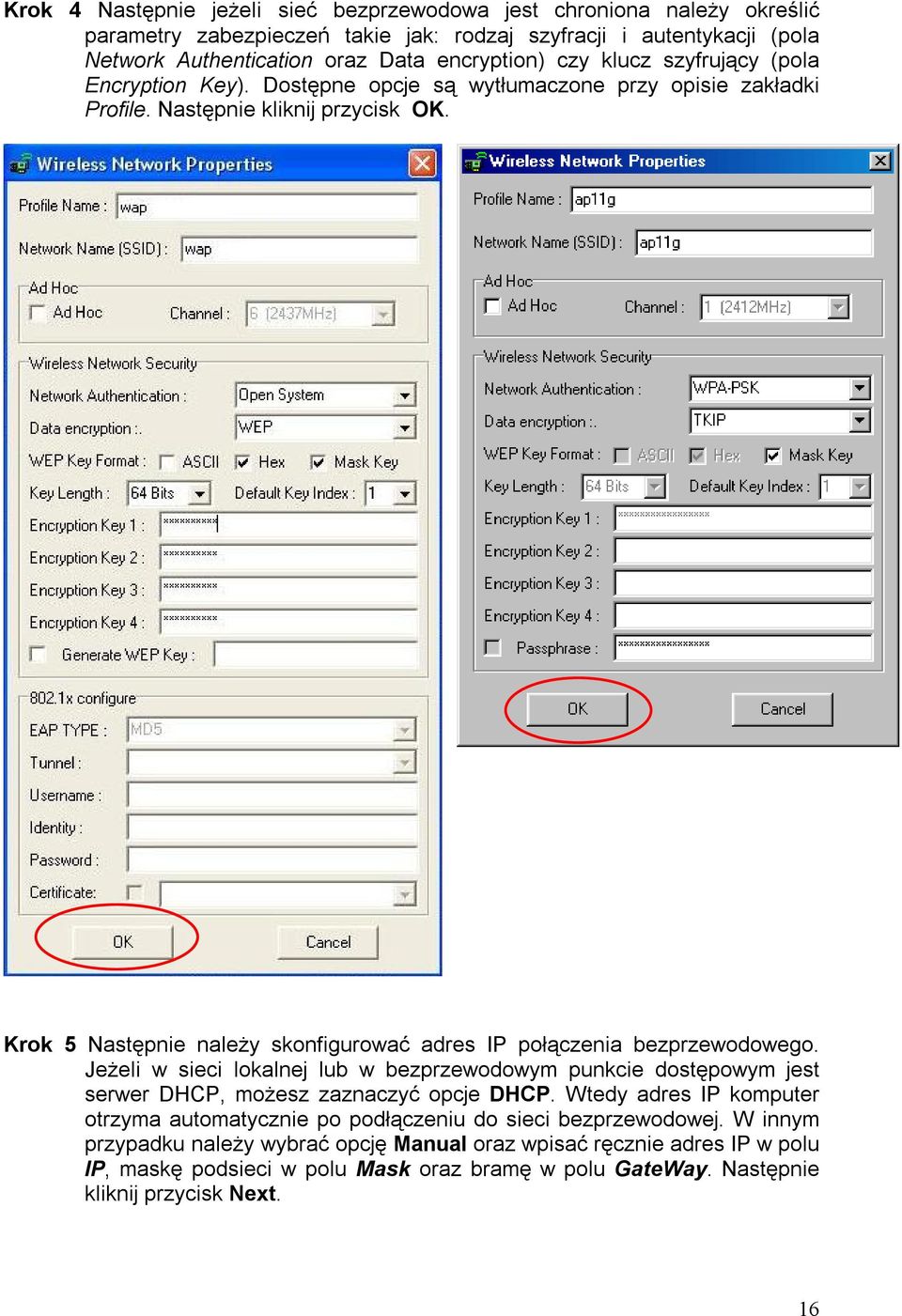

16 Krok 4 Następnie jeżeli sieć bezprzewodowa jest chroniona należy określić parametry zabezpieczeń takie jak: rodzaj szyfracji i autentykacji (pola Network Authentication oraz Data encryption) czy klucz szyfrujący (pola Encryption Key). Dostępne opcje są wytłumaczone przy opisie zakładki Profile. Następnie kliknij przycisk OK. Krok 5 Następnie należy skonfigurować adres IP połączenia bezprzewodowego. Jeżeli w sieci lokalnej lub w bezprzewodowym punkcie dostępowym jest serwer DHCP, możesz zaznaczyć opcje DHCP. Wtedy adres IP komputer otrzyma automatycznie po podłączeniu do sieci bezprzewodowej. W innym przypadku należy wybrać opcję Manual oraz wpisać ręcznie adres IP w polu IP, maskę podsieci w polu Mask oraz bramę w polu GateWay. Następnie kliknij przycisk Next. 16

17 Krok 6 Ostatnim elementem konfiguracji jest określenie adresów IP serwerów DNS połączenia bezprzewodowego. Jeżeli wcześniej ostała wybrana opcja DHCP można wybrać opcję DNS Auto. Wtedy adresy IP serwerów DNS komputer otrzyma automatycznie po podłączeniu do sieci bezprzewodowej. W przeciwnym razie należy wybrać opcję Manual oraz wpisać ręcznie adres IP podstawowego serwera DNS w polu Primy oraz zapasowego w polu Sec. Następnie kliknij przycisk Finish. Uwaga: W przypadku kiedy Adres IP został określony ręcznie (opcja Manual) adresy IP serwerów DNS również muszą zostać określone ręcznie (opcja Manual) nie można używać opcji DNS Auto. 17

18 3.2 Podłączenie komputera do innej stacji bezprzewodowej (Ad-Hoc) Krok 1 Uruchom aplikację g Wireless LAN PCI Card. Z zakładki Main wybierz opcje Easy Config. Krok 2 Wybierz tryb Ad-Hoc jeżeli chcesz się podłączyć do innej stacji bezprzewodowej oraz kliknij przycisk Next. Krok 3 Następnie zostaną wyświetlone dostępne stacje bezprzewodowe. Aby odświeżyć informacje o dostępnych stacjach kliknij przycisk Refresh. Wybierz żądaną stację bezprzewodową z listy lub kliknij przycisk New IBSS. 18

19 Krok 4 Następnie ustaw parametry połączenia bezprzewodowego takie jak nazwa profilu (pole Profile Name), nawa połączenia SSID (pole Network Name (SSID)) oraz opcjonalnie parametry zabezpieczeń takie jak: rodzaj szyfracji i autentykacji (pola Network Authentication oraz Data encryption) czy klucz szyfrujący (pola Encryption Key). Dostępne opcje są wytłumaczone przy opisie zakładki Profile. Następnie kliknij przycisk OK. Krok 5 Następnie należy skonfigurować adres IP połączenia bezprzewodowego. Jeżeli stacja bezprzewodowa z drugiej strony posiada serwer DHCP, możesz zaznaczyć opcje DHCP. Wtedy adres IP komputer otrzyma automatycznie po podłączeniu do tej stacji. W innym przypadku należy wybrać opcję Manual oraz wpisać ręcznie adres IP w polu IP, maskę podsieci w polu Mask oraz bramę w polu GateWay. Następnie kliknij przycisk Next. 19

20 Krok 6 Ostatnim elementem konfiguracji jest określenie adresów IP serwerów DNS połączenia bezprzewodowego. Jeżeli wcześniej ostała wybrana opcja DHCP można wybrać opcję DNS Auto. Wtedy adresy IP serwerów DNS komputer otrzyma automatycznie po podłączeniu do sieci bezprzewodowej. W przeciwnym razie należy wybrać opcję Manual oraz wpisać ręcznie adres IP podstawowego serwera DNS w polu Primy oraz zapasowego w polu Sec. Następnie kliknij przycisk Finish. Uwaga: W przypadku kiedy Adres IP został określony ręcznie (opcja Manual) adresy IP serwerów DNS również muszą zostać określone ręcznie (opcja Manual) nie można używać opcji DNS Auto. 20

21 3.3 Połączenie dwóch komputerów w trybie Ad-Hoc Krok 1-4 Analogicznie jak w punkcie 3.2. Krok 5 Ustaw stałe różne adresy IP na każdym z komputerów z tej samej podsieci oraz kliknij przycisk Next. Komputer 1 Komputer 2 Krok 6 Ustaw stałe adresy IP serwerów DNS na każdym z komputerów oraz kliknij przycisk Finish. 21

22 3.4 Zakładka Main Zakładka Main jest domyślną zakładką przy starcie oprogramowania. Umożliwia wyświetlenie statusu połączenia bezprzewodowego oraz zestawienie połączenia z wybraną siecią bezprzewodową za pomocą funkcji Easy Config. Parametry: Status Status połączenia (Associated zestawione, Not Associated nie zestawione). Speed Prędkość transmisji danych w Mb/s. Type Rodzaj połączenia bezprzewodowego (Infrastructure, Ad-Hoc). Authentication Rodzaj autentykacji połączenia (Open System, Shared Key, WPA- PSK, WPA2-PSK, WPA 802.1x, WPA x). Encryption Algorytm szyfrowania danych (WEP, TKIP, AES). SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Signal Strength Moc sygnału moc sygnału z AP lub innej stacji bezprzewodowej mierzona w procentach. Link Quality Jakość linku (połączenia) mierzona w procentach. Total Throughput Całkowita przepustowość łącza bezprzewodowego. Throughput TX Aktualna prędkość nadajnika. Throughput RX Aktualna prędkość odbiornika. MAC Address Adres MAC karty bezprzewodowej. IP Address Adres IP połączenia bezprzewodowego. Subnet Mask Maska podsieci połączenia bezprzewodowego. Gateway Adres IP bramy połączenia bezprzewodowego. 22

23 Show Tray Icon Opcja umożliwia usunięcie ikony aplikacji z tray a (obok zegara systemowego). Radio off Wyłączenie karty bezprzewodowej. Windows Zero Config Włączenie obsługi karty bezprzewodowej z poziomu systemu operacyjnego Windows XP. 3.5 Zakładka Profile Zakładka Profile umożliwia zarządzanie profilami (połączeniami bezprzewodowymi) przez użytkownika. Tabelka Select Network wyświetla listę dostępnych sieci bezprzewodowych, rozgłaszanych przez bezprzewodowe punkty dostępowe. Jeżeli żądana sieć bezprzewodowa nie jest widoczna na liście należy kliknąć przycisk Refresh aby odświeżyć dane. Jeżeli nadal żądana sieć nie występuje na liście najprawdopodobniej może być poza zasięgiem anteny naszej karty bezprzewodowej lub Access Point może nie rozgłaszać swojego SSID. Jeżeli Access Point nie rozgłasza SSID wtedy należy stworzyć nowy profil za pomocą przycisku Add i ręcznie wpisać nazwę sieci SSID. Tabelka Available Profile(s) umożliwia przełączanie pomiędzy profilami zdefiniowanymi przez użytkownika oraz ich edycję. Tabelka Select Network: SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Ikona wyświetlana przy ustanowionym połączeniu z punktem dostępowym. Bezprzewodowy punkt dostępowy. Chanel Kanał transmisji bezprzewodowej. Encryption - Algorytm szyfrowania danych (WEP, TKIP, AES). 23

24 Network Authentication - Rodzaj autentykacji połączenia (Open System, Shared Key, WPA-PSK, WPA2-PSK, WPA 802.1x, WPA x). Signal Moc sygnału w procentach. Type - Rodzaj połączenia bezprzewodowego (Infrastructure, Ad-Hoc). BSSID - Basic Service Set Identifier jest identyfikatorem wspólnym dla każdej stacji bezprzewodowej pracującej w ramach jednego BSS. Wszystkie komputery oraz AP pracujący w tej samej sieci bezprzewodowej bez roamingu tworzą tak zwany BSS a BSSID jest adresem MAC bezprzewodowego punktu dostępowego AP (lub stacji bezprzewodowej w przypadku Ad-Hoc). Supported Rate(s) Wspierane prędkości transmisji danych w Mb/s. Mode Standard pracy bezprzewodowego punktu dostepowego (B/G). Tabelka Available Profile(s): Profil Name Nazwa profilu. SSID Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Ikona wyświetlana przy ustanowionym połączeniu z punktem dostępowym. Połączenie z bezprzewodowym punktem dostępowym. Połączenie Ad-Hoc. Przyciski: Connect Podłączenie do wybranej sieci bezprzewodowej. Rescan Odświeżenie listy dostępnych sieci bezprzewodowych. Configure Modyfikacja ustawień profili sieci z wybranym SSID. Jeżeli żaden profil dla danego SSID nie istnieje to zostanie automatycznie dodany. ADD Ręczne dodanie profilu, np. w sytuacji kiedy bezprzewodowy punkt dostępowy nie rozgłasza swojego SSID. Remove Usunięcie zaznaczonego profilu. Edit Edycja parametrów zaznaczonego profilu. Dodanie lub konfiguracja istniejącego profilu: Przy pierwszym wybraniu sieci bezprzewodowej o danym SSID z listy i kliknięciu przycisku Connect lub Configure zostanie utworzony nowy profil użytkownika. Parametry: Profil Name Nazwa profilu. Network Name (SSID) - Service Set Identifier, unikalny identyfikator (nazwa sieci bezprzewodowej), który muszą dzielić wszyscy klienci bezprzewodowi w ramach sieci bezprzewodowej. SSID musi być identyczny we wszystkich klientach oraz węzłach bezprzewodowych. Ad Hoc Ad Hoc Tryb Ad-Hoc. Channel Kanał transmisji danych w trybie Ad-Hoc. 24

25 Wireless Network Security Network Authentication Rodzaj autentykacji połączenia (Open System, Shared Key, WPA-PSK, WPA2-PSK, WPA 802.1x, WPA x). Data encryption Algorytm szyfrowania danych (WEP, TKIP, AES). WEP WEP (Wired Equivalent Privacy) jest mechanizmem ochrony przesyłanych danych siecią bezprzewodową określonym poprzez standard IEEE , który zwiększa zaufanie przesyłanych danych i jest ekwiwalentny do przewodowych sieci LAN nie używających technik kryptografii. WEP używa algorytmów 64, 128 i 256 bitowego klucza współdzielonego. Natwork Authentication Rodzaj autentykacji połączenia (Open System, Shared Key). WEP Key Format Format klucza WEP: ASCII, Hex, Mask Key (maskowanie wpisanego klucza znakiem *). 25

26 Okno Wireless Network Security umożliwia zdefiniowanie 4 kluczy heksadecymalnych lub ASCII. W danej chwili może być używany tylko jeden oznaczony jako Default Key Inndex. Opcja WEP posiada 2 tryby autentykacji: Open oraz Shared. - Open nadawca i odbiorca nie dzielą klucza dla komunikacji. Każdy generuje swoją własną parę kluczy, która następnie jest akceptowana przez innych. Podczas każdego ustanowienia połączenia klucze są renegocjowane. - Shared nadawca i odbiorca dzielą wspólny klucz dla komunikacji, który jest używany dla długiego odcinka czasu. Key Length Długość klucza WEP (64 bit (10 znaków), 128 bit (26 znaków)). Default Key Index Indeks aktywnego klucza WEP. Encryption Key 1 4 Klucze szyfrujące. Generate WEP Key Generowanie klucza WEP. WPA oraz WPA2 WPA (WiFi Protected Access) oraz WPA2 jest bardziej bezpiecznym mechanizmem zabezpieczania sieci bezprzewodowej opartym na współdzielonym kluczu (Preshared key) lub ceryfikatach. Autentykacja PSK (Pre-shared key): 26

27 Network Authentication Rodzaj autentykacji połączenia (WPA-PSK, WPA2-PSK). Data encryption Algorytm szyfrowania danych (TKIP, AES). Mask Key Maskowanie wpisanego klucza znakiem *. Passphrase Klucz symetryczny. Autentykacja 802.1x: Network Authentication Rodzaj autentykacji połączenia (WPA 802.1x, WPA x). Data encryption Algorytm szyfrowania danych (TKIP, AES) x Configure Pola EAP TYPE, Tunnel, Username, Idetity, Password, Certificate umożliwiają określenie protokołów autentykacji, wybór certyfikatów oraz autoryzacji. 3.6 Zakładka Advanced Zakładka Advanced umożliwia określenie parametrów dotyczących fragmentacji pakietów (Threshold), oszczędzania energii (Power Save) oraz prędkości połączenia (Connection). Parametry: Fragment Thershold Parametr ten definiuje próg powyżej, którego pakiety będą fragmentowane (maksymalna długość fragmentu). Jeżeli cześć fragmentów danych ulegnie kolizji to tylko te fragmenty zostaną ponownie wysłane. Dopuszczalna wartość od 256 do 4096 B. 27

28 RTS Threshold Parametr ustalający górny próg, przy którym będą wysyłane pakiety RTS (Request To Send), używane w celu unikania kolizji danych w sieciach bezprzewodowych LAN (minimalna długość pakietu). Ustawienie niskiej wartości parametru powoduje, że częściej będą wysyłane pakiety RTS zajmując więcej dostępnego pasma, co widocznie zmniejszy wydajność sieci. Jednakże szybsze systemy mogą odbierać częściej pakiety RTS z interfejsu lub kolizji. Wartość powinna być znacznie większa od 0, domyślnie jest równa Power Save Tryb oszczędzania energii (None brak, Min minimalnie, Max maksymalnie). Wireless Mode Tryb pracy (802.11b/g, b) b Preamble Mode Typ preambuły. Preambuła jest pierwszym polem PPDU, które jest przydzielane ramce przy transmisji do warstwy fizycznej. Możliwe są dwa jej formaty: krótka (short) lub długa (long). Krótka preambuła zwiększa wydajność. 3.7 Zakładka Info Zakładka Info wyświetla informację dostarczone przez sterownik karty bezprzewodowej dotyczące liczby wysłanych (Transmit) i odebranych (Receive) pakietów, informacji o połączeniu bezprzewodowym i sieciowym (Card Status). 28

29 3.8 Zakładka About Zakładka About wyświetla wersję systemu operacyjnego, aplikacji zarządzającej, sterownika oraz pamięci EEPROM. 4. Odinstalowanie karty bezprzewodowej Krok 1 Z menu Start wybierz Programy g Wireless LAN PCI Card driver and Utility oraz kliknij ikonę Uninstall. 29

30 Krok 2 Kliknij przycisk OK aby potwierdzić deinstalację karty bezprzewodowej. Krok 3 Kliknij przycisk Finish aby zakończyć deinstalację karty bezprzewodowej. 30

31 5. Specyfikacja Standard IEEE b, IEEE g Data Rate b (11Mb/s; 5,5Mb/s; 2Mb/s; 1Mb/s) g (54Mb/s; 48Mb/s; 36Mb/s; 24Mb/s; 18Mb/s; 12Mb/s; 9Mb/s; 6 Mb/s) Typ modulacji 11g: Orthogonal Frequency Division Multiplexing (OFDM) 54Mb/s; 48Mb/s QAM-64 36Mb/s; 24Mb/s QAM-16 18Mb/s; 12Mb/s QPSK 9Mb/s; 6Mb/s BPSK 11b: Direct Sequence Spread Spectrum (DSSS) 11Mb/s; 5,5Mb/s CCk 2Mb/s DQPSK 1Mb/s DBPSK Zakres pasma 2412 MHz 2462 MHz (USA) 2412 MHz 2472 MHz (Europa) 2412 MHz 2484 MHz (Japonia) Liczba kanałów 11 kanałów (USA, Kanada) 13 kanałów (Europa) 14 kanałów (Japonia) Moc wyjściowa 54Mb/s OFDM 12 14dBm; 11Mb/s CCK 16 18dBm Czułość g odbiornika -72dBm at 54Mpbs, 10% PER -72dBm at 48Mpbs, 10% PER -75dBm at 36Mpbs, 10% PER -79dBm at 24Mpbs, 10% PER -82dBm at 18Mpbs, 10% PER -84dBm at 12Mpbs, 10% PER -87dBm at 9Mpbs, 10% PER -88dBm at 6Mbps, 10% PER b -82dBm at 11Mpbs, 8% PER -85dBm at 5.5Mpbs, 8% PER -86dBm at 2Mpbs, 8% PER -89dBm at 1Mpbs, 8% PER Bezpieczeństwo WEP 64 / 128 bit, WPA, WPA2 Złącze anteny Reverse SMA Interfejs Specyfikacja techniczna PCI standard v.2.2 Wymiary: 135,0 x 22 x 122 mm (długość x szerokość x wysokość) Waga: 47 g Zasilanie 3,3 V ± 5% Pobór mocy maks. 340 ma dla TX maks. 330 ma dla RX Środowisko pracy Temperatura pracy: 0 ~ 60 C Temperatura składowania: -20 ~ 70 C Wilgotność: do 90% (bez kondensacji) 31
