1 INSTRUKCJA OBS UGI Instrukcja obs ugi stanowi w asnoêç Fiat Auto Poland S.A. który udost pnia instrukcj nieodp atnie u ytkownikom pojazdów samochodowych marki Fiat, Alfa Romeo i Lancia do korzystania w celu zaspokojenia potrzeb w asnych zwiàzanych z u ytkowaniem wy ej wymienionych pojazdów. Inny sposób wykorzystania instrukcji, w szczególnoêci w celach zarobkowych, wymaga pisemnej zgody Fiat Auto Poland S.A. ALFA 147

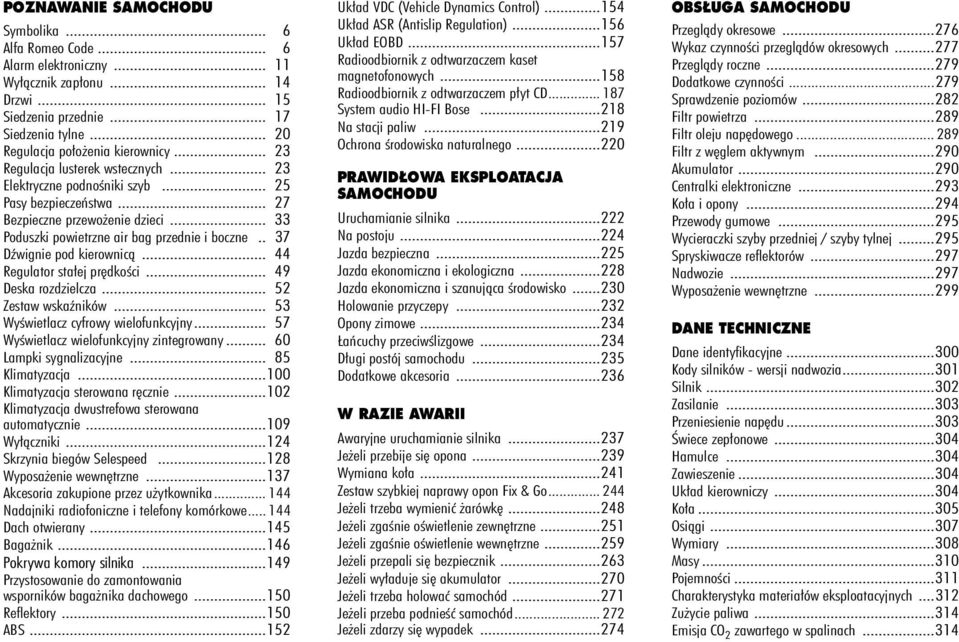

2 POZNAWANIE SAMOCHODU Symbolika... 6 Alfa Romeo Code... 6 Alarm elektroniczny Wy àcznik zap onu Drzwi Siedzenia przednie Siedzenia tylne Regulacja po o enia kierownicy Regulacja lusterek wstecznych Elektryczne podnoêniki szyb Pasy bezpieczeƒstwa Bezpieczne przewo enie dzieci Poduszki powietrzne air bag przednie i boczne.. 37 Dêwignie pod kierownicà Regulator sta ej pr dkoêci Deska rozdzielcza Zestaw wskaêników WyÊwietlacz cyfrowy wielofunkcyjny WyÊwietlacz wielofunkcyjny zintegrowany Lampki sygnalizacyjne Klimatyzacja Klimatyzacja sterowana r cznie Klimatyzacja dwustrefowa sterowana automatycznie Wy àczniki Skrzynia biegów Selespeed Wyposa enie wewn trzne Akcesoria zakupione przez u ytkownika Nadajniki radiofoniczne i telefony komórkowe Dach otwierany Baga nik Pokrywa komory silnika Przystosowanie do zamontowania wsporników baga nika dachowego Reflektory ABS Uk ad VDC (Vehicle Dynamics Control) Uk ad ASR (Antislip Regulation) Uk ad EOBD Radioodbiornik z odtwarzaczem kaset magnetofonowych Radioodbiornik z odtwarzaczem p yt CD System audio HI-FI Bose Na stacji paliw Ochrona Êrodowiska naturalnego PRAWID OWA EKSPLOATACJA SAMOCHODU Uruchamianie silnika Na postoju Jazda bezpieczna Jazda ekonomiczna i ekologiczna Jazda ekonomiczna i szanujàca Êrodowisko Holowanie przyczepy Opony zimowe aƒcuchy przeciwêlizgowe D ugi postój samochodu Dodatkowe akcesoria W RAZIE AWARII Awaryjne uruchamianie silnika Je eli przebije si opona Wymiana ko a Zestaw szybkiej naprawy opon Fix & Go Je eli trzeba wymieniç arówk Je eli zgaênie oêwietlenie zewn trzne Je eli zgaênie oêwietlenie wewn trzne Je eli przepali si bezpiecznik Je eli wy aduje si akumulator Je eli trzeba holowaç samochód Je eli przeba podnieêç samochód Je eli zdarzy si wypadek OBS UGA SAMOCHODU Przeglàdy okresowe Wykaz czynnoêci przeglàdów okresowych Przeglàdy roczne Dodatkowe czynnoêci Sprawdzenie poziomów Filtr powietrza Filtr oleju nap dowego Filtr z w glem aktywnym Akumulator Centralki elektroniczne Ko a i opony Przewody gumowe Wycieraczki szyby przedniej / szyby tylnej Spryskiwacze reflektorów Nadwozie Wyposa enie wewn trzne DANE TECHNICZNE Dane identyfikacyjne Kody silników - wersji nadwozia Silnik Zasilanie Przeniesienie nap du Âwiece zep onowe Hamulce Zawieszenie Uk ad kierowniczy Ko a Osiàgi Wymiary Masy PojemnoÊci Charakterystyka materia ów eksploatacyjnych Zu ycie paliwa Emisja CO 2 zawartego w spalinach...314

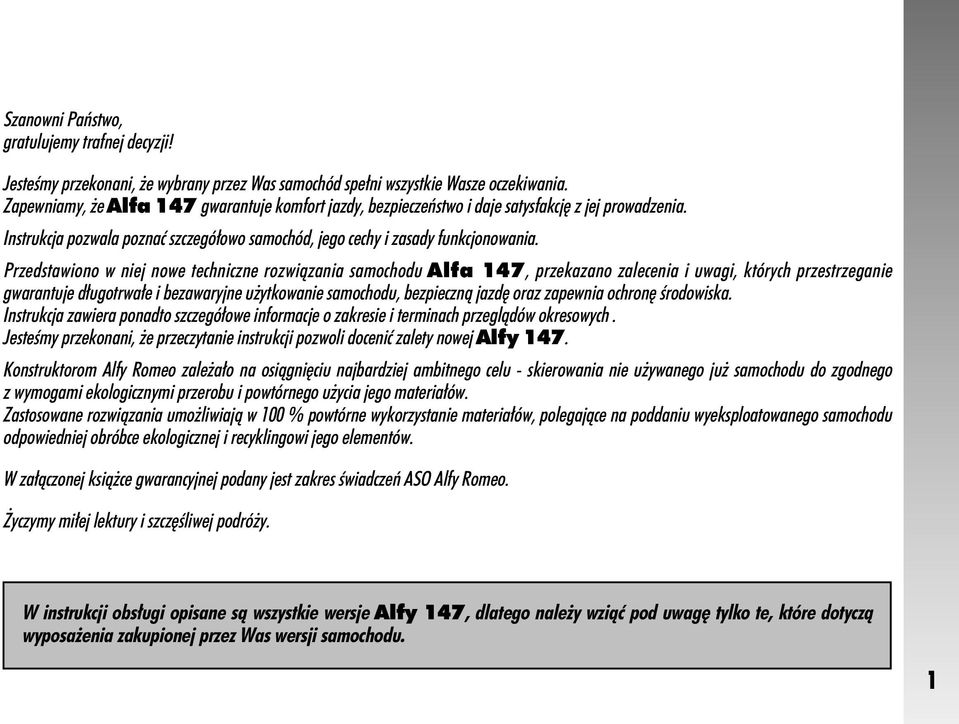

3 Szanowni Paƒstwo, gratulujemy trafnej decyzji! JesteÊmy przekonani, e wybrany przez Was samochód spe ni wszystkie Wasze oczekiwania. Zapewniamy, e Alfa 147 gwarantuje komfort jazdy, bezpieczeƒstwo i daje satysfakcj z jej prowadzenia. Instrukcja pozwala poznaç szczegó owo samochód, jego cechy i zasady funkcjonowania. Przedstawiono w niej nowe techniczne rozwiàzania samochodu Alfa 147, przekazano zalecenia i uwagi, których przestrzeganie gwarantuje d ugotrwa e i bezawaryjne u ytkowanie samochodu, bezpiecznà jazd oraz zapewnia ochron Êrodowiska. Instrukcja zawiera ponadto szczegó owe informacje o zakresie i terminach przeglàdów okresowych. JesteÊmy przekonani, e przeczytanie instrukcji pozwoli doceniç zalety nowej Alfy 147. Konstruktorom Alfy Romeo zale a o na osiàgni ciu najbardziej ambitnego celu - skierowania nie u ywanego ju samochodu do zgodnego z wymogami ekologicznymi przerobu i powtórnego u ycia jego materia ów. Zastosowane rozwiàzania umo liwiajà w 100 % powtórne wykorzystanie materia ów, polegajàce na poddaniu wyeksploatowanego samochodu odpowiedniej obróbce ekologicznej i recyklingowi jego elementów. W za àczonej ksià ce gwarancyjnej podany jest zakres Êwiadczeƒ ASO Alfy Romeo. yczymy mi ej lektury i szcz Êliwej podró y. W instrukcji obs ugi opisane sà wszystkie wersje Alfy 147, dlatego nale y wziàç pod uwag tylko te, które dotyczà wyposa enia zakupionej przez Was wersji samochodu. 1

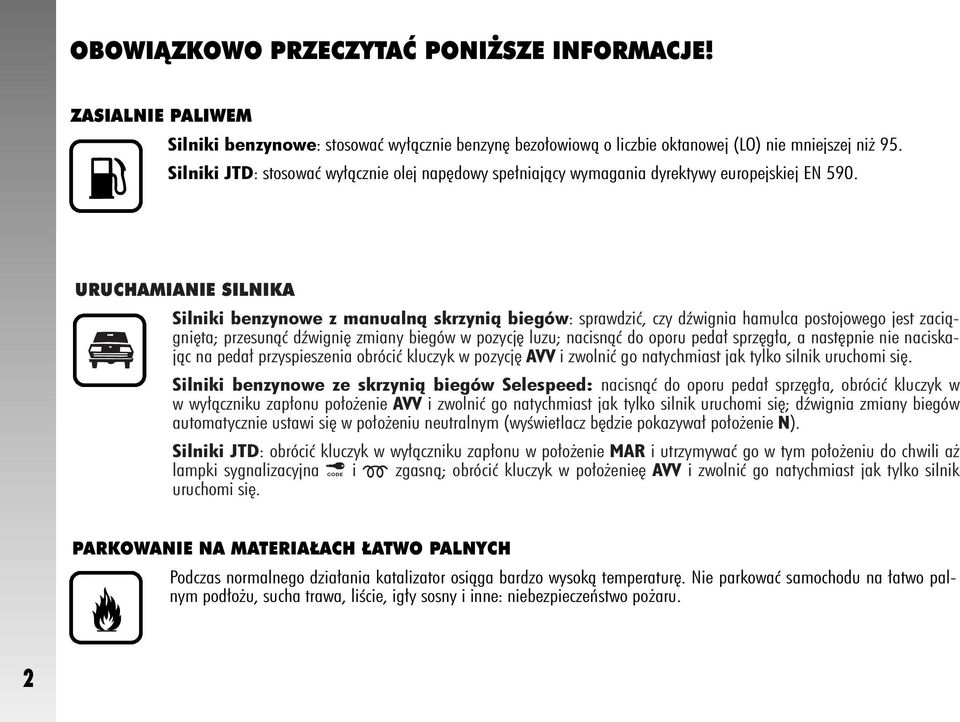

4 OBOWIÑZKOWO PRZECZYTAå PONI SZE INFORMACJE! ZASIALNIE PALIWEM K Silniki benzynowe: stosowaç wy àcznie benzyn bezo owiowà o liczbie oktanowej (LO) nie mniejszej ni 95. Silniki JTD: stosowaç wy àcznie olej nap dowy spe niajàcy wymagania dyrektywy europejskiej EN 590. URUCHAMIANIE SILNIKA Silniki benzynowe z manualnà skrzynià biegów: sprawdziç, czy dêwignia hamulca postojowego jest zaciàgni ta; przesunàç dêwigni zmiany biegów w pozycj luzu; nacisnàç do oporu peda sprz g a, a nast pnie nie naciskajàc na peda przyspieszenia obróciç kluczyk w pozycj AVV i zwolniç go natychmiast jak tylko silnik uruchomi si. Silniki benzynowe ze skrzynià biegów Selespeed: nacisnàç do oporu peda sprz g a, obróciç kluczyk w w wy àczniku zap onu po o enie AVV i zwolniç go natychmiast jak tylko silnik uruchomi si ; dêwignia zmiany biegów automatycznie ustawi si w po o eniu neutralnym (wyêwietlacz b dzie pokazywa po o enie N). Silniki JTD: obróciç kluczyk w wy àczniku zap onu w po o enie MAR i utrzymywaç go w tym po o eniu do chwili a lampki sygnalizacyjna i m zgasnà; obróciç kluczyk w po o enie AVV i zwolniç go natychmiast jak tylko silnik uruchomi si. PARKOWANIE NA MATERIA ACH ATWO PALNYCH Podczas normalnego dzia ania katalizator osiàga bardzo wysokà temperatur. Nie parkowaç samochodu na atwo palnym pod o u, sucha trawa, liêcie, ig y sosny i inne: niebezpieczeƒstwo po aru. 2

5 OCHRONA ÂRODOWISKA U Samochód wyposa ony jest w system który przeprowadza diagnostyk komponentów odpowiedzialnych za emisj zanieczyszczeƒ w sposób ciàg y, aby zagwarantowaç najlepszà ochron Êrodowiska. URZÑDZENIA ELEKTRYCZNE Je eli po zakupie samochodu mamy zamiar zamontowaç dodatkowe urzàdzenia wymagajàce zasilania elektrycznego w sposób ciàg y (co mo e spowodowaç stopniowe roz adowanie akumulatora), nale y zwróciç si do ASO Alfa Romeo, która posiada odpowiednie urzàdzenia pozwalajàce okreêliç, czy instalacja elektryczna samochodu wytrzyma wymagane obcià enie elektryczne. PRZEGLÑDY OKRESOWE Przeprowadzanie przeglàdów okresowych jest warunkiem koniecznym dla zapewnienia przez wiele lat niezmienionych osiàgów samochodu, bezpieczeƒstwa, ochrony Êrodowiska i niskich kosztów eksploatacji. W INSTRUKCJI OBS UGI SAMOCHODU......podane sà informacje, zalecenia i istotne uwagi dotyczàce prawid owej eksploatacji, bezpieczeƒstwa jazdy i d ugotrwa ego u ytkowania Waszego samochodu. Nale y zwróciç szczególnà uwag na symbole " (bezpieczeƒstwo osób), # (ochrona Êrodowiska), â (integralnoêç samochodu). 3

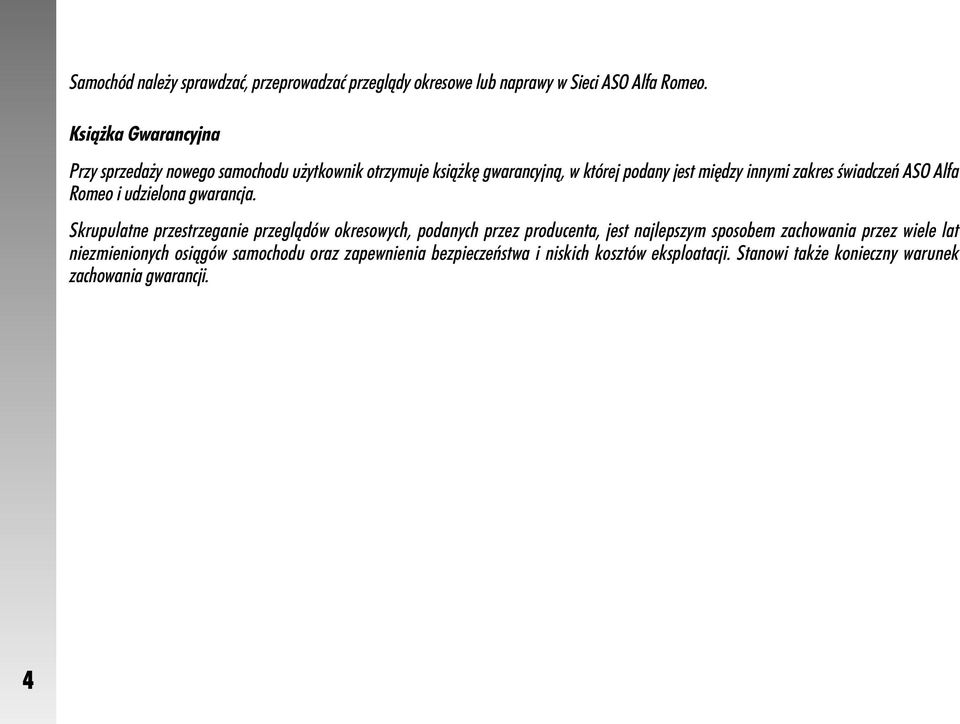

6 Samochód nale y sprawdzaç, przeprowadzaç przeglàdy okresowe lub naprawy w Sieci ASO Alfa Romeo. Ksià ka Gwarancyjna Przy sprzeda y nowego samochodu u ytkownik otrzymuje ksià k gwarancyjnà, w której podany jest mi dzy innymi zakres Êwiadczeƒ ASO Alfa Romeo i udzielona gwarancja. Skrupulatne przestrzeganie przeglàdów okresowych, podanych przez producenta, jest najlepszym sposobem zachowania przez wiele lat niezmienionych osiàgów samochodu oraz zapewnienia bezpieczeƒstwa i niskich kosztów eksploatacji. Stanowi tak e konieczny warunek zachowania gwarancji. 4

7 ZNAKI W AÂCIWEGO U YTKOWANIA SAMOCHODU Znaki umieszczone na tej stronie s u à do oznaczenia tej cz Êci instrukcji, przy których nale y zatrzymaç si d u ej ni przy innych. BEZPIECZE STWO OSÓB OCHRONA ÂRODOWISKA INTEGRALNOÂå SAMOCHODU Uwaga. Nieprzestrzeganie tych zaleceƒ mo e stanowiç powa ne niebezpieczeƒstwo dla podró ujàcych. Znak ten wskazuje na dzia ania jakie trzeba podjàç, aby u ytkowanie samochodu nie powodowa o szkód w Êrodowisku. Uwaga. Nieprzestrzeganie tych zaleceƒ mo e byç przyczynà uszkodzeƒ w samochodzie, a czasami równie utraty gwarancji. Teksty, ilustracje i dane techniczne podane w tej instrukcji dotyczà samochodu produkowanego w momencie druku tej instrukcji. Dà àc do ciàg ego unowoczeêniania i ulepszania swoich produktów, Alfa Romeo mo e wprowadzaç zmiany w toku produkcji, które nie b dà uj te w tej instrukcji. Aby uzyskaç szczegó owe informacje, prosimy zwróciç si do ASO Alfa Romeo. 5

8 POZNAWANIE SAMOCHODU SYMBOLIKA Na niektórych elementach Alfy 147 umieszczono tabliczki z kolorowymi znakami, których symbole zalecajà U ytkownikowi zwrócenie wi kszej uwagi i zachowanie szczególnej ostro noêci, gdy znajduje si w ich pobli u. Poni ej pokazano zbiorczà tabliczk ze znakami (rys. 1), umieszczonà na wewn trznej powierzchni pokrywy komory silnika. POZNAWANIE SAMOCHODU A0A0001b SYSTEM ALFA ROMEO CODE Aby lepiej zabezpieczyç samochód przed kradzie à, wyposa ono go w system elektroniczny blokujàcy uruchomienie silnika (Alfa Romeo Code), który w àcza si automatycznie z chwilà wyj cia kluczyka z wy àcznika zap onu. Ka dy kluczyk posiada w uchwycie elektroniczne urzàdzenie (transponder) przesy- ajàce modulowany sygna o cz stotliwoêci fal radiowych poprzez specjalnà anten wbudowanà w wy àcznik zap onu. Sygna ten zawiera has o i gdy centralka rozpozna je, umo liwia uruchomienie silnika. KLUCZYKI Wraz z samochodem u ytkownik otrzymuje dwa kluczyki (A-rys. 2) z wk adkà metalowà i z wbudowanym nadajnikiem zdalnego sterowania. Dla niektórych wersji / rynków, gdzie przewidziano jeden kluczyk (A-rys. 2) z wk adkà metalowà i z wbudowanym nadajnikiem zdalnego sterowania oraz jeden kluczyk tylko z wk adkà metalowà. Nadajnik zdalnego sterowania w kluczyku s u y do: otwarcia / zamkni cia zamków drzwi (zamek centralny); otwarcia / zamkni cia zamka pokrywy baga nika; wy àczenia / w àczenia alarmu elektronicznego (je eli jest zamontowany); otwarcia / zamkni cia szyb i je eli jest, dachu otwieranego (je eli jest zamontowany). A0A0002b 6 rys. 1 rys. 2

9 Wk adka metalowa kluczyka s u y do: wy àcznika zap onu; zamków drzwi przednich; dezaktywacji poduszki powietrznej po stronie pasa era; do zamka korka wlewu paliwa. UWAGA Aby zapewniç niezawodne dzia anie urzàdzeƒ elektronicznych wbudowanych w kluczyk wy àcznika zap onu, nale y chroniç go przed bezpoêrednim dzia aniem promieni s onecznych. Razem z kluczykami dostarczana jest karta kodowa CODE card (rys. 3), na której podane sà kody kluczyków (kod mechaniczny i kod s u àcy do awaryjnego uruchamiania silnika). Karta CODE powinna byç przechowywane w bezpiecznym miejscu, nie w samochodzie. Zaleca si, aby kierowca posiada zawsze przy sobie numer kodu elektronicznego, podany na karcie kodowej CODE, poniewa b dzie potrzebny w przypadku koniecznoêci awaryjnego uruchomienia silnika. Przy sprzeda y samochodu, nowy w aêciciel samochodu powinien otrzymaç wszystkie kluczyki i kart kodowà CODE. KLUCZYK Z NADAJNIKIEM ZDALNEGO STEROWANIA Kluczyk z nadajnikiem zdalnego sterowania (rys. 4) posiada: wk adk metalowà (A) chowanà w uchwycie kluczyka; przycisk (G) do otwierania wk adki metalowej ze wspomaganiem; przycisk (C) do zdalnego otwarcia drzwi i jednoczesnego wy àczenia elektronicznego alarmu; przycisk (D) do zdalnego zamkni cia drzwi i jednoczesnego w àczenia alarmu elektronicznego; diod Êwiecàcà (B), która sygnalizuje przes anie kodu do odbiornika elektronicznego alarmu; przycisk (E) do zdalnego otwierania pokrywy baga nika; wysuwany zaczep (F). POZNAWANIE SAMOCHODU A0A0003b A0A0004b rys. 3 rys. 4 7

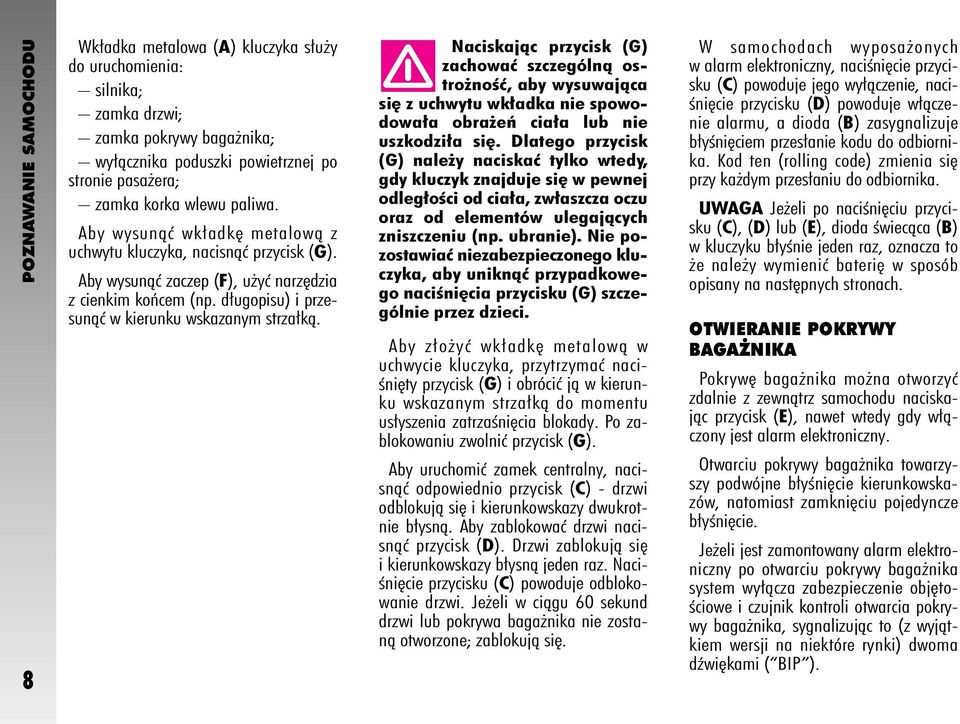

10 POZNAWANIE SAMOCHODU 8 Wk adka metalowa (A) kluczyka s u y do uruchomienia: silnika; zamka drzwi; zamka pokrywy baga nika; wy àcznika poduszki powietrznej po stronie pasa era; zamka korka wlewu paliwa. Aby wysunàç wk adk metalowà z uchwytu kluczyka, nacisnàç przycisk (G). Aby wysunàç zaczep (F), u yç narz dzia z cienkim koƒcem (np. d ugopisu) i przesunàç w kierunku wskazanym strza kà. Naciskajàc przycisk (G) zachowaç szczególnà ostro noêç, aby wysuwajàca si z uchwytu wk adka nie spowodowa a obra eƒ cia a lub nie uszkodzi a si. Dlatego przycisk (G) nale y naciskaç tylko wtedy, gdy kluczyk znajduje si w pewnej odleg oêci od cia a, zw aszcza oczu oraz od elementów ulegajàcych zniszczeniu (np. ubranie). Nie pozostawiaç niezabezpieczonego kluczyka, aby uniknàç przypadkowego naciêni cia przycisku (G) szczególnie przez dzieci. Aby z o yç wk adk metalowà w uchwycie kluczyka, przytrzymaç naci- Êni ty przycisk (G) i obróciç jà w kierunku wskazanym strza kà do momentu us yszenia zatrzaêni cia blokady. Po zablokowaniu zwolniç przycisk (G). Aby uruchomiç zamek centralny, nacisnàç odpowiednio przycisk (C) - drzwi odblokujà si i kierunkowskazy dwukrotnie b ysnà. Aby zablokowaç drzwi nacisnàç przycisk (D). Drzwi zablokujà si i kierunkowskazy b ysnà jeden raz. Naci- Êni cie przycisku (C) powoduje odblokowanie drzwi. Je eli w ciàgu 60 sekund drzwi lub pokrywa baga nika nie zostanà otworzone; zablokujà si. W samochodach wyposa onych w alarm elektroniczny, naciêni cie przycisku (C) powoduje jego wy àczenie, naci- Êni cie przycisku (D) powoduje w àczenie alarmu, a dioda (B) zasygnalizuje b yêni ciem przes anie kodu do odbiornika. Kod ten (rolling code) zmienia si przy ka dym przes aniu do odbiornika. UWAGA Je eli po naciêni ciu przycisku (C), (D) lub (E), dioda Êwiecàca (B) w kluczyku b yênie jeden raz, oznacza to e nale y wymieniç bateri w sposób opisany na nast pnych stronach. OTWIERANIE POKRYWY BAGA NIKA Pokryw baga nika mo na otworzyç zdalnie z zewnàtrz samochodu naciskajàc przycisk (E), nawet wtedy gdy w àczony jest alarm elektroniczny. Otwarciu pokrywy baga nika towarzyszy podwójne b yêni cie kierunkowskazów, natomiast zamkni ciu pojedyncze b yêni cie. Je eli jest zamontowany alarm elektroniczny po otwarciu pokrywy baga nika system wy àcza zabezpieczenie obj to- Êciowe i czujnik kontroli otwarcia pokrywy baga nika, sygnalizujàc to (z wyjàtkiem wersji na niektóre rynki) dwoma dêwi kami ( BIP ).

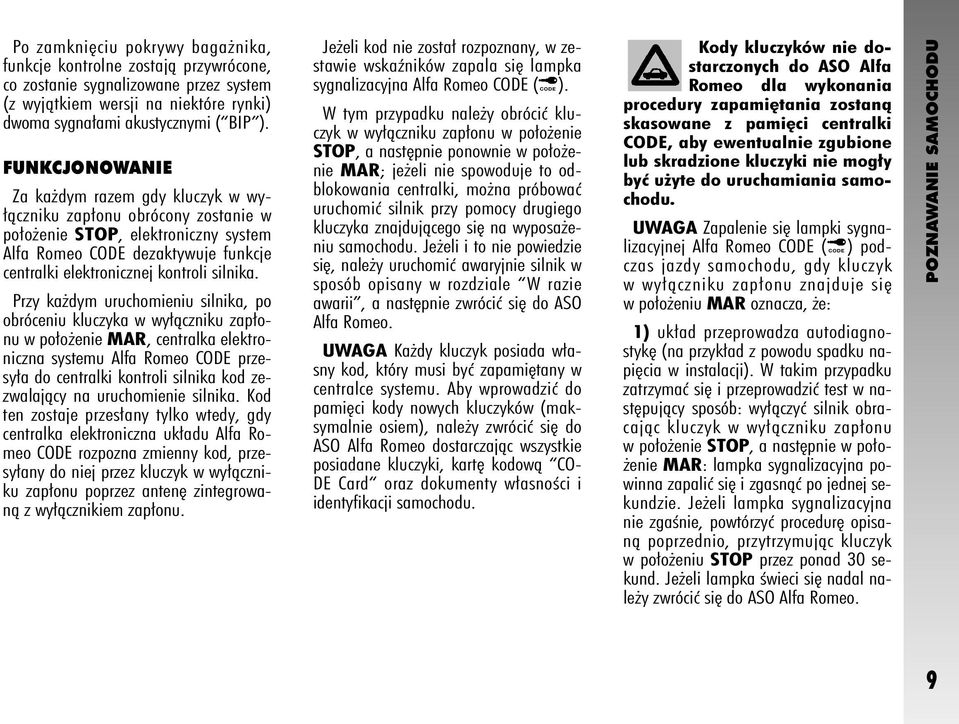

11 Po zamkni ciu pokrywy baga nika, funkcje kontrolne zostajà przywrócone, co zostanie sygnalizowane przez system (z wyjàtkiem wersji na niektóre rynki) dwoma sygna ami akustycznymi ( BIP ). FUNKCJONOWANIE Za ka dym razem gdy kluczyk w wy- àczniku zap onu obrócony zostanie w po o enie STOP, elektroniczny system Alfa Romeo CODE dezaktywuje funkcje centralki elektronicznej kontroli silnika. Przy ka dym uruchomieniu silnika, po obróceniu kluczyka w wy àczniku zap onu w po o enie MAR, centralka elektroniczna systemu Alfa Romeo CODE przesy a do centralki kontroli silnika kod zezwalajàcy na uruchomienie silnika. Kod ten zostaje przes any tylko wtedy, gdy centralka elektroniczna uk adu Alfa Romeo CODE rozpozna zmienny kod, przesy any do niej przez kluczyk w wy àczniku zap onu poprzez anten zintegrowanà z wy àcznikiem zap onu. Je eli kod nie zosta rozpoznany, w zestawie wskaêników zapala si lampka sygnalizacyjna Alfa Romeo CODE ( ). W tym przypadku nale y obróciç kluczyk w wy àczniku zap onu w po o enie STOP, a nast pnie ponownie w po o enie MAR; je eli nie spowoduje to odblokowania centralki, mo na próbowaç uruchomiç silnik przy pomocy drugiego kluczyka znajdujàcego si na wyposa eniu samochodu. Je eli i to nie powiedzie si, nale y uruchomiç awaryjnie silnik w sposób opisany w rozdziale W razie awarii, a nast pnie zwróciç si do ASO Alfa Romeo. UWAGA Ka dy kluczyk posiada w asny kod, który musi byç zapami tany w centralce systemu. Aby wprowadziç do pami ci kody nowych kluczyków (maksymalnie osiem), nale y zwróciç si do ASO Alfa Romeo dostarczajàc wszystkie posiadane kluczyki, kart kodowà CO- DE Card oraz dokumenty w asnoêci i identyfikacji samochodu. Kody kluczyków nie dostarczonych do ASO Alfa Romeo dla wykonania procedury zapami tania zostanà skasowane z pami ci centralki CODE, aby ewentualnie zgubione lub skradzione kluczyki nie mog y byç u yte do uruchamiania samochodu. UWAGA Zapalenie si lampki sygnalizacyjnej Alfa Romeo CODE ( ) podczas jazdy samochodu, gdy kluczyk w wy àczniku zap onu znajduje si w po o eniu MAR oznacza, e: 1) uk ad przeprowadza autodiagnostyk (na przyk ad z powodu spadku napi cia w instalacji). W takim przypadku zatrzymaç si i przeprowadziç test w nast pujàcy sposób: wy àczyç silnik obracajàc kluczyk w wy àczniku zap onu w po o enie STOP, a nast pnie w po o- enie MAR: lampka sygnalizacyjna powinna zapaliç si i zgasnàç po jednej sekundzie. Je eli lampka sygnalizacyjna nie zgaênie, powtórzyç procedur opisanà poprzednio, przytrzymujàc kluczyk w po o eniu STOP przez ponad 30 sekund. Je eli lampka Êwieci si nadal nale y zwróciç si do ASO Alfa Romeo. POZNAWANIE SAMOCHODU 9

12 POZNAWANIE SAMOCHODU 10 2) w wersji bez wyêwietlacza wielofunkcyjnego rekonfigurowalnego pulsowanie lampki sygnalizacyjnej wskazuje, e samochód nie jest zabezpieczony przez urzàdzenie blokady silnika. Dla samochodów posiadajàcych wyêwietlacz wielofunkcyjny rekonfigurowalny stan taki sygnalizowany jest zapaleniem si lampki sygnalizacyjnej z jednoczesnym wyêwietleniem informacji SYSTEM CODE NIE ZAPROGRAMOWANY (SISTEMA CODE NON PROGRAMMATO). Nale y zwróciç si do ASO Alfa Romeo, aby zapami taç kody wszystkich kluczyków. Je eli po up ywie oko o 2 sekund po obróceniu kluczyka w wy àczniku zap onu w po o enie MAR dla wersji bez wyêwietlacza wielofunkcyjnego rekonfigurowanego lampka sygnalizacyjna Alfa Romeo Code ( ) pulsuje lub dla wersji przewidzianej z tym wyêwietlaczem lampka zapali si jednoczeênie z wyêwietleniem informacji SISTEMA CODE NON PROGRAMMATO (SYSTEM CODE NIE ZAPROGRAMOWANY) oznacza to, e nie zosta y zapami tane kody kluczyków i samochód nie jest zabezpieczony przed kradzie à przez system Alfa Romeo CODE. W tym przypadku nale y zwróciç si do ASO w celu zapami tania kodów kluczyków. WYMIANA BATERII W KLUCZYKU Je eli po naciêni ciu przycisku (C, D lub E-rys. 4) dioda Êwiecàca (B) w kluczyku b yênie krótko jeden raz, nale y wymieniç baterie pilota zdalnego sterowania na nowà tego samego typu dost pnà w normalnej sprzeda y. Roz adowane baterie sà szkodliwe dla Êrodowiska. Powinny byç zbierane w odpowiednich pojemnikach zgodnie z obowiàzujàcymi przepisami o ochronie Êrodowiska. Nie wystawiaç baterii na dzia anie wysokich temperatur i otwartego ognia. Trzymaç z dala od dzieci. rys. 5 A0A0006b Aby wymieniç bateri, nale y: nacisnàç przycisk (A-rys. 5) i ustawiç wk adk metalowà (B) w po o eniu otwarcia; przy pomocy Êrubokr ta obróciç urzàdzeniem do otwierania (C) i wysunàç pojemnik z baterià (D); w o yç bateri (E) zgodnie ze wskazanà polaryzacjà; wsunàç pojemnik z baterià i zablokowaç go obracajàc zaczepem (C).

13 ALARM ELEKTRONICZNY OPIS Sk ada si z: nadajnika, odbiornika, centralki z syrenà i czujników obj toêciowych. Alarm elektroniczny sterowany jest przez odbiornik wbudowany w desk rozdzielczà. W àczany i wy àczany jest nadajnikiem zdalnego sterowania umieszczonym w kluczyku. Przesy a kod kryptograficzny, zmienny. Alarm elektroniczny kontroluje: otwarcie drzwi i pokryw przez niepowo ane osoby (zabezpieczenie obwodowe), w àczenie wy àcznika zap onu, przeci cie przewodów zasilania z akumulatora, ruch wewnàtrz samochodu (zabezpieczenie obj toêciowe), ewentualne podniesienie / przechylanie samochodu (dla wersji / rynku, gdzie przewidziano) i steruje zamkiem centralnym drzwi. Ponadto umo liwia wy àczenie zabezpieczenia obwodowego. UWAGA Funkcja blokady silnika zapewniona jest przez system Alfa Romeo CODE, który w àcza jà automatycznie z chwilà wyj cia kluczyka z wy àcznika zap onu. Nadajnik wbudowany jest w kluczyk i posiada przyciski (B, C i D-rys. 6) oraz diod Êwiecàcà (A); przyciskami uruchamia si odpowiednie sterowanie, dioda Êwiecàca pulsuje, gdy nadajnik przesy a kod do odbiornika. Kod ten (rolling code) zmienia si przy ka dym przesy aniu sygna u. UWAGA Je eli po naciêni ciu przycisków (B, C i D) dioda Êwiecàca (A) b y- Ênie krótko tylko jeden raz, nale y wymieniç bateri w sposób opisany poprzednio. A0A0010b DODATKOWE KLUCZYKI Z NADAJNIKIEM Odbiornik mo e zapami taç maksymalnie kody 5 kluczyków z wbudowanym nadajnikiem. Je eli w okresie eksploatacji samochodu oka e si konieczne posiadanie dodatkowego kluczyka z nadajnikiem, nale y zwróciç si do ASO Alfa Romeo, przedstawiajàc kart kodowà CODE, dokument to samoêci (dowód osobisty) i dokumenty potwierdzajàce w asnoêç samochodu. W ÑCZENIE ALARMU Obróciç kluczyk w wy àczniku zap onu w po o enie STOP lub PARK (i wyjàç go), zamknàç drzwi i pokrywy, skierowaç kluczyk z nadajnikiem w stron samochodu nacisnàç i zwolniç przycisk (Crys. 6). Z wyjàtkiem wersji na niektóre rynki, system zasygnalizuje to dêwi kiem ( BIP ) i drzwi zostanà zablokowane. POZNAWANIE SAMOCHODU rys. 6 11

14 POZNAWANIE SAMOCHODU W àczenie alarmu elektronicznego poprzedzone jest fazà autodiagnostyki charakteryzujàcà si innà cz stotliwoêcià pulsowania lampki sygnalizacyjnej (Arys. 7) umieszczonej na desce rozdzielczej. W przypadku rozpoznania uszkodzenia uk ad zasygnalizuje to dodatkowym dêwi kiem BIP. Stan czuwania Po w àczeniu alarmu elektronicznego Êwieci si Êwiat em pulsujàcym dioda sygnalizacyjna (A-rys. 7) umieszczona w desce rozdzielczej sygnalizujàc stan czuwania systemu przez ca y czas, gdy jest on w àczony. UWAGA Funkcjonowanie alarmu elektronicznego powinno byç zgodne z przepisami obowiàzujàcymi w ró nych krajach. Funkcje autodiagnostyki i kontroli drzwi i pokryw Je eli po w àczeniu alarmu elektronicznego s ychaç b dzie drugi sygna akustyczny, nale y wy àczyç system naciskajàc przycisk (B-rys. 6) i sprawdziç zamkni cie drzwi, pokrywy komory silnika, pokrywy baga nika, a nast pnie ponownie w àczyç naciskajàc przycisk (C). W przypadku nieprawid owo zamkni tych drzwi i pokrywy wy àczà si funkcje kontrolne systemu. Je eli pomimo dok adnie zamkni tych drzwi, pokrywy komory silnika i baga nika sygnalizacja powtórzy si, oznacza to, e funkcja autodiagnostyki urzàdzenia rozpozna a nieprawid owe funkcjonowanie systemu. Zwróciç si do ASO Alfa Romeo. WY ÑCZENIE ALARMU Aby wy àczyç, nale y nacisnàç przycisk (B-rys. 6) na kluczyku z nadajnikiem zdalnego sterowania. System zasygnalizuje wy àczenie w nast pujàcy sposób (z wyjàtkiem wersji na niektóre rynki): dwoma b yêni ciami Êwiate kierunkowskazów; dwoma krótkimi dêwi kami ( BIP ) syreny; odblokowaniem drzwi. UWAGA Je eli po wy àczeniu alarmu dioda sygnalizacyjna (A-rys. 7) umieszczona w desce rozdzielczej b dzie Êwieci a nadal (maksymalnie 2 minuty lub do momentu obrócenia kluczyka w wy àczniku zap onu w po o enie MAR) oznacza to co nast puje: A0A0005b 12 rys. 7

15 je eli dioda pulsuje z cz stotliwoêcià innà ni sygnalizuje stan czuwania zosta a rozpoznana próba w amania. Po iloêci b ysków mo na rozpoznaç rodzaj w amania: 1 b ysk: otwarcie jednych lub kilku drzwi 2 b yski: otwarcie pokrywy baga nika 3 b yski: otwarcie pokrywy komory silnika 4 b yski: czujniki obj toêciowe 5 b ysków: podniesienie / przechylenie samochodu 6 b ysków: przeci cie przewodów zasilania samochodu 7 b ysków: przeci cie przewodów z akumulatora lub przeci cie przewodów czujnika awaryjnego 8 b ysków: przeci cie przewodów pod àczonych do czujników i syreny 9 b ysków: przynajmniej trzy przyczyny w àczenia alarmu. KIEDY W ÑCZA SI ALARM Je eli system jest w àczony interweniuje on w nast pujàcych przypadkach: otwarcia drzwi, pokrywy komory silnika lub baga nika; od àczenia akumulatora lub przeci cia przewodów elektrycznych; w amania do samochodu, np. przez st uczenie szyb (zabezpieczenie obj to- Êciowe); nie autoryzowanej próby uruchomienia silnika (kluczyk w wy àczniku zap onu w po o eniu MAR); samochód zosta poniesiony / przechylony (dla wersji / rynku, gdzie przewidziano). W zale noêci od kraju, w którym samochód jest sprzedawany, interweniujàcy system alarmowy w àcza syren i Êwiat a kierunkowskazów (na oko o 26 sekund). Sposób interwencji i iloêç cykli alarmowania zale y od rynku. Przewidziano przy tym maksymalnà iloêç cykli alarmowania akustycznego / wizualnego. Po zakoƒczeniu cyklu alarmowania system powraca do stanu czuwania. ZABEZPIECZENIE OBJ TOÂCIOWE Aby zapewniç prawid owe funkcjonowanie zabezpieczenia obj toêciowego, zaleca si dok adne zamkni cie szyb bocznych i ewentualnie dachu otwieranego. Funkcj t mo na wy àczyç (gdy na przyk ad w samochodzie pozostajà zwierz ta, wykonujàc szybko kolejno nast pujàce operacje: obróciç kluczyk w wy- àczniku zap onu z po o enia MAR w po o enie STOP i ponownie w po o- enie MAR i nast pnie w pozycj STOP. W tym po o eniu wyjàç kluczyk. Dioda sygnalizacyjna (A-rys. 7) w desce rozdzielczej zapali si na oko o 2 sekundy potwierdzajàc wy àczenie zabezpieczenia obj toêciowego. Aby w àczyç z powrotem funkcj zabezpieczenia obj toêciowego, obróciç kluczyk w po o enie MAR i przytrzymaç go w tym po o eniu przez oko o 30 sekund. Je eli po wy àczeniu zabezpieczenia obj toêciowego konieczne b dzie obrócenie kluczyka w wy àczniku zap onu w po o enie MAR (np. zamkni cie szyby podnoênikiem elektrycznym) nale y obróciç kluczyk w po o enie MAR, uruchomiç podnoênik szyby i nast pnie obróciç kluczyk w po o enie STOP, w ciàgu 30 sekund.w tym przypadku zabezpieczenie obj toêciowe nie dzia a. POZNAWANIE SAMOCHODU 13

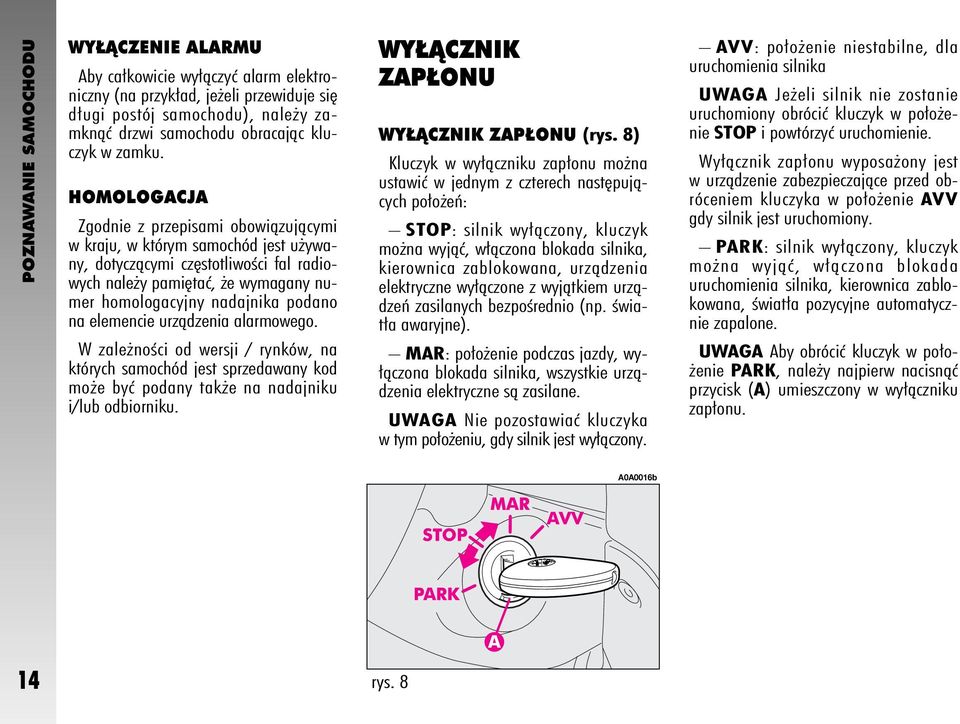

16 POZNAWANIE SAMOCHODU WY ÑCZENIE ALARMU Aby ca kowicie wy àczyç alarm elektroniczny (na przyk ad, je eli przewiduje si d ugi postój samochodu), nale y zamknàç drzwi samochodu obracajàc kluczyk w zamku. HOMOLOGACJA Zgodnie z przepisami obowiàzujàcymi w kraju, w którym samochód jest u ywany, dotyczàcymi cz stotliwoêci fal radiowych nale y pami taç, e wymagany numer homologacyjny nadajnika podano na elemencie urzàdzenia alarmowego. W zale noêci od wersji / rynków, na których samochód jest sprzedawany kod mo e byç podany tak e na nadajniku i/lub odbiorniku. WY ÑCZNIK ZAP ONU WY ÑCZNIK ZAP ONU (rys. 8) Kluczyk w wy àczniku zap onu mo na ustawiç w jednym z czterech nast pujàcych po o eƒ: STOP: silnik wy àczony, kluczyk mo na wyjàç, w àczona blokada silnika, kierownica zablokowana, urzàdzenia elektryczne wy àczone z wyjàtkiem urzàdzeƒ zasilanych bezpoêrednio (np. Êwiat a awaryjne). MAR: po o enie podczas jazdy, wy- àczona blokada silnika, wszystkie urzàdzenia elektryczne sà zasilane. UWAGA Nie pozostawiaç kluczyka w tym po o eniu, gdy silnik jest wy àczony. AVV: po o enie niestabilne, dla uruchomienia silnika UWAGA Je eli silnik nie zostanie uruchomiony obróciç kluczyk w po o enie STOP i powtórzyç uruchomienie. Wy àcznik zap onu wyposa ony jest w urzàdzenie zabezpieczajàce przed obróceniem kluczyka w po o enie AVV gdy silnik jest uruchomiony. PARK: silnik wy àczony, kluczyk mo na wyjàç, w àczona blokada uruchomienia silnika, kierownica zablokowana, Êwiat a pozycyjne automatycznie zapalone. UWAGA Aby obróciç kluczyk w po o- enie PARK, nale y najpierw nacisnàç przycisk (A) umieszczony w wy àczniku zap onu. A0A0016b 14 rys. 8

17 Opuszczajàc samochód wyjàç zawsze kluczyk z wy- àcznika zap onu, aby zapobiec nieoczekiwanemu uruchomieniu urzàdzeƒ elektrycznych przez pasa erów pozostajàcych w samochodzie. Nie zostawiaç nigdy dzieci w niezabezpieczonym samochodzie. Nale y pami taç o zaciàgni ciu hamulca postojowego i w àczeniu 1 biegu - je eli samochód stoi pod gór lub biegu wstecznego, je eli samochód stoi na spadku drogi. W przypadku naruszenia wy àcznika zap onu (np. przy próbie kradzie y samochodu) przed podró à nale y sprawdziç wy àcznik zap onu w ASO Alfa Romeo. BLOKADA KIEROWNICY W àczenie: obróciç kluczyk w wy àczniku zap onu w po o enie STOP lub PARK, nast pnie wyjàç kluczyk i obróciç ko em kierownicy do momentu zablokowania. Wy àczenie: obracajàc kluczyk w wy àczniku zap onu w po o enie MAR poruszaç lekko ko em kierownicy w obie strony. Nigdy nie wyjmowaç kluczyka z wy àcznika zap onu podczas jazdy, gdy spowoduje to zablokowanie kierownicy przy pierwszym skr cie. Obowiàzuje to równie podczas holowania samochodu. DRZWI Przed otwarciem drzwi nale y upewniç si, czy nie spowoduje to zagro enia bezpieczeƒstwa na drodze. OTWARCIE / ZAMKNI CIE DRZWI Z ZEWNÑTRZ Aby otworzyç drzwi, obróciç kluczyk (w kierunku zgodnym z ruchem wskazówek zegara w zamku drzwi po stronie kierowcy, w kierunku przeciwnym do ruchu wskazówek zegara w zamku drzwi po stronie pasa era) i pociàgnàç za klamk (A-rys. 9). Aby zamknàç drzwi, obróciç kluczyk w zamku drzwi w kierunku przeciwnym ni przy ich otwieraniu. A0A0017b POZNAWANIE SAMOCHODU rys. 9 15

18 POZNAWANIE SAMOCHODU Drzwi przednie (wersja 5-drzwiowa) Aby otworzyç drzwi gdy zamek centralny jest wy àczony, pociàgnàç za klamk (A-rys. 10). Aby zamknàç drzwi, wcisnàç przycisk. OTWARCIE / ZAMKNI CIE DRZWI Z WN TRZA SAMOCHODU Drzwi przednie Aby otworzyç drzwi, pociàgnàç za klamk (A-rys. 10). A0A0018b Aby zamknàç drzwi, pociàgnàç za drzwi; nast pnie aby uniemo liwiç otwarcie drzwi z zewnàtrz, nacisnàç przycisk (A-rys. 11) umieszczony w desce rozdzielczej, dioda (B) umieszczona w tym przycisku zapali si Êwiat em ó tym potwierdzajàc zablokowanie. Drzwi tylne (wersja 5-drzwiowa) Otwieranie drzwi tylnych jest mo liwe tylko wówczas, gdy urzàdzenie zabezpieczajàce przed otwarciem drzwi przez dzieci jest wy àczone. Aby otworzyç drzwi pociàgnàç za klamk (A-rys. 13). Aby zamknàç drzwi, wcisnàç przycisk. A0A0018b rys. 11 A0A0019b A0A0018b 16 rys. 10 rys. 12 rys. 13

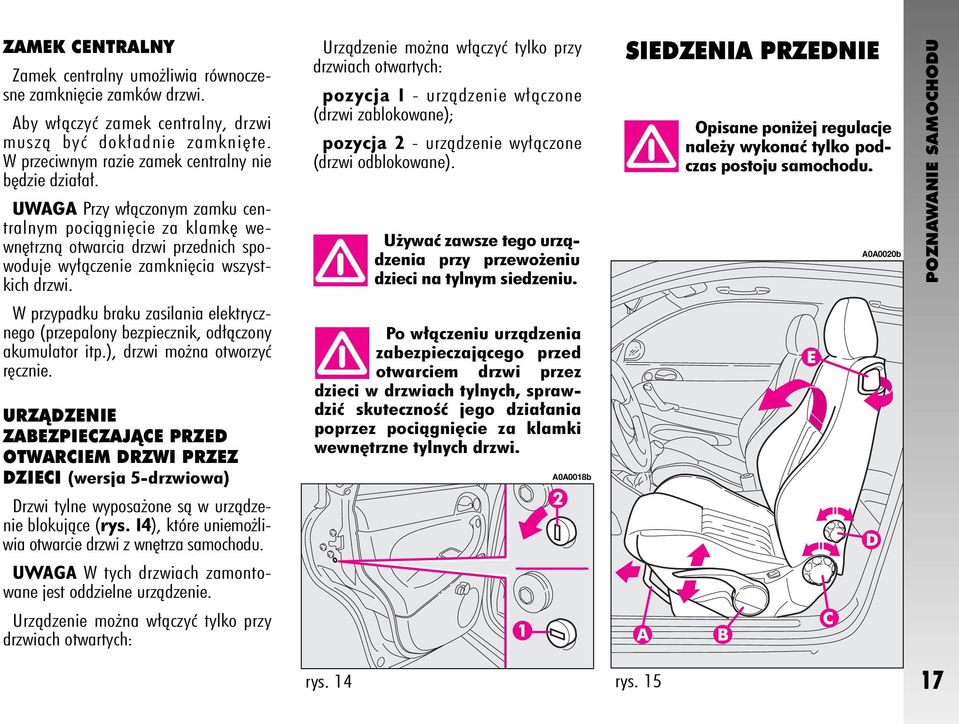

19 ZAMEK CENTRALNY Zamek centralny umo liwia równoczesne zamkni cie zamków drzwi. Aby w àczyç zamek centralny, drzwi muszà byç dok adnie zamkni te. W przeciwnym razie zamek centralny nie b dzie dzia a. UWAGA Przy w àczonym zamku centralnym pociàgni cie za klamk wewn trznà otwarcia drzwi przednich spowoduje wy àczenie zamkni cia wszystkich drzwi. Urzàdzenie mo na w àczyç tylko przy drzwiach otwartych: pozycja 1 - urzàdzenie w àczone (drzwi zablokowane); pozycja 2 - urzàdzenie wy àczone (drzwi odblokowane). U ywaç zawsze tego urzàdzenia przy przewo eniu dzieci na tylnym siedzeniu. SIEDZENIA PRZEDNIE Opisane poni ej regulacje nale y wykonaç tylko podczas postoju samochodu. A0A0020b POZNAWANIE SAMOCHODU W przypadku braku zasilania elektrycznego (przepalony bezpiecznik, od àczony akumulator itp.), drzwi mo na otworzyç r cznie. URZÑDZENIE ZABEZPIECZAJÑCE PRZED OTWARCIEM DRZWI PRZEZ DZIECI (wersja 5-drzwiowa) Po w àczeniu urzàdzenia zabezpieczajàcego przed otwarciem drzwi przez dzieci w drzwiach tylnych, sprawdziç skutecznoêç jego dzia ania poprzez pociàgni cie za klamki wewn trzne tylnych drzwi. A0A0018b Drzwi tylne wyposa one sà w urzàdzenie blokujàce (rys. 14), które uniemo liwia otwarcie drzwi z wn trza samochodu. UWAGA W tych drzwiach zamontowane jest oddzielne urzàdzenie. Urzàdzenie mo na w àczyç tylko przy drzwiach otwartych: rys. 14 rys

20 POZNAWANIE SAMOCHODU 18 REGULACJA WZD U NA (rys. 15) PodnieÊç dêwigni (A) i przesunàç siedzenie w przód lub w ty tak aby podczas jazdy ramiona by y lekko zgi te, a r ce pewnie trzyma y ko o kierownicy. Po zwolnieniu dêwigni sprawdziç, czy siedzenie prawid owo zablokowa o si w prowadnicach, przesuwajàc je w przód i w ty. Je eli siedzenie nie zosta o zablokowane prawid owo, mo e przesunàç si w czasie jazdy i spowodowaç utrat kontroli nad samochodem. REGULACJA WYSOKOÂCI SIEDZENIA PO STRONIE KIEROWCY (rys. 15) Aby podnieêç siedzenie, nale y podciàgnàç dêwigni (B) do góry, nast pnie przesunàç dêwigni (w gór i w dó ), a do osiàgni cia wymaganej wysokoêci siedzenia i zwolniç dêwigni. Aby obni- yç siedzenie, nale y nacisnàç dêwigni (B) w dó, nast pnie przesunàç dêwigni (w gór i w dó ), a do osiàgni cia wymaganej wysokoêci. UWAGA Regulacj wysokoêci siedzenia kierowcy nale y wykonaç siedzàc na siedzeniu. REGULACJA POCHYLENIA OPARCIA (rys. 15) Aby wyregulowaç pochylenie oparcia, obracaç pokr t em (C), a do osiàgni cia wymaganego po o enia. POCHYLENIE OPARCIA (rys. 15) Aby dostaç si do siedzeƒ tylnych, pociàgnàç uchwyt (E); oparcie pochyla si i siedzenie przesuwa si swobodnie do przodu. Mechanizm powrotny z pami cià pozwala na automatyczny powrót siedzenia do poprzedniego po o enia. Po z o eniu oparcia sprawdziç wzrokowo, czy zosta o prawid owo zablokowane, a czerwony pasek znajdujàcy si na górnej cz Êci uchwytu (E) powinien byç niewidoczny. Widoczny czerwony pasek oznacza, e oparcie nie zosta o zablokowane. Ponadto nale y sprawdziç, czy siedzenie jest prawid owo zablokowane w prowadnicach, próbujàc przesunàç je do przodu i do ty u. REGULACJA L DèWIOWA SIEDZENIA PO STRONIE KIEROWCY (rys. 15) Aby wykonaç regulacj l dêwiowà, nale y obracaç pokr t em (D), a do uzyskania komfortowej pozycji. POD OKIETNIK PRZEDNI (rys. 16) Pod okietnik mo na regulowaç, tj. mo na go podnosiç i obni aç do wymaganego po o enia. Aby wyregulowaç pod okietnik, nale y go lekko podnieêç i nacisnàç urzàdzenie zwalniajàce (A). Wewnàtrz pod okietnika znajduje si schowek. Aby si do niego dostaç nale y podnieêç pokrywk nacisnàç zaczep (B). rys. 16 A0A0023b

21 OGRZEWANIE SIEDZE (rys. 17) Ogrzewanie siedzeƒ w àcza si i wy àcza przy pomocy wy àcznika (A) umieszczonego z zewn trznej strony siedzenia. W àczenie ogrzewania sygnalizowane jest zapaleniem si diody (B) umieszczonej w wy àczniku. REGULACJA ZAG ÓWKA (rys. 18) Aby zwi kszyç bezpieczeƒstwo osób w samochodzie sà zag ówki o regulowanej wysokoêci. Aby wyregulowaç wysokoêç zag ówka, nale y nacisnàç przycisk (A) i przesunàç zag ówek w gór lub w dó do us yszenia zatrzaêni cia blokady. UWAGA Kszta t poduszki zag ówka jest ró ny, w zale noêci od wersji i rynku. Na rysunku pokazano jedynie sposób regulacji zag ówka. Nale y pami taç, e zag ówki powinny byç tak wyregulowane, aby opiera a si na nich g owa a nie szyja. Tylko w tym po o eniu stanowià zabezpieczenie przy zderzeniu samochodu. KIESZENIE TYLNE (rys. 19) (dla wersji / rynku gdzie przewidziano) Oparcia siedzeƒ przednich sà wyposa- one w kieszenie na drobne przedmioty. Kieszenie sà z ty u oparç siedzeƒ. POZNAWANIE SAMOCHODU A0A0024b A0A0025b A0A0026b rys. 17 rys. 18 rys

22 POZNAWANIE SAMOCHODU SIEDZENIA TYLNE POWI KSZANIE OBJ TOÂCI BAGA NIKA Siedzenia tylne dzielone, umo liwiajà cz Êciowe lub ca kowite powi kszenia obj toêci baga nika. Sk adajàc oddzielnie jednà lub obie cz Êci oparcia siedzenia, umo liwia si za adunek wi kszego baga u, w zale noêci od iloêci pasa erów na siedzeniach tylnych. Je eli w baga niku umieszcza si szczególnie ci ki baga w razie jazdy w nocy nale y sprawdziç i w razie koniecznoêci wyregulowaç wysokoêç wiàzki Êwietlnej Êwiate mijania (patrz rozdzia Reflektory ). A0A0027b Wyj cie pó ki pod tylnà szybà Wykonaç nast pujàce czynnoêci: roz àczyç koƒcówki dwóch linek (Arys. 20) mocowania pó ki pod tylnà szybà (B), wyjmujàc zaczepy (C) ze sworzni (D); wysunàç zaczepy (A-rys. 21) umieszczone po zewn trznej stronie pó ki z odpowiednich gniazd (B) wykonanych w bocznych wspornikach, nast pnie wyjàç pó k na zewnàtrz samochodu. Pó k mo na umieêciç w nast pujàcy sposób: poprzecznie w baga niku jak pokazano na rys. 22; albo poprzecznie mi dzy oparciami siedzeƒ przednich i poduszkami siedzeƒ tylnych, z o onych ca kowicie w celu maksymalnego powi kszenia obj toêci baga nika (patrz rys. 26). A0A0028b Powi kszenie ca kowite Wykonaç nast pujàce czynnoêci: wsunàç zaczepy pasów bezpieczeƒstwa (A-rys. 23) w odpowiednie gniazda (B), znajdujàce si na poduszce siedzenia; pociàgnàç za uchwyty umieszczone w Êrodku poduszek, nast pnie z o yç je do przodu; rys. 12 A0A0255b A0A0029b 20 rys. 20 rys. 21 rys. 23

23 podnieêç zag ówek na maksymalnà wysokoêç, nacisnàç przyciski (A-rys. 24) z boku wsporników, nast pnie wyjàç w gór zag ówek; odsunàç na bok pasy bezpieczeƒstwa sprawdzajàc czy taêma pasa jest prawid owo rozciàgni ta, nie poskr cana; przesunàç dêwignie (A-rys. 25) blokowania oparcia siedzenia i pochyliç do przodu oparcie tak, aby uzyskaç jednolità p aszczyzn z pod ogà baga nika (rys. 26). UWAGA Dla wersji / rynków, gdzie przewidziano, dêwignie blokujàce zastàpione sà przyciskami (po jednym z ka dej strony). Aby odblokowaç oparcia i z o yç, nacisnàç na te przyciski. Powi kszenie cz Êciowe Aby cz Êciowo powi kszyç obj toêç baga nika, nale y postàpiç nast pujàco: obróciç do przodu odpowiednià poduszk siedzenia, pociàgajàc za uchwyt znajdujàcy si w Êrodku poduszki; podnieêç zag ówek na maksymalnà wysokoêç, nacisnàç przyciski z boku wsporników, nast pnie wyjàç zag ówek wysuwajàc go w gór ; umieêciç zag ówek w odpowiednim gnieêdzie w spodniej cz Êci poduszki; odsunàç na bok pas bezpieczeƒstwa sprawdzajàc, czy taêma pasa jest prawid owo rozciàgni ta, nie poskr cana; podnieêç dêwigni blokowania oparcia siedzenia i pochyliç oparcie do przodu. Aby ustawiç siedzenie w normalnym po o eniu Wykonaç nast pujàce czynnoêci: odsunàç na bok pas bezpieczeƒstwa sprawdzajàc, czy taêma pasa jest prawid owo rozciàgni ta, nie poskr cana; podnieêç oparcia i przesunàç je do ty u do us yszenia zatrzaêni cia blokady dwóch mechanizmów zaczepu, sprawdzajàc wzrokowo, czy widoczny jest czerwony pasek znajdujàcy si na górnej powierzchni dêwigni (A-rys. 25). Widoczny pasek wskazuje, e oparcie siedzenia nie jest zablokowane; umieêciç poduszki w po o eniu poziomym zwracajàc uwag, aby pas bezpieczeƒstwa siedzenia Êrodkowego by wyj ty na zewnàtrz. POZNAWANIE SAMOCHODU A0A0030b A0A0031b A0A0032b rys. 24 rys. 25 rys

24 POZNAWANIE SAMOCHODU REGULACJA ZAG ÓWKÓW (rys. 27) Samochód mo e byç wyposa ony w dwa zag ówki bocznych siedzeƒ tylnych i w zale noêci od wersji / wyposa- enia w trzeci zag ówek, Êrodkowego siedzenia tylnego. Przewidziano dwa po o enia regulacji wysokoêci zag ówka (górne / dolne), w zale noêci od wysokoêci pasa era. Je eli oka e si konieczne, zag ówki mo na wyjàç w sposób opisany poprzednio (patrz Powi kszanie obj toêci baga nika ). Nale y pami taç, e zag ówki powinny byç tak wyregulowane, aby opiera a si na nich g owa, a nie szyja. Tylko w tym po o eniu stanowià zabezpieczenie przy ewentualnym zderzeniu samochodu. POD OKIETNIK TYLNY (rys. 28) Aby roz o yç pod okietnik (A) nale y obróciç go tak jak pokazano na rysunku. SIATKA DO MOCOWANIA BAGA U Wyst puje tylko w niektórych wersjach. Siatka s u y do mocowania baga u i/lub mo na jà stosowaç do transportu lekkich materia ów. A0A0035b A0A0036b A0A0326b 22 rys. 27 rys. 28 rys. 29

25 Na rys. 29, 30, 31 pokazano ró ne sposoby mocowania siatki w komorze baga nika. A0A0327b REGULACJA PO O ENIA KIEROWNICY Po o enie kierownicy mo na regulowaç, w zale noêci od potrzeb kierowcy zarówno w kierunku osiowym jak i pionowym. Aby wyregulowaç po o enie kierownicy nale y odblokowaç jà, po przesuni ciu dêwigni (A-rys. 32) w stron kierownicy. Po wyregulowaniu po o enia kierownicy, nale y ja zablokowaç przesuwajàc dêwigni do przodu do oporu. REGULACJA LUSTEREK WSTECZNYCH LUSTERKO WSTECZNE WEWN TRZNE Lusterko wsteczne wewn trzne wyposa- one jest w urzàdzenie zabezpieczajàce, które je odczepia w przypadku zderzenia. Mo na je ustawiç w dwóch pozycjach: przeciwodblaskowej oraz normalnej, przesuwajàc dêwigni (A-rys. 33). POZNAWANIE SAMOCHODU rys. 30 A0A0328b Regulacj po o enia kierownicy nale y przeprowadziç tylko podczas postoju samochodu. A0A0038b A0A0039b rys. 31 rys. 32 rys

26 POZNAWANIE SAMOCHODU LUSTERKA WSTECZNE ZEWN TRZNE Regulacja elektryczna (rys. 34) Wybraç za pomocà prze àcznika (A) lusterko, które chcemy wyregulowaç (prawe lub lewe); aby wyregulowaç po o enie lusterka, nale y wybraç i nacisnàç jednà z czterech strza ek na przycisku (B) wskazujàcych kierunek regulacji; ustawiç prze àcznik (A) w Êrodkowym po o eniu, aby zablokowaç wyregulowane po o enie lusterka. UWAGA Regulacja po o enia lusterka jest mo liwa, gdy kluczyk w wy àczniku zap onu znajduje si w po o eniu MAR. Sk adanie (rys. 35) W razie koniecznoêci (na przyk ad, gdy lusterka utrudniajà przejazd wàskà drogà) mo na z o yç je z po o enia (A) do po o enia (B). Podczas jazdy samochodu oba lusterka wsteczne powinny znajdowaç si zawsze w po o eniu (A). Lusterko wsteczne zewn trzne po stronie kierowcy jest typu parabolicznego zmienia lekko ocen odleg oêci. Odparowanie / odszranianie lusterek (rys. 36) Lusterka wsteczne zewn trzne, regulowane elektrycznie, wyposa one sà w ogrzewanie, które w àcza si jednoczeênie z w àczeniem ogrzewania tylnej szyby po naciêni ciu przycisku (A). Zapobiega to zaparowaniu / zaszronieniu lusterek. UWAGA Funkcjonowanie to sterowane jest wy àcznikiem czasowym i wy àcza si automatycznie po kilku minutach. A0A0040b A0A0041b A0A0042b 24 rys. 34 rys. 35 rys. 36

27 ELEKTRYCZNE PODNOÂNIKI SZYB PodnoÊniki szyb wyposa one sà w system zabezpieczajàcy z uszczelkami zapobiegajàcymi zgnieceniu. Centralka elektroniczna sterujàca systemem, rozpoznaje ewentualnà przeszkod i aby jej nie zgnieêç po dosuni ciu do uszczelki powoduje zmian kierunku przesuwania si szyby. UWAGA W przypadku trzykrotnej aktywacji w ciàgu jednej minuty funkcji zabezpieczajàcej przed zgnieceniem system automatycznie przechodzi do sposobu funkcjonowania recovery (samozabezpieczenie). Aby przywróciç prawid owà logik funkcjonowania systemu, nale y nacisnàç przycisk sterujàcy; szyba podniesie si skokowo do ca kowitego zamkni cia. Logika funkcjonowania zostanie przywrócona i je eli podnoênik nie jest uszkodzony, b dzie normalnie dzia- a ; w przypadku przeciwnym zwróciç si do ASO Alfa Romeo. UWAGA Gdy kluczyk jest w wy àczniku zap onu w po o eniu STOP lub jest wyj ty, podnoêniki szyb sà aktywne przez oko o 3 minuty i dezaktywujà si natychmiast w momencie otwarcia drzwi. WERSJE 3-DRZWIOWE Po stronie kierowcy (rys. 37) Na uchwycie drzwi po stronie kierowcy, znajdujà si przyciski wy àczników, które po obróceniu kluczyka w po o enie MAR s u à do przesuwania nast pujàcych szyb: A - szyby lewej; B - szyby prawej. Nacisnàç przycisk, aby opuêciç szyb. Pociàgnàç przycisk, aby podnieêç szyb. UWAGA PodnoÊnik szyby po stronie kierowcy wyposa ony jest w urzàdzenie ciàg ego automatycznego dzia ania zarówno dla ca kowitego opuszczenia jak i podniesienia szyby. Krótkie naci- Êni cie lub pociàgni cie przycisku powoduje automatyczne przesuwanie si szyby do koƒca skoku. Aby zatrzymaç szyb w poêrednim po o eniu, nale y A0A0043b powtórnie krótko nacisnàç lub pociàgnàç przycisk. Po stronie pasa era (rys. 38) Przycisk (A) s u y do przesuwania szyby po stronie pasa era. UWAGA PodnoÊnik szyby po stronie pasa era wyposa ony jest w urzàdzenie ciàg ego automatycznego dzia ania tylko dla opuszczania szyby. Je eli samochód wyposa ony jest w system zabezpieczajàcy z uszczelkami zapobiegajàcymi zgnieceniu urzàdzenie ciàg ego automatycznego dzia ania równie dla podniesienia szyby. Dzia anie urzàdzenia jest analogiczne, jak dzia anie urzàdzenia po stronie kierowcy. A0A0044b POZNAWANIE SAMOCHODU rys. 37 rys

28 POZNAWANIE SAMOCHODU Nieprawid owe u ycie elektrycznych podnoêników szyb mo e byç niebezpieczne. Przed naciêni ciem przycisku upewniç si, e pasa erowie i ich osobiste rzeczy znajdujà si w bezpiecznej odleg oêci od przesuwajàcej si szyby. Wysiadajàc z samochodu, wyjàç zawsze kluczyk z wy àcznika zap onu, aby uniknàç niebezpiecznego dla pasa erów pozostajàcych w samochodzie, niespodziewanego uruchomienia podnoêników szyb. UWAGA Je eli samochód wyposa ony jest w system bezpieczeƒstwa z uszczelkami zapobiegajàcymi zgnieceniu, po zablokowaniu drzwi i po przytrzymaniu naciêni tego przycisku nadajnika przez co najmniej 2 sekundy w àcza si automatyczne zamykanie szyb i je eli przewidziano, dachu otwieranego. W tym przypadku konieczne jest przytrzymanie naciêni tego przycisku na nadajniku do zakoƒczenia skoku przesuwania si szyb. Zwolnienie przycisku przed osiàgni ciem koƒca skoku spowoduje zatrzymanie szyby w tej pozycji. We wszystkich wersjach, po odblokowaniu drzwi i przytrzymaniu naciêni tego przycisku na nadajniku przez co najmniej 2 sekundy uzyskuje si otwarcie szyb i je eli przewidziano, dachu otwieranego. WERSJE 5 DRZWIOWE Drzwi przednie po stronie kierowcy (rys. 39) W uchwycie drzwi przednich po stronie kierowcy znajdujà si nast pujàce przyciski sterujàce: A sterowanie lewej szyby B sterowanie prawej szyby. Opis funkcjonowania jest taki sam jak dla wersji 3 drzwiowej. Wyst puje tylko w niektórych wersjach: C (LOCK) blokowanie przycisków sterujàcych szyb tylnych (po zablokowaniu dioda w przycisku zapala si ; po ponownym naciêni ciu przycisku nast puje odblokowanie przycisków sterujàcych szyb tylnych). Nie trzymaç naciêni tego przycisku, gdy szyba jest ca kowicie podniesiona lub opuszczona. A0A0329b 26 rys. 39

29 D (REAR) prze àczenie sterowania przednie / tylne podnoêniki szyb (z zapalonà diodà w przycisku przyciski (A) i(b) sterujà tylnymi podnoênikami szyb; z diodà zgaszonà przyciski sterujà przednimi podnoênikami szyb). Drzwi przednie po stronie pasa era i (w niektórych wersjach) drzwi tylne (rys. 38). Na uchwycie drzwi znajduje si przycisk (A) do sterowania podnoênikiem szyby w tych drzwiach. Opis funkcjonowania jest taki sam jak dla wersji 3 drzwiowej. Wersje nie wyposa one w elektryczne podnoêniki szyb drzwi tylnych posiadajà korbki (A-rys. 40) dla r cznego podnoszenia / opuszczania odpowiedniej szyby. PASY BEZPIECZE STWA STOSOWANIE PASÓW BEZPIECZE STWA Zapi ty pas bezpieczeƒstwa przytrzymuje tu ów i dociska go do oparcia siedzenia. Aby zapiàç pas, nale y wsunàç zaczep (A-rys. 41) pasa bezpieczeƒstwa do gniazda (B), a do us yszenia dêwi ku zatrzasku blokady. Je eli w czasie wyciàgania taêmy pas si zablokuje, popuêciç taêm tak, aby nawin a si na mechanizm zwijacza i ponownie lekko pociàgnàç. Aby odpiàç pas nacisnàç przycisk (C). Przy zwijaniu pasa przytrzymaç go odpowiednio, aby taêma pasa nie poskr ca a si. W czasie jazdy nie naciskaç przycisku (C). TaÊma pasa wychodzàca ze zwijacza reguluje si automatycznie do d ugoêci najbardziej odpowiedniej dla zapinajàcego pas, umo liwiajàc swobod ruchów. Podczas postoju samochodu na stromym zjeêdzie zwijacz pasa mo e zablokowaç si ; jest to zjawisko normalne. Ponadto mechanizm zwijacza blokuje taêm przy zbyt szybkim jej wyciàganiu, w przypadku gwa townego hamowania, zderzeƒ samochodu lub pokonywaniu zakr tów z bardzo du à pr dkoêcià. POZNAWANIE SAMOCHODU A0A0330b A0A0045b A0A0384b rys. 40 rys. 41 rys

30 POZNAWANIE SAMOCHODU Siedzenia tylne sà wyposa one w bezw adnoêciowe pasy bezpieczeƒstwa o trzech punktach mocowania ze zwijaczem dla pasa erów miejsc bocznych i o dwóch punktach mocowania dla miejsca Êrodkowego (rys. 42). Na zamówienie, zale nie od wersji / rynku gdzie przewidziano siedzenie Êrodkowe posiada zag ówek i pas bezpieczeƒstwa o trzech punktach mocowania ze zwijaczem, jak pokazano na (rys. 44). Zale nie od wersji / rynku gdzie przewidziano zaczepy bocznych pasów bezpieczeƒstwa i gniazdo zaczepu Êrodkowego majà ró ne wymiary; sà niekompatybilne (rys. 43), aby uniknàç pomy kowego zapi cia. Aby zabezpieczenie by o maksymalnie skuteczne, nale y zapinaç pasy na miejscach tylnych zgodnie ze schematem pokazanym na rys. 42 i rys. 44. Nale y pami taç, e w przypadku zderzenia pasa erowie siedzeƒ tylnych, którzy nie zapnà pasów bezpieczeƒstwa, stanowià powa ne zagro enie dla kierowcy i pasa era siedzeƒ przednich. Je eli siedzenia tylne nie sà zaj te przez pasa erów, umieêciç taêmy pasów w specjalnych gniazdach znajdujàcych si pomi dzy siedzeniem a oparciem siedzenia. A0A0385b A0A0386b A0A0387b 28 rys. 43 rys. 44 rys. 45

31 PAS SIEDZENIA ÂRODKOWEGO TYLNEGO TYPU STA EGO (rys. 46) Aby zapiàç pas, wsunàç klamr (A) do gniazda zaczepu (B), a do us yszenia zatrzaêni cia blokady. Aby wyregulowaç pas: przesunàç taêm pasa w przelotce (D) pociàgajàc za koƒcówk (E), aby skróciç lub za taêm (F), aby wyd u yç. Aby odpiàç pas, nacisnàç przycisk (C). UWAGA Pas jest prawid owo wyregulowany, gdy przylega do bioder. REGULACJA WYSOKOÂCI MOCOWANIA PRZEDNICH PASÓW BEZPIECZE STWA Wyregulowaç zawsze wysokoêç mocowania pasa bezpieczeƒstwa, dostosowujàc jà do budowy osoby, która go zapina. Ostro noêç ta mo e znacznie zmniejszyç ryzyko obra eƒ w razie ewentualnego wypadku. Poprawnie wyregulowana taêma pasa powinna przechodziç pomi dzy ramieniem a biodrem. Do regulacji wysokoêci mocowania przednich pasów bezpieczeƒstwa s u y suwak, który mo e byç ustawiony w jednej z mo liwych pozycji. Aby wyregulowaç wysokoêç mocowania przednich pasów bezpieczeƒstwa, nale y przesunàç w gór lub w dó uchwyt mechanizmu blokowania (A-rys. 47), przesuwajàc jednoczeênie suwak (B) w najlepszà mo liwà pozycj. Po wyregulowaniu zawsze sprawdziç, czy suwak (B-rys. 47) jest prawid owo zablokowany w jednej ze swoich pozycji. Pociàgnàç zawsze, przy uchwycie (A-rys. 47) zwolnionym za suwak i sprawdziç, czy mechanizm regulacji zosta prawid owo zablokowany w jednej ze swoich stabilnych pozycji. POZNAWANIE SAMOCHODU A0A0049b A0A0046b OGRANICZNIKI OBCIÑ ENIA Aby zwi kszyç bezpieczeƒstwo bierne, wewnàtrz zwijaczy pasów bezpieczeƒstwa umieszczony jest ogranicznik obcià enia. Umo liwia on kontrolowane cofanie pasa w sposób pozwalajàcy na regulowanie si y dzia ajàcej na bark podczas blokowania pasa. rys. 46 rys

32 POZNAWANIE SAMOCHODU NAPINACZE PASÓW BEZPIECZE STWA Aby zapewniç skuteczniejsze dzia anie pasów bezpieczeƒstwa, Alfa 147 wyposa ona zosta a w napinacze pasów bezpieczeƒstwa. Urzàdzenia te rozpoznajà poprzez czujnik, e samochód jest w trakcie zderzenia i cofajà o kilka centymetrów ta- Êm pasa. W ten sposób zapewnione jest dok adne przyleganie pasa do cia a zanim rozpocznie si akcja zatrzymywania. Po uruchomieniu napinacza pas zostaje zablokowany. TaÊmy pasa nie wolno regenerowaç, je eli napinacz zosta uruchomiony i pas zablokowany. UWAGA Aby dzia anie napinacza pasa by o maksymalnie skuteczne, pas bezpieczeƒstwa powinien ÊciÊle przylegaç do klatki piersiowej i bioder. Napinacze sà aktywne tylko wtedy gdy zaczepy pasów bezpieczeƒstwa sà prawid owo w o one do gniazd. Po uruchomieniu napinacza pasa bezpieczeƒstwa wydziela si niewielka iloêç dymu. Dym ten nie jest szkodliwy i nie oznacza poczàtku po aru. Napinacz pasa nie wymaga adnych regulacji mechanicznych, ani smarowania. Ka da modyfikacja oryginalnego mechanizmu spowoduje jego uszkodzenie. Je eli w wyniku nieprzewidzianych zdarzeƒ (powodzie, sztormy itd.), mechanizm napinacza pasa zostanie zamoczony lub zabrudzony b otem, nale y bezwzgl dnie go wymieniç. Napinacz pasa mo e byç u yty tylko jeden raz. Po wypadku i uruchomieniu napinacza zwróciç si do ASO Alfa Romeo w celu jego wymiany. Trwa oêç napinacza pasa bezpieczeƒstwa wynosi 10 lat od daty produkcji podanej na samoprzylepnej etykiecie. Po up ywie tego terminu, nale y go wymieniç. Mocne uderzenia, wibracje lub nagrzanie powierzchni wokó napinacza (powy ej 100 C przez ponad szeêç godzin) mogà spowodowaç jego uruchomienie. Wibracje spowodowane nierównà nawierzchnià jezdni, dziurami w jezdni, lub nag ym najechaniem na kraw nik itp. nie spowodujà uruchomienia napinacza pasa bezpieczeƒstwa. Je eli jednak pojawià si wàtpliwoêci co do jego funkcjonowania, nale y zwróciç si do ASO Alfa Romeo w celu sprawdzenia dzia ania napinacza. 30
