1 Instrukcja obsługi Klasa SLK

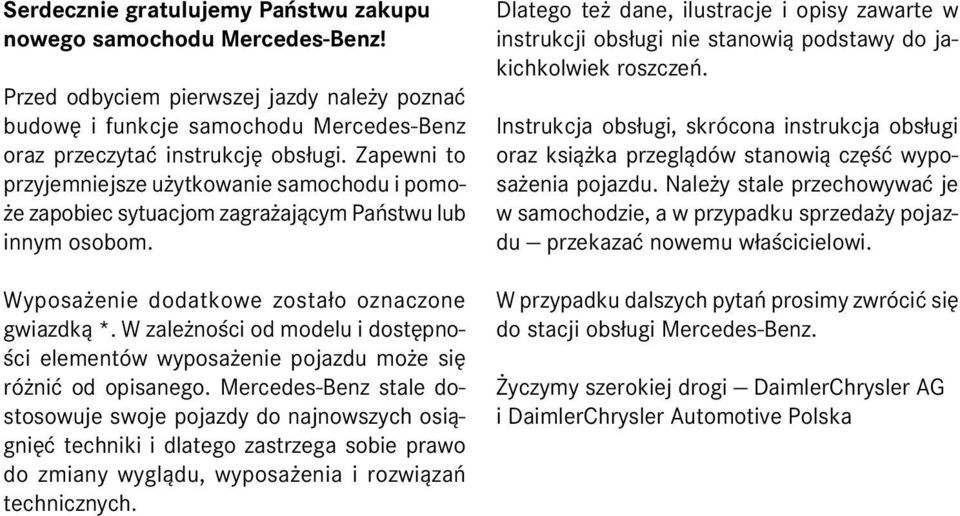

2 Spis treœci Serdecznie gratulujemy Pañstwu zakupu nowego samochodu Mercedes-Benz! Przed odbyciem pierwszej jazdy nale y poznaæ budowê i funkcje samochodu Mercedes-Benz oraz przeczytaæ instrukcjê obs³ugi. Zapewni to przyjemniejsze u ytkowanie samochodu i pomo- e zapobiec sytuacjom zagra aj¹cym Pañstwu lub innym osobom. Wyposa enie dodatkowe zosta³o oznaczone gwiazdk¹ *. W zale noœci od modelu i dostêpnoœci elementów wyposa enie pojazdu mo e siê ró niæ od opisanego. Mercedes-Benz stale dostosowuje swoje pojazdy do najnowszych osi¹gniêæ techniki i dlatego zastrzega sobie prawo do zmiany wygl¹du, wyposa enia i rozwi¹zañ technicznych. Dlatego te dane, ilustracje i opisy zawarte w instrukcji obs³ugi nie stanowi¹ podstawy do jakichkolwiek roszczeñ. Instrukcja obs³ugi, skrócona instrukcja obs³ugi oraz ksi¹ ka przegl¹dów stanowi¹ czêœæ wyposa enia pojazdu. Nale y stale przechowywaæ je w samochodzie, a w przypadku sprzeda y pojazdu przekazaæ nowemu w³aœcicielowi. W przypadku dalszych pytañ prosimy zwróciæ siê do stacji obs³ugi Mercedes-Benz. yczymy szerokiej drogi DaimlerChrysler AG i DaimlerChrysler Automotive Polska

3 Spis treœci

4 Spis treœci Wstêp Zawartoœæ niniejszej Instrukcji Symbole Ochrona œrodowiska Bezpieczeñstwo eksploatacji Eksploatacja zgodna z przeznaczeniem Na pierwszy rzut oka Kokpit Zestaw wskaÿników Kierownica wielofunkcyjna Konsola œrodkowa Czêœæ górna Czêœæ dolna Panel obs³ugi w dachu Panel obs³ugi w drzwiach Pierwsza jazda Otwieranie Otwieranie za pomoc¹ kluczyka Ustawienia Foteli Kierownica Lusterka Jazda Zapinanie pasów bezpieczeñstwa Uruchamianie Hamulec pomocniczy Ruszanie z miejsca W³¹czanie œwiate³ Kierunkowskazy Wycieraczki Parkowanie i zamykanie pojazdu Hamulec pomocniczy Wy³¹czanie silnika Zamykanie Bezpieczeñstwo Bezpieczeñstwo podró nych Poduszki powietrzne Pasy bezpieczeñstwa Dzieci w samochodzie Uk³ady bezpieczeñstwa jazdy ABS BAS ESP Zabezpieczenia przed kradzie ¹ Blokada uruchamiania silnika Zabezpieczenie przed w³amaniem i kradzie ¹* Zabezpieczenie przed odholowaniem Zabezpieczenie wnêtrza pojazdu*

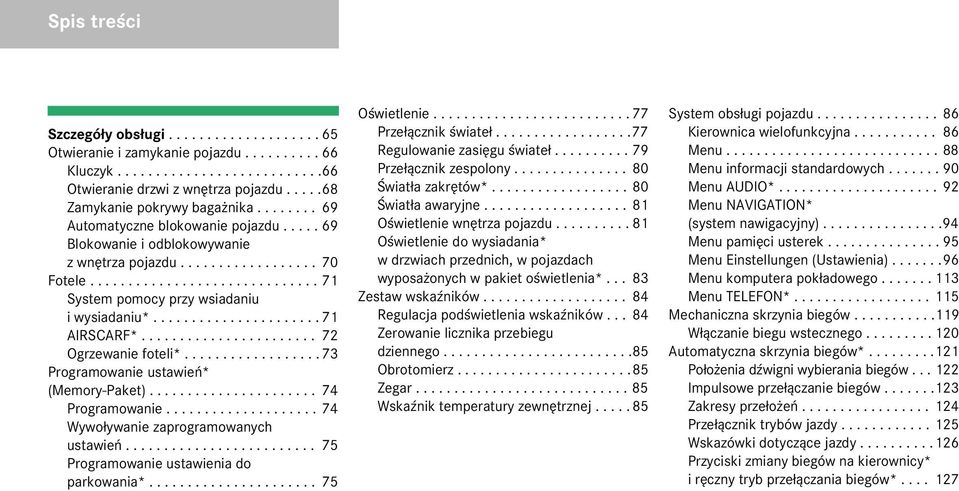

5 Spis treœci Szczegó³y obs³ugi Otwieranie i zamykanie pojazdu Kluczyk Otwieranie drzwi z wnêtrza pojazdu Zamykanie pokrywy baga nika Automatyczne blokowanie pojazdu Blokowanie i odblokowywanie z wnêtrza pojazdu Fotele System pomocy przy wsiadaniu i wysiadaniu* AIRSCARF* Ogrzewanie foteli* Programowanie ustawieñ* (Memory-Paket) Programowanie Wywo³ywanie zaprogramowanych ustawieñ Programowanie ustawienia do parkowania* Oœwietlenie Prze³¹cznik œwiate³ Regulowanie zasiêgu œwiate³ Prze³¹cznik zespolony Œwiat³a zakrêtów* Œwiat³a awaryjne Oœwietlenie wnêtrza pojazdu Oœwietlenie do wysiadania* w drzwiach przednich, w pojazdach wyposa onych w pakiet oœwietlenia* Zestaw wskaÿników Regulacja podœwietlenia wskaÿników Zerowanie licznika przebiegu dziennego Obrotomierz Zegar WskaŸnik temperatury zewnêtrznej System obs³ugi pojazdu Kierownica wielofunkcyjna Menu Menu informacji standardowych Menu AUDIO* Menu NAVIGATION* (system nawigacyjny) Menu pamiêci usterek Menu Einstellungen (Ustawienia) Menu komputera pok³adowego Menu TELEFON* Mechaniczna skrzynia biegów W³¹czanie biegu wstecznego Automatyczna skrzynia biegów* Po³o enia dÿwigni wybierania biegów Impulsowe prze³¹czanie biegów Zakresy prze³o eñ Prze³¹cznik trybów jazdy Wskazówki dotycz¹ce jazdy Przyciski zmiany biegów na kierownicy* i rêczny tryb prze³¹czania biegów*

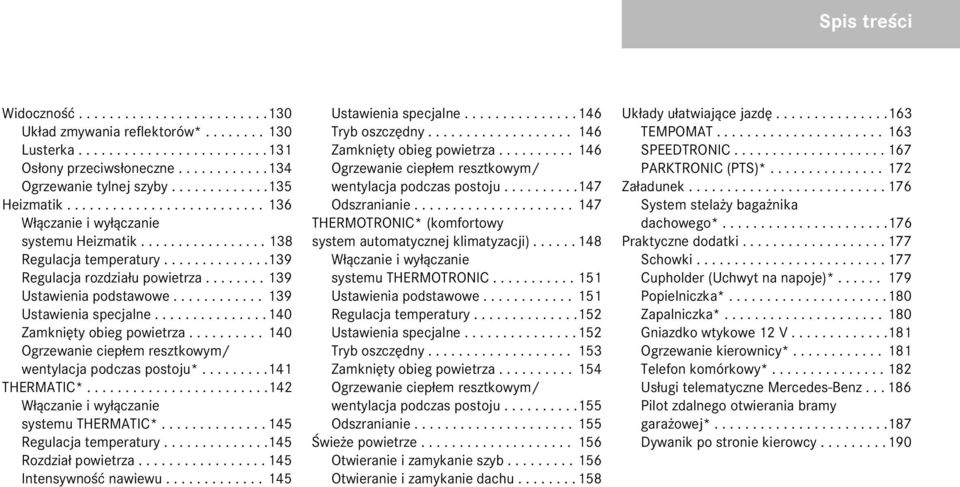

6 Spis treœci Widocznoœæ Uk³ad zmywania reflektorów* Lusterka Os³ony przeciws³oneczne Ogrzewanie tylnej szyby Heizmatik W³¹czanie i wy³¹czanie systemu Heizmatik Regulacja temperatury Regulacja rozdzia³u powietrza Ustawienia podstawowe Ustawienia specjalne Zamkniêty obieg powietrza Ogrzewanie ciep³em resztkowym/ wentylacja podczas postoju* THERMATIC* W³¹czanie i wy³¹czanie systemu THERMATIC* Regulacja temperatury Rozdzia³ powietrza Intensywnoœæ nawiewu Ustawienia specjalne Tryb oszczêdny Zamkniêty obieg powietrza Ogrzewanie ciep³em resztkowym/ wentylacja podczas postoju Odszranianie THERMOTRONIC* (komfortowy system automatycznej klimatyzacji) W³¹czanie i wy³¹czanie systemu THERMOTRONIC Ustawienia podstawowe Regulacja temperatury Ustawienia specjalne Tryb oszczêdny Zamkniêty obieg powietrza Ogrzewanie ciep³em resztkowym/ wentylacja podczas postoju Odszranianie Œwie e powietrze Otwieranie i zamykanie szyb Otwieranie i zamykanie dachu Uk³ady u³atwiaj¹ce jazdê TEMPOMAT SPEEDTRONIC PARKTRONIC (PTS)* Za³adunek System stela y baga nika dachowego* Praktyczne dodatki Schowki Cupholder (Uchwyt na napoje)* Popielniczka* Zapalniczka* Gniazdko wtykowe 12 V Ogrzewanie kierownicy* Telefon komórkowy* Us³ugi telematyczne Mercedes-Benz Pilot zdalnego otwierania bramy gara owej* Dywanik po stronie kierowcy

7 Spis treœci Eksploatacja Pierwsze 1500 km Tankowanie Benzyna (EN 228) Komora silnika Pokrywa komory silnika Olej silnikowy Poziom oleju w automatycznej skrzyni biegów* P³yn ch³odz¹cy Uk³ad spryskiwaczy szyb, uk³ad zmywania reflektorów* Opony i ko³a Wa ne zasady Kierunek obrotu Uk³ad jazdy awaryjnej MOExtended* Ciœnienie powietrza w oponach Zamiana kó³ Eksploatacja zimowa Opony zimowe añcuchy przeciwœnie ne Pokonywanie przeszkód wodnych na drodze Podró e zagraniczne Obs³uga techniczna Ukrywanie wskaÿnika obs³ugi Przekroczenie terminu obs³ugi Wyœwietlanie terminu obs³ugi Zerowanie wskaÿnika obs³ugi Odczytywanie kodu warsztatu Wprowadzanie terminów Konserwacja Myjnie samochodowe Konserwacja zewnêtrzna pojazdu Konserwacja wnêtrza pojazdu Praktyczne rady Gdzie mo na znaleÿæ Trójk¹t ostrzegawczy Gaœnica* Apteczka Zestaw narzêdzi, zestaw TIREFIT, podnoœnik i sk³adane ko³o zapasowe* Rozk³adanie klina do kó³* Komunikaty na wyœwietlaczu Komunikaty tekstowe Komunikaty wyra one symbolami Co zrobiæ, gdy Automatyczna skrzynia biegów* Kluczyk Wycieraczki Podnoœniki szyb Lampki w prze³¹cznikach i przyciskach Lampki kontrolne i ostrzegawcze w zestawie wskaÿników Otwieranie/zamykanie w sytuacji awaryjnej Otwieranie pojazdu Zamykanie pojazdu Rêczne odblokowywanie po³o enia parkingowego w pojazdach z automatyczn¹ skrzyni¹ biegów* Wymiana baterii Kluczyk Wymiana arówek Wymiana arówek w œwiat³ach przednich Wymiana arówek œwiate³ tylnych Oœwietlenie tablicy rejestracyjnej

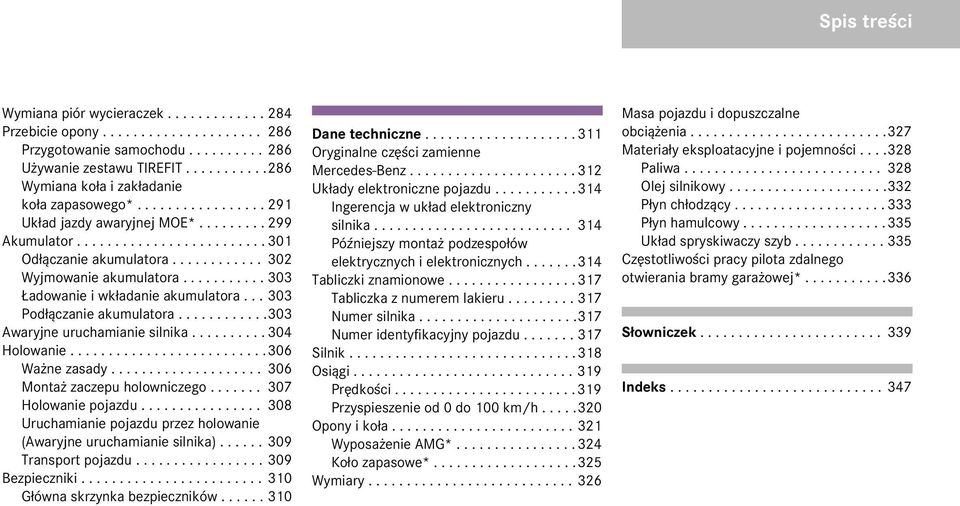

8 Spis treœci Wymiana piór wycieraczek Przebicie opony Przygotowanie samochodu U ywanie zestawu TIREFIT Wymiana ko³a i zak³adanie ko³a zapasowego* Uk³ad jazdy awaryjnej MOE* Akumulator Od³¹czanie akumulatora Wyjmowanie akumulatora adowanie i wk³adanie akumulatora Pod³¹czanie akumulatora Awaryjne uruchamianie silnika Holowanie Wa ne zasady Monta zaczepu holowniczego Holowanie pojazdu Uruchamianie pojazdu przez holowanie (Awaryjne uruchamianie silnika) Transport pojazdu Bezpieczniki G³ówna skrzynka bezpieczników Dane techniczne Oryginalne czêœci zamienne Mercedes-Benz Uk³ady elektroniczne pojazdu Ingerencja w uk³ad elektroniczny silnika PóŸniejszy monta podzespo³ów elektrycznych i elektronicznych Tabliczki znamionowe Tabliczka z numerem lakieru Numer silnika Numer identyfikacyjny pojazdu Silnik Osi¹gi Prêdkoœci Przyspieszenie od 0 do 100 km/h Opony i ko³a Wyposa enie AMG* Ko³o zapasowe* Wymiary Masa pojazdu i dopuszczalne obci¹ enia Materia³y eksploatacyjne i pojemnoœci Paliwa Olej silnikowy P³yn ch³odz¹cy P³yn hamulcowy Uk³ad spryskiwaczy szyb Czêstotliwoœci pracy pilota zdalnego otwierania bramy gara owej* S³owniczek Indeks

9 Spis treœci 8

10 Wstêp? Zawartoœæ niniejszej instrukcji Instrukcja obs³ugi ma za zadanie wspieraæ u ytkowników pojazdów we wszystkich sytuacjach zwi¹zanych z u ytkowaniem samochodu. Aby u³atwiæ szybkie odnajdywanie potrzebnych informacji, ka dy rozdzia³ oznaczono innym kolorem. Na pierwszy rzut oka Rozdzia³ ten zawiera przegl¹d wszystkich elementów wyposa enia obs³ugiwanych z fotela kierowcy. Pierwsza jazda Ten rozdzia³ zawiera wszystkie informacje, z którymi nale y siê zapoznaæ przed pierwsz¹ jazd¹. Jeœli u ytkownik nie jeÿdzi³ wczeœniej pojazdami Mercedes-Benz, zaleca siê najpierw przeczytaæ ten rozdzia³. Bezpieczeñstwo Ten rozdzia³ zawiera opis zagadnieñ zwi¹zanych z bezpieczeñstwem jazdy. Szczegó³y obs³ugi Ten rozdzia³ zawiera szczegó³owe informacje o wyposa eniu pojazdu. Stanowi on uzupe³nienie rozdzia³u Pierwsza jazda i zawiera tak e opis innowacji technicznych. Ten rozdzia³ jest najbardziej interesuj¹cy dla osób, które zapozna³y siê ju z podstawowymi funkcjami pojazdu. Eksploatacja W tym rozdziale znajduj¹ siê wszystkie informacje dotycz¹ce eksploatacji pojazdu. Zawartoœæ niniejszej instrukcji Praktyczne rady Ten rozdzia³ zawiera szereg praktycznych rad pomocnych przy rozwi¹zywaniu ewentualnych problemów. Dane techniczne Ten rozdzia³ zawiera wszystkie wa niejsze dane techniczne pojazdu. Spisy i indeksy S³owniczek zawiera objaœnienia najwa niejszych terminów technicznych. Spis treœci i indeks umo liwiaj¹ szybkie odnalezienie potrzebnych informacji. Na dokumentacjê pojazdu sk³adaj¹ siê nastêpuj¹ce instrukcje: niniejsza Instrukcja obs³ugi skrócona Instrukcja obs³ugi Ksi¹ ka obs³ugi 9

11 Wstêp Symbole? Symbole W niniejszej instrukcji obs³ugi zastosowano nastêpuj¹ce oznaczenia: Wskazówka ekologiczna H u Ten symbol oznacza, e nale y wykonaæ jak¹œ czynnoœæ. * Gwiazdka oznacza wyposa enie dodatkowe. Poniewa nie wszystkie modele maj¹ to samo wyposa enie seryjne, wyposa enie Pañstwa pojazdu mo e odbiegaæ od niektórych opisów i ilustracji. Ostrze enie Ostrze enie zwraca uwagê na mo liwe zagro enia zdrowia lub ycia. G Wskazówka ekologiczna zawiera porady zwi¹zane z ochron¹ œrodowiska.! Ten symbol zwraca uwagê na mo liwoœæ uszkodzenia pojazdu. i Ten symbol oznacza porady lub dodatkowe informacje. u Seria symboli oznacza seriê czynnoœci. ww w strona Symbol kontynuacji oznacza czynnoœæ, której opis jest kontynuowany na nastêpnej stronie. Ten symbol wskazuje stronê, na której mo na znaleÿæ dodatkowe informacje na dany temat. -> Strza³ka w s³owniczku oznacza, e nastêpuj¹cy po niej termin jest równie objaœniony. Komunikat Tak¹ czcionk¹ drukowana jest treœæ komunikatu na wyœwietlaczu wielofunkcyjnym. 10

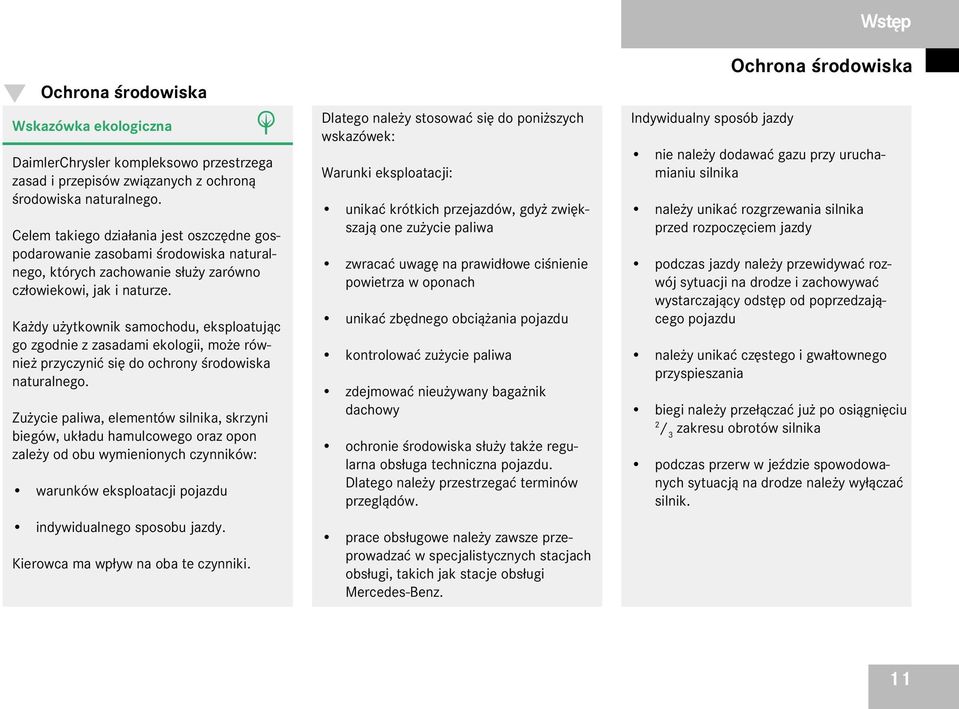

12 Wstêp? Ochrona œrodowiska Wskazówka ekologiczna H DaimlerChrysler kompleksowo przestrzega zasad i przepisów zwi¹zanych z ochron¹ œrodowiska naturalnego. Celem takiego dzia³ania jest oszczêdne gospodarowanie zasobami œrodowiska naturalnego, których zachowanie s³u y zarówno cz³owiekowi, jak i naturze. Ka dy u ytkownik samochodu, eksploatuj¹c go zgodnie z zasadami ekologii, mo e równie przyczyniæ siê do ochrony œrodowiska naturalnego. Zu ycie paliwa, elementów silnika, skrzyni biegów, uk³adu hamulcowego oraz opon zale y od obu wymienionych czynników: warunków eksploatacji pojazdu indywidualnego sposobu jazdy. Kierowca ma wp³yw na oba te czynniki. Dlatego nale y stosowaæ siê do poni szych wskazówek: Warunki eksploatacji: unikaæ krótkich przejazdów, gdy zwiêkszaj¹ one zu ycie paliwa zwracaæ uwagê na prawid³owe ciœnienie powietrza w oponach unikaæ zbêdnego obci¹ ania pojazdu kontrolowaæ zu ycie paliwa zdejmowaæ nieu ywany baga nik dachowy ochronie œrodowiska s³u y tak e regularna obs³uga techniczna pojazdu. Dlatego nale y przestrzegaæ terminów przegl¹dów. prace obs³ugowe nale y zawsze przeprowadzaæ w specjalistycznych stacjach obs³ugi, takich jak stacje obs³ugi Mercedes-Benz. Indywidualny sposób jazdy Ochrona œrodowiska nie nale y dodawaæ gazu przy uruchamianiu silnika nale y unikaæ rozgrzewania silnika przed rozpoczêciem jazdy podczas jazdy nale y przewidywaæ rozwój sytuacji na drodze i zachowywaæ wystarczaj¹cy odstêp od poprzedzaj¹cego pojazdu nale y unikaæ czêstego i gwa³townego przyspieszania biegi nale y prze³¹czaæ ju po osi¹gniêciu 2 / 3 zakresu obrotów silnika podczas przerw w jeÿdzie spowodowanych sytuacj¹ na drodze nale y wy³¹czaæ silnik. 11

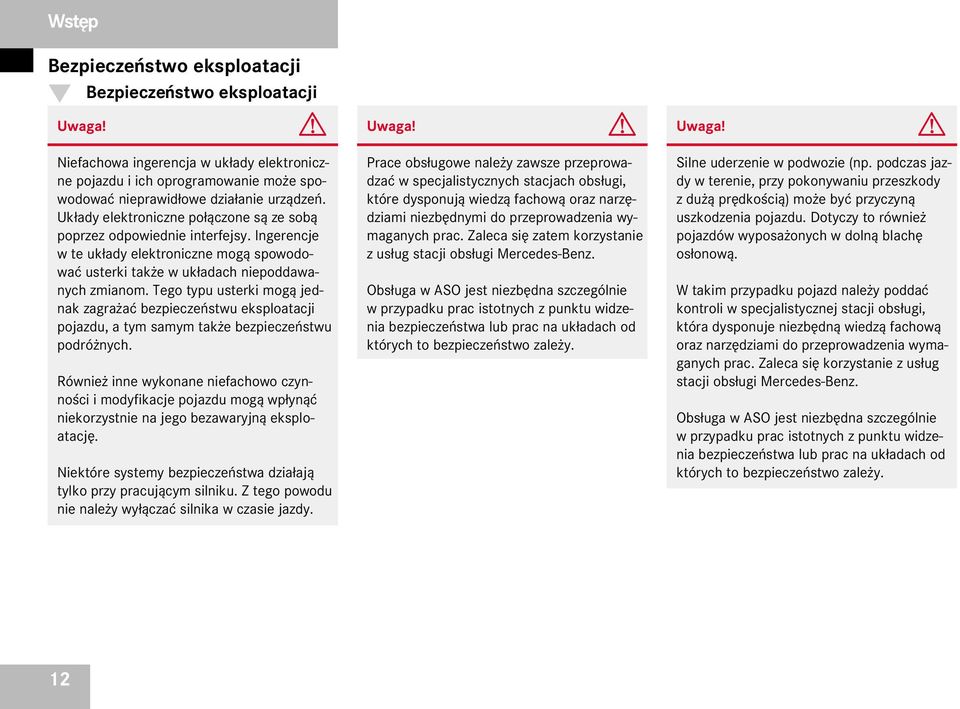

13 Wstêp Bezpieczeñstwo eksploatacji? Bezpieczeñstwo eksploatacji Uwaga! G Uwaga! G Uwaga! G Niefachowa ingerencja w uk³ady elektroniczne pojazdu i ich oprogramowanie mo e spowodowaæ nieprawid³owe dzia³anie urz¹dzeñ. Uk³ady elektroniczne po³¹czone s¹ ze sob¹ poprzez odpowiednie interfejsy. Ingerencje w te uk³ady elektroniczne mog¹ spowodowaæ usterki tak e w uk³adach niepoddawanych zmianom. Tego typu usterki mog¹ jednak zagra aæ bezpieczeñstwu eksploatacji pojazdu, a tym samym tak e bezpieczeñstwu podró nych. Równie inne wykonane niefachowo czynnoœci i modyfikacje pojazdu mog¹ wp³yn¹æ niekorzystnie na jego bezawaryjn¹ eksploatacjê. Niektóre systemy bezpieczeñstwa dzia³aj¹ tylko przy pracuj¹cym silniku. Z tego powodu nie nale y wy³¹czaæ silnika w czasie jazdy. Prace obs³ugowe nale y zawsze przeprowadzaæ w specjalistycznych stacjach obs³ugi, które dysponuj¹ wiedz¹ fachow¹ oraz narzêdziami niezbêdnymi do przeprowadzenia wymaganych prac. Zaleca siê zatem korzystanie z us³ug stacji obs³ugi Mercedes-Benz. Obs³uga w ASO jest niezbêdna szczególnie w przypadku prac istotnych z punktu widzenia bezpieczeñstwa lub prac na uk³adach od których to bezpieczeñstwo zale y. Silne uderzenie w podwozie (np. podczas jazdy w terenie, przy pokonywaniu przeszkody z du ¹ prêdkoœci¹) mo e byæ przyczyn¹ uszkodzenia pojazdu. Dotyczy to równie pojazdów wyposa onych w doln¹ blachê os³onow¹. W takim przypadku pojazd nale y poddaæ kontroli w specjalistycznej stacji obs³ugi, która dysponuje niezbêdn¹ wiedz¹ fachow¹ oraz narzêdziami do przeprowadzenia wymaganych prac. Zaleca siê korzystanie z us³ug stacji obs³ugi Mercedes-Benz. Obs³uga w ASO jest niezbêdna szczególnie w przypadku prac istotnych z punktu widzenia bezpieczeñstwa lub prac na uk³adach od których to bezpieczeñstwo zale y. 12

14 Wstêp Bezpieczeñstwo eksploatacji Eksploatacja zgodna z przeznaczeniem Podczas korzystania z pojazdu nale y przestrzegaæ: wskazówek dotycz¹cych bezpieczeñstwa zawartych w instrukcji wskazówek zawartych w niniejszej Instrukcji w rozdziale Dane techniczne przepisów ruchu drogowego przepisów o dopuszczeniu pojazdów do ruchu drogowego. Uwaga! G Pojazd zaopatrzony jest w ró ne naklejki ostrzegawcze. Ostrzegaj¹ one przed ewentualnymi zagro eniami. Dlatego naklejek tych nie nale y usuwaæ, chyba e jest to wyraÿnie dozwolone na naklejce. Je eli naklejki ostrzegawcze zostan¹ usuniête, u ytkownicy nie bêd¹ ostrzegani przed niebezpieczeñstwem i mog¹ odnieœæ obra enia. 13

15 Wstêp 14

16 Na pierwszy rzut oka Kokpit Zestaw wskaÿników Kierownica wielofunkcyjna Konsola œrodkowa Panel obs³ugi w dachu Panel obs³ugi w drzwiach 15

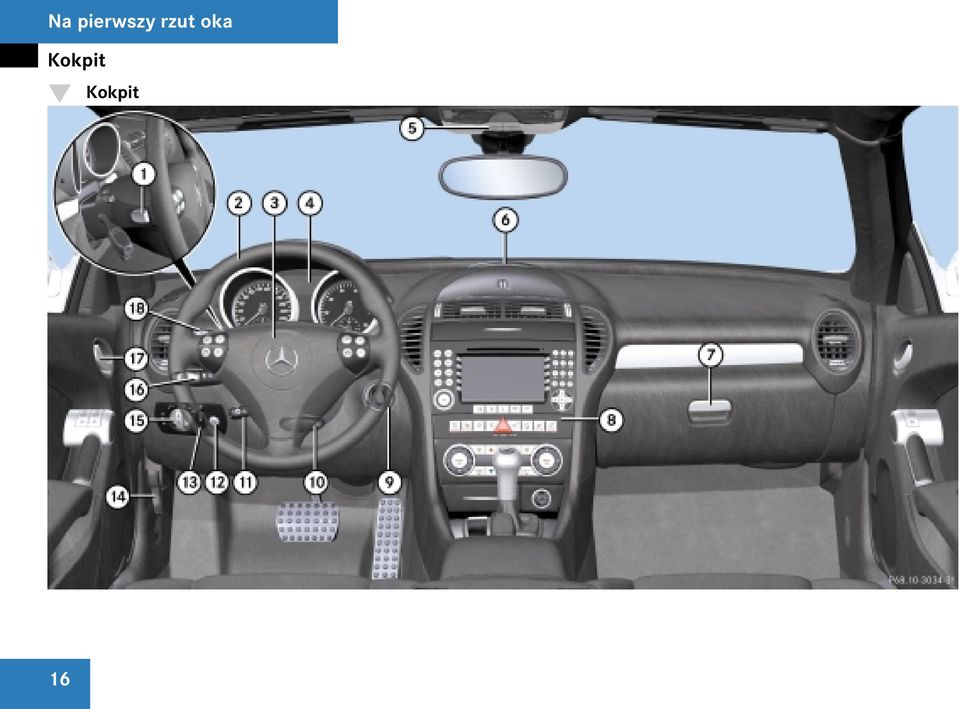

17 Na pierwszy rzut oka Kokpit? Kokpit 16

18 Na pierwszy rzut oka Kokpit Funkcja Strona Funkcja Strona Funkcja Strona 1 Zmiana biegów za pomoc¹ 127 kierownicy* w przypadku pojazdów z automatyczn¹ skrzyni¹ biegów* 2 Kierownica wielofunkcyjna 20, 86 3 Klakson 4 Zestaw wskaÿników 18, 84 5 Panel obs³ugi w dachu 27 6 WskaŸnik ostrzegawczy 173 uk³adu PARKTRONIC* 7 Otwieranie schowka 177 w tablicy rozdzielczej 8 Konsola œrodkowa 21 9 Stacyjka 27 a b Mechaniczna regulacja kierownicy 31 Elektryczna regulacja kierownicy* W³¹czanie/wy³¹czanie 31 ogrzewania kierownicy* 181 c Zmywanie reflektorów* 130 d Regulowanie zasiêgu œwiate³ 79 e Otwieranie pokrywy komory silnika 195 f Prze³¹cznik œwiate³ 39, 77 g Prze³¹cznik zespolony Œwiat³a drogowe 39 Kierunkowskazy 40 Wycieraczki 41 h Panel obs³ugi w drzwiach 24 j DŸwignia TEMPOMAT-u TEMPOMAT 163 SPEEDTRONIC

19 Na pierwszy rzut oka Zestaw wskaÿników? Zestaw wskaÿników 18

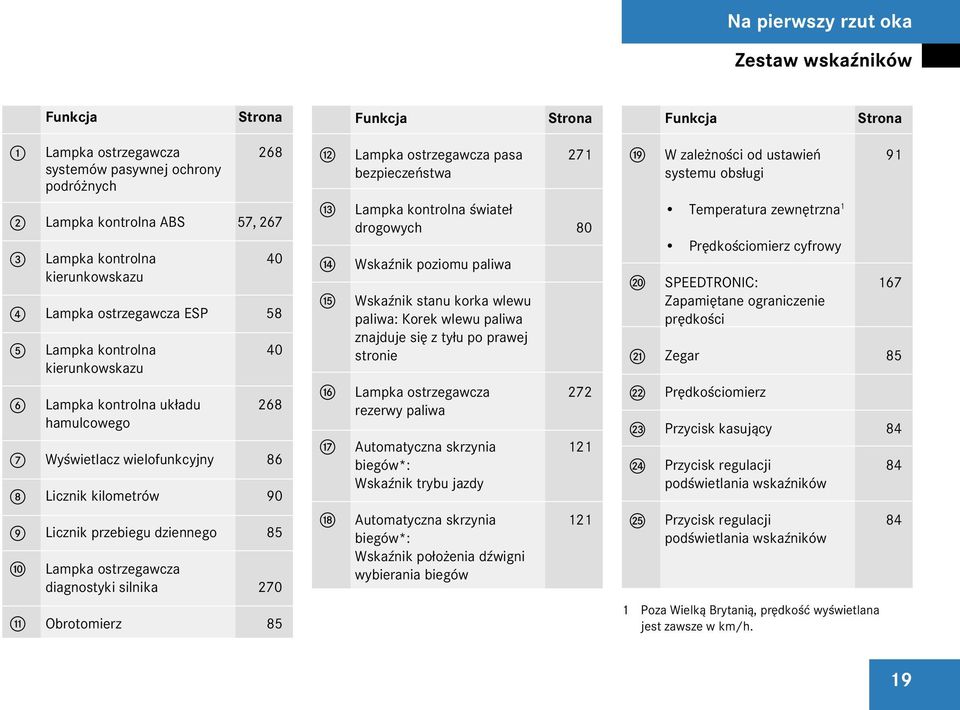

20 Na pierwszy rzut oka Zestaw wskaÿników Funkcja Strona Funkcja Strona Funkcja Strona 1 Lampka ostrzegawcza 268 systemów pasywnej ochrony podró nych 2 Lampka kontrolna ABS 57, Lampka kontrolna 40 kierunkowskazu 4 Lampka ostrzegawcza ESP 58 5 Lampka kontrolna 40 kierunkowskazu 6 Lampka kontrolna uk³adu 268 hamulcowego 7 Wyœwietlacz wielofunkcyjny 86 8 Licznik kilometrów 90 9 Licznik przebiegu dziennego 85 a Lampka ostrzegawcza diagnostyki silnika 270 b Obrotomierz 85 c Lampka ostrzegawcza pasa 271 bezpieczeñstwa d e f Lampka kontrolna œwiate³ drogowych 80 WskaŸnik poziomu paliwa WskaŸnik stanu korka wlewu paliwa: Korek wlewu paliwa znajduje siê z ty³u po prawej stronie g Lampka ostrzegawcza 272 rezerwy paliwa h Automatyczna skrzynia 121 biegów*: WskaŸnik trybu jazdy j Automatyczna skrzynia 121 biegów*: WskaŸnik po³o enia dÿwigni wybierania biegów k W zale noœci od ustawieñ 91 systemu obs³ugi Temperatura zewnêtrzna 1 Prêdkoœciomierz cyfrowy l SPEEDTRONIC: 167 Zapamiêtane ograniczenie prêdkoœci m Zegar 85 n Prêdkoœciomierz o Przycisk kasuj¹cy 84 p Przycisk regulacji 84 podœwietlania wskaÿników q Przycisk regulacji 84 podœwietlania wskaÿników 1 Poza Wielk¹ Brytani¹, prêdkoœæ wyœwietlana jest zawsze w km/h. 19

21 Na pierwszy rzut oka Kierownica wielofunkcyjna? Kierownica wielofunkcyjna Funkcja Strona Funkcja 1 Wyœwietlacz wielofunkcyjny 86 Sterowanie systemem 86 obs³ugi pojazdu 2 Wybór podmenu lub regulacja g³oœnoœci 4 Przejœcie w menu j do przodu k do ty³u 5 Zmiana menu æ Przejœcie do wy szego poziomu/zwiêkszenie g³oœnoœci ç Przejœcie do ni szego poziomu/zmniejszenie g³oœnoœci 3 Korzystanie z telefonu s Odbieranie po³¹czenia Wybranie numeru t Zakoñczenie po³¹czenia Odrzucenie przychodz¹cego po³¹czenia è ÿ è do przodu ÿ do ty³u 20

22 Na pierwszy rzut oka Konsola œrodkowa? Konsola œrodkowa Czêœæ górna Funkcja Strona Funkcja Strona Funkcja Strona 1 Otwieranie schowka 179 Otwieranie uchwytu na napoje* Obs³uga systemu COMAND APS* lub systemu audio* zosta³a opisana w osobnej Instrukcji obs³ugi 3 W³¹czanie i wy³¹czanie 72 systemu AIRSCARF* fotela pasa era obok kierowcy 4 W³¹czanie/wy³¹czanie 73 ogrzewania fotela* pasa era 5 Wy³¹czanie uk³adu 175 PARKTRONIC* 6 Prze³¹cznik zamka 70 centralnego otwarcie 7 W³¹czanie/wy³¹czanie œwiate³ 81 awaryjnych 8 Prze³¹cznik zamka centralnego zamkniêcie 70 9 W³¹czanie/wy³¹czanie uk³adu ESP 58 a W³¹czanie/wy³¹czanie ogrzewania fotela* kierowcy 73 b W³¹czanie/wy³¹czanie systemu 72 AIRSCARF* fotela kierowcy c Lampka kontrolna poduszki 56 powietrznej pasa era d Obs³uga systemu automatycz- 136 nego ogrzewania Heizmatik Obs³uga uk³adu THERMATIC* 142 Obs³uga uk³adu 148 THERMOTRONIC* Ogrzewanie szyby tylnej 135 w³¹czanie/wy³¹czanie e Obs³uga zapalniczki* 180 f Otwieranie/zamykanie 180 popielniczki* i albo Otwieranie/zamykanie schowka 180 W zale noœci od wyposa enia pojazdu rozmieszczenie przycisków mo e siê ró niæ od przedstawionego. 21

23 Na pierwszy rzut oka Konsola œrodkowa Czêœæ dolna Funkcja Strona Funkcja Strona 1 Rêczna skrzynia biegów: 119 dÿwignia wybierania biegów Automatyczna skrzynia 121 biegów*: dÿwignia wybierania biegów 2 Zabezpieczenie wnêtrza pojazdu* wy³¹czanie 63 3 Prze³¹cznik steruj¹cy dachem Zabezpieczenie przed 61 w³amaniem i kradzie ¹* Wy³¹czanie zabezpieczenia 62 przed odholowaniem* 5 Hamulec pomocniczy 37, 43 6 Otwieranie schowka Wybór prawego lusterka 32 zewnêtrznego 8 Elektryczne sk³adanie/ 132 rozk³adanie* lusterek zewnêtrznych 9 Wybór lewego lusterka 32 zewnêtrznego a Przycisk regulacji lusterek 32 zewnêtrznych b Automatyczna skrzynia 125 biegów*: wybór trybu jazdy i W zale noœci od wyposa enia pojazdu rozmieszczenie przycisków mo e siê ró niæ od przedstawionego. Otwieranie schowka na 178 telefon* 22

24 ? Panel obs³ugi w dachu Funkcja Strona Na pierwszy rzut oka Panel obs³ugi w dachu 1 W³¹czanie/wy³¹czanie 81 oœwietlenia wnêtrza pojazdu 2 W³¹czanie/wy³¹czanie 81 automatycznego trybu oœwietlenia wnêtrza pojazdu 3 W³¹czanie/wy³¹czanie 81 prawej lampki do czytania 4 Przyciski do zdalnego 187 otwierania bramy gara owej* 5 Lusterko wewnêtrzne 32, W³¹czanie/wy³¹czanie lewej 83 lampki do czytania 23

25 Na pierwszy rzut oka Panel obs³ugi w drzwiach Funkcja Strona 1 Otwieranie drzwi 68 2 Otwieranie/zamykanie 156 bocznych szyb z prawej strony 3 Otwieranie/zamykanie szyb 156 bocznych z lewej strony 24

26 Pierwsza jazda Otwieranie Ustawienia Jazda Parkowanie i zamykanie pojazdu 25

27 Pierwsza jazda Otwieranie Rozdzia³ Pierwsza jazda stanowi streszczenie informacji dotycz¹cych podstawowych funkcji pojazdu. Rozdzia³ ten nale y przeczytaæ w ca³oœci. Dotyczy to szczególnie u ytkowników, którzy nie jeÿdzili wczeœniej pojazdami Mercedes-Benz. Dla u ytkowników, którzy ju znaj¹ opisane tu funkcje podstawowe, przydatne bêd¹ dalsze informacje zawarte w rozdziale Szczegó³y obs³ugi. Odsy³acze do odpowiednich stron znajduj¹ siê na koñcu ka dego podrozdzia³u.? Otwieranie Otwieranie za pomoc¹ kluczyka Kluczyk z pilotem 1 Przycisk blokowania 2 Š Przycisk otwierania pokrywy baga nika 3 Š Przycisk odblokowywania u Nacisn¹æ przycisk odblokowywania 3 Œ na kluczyku. Kierunkowskazy zaœwiec¹ przez krótk¹ chwilê. Przyciski blokowania drzwi unosz¹ siê. u Mo na teraz wsi¹œæ do pojazdu i w³o yæ kluczyk do stacyjki. i Po otwarciu drzwi nastêpuje lekkie opuszczenie szyb po danej stronie. Po zamkniêciu drzwi szyby podnosz¹ siê ponownie. 26

28 Pierwsza jazda Otwieranie Po³o enia stacyjki 0 Wyjmowanie kluczyka 1 Zasilanie niektórych odbiorników pr¹du, np. regulacji foteli 2 W³¹czony zap³on (zasilanie wszystkich odbiorników pr¹du); po³o enie do jazdy 3 Uruchamianie silnika Wiêcej informacji na ten temat mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 66). 27

29 Pierwsza jazda Ustawienia? Ustawienia Fotele W zale noœci od wyposa enia pojazdu regulacja foteli odbywa siê rêcznie lub elektrycznie*. Uwaga! G Regulacji fotela kierowcy nale y dokonywaæ tylko podczas postoju. W przeciwnym razie ruchy fotela mog¹ odwróciæ uwagê kierowcy i spowodowaæ utratê kontroli nad pojazdem. Uwaga! Podczas regulacji po³o enia foteli nale y uwa aæ, aby nikogo nie zakleszczyæ. G Uwaga! G Fotel musi byæ tak ustawiony, aby mo na by³o prawid³owo zapi¹æ pas bezpieczeñstwa (w strona 33). Fotel nale y ustawiæ w taki sposób, aby osoba siedz¹ca by³a maksymalnie oddalona od przedniej poduszki powietrznej. Nale y stosowaæ siê do poni szych wskazówek: oparcie powinno byæ ustawione prawie pionowo rêce powinny byæ u³o one na kierownicy lekko ugiête odleg³oœæ od peda³ów musi umo liwiæ ich swobodn¹ obs³ugê, a przy wciœniêtym pedale noga kierowcy nie powinna byæ ca³kowicie wyci¹gniêta zag³ówek powinien podpieraæ ty³ g³owy mniej wiêcej na wysokoœci oczu W przeciwnym razie podczas wypadku lub nag³ego hamowania podró ni mog¹ doznaæ powa nych lub nawet œmiertelnych obra eñ. Rêczna regulacja fotela 1 Regulacja wzd³u na poduszki fotela 2 Regulacja wysokoœci poduszki fotela 3 Regulacja pochylenia oparcia Regulacja wzd³u na poduszki fotela u Poci¹gn¹æ do góry uchwyt 1. u Przesun¹æ fotel do przodu lub do ty³u. u Zwolniæ uchwyt 1. Blokada fotela musi siê wyraÿnie zatrzasn¹æ. 28

30 Pierwsza jazda Ustawienia Regulacja wysokoœci poduszki fotela u Poci¹gn¹æ kilkakrotnie za uchwyt 2, a fotel podniesie siê na ¹dan¹ wysokoœæ. u Wcisn¹æ kilkakrotnie uchwyt 2, a fotel obni y siê na ¹dan¹ wysokoœæ. Regulacja pochylenia oparcia u Poci¹gn¹æ uchwyt 3 i ustawiæ oparcie w ¹danym po³o eniu. u Zwolniæ uchwyt 3. Oparcie musi siê zatrzasn¹æ. Zag³ówek u Wysokoœæ zag³ówka nale y regulowaæ rêcznie. Uwaga! G Nale y zwróciæ uwagê, aby zag³ówek w swojej œrodkowej czêœci podpiera³ ty³ g³owy na wysokoœci oczu. Dziêki temu zmniejsza siê ryzyko doznania obra eñ g³owy i szyi podczas wypadków lub podobnych sytuacji. Elektryczna regulacja fotela* Prze³¹cznik elektrycznej regulacji fotela znajduje siê z boku pomiêdzy poduszk¹ fotela a poszyciem drzwi. u Obróciæ kluczyk w stacyjce do po³o enia 1. 1 Regulacja wzd³u na poduszki fotela 2 Regulacja wysokoœci poduszki fotela 3 Regulacja pochylenia oparcia fotela 4 Regulacja pochylenia poduszki fotela 29

31 Pierwsza jazda Ustawienia Uwaga! G Po³o enie foteli mo na regulowaæ równie przy wyjêtym kluczyku ze stacyjki i otwartych drzwiach. Z tego powodu nie nale y zostawiaæ w pojeÿdzie dzieci bez opieki. Regulacja wzd³u na poduszki fotela u Przesun¹æ prze³¹cznik 1 w kierunku strza³ki do przodu lub do ty³u. Regulacja wysokoœci poduszki fotela u Przesun¹æ prze³¹cznik 2 w kierunku strza³ki do góry lub do do³u. Regulacja pochylenia oparcia u Przesun¹æ prze³¹cznik 3 w kierunku strza³ki do przodu lub do ty³u. Regulacja pochylenia poduszki fotela u Przesun¹æ prze³¹cznik 4 w kierunku strza³ki w górê lub w dó³, tak aby uda by³y u³o one lekko na fotelu. Regulacja zag³ówka u Wysokoœæ zag³ówka nale y regulowaæ rêcznie. Uwaga! Kierownica G Nale y zwróciæ uwagê, aby zag³ówek w swojej œrodkowej czêœci podpiera³ ty³ g³owy na wysokoœci oczu. Dziêki temu zmniejsza siê ryzyko doznania obra eñ g³owy i szyi podczas wypadków lub podobnych sytuacji. Uwaga! G Regulacji po³o enia kierownicy nale y dokonywaæ tylko podczas postoju. Podczas jazdy kierownica musi byæ zablokowana. Elektrycznie ustawian¹ kierownicê* mo na regulowaæ przy wyjêtym kluczyku i otwartych drzwiach. Dlatego te nie nale y zostawiaæ w pojeÿdzie dzieci bez opieki, poniewa mog³yby one przestawiæ po³o enie kierownicy i zakleszczyæ siê. 30

32 Pierwsza jazda Ustawienia Mechaniczna regulacja kierownicy 1 Uchwyt odblokowuj¹cy u Wyci¹gn¹æ uchwyt 1 w celu odblokowania kolumny kierownicy. u Pozycjê kolumny kierownicy nale y regulowaæ rêcznie. u W celu zablokowania ca³kowicie wcisn¹æ uchwyt 1 a do wyraÿnego zatrzaœniêcia. Kierownica jest zablokowana. Elektryczna regulacja kierownicy* u Obróciæ kluczyk w stacyjce do po³o enia 1 lub otworzyæ drzwi kierowcy. DŸwignia znajduje siê z lewej strony pod kolumn¹ kierownicy. 1 Regulacja wzd³u na kolumny kierownicy 2 Regulacja wysokoœci kolumny kierownicy Regulacja wzd³u na kolumny kierownicy u Wciskaæ dÿwigniê w kierunku strza³ki 1 do przodu albo do ty³u, a u³o one na kierownicy rêce bêd¹ lekko zgiête w ³okciach. Regulacja wysokoœci kolumny kierownicy u Przesun¹æ dÿwigniê w kierunku strza³ki 2 w górê lub w dó³. Sprawdziæ, czy mo na swobodnie poruszaæ nogami i czy zestaw wskaÿników jest dobrze widoczny. 31

33 Pierwsza jazda Ustawienia Lusterka Przed rozpoczêciem jazdy nale y tak ustawiæ lusterka wewnêtrzne i zewnêtrzne, aby mo na by³o w optymalny sposób obserwowaæ drogê. Lusterko wewnêtrzne u Lusterko wewnêtrzne nale y ustawiæ rêcznie. Lusterka zewnêtrzne Uwaga! G Obraz w lusterkach zewnêtrznych jest zmniejszony. Obserwowane przedmioty znajduj¹ siê w rzeczywistoœci bli ej, ni siê wydaje. Prze³¹cznik i przyciski znajduj¹ siê w dolnej czêœci konsoli œrodkowej pomiêdzy fotelami kierowcy i pasa era. 1 Lusterko lewe 2 Przycisk regulacji 3 Lusterko prawe u Upewniæ siê, e zap³on jest w³¹czony. Œwiec¹ wtedy wszystkie lampki kontrolne zestawu wskaÿników. u Nacisn¹æ przycisk 1 dla lewego lusterka lub przycisk 3 dla prawego lusterka. u Naciskaæ górn¹, doln¹, praw¹ lub lew¹ czêœæ przycisku 2 a do osi¹gniêcia zamierzonej pozycji lusterka. i Wypuk³y kszta³t lusterek zewnêtrznych daje wiêksze pole widzenia. Przy niskich temperaturach powietrza lusterka s¹ automatycznie podgrzewane. Wiêcej informacji na ten temat mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 131). 32

34 ? Jazda Uwaga! G W przestrzeni na nogi po stronie kierowcy nie wolno k³aœæ adnych przedmiotów. Nale- y zwróciæ uwagê, aby dywaniki pod³ogowe znajduj¹ce siê w przestrzeni na nogi po stronie kierowcy nie ogranicza³y swobody ruchu peda³ów by³y mocno przymocowane Podczas nag³ego hamowania lub manewrów znajduj¹ce siê w tej wnêce przedmioty mog¹ dostaæ siê miêdzy peda³y, uniemo liwiaj¹c skuteczne hamowanie, korzystanie ze sprzêg- ³a lub przyspieszanie. Mog³oby to doprowadziæ do wypadku i obra eñ cia³a. Zapinanie pasów bezpieczeñstwa Uwaga! G le za³o ony lub niedok³adnie zapiêty pas bezpieczeñstwa nie spe³nia funkcji ochronnej w przewidzianym zakresie. Taka sytuacja mo- e doprowadziæ do powstania ciê kich, a nawet œmiertelnych obra eñ cia³a. Przed ka d¹ jazd¹ nale y sprawdziæ, czy wszyscy podró ni równie kobiety w ci¹ y maj¹ prawid³owo zapiête pasy bezpieczeñstwa: Pierwsza jazda Jazda Pasy bezpieczeñstwa powinny ciasno przylegaæ do cia³a i nie mog¹ byæ skrêcone. Dlatego podczas jazdy nale y unikaæ noszenia odzie y wierzchniej (np. p³aszczy zimowych). Czêœæ barkowa pasa powinna przebiegaæ przez bark w adnym wypadku przez szyjê lub pod ramieniem oraz mocno przylegaæ do górnej czêœci cia³a. Biodrow¹ czêœæ pasa nale y u³o yæ jak najni ej na miednicy, a nie na brzuchu lub podbrzuszu. W razie potrzeby przesun¹æ taœmê pasa nieco w dó³ i naci¹gn¹æ w kierunku zwijania. Nie nale y opinaæ pasem przedmiotów ostrych lub ³atwych do uszkodzenia, zw³aszcza gdy znajduj¹ siê na odzie y lub wewn¹trz niej, np. okulary, d³ugopisy, klucze itp. Mo e wówczas dojœæ do uszkodzenia pasa i obra eñ cia³a. 33

35 Pierwsza jazda Jazda Jeden pas bezpieczeñstwa s³u y do zapiêcia tylko jednej osoby. Nie wolno dopuœciæ, aby dzieci podró owa³y na kolanach pasa erów, gdy w razie wypadku, podczas gwa³townego hamowania lub nag³ej zmiany kierunku jazdy nie jest mo liwe ich przytrzymanie. W takiej sytuacji zarówno dzieci, jak i inni podró ni mog¹ doznaæ ciê kich lub œmiertelnych obra eñ. Osoby o wzroœcie poni ej 1,50 m nie mog¹ prawid³owo zapi¹æ pasów bezpieczeñstwa. W takim przypadku nale y stosowaæ specjalne systemy zabezpieczeñ. U dzieci o wzroœcie poni ej 1,50 m i w wieku do 12 lat nie jest mo liwe prawid³owe za³o enie pasów bezpieczeñstwa. Z tego powodu dzieci nale y zawsze przewoziæ w odpowiednim fotelu wyposa onym w system zabezpieczeñ dla dzieci (w strona 52). Nale y przy tym przestrzegaæ instrukcji monta u dostarczonej przez producenta. Oprócz danej osoby pas nie mo e obejmowaæ adnych przedmiotów. Uwaga! G Pasy bezpieczeñstwa zapewniaj¹ odpowiedni¹ ochronê tylko wtedy, gdy oparcie fotela jest ustawione w pozycji zbli onej do pionowej, a podró ny siedzi prosto. Nale y unikaæ ustawieñ fotela, które wp³ywaj¹ niekorzystnie na prawid³owe po³o enie pasów bezpieczeñstwa (w strona 28). Dlatego oparcie fotela powinno byæ ustawione mo liwie pionowo. Nie wolno podró owaæ z mocno odchylonym do ty³u oparciem fotela. Uwaga! G Poduszki powietrzne zgodnie z koncepcj¹ konstrukcyjn¹ nie s¹ uruchamiane we wszystkich sytuacjach wypadkowych, poniewa prawid³owo zapiêty pas bezpieczeñstwa zapewnia skuteczn¹ ochronê osób. Poduszki powietrzne nie zastêpuj¹ pasów bezpieczeñstwa. Aby zmniejszyæ ryzyko odniesienia ciê kich lub nawet œmiertelnych obra eñ, nale y siê upewniæ, e zawsze wszyscy podró - ni równie kobiety ciê arne maj¹ prawid- ³owo zapiête pasy bezpieczeñstwa i zajêli prawid³ow¹ pozycjê siedz¹c¹, a fotele znajduj¹ siê w pozycji zbli onej do pionowej (w strona 28). 34

36 Pierwsza jazda Jazda 1 Uchwyt pasa 2 Klamra pasa 3 Przycisk do odpinania pasa 4 Zaczep pasa u Wyci¹gn¹æ pas równomiernym ruchem. u Prze³o yæ pas przez ramiê. u Zatrzasn¹æ klamrê pasa 2 w zaczepie 4. u W razie potrzeby podci¹gn¹æ pas na wysokoœci klatki piersiowej, aby ciasno przylega³ do cia³a. Uwaga! Podczas wypadku mo na doznaæ obra eñ, u ywaj¹c pasów, które: s¹ uszkodzone G zosta³y nadwerê one podczas wypadku zosta³y zmodyfikowane. Takie pasy bezpieczeñstwa nie dzia³aj¹ poprawnie i nie pe³ni¹ funkcji ochronnej. Taœma pasa bezpieczeñstwa nie powinna stykaæ siê z ostrymi krawêdziami, mo e zostaæ zerwana. Nie nale y przycinaæ pasa drzwiami ani mechanizmem regulacji foteli, gdy mo na go uszkodziæ. Nale y regularnie sprawdzaæ, czy pasy bezpieczeñstwa nie s¹ uszkodzone. W adnym wypadku nie wolno dokonywaæ jakichkolwiek modyfikacji w pasach bezpieczeñstwa. Mo e to wp³yn¹æ negatywnie na ich funkcjonowanie. Pasy bezpieczeñstwa musz¹ siê zawsze znajdowaæ przy fotelu i nie mieæ skrêceñ w obrêbie zamkniêtego uchwytu pasa 1. Prace obs³ugowe dotycz¹ce przywrócenia sprawnoœci uszkodzonym lub nadwerê onym podczas wypadku pasom bezpieczeñstwa nale y zawsze przeprowadzaæ w specjalistycznych stacjach obs³ugi, które dysponuj¹ wiedz¹ fachow¹ oraz narzêdziami niezbêdnymi do przeprowadzenia wymaganych prac. Zalecamy korzystanie z us³ug stacji obs³ugi Mercedes-Benz. Obs³uga w ASO jest niezbêdna szczególnie w przypadku prac istotnych z punktu widzenia bezpieczeñstwa lub prac na uk³adach od których to bezpieczeñstwo zale y. 35

37 Pierwsza jazda Jazda Ruszanie Uwaga!! G Nigdy nie nale y uruchamiaæ silnika w zamkniêtych pomieszczeniach. Spaliny zawieraj¹ truj¹cy tlenek wêgla. Wdychanie spalin jest szkodliwe dla zdrowia i mo e spowodowaæ utratê przytomnoœci lub œmieræ. Nie dodawaæ gazu podczas uruchamiania silnika. Automatyczna skrzynia biegów* Kulisa zmiany biegów P Po³o enie parkowania z blokad¹ dÿwigni wybierania biegów R Bieg wsteczny N Po³o enie neutralne D Po³o enie do jazdy Wiêcej informacji na temat automatycznej skrzyni biegów mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 121). u Przed uruchomieniem silnika nale y siê upewniæ, e dÿwignia wybierania biegów ustawiona jest w po³o eniu P. i Silnik mo na uruchomiæ równie wtedy, gdy dÿwignia wybierania biegów ustawiona jest w po³o eniu N. u Obróciæ kluczyk w stacyjce do po³o enia 3 (w strona 27) i puœciæ. Silnik uruchamia siê automatycznie. 36

38 Pierwsza jazda Jazda Szeœciobiegowa skrzynia biegów Kulisa zmiany biegów 1 6 Biegi do jazdy do przodu R Bieg wsteczny Dalsze informacje na temat szeœciobiegowej rêcznej skrzyni biegów mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 119). u Przed uruchomieniem silnika nale y upewniæ siê, e dÿwignia wybierania biegów ustawiona jest w po³o eniu neutralnym. u Zaci¹gn¹æ hamulec pomocniczy (w strona 43). u Przekrêciæ kluczyk w stacyjce do po³o enia 3 (w strona 27) i zwolniæ go, gdy silnik zacznie pracowaæ. Hamulec pomocniczy 1 Hamulec pomocniczy 2 Przycisk zwalniaj¹cy Uwaga! G Nie nale y zostawiaæ w pojeÿdzie dzieci bez opieki. Mog¹ one zwolniæ hamulec pomocniczy. Mog³oby to doprowadziæ do wypadku i powstania ciê kich obra eñ cia³a lub œmierci. u Przytrzymaæ wciœniêty peda³ hamulca. W pojazdach z automatyczn¹ skrzyni¹ biegów* dÿwignia wybierania trybu jazdy zostaje odblokowana. u Zwolniæ hamulec pomocniczy. W tym celu lekko poci¹gn¹æ dÿwigniê hamulca pomocniczego 1 do góry i wcisn¹æ przycisk zwalniaj¹cy 2. Docisn¹æ dÿwigniê hamulca pomocniczego 1 a do oporu. Lampka kontrolna 3 w zestawie wskaÿników gaœnie. 37

39 Pierwsza jazda Jazda Ruszanie z miejsca! Bieg wsteczny nale y w³¹czaæ tylko wtedy, gdy pojazd stoi. W przeciwnym razie nast¹pi uszkodzenie skrzyni biegów. Aby zmniejszyæ zu ycie silnika, nie nale y jeÿdziæ na wysokich obrotach, gdy silnik jest zimny. i Po ruszeniu z miejsca wszystkie drzwi pojazdu zostaj¹ automatycznie zamkniête. Blokady zamkniêcia w drzwiach zapadaj¹ siê. W ka dej chwili mo na otworzyæ drzwi z wnêtrza pojazdu. Istnieje mo liwoœæ wy³¹czenia automatycznej blokady drzwi (w strona 110). Automatyczna skrzynia biegów* i DŸwigniê wybierania biegów mo na ustawiæ w ¹danym po³o eniu wy³¹cznie po wciœniêciu peda³u hamulca. Tylko wtedy dÿwignia wybierania biegów jest odblokowana. u Ustawiæ dÿwigniê wybierania biegów w po³o eniu D lub R. i Przed ruszeniem nale y poczekaæ na zakoñczenie procesu zmiany biegów. u Lekko wcisn¹æ peda³ gazu. Po uruchomieniu zimnego silnika biegi prze³¹czane s¹ przy wy szych obrotach. Dziêki temu katalizator wczeœniej osi¹ga w³aœciw¹ temperaturê pracy. Szeœciobiegowa skrzynia biegów u Wcisn¹æ peda³ sprzêg³a. u W³¹czyæ pierwszy lub wsteczny bieg. u Powoli zwolniæ peda³ sprzêg³a i naciskaæ peda³ gazu.! Biegi nale y zmieniaæ dostatecznie wczeœnie i nie nale y przekraczaæ dopuszczalnych prêdkoœci dla poszczególnych biegów (w strona 319). Nie nale y dopuszczaæ do buksowania kó³. W przeciwnym razie mo e dojœæ do uszkodzenia uk³adu napêdowego. 38

40 Pierwsza jazda Jazda Uwaga! G Biegi nale y redukowaæ dopiero wtedy, gdy prêdkoœæ jazdy osi¹gnê³a dopuszczalny zakres w³¹czanego biegu. Na œliskich nawierzchniach nie nale y zmieniaæ biegu na ni szy w celu wyhamowania silnikiem. Ko³a napêdowe mog¹ straciæ przyczepnoœæ i samochód mo e wpaœæ w poœlizg. Grozi to utrat¹ kontroli nad pojazdem i w konsekwencji wypadkiem. W³¹czanie œwiate³ Œwiat³a mijania Prze³¹cznik œwiate³ znajduje siê w kokpicie miêdzy kierownic¹ a drzwiami kierowcy. i W wersjach przeznaczonych na rynki niektórych krajów œwiat³a mijania w³¹czane s¹ razem z zap³onem. Œwiat³a drogowe Prze³¹cznik zespolony znajduje siê po lewej stronie kolumny kierownicy. Prze³¹cznik œwiate³ 1 Œwiat³a wy³¹czone 2 W³¹czone œwiat³a mijania u Obróciæ prze³¹cznik œwiate³ do po³o enia B. Zapalaj¹ siê œwiat³a mijania. Prze³¹cznik zespolony 1 Œwiat³a drogowe 2 Sygna³ œwietlny 39

41 Pierwsza jazda Jazda u Przesun¹æ prze³¹cznik zespolony do przodu 1. Zapalaj¹ siê œwiat³a drogowe. Zapala siê lampka kontrolna œwiate³ drogowych A w zestawie wskaÿników. Dalsze informacje na temat œwiate³ mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 77). Kierunkowskazy Prze³¹cznik zespolony znajduje siê po lewej stronie kolumny kierownicy. Prze³¹cznik zespolony 1 Prawy kierunkowskaz 2 Lewy kierunkowskaz u Popchn¹æ prze³¹cznik zespolony w górê 1 lub w dó³ 2. W zestawie wskaÿników miga odpowiednia lampka kontrolna kierunkowskazu. Przy wiêkszych skrêtach kierownic¹ prze³¹cznik zespolony automatycznie powraca do po- ³o enia wyjœciowego. i W przypadku nieznacznej zmiany kierunku jazdy nale y na krótko wychyliæ prze³¹cznik zespolony. Odpowiedni kierunkowskaz mignie trzykrotnie. 40

42 Pierwsza jazda Jazda Wycieraczka Prze³¹cznik zespolony znajduje siê po lewej stronie kolumny kierownicy. W³¹czanie wycieraczki u Obróciæ prze³¹cznik zespolony w kierunku strza³ki 2 w zale noœci od intensywnoœci opadów. 0 Wycieraczka wy³¹czona Pojedynczy ruch wycieraczki u Nacisn¹æ krótko prze³¹cznik zespolony w kierunku strza³ki 1 a do oporu. Wycieraczka wykonuje pojedynczy ruch, spryskiwacze nie s¹ uruchamiane. I Przerywany tryb pracy Praca wycieraczki ze spryskiwaczem Prze³¹cznik zespolony 1 Pojedynczy ruch wycieraczki 2 W³¹czanie wycieraczki u Upewniæ siê, e zap³on jest w³¹czony. II Normalny tryb pracy III Szybki tryb pracy i Pojazdy bez czujnika deszczu: W czasie postoju pojazdu wycieraczka automatycznie prze³¹cza siê o stopieñ ni ej. Pojazdy wyposa one w czujnik deszczu*: Po³o enia I mo na u ywaæ jako po³o enia - uniwersalnego. W zale noœci od intensywnoœci opadów w³aœciwa czêstotliwoœæ pracy wycieraczki jest ustawiana automatycznie. u Nacisn¹æ prze³¹cznik w kierunku strza³ki 1 poza punkt oporu. Wycieraczka pracuje ze spryskiwaczem. i Równie podczas opadów warto u ywaæ spryskiwacza. W ten sposób unika siê powstawania smug na przedniej szybie. 41

43 Pierwsza jazda Jazda Przerywany tryb pracy i W razie w³¹czenia przerywanego trybu pracy wycieraczka przestanie pracowaæ z chwil¹ otwarcia drzwi. Pozwala to ochraniaæ wsiadaj¹ce i wysiadaj¹ce osoby przed opryskaniem. Praca wycieraczki w trybie przerywanym jest kontynuowana, gdy: drzwi zostan¹ zamkniête i w pojazdach z rêczn¹ skrzyni¹ biegów zostanie wciœniête sprzêg³o w pojazdach z automatyczn¹ skrzyni¹ biegów* dÿwignia wybierania biegów ustawiona jest w po³o eniu D albo R. Wycieraczka bez czujnika deszczu Po zatrzymaniu pojazdu wycieraczka zostaje prze- ³¹czona na ni szy stopieñ. Gdy w³¹czony jest tryb pracy przerywanej, przerwy czasowe zostaj¹ wyd³u one. Wycieraczka z czujnikiem deszczu* Czujnik deszczu automatycznie reguluje pracê wycieraczek w zale noœci od stopnia zamoczenia szyby. u Upewniæ siê, e zap³on jest w³¹czony. u Ustawiæ prze³¹cznik zespolony w po³o eniu I. Wycieraczka wykona jeden ruch, czas przerw zostanie wybrany w zale noœci od zamoczenia szyby. 42

44 ? Parkowanie i zamykanie pojazdu Pierwsza jazda zosta³a zakoñczona. Samochód zosta³ zatrzymany i zaparkowany zgodnie z przepisami. Po zakoñczeniu jazdy nale y wykonaæ opisane poni ej czynnoœci. Uwaga! G Kluczyk nale y wyci¹gaæ ze stacyjki dopiero po zatrzymaniu pojazdu, poniewa bez kluczyka w stacyjce nie mo na kierowaæ pojazdem. Nie nale y zostawiaæ w pojeÿdzie dzieci bez opieki. Mog¹ one zwolniæ hamulec pomocniczy. Mog³oby to doprowadziæ do wypadku i powstania ciê kich obra eñ cia³a lub œmierci. Uwaga! G Nale y uwa aæ, aby uk³ad wydechowy pojazdu nie styka³ siê ³atwopalnymi substancjami, np. such¹ traw¹ lub benzyn¹. W przeciwnym razie ³atwopalny materia³ mo e zapaliæ siê i spowodowaæ po ar czêœci pojazdu. Hamulec pomocniczy Pierwsza jazda Parkowanie i zamykanie pojazdu 1 Hamulec pomocniczy 2 Przycisk zwalniaj¹cy u Zaci¹gn¹æ hamulec pomocniczy 1. Przy uruchomionym silniku zaczyna œwieciæ lampka kontrolna 3 na zestawie wskaÿników. i Przy parkowaniu na stromych stokach przednie ko³a nale y ustawiæ skoœnie w kierunku krawê nika. 43

45 Pierwsza jazda Parkowanie i zamykanie pojazdu Wy³¹czanie silnika Pojazdy z szeœciobiegow¹ skrzyni¹ biegów u W³¹czyæ pierwszy lub wsteczny bieg. u Obróciæ kluczyk w stacyjce (w strona 27) do po³o enia 0 i wyj¹æ go ze stacyjki. Blokada uruchamiania silnika zostaje w³¹czona. u Wcisn¹æ przycisk odpinania pasa bezpieczeñstwa i prze³o yæ z powrotem klamrê pasa do prowadnicy (w strona 35).! Przy przek³adaniu klamry pasa nale y uwa aæ, aby nie zosta³a ona u³o ona miêdzy fotelem a drzwiami, lecz na oparciu fotela. Pojazdy z automatyczn¹ skrzyni¹ biegów* u Ustawiæ dÿwigniê wybierania biegów w po³o eniu P. u Obróciæ kluczyk w stacyjce (w strona 27) do po³o enia 0 i wyj¹æ go ze stacyjki. Blokada uruchamiania silnika zostaje w³¹czona. i Kluczyk mo na wyj¹æ tylko wtedy, gdy dÿwignia wybierania biegów znajduje siê w po³o eniu P. u Wcisn¹æ przycisk odpinania pasa bezpieczeñstwa i od³o yæ pas (w strona 35).! Przy przek³adaniu klamry pasa nale y uwa aæ, aby nie zosta³a ona u³o ona miêdzy fotelem a drzwiami, lecz na oparciu fotela. Zamykanie Uwaga! Podczas zamykania drzwi nale y uwa aæ, aby nikt nie zosta³ nimi przytrzaœniêty. u Wysi¹œæ z pojazdu i zamkn¹æ drzwi. u Nacisn¹æ przycisk blokowania na pilocie. G Przyciski blokowania w drzwiach zapadaj¹ siê. Kierunkowskazy migaj¹ trzykrotnie. Dalsze informacje na temat zamykania pojazdu mo na znaleÿæ w rozdziale Szczegó³y obs³ugi (w strona 66). 44

46 Bezpieczeñstwo Bezpieczeñstwo podró nych Uk³ady bezpieczeñstwa jazdy Zabezpieczenia przed kradzie ¹ 45

47 Bezpieczeñstwo Bezpieczeñstwo podró nych? Bezpieczeñstwo podró nych W tym rozdziale znajduj¹ siê najwa niejsze informacje na temat systemów pasywnej ochrony podró nych, w jakie jest wyposa ony pojazd. Do systemów pasywnej ochrony podró nych nale ¹: pasy bezpieczeñstwa napinacze pasów bezpieczeñstwa, ograniczniki si³y naci¹gu pasów poduszki powietrzne foteliki dla dzieci uk³ad rozpoznawania fotelika dzieciêcego. Funkcje zabezpieczaj¹ce tych niezale nych uk³adów wspó³pracuj¹ ze sob¹. Uwaga! G Nieprawid³owo wykonane prace naprawcze w obrêbie systemów pasywnej ochrony mog¹ byæ przyczyn¹ uszkodzenia lub niew³aœciwego zadzia³ania systemu. Prace obs³ugowe nale y zawsze przeprowadzaæ w specjalistycznych stacjach obs³ugi, które dysponuj¹ wiedz¹ fachow¹ oraz narzêdziami niezbêdnymi do przeprowadzenia wymaganych prac. Zalecamy korzystanie z us³ug stacji obs³ugi Mercedes-Benz. Obs³uga w ASO jest niezbêdna szczególnie w przypadku prac istotnych z punktu widzenia bezpieczeñstwa lub prac na uk³adach od których to bezpieczeñstwo zale y. Poduszki powietrzne Uwaga! G W po³¹czeniu z prawid³owo zapiêtym pasem bezpieczeñstwa poduszki powietrzne zapewniaj¹ dodatkow¹ ochronê. Nie zastêpuj¹ one jednak pasów bezpieczeñstwa. Aby w razie wypadku zmniejszyæ ryzyko ciê - kich lub œmiertelnych obra eñ spowodowanych nape³nianiem siê z wystarczaj¹cym opóÿnieniem poduszek powietrznych, nale y stosowaæ siê do podanych poni ej wskazówek. Wszyscy podró ni zw³aszcza kobiety w ci¹ y musz¹ mieæ zawsze prawid³owo zapiête pasy bezpieczeñstwa. Fotel kierowcy nale y ustawiæ tak, aby prowadz¹cy pojazd znajdowa³ siê jak najdalej od poduszki i jednoczeœnie móg³ swobodnie kierowaæ pojazdem. W czasie jazdy nie nale y pochylaæ siê do przodu. 46
