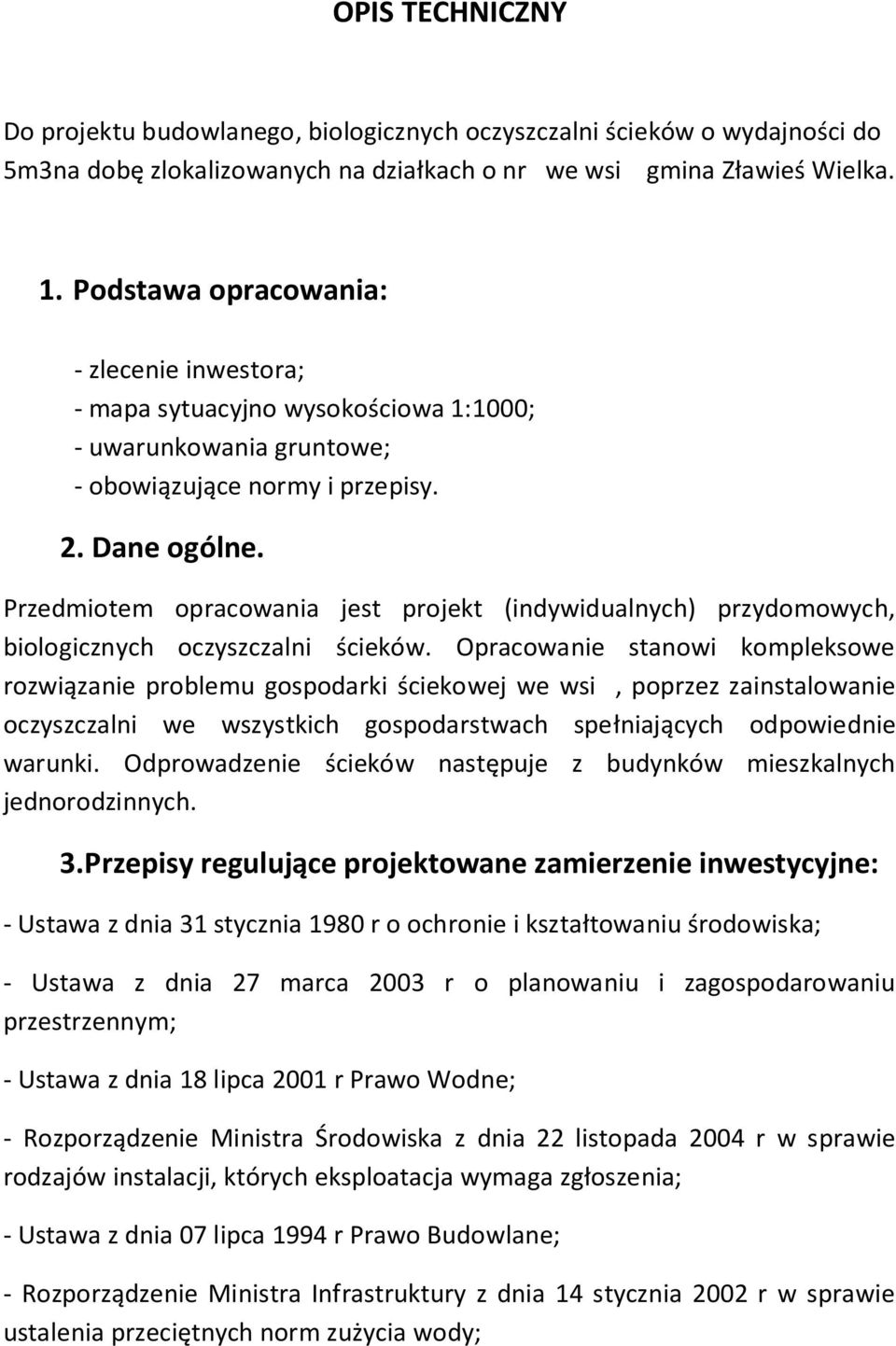

1 OPIS TECHNICZNY Do projektu budowlanego, biologicznych oczyszczalni ścieków o wydajności do 5m3na dobę zlokalizowanych na działkach o nr we wsi gmina Zławieś Wielka. 1. Podstawa opracowania: - zlecenie inwestora; - mapa sytuacyjno wysokościowa 1:1000; - uwarunkowania gruntowe; - obowiązujące normy i przepisy. 2. Dane ogólne. Przedmiotem opracowania jest projekt (indywidualnych) przydomowych, biologicznych oczyszczalni ścieków. Opracowanie stanowi kompleksowe rozwiązanie problemu gospodarki ściekowej we wsi, poprzez zainstalowanie oczyszczalni we wszystkich gospodarstwach spełniających odpowiednie warunki. Odprowadzenie ścieków następuje z budynków mieszkalnych jednorodzinnych. 3.Przepisy regulujące projektowane zamierzenie inwestycyjne: - Ustawa z dnia 31 stycznia 1980 r o ochronie i kształtowaniu środowiska; - Ustawa z dnia 27 marca 2003 r o planowaniu i zagospodarowaniu przestrzennym; - Ustawa z dnia 18 lipca 2001 r Prawo Wodne; - Rozporządzenie Ministra Środowiska z dnia 22 listopada 2004 r w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia; - Ustawa z dnia 07 lipca 1994 r Prawo Budowlane; - Rozporządzenie Ministra Infrastruktury z dnia 14 stycznia 2002 r w sprawie ustalenia przeciętnych norm zużycia wody;

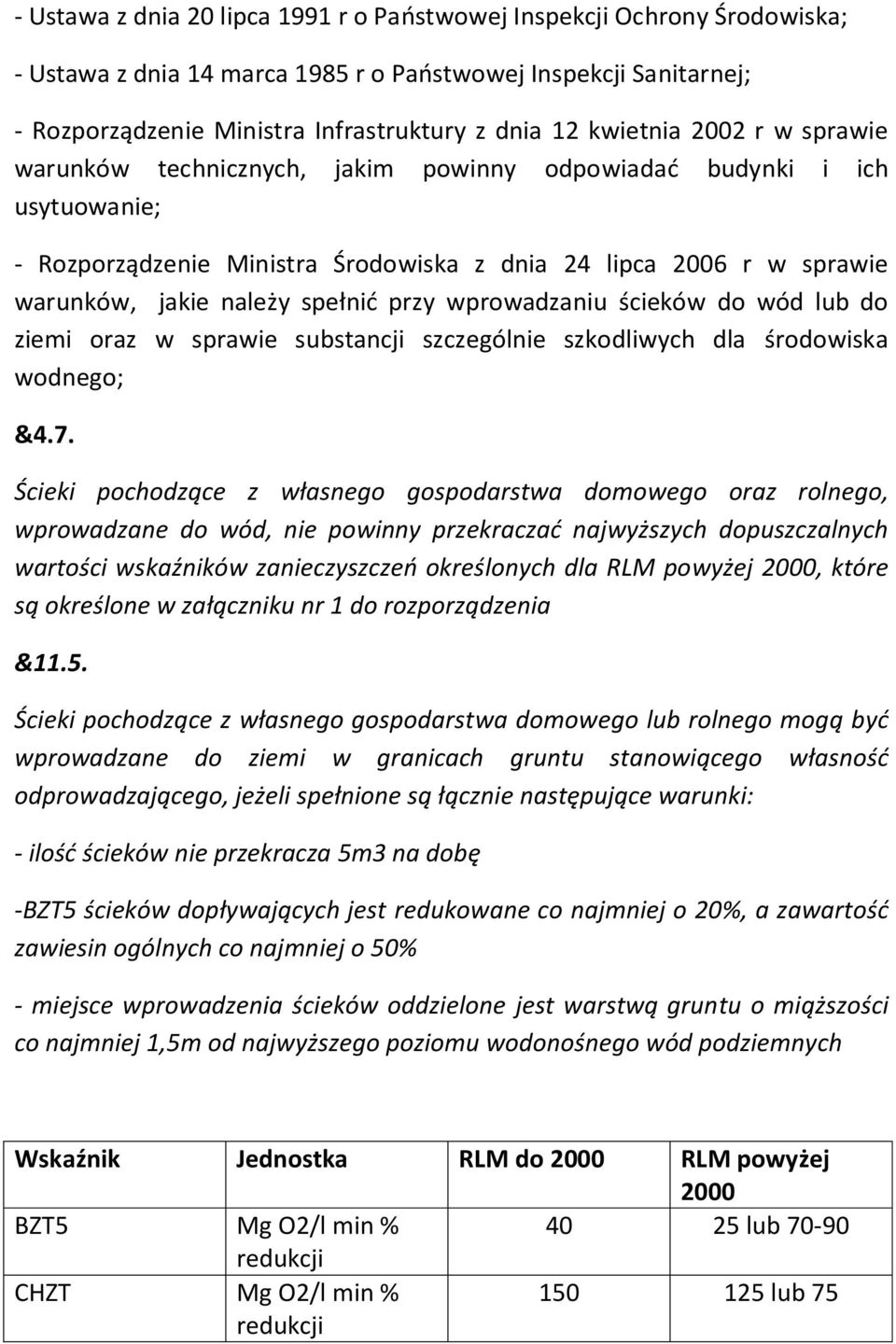

2 - Ustawa z dnia 20 lipca 1991 r o Państwowej Inspekcji Ochrony Środowiska; - Ustawa z dnia 14 marca 1985 r o Państwowej Inspekcji Sanitarnej; - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; - Rozporządzenie Ministra Środowiska z dnia 24 lipca 2006 r w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego; &4.7. Ścieki pochodzące z własnego gospodarstwa domowego oraz rolnego, wprowadzane do wód, nie powinny przekraczać najwyższych dopuszczalnych wartości wskaźników zanieczyszczeń określonych dla RLM powyżej 2000, które są określone w załączniku nr 1 do rozporządzenia &11.5. Ścieki pochodzące z własnego gospodarstwa domowego lub rolnego mogą być wprowadzane do ziemi w granicach gruntu stanowiącego własność odprowadzającego, jeżeli spełnione są łącznie następujące warunki: - ilość ścieków nie przekracza 5m3 na dobę -BZT5 ścieków dopływających jest redukowane co najmniej o 20%, a zawartość zawiesin ogólnych co najmniej o 50% - miejsce wprowadzenia ścieków oddzielone jest warstwą gruntu o miąższości co najmniej 1,5m od najwyższego poziomu wodonośnego wód podziemnych Wskaźnik Jednostka RLM do 2000 RLM powyżej 2000 BZT5 Mg O2/l min % lub redukcji CHZT Mg O2/l min % redukcji lub 75

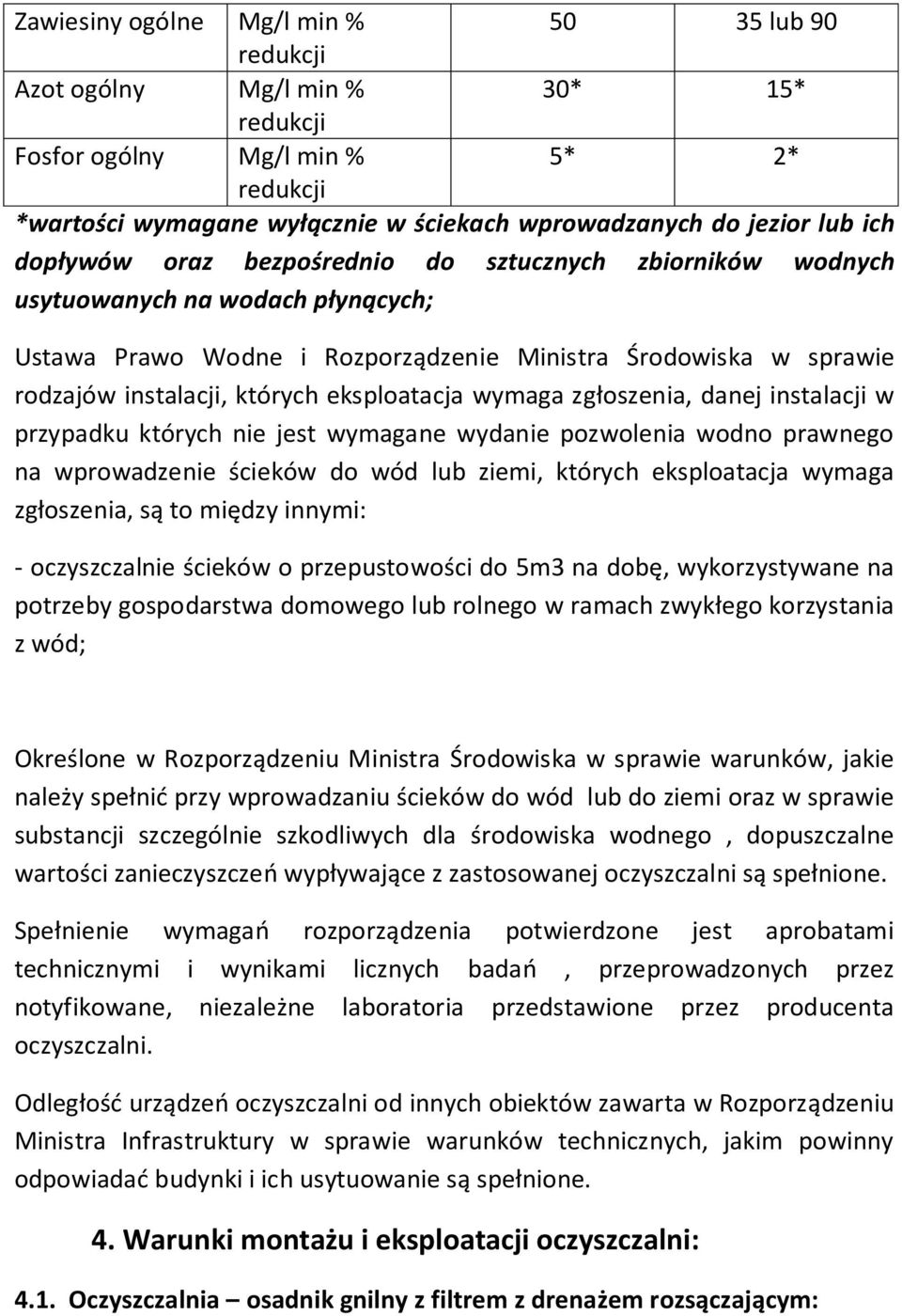

3 Zawiesiny ogólne Mg/l min % lub 90 redukcji Azot ogólny Mg/l min % 30* 15* redukcji Fosfor ogólny Mg/l min % 5* 2* redukcji *wartości wymagane wyłącznie w ściekach wprowadzanych do jezior lub ich dopływów oraz bezpośrednio do sztucznych zbiorników wodnych usytuowanych na wodach płynących; Ustawa Prawo Wodne i Rozporządzenie Ministra Środowiska w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia, danej instalacji w przypadku których nie jest wymagane wydanie pozwolenia wodno prawnego na wprowadzenie ścieków do wód lub ziemi, których eksploatacja wymaga zgłoszenia, są to między innymi: - oczyszczalnie ścieków o przepustowości do 5m3 na dobę, wykorzystywane na potrzeby gospodarstwa domowego lub rolnego w ramach zwykłego korzystania z wód; Określone w Rozporządzeniu Ministra Środowiska w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego, dopuszczalne wartości zanieczyszczeń wypływające z zastosowanej oczyszczalni są spełnione. Spełnienie wymagań rozporządzenia potwierdzone jest aprobatami technicznymi i wynikami licznych badań, przeprowadzonych przez notyfikowane, niezależne laboratoria przedstawione przez producenta oczyszczalni. Odległość urządzeń oczyszczalni od innych obiektów zawarta w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie są spełnione. 4. Warunki montażu i eksploatacji oczyszczalni: 4.1. Oczyszczalnia osadnik gnilny z filtrem z drenażem rozsączającym:

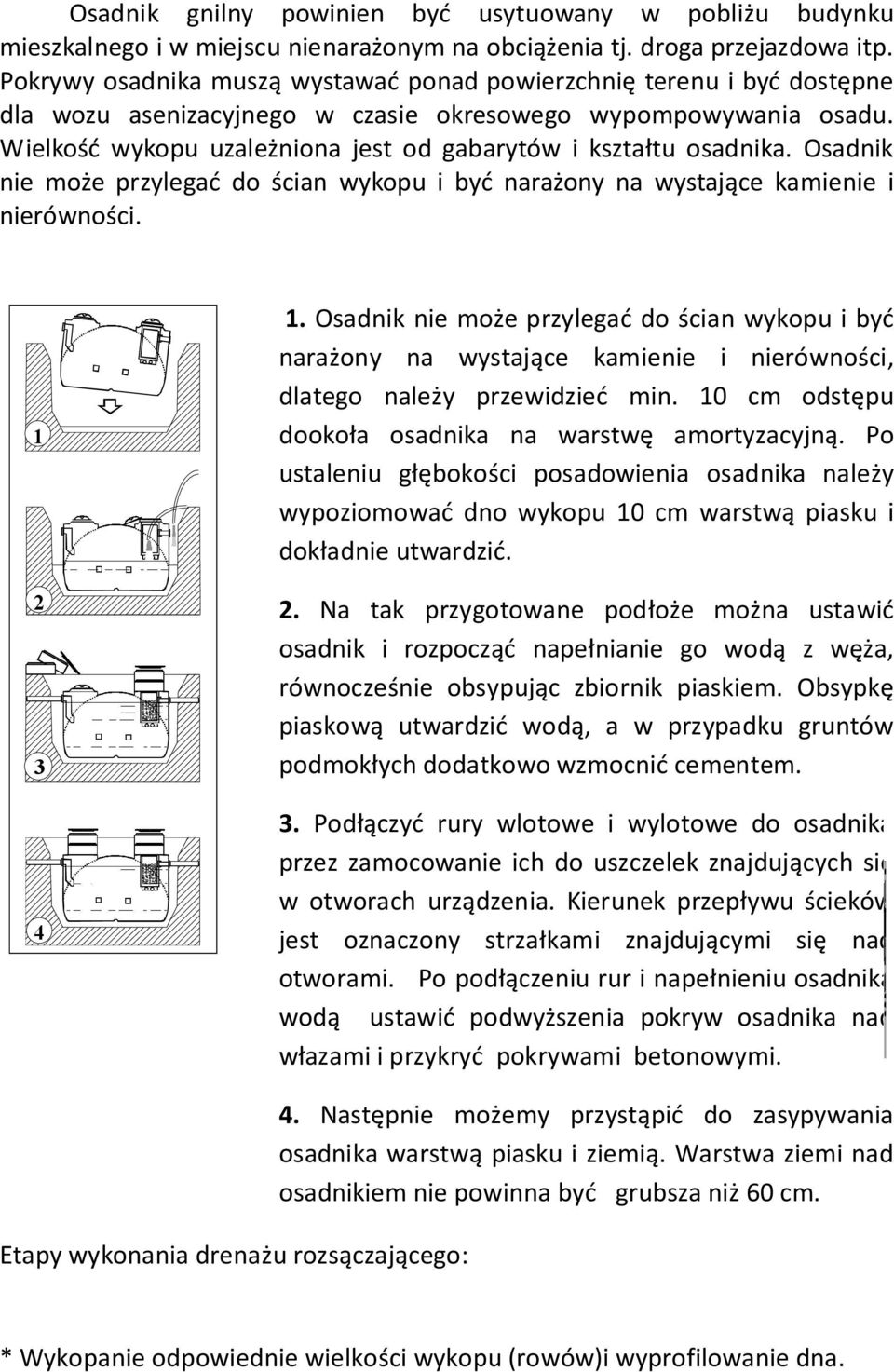

4 Osadnik gnilny powinien być usytuowany w pobliżu budynku mieszkalnego i w miejscu nienarażonym na obciążenia tj. droga przejazdowa itp. Pokrywy osadnika muszą wystawać ponad powierzchnię terenu i być dostępne dla wozu asenizacyjnego w czasie okresowego wypompowywania osadu. Wielkość wykopu uzależniona jest od gabarytów i kształtu osadnika. Osadnik nie może przylegać do ścian wykopu i być narażony na wystające kamienie i nierówności Osadnik nie może przylegać do ścian wykopu i być narażony na wystające kamienie i nierówności, dlatego należy przewidzieć min. 10 cm odstępu dookoła osadnika na warstwę amortyzacyjną. Po ustaleniu głębokości posadowienia osadnika należy wypoziomować dno wykopu 10 cm warstwą piasku i dokładnie utwardzić. 2. Na tak przygotowane podłoże można ustawić osadnik i rozpocząć napełnianie go wodą z węża, równocześnie obsypując zbiornik piaskiem. Obsypkę piaskową utwardzić wodą, a w przypadku gruntów podmokłych dodatkowo wzmocnić cementem. 3. Podłączyć rury wlotowe i wylotowe do osadnika przez zamocowanie ich do uszczelek znajdujących się w otworach urządzenia. Kierunek przepływu ścieków PCV10 PCV10 jest oznaczony strzałkami znajdującymi się nad otworami. Po podłączeniu rur i napełnieniu osadnika Ruręnawylocie wkładamy wkładamynagłę bokość ęwgniazdo obudowykosza wodą ustawić podwyższenia pokryw osadnika nad włazami i przykryć pokrywami betonowymi. SCHEMATPOŁĄCZEŃRURPCVNAWLOCIEIWYLOCIEOSADNIKA Ruręnawlociekolektora poprzezuszczelk 5-7cmdogranicznika filtracyjnego Etapy wykonania drenażu rozsączającego: 4. Następnie możemy przystąpić do zasypywania osadnika warstwą piasku i ziemią. Warstwa ziemi nad osadnikiem nie powinna być grubsza niż 60 cm. * Wykopanie odpowiednie wielkości wykopu (rowów)i wyprofilowanie dna.

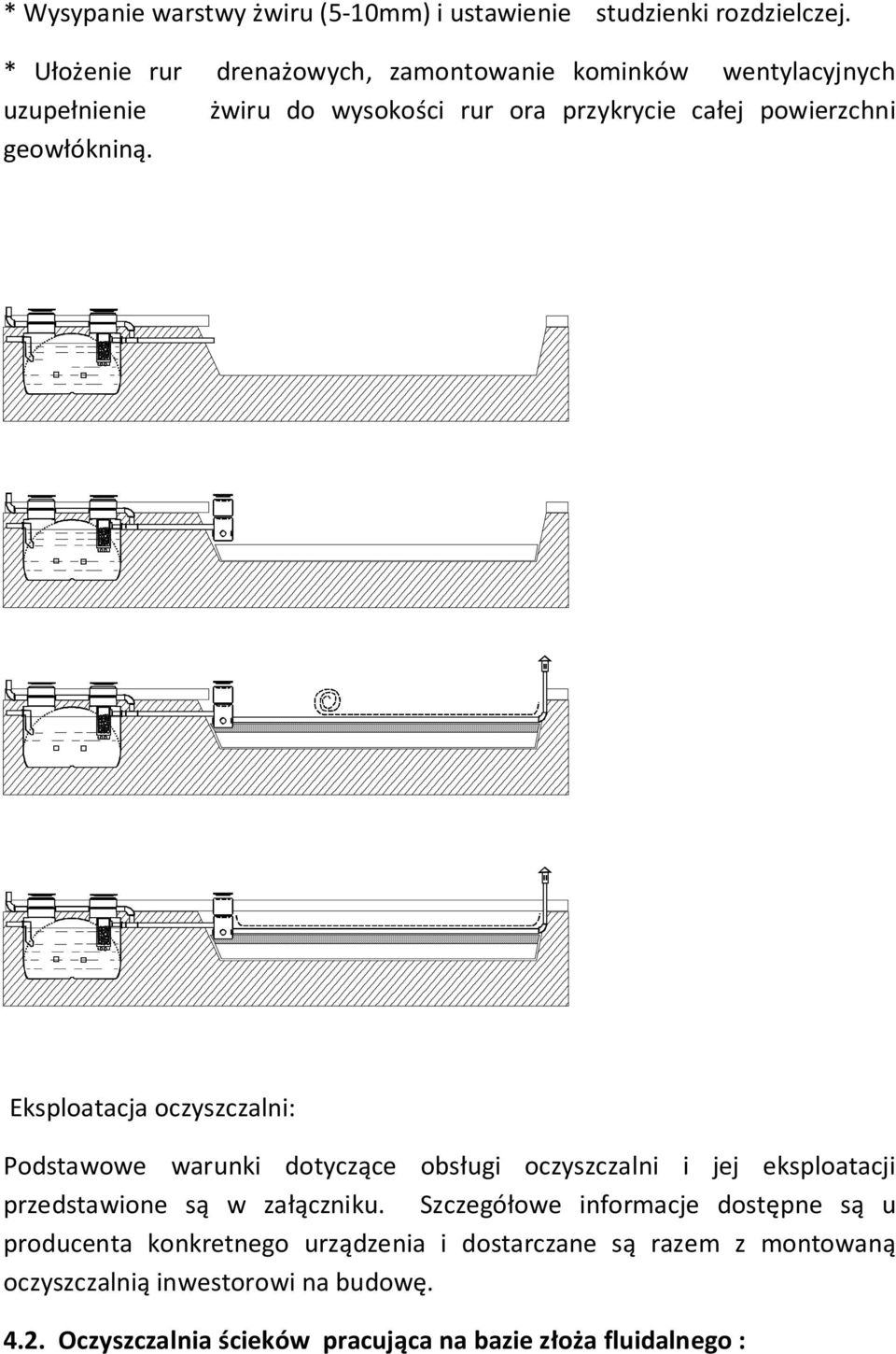

5 * Wysypanie warstwy żwiru (5-10mm) i ustawienie studzienki rozdzielczej. * Ułożenie rur drenażowych, zamontowanie kominków wentylacyjnych uzupełnienie żwiru do wysokości rur ora przykrycie całej powierzchni geowłókniną. Eksploatacja oczyszczalni: Podstawowe warunki dotyczące obsługi oczyszczalni i jej eksploatacji przedstawione są w załączniku. Szczegółowe informacje dostępne są u producenta konkretnego urządzenia i dostarczane są razem z montowaną oczyszczalnią inwestorowi na budowę Oczyszczalnia ścieków pracująca na bazie złoża fluidalnego :

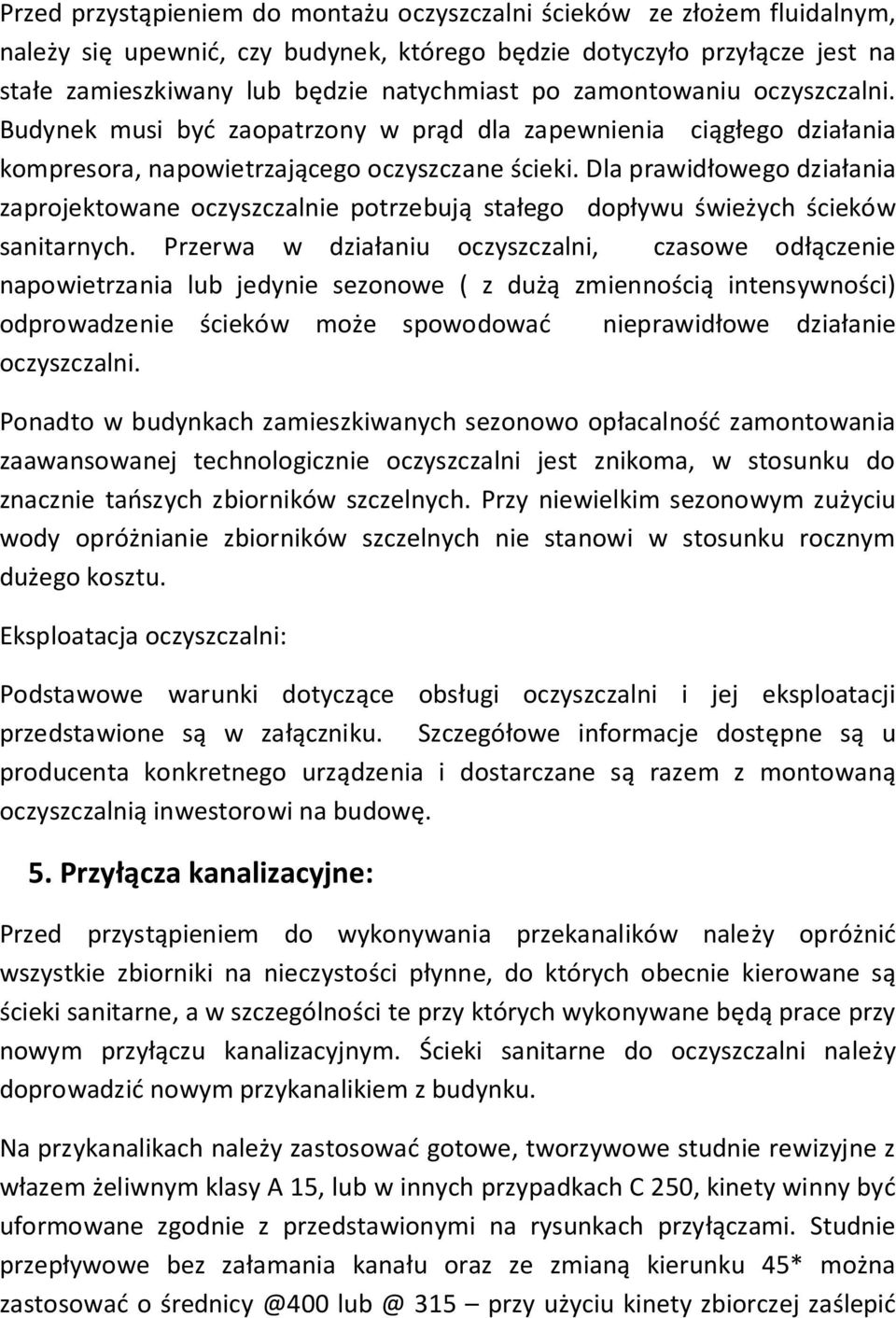

6 Przed przystąpieniem do montażu oczyszczalni ścieków ze złożem fluidalnym, należy się upewnić, czy budynek, którego będzie dotyczyło przyłącze jest na stałe zamieszkiwany lub będzie natychmiast po zamontowaniu oczyszczalni. Budynek musi być zaopatrzony w prąd dla zapewnienia ciągłego działania kompresora, napowietrzającego oczyszczane ścieki. Dla prawidłowego działania zaprojektowane oczyszczalnie potrzebują stałego dopływu świeżych ścieków sanitarnych. Przerwa w działaniu oczyszczalni, czasowe odłączenie napowietrzania lub jedynie sezonowe ( z dużą zmiennością intensywności) odprowadzenie ścieków może spowodować nieprawidłowe działanie oczyszczalni. Ponadto w budynkach zamieszkiwanych sezonowo opłacalność zamontowania zaawansowanej technologicznie oczyszczalni jest znikoma, w stosunku do znacznie tańszych zbiorników szczelnych. Przy niewielkim sezonowym zużyciu wody opróżnianie zbiorników szczelnych nie stanowi w stosunku rocznym dużego kosztu. Eksploatacja oczyszczalni: Podstawowe warunki dotyczące obsługi oczyszczalni i jej eksploatacji przedstawione są w załączniku. Szczegółowe informacje dostępne są u producenta konkretnego urządzenia i dostarczane są razem z montowaną oczyszczalnią inwestorowi na budowę. 5. Przyłącza kanalizacyjne: Przed przystąpieniem do wykonywania przekanalików należy opróżnić wszystkie zbiorniki na nieczystości płynne, do których obecnie kierowane są ścieki sanitarne, a w szczególności te przy których wykonywane będą prace przy nowym przyłączu kanalizacyjnym. Ścieki sanitarne do oczyszczalni należy doprowadzić nowym przykanalikiem z budynku. Na przykanalikach należy zastosować gotowe, tworzywowe studnie rewizyjne z włazem żeliwnym klasy A 15, lub w innych przypadkach C 250, kinety winny być uformowane zgodnie z przedstawionymi na rysunkach przyłączami. Studnie przepływowe bez załamania kanału oraz ze zmianą kierunku 45* można zastosować o 315 przy użyciu kinety zbiorczej zaślepić

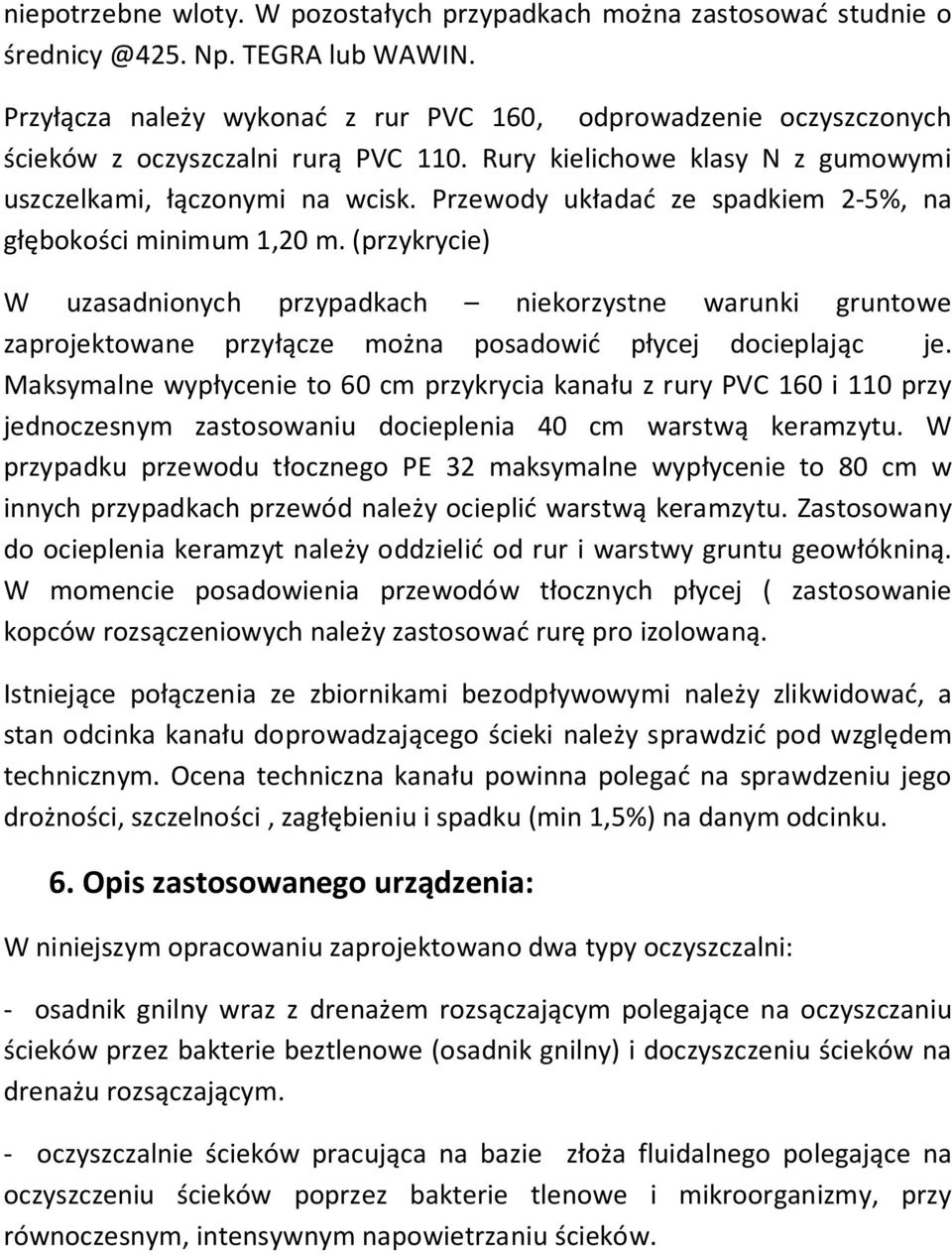

7 niepotrzebne wloty. W pozostałych przypadkach można zastosować studnie o Np. TEGRA lub WAWIN. Przyłącza należy wykonać z rur PVC 160, odprowadzenie oczyszczonych ścieków z oczyszczalni rurą PVC 110. Rury kielichowe klasy N z gumowymi uszczelkami, łączonymi na wcisk. Przewody układać ze spadkiem 2-5%, na głębokości minimum 1,20 m. (przykrycie) W uzasadnionych przypadkach niekorzystne warunki gruntowe zaprojektowane przyłącze można posadowić płycej docieplając je. Maksymalne wypłycenie to 60 cm przykrycia kanału z rury PVC 160 i 110 przy jednoczesnym zastosowaniu docieplenia 40 cm warstwą keramzytu. W przypadku przewodu tłocznego PE 32 maksymalne wypłycenie to 80 cm w innych przypadkach przewód należy ocieplić warstwą keramzytu. Zastosowany do ocieplenia keramzyt należy oddzielić od rur i warstwy gruntu geowłókniną. W momencie posadowienia przewodów tłocznych płycej ( zastosowanie kopców rozsączeniowych należy zastosować rurę pro izolowaną. Istniejące połączenia ze zbiornikami bezodpływowymi należy zlikwidować, a stan odcinka kanału doprowadzającego ścieki należy sprawdzić pod względem technicznym. Ocena techniczna kanału powinna polegać na sprawdzeniu jego drożności, szczelności, zagłębieniu i spadku (min 1,5%) na danym odcinku. 6. Opis zastosowanego urządzenia: W niniejszym opracowaniu zaprojektowano dwa typy oczyszczalni: - osadnik gnilny wraz z drenażem rozsączającym polegające na oczyszczaniu ścieków przez bakterie beztlenowe (osadnik gnilny) i doczyszczeniu ścieków na drenażu rozsączającym. - oczyszczalnie ścieków pracująca na bazie złoża fluidalnego polegające na oczyszczeniu ścieków poprzez bakterie tlenowe i mikroorganizmy, przy równoczesnym, intensywnym napowietrzaniu ścieków.

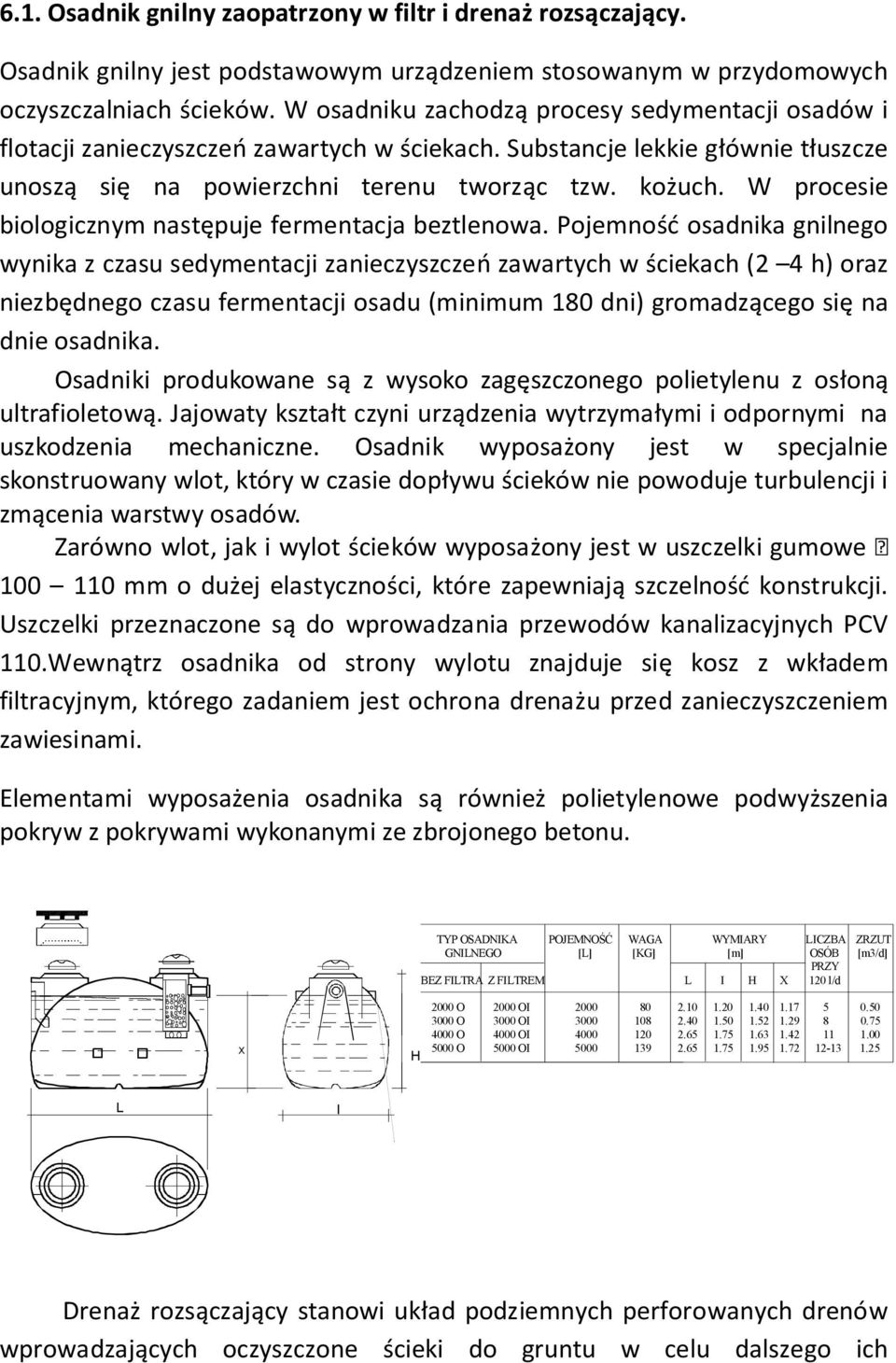

8 6.1. Osadnik gnilny zaopatrzony w filtr i drenaż rozsączający. Osadnik gnilny jest podstawowym urządzeniem stosowanym w przydomowych oczyszczalniach ścieków. W osadniku zachodzą procesy sedymentacji osadów i flotacji zanieczyszczeń zawartych w ściekach. Substancje lekkie głównie tłuszcze unoszą się na powierzchni terenu tworząc tzw. kożuch. W procesie biologicznym następuje fermentacja beztlenowa. Pojemność osadnika gnilnego wynika z czasu sedymentacji zanieczyszczeń zawartych w ściekach (2 4 h) oraz niezbędnego czasu fermentacji osadu (minimum 180 dni) gromadzącego się na dnie osadnika. Osadniki produkowane są z wysoko zagęszczonego polietylenu z osłoną ultrafioletową. Jajowaty kształt czyni urządzenia wytrzymałymi i odpornymi na uszkodzenia mechaniczne. Osadnik wyposażony jest w specjalnie skonstruowany wlot, który w czasie dopływu ścieków nie powoduje turbulencji i zmącenia warstwy osadów. Zarówno wlot, jak i wylot ścieków wyposażony jest w uszczelki gumowe mm o dużej elastyczności, które zapewniają szczelność konstrukcji. Uszczelki przeznaczone są do wprowadzania przewodów kanalizacyjnych PCV 110.Wewnątrz osadnika od strony wylotu znajduje się kosz z wkładem filtracyjnym, którego zadaniem jest ochrona drenażu przed zanieczyszczeniem zawiesinami. Elementami wyposażenia osadnika są również polietylenowe podwyższenia pokryw z pokrywami wykonanymi ze zbrojonego betonu. TYP OSADNIKA POJEMNOŚĆ WAGA WYMIARY LICZBA ZRZUT GNILNEGO [L] [KG] [m] OSÓB [m3/d] PRZY BEZ FILTRA Z FILTREM L I H X 120 l/d X H 2000 O 2000 OI O 3000 OI O 4000 OI O 5000 OI L I Drenaż rozsączający stanowi układ podziemnych perforowanych drenów wprowadzających oczyszczone ścieki do gruntu w celu dalszego ich

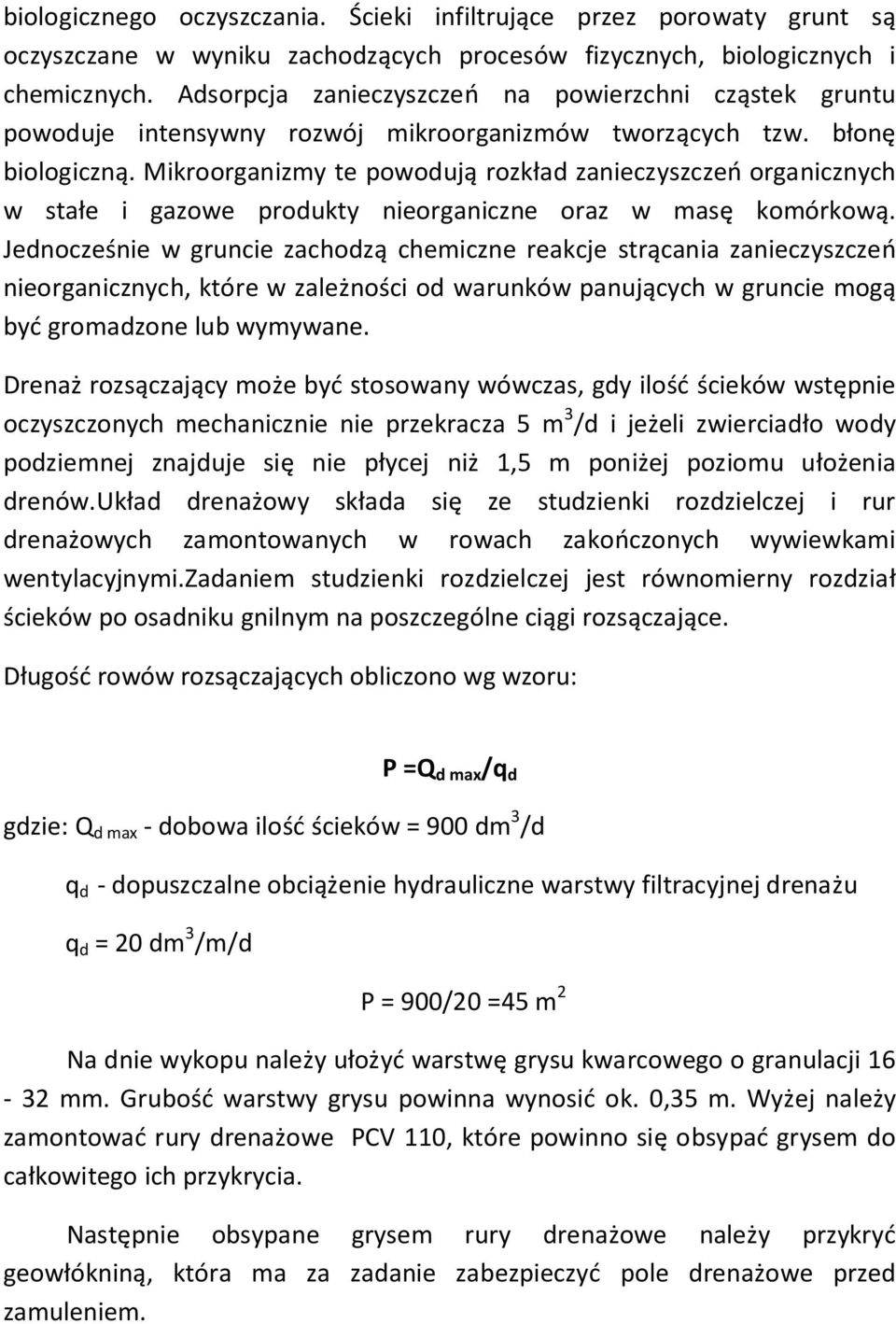

9 biologicznego oczyszczania. Ścieki infiltrujące przez porowaty grunt są oczyszczane w wyniku zachodzących procesów fizycznych, biologicznych i chemicznych. Adsorpcja zanieczyszczeń na powierzchni cząstek gruntu powoduje intensywny rozwój mikroorganizmów tworzących tzw. błonę biologiczną. Mikroorganizmy te powodują rozkład zanieczyszczeń organicznych w stałe i gazowe produkty nieorganiczne oraz w masę komórkową. Jednocześnie w gruncie zachodzą chemiczne reakcje strącania zanieczyszczeń nieorganicznych, które w zależności od warunków panujących w gruncie mogą być gromadzone lub wymywane. Drenaż rozsączający może być stosowany wówczas, gdy ilość ścieków wstępnie oczyszczonych mechanicznie nie przekracza 5 m 3 /d i jeżeli zwierciadło wody podziemnej znajduje się nie płycej niż 1,5 m poniżej poziomu ułożenia drenów.układ drenażowy składa się ze studzienki rozdzielczej i rur drenażowych zamontowanych w rowach zakończonych wywiewkami wentylacyjnymi.zadaniem studzienki rozdzielczej jest równomierny rozdział ścieków po osadniku gnilnym na poszczególne ciągi rozsączające. Długość rowów rozsączających obliczono wg wzoru: P =Q d max /q d gdzie: Q d max - dobowa ilość ścieków = 900 dm 3 /d q d - dopuszczalne obciążenie hydrauliczne warstwy filtracyjnej drenażu q d = 20 dm 3 /m/d P = 900/20 =45 m 2 Na dnie wykopu należy ułożyć warstwę grysu kwarcowego o granulacji mm. Grubość warstwy grysu powinna wynosić ok. 0,35 m. Wyżej należy zamontować rury drenażowe PCV 110, które powinno się obsypać grysem do całkowitego ich przykrycia. Następnie obsypane grysem rury drenażowe należy przykryć geowłókniną, która ma za zadanie zabezpieczyć pole drenażowe przed zamuleniem.

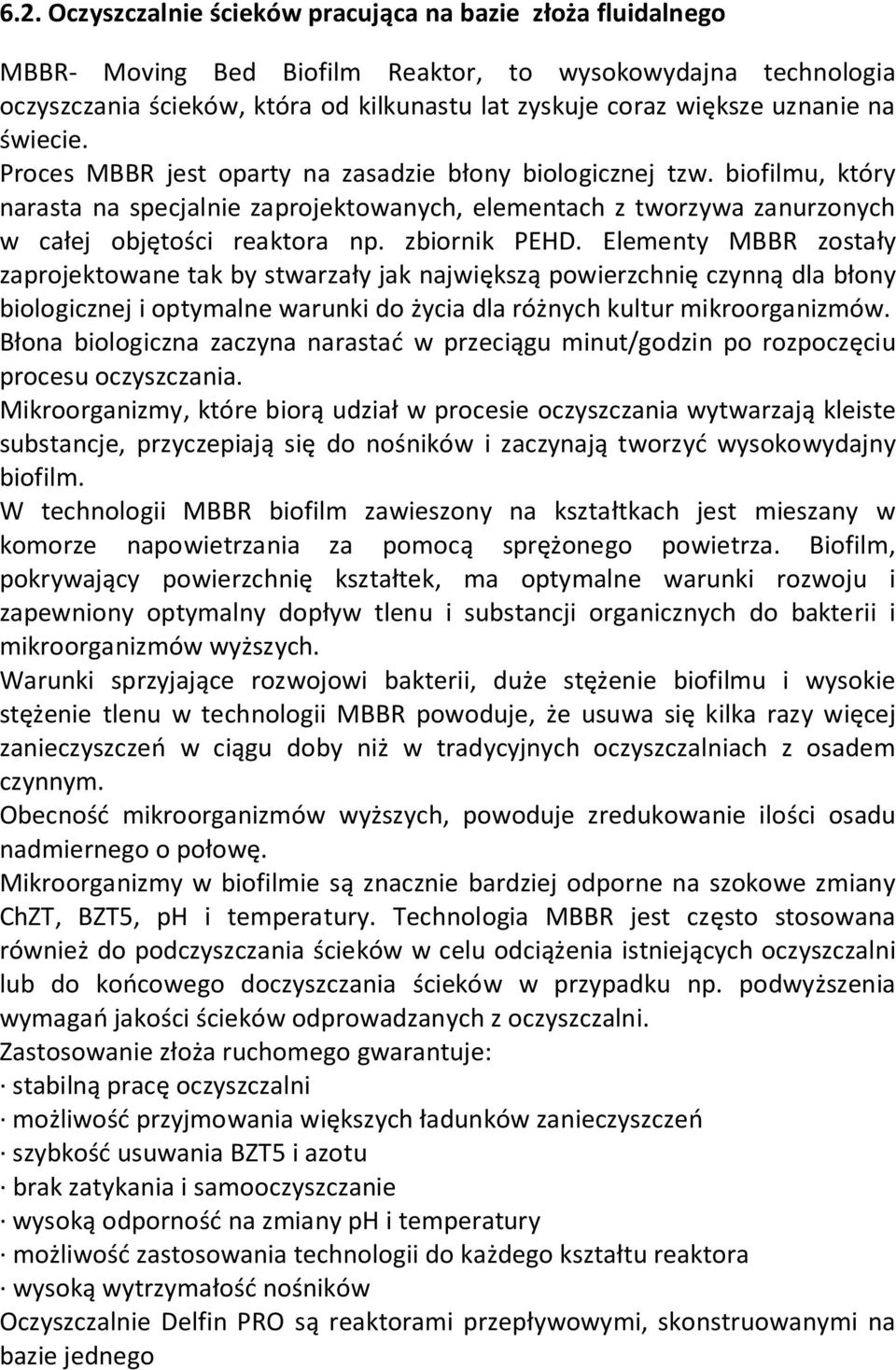

10 6.2. Oczyszczalnie ścieków pracująca na bazie złoża fluidalnego MBBR- Moving Bed Biofilm Reaktor, to wysokowydajna technologia oczyszczania ścieków, która od kilkunastu lat zyskuje coraz większe uznanie na świecie. Proces MBBR jest oparty na zasadzie błony biologicznej tzw. biofilmu, który narasta na specjalnie zaprojektowanych, elementach z tworzywa zanurzonych w całej objętości reaktora np. zbiornik PEHD. Elementy MBBR zostały zaprojektowane tak by stwarzały jak największą powierzchnię czynną dla błony biologicznej i optymalne warunki do życia dla różnych kultur mikroorganizmów. Błona biologiczna zaczyna narastać w przeciągu minut/godzin po rozpoczęciu procesu oczyszczania. Mikroorganizmy, które biorą udział w procesie oczyszczania wytwarzają kleiste substancje, przyczepiają się do nośników i zaczynają tworzyć wysokowydajny biofilm. W technologii MBBR biofilm zawieszony na kształtkach jest mieszany w komorze napowietrzania za pomocą sprężonego powietrza. Biofilm, pokrywający powierzchnię kształtek, ma optymalne warunki rozwoju i zapewniony optymalny dopływ tlenu i substancji organicznych do bakterii i mikroorganizmów wyższych. Warunki sprzyjające rozwojowi bakterii, duże stężenie biofilmu i wysokie stężenie tlenu w technologii MBBR powoduje, że usuwa się kilka razy więcej zanieczyszczeń w ciągu doby niż w tradycyjnych oczyszczalniach z osadem czynnym. Obecność mikroorganizmów wyższych, powoduje zredukowanie ilości osadu nadmiernego o połowę. Mikroorganizmy w biofilmie są znacznie bardziej odporne na szokowe zmiany ChZT, BZT5, ph i temperatury. Technologia MBBR jest często stosowana również do podczyszczania ścieków w celu odciążenia istniejących oczyszczalni lub do końcowego doczyszczania ścieków w przypadku np. podwyższenia wymagań jakości ścieków odprowadzanych z oczyszczalni. Zastosowanie złoża ruchomego gwarantuje: stabilną pracę oczyszczalni możliwość przyjmowania większych ładunków zanieczyszczeń szybkość usuwania BZT5 i azotu brak zatykania i samooczyszczanie wysoką odporność na zmiany ph i temperatury możliwość zastosowania technologii do każdego kształtu reaktora wysoką wytrzymałość nośników Oczyszczalnie Delfin PRO są reaktorami przepływowymi, skonstruowanymi na bazie jednego

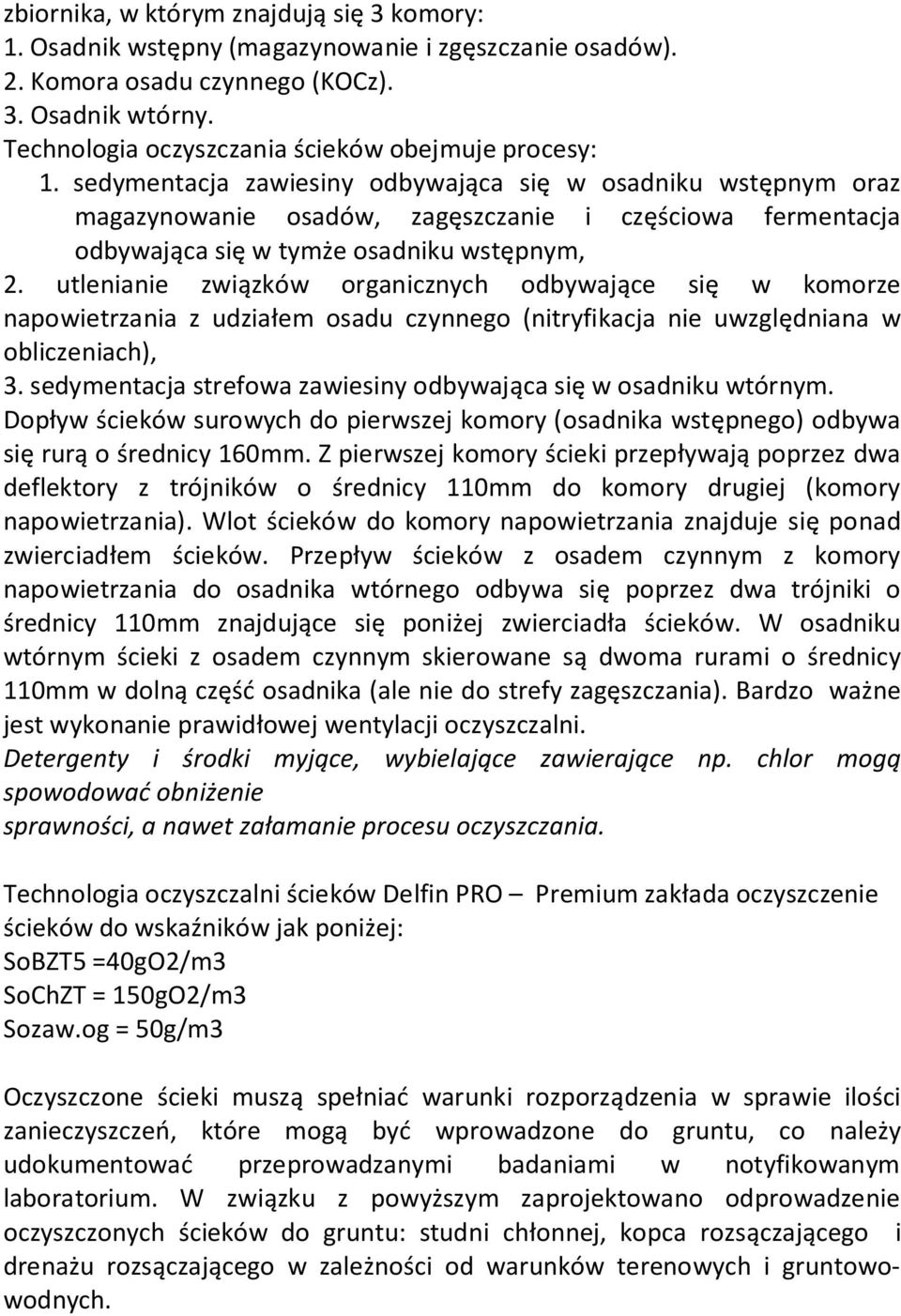

11 zbiornika, w którym znajdują się 3 komory: 1. Osadnik wstępny (magazynowanie i zgęszczanie osadów). 2. Komora osadu czynnego (KOCz). 3. Osadnik wtórny. Technologia oczyszczania ścieków obejmuje procesy: 1. sedymentacja zawiesiny odbywająca się w osadniku wstępnym oraz magazynowanie osadów, zagęszczanie i częściowa fermentacja odbywająca się w tymże osadniku wstępnym, 2. utlenianie związków organicznych odbywające się w komorze napowietrzania z udziałem osadu czynnego (nitryfikacja nie uwzględniana w obliczeniach), 3. sedymentacja strefowa zawiesiny odbywająca się w osadniku wtórnym. Dopływ ścieków surowych do pierwszej komory (osadnika wstępnego) odbywa się rurą o średnicy 160mm. Z pierwszej komory ścieki przepływają poprzez dwa deflektory z trójników o średnicy 110mm do komory drugiej (komory napowietrzania). Wlot ścieków do komory napowietrzania znajduje się ponad zwierciadłem ścieków. Przepływ ścieków z osadem czynnym z komory napowietrzania do osadnika wtórnego odbywa się poprzez dwa trójniki o średnicy 110mm znajdujące się poniżej zwierciadła ścieków. W osadniku wtórnym ścieki z osadem czynnym skierowane są dwoma rurami o średnicy 110mm w dolną część osadnika (ale nie do strefy zagęszczania). Bardzo ważne jest wykonanie prawidłowej wentylacji oczyszczalni. Detergenty i środki myjące, wybielające zawierające np. chlor mogą spowodować obniżenie sprawności, a nawet załamanie procesu oczyszczania. Technologia oczyszczalni ścieków Delfin PRO Premium zakłada oczyszczenie ścieków do wskaźników jak poniżej: SoBZT5 =40gO2/m3 SoChZT = 150gO2/m3 Sozaw.og = 50g/m3 Oczyszczone ścieki muszą spełniać warunki rozporządzenia w sprawie ilości zanieczyszczeń, które mogą być wprowadzone do gruntu, co należy udokumentować przeprowadzanymi badaniami w notyfikowanym laboratorium. W związku z powyższym zaprojektowano odprowadzenie oczyszczonych ścieków do gruntu: studni chłonnej, kopca rozsączającego i drenażu rozsączającego w zależności od warunków terenowych i gruntowowodnych.

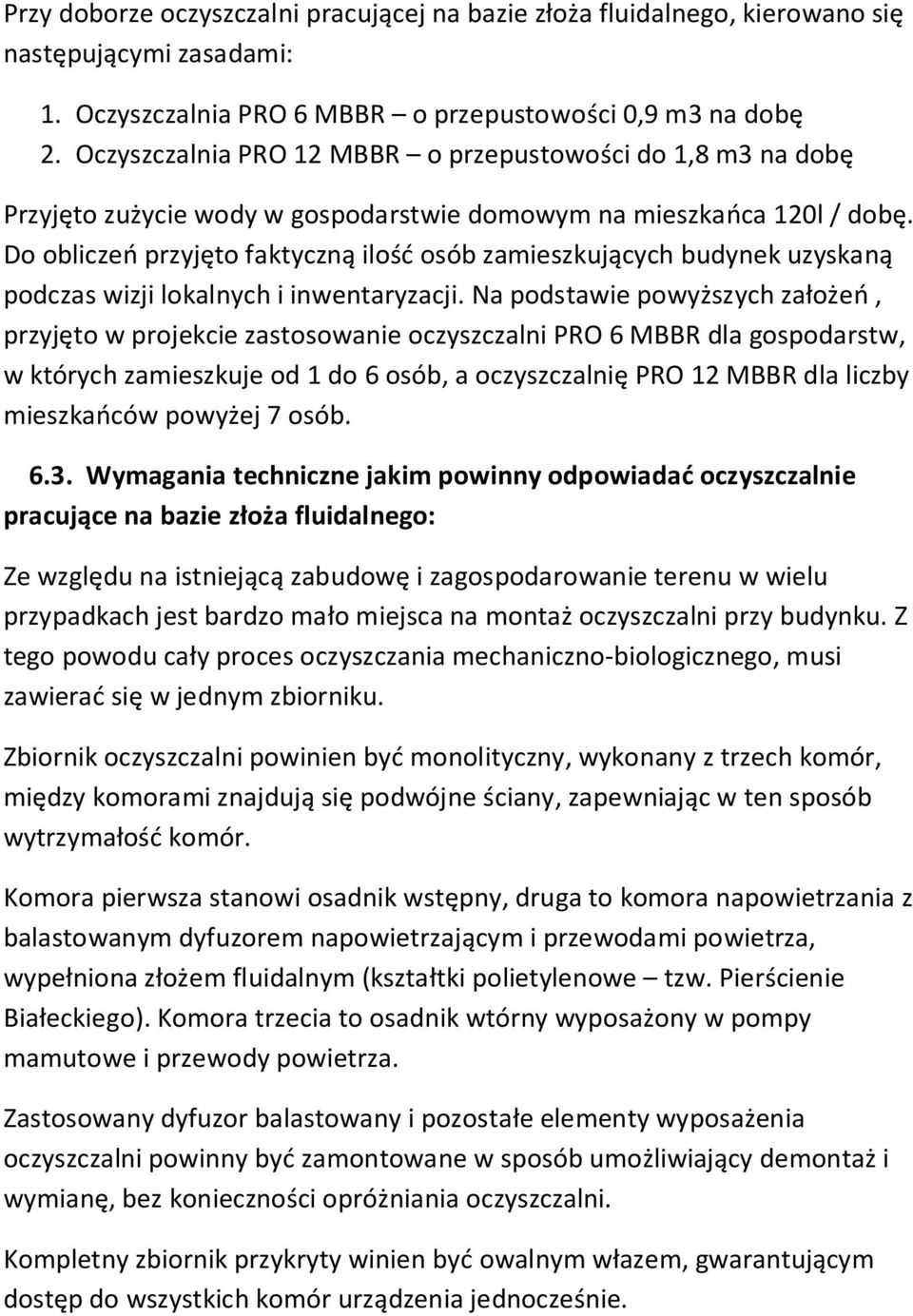

12 Przy doborze oczyszczalni pracującej na bazie złoża fluidalnego, kierowano się następującymi zasadami: 1. Oczyszczalnia PRO 6 MBBR o przepustowości 0,9 m3 na dobę 2. Oczyszczalnia PRO 12 MBBR o przepustowości do 1,8 m3 na dobę Przyjęto zużycie wody w gospodarstwie domowym na mieszkańca 120l / dobę. Do obliczeń przyjęto faktyczną ilość osób zamieszkujących budynek uzyskaną podczas wizji lokalnych i inwentaryzacji. Na podstawie powyższych założeń, przyjęto w projekcie zastosowanie oczyszczalni PRO 6 MBBR dla gospodarstw, w których zamieszkuje od 1 do 6 osób, a oczyszczalnię PRO 12 MBBR dla liczby mieszkańców powyżej 7 osób Wymagania techniczne jakim powinny odpowiadać oczyszczalnie pracujące na bazie złoża fluidalnego: Ze względu na istniejącą zabudowę i zagospodarowanie terenu w wielu przypadkach jest bardzo mało miejsca na montaż oczyszczalni przy budynku. Z tego powodu cały proces oczyszczania mechaniczno-biologicznego, musi zawierać się w jednym zbiorniku. Zbiornik oczyszczalni powinien być monolityczny, wykonany z trzech komór, między komorami znajdują się podwójne ściany, zapewniając w ten sposób wytrzymałość komór. Komora pierwsza stanowi osadnik wstępny, druga to komora napowietrzania z balastowanym dyfuzorem napowietrzającym i przewodami powietrza, wypełniona złożem fluidalnym (kształtki polietylenowe tzw. Pierścienie Białeckiego). Komora trzecia to osadnik wtórny wyposażony w pompy mamutowe i przewody powietrza. Zastosowany dyfuzor balastowany i pozostałe elementy wyposażenia oczyszczalni powinny być zamontowane w sposób umożliwiający demontaż i wymianę, bez konieczności opróżniania oczyszczalni. Kompletny zbiornik przykryty winien być owalnym włazem, gwarantującym dostęp do wszystkich komór urządzenia jednocześnie.

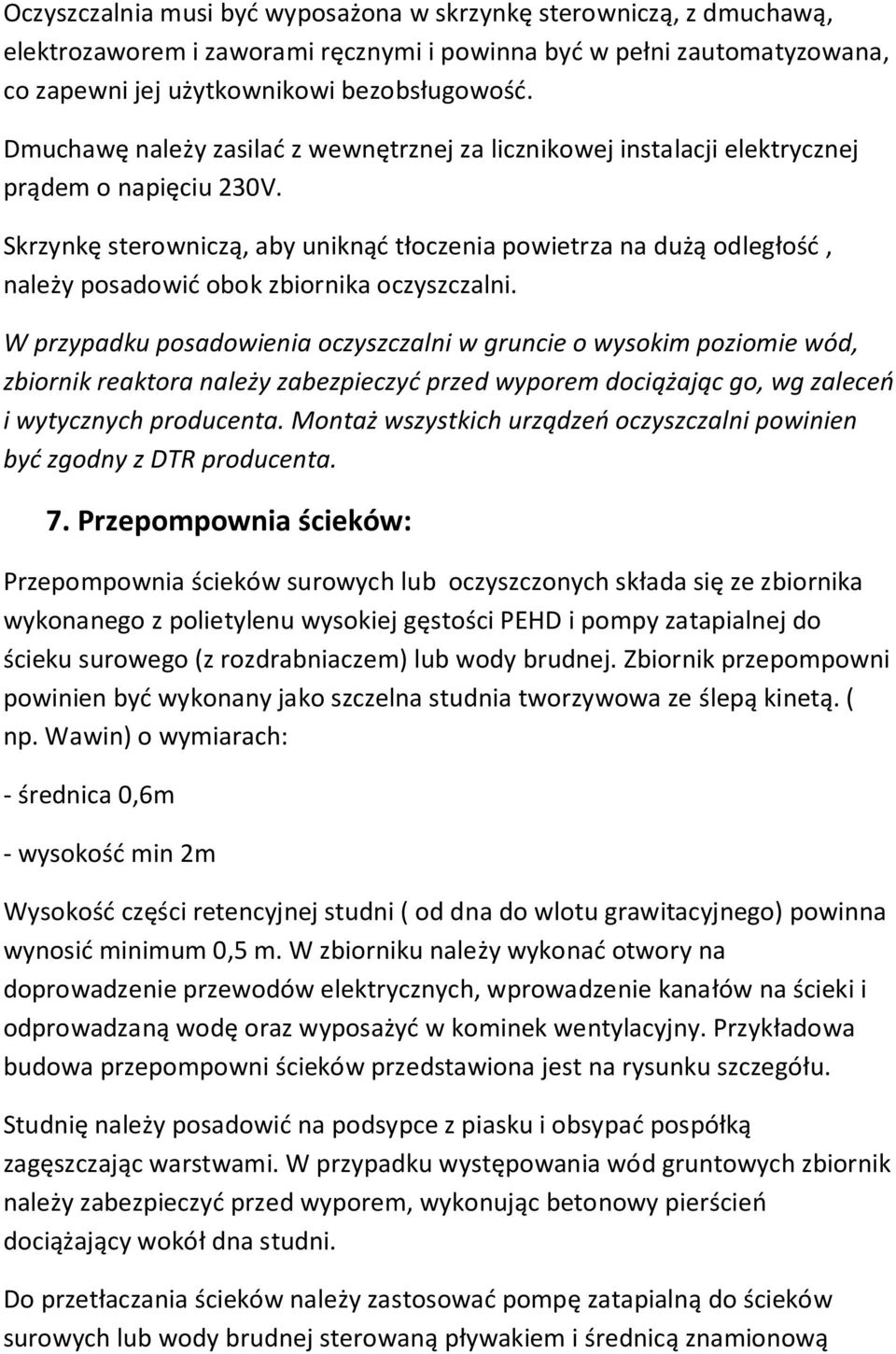

13 Oczyszczalnia musi być wyposażona w skrzynkę sterowniczą, z dmuchawą, elektrozaworem i zaworami ręcznymi i powinna być w pełni zautomatyzowana, co zapewni jej użytkownikowi bezobsługowość. Dmuchawę należy zasilać z wewnętrznej za licznikowej instalacji elektrycznej prądem o napięciu 230V. Skrzynkę sterowniczą, aby uniknąć tłoczenia powietrza na dużą odległość, należy posadowić obok zbiornika oczyszczalni. W przypadku posadowienia oczyszczalni w gruncie o wysokim poziomie wód, zbiornik reaktora należy zabezpieczyć przed wyporem dociążając go, wg zaleceń i wytycznych producenta. Montaż wszystkich urządzeń oczyszczalni powinien być zgodny z DTR producenta. 7. Przepompownia ścieków: Przepompownia ścieków surowych lub oczyszczonych składa się ze zbiornika wykonanego z polietylenu wysokiej gęstości PEHD i pompy zatapialnej do ścieku surowego (z rozdrabniaczem) lub wody brudnej. Zbiornik przepompowni powinien być wykonany jako szczelna studnia tworzywowa ze ślepą kinetą. ( np. Wawin) o wymiarach: - średnica 0,6m - wysokość min 2m Wysokość części retencyjnej studni ( od dna do wlotu grawitacyjnego) powinna wynosić minimum 0,5 m. W zbiorniku należy wykonać otwory na doprowadzenie przewodów elektrycznych, wprowadzenie kanałów na ścieki i odprowadzaną wodę oraz wyposażyć w kominek wentylacyjny. Przykładowa budowa przepompowni ścieków przedstawiona jest na rysunku szczegółu. Studnię należy posadowić na podsypce z piasku i obsypać pospółką zagęszczając warstwami. W przypadku występowania wód gruntowych zbiornik należy zabezpieczyć przed wyporem, wykonując betonowy pierścień dociążający wokół dna studni. Do przetłaczania ścieków należy zastosować pompę zatapialną do ścieków surowych lub wody brudnej sterowaną pływakiem i średnicą znamionową

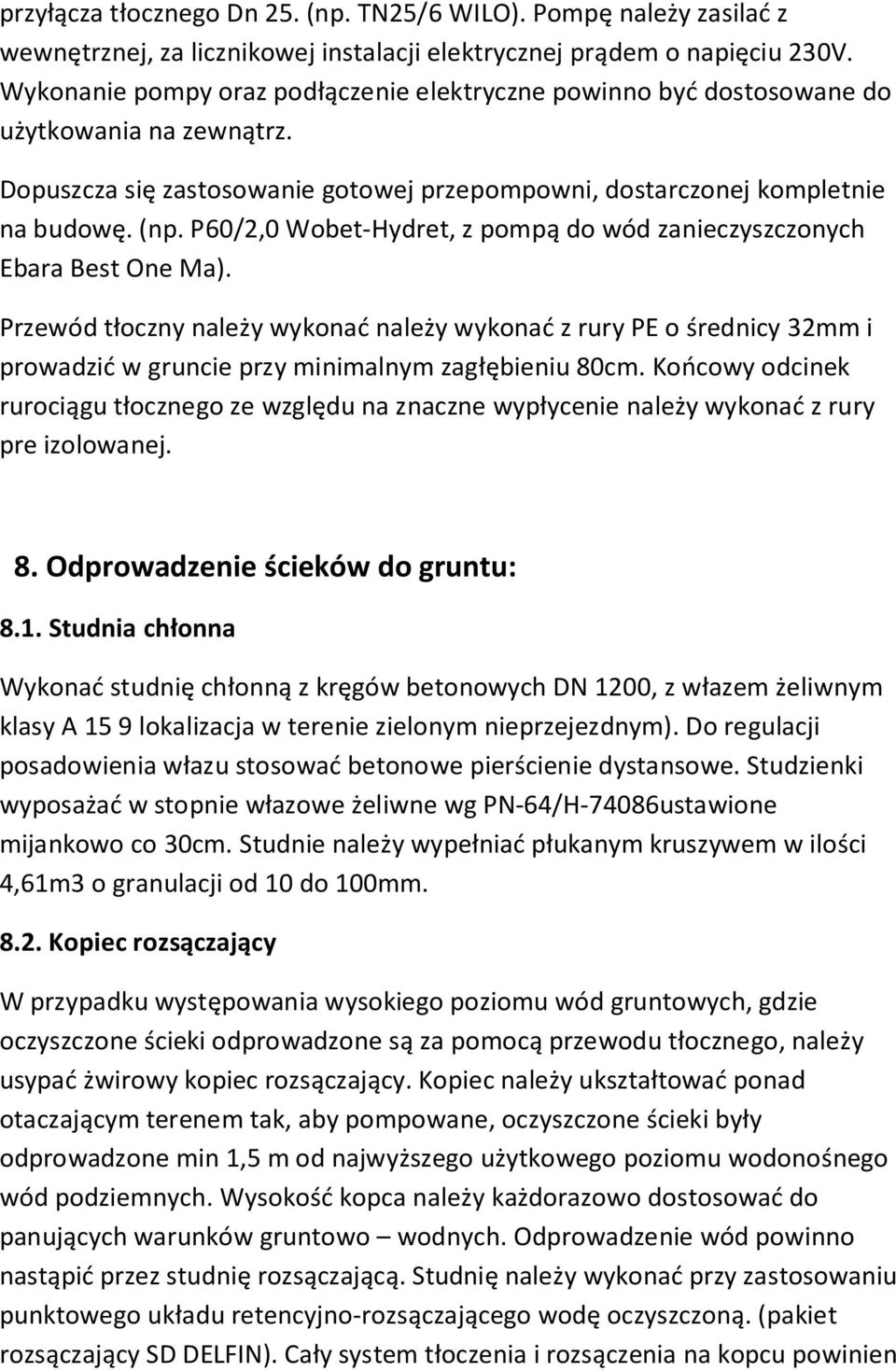

14 przyłącza tłocznego Dn 25. (np. TN25/6 WILO). Pompę należy zasilać z wewnętrznej, za licznikowej instalacji elektrycznej prądem o napięciu 230V. Wykonanie pompy oraz podłączenie elektryczne powinno być dostosowane do użytkowania na zewnątrz. Dopuszcza się zastosowanie gotowej przepompowni, dostarczonej kompletnie na budowę. (np. P60/2,0 Wobet-Hydret, z pompą do wód zanieczyszczonych Ebara Best One Ma). Przewód tłoczny należy wykonać należy wykonać z rury PE o średnicy 32mm i prowadzić w gruncie przy minimalnym zagłębieniu 80cm. Końcowy odcinek rurociągu tłocznego ze względu na znaczne wypłycenie należy wykonać z rury pre izolowanej. 8. Odprowadzenie ścieków do gruntu: 8.1. Studnia chłonna Wykonać studnię chłonną z kręgów betonowych DN 1200, z włazem żeliwnym klasy A 15 9 lokalizacja w terenie zielonym nieprzejezdnym). Do regulacji posadowienia włazu stosować betonowe pierścienie dystansowe. Studzienki wyposażać w stopnie włazowe żeliwne wg PN-64/H-74086ustawione mijankowo co 30cm. Studnie należy wypełniać płukanym kruszywem w ilości 4,61m3 o granulacji od 10 do 100mm Kopiec rozsączający W przypadku występowania wysokiego poziomu wód gruntowych, gdzie oczyszczone ścieki odprowadzone są za pomocą przewodu tłocznego, należy usypać żwirowy kopiec rozsączający. Kopiec należy ukształtować ponad otaczającym terenem tak, aby pompowane, oczyszczone ścieki były odprowadzone min 1,5 m od najwyższego użytkowego poziomu wodonośnego wód podziemnych. Wysokość kopca należy każdorazowo dostosować do panujących warunków gruntowo wodnych. Odprowadzenie wód powinno nastąpić przez studnię rozsączającą. Studnię należy wykonać przy zastosowaniu punktowego układu retencyjno-rozsączającego wodę oczyszczoną. (pakiet rozsączający SD DELFIN). Cały system tłoczenia i rozsączenia na kopcu powinien

15 być zabezpieczony przed przemarzaniem. Kopiec należy wypełnić gruntem przepuszczalnym, niespoistym najlepiej żwirem niesortowanym, objętość kopca powinna wynosić minimum 6m3. Przykładowe rozwiązanie kopca przedstawione jest na rysunku szczegółu. 9.Roboty ziemne, próby szczelności i odbiory robót. Wykopy wykonywać mechanicznie na odkład oraz ręcznie w miejscach skrzyżowań innym uzbrojeniem, z pionowym zabezpieczeniem ścian wykopów wg PN-B-10736, BN-83/ oraz przepisami BHP. Montaż oczyszczalni w gruncie należy wykonać zgodnie z zaleceniami producenta. Przewody układać na podsypce z piasku grubości 15cm. Po odbiorze robót wykonać obsypkę rurociągów grubości 30cm. Wykopy zasypywać warstwami, prowadząc równocześnie zagęszczenie ręczne obsypki. Grunt zagęszczać, zgodnie z wytycznymi układania rur. Przewody przed zasypaniem powinny być sprawdzone pomiarami w planie i pomiarami rzędnych wysokościowych. Przy układaniu rurociągu zachować warunki montażu przedstawione przez producenta rur. Prób szczelności i odbiorów dokonać zgodnie z PN-EN 1610:2002 oraz warunkami technicznymi producentów rur i zastosowanych urządzeń oraz materiałów. W przypadku natrafienia w trakcie prowadzenia robót, na wody gruntowe, sposób odwodnienia uzgodnić z Inspektorem Nadzoru Budowlanego. Należy zastosować system igłofiltrów lub pomp powierzchniowych w zależności od faktycznego poziomu wód gruntowych. Napotkane w trakcie robót uzbrojenie niezinwentaryzowane należy zabezpieczyć oraz powiadomić odpowiednie instytucje. Wszystkie uzasadnione i uzgodnione zmiany w stosunku do niniejszego projektu należy zaznaczyć w dokumentacji powykonawczej potwierdzeniem i akceptację Inspektora Nadzoru Budowlanego. 10. Uwagi końcowe

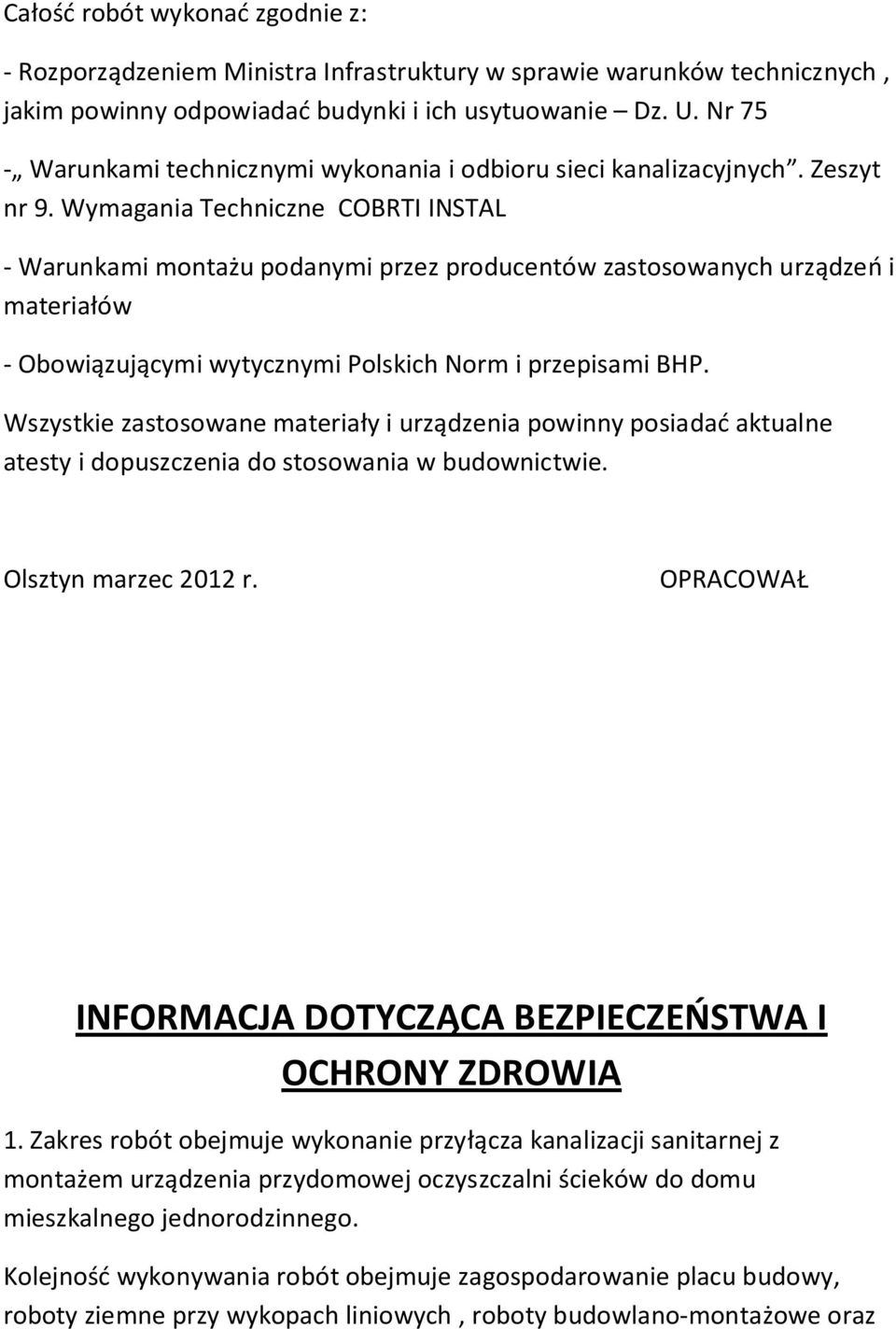

16 Całość robót wykonać zgodnie z: - Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. Nr 75 - Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych. Zeszyt nr 9. Wymagania Techniczne COBRTI INSTAL - Warunkami montażu podanymi przez producentów zastosowanych urządzeń i materiałów - Obowiązującymi wytycznymi Polskich Norm i przepisami BHP. Wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty i dopuszczenia do stosowania w budownictwie. Olsztyn marzec 2012 r. OPRACOWAŁ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót obejmuje wykonanie przyłącza kanalizacji sanitarnej z montażem urządzenia przydomowej oczyszczalni ścieków do domu mieszkalnego jednorodzinnego. Kolejność wykonywania robót obejmuje zagospodarowanie placu budowy, roboty ziemne przy wykopach liniowych, roboty budowlano-montażowe oraz

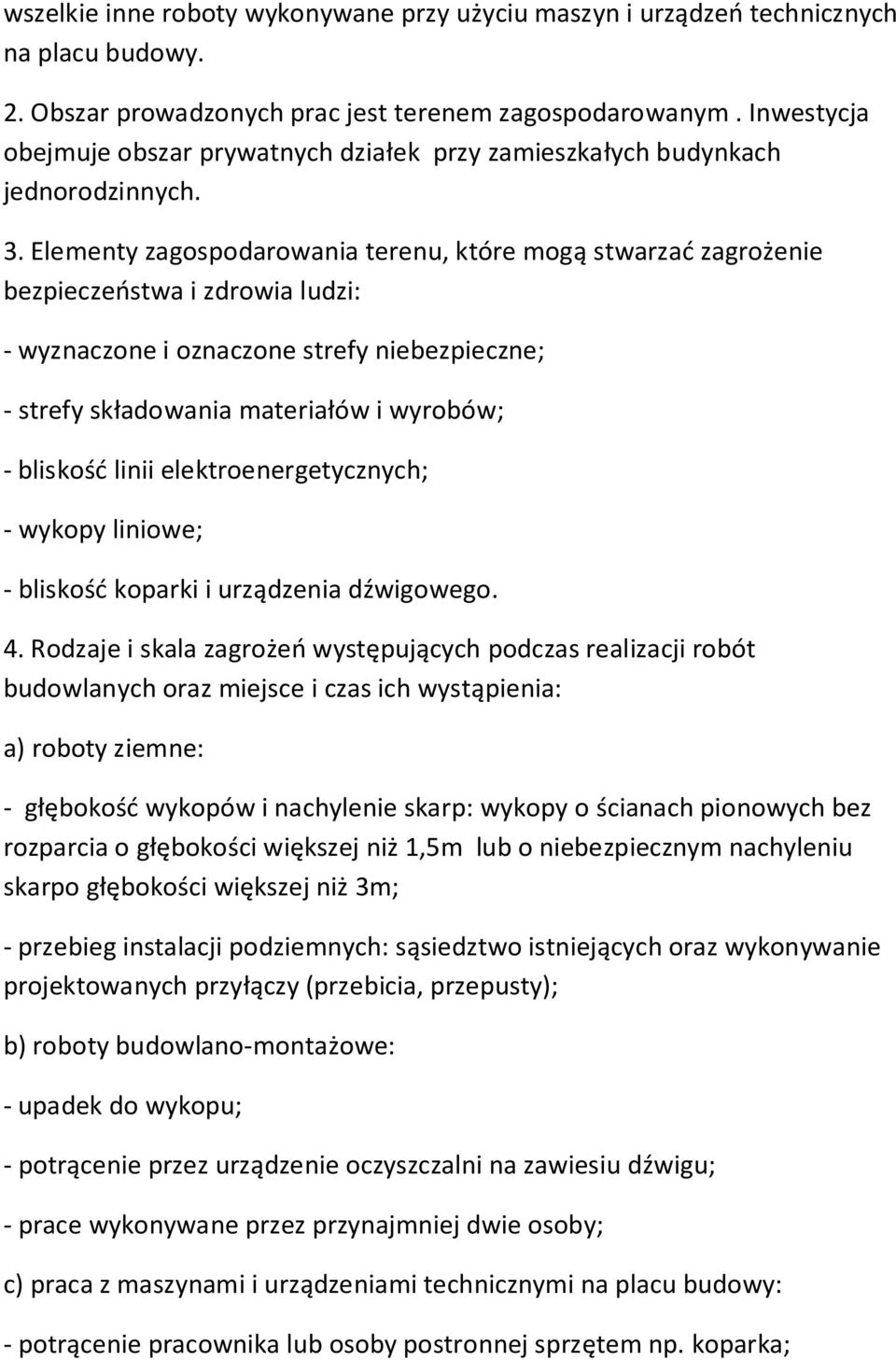

17 wszelkie inne roboty wykonywane przy użyciu maszyn i urządzeń technicznych na placu budowy. 2. Obszar prowadzonych prac jest terenem zagospodarowanym. Inwestycja obejmuje obszar prywatnych działek przy zamieszkałych budynkach jednorodzinnych. 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - wyznaczone i oznaczone strefy niebezpieczne; - strefy składowania materiałów i wyrobów; - bliskość linii elektroenergetycznych; - wykopy liniowe; - bliskość koparki i urządzenia dźwigowego. 4. Rodzaje i skala zagrożeń występujących podczas realizacji robót budowlanych oraz miejsce i czas ich wystąpienia: a) roboty ziemne: - głębokość wykopów i nachylenie skarp: wykopy o ścianach pionowych bez rozparcia o głębokości większej niż 1,5m lub o niebezpiecznym nachyleniu skarpo głębokości większej niż 3m; - przebieg instalacji podziemnych: sąsiedztwo istniejących oraz wykonywanie projektowanych przyłączy (przebicia, przepusty); b) roboty budowlano-montażowe: - upadek do wykopu; - potrącenie przez urządzenie oczyszczalni na zawiesiu dźwigu; - prace wykonywane przez przynajmniej dwie osoby; c) praca z maszynami i urządzeniami technicznymi na placu budowy: - potrącenie pracownika lub osoby postronnej sprzętem np. koparka;

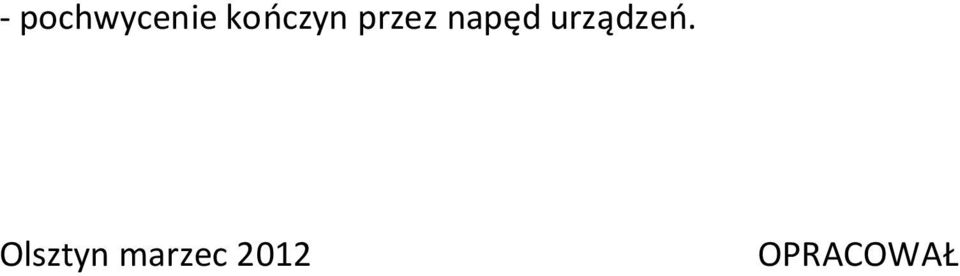

18 - pochwycenie kończyn przez napęd urządzeń. Olsztyn marzec 2012 OPRACOWAŁ
