PROJEKT ROZBIÓRKI. Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A. Obiekt:

Transkrypt

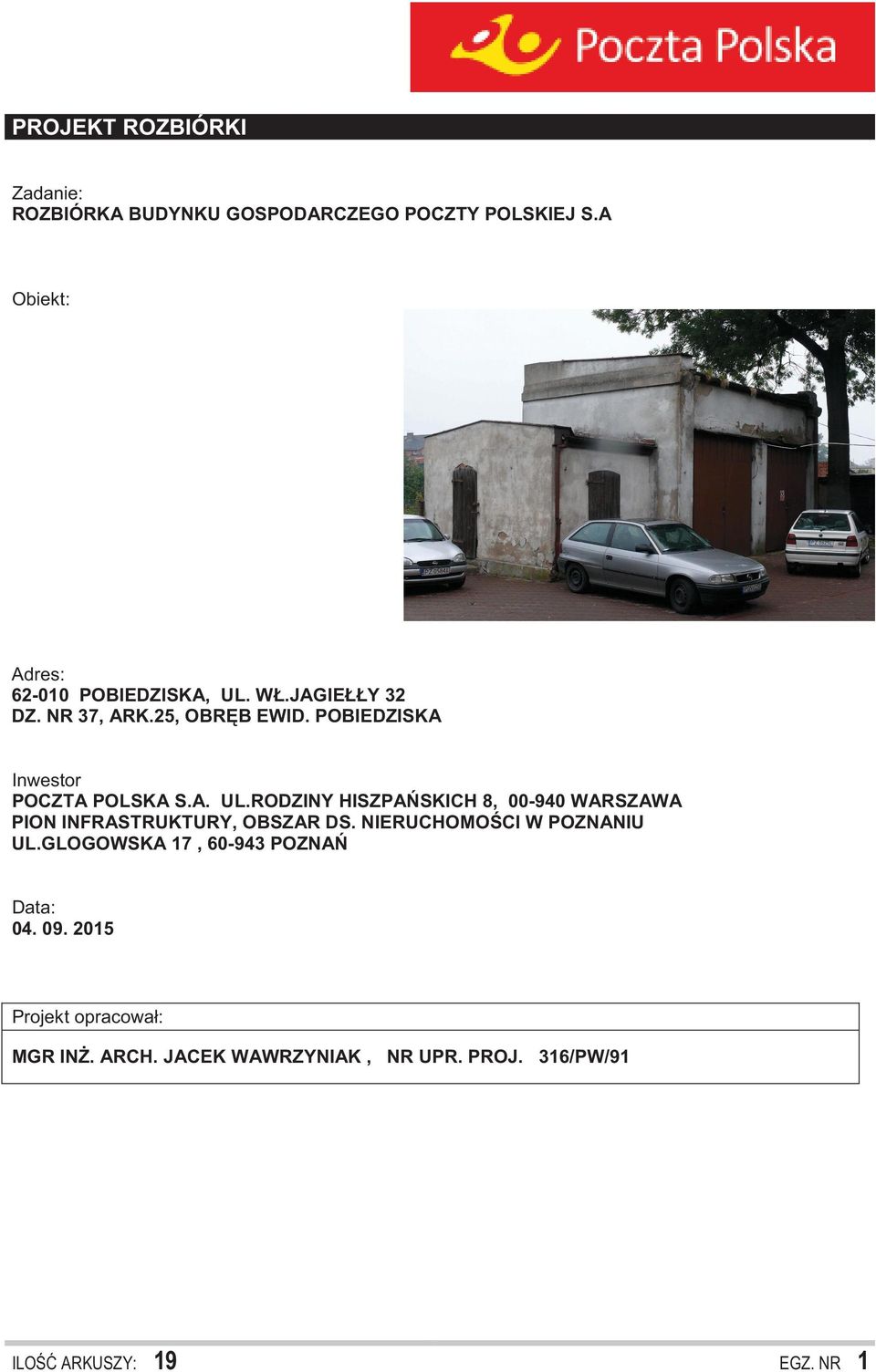

1 Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Obiekt: Adres: POBIEDZISKA, UL. WŁ.JAGIEŁŁY 32 DZ. NR 37, ARK.25, OBRĉB EWID. POBIEDZISKA Inwestor POCZTA POLSKA S.A. UL.RODZINY HISZPAēSKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMOĝCI W POZNANIU UL.GLOGOWSKA 17, POZNAē Data: Projekt opracował: MGR INĩ. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91,/2ĝû $5.86=< (*= 15

2 O WIADCZENIE PROJEKTANTA Pozna dnia r. Na podstawie art.20 ust.4 USTAWY z dnia r. PRAWO BUDOWLANE (Dz.U. z 1994r. Nr 89,poz.414 z pó niejszymi zmianami) o wiadczam, e: PROJEKT BUDOWLANY ROZBIÓRKI BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A POBIEDZISKA, UL. WŁ.JAGIEŁŁY 32 DZ. NR 37, ARK.25, OBR B EWID. POBIEDZISKA wykonano zgodnie z obowi zuj cymi przepisami i zasadami wiedzy technicznej. PROJEKTANT MGR IN. ARCH. JACEK WAWRZYNIAK NR UPR. PROJ. 316/PW/91 SPRAWDZAJ CY Projekt nie podlega sprawdzeniu. Art.20 ust.3 pkt.2 Prawo Budowlane z dn r. strona 2

3 Z AW AR T O O P R AC O W AN I A I. CZ OPISOWA: A. BUDYNKU GOSPODARCZEGO PRZEDMIOT I DANE dot. ZADANIA Przedmiotem zadania: Lokalizacja budynku: Inwestor i własno nieruchomo ci: PODSTAWA FORMALNA WYKONANIA PROJEKTU ROZBIÓRKI ISTNIEJ CY STAN ZAGOSPODAROWANIA DZIAŁKI ZESTAWIENIE POWIERZCHNI INFORMACJA NA TEMAT WPISU DO REJESTRU ZABYTKÓW INFORMACJA NA TEMAT WPŁYWU EKSPLOATACCJI GÓRNICZEJ ZAGRO ENIE DLA RODOWISKA ORAZ HIGIENY ZDROWIA STAN ISTNIEJACY ORAZ OCENA TECHNICZNA BUDYNKU Opis ogólny istniej cego budynku: Ocena istniej cego stanu technicznego budynku ZAKRES ROBÓT ROZBIÓRKOWYCH ORAZ ZALECENIA WYKONAWCZE Prace przygotowawcze i zabezpieczaj ce Demonta urz dze i przewodów instalacyjnych Rozbiórka stolarki drzwiowej i okiennej Rozbiórka pokrycia dachowego i obróbek blacharskich Rozbiórka murowanych attyk i murków ogniowych Rozbiórka konstrukcji dachowej Rozbiórka cian działowych Rozbiórka cian zewn trznych Rozbiórka posadzki, cian fundamentowych fundamentów i podmurówek Segregacja odpadów, transport, utylizacja ZAPEWNIENIE BEZPIECZE STWA LUDZI I MIENIA W TRAKCIE ROZBIÓRKI...8 INFORMACJA DO PLANU BIOZ Zakres robót Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi Wskazanie dotycz ce przewidywanych zagro e wyst puj cych podczas realizacji robót budowlanych: Wskazanie sposobu prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych: Wskazanie rodków technicznych i organizacyjnych zapobiegaj cych zagro eniom:...11 II. ZAŁ CZNIKI 1. Kserokopie uprawnie projektanta. 2. Przedmiar robot III. CZ RYSUNKOWA Rys. A - 01 PLAN SYTUACYJNY - skala 1: 1000 Rys. A - 02 RZUT PRZYZIEMIA - skala 1: 75 Rys. A - 03 ELEWACJA FRONTOWA,ELEWCJA TYLNA - foto strona 3

4 A. P R O J E K T R O Z B I Ó R K I B U D Y N K U G O S P O D A R C Z E G O 1 PRZEDMIOT I DANE dot. ZADANIA 1.1. Przedmiotem zadania: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A 1.2. Lokalizacja budynku: POBIEDZISKA, UL. WŁ.JAGIEŁŁY 32 DZ. NR 37, ARK.25, OBR B EWID. POBIEDZISKA 1.3. Inwestor i własno nieruchomo ci: POCZTA POLSKA S.A. UL.RODZINY HISZPA SKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMO CI W POZNANIU UL.GLOGOWSKA 17, POZNA 2 PODSTAWA FORMALNA WYKONANIA PROJEKTU ROZBIÓRKI Podstaw rozbiórki jest zły stan techniczny budynku oraz zalecenia wynikaj ce z protokołu nr43/p/2015 z rocznej kontroli stanu technicznego obiektu przeprowadzonej w dniu r.z których wynika,ze budynek nie zapewnia bezpiecze stwa u ytkowania. Warunki techniczne warunki okre lone w Rozporz dzeniu Ministra Infrastruktury Dz. U. Nr 75, poz. 690 z dnia r z pó niejszymi zmianami w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie. Wizja lokalna 3 ISTNIEJ CY STAN ZAGOSPODAROWANIA DZIAŁKI Na działce nr 37 ark.25 pod adresem ul.wł.jagiełły 32 w Pobiedziskach zlokalizowane s dwa budynki stanowi ce własno Poczty Polskiej S.A.: 1 budynek u yteczno ci publicznej (Urz d Pocztowy,Bank Pocztowy) - dwukondygnacyjny z poddaszem cz ciowo u ytkowym,podpiwniczony,z dachem stromym dwuspadowym 1-budynek Urz du Poczty w Pobiedziskach 2 budynek gospodarczy z dwoma stanowiskami gara owymi jednokondygnacyjny, niepodpiwniczony z dachem płaski strona 4

5 2-budynek gospodarczy przeznaczony do wyburzenia 4 ZESTAWIENIE POWIERZCHNI Powierzchnia działki Nr 37,ark.25 Powierzchnia zabudowy bud.gospodarczego: Powierzchnia netto bud.gospodarczego: Kubatura bud. gospodarczego: m m m m INFORMACJA NA TEMAT WPISU DO REJESTRU ZABYTKÓW NieruchomoĞü składająca siċ z dwóch budynków opisanych jak w punkcie 3 nie są wpisane do rejestru zabytków ani nie są objċte ochroną konserwatorską. 6 INFORMACJA NA TEMAT WPŁYWU EKSPLOATACCJI GÓRNICZEJ Nie wystċpuje wpływ eksploatacji górniczej. 7 ZAGROĩENIE DLA ĝrodowiska ORAZ HIGIENY ZDROWIA Przewidywany zakres robót nie powoduje Īadnych ponadnormatywnych zjawisk uciąīliwych dla Ğrodowiska, zdrowia ludzi i dla obiektów sąsiadujących. 8 STAN ISTNIEJACY ORAZ OCENA TECHNICZNA BUDYNKU 8.1. Opis ogólny istniejącego budynku: Budynek gospodarczy jest obiektem niepodpiwniczonym, zlokalizowanym w Pobiedziskach na działce bċdącej własnoğcią Poczty Polskiej SA. Wchodzi w skład zabudowy nieruchomoğci Poczty Polskiej i znajduje siċ na zapleczu budynku głównego usytuowanego przy ulicy Wł.Jagiełły 32. Obiekt jest nie uīytkowany. W pierwotnej fazie był to budynek inwentarski. W wyniku przebudowy w roku 1978/79 powstał dwustanowiskowy garaī oraz czċğü gospodarcza drewutnia o dwóch boksach. Obiekt został wykonany w technologii tradycyjnej: fundamenty (Ğciany fundamentowe) z kamienia polnego Ğciany z cegły ceramicznej pełnej gr.25 i 12 cm. konstrukcja dachu drewniana prosta z pokryciem papowym ułoīonym na pełnym deskowaniu. strona 5

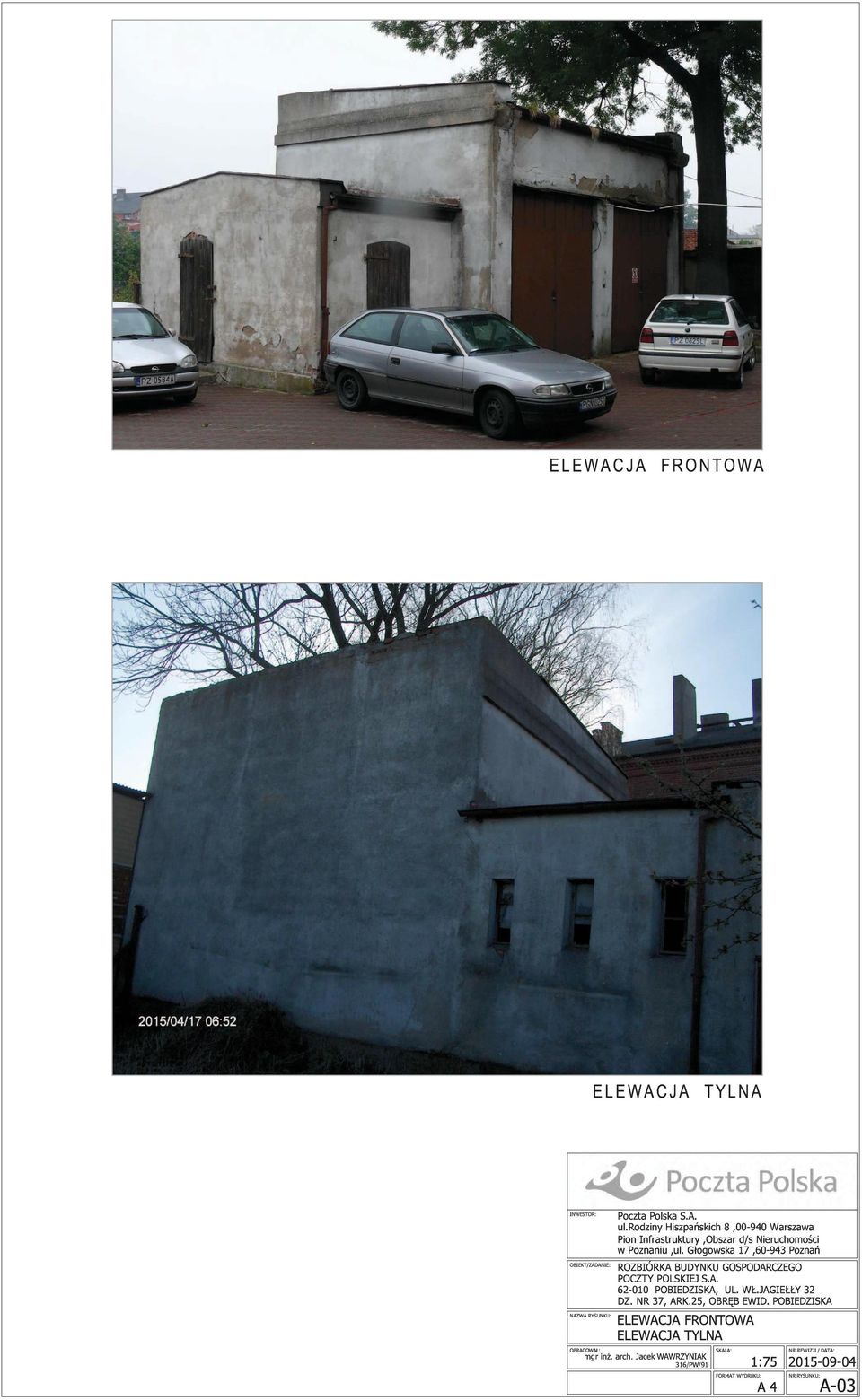

6 dach płaski jednospadowy oraz dwuspadowy nad czċğcią niīszą rynny i rury spustowe z blachy stalowej ocynkowanej wrota drzwiowe z desek bramy garaīowe stalowe tynki wewnċtrzne gładkie z zaprawy cementowo-wapiennej w czċğci wyīszej podsufitka z desek tynkowanych posadzka cementowa elewacja tynk gładki cementowo-wapienny malowany farbami emulsynymi. Obiekt składa siċ z dwóch czċğci: wyīszej obejmującej dwa pomieszczenia z dwiema stalowymi bramami garaīowymi i niīszej z wrotami drewnianymi. Obiekt nie posiada Īadnych czynnych urządzeĕ instalacji wodno kanalizacyjnej i elektrycznej Fot. nr 1. Elewacja frontowa Fot. nr 2. Elewacja boczna Fot. nr 3. Elewacja tylna Fot. nr 4. widok z góry Ocena istniejącego stanu technicznego budynku Ogólna charakterystyka uszkodzeĕ konstrukcji ceramicznych. Zarysowania i pċkniċcia Ğcian i nadproīy widoczne są od strony wewnċtrznej i zewnċtrznej, Ğciany wykazują duīe zawilgocenie. Ogólna charakterystyka uszkodzeĕ konstrukcji drewnianej. Ze wzglċdu na długotrwałe zawilgocenie spowodowane nieszczelnoğciami pokrycia dachu konstrukcja dachu uległa degradacji, elementy konstrukcji czċğciowo zmurszałe. Elementy wykoĕczeniowe. Wrota drewniane zniszczone, bramy stalowe skorodowane. Tynki zewnċtrzne i wewnċtrzne zawilgocone, czċğciowo zwietrzałe. strona 6

7 Posadzka niejednolita cementowa, sp kana z du ymi ubytkami warstwy wierzchniej nie nadaje si do dalszego u ytkowania. Rynny i rury spustowe zu yte. Wnioski. W chwili obecnej obiekt jest nie u ytkowany. Z uwagi na stan techniczny nie jest mo liwe u ytkowanie obiektu zgodnie z jego przeznaczeniem. Na podstawie przeprowadzonej analizy technicznej obiekt zakwalifikowano do rozbiórki. Nie bez znaczenia jest fakt, e procesy zachodz cych zmian w obiekcie posiadaj charakter czynny. W zwi zku z tym nast puje stopniowa utrata jego odporno ci na destrukcj. Remont budynku nieopłacalny z ekonomicznego punku z uwagi na du y zakres robót,które nale y przeprowadzi w celu przywrócenia sprawno ci technicznej budynku. Obiekt nale y przeznaczy do rozbiórki. 9 ZAKRES ROBÓT ROZBIÓRKOWYCH ORAZ ZALECENIA WYKONAWCZE Prace przygotowawcze i zabezpieczaj ce Przed przyst pieniem do robót rozbiórkowych nale y wykona wszelkie niezb dne zabezpieczenia terenu rozbiórki- wygrodzi przed dost pem osób postronnych i oznakowa o gro cym niebezpiecze stwie. Dodatkowo na ogrodzeniu oznakowa tablicami koloru ółtego informuj cymi o gro cym niebezpiecze stwie. Przed przyst pieniem do rozbiórki nale y wykona odł czenie istniej cych przył czy energetycznych i wodoci gowych oraz kanalizacyjnych od budynku do instalacji zewn trznych. Projektuje si rozbiórk metod tradycyjn w nast puj cej kolejno ci: 9.2. Demonta urz dze i przewodów instalacyjnych. Urz dzenia i instalacje przewidziane do demonta u podlegaj rozbiórce w pierwszej kolejno ci. Rury stalowe poci na odcinki do transportu do punktu złomu Rozbiórka stolarki drzwiowej i okiennej. Skrzydła bram,wrót drzwiowych i okienne zdj z zawiasów, zdemontowa opaski, o cie nice wyku z muru. Po wyj ciu okien otwory zaleca sie zabi deskami lub blatami dla zapewnienia bezpiecze stwa pracy przy nast pnych robotach Rozbiórka pokrycia dachowego i obróbek blacharskich. Rozbiórk pokrycia prowadzi od góry kalenicy (najwy szego punktu) w kierunku okapu Rozbiórka murowanych attyk i murków ogniowych Rozbiórk prowadzi od góry odspajaj c pojedyncze cegły Rozbiórka konstrukcji dachowej. W pierwszej kolejno ci dokona demonta u deskowania rozpoczynaj c od kalenicy i posuwaj c si w dół. Nast pnie zdemontowa belki drewniane. Transport belek na ziemi z uwagi na ich długo i ci ar powinien odbywa si za pomoc wyci gu. Drewno zeskładowa Rozbiórka cian działowych Rozbiórk cian działowych nale y rozpocz od odbicia tynków wzgl dnie terakoty. Po usuni ciu z miejsca roboczego gruzu przyst pi do rozbierania cian od góry, warstwami przy zastosowaniu lekkich rusztowa. Prace prowadzi z lekkich rusztowa przestawnych. cianki działowe drewniane lekkie rozbiera poprzez zdj cie poszycia,a nast pnie odci cie szkieletu. Rozebra podsufitk z desek tynkowanych. Drewno zeskładowa Rozbiórka cian zewn trznych. Rozbiórka cian mo na prowadzi równolegle z rozbiórk cian wewn trznych. ciany murowane rozbiera od góry warstwami,odspajaj c pojedyncze elementy murowe (cegły) i opuszczaj c je na teren. Prace prowadzi z lekkich rusztowa przestawnych. strona 7

8 9.9. Rozbiórka posadzki, cian fundamentowych fundamentów i podmurówek. Dokona rozbiórki posadzki cementowej,a nast pnie cian fundamentowych budynku oraz fundamentów. Fundamenty nale y odkopa,nast pnie rozbi za pomoc sprz tu wyburzeniowego. Uzyskany gruz załadowa i wywie. Powstały w wyniku rozbiórki dół po rozbiórce zniwelowa poprzez wypełnienie gruboziarnistym piaskiem, z zag szczeniem warstwami. Wierzchni warstw grubo ci ok. 20 cm zasypa gruntem rodzimym. Uwaga!!! Rozbiórk fundamentów wzdłu granicy działki s siedniej nr 35/1 prowadzi w sposób szczególnie ostro ny. Z uwagi na istniej cy budynek gospodarczy prace demonta owe prowadzi odcinkami 1,0 metrowymi lub pozostawi fundament na tym odcinku Segregacja odpadów, transport, utylizacja. W czasie prowadzenia prac rozbiórkowych materiały nale y segregowa i oddziela te, które mog by wykorzystane jako surowce wtórne. Transport gruzu prowadzi na bie co w miar post pu robót rozbiórkowych. Wywóz samochodami ci arowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy. Szczegółowy zakres robót z podaniem ilo ci zawiera przedmiar robót zał cznik nr 2 10 ZAPEWNIENIE BEZPIECZE STWA LUDZI I MIENIA W TRAKCIE ROZBIÓRKI. Oprócz podstawowych zasad BHP obowi zuj ce na placu budowy nale y dodatkowo wprowadzi zakaz przebywania pracowników na kondygnacjach poni ej prowadzonych prac rozbiórkowych. Prace rozbiórkowe mog by prowadzone przez osob lub pod nadzorem osoby posiadaj cej odpowiednie uprawnienia i kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych nale y przestrzega wszystkich obowi zuj cych przepisów BHP i bezwzgl dnie stosowa wszystkie przewidziane przy tych robotach urz dzenia zabezpieczaj ce i ochronne. Pracownicy powinni by zaopatrzeni w komplet potrzebnych narz dzi oraz odzie robocz, hełmy, okulary i r kawice ochronne. Robót rozbiórkowych na zewn trz budynku nie nale y prowadzi w czasie opadów atmosferycznych i silnego wiatru. Wszystkie przej cia i przejazdy znajduj ce si w zasi gu robót rozbiórkowych musz by w sposób odpowiedni zabezpieczone, a drogi, obej cia i odjazdy wyra nie oznakowane. Robotnicy pracuj cy na wysoko ci 4 m i powy ej powinni by zabezpieczeni pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. Teren rozbiórki ogrodzi w odległo ci min 5 m od budynku oraz na bie co usuwa powstały gruz. Zachowa szczególn ostro no przy rozbiórce pokrycia oraz demonta u elementów wi by dachowej prace rozpoczyna dopiero po podparciu elementów wi by gro cych zawaleniem, Robotnicy w czasie prowadzenia rozbiórki sposobem zmechanizowanym powinny znajdowa si poza stref niebezpieczn, Drewniane elementy wi by dachowej układa na placu składowym tak, aby nie blokowa komunikacji Gruz i inne materiały odpadowe na bie co wywozi na wysypisko UWAGA: W trakcie przeprowadzonej inwentaryzacji stwierdzono zły stan wbudowanych materiałów budowlanych takich jak drewno, stal czy elementy pokrycia dachowego. W zwi zku z tym nie przewiduje si odzysku materiałów z rozbiórki wymienionych obiektów. Cało gruzu z rozbieranej konstrukcji nale y wywie na odpowiednie składowisko. Opracował: MGR IN. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 8

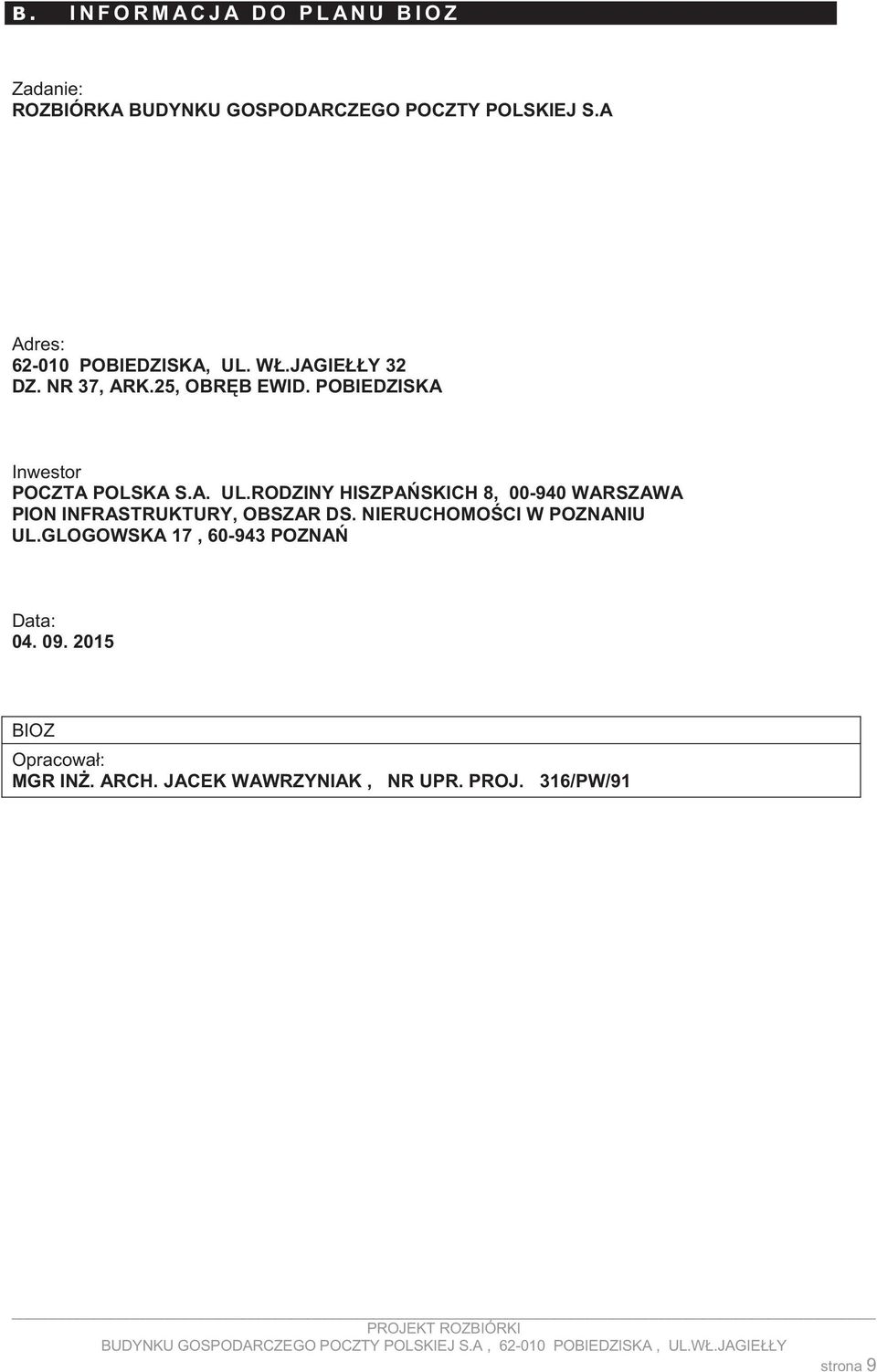

9 INFO R M A C J A D O P L A N U B I O Z Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Adres: POBIEDZISKA, UL. WŁ.JAGIEŁŁY 32 DZ. NR 37, ARK.25, OBR B EWID. POBIEDZISKA Inwestor POCZTA POLSKA S.A. UL.RODZINY HISZPA SKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMO CI W POZNANIU UL.GLOGOWSKA 17, POZNA Data: BIOZ Opracował: MGR IN. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 9

10 1 Zakres robót ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Podstaw rozbiórki jest zły stan techniczny budynku oraz zalecenia wynikaj ce z protokołu nr43/p/2015 z rocznej kontroli stanu technicznego obiektu przeprowadzonej w dniu r.z których wynika,ze budynek nie zapewnia bezpiecze stwa u ytkowania. Zakres i kolejno robót rozbiórkowych obejmuje roboty budowlane: prace przygotowawcze i zabezpieczaj ce demonta urz dze i przewodów instalacyjnych rozbiórka stolarki drzwiowej i okiennej rozbiórka pokrycia dachowego i obróbek blacharskich rozbiórka murowanych attyk i murków ogniowych rozbiórka konstrukcji dachowej rozbiórka cian działowych rozbiórka cian zewn trznych rozbiórka posadzki, cian fundamentowych fundamentów i podmurówek segregacja odpadów, transport, utylizacja 2 Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagro enie bezpiecze stwa i zdrowia ludzi Na terenie nie ma elementów zagospodarowania, które mog stwarza szczególne zagro enie bezpiecze stwa zdrowia ludzi. Główne zagro enie jest zwi zane z prowadzeniem prac przy cz ciowo funkcjonuj cym istniej cym budynku poczty oraz na znacznej wysoko ci dach budynku. 3 Wskazanie dotycz ce przewidywanych zagro e wyst puj cych podczas realizacji robót budowlanych: a) Prace na wysoko ci: na drabinach i rusztowaniach. - skala zagro enia - rednia, dopuszczalna w przypadku zastosowania rodków ochrony zbiorowej oraz rodków ochrony indywidualnej, - rodzaj zagro enia - upadek pracownika, upadek narz dzi, przedmiotów, - czas wyst pienia cały okres prowadzenia rozbiórki b) Roboty rozbiórkowe ciesielskie - skala zagro enia rednia, dopuszczalna w przypadku stosowania rodków ochrony indywidualnej, wyposa enia i narz dzi - rodzaj zagro enia upadek z wysoko ci, upadek przedmiotów, narz dzi, uderzenie elementami konstrukcji, skaleczenia gwo dziami - czas wyst powania okres prowadzenia rozbiórki konstrukcji wi by dachowej, cian szczytowych powy ej muru, pozostałych elementów konstrukcyjnych drewnianych c) Roboty wyburzeniowe murów i fundamentów - skala zagro enia - rednia, dopuszczalna w przypadku zastosowania rodków ochrony zbiorowej i indywidualnej, - rodzaj zagro enia - upadek z wysoko ci, zaprószenie oczu pyłem, uderzenie odłamkami gruzu - czas wyst pienia przez okres prowadzenia wyburzenia cian i fundamentów. d) Wykopy szerokoprzestrzenne - skala zagro enia - rednia, dopuszczalna w przypadku zastosowania rodków ochrony zbiorowej i indywidualnej, - rodzaj zagro enia - upadek do wykopy, uderzenie wysi gnikiem koparki, uderzenie odłamkami urobku - czas wyst pienia przez okres prowadzenia odkopywania fundamentów e) Załadunek gruzu - skala zagro enia - rednia, dopuszczalna w przypadku zastosowania rodków ochrony zbiorowej i indywidualnej, - rodzaj zagro enia - zaprószenie oczu pyłem, uderzenie odłamkami gruzu, skaleczenia ostrymi kraw dziami odłamków, stłuczenia - czas wyst pienia przez okres załadunku strona 10

11 4 Wskazanie sposobu prowadzenia instrukta u pracowników przed przyst pieniem do realizacji robót szczególnie niebezpiecznych: wszyscy pracownicy zatrudnieni przy realizacji robót budowlanych powinni zosta przeszkoleni z przepisów BHP. przed przyst pieniem do robót stwarzaj cych szczególne zagro enie kierownik budowy powinien ka dorazowo przeprowadzi szkolenie wszystkich pracowników zwi zanych z tymi robotami, kład c szczególny nacisk na zachowanie ostro no ci przy wykonywaniu robót w pobli u urz dze i obiektów stwarzaj cych szczególne zagro enie dla ycia i zdrowia. Przeprowadzenie szkolenia, nale y udokumentowa wpisem do dziennika budowy, a w ksi ce szkole fakt szkolenia potwierdzi przez szkolonych pracowników. 5 Wskazanie rodków technicznych i organizacyjnych zapobiegaj cych zagro eniom: teren prac ogrodzi i wydzieli ta m ostrzegawcz uniemo liwiaj c dost p osób postronnych roboty na wysoko ciach prowadzi przy u yciu odpowiednich, stabilnych, zabezpieczonych rusztowa i pasów indywidualnych, zabezpieczaj cych. zapewni nale y podstawowy sprz t do udzielania pierwszej pomocy nale y zastosowa wszystkie mo liwe rodki techniczne i organizacyjne zapobiegaj ce niebezpiecze stwom wynikaj cym z wykonywania robót budowlanych w strefach szczególnego zagro enia zdrowia lub w ich s siedztwie w tym zapewniaj cych bezpieczn i sprawn komunikacj, umo liwiaj ca szybk ewakuacje na wypadek po aru, awarii i innych zagro e. na tablicy budowy nale y umie ci telefony alarmowe stra y po arnej, pogotowia ratunkowego i policji. stosowa si do zalece obowi zuj cych przepisów BHP. Kierownik budowy jest zobowi zany do opracowania Planu BiOZ i dopilnowania stosowania si do zalece tego Planu przez wszystkich uczestników procesu budowlanego. Opracował: MGR IN. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 11

12 ZAŁ CZNIKI strona 12

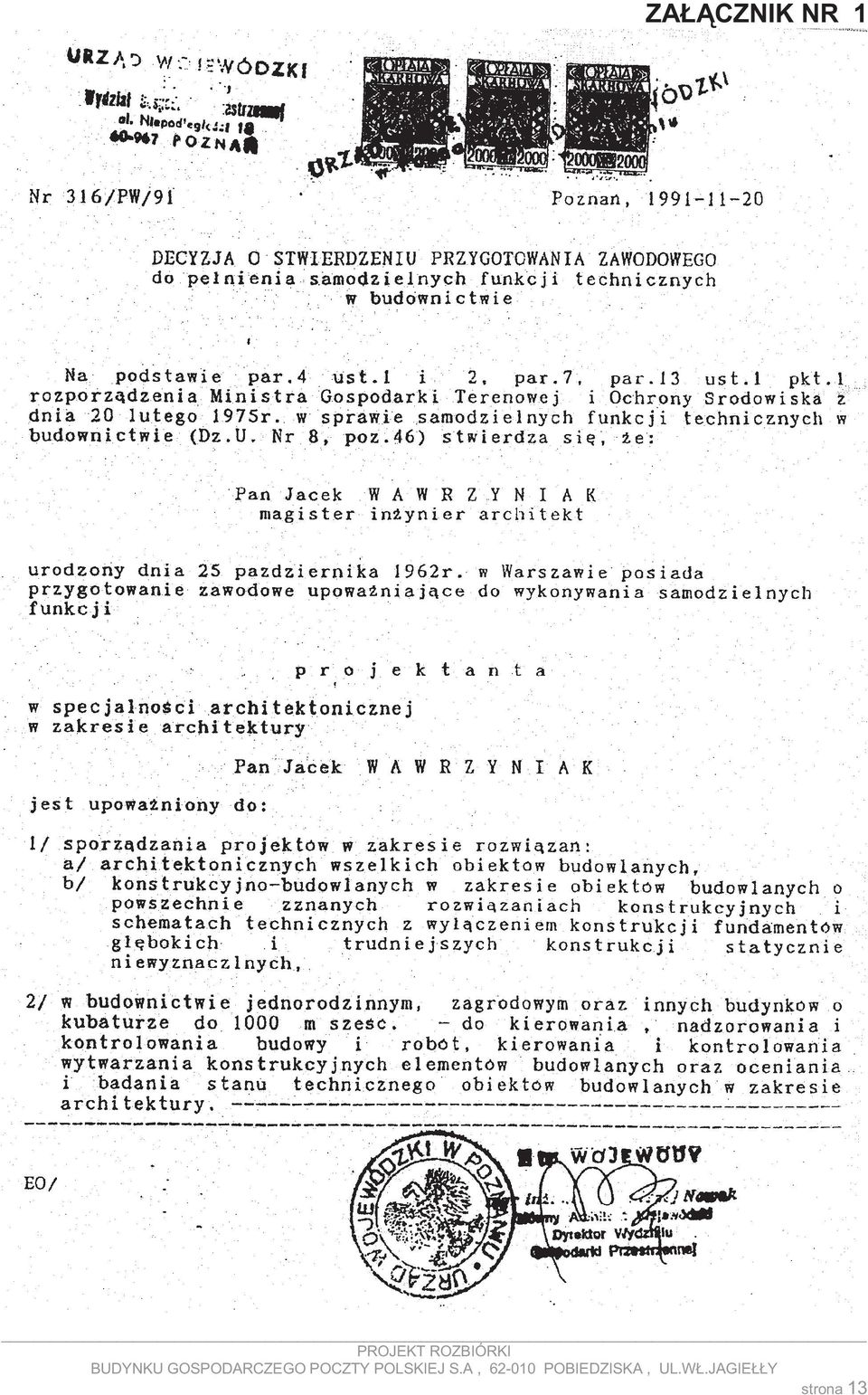

13 ZAŁ CZNIK NR 1 strona 13

14 strona 14

15 ZAŁĄCZNIK NR 2 strona 15

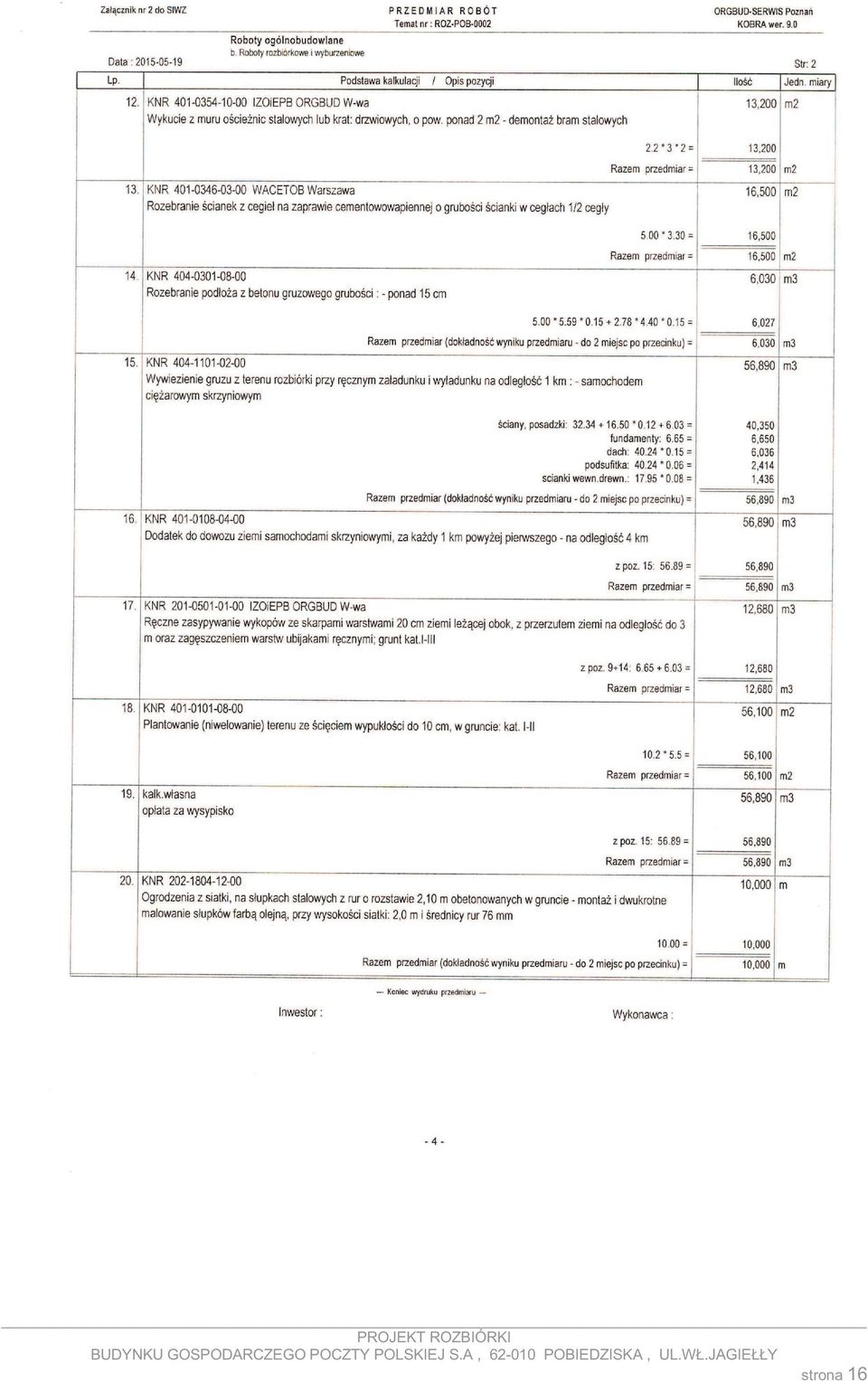

16 strona 16

17

18

19
