NR PROJEKTU 07/PW/11 NR UMOWY ---- PROJEKT WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH

Transkrypt

1 SŁAWKÓW, ul. WRZOSOWA 44, tel./fax. (032) , kom , NIP: , REGON: , NR KONTA: PKO SA O/KATOWICE NR U 07/PW/11 NR UMOWY ---- WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY Inwestor: POWIAT śywiecki śywiec, UL. KRASIŃSKIEGO 13 Obiekt: BUDYNEK SZKOŁY Lokalizacja: śywiec, UL. GRUNWALDZKA 9 Nr ewid. działki: 6458/2, 6459/1, 6459/2, 6459/3, 6459/4 SPIS ZAWARTOŚCI U PATRZ STRONA NR 2 Imię i nazwisko Data Pieczątka Podpis Projektant: Alicja Nowak - Kolesińska Kierownik zespołu projektowego: Maciej Kolesiński Sławków, czerwiec 2011r.

2 WYKONAWCZY II. SPIS ZAWARTOŚCI I. STRONA TYTUŁOWA II. III. IV. SPIS ZAWARTOŚCI KARTA USTALEŃ FORMALNO - PRAWNYCH OŚWIADCZENIE ANTÓW V. SPIS ZAŁĄCZNIKÓW VI. VII. VIII. IX. SPIS RYSUNKÓW SPIS TREŚCI OPIS TECHNICZNY ZAŁĄCZNIKI WG SPISU X. RYSUNKI WG SPISU 2

3 WYKONAWCZY III. KARTA USTALEŃ FORMALNO PRAWNYCH 1. Rozwiązania zawarte w niniejszym projekcie stanowią wyłączną własność MACIEJA KOLESIŃSKIEGO właściciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA i mogą być stosowane wyłącznie do celu określonego umową zawartą pomiędzy właścicielem Pracowni ALMA i Zamawiającym. Powielanie lub/i udostępnianie rozwiązań osobom trzecim lub/i wykorzystanie projektu do innych celów moŝe nastąpić tylko na podstawie pisemnego zezwolenia Właściciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA, z zastrzeŝeniem wszystkich skutków prawnych. 2. Projekt opracowano stosownie do obowiązujących uzgodnień i warunków jego realizacji aktualnych w dniu oddania projektu Zamawiającemu. Realizacja projektu po upływie 18 miesięcy od daty przekazania Zamawiającemu wymagać będzie aktualizacji przyjętych w projekcie uzgodnień i dostosowania rozwiązań projektowych do wymagań aktualnych przepisów oraz do aktualnych warunków wykonawstwa i dostaw. 3. Dokumentacja jest wykonana zgodnie z umową i jest kompletna z punktu widzenia celu, któremu słuŝy. 3

4 WYKONAWCZY IV. OŚWIADCZENIE ANTÓW Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (t.j. Dz.U. Nr 156 z 2006r., poz z pozn. zm.) OŚWIADCZAM, Ŝe WYKONAWCZY ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY ZOSTAŁ WYKONANY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI RAZ ZASADAMI WIEDZY TECHNICZNEJ Imię i nazwisko Data Pieczątka Podpis Projektant: Alicja Nowak - Kolesińska Kierownik zespołu projektowego: Maciej Kolesiński

5 WYKONAWCZY V. SPIS ZAŁĄCZNIKÓW 1 ZAŁĄCZNIK NR 1 Decyzja o nadaniu uprawnień budowlanych mgr inŝ. arch. Maciejowi Kolesińskiemu 2 ZAŁĄCZNIK NR 2 Zaświadczenie o wpisie mgr inŝ. arch. Macieja Kolesińskiego na listę członków Śląskiej Okręgowej Izby Architektów 3 ZAŁĄCZNIK NR 3 Decyzja o nadaniu uprawnień budowlanych mgr inŝ. arch. Alicji Nowak Kolesińskiej 4 ZAŁĄCZNIK NR 4 Zaświadczenie o wpisie mgr inŝ. arch. Alicji Nowak - Kolesińskiej na listę członków Śląskiej Okręgowej Izby Architektów - 1 strona A4-1 strona A4-1 strona A4-1 strona A4 5

6 WYKONAWCZY VI. SPIS RYSUNKÓW LP TYTUŁ RYSUNKU SKALA NUMER 1 PLAN ROZBIÓREK 1:500 PW WR-1 2 BUDYNEK TECHNICZNO GOSPODARCZY RZUT PRZYZIEMIA 3 BUDYNEK TECHNICZNO GOSPODARCZY PRZEKRÓJ A - A 4 BUDYNEK TECHNICZNO GOSPODARCZY ELEWACJA POŁUDNIOWA 5 BUDYNEK TECHNICZNO GOSPODARCZY ELEWACJA ZACHODNIA 6 BUDYNEK TECHNICZNO GOSPODARCZY ELEWACJA WSCHODNIA 1:100 PW WR-2 1:100 PW WR-3 1:100 PW WR-4 1:100 PW WR-5 1:100 PW WR-6 6

7 WYKONAWCZY VII. SPIS TREŚCI 1. INFORMACJE OGÓLNE Przedmiot i zakres opracowania Podstawa opracowania Lokalizacja Podkłady geodezyjne INFORMACJE O TERENIE Dane dotyczące ochrony terenu Dane dotyczące wpływu eksploatacji górniczej Obiekty przewidziane do wyburzenia i rozbiórki Murowany budynek techniczno - gospodarczy Opis sposobu prowadzenia prac rozbiórkowych

8 WYKONAWCZY VIII. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE. 1.1 PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH. Zakres projektu wykonawczego obejmuje. 1.2 PODSTAWA OPRACOWANIA. Umowa z dnia r. zawarta pomiędzy Inwestorem - Powiatem śywieckim, reprezentowanym przez Zarząd Powiatu śywieckiego a Projektantem mgr inŝ. arch. Maciejem Kolesińskim, właścicielem P.A.-U. ALMA; Ustalenia obowiązującego miejscowego planu zagospodarowania terenu; Aktualna mapa do celów projektowych w skali 1:500; Projekt budowlany zamienny ROZBUDOWY SZKOŁY PRZY UL. GRUNWALDZKIEJ 9 W śywcu NA POTRZEBY ZESPOŁU SZKÓŁ DRZEWNYCH I LEŚNYCH, wykonany przez P.A.-U. ALMA w czerwcu 2011r. Opinia geotechniczna pod rozbudowę szkoły (...), wykonana w maju 2008r. Uzgodnienia z Inwestorem i UŜytkownikiem obiektu; Wizja lokalna oraz pomiary; Normy i przepisy budowlane. 1.3 LOKALIZACJA. Inwestycja zlokalizowana jest przy ul. Grunwaldzkiej 9 w śywcu, na działkach nr ew. 6458/2, 6459/1, 6459/2, 6459/3, 6459/4. 8

9 WYKONAWCZY 1.4 PODKŁADY GEODEZYJNE Aktualna mapa do celów projektowych w skali 1:500 sporządzona przez uprawnionego geodetę, potwierdzona przez Starostwo Powiatowe w śywcu Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej. 2. INFORMACJE O TERENIE. 2.1 DANE DOTYCZĄCE OCHRONY TERENU. Inwestycja zlokalizowana jest poza granicami terenów objętych formami ochrony na mocy przepisów odrębnych. Teren nie jest objęty ochroną na mocy obowiązującego planu miejscowego. 2.2 DANE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ. Obszar opracowania nie podlega wpływom eksploatacji górniczej OBIEKTY PRZEWIDZIANE DO. Budynek przeznaczony do całkowitego wyburzenia: - murowany budynek techniczno - gospodarczy o powierzchni zabudowy 425m 2. Ponadto do rozbiórki przewidziano następujące elementy zagospodarowania terenu przyległego do budynku szkoły: - przybudówka (murowana i zadaszona) o kubaturze 21m 3, - Ŝelbetowy zsyp węglowy z pokryciem stalowym o powierzchni 6 m 2. Uwaga: niezbędne, projektowane wyburzenia stropodachu, komina, ścian i fragmentów stropów wewnątrz istniejącego budynku szkoły, demontaŝe okien, drzwi oraz innych elementów budynku według odrębnego projektu wykonawczego część architektoniczna. Pozostałe obiekty na terenie inwestycji przeznaczone do wyburzenia i rozbiórki: - nawierzchnia betonowa o łącznej powierzchni ok. 290m 2, - nawierzchnia z kostki brukowej o łącznej powierzchni ok. 57m 2, - krawęŝnik drogowy 15x25 o łącznej długości ok. 65 mb, - przyłącze wody i c.o. do częściowego demontaŝu. Obiekty do rozbiórki i wyburzenia pokazano na rys. nr PW-WR 1. 9

10 WYKONAWCZY 3.2 MUROWANY BUDYNEK TECHNICZNO - GOSPODARCZY. Budynek został wybudowany w roku Budynek usytuowany jest przy granicy działek naleŝących do terenu szkolnego. Budynek techniczno - gospodarczy obecnie jest obiektem uŝytkowanym jedynie w niewielkiej części. Stan techniczny budynku jest zły. Jest to obiekt parterowy, wykonany w konstrukcji tradycyjnej - murowanej. Budynek składa się z 3 oddylatowanych części. Część pierwsza o wymiarach 5,29 x 11m, druga o wymiarach 30,35 x 11m, trzecia o wymiarach 3,38 x 6,38. Dachy poszczególnych części płaskie, kryte papą, konstrukcja drewniana na stropowej płycie Ŝelbetowej. Posadzka betonowa, okna drewniane skrzynkowe. Wysokość najwyŝszej części budynku wynosi ok. 3,50m. W części pierwszej zlokalizowany jest stalowy i ocieplony komin o wysokości 9m z nieuŝytkowanej kotłowni węglowej. Powierzchnia zabudowy budynku 425m 2, kubatura 1405,0m 3. Szczegółowe rysunki budynku nr PW-WR 2, 3, 4, 5, 6, OPIS SPOSOBU PROWADZENIA PRAC ROZBIÓRKOWYCH. Obiekty przeznaczone do rozbiórki usytuowane są na terenie szkoły, przy czym budynek techniczno gospodarczy usytuowany jest przy granicy terenu szkolnego. Na działce sąsiedniej w odległości ok. 2,5m od budynku techniczno gospodarczego, przeznaczonego do wyburzenia usytuowana jest wiata stalowa. Na działce brak jest innych obiektów kubaturowych, które mogłyby być zagroŝone w trakcie prac rozbiórkowych. W rejonie obiektów przeznaczonych do rozbiórki brak jest równieŝ publicznych dróg oraz ciągów pieszych nie występuje więc bezpośrednie zagroŝenie dla osób postronnych. Zakłada się wykonanie prac rozbiórkowych w czasie wolnym od zajęć szkolnych. W celu zabezpieczenia przypadkowych osób, które mogłyby się znaleźć w rejonie prac rozbiórkowych teren prac na czas ich trwania naleŝy wygrodzić ogrodzeniem pełnym. 10

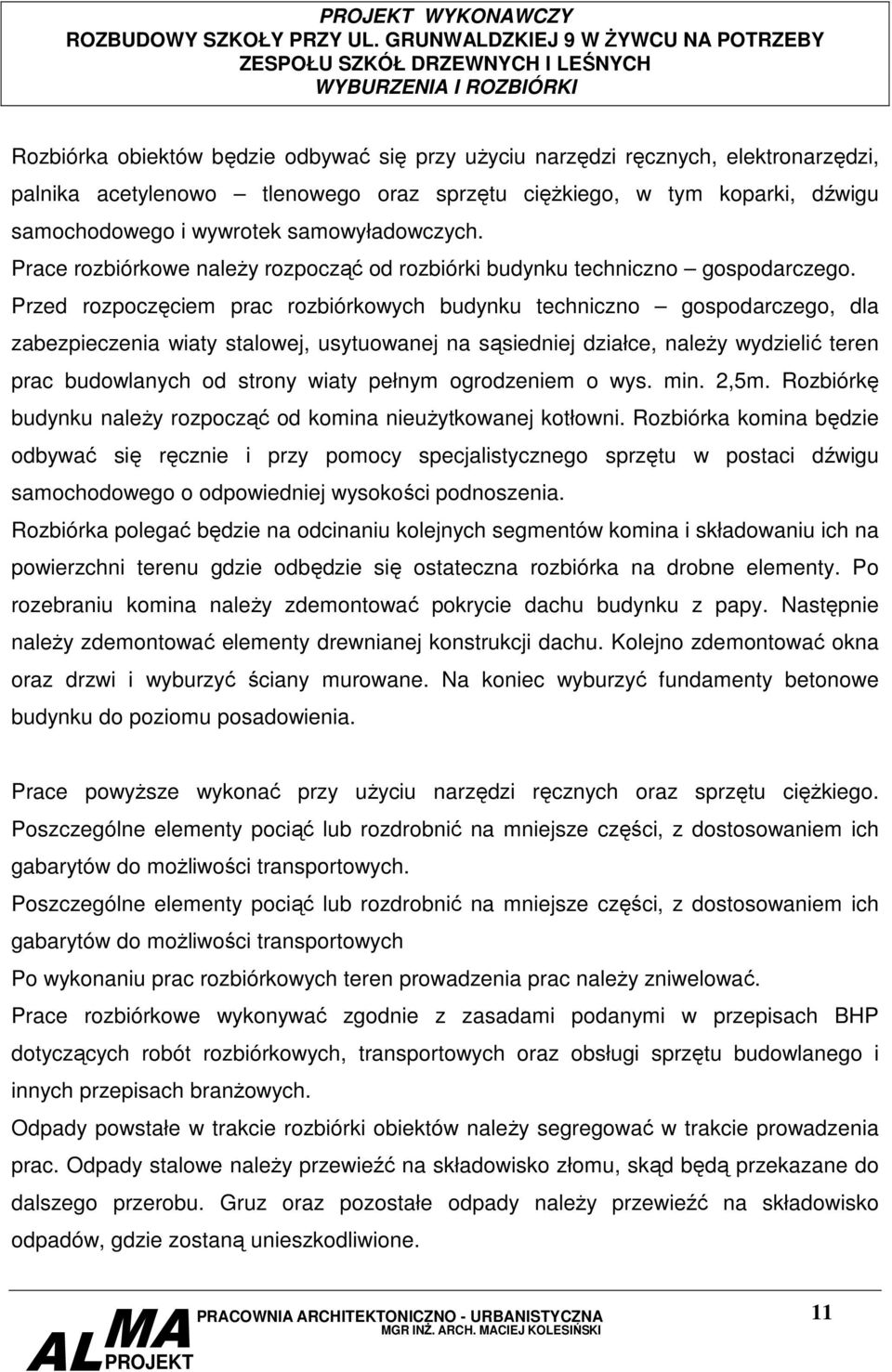

11 WYKONAWCZY Rozbiórka obiektów będzie odbywać się przy uŝyciu narzędzi ręcznych, elektronarzędzi, palnika acetylenowo tlenowego oraz sprzętu cięŝkiego, w tym koparki, dźwigu samochodowego i wywrotek samowyładowczych. Prace rozbiórkowe naleŝy rozpocząć od rozbiórki budynku techniczno gospodarczego. Przed rozpoczęciem prac rozbiórkowych budynku techniczno gospodarczego, dla zabezpieczenia wiaty stalowej, usytuowanej na sąsiedniej działce, naleŝy wydzielić teren prac budowlanych od strony wiaty pełnym ogrodzeniem o wys. min. 2,5m. Rozbiórkę budynku naleŝy rozpocząć od komina nieuŝytkowanej kotłowni. Rozbiórka komina będzie odbywać się ręcznie i przy pomocy specjalistycznego sprzętu w postaci dźwigu samochodowego o odpowiedniej wysokości podnoszenia. Rozbiórka polegać będzie na odcinaniu kolejnych segmentów komina i składowaniu ich na powierzchni terenu gdzie odbędzie się ostateczna rozbiórka na drobne elementy. Po rozebraniu komina naleŝy zdemontować pokrycie dachu budynku z papy. Następnie naleŝy zdemontować elementy drewnianej konstrukcji dachu. Kolejno zdemontować okna oraz drzwi i wyburzyć ściany murowane. Na koniec wyburzyć fundamenty betonowe budynku do poziomu posadowienia. Prace powyŝsze wykonać przy uŝyciu narzędzi ręcznych oraz sprzętu cięŝkiego. Poszczególne elementy pociąć lub rozdrobnić na mniejsze części, z dostosowaniem ich gabarytów do moŝliwości transportowych. Poszczególne elementy pociąć lub rozdrobnić na mniejsze części, z dostosowaniem ich gabarytów do moŝliwości transportowych Po wykonaniu prac rozbiórkowych teren prowadzenia prac naleŝy zniwelować. Prace rozbiórkowe wykonywać zgodnie z zasadami podanymi w przepisach BHP dotyczących robót rozbiórkowych, transportowych oraz obsługi sprzętu budowlanego i innych przepisach branŝowych. Odpady powstałe w trakcie rozbiórki obiektów naleŝy segregować w trakcie prowadzenia prac. Odpady stalowe naleŝy przewieźć na składowisko złomu, skąd będą przekazane do dalszego przerobu. Gruz oraz pozostałe odpady naleŝy przewieźć na składowisko odpadów, gdzie zostaną unieszkodliwione. 11

12 WYKONAWCZY IX. ZAŁĄCZNIKI WG SPISU 12

13 WYKONAWCZY X. RYSUNKI WG SPISU 13
