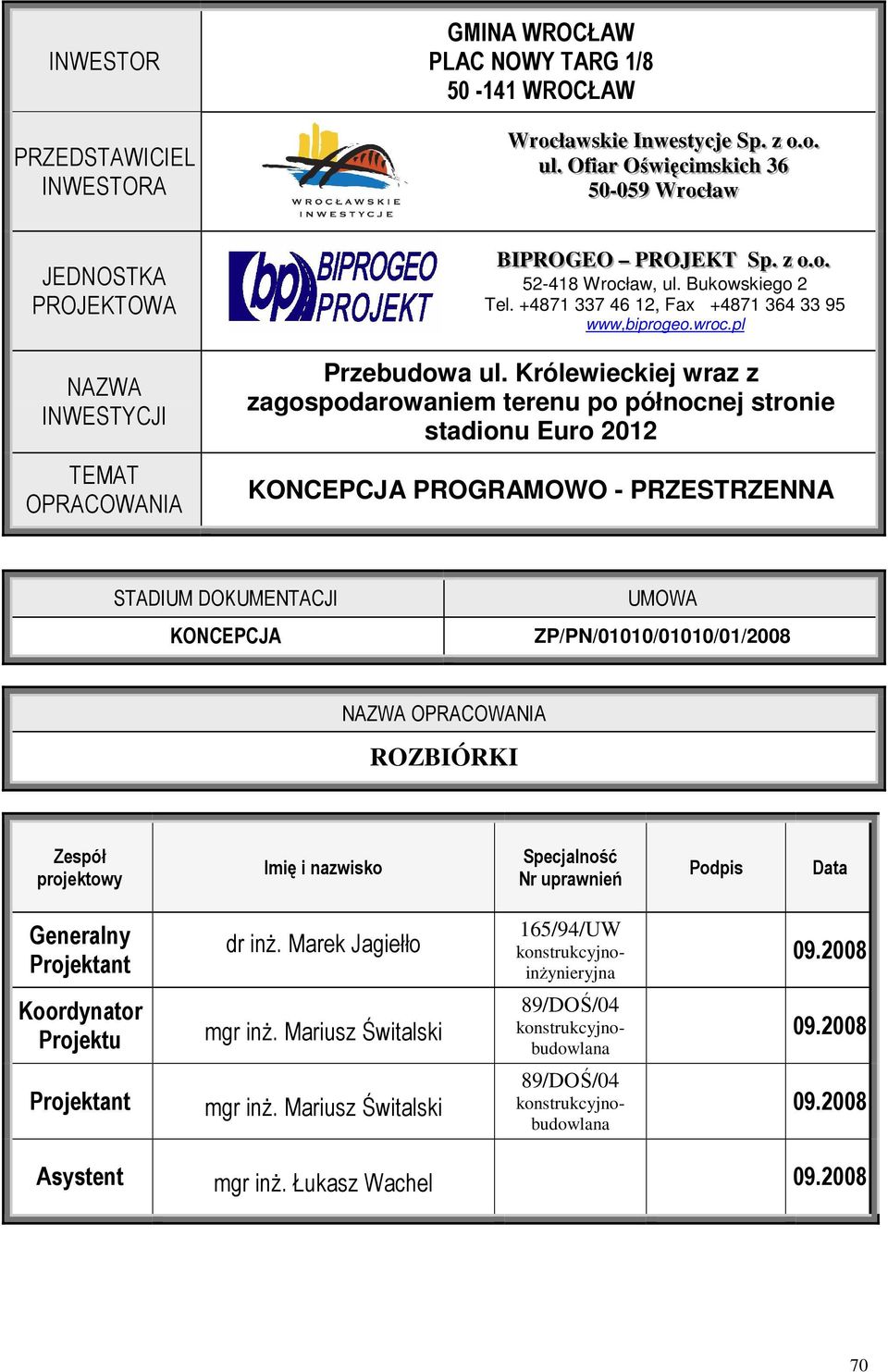

1 INWESTOR PRZEDSTAWICIEL INWESTORA GMINA WROCŁAW PLAC NOWY TARG 1/ WROCŁAW Wrrooccł łaawsskki iee IInnweessttyyccjjee SSpp.. zz oo..oo.. uul l.. Offi iaarr Ośświ ięęcci imsskki icchh Wrrooccł łaaw JEDNOSTKA PROJEKTOWA NAZWA INWESTYCJI TEMAT OPRACOWANIA BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax www,biprogeo.wroc.pl Przebudowa ul. Królewieckiej wraz z zagospodarowaniem terenu po północnej stronie stadionu Euro 2012 KONCEPCJA PROGRAMOWO - PRZESTRZENNA STADIUM DOKUMENTACJI KONCEPCJA UMOWA ZP/PN/01010/01010/01/2008 NAZWA OPRACOWANIA ROZBIÓRKI Zespół projektowy Imię i nazwisko Specjalność Nr uprawnień Podpis Data Generalny Projektant dr inŝ. Marek Jagiełło 165/94/UW konstrukcyjnoinŝynieryjna Koordynator Projektu mgr inŝ. Mariusz Świtalski 89/DOŚ/04 konstrukcyjnobudowlana Projektant mgr inŝ. Mariusz Świtalski 89/DOŚ/04 konstrukcyjnobudowlana Asystent mgr inŝ. Łukasz Wachel

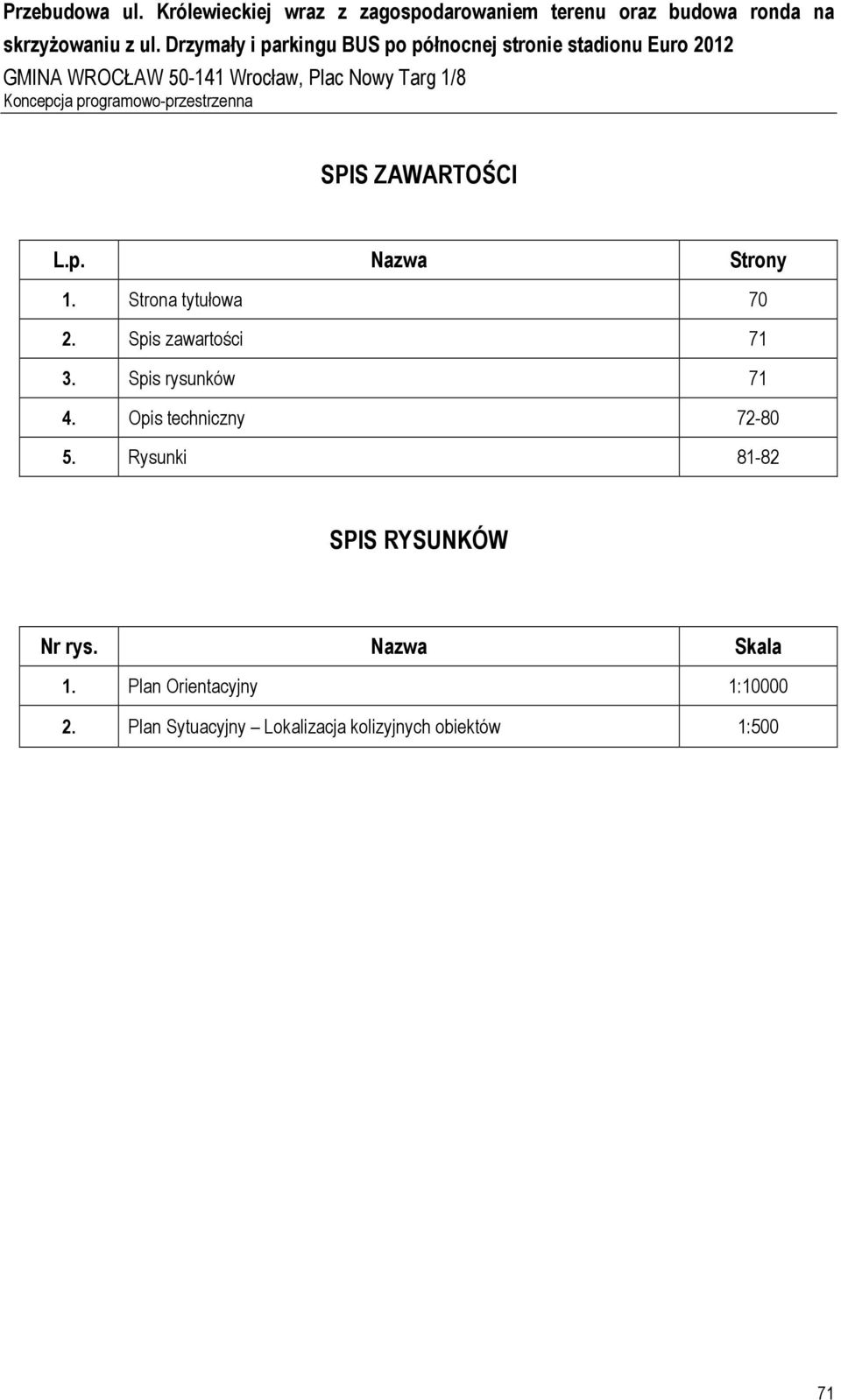

2 GMINA WROCŁAW Wrocław, Plac Nowy Targ 1/8 SPIS ZAWARTOŚCI L.p. Nazwa Strony 1. Strona tytułowa Spis zawartości Spis rysunków Opis techniczny Rysunki SPIS RYSUNKÓW Nr rys. Nazwa Skala 1. Plan Orientacyjny 1: Plan Sytuacyjny Lokalizacja kolizyjnych obiektów 1:500 71

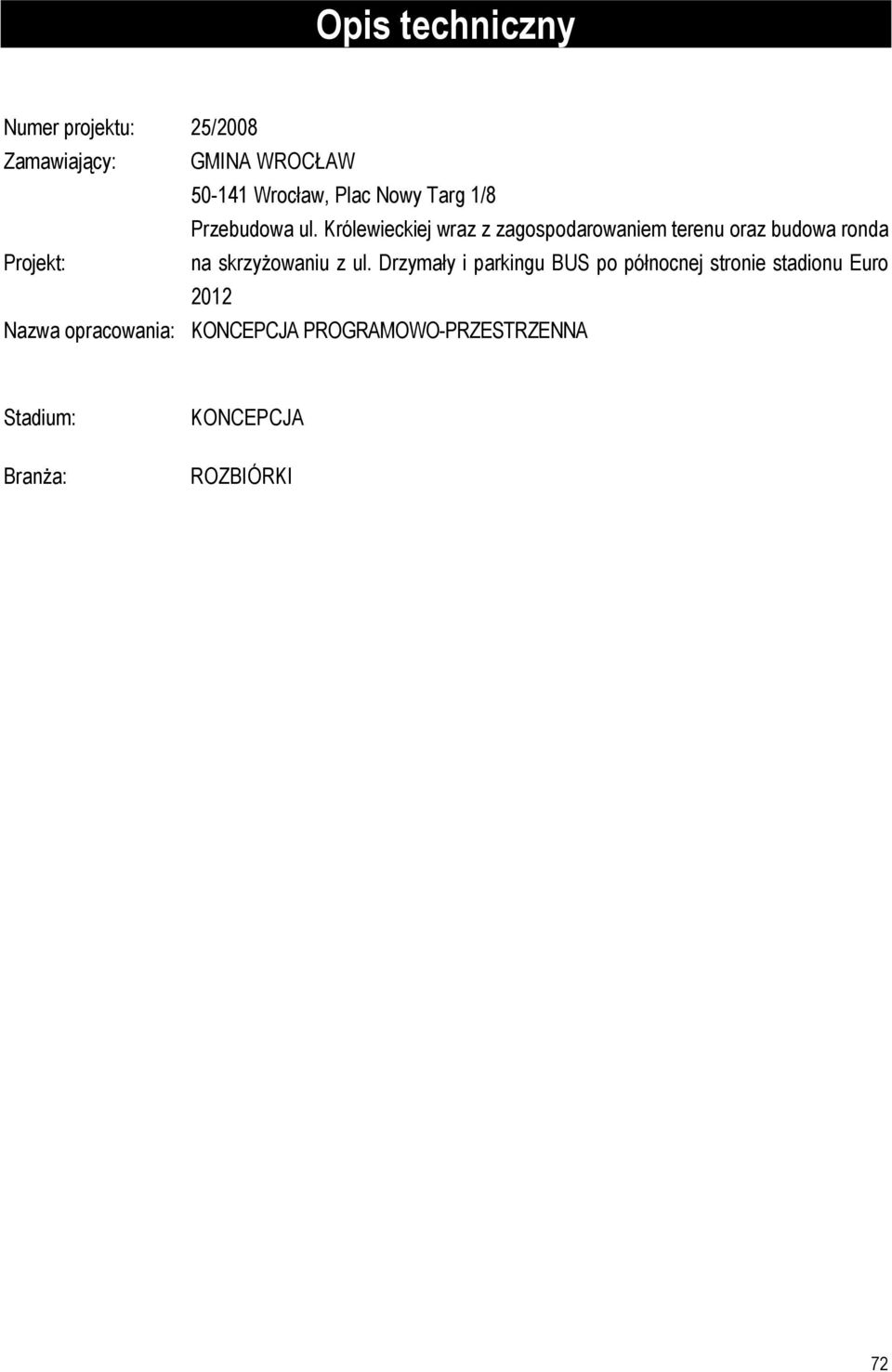

3 Opis techniczny Numer projektu: 25/2008 Zamawiający: GMINA WROCŁAW Wrocław, Plac Nowy Targ 1/8 Przebudowa ul. Królewieckiej wraz z zagospodarowaniem terenu oraz budowa ronda Projekt: na skrzyŝowaniu z ul. Drzymały i parkingu BUS po północnej stronie stadionu Euro 2012 Nazwa opracowania: KONCEPCJA PROGRAMOWO-PRZESTRZENNA Stadium: BranŜa: KONCEPCJA ROZBIÓRKI 72

4 SPIS TREŚCI 1. ZESTAWIENIE OBIEKTÓW DO ROZBIÓRKI Obiekt nr Obiekt nr Obiekt nr Obiekt nr Obiekt nr 5,8 I Obiekt nr Obiekt nr Obiekt nr 10,11 i Pozostałe Obiekty ZDJĘCIA OBIEKTÓW 77 Fot.1 - Obiekt do rozbiórki nr 1 77 Fot.2 - Obiekt do rozbiórki nr 9 i 8 77 Fot.3 - Obiekt do rozbiórki nr 6 78 Fot.4 - Obiekt do rozbiórki nr 7 i 4 78 Fot.5 - Obiekt do rozbiórki nr 4 79 Fot.6 - Obiekt do rozbiórki nr 4 i 3 79 Fot.7 - Obiekt do rozbiórki nr 3 i obiekt do przebudowy nr

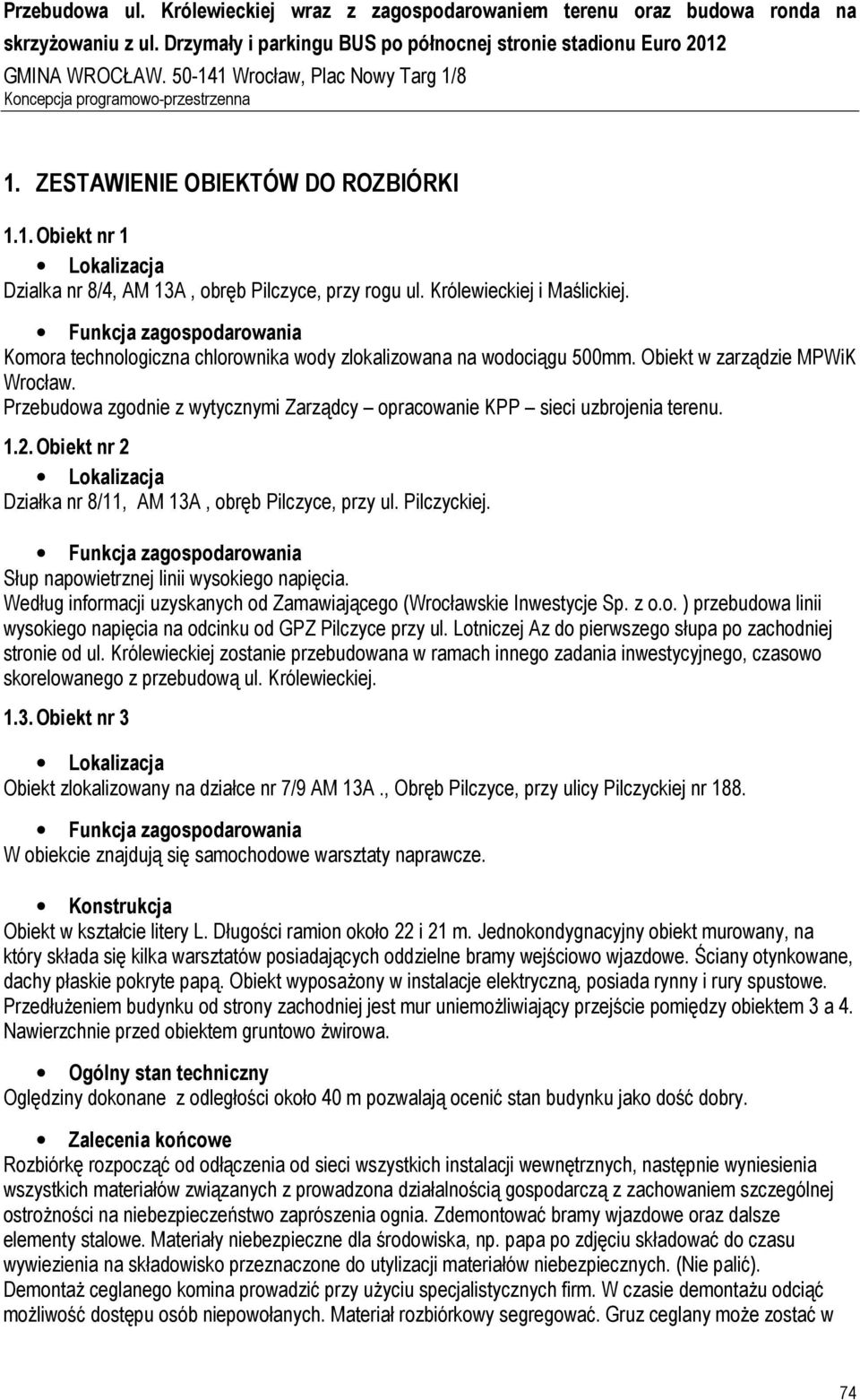

5 1. ZESTAWIENIE OBIEKTÓW DO ROZBIÓRKI 1.1. Obiekt nr 1 Dzialka nr 8/4, AM 13A, obręb Pilczyce, przy rogu ul. Królewieckiej i Maślickiej. Komora technologiczna chlorownika wody zlokalizowana na wodociągu 500mm. Obiekt w zarządzie MPWiK Wrocław. Przebudowa zgodnie z wytycznymi Zarządcy opracowanie KPP sieci uzbrojenia terenu Obiekt nr 2 Działka nr 8/11, AM 13A, obręb Pilczyce, przy ul. Pilczyckiej. Słup napowietrznej linii wysokiego napięcia. Według informacji uzyskanych od Zamawiającego (Wrocławskie Inwestycje Sp. z o.o. ) przebudowa linii wysokiego napięcia na odcinku od GPZ Pilczyce przy ul. Lotniczej Az do pierwszego słupa po zachodniej stronie od ul. Królewieckiej zostanie przebudowana w ramach innego zadania inwestycyjnego, czasowo skorelowanego z przebudową ul. Królewieckiej Obiekt nr 3 Obiekt zlokalizowany na działce nr 7/9 AM 13A., Obręb Pilczyce, przy ulicy Pilczyckiej nr 188. W obiekcie znajdują się samochodowe warsztaty naprawcze. Konstrukcja Obiekt w kształcie litery L. Długości ramion około 22 i 21 m. Jednokondygnacyjny obiekt murowany, na który składa się kilka warsztatów posiadających oddzielne bramy wejściowo wjazdowe. Ściany otynkowane, dachy płaskie pokryte papą. Obiekt wyposaŝony w instalacje elektryczną, posiada rynny i rury spustowe. PrzedłuŜeniem budynku od strony zachodniej jest mur uniemoŝliwiający przejście pomiędzy obiektem 3 a 4. Nawierzchnie przed obiektem gruntowo Ŝwirowa. Ogólny stan techniczny Oględziny dokonane z odległości około 40 m pozwalają ocenić stan budynku jako dość dobry. Zalecenia końcowe Rozbiórkę rozpocząć od odłączenia od sieci wszystkich instalacji wewnętrznych, następnie wyniesienia wszystkich materiałów związanych z prowadzona działalnością gospodarczą z zachowaniem szczególnej ostroŝności na niebezpieczeństwo zaprószenia ognia. Zdemontować bramy wjazdowe oraz dalsze elementy stalowe. Materiały niebezpieczne dla środowiska, np. papa po zdjęciu składować do czasu wywiezienia na składowisko przeznaczone do utylizacji materiałów niebezpiecznych. (Nie palić). DemontaŜ ceglanego komina prowadzić przy uŝyciu specjalistycznych firm. W czasie demontaŝu odciąć moŝliwość dostępu osób niepowołanych. Materiał rozbiórkowy segregować. Gruz ceglany moŝe zostać w 74

6 budowany w nasypy drogowe dla potrzeb budowy układu komunikacyjnego stadionu poniŝej granicy przemarzania za zgodą inspektora nadzoru i projektanta Obiekt nr 4 Budynek zlokalizowany jest w północno zachodnim naroŝniku na działce nr 7/9, AM 13A, obręb Pilczyce, przy ulicy Pilczyckiej nr 190. Budynek mieszkalny aktualnie prawdopodobnie niezamieszkały. Konstrukcja Budynek w kształcie prostokąta w wymiarach 21 na 8 m. Budynek murowany w technologii tradycyjnej. Dwie kondygnacje nadziemne oraz poddasze. Wejścia od strony wnętrza posesji oraz bezpośrednio od strony ulicy. Dach dwuspadowy pokryty dachówką ceramiczną. Część otworów okiennych zamurowana. Na elewacji od strony ul. Pilczyckiej widoczne pozostałości po przyłączu energetycznym bez napowietrznej linii energetycznej. Część otworów okiennych zamurowana. Ogólny stan techniczny Dokonano oględzin z odległości około 5 m. Budynek o wysokim stopniu zuŝycia. Ściany zewnętrzne o duŝej ilości rys podłuŝnych oraz krawędziowch (propagacja rys z naroŝy okiennych. Rysy występujące na budynku częściowo uległy zasłonięciu na skutek nakładanych powłok tynkarskich prawdopodobnie w róŝnych okresach czasu w sposób chaotyczny. Jedynie na wschodniej ścianie szczytowej tynk nałoŝony w sposób uporządkowany. Znaczny ubytek gzymsu od strony zachodniej. Więźba dachowo posiada lokalne ugięcia, ubytki dachów, brak kilku gąsiorów. Stolarka okienna zuŝyta, szyby w kilku miejscach powybijane. Budynek w stanie obecnym ni nadaje się do zamieszkania. Zalecenia końcowe Przed rozbiórką naleŝy dokonać szczegółowych oględzin części konstrukcyjnych budynku (konstrukcja więźby dachowej, stropy oraz mury nośne oraz kominy). Odłączyć wszystkie media, wynieść ewentualny sprzęt uŝytkowy i dobytek. Przed rozbiórką cały budynek wygrodzić zabezpieczając przed dostpem osób postronnych. Budynek wyburzyć maszynami specjalistycznymi przez specjalistyczną firmę. Po wyburzeniu dokonać segregacji gruzu kamiennego (cegły od pozostałości więźby dachowej). Gruz ceglany moŝna wbudować w nasypy drogowe poniŝej granicy przemarzania za zgodą inspektora nadzoru i projektanta Obiekt nr 5,8 I 9 Obiekty szklarnie zlokalizowane są na działce nr 7/9 i częściowo na działce nr 7/6, AM 13A, obręb Pilczyce, przy ulicy Pilczyckiej nr 188 i 190. Szklarnie ogrodnicze. Zalecenie końcowe Zachować szczególną ostroŝność przy demontaŝu szyb. 75

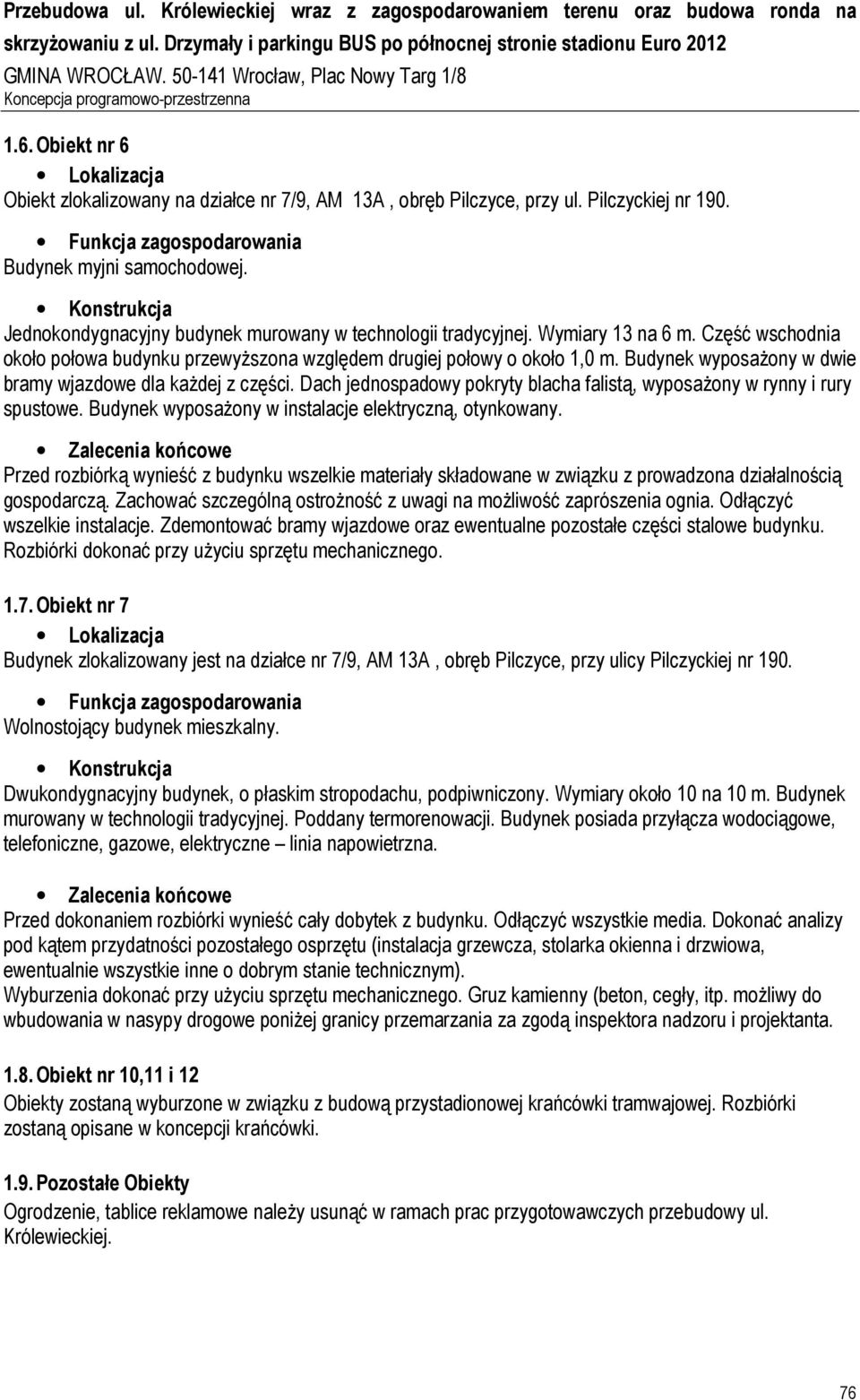

7 1.6. Obiekt nr 6 Obiekt zlokalizowany na działce nr 7/9, AM 13A, obręb Pilczyce, przy ul. Pilczyckiej nr 190. Budynek myjni samochodowej. Konstrukcja Jednokondygnacyjny budynek murowany w technologii tradycyjnej. Wymiary 13 na 6 m. Część wschodnia około połowa budynku przewyŝszona względem drugiej połowy o około 1,0 m. Budynek wyposaŝony w dwie bramy wjazdowe dla kaŝdej z części. Dach jednospadowy pokryty blacha falistą, wyposaŝony w rynny i rury spustowe. Budynek wyposaŝony w instalacje elektryczną, otynkowany. Zalecenia końcowe Przed rozbiórką wynieść z budynku wszelkie materiały składowane w związku z prowadzona działalnością gospodarczą. Zachować szczególną ostroŝność z uwagi na moŝliwość zaprószenia ognia. Odłączyć wszelkie instalacje. Zdemontować bramy wjazdowe oraz ewentualne pozostałe części stalowe budynku. Rozbiórki dokonać przy uŝyciu sprzętu mechanicznego Obiekt nr 7 Budynek zlokalizowany jest na działce nr 7/9, AM 13A, obręb Pilczyce, przy ulicy Pilczyckiej nr 190. Wolnostojący budynek mieszkalny. Konstrukcja Dwukondygnacyjny budynek, o płaskim stropodachu, podpiwniczony. Wymiary około 10 na 10 m. Budynek murowany w technologii tradycyjnej. Poddany termorenowacji. Budynek posiada przyłącza wodociągowe, telefoniczne, gazowe, elektryczne linia napowietrzna. Zalecenia końcowe Przed dokonaniem rozbiórki wynieść cały dobytek z budynku. Odłączyć wszystkie media. Dokonać analizy pod kątem przydatności pozostałego osprzętu (instalacja grzewcza, stolarka okienna i drzwiowa, ewentualnie wszystkie inne o dobrym stanie technicznym). Wyburzenia dokonać przy uŝyciu sprzętu mechanicznego. Gruz kamienny (beton, cegły, itp. moŝliwy do wbudowania w nasypy drogowe poniŝej granicy przemarzania za zgodą inspektora nadzoru i projektanta Obiekt nr 10,11 i 12 Obiekty zostaną wyburzone w związku z budową przystadionowej krańcówki tramwajowej. Rozbiórki zostaną opisane w koncepcji krańcówki Pozostałe Obiekty Ogrodzenie, tablice reklamowe naleŝy usunąć w ramach prac przygotowawczych przebudowy ul. Królewieckiej. 76

8 Przebudowa ul. Królewieckiej wraz z zagospodarowaniem terenu oraz budowa ronda na 2. ZDJĘCIA OBIEKTÓW Fot.1 - Obiekt do rozbiórki nr 1 Fot.2 - Obiekt do rozbiórki nr 9 i 8 77

9 Fot.3 - Obiekt do rozbiórki nr 6 Fot.4 - Obiekt do rozbiórki nr 7 i 4 78

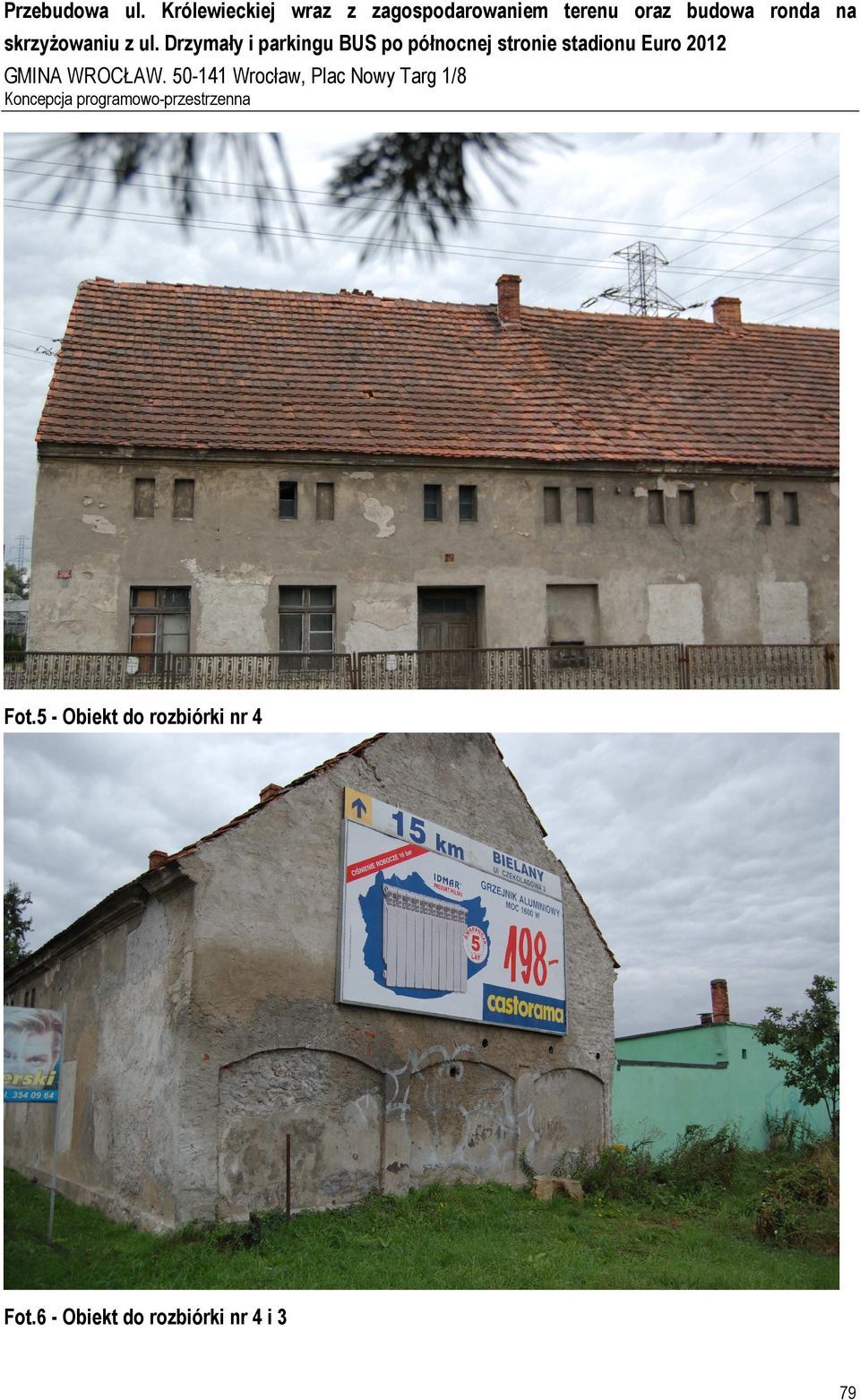

10 Fot.5 - Obiekt do rozbiórki nr 4 Fot.6 - Obiekt do rozbiórki nr 4 i 3 79

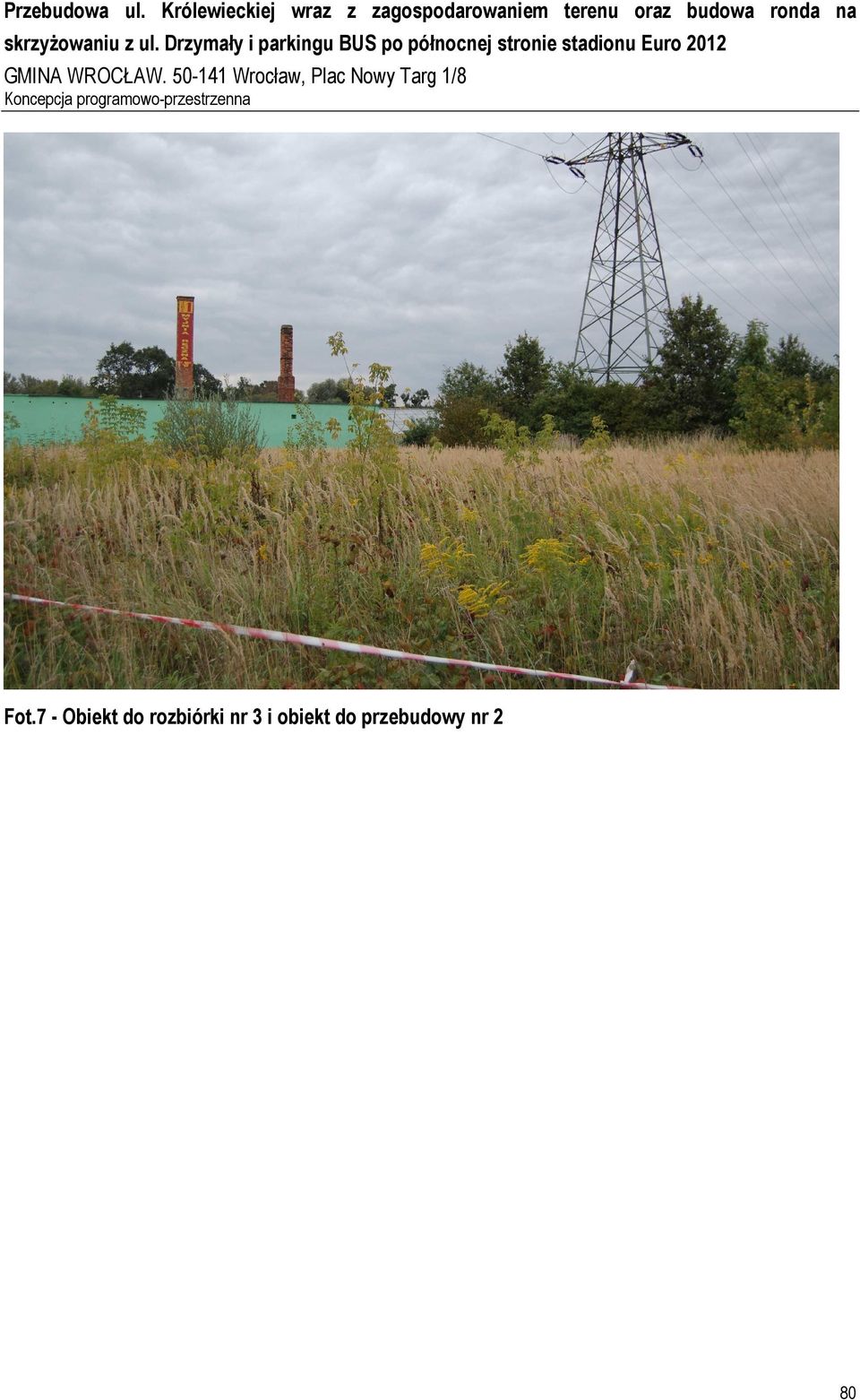

11 Fot.7 - Obiekt do rozbiórki nr 3 i obiekt do przebudowy nr 2 80
