1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. G09F 15/00 ( ) G09F 11/24 ( ) (54) Tablica reklamowa (43) Zgłoszenie ogłoszono: BUP 11/08 (73) Uprawniony z prawa ochronnego: GUNAL ALUMINYUM SANAYI VE TICARET LIMITED SIRKETI, Izmir, TR (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/09 (72) Twórca(y) wzoru użytkowego: Murat Arikut, Izmir, TR Okyay Gunay, Izmir, TR PL Y1

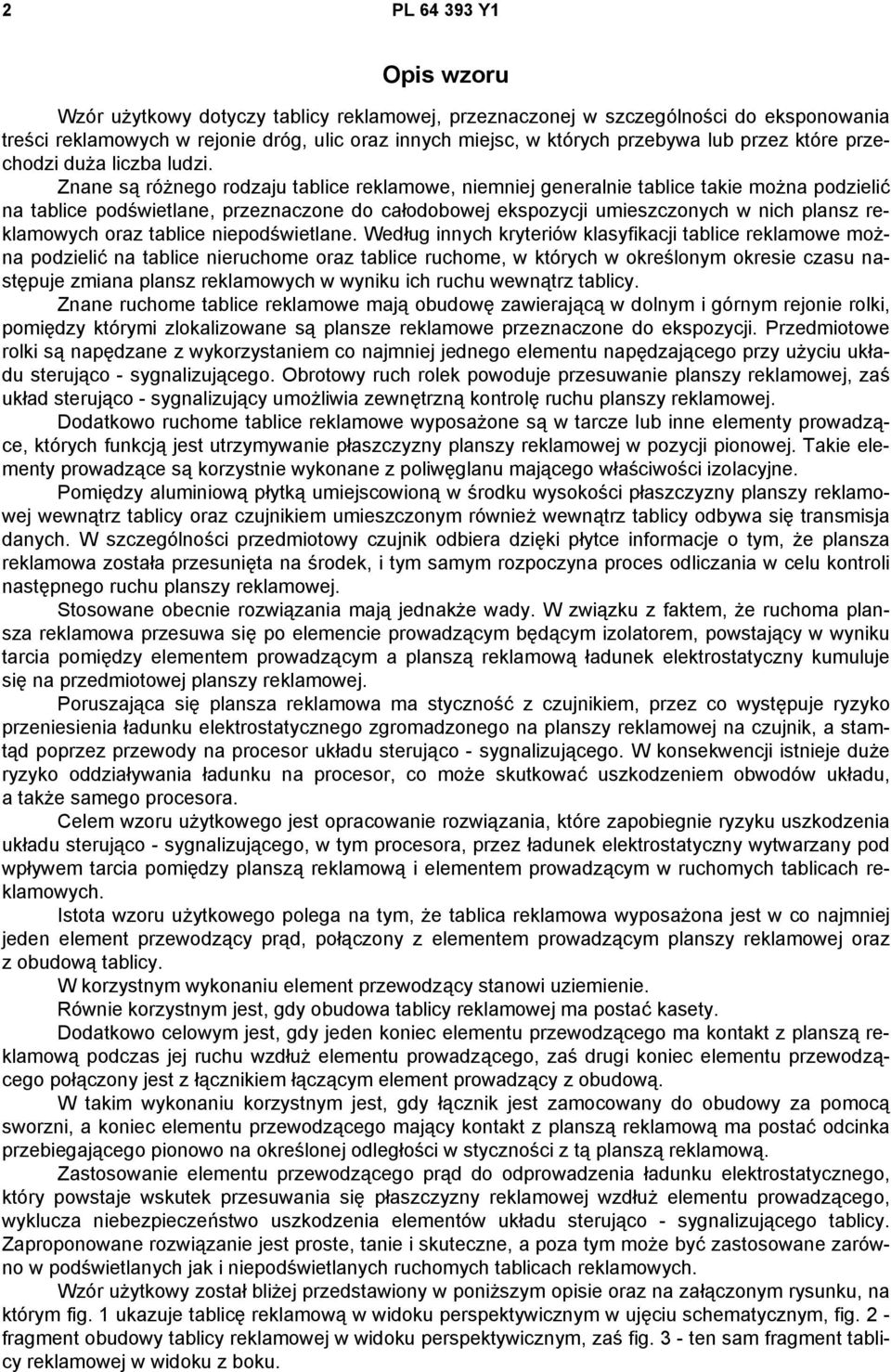

2 2 PL Y1 Opis wzoru Wzór użytkowy dotyczy tablicy reklamowej, przeznaczonej w szczególności do eksponowania treści reklamowych w rejonie dróg, ulic oraz innych miejsc, w których przebywa lub przez które przechodzi duża liczba ludzi. Znane są różnego rodzaju tablice reklamowe, niemniej generalnie tablice takie można podzielić na tablice podświetlane, przeznaczone do całodobowej ekspozycji umieszczonych w nich plansz reklamowych oraz tablice niepodświetlane. Według innych kryteriów klasyfikacji tablice reklamowe można podzielić na tablice nieruchome oraz tablice ruchome, w których w określonym okresie czasu następuje zmiana plansz reklamowych w wyniku ich ruchu wewnątrz tablicy. Znane ruchome tablice reklamowe mają obudowę zawierającą w dolnym i górnym rejonie rolki, pomiędzy którymi zlokalizowane są plansze reklamowe przeznaczone do ekspozycji. Przedmiotowe rolki są napędzane z wykorzystaniem co najmniej jednego elementu napędzającego przy użyciu układu sterująco - sygnalizującego. Obrotowy ruch rolek powoduje przesuwanie planszy reklamowej, zaś układ sterująco - sygnalizujący umożliwia zewnętrzną kontrolę ruchu planszy reklamowej. Dodatkowo ruchome tablice reklamowe wyposażone są w tarcze lub inne elementy prowadzące, których funkcją jest utrzymywanie płaszczyzny planszy reklamowej w pozycji pionowej. Takie elementy prowadzące są korzystnie wykonane z poliwęglanu mającego właściwości izolacyjne. Pomiędzy aluminiową płytką umiejscowioną w środku wysokości płaszczyzny planszy reklamowej wewnątrz tablicy oraz czujnikiem umieszczonym również wewnątrz tablicy odbywa się transmisja danych. W szczególności przedmiotowy czujnik odbiera dzięki płytce informacje o tym, że plansza reklamowa została przesunięta na środek, i tym samym rozpoczyna proces odliczania w celu kontroli następnego ruchu planszy reklamowej. Stosowane obecnie rozwiązania mają jednakże wady. W związku z faktem, że ruchoma plansza reklamowa przesuwa się po elemencie prowadzącym będącym izolatorem, powstający w wyniku tarcia pomiędzy elementem prowadzącym a planszą reklamową ładunek elektrostatyczny kumuluje się na przedmiotowej planszy reklamowej. Poruszająca się plansza reklamowa ma styczność z czujnikiem, przez co występuje ryzyko przeniesienia ładunku elektrostatycznego zgromadzonego na planszy reklamowej na czujnik, a stamtąd poprzez przewody na procesor układu sterująco - sygnalizującego. W konsekwencji istnieje duże ryzyko oddziaływania ładunku na procesor, co może skutkować uszkodzeniem obwodów układu, a także samego procesora. Celem wzoru użytkowego jest opracowanie rozwiązania, które zapobiegnie ryzyku uszkodzenia układu sterująco - sygnalizującego, w tym procesora, przez ładunek elektrostatyczny wytwarzany pod wpływem tarcia pomiędzy planszą reklamową i elementem prowadzącym w ruchomych tablicach reklamowych. Istota wzoru użytkowego polega na tym, że tablica reklamowa wyposażona jest w co najmniej jeden element przewodzący prąd, połączony z elementem prowadzącym planszy reklamowej oraz z obudową tablicy. W korzystnym wykonaniu element przewodzący stanowi uziemienie. Równie korzystnym jest, gdy obudowa tablicy reklamowej ma postać kasety. Dodatkowo celowym jest, gdy jeden koniec elementu przewodzącego ma kontakt z planszą reklamową podczas jej ruchu wzdłuż elementu prowadzącego, zaś drugi koniec elementu przewodzącego połączony jest z łącznikiem łączącym element prowadzący z obudową. W takim wykonaniu korzystnym jest, gdy łącznik jest zamocowany do obudowy za pomocą sworzni, a koniec elementu przewodzącego mający kontakt z planszą reklamową ma postać odcinka przebiegającego pionowo na określonej odległości w styczności z tą planszą reklamową. Zastosowanie elementu przewodzącego prąd do odprowadzenia ładunku elektrostatycznego, który powstaje wskutek przesuwania się płaszczyzny reklamowej wzdłuż elementu prowadzącego, wyklucza niebezpieczeństwo uszkodzenia elementów układu sterująco - sygnalizującego tablicy. Zaproponowane rozwiązanie jest proste, tanie i skuteczne, a poza tym może być zastosowane zarówno w podświetlanych jak i niepodświetlanych ruchomych tablicach reklamowych. Wzór użytkowy został bliżej przedstawiony w poniższym opisie oraz na załączonym rysunku, na którym fig. 1 ukazuje tablicę reklamową w widoku perspektywicznym w ujęciu schematycznym, fig. 2 - fragment obudowy tablicy reklamowej w widoku perspektywicznym, zaś fig. 3 - ten sam fragment tablicy reklamowej w widoku z boku.

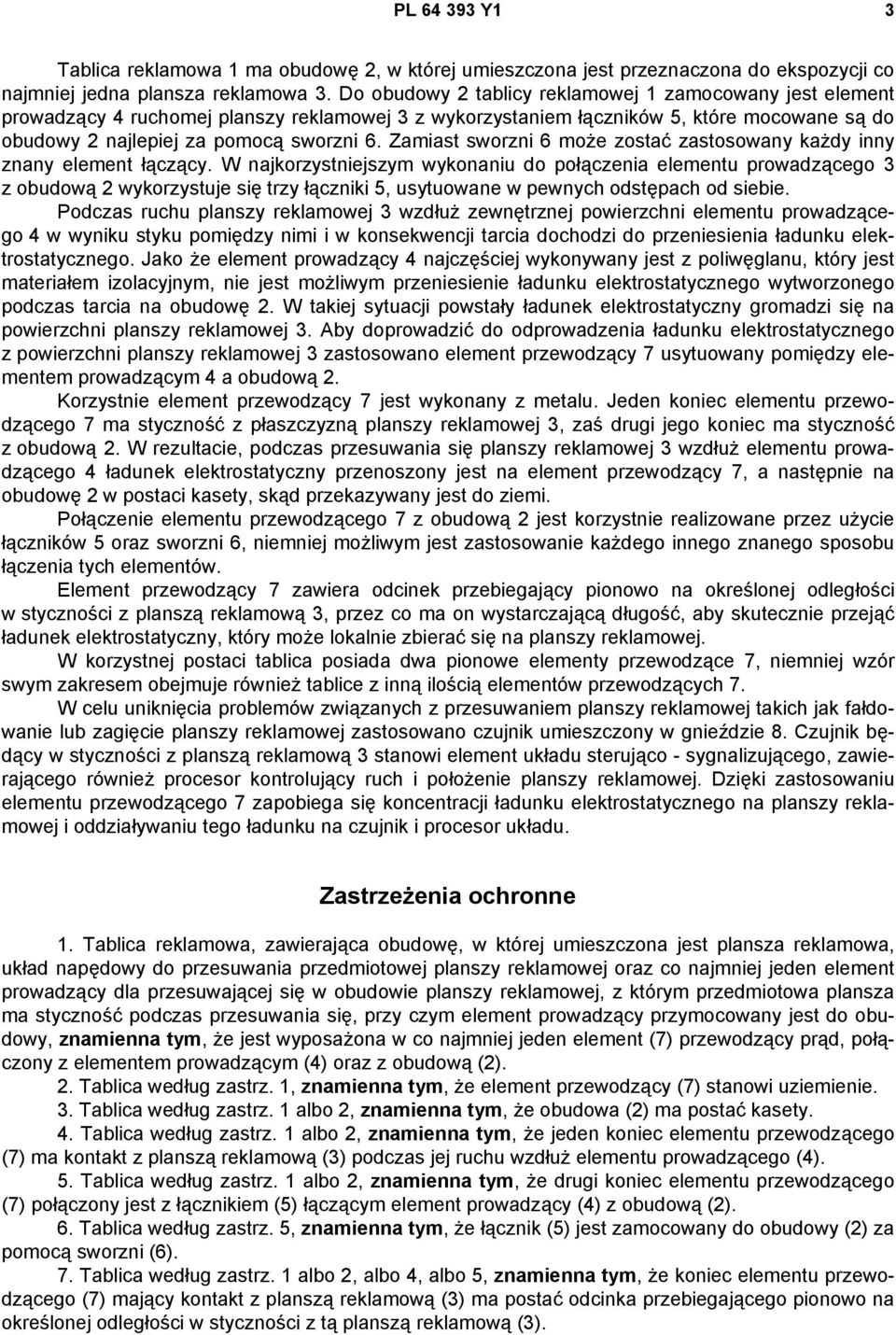

3 PL Y1 3 Tablica reklamowa 1 ma obudowę 2, w której umieszczona jest przeznaczona do ekspozycji co najmniej jedna plansza reklamowa 3. Do obudowy 2 tablicy reklamowej 1 zamocowany jest element prowadzący 4 ruchomej planszy reklamowej 3 z wykorzystaniem łączników 5, które mocowane są do obudowy 2 najlepiej za pomocą sworzni 6. Zamiast sworzni 6 może zostać zastosowany każdy inny znany element łączący. W najkorzystniejszym wykonaniu do połączenia elementu prowadzącego 3 z obudową 2 wykorzystuje się trzy łączniki 5, usytuowane w pewnych odstępach od siebie. Podczas ruchu planszy reklamowej 3 wzdłuż zewnętrznej powierzchni elementu prowadzącego 4 w wyniku styku pomiędzy nimi i w konsekwencji tarcia dochodzi do przeniesienia ładunku elektrostatycznego. Jako że element prowadzący 4 najczęściej wykonywany jest z poliwęglanu, który jest materiałem izolacyjnym, nie jest możliwym przeniesienie ładunku elektrostatycznego wytworzonego podczas tarcia na obudowę 2. W takiej sytuacji powstały ładunek elektrostatyczny gromadzi się na powierzchni planszy reklamowej 3. Aby doprowadzić do odprowadzenia ładunku elektrostatycznego z powierzchni planszy reklamowej 3 zastosowano element przewodzący 7 usytuowany pomiędzy elementem prowadzącym 4 a obudową 2. Korzystnie element przewodzący 7 jest wykonany z metalu. Jeden koniec elementu przewodzącego 7 ma styczność z płaszczyzną planszy reklamowej 3, zaś drugi jego koniec ma styczność z obudową 2. W rezultacie, podczas przesuwania się planszy reklamowej 3 wzdłuż elementu prowadzącego 4 ładunek elektrostatyczny przenoszony jest na element przewodzący 7, a następnie na obudowę 2 w postaci kasety, skąd przekazywany jest do ziemi. Połączenie elementu przewodzącego 7 z obudową 2 jest korzystnie realizowane przez użycie łączników 5 oraz sworzni 6, niemniej możliwym jest zastosowanie każdego innego znanego sposobu łączenia tych elementów. Element przewodzący 7 zawiera odcinek przebiegający pionowo na określonej odległości w styczności z planszą reklamową 3, przez co ma on wystarczającą długość, aby skutecznie przejąć ładunek elektrostatyczny, który może lokalnie zbierać się na planszy reklamowej. W korzystnej postaci tablica posiada dwa pionowe elementy przewodzące 7, niemniej wzór swym zakresem obejmuje również tablice z inną ilością elementów przewodzących 7. W celu uniknięcia problemów związanych z przesuwaniem planszy reklamowej takich jak fałdowanie lub zagięcie planszy reklamowej zastosowano czujnik umieszczony w gnieździe 8. Czujnik będący w styczności z planszą reklamową 3 stanowi element układu sterująco - sygnalizującego, zawierającego również procesor kontrolujący ruch i położenie planszy reklamowej. Dzięki zastosowaniu elementu przewodzącego 7 zapobiega się koncentracji ładunku elektrostatycznego na planszy reklamowej i oddziaływaniu tego ładunku na czujnik i procesor układu. Zastrzeżenia ochronne 1. Tablica reklamowa, zawierająca obudowę, w której umieszczona jest plansza reklamowa, układ napędowy do przesuwania przedmiotowej planszy reklamowej oraz co najmniej jeden element prowadzący dla przesuwającej się w obudowie planszy reklamowej, z którym przedmiotowa plansza ma styczność podczas przesuwania się, przy czym element prowadzący przymocowany jest do obudowy, znamienna tym, że jest wyposażona w co najmniej jeden element (7) przewodzący prąd, połączony z elementem prowadzącym (4) oraz z obudową (2). 2. Tablica według zastrz. 1, znamienna tym, że element przewodzący (7) stanowi uziemienie. 3. Tablica według zastrz. 1 albo 2, znamienna tym, że obudowa (2) ma postać kasety. 4. Tablica według zastrz. 1 albo 2, znamienna tym, że jeden koniec elementu przewodzącego (7) ma kontakt z planszą reklamową (3) podczas jej ruchu wzdłuż elementu prowadzącego (4). 5. Tablica według zastrz. 1 albo 2, znamienna tym, że drugi koniec elementu przewodzącego (7) połączony jest z łącznikiem (5) łączącym element prowadzący (4) z obudową (2). 6. Tablica według zastrz. 5, znamienna tym, że łącznik (5) jest zamocowany do obudowy (2) za pomocą sworzni (6). 7. Tablica według zastrz. 1 albo 2, albo 4, albo 5, znamienna tym, że koniec elementu przewodzącego (7) mający kontakt z planszą reklamową (3) ma postać odcinka przebiegającego pionowo na określonej odległości w styczności z tą planszą reklamową (3).

4 4 PL Y1 Rysunki

5 PL Y1 5
