1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. B63B 35/73 ( ) (54) Platforma pływająca (43) Zgłoszenie ogłoszono: BUP 18/08 (73) Uprawniony z prawa ochronnego: Kopania Krzysztof, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/09 (72) Twórca(y) wzoru użytkowego: Krzysztof Kopania, Warszawa, PL PL Y1

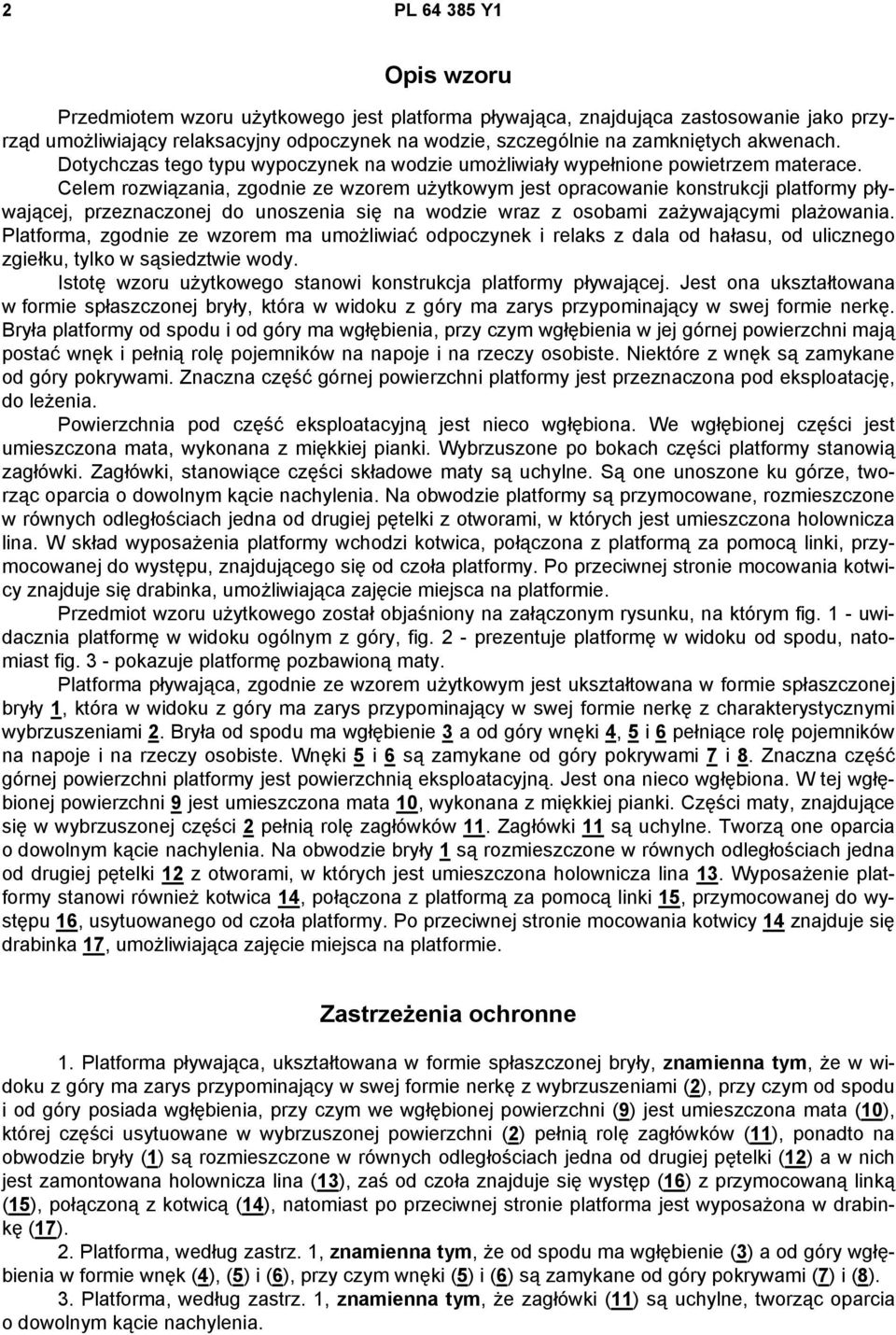

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest platforma pływająca, znajdująca zastosowanie jako przyrząd umożliwiający relaksacyjny odpoczynek na wodzie, szczególnie na zamkniętych akwenach. Dotychczas tego typu wypoczynek na wodzie umożliwiały wypełnione powietrzem materace. Celem rozwiązania, zgodnie ze wzorem użytkowym jest opracowanie konstrukcji platformy pływającej, przeznaczonej do unoszenia się na wodzie wraz z osobami zażywającymi plażowania. Platforma, zgodnie ze wzorem ma umożliwiać odpoczynek i relaks z dala od hałasu, od ulicznego zgiełku, tylko w sąsiedztwie wody. Istotę wzoru użytkowego stanowi konstrukcja platformy pływającej. Jest ona ukształtowana w formie spłaszczonej bryły, która w widoku z góry ma zarys przypominający w swej formie nerkę. Bryła platformy od spodu i od góry ma wgłębienia, przy czym wgłębienia w jej górnej powierzchni mają postać wnęk i pełnią rolę pojemników na napoje i na rzeczy osobiste. Niektóre z wnęk są zamykane od góry pokrywami. Znaczna część górnej powierzchni platformy jest przeznaczona pod eksploatację, do leżenia. Powierzchnia pod część eksploatacyjną jest nieco wgłębiona. We wgłębionej części jest umieszczona mata, wykonana z miękkiej pianki. Wybrzuszone po bokach części platformy stanowią zagłówki. Zagłówki, stanowiące części składowe maty są uchylne. Są one unoszone ku górze, tworząc oparcia o dowolnym kącie nachylenia. Na obwodzie platformy są przymocowane, rozmieszczone w równych odległościach jedna od drugiej pętelki z otworami, w których jest umieszczona holownicza lina. W skład wyposażenia platformy wchodzi kotwica, połączona z platformą za pomocą linki, przymocowanej do występu, znajdującego się od czoła platformy. Po przeciwnej stronie mocowania kotwicy znajduje się drabinka, umożliwiająca zajęcie miejsca na platformie. Przedmiot wzoru użytkowego został objaśniony na załączonym rysunku, na którym fig. 1 - uwidacznia platformę w widoku ogólnym z góry, fig. 2 - prezentuje platformę w widoku od spodu, natomiast fig. 3 - pokazuje platformę pozbawioną maty. Platforma pływająca, zgodnie ze wzorem użytkowym jest ukształtowana w formie spłaszczonej bryły 1, która w widoku z góry ma zarys przypominający w swej formie nerkę z charakterystycznymi wybrzuszeniami 2. Bryła od spodu ma wgłębienie 3 a od góry wnęki 4, 5 i 6 pełniące rolę pojemników na napoje i na rzeczy osobiste. Wnęki 5 i 6 są zamykane od góry pokrywami 7 i 8. Znaczna część górnej powierzchni platformy jest powierzchnią eksploatacyjną. Jest ona nieco wgłębiona. W tej wgłębionej powierzchni 9 jest umieszczona mata 10, wykonana z miękkiej pianki. Części maty, znajdujące się w wybrzuszonej części 2 pełnią rolę zagłówków 11. Zagłówki 11 są uchylne. Tworzą one oparcia o dowolnym kącie nachylenia. Na obwodzie bryły 1 są rozmieszczone w równych odległościach jedna od drugiej pętelki 12 z otworami, w których jest umieszczona holownicza lina 13. Wyposażenie platformy stanowi również kotwica 14, połączona z platformą za pomocą linki 15, przymocowanej do występu 16, usytuowanego od czoła platformy. Po przeciwnej stronie mocowania kotwicy 14 znajduje się drabinka 17, umożliwiająca zajęcie miejsca na platformie. Zastrzeżenia ochronne 1. Platforma pływająca, ukształtowana w formie spłaszczonej bryły, znamienna tym, że w widoku z góry ma zarys przypominający w swej formie nerkę z wybrzuszeniami (2), przy czym od spodu i od góry posiada wgłębienia, przy czym we wgłębionej powierzchni (9) jest umieszczona mata (10), której części usytuowane w wybrzuszonej powierzchni (2) pełnią rolę zagłówków (11), ponadto na obwodzie bryły (1) są rozmieszczone w równych odległościach jedna od drugiej pętelki (12) a w nich jest zamontowana holownicza lina (13), zaś od czoła znajduje się występ (16) z przymocowaną linką (15), połączoną z kotwicą (14), natomiast po przeciwnej stronie platforma jest wyposażona w drabinkę (17). 2. Platforma, według zastrz. 1, znamienna tym, że od spodu ma wgłębienie (3) a od góry wgłębienia w formie wnęk (4), (5) i (6), przy czym wnęki (5) i (6) są zamykane od góry pokrywami (7) i (8). 3. Platforma, według zastrz. 1, znamienna tym, że zagłówki (11) są uchylne, tworząc oparcia o dowolnym kącie nachylenia.

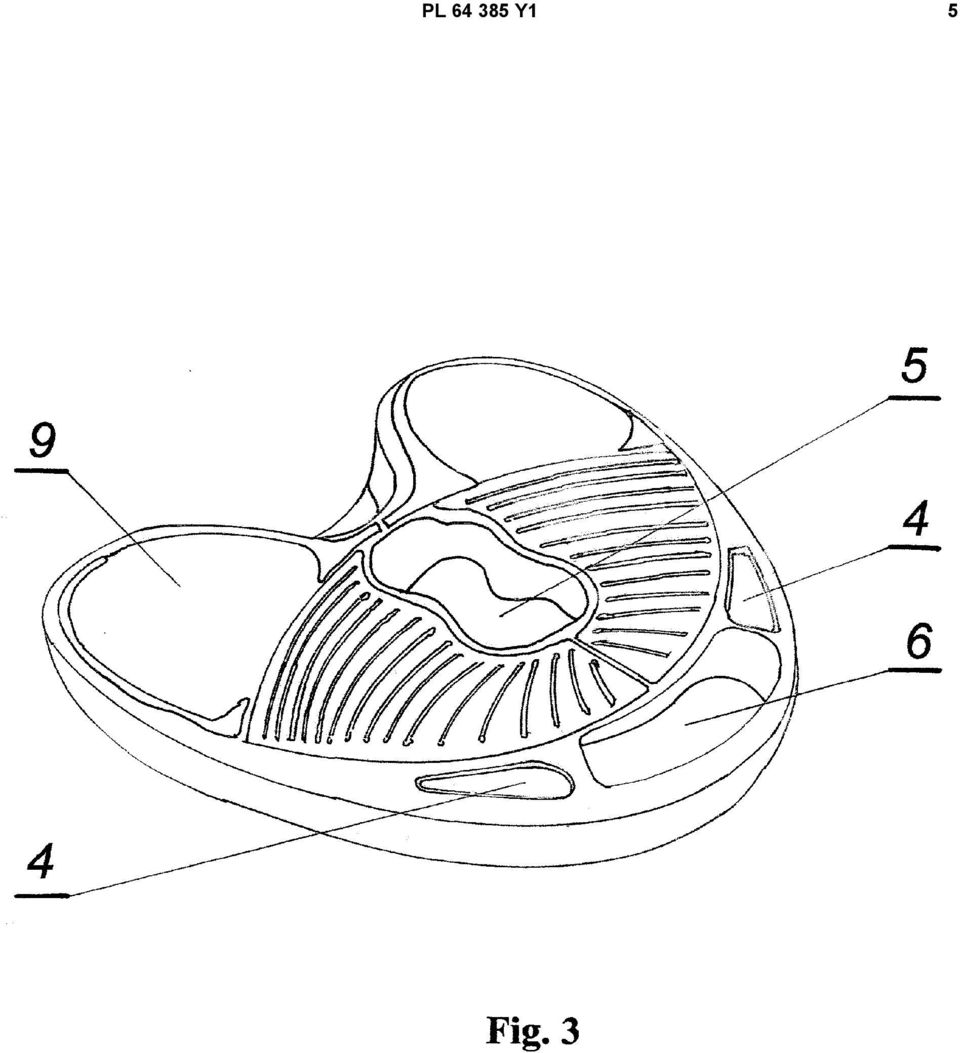

3 PL Y1 3 Rysunki

4 4 PL Y1

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UP RP
