1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. G09F 13/18 ( ) (54) Tablica reklamowo-informacyjna (43) Zgłoszenie ogłoszono: BUP 26/11 (73) Uprawniony z prawa ochronnego: ATROSZCZYK MARIUSZ DEL ELEKTRONIK, Białystok, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/13 (72) Twórca(y) wzoru użytkowego: PAWEŁ TARNOWSKI, Białystok, PL PL Y1

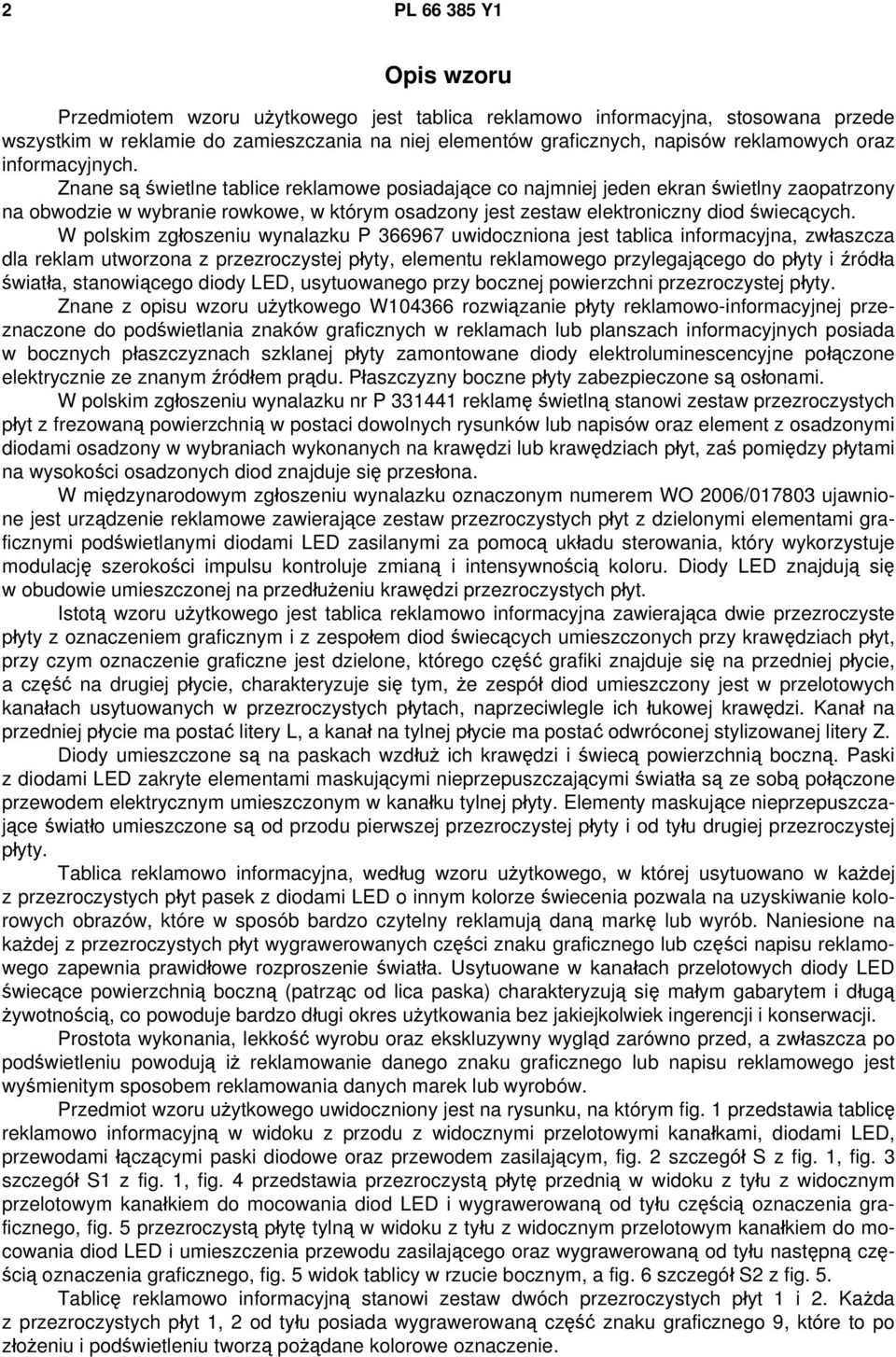

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest tablica reklamowo informacyjna, stosowana przede wszystkim w reklamie do zamieszczania na niej elementów graficznych, napisów reklamowych oraz informacyjnych. Znane są świetlne tablice reklamowe posiadające co najmniej jeden ekran świetlny zaopatrzony na obwodzie w wybranie rowkowe, w którym osadzony jest zestaw elektroniczny diod świecących. W polskim zgłoszeniu wynalazku P uwidoczniona jest tablica informacyjna, zwłaszcza dla reklam utworzona z przezroczystej płyty, elementu reklamowego przylegającego do płyty i źródła światła, stanowiącego diody LED, usytuowanego przy bocznej powierzchni przezroczystej płyty. Znane z opisu wzoru użytkowego W rozwiązanie płyty reklamowo-informacyjnej przeznaczone do podświetlania znaków graficznych w reklamach lub planszach informacyjnych posiada w bocznych płaszczyznach szklanej płyty zamontowane diody elektroluminescencyjne połączone elektrycznie ze znanym źródłem prądu. Płaszczyzny boczne płyty zabezpieczone są osłonami. W polskim zgłoszeniu wynalazku nr P reklamę świetlną stanowi zestaw przezroczystych płyt z frezowaną powierzchnią w postaci dowolnych rysunków lub napisów oraz element z osadzonymi diodami osadzony w wybraniach wykonanych na krawędzi lub krawędziach płyt, zaś pomiędzy płytami na wysokości osadzonych diod znajduje się przesłona. W międzynarodowym zgłoszeniu wynalazku oznaczonym numerem WO 2006/ ujawnione jest urządzenie reklamowe zawierające zestaw przezroczystych płyt z dzielonymi elementami graficznymi podświetlanymi diodami LED zasilanymi za pomocą układu sterowania, który wykorzystuje modulację szerokości impulsu kontroluje zmianą i intensywnością koloru. Diody LED znajdują się w obudowie umieszczonej na przedłużeniu krawędzi przezroczystych płyt. Istotą wzoru użytkowego jest tablica reklamowo informacyjna zawierająca dwie przezroczyste płyty z oznaczeniem graficznym i z zespołem diod świecących umieszczonych przy krawędziach płyt, przy czym oznaczenie graficzne jest dzielone, którego część grafiki znajduje się na przedniej płycie, a część na drugiej płycie, charakteryzuje się tym, że zespół diod umieszczony jest w przelotowych kanałach usytuowanych w przezroczystych płytach, naprzeciwlegle ich łukowej krawędzi. Kanał na przedniej płycie ma postać litery L, a kanał na tylnej płycie ma postać odwróconej stylizowanej litery Z. Diody umieszczone są na paskach wzdłuż ich krawędzi i świecą powierzchnią boczną. Paski z diodami LED zakryte elementami maskującymi nieprzepuszczającymi światła są ze sobą połączone przewodem elektrycznym umieszczonym w kanałku tylnej płyty. Elementy maskujące nieprzepuszczające światło umieszczone są od przodu pierwszej przezroczystej płyty i od tyłu drugiej przezroczystej płyty. Tablica reklamowo informacyjna, według wzoru użytkowego, w której usytuowano w każdej z przezroczystych płyt pasek z diodami LED o innym kolorze świecenia pozwala na uzyskiwanie kolorowych obrazów, które w sposób bardzo czytelny reklamują daną markę lub wyrób. Naniesione na każdej z przezroczystych płyt wygrawerowanych części znaku graficznego lub części napisu reklamowego zapewnia prawidłowe rozproszenie światła. Usytuowane w kanałach przelotowych diody LED świecące powierzchnią boczną (patrząc od lica paska) charakteryzują się małym gabarytem i długą żywotnością, co powoduje bardzo długi okres użytkowania bez jakiejkolwiek ingerencji i konserwacji. Prostota wykonania, lekkość wyrobu oraz ekskluzywny wygląd zarówno przed, a zwłaszcza po podświetleniu powodują iż reklamowanie danego znaku graficznego lub napisu reklamowego jest wyśmienitym sposobem reklamowania danych marek lub wyrobów. Przedmiot wzoru użytkowego uwidoczniony jest na rysunku, na którym fig. 1 przedstawia tablicę reklamowo informacyjną w widoku z przodu z widocznymi przelotowymi kanałkami, diodami LED, przewodami łączącymi paski diodowe oraz przewodem zasilającym, fig. 2 szczegół S z fig. 1, fig. 3 szczegół S1 z fig. 1, fig. 4 przedstawia przezroczystą płytę przednią w widoku z tyłu z widocznym przelotowym kanałkiem do mocowania diod LED i wygrawerowaną od tyłu częścią oznaczenia graficznego, fig. 5 przezroczystą płytę tylną w widoku z tyłu z widocznym przelotowym kanałkiem do mocowania diod LED i umieszczenia przewodu zasilającego oraz wygrawerowaną od tyłu następną częścią oznaczenia graficznego, fig. 5 widok tablicy w rzucie bocznym, a fig. 6 szczegół S2 z fig. 5. Tablicę reklamowo informacyjną stanowi zestaw dwóch przezroczystych płyt 1 i 2. Każda z przezroczystych płyt 1, 2 od tyłu posiada wygrawerowaną część znaku graficznego 9, które to po złożeniu i podświetleniu tworzą pożądane kolorowe oznaczenie.

3 PL Y1 3 Na płaszczyźnie przezroczystej płyty 1 wygrawerowana jest od tyłu część oznaczenia graficznego 9A, zaś na płaszczyźnie przezroczystej płyty 2 wygrawerowana jest druga część 9B znaku graficznego 9. Po złożeniu przezroczyste płyty 1, 2 tworzą znak graficzny 9. Grubość płyty przezroczystej 1 i 2 najkorzystniej wynosi od 2,5 do 3,5 mm. Diody LED 4A i 5A podświetlające każdą z przezroczystych płyt 1, 2 są umieszczone na pasku 4, 5 wzdłuż jego krawędzi i świecą powierzchnią boczną patrząc od lica paska 4, 5, przy czym każda z przezroczystych płyt 1, 2 jest podświetlana innym kolorem. W przezroczystych płytach 1, 2 wzdłuż ich prostej krawędzi wykonane są przelotowe kanałki 3, 7. W przelotowych kanałach 3,7 usytuowanych naprzeciwlegle łukowej krawędzi przezroczystych płyt 1, 2 umieszczone są diody LED 4A, 5A. Znajdujący się na przedniej płycie 1 kanał 3 ma postać litery L, zaś kanał 7 tylnej płyty ma postać odwróconej stylizowanej litery Z. W kanałku 3 przezroczystej płyty 1 umieszczony pasek diodowy 4 z diodami 4A połączony jest z paskiem diodowym 5 z diodami 5A przewodem elektrycznym 6 osadzonym w kanałku 7, w którym umieszczony jest przewód zasilający 8. Paski diodowe 4 i 5 po połączeniu płyt 1 i 2 są zakryte elementami maskującymi 10, którymi mogą być np. tworzywo nieprzepuszczające światła, blacha aluminiowa lub stalowa i inne materiały dekoracyjne nieprzepuszczające światła. Tablica reklamowo informacyjna może być zastosowana praktycznie we wszystkich miejscach, w których jest potrzeba reklamowania wyrobów danych marek. Tablica może być mocowana za pomocą przyssawek do szyb witryn lub samochodów, może być także podwieszana na łańcuszkach lub stawiana do ekspozycji np. na no biurkach, ladach itp. Tablica reklamowo informacyjna w przypadku zastosowania elektronicznego układu sterującego po wygrawerowaniu na każdej z przezroczystych płyt różnych znaków graficznych lub napisów reklamowych może reklamować także dwie i więcej (w zależności od ilości płyt) marki danego wyrobu w ten sposób, iż np. pierwsza zapala się grafika wygrawerowana na pierwszej płycie a następnie po zgaśnięciu grafiki wygrawerowanej na pierwszej płycie zapala się np. napis reklamowy wygrawerowany na drugiej płycie. Zastrzeżenia ochronne 1. Tablica reklamowo informacyjna zawierająca dwie przezroczyste płyty z oznaczeniem graficznym i z zespołem diod świecących umieszczonych przy krawędziach płyt, przy czym oznaczenie graficzne jest dzielone, którego część grafiki znajduje się na przedniej płycie, a część na drugiej płycie, znamienna tym, że zespół diod (4A) i (5A) umieszczony jest w kanałach przelotowych (3, 7) usytuowanych w przezroczystych płytach (1, 2), naprzeciwlegle ich łukowej krawędzi, przy czym kanał (3) ma postać litery L, a kanał (7) postać odwróconej stylizowanej litery Z. 2. Tablica reklamowo informacyjna według zastrz. 1, znamienna tym, że diody LED (4A) i (5A) umieszczone są na paskach (4, 5) wzdłuż ich krawędzi i świecą powierzchnią boczną, przy czym paski (4, 5) z diodami LED (4A, 4B) są ze sobą połączone przewodem elektrycznym (6) umieszczonym w kanałku (7). 3. Tablica reklamowo informacyjna według zastrz. 1, znamienna tym, że paski (4, 5) z diodami (4A, 4B) są zakryte elementami maskującymi (10) nieprzepuszczającymi światła, umieszczonymi od przodu pierwszej przezroczystej płyty (1) i od tyłu przezroczystej płyty (2).

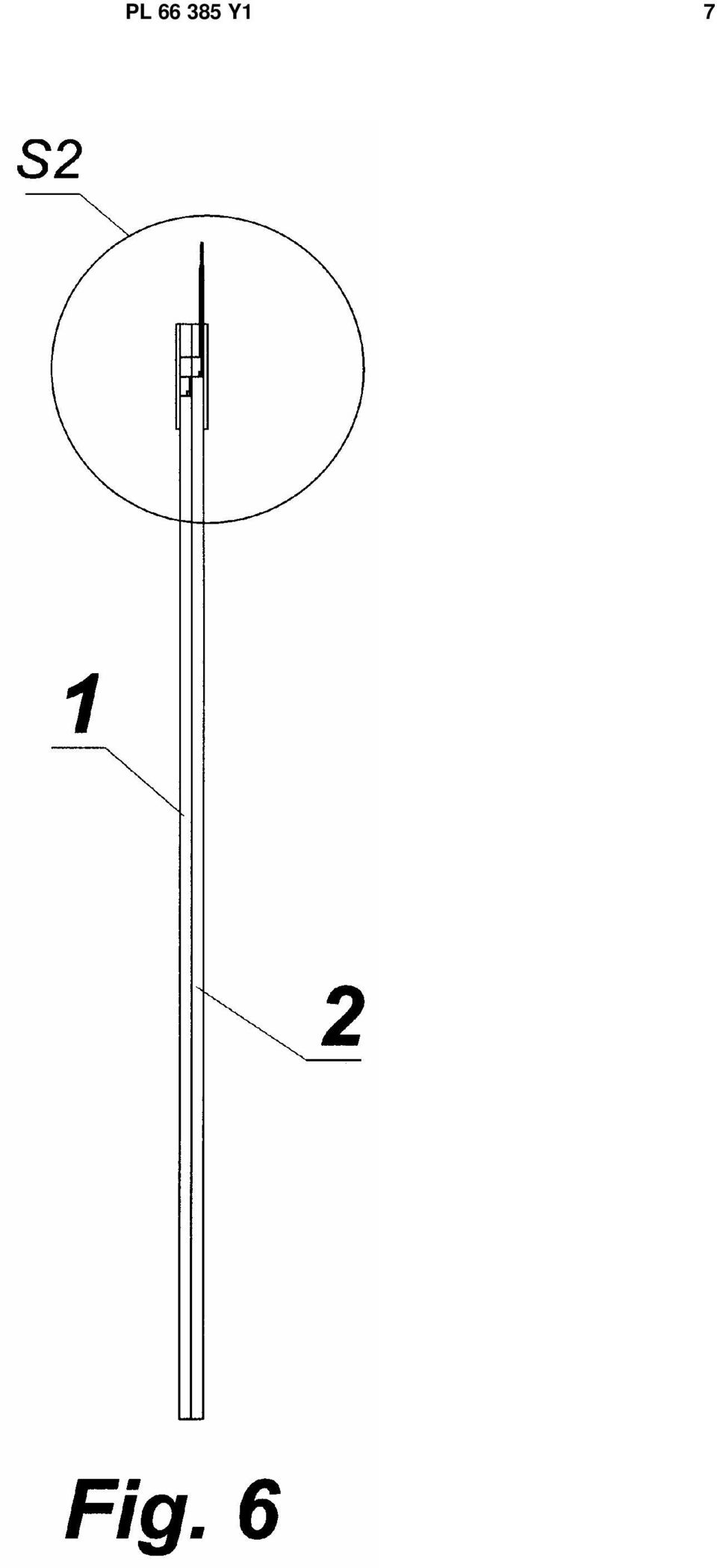

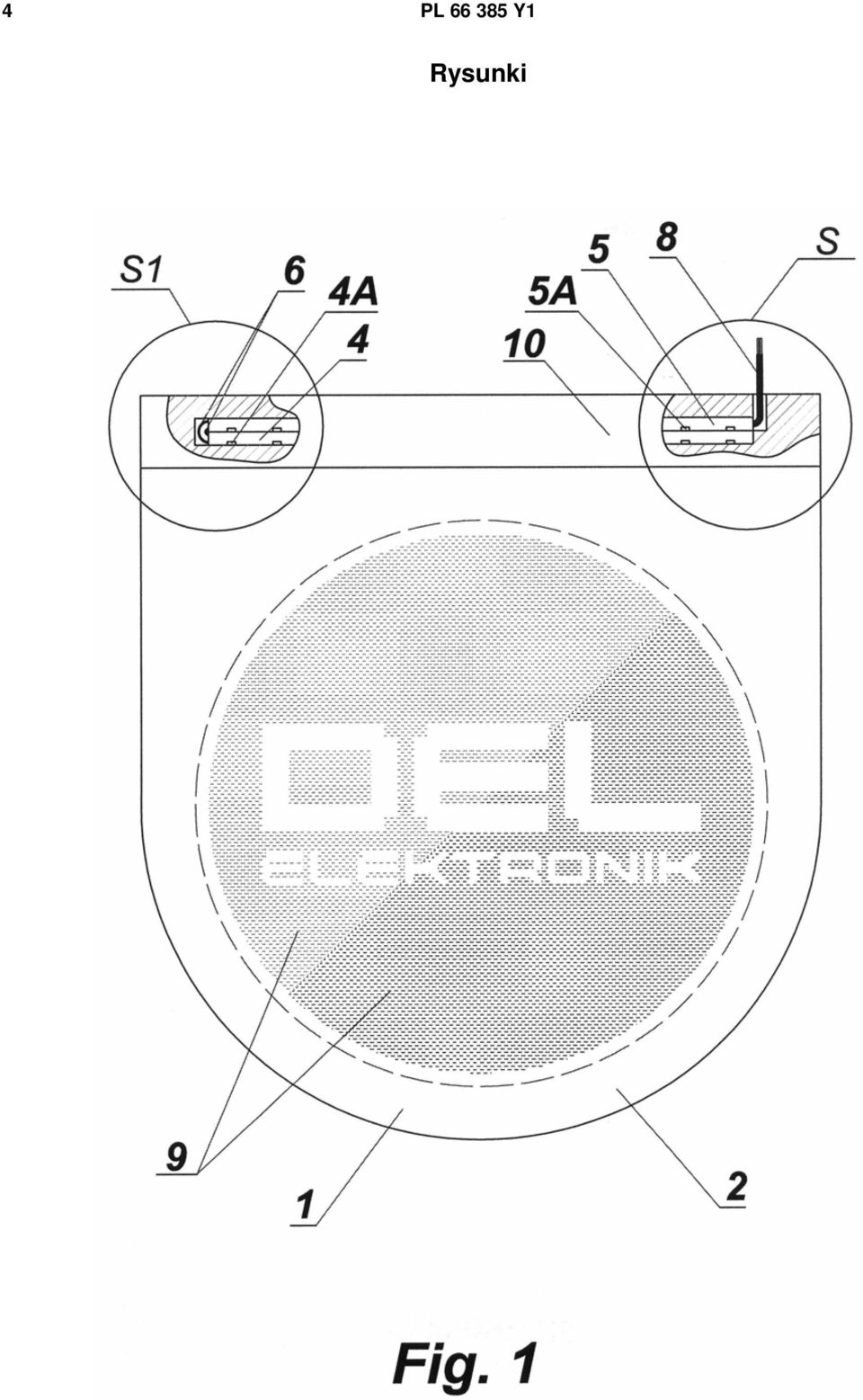

4 4 PL Y1 Rysunki
