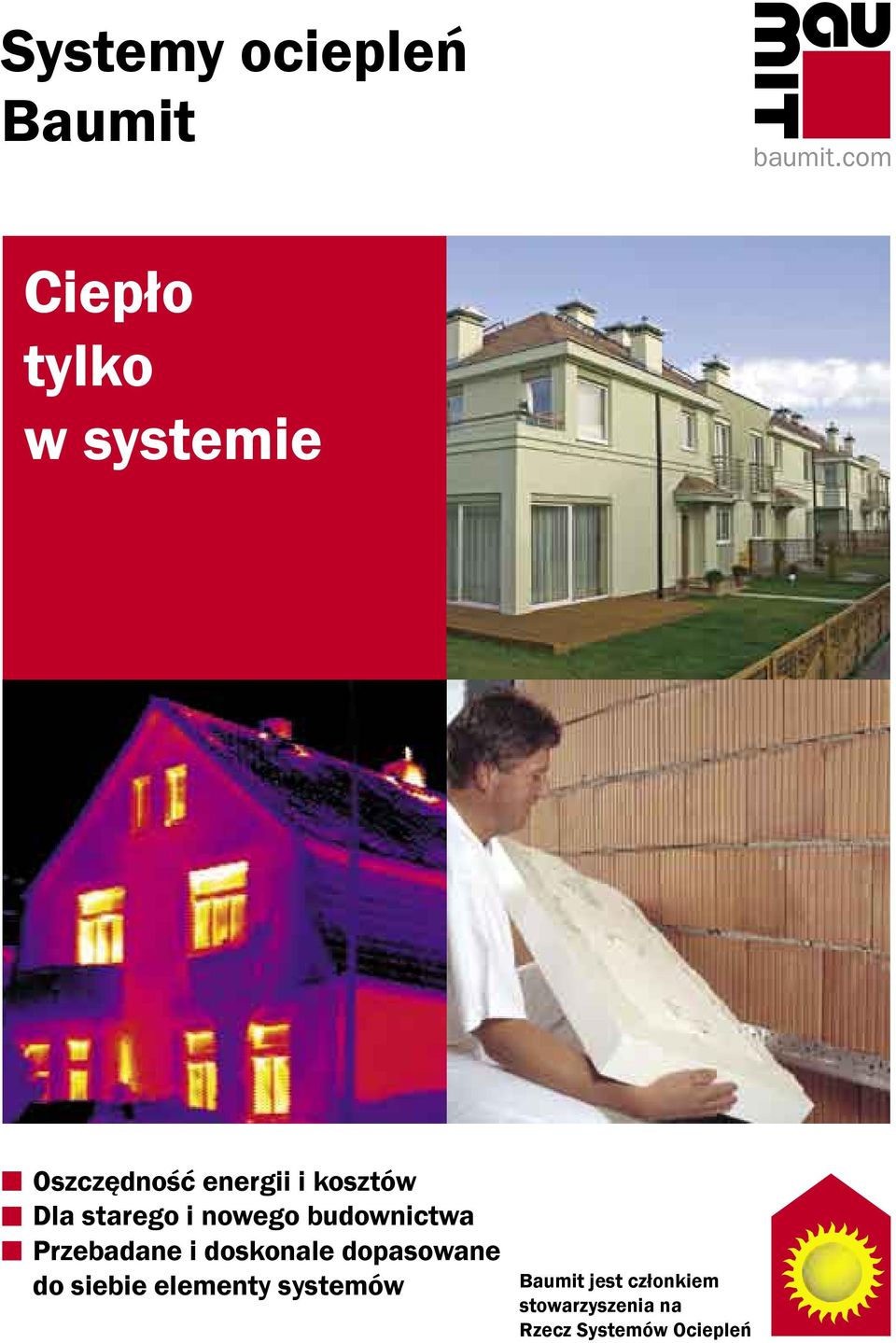

1 Systemy ociepleń Baumit Ciepło tylko w systemie Oszczędność energii i kosztów Dla starego i nowego budownictwa Przebadane i doskonale dopasowane do siebie elementy systemów Baumit jest członkiem stowarzyszenia na Rzecz Systemów Ociepleń

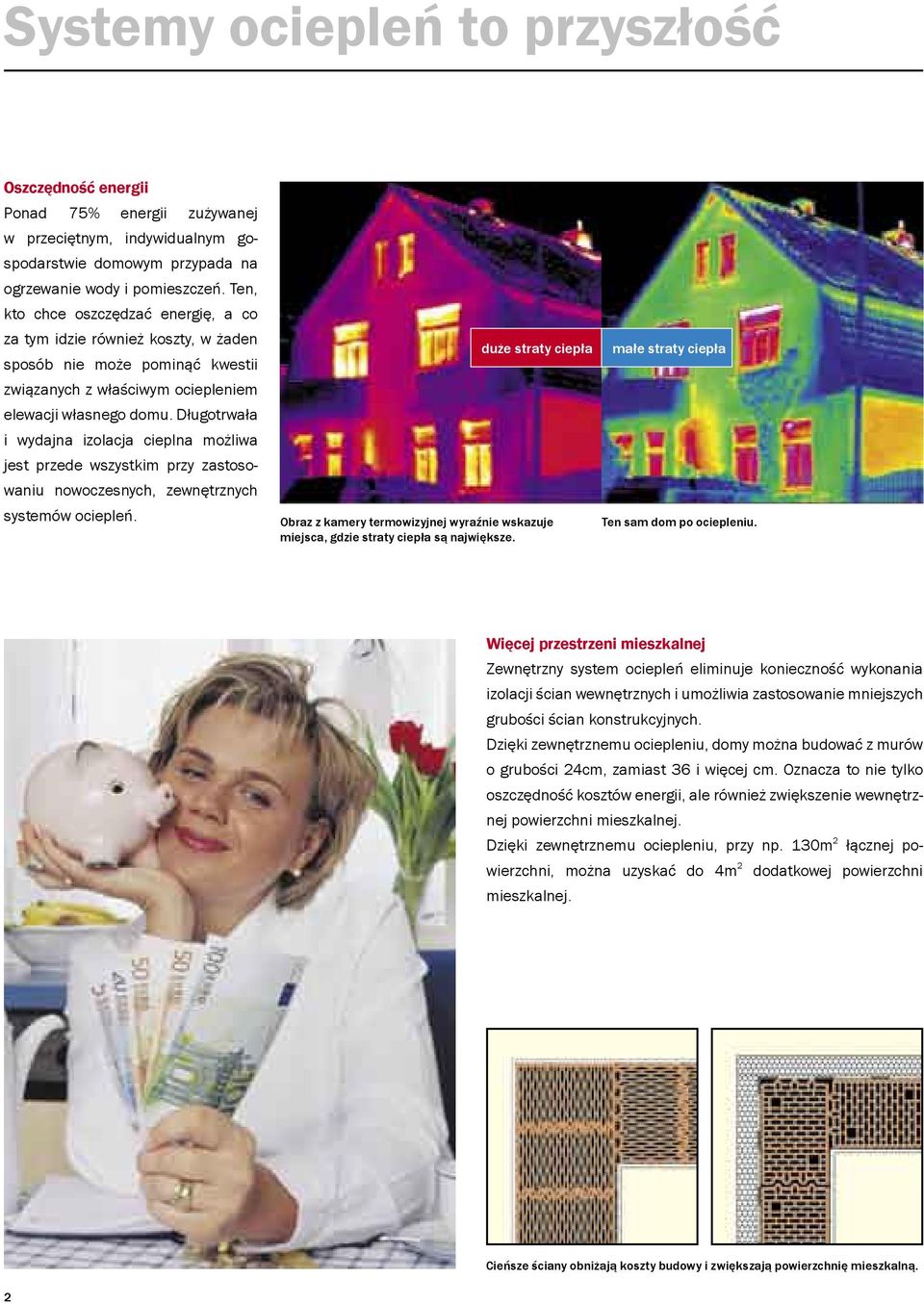

2 Systemy ociepleń to przyszłość Oszczędność energii Ponad 75% energii zużywanej w przeciętnym, indywidualnym gospodarstwie domowym przypada na ogrzewanie wody i pomieszczeń. Ten, kto chce oszczędzać energię, a co za tym idzie również koszty, w żaden sposób nie może pominąć kwestii związanych z właściwym ociepleniem elewacji własnego domu. Długotrwała i wydajna izolacja cieplna możliwa jest przede wszystkim przy zastosowaniu nowoczesnych, zewnętrznych systemów ociepleń. duże straty ciepła Obraz z kamery termowizyjnej wyraźnie wskazuje miejsca, gdzie straty ciepła są największe. małe straty ciepła Ten sam dom po ociepleniu. Więcej przestrzeni mieszkalnej Zewnętrzny system ociepleń eliminuje konieczność wykonania izolacji ścian wewnętrznych i umożliwia zastosowanie mniejszych grubości ścian konstrukcyjnych. Dzięki zewnętrznemu ociepleniu, domy można budować z murów o grubości 24cm, zamiast 36 i więcej cm. Oznacza to nie tylko oszczędność kosztów energii, ale również zwiększenie wewnętrznej powierzchni mieszkalnej. Dzięki zewnętrznemu ociepleniu, przy np. 130m 2 łącznej powierzchni, można uzyskać do 4m 2 dodatkowej powierzchni mieszkalnej. Cieńsze ściany obniżają koszty budowy i zwiększają powierzchnię mieszkalną. 2

3 Ochrona Budynków, mieszkańców, środowiska Ochrona muru Nieosłonięte izolacją ściany są narażone na bezpośrednie oddziaływanie czynników atmosferycznych m.in. na przenikanie zimna do środka i przemarzanie muru. Brak izolacji umożliwia,,ucieczkę ciepła z budynku. Duże różnice temperatur wewnątrz i na zewnątrz murów prowadzą do powstawania naprężeń, które w dalszej perspektywie mogą doprowadzić do uszkodzenia mechanicznego - spękań. Zewnętrzny system ociepleń zatrzymuje zimno na zewnątrz, a ciepło wewnątrz budynku, stanowiąc jednocześnie doskonałą ochronę murów. Poprawa klimatu wewnątrz mieszkania Ciepłe ściany to kolejna z licznych zalet zastosowania nowoczesnego systemu ociepleń. Im wyższa jest temperatura powierzchni ściany, tym przytulniej i cieplej w mieszkaniu. Ponadto, jeżeli ściana od strony wewnętrznej mieszkania jest ciepła, temperatura w pomieszczeniu może być nawet niższa niż zazwyczaj, a mimo wszystko będzie w nim przytulnie i miło. Przede wszystkim jednak pamiętać należy o oszczędności kosztów ogrzewania, jaką niesie za sobą ocieplenie budynku. 20 o C tynk wewnętrzny 20 o C tynk wewnętrzny 16 o C na powierzchni wewnątrz 0 o C granica przemarzania mur ceglany tynk zewnętrzny zewnątrz Ściana bez izolacji cieplnej. Duża różnica temperatur wewnątrz i na zewnątrz budynku prowadzi do powstawania naprężeń termicznych w obrębie murów. Oszczędzanie energii to prawo Dyrektywa Unii Europejskiej Nr 2002/91/CE z w sprawie charakterystyki energetycznej budynków. Zgodnie z jej postanowieniami państwa członkowskie Unii podejmują zorganizowane działania na rzecz zmniejszenia zużycia energii w budynkach. 19 o C na powierzchni wewnątrz 0 o C granica przemarzania mur ceglany izolacja WDVS tynk zewnętrzny zewnątrz Ściana z izolacją cieplną. Zimno pozostaje na zewnątrz i nie ma możliwości przenikania do środka budynku. Latem docieplenie zapewnia przyjemny, chłodniejszy klimat wewnątrz. Najważniejsze z nich to: 1. Określenie wymagań minimalnego standardu energetycznego dla nowo wznoszonych i istniejących dużych (ponad 1000 m 2 pow. użytkowej) budynków poddawanych gruntownej modernizacji. 2. Okresowe oceny i ewentualne podnoszenie poziomu tych wymagań co 5 lat. 3. Regularna kontrola kotłów oraz systemów klimatyzacji i wentylacji w budynkach. 4. Wprowadzenie systemu oceny energetycznej obejmującego wydawanie świadectw energetycznych dla budynków nowych (oddawanych do użytkowania) oraz poddawanych gruntownej modernizacji. 5. Przedstawianie świadectw energetycznych budynków w chwili ich sprzedaży lub wynajmu. 3

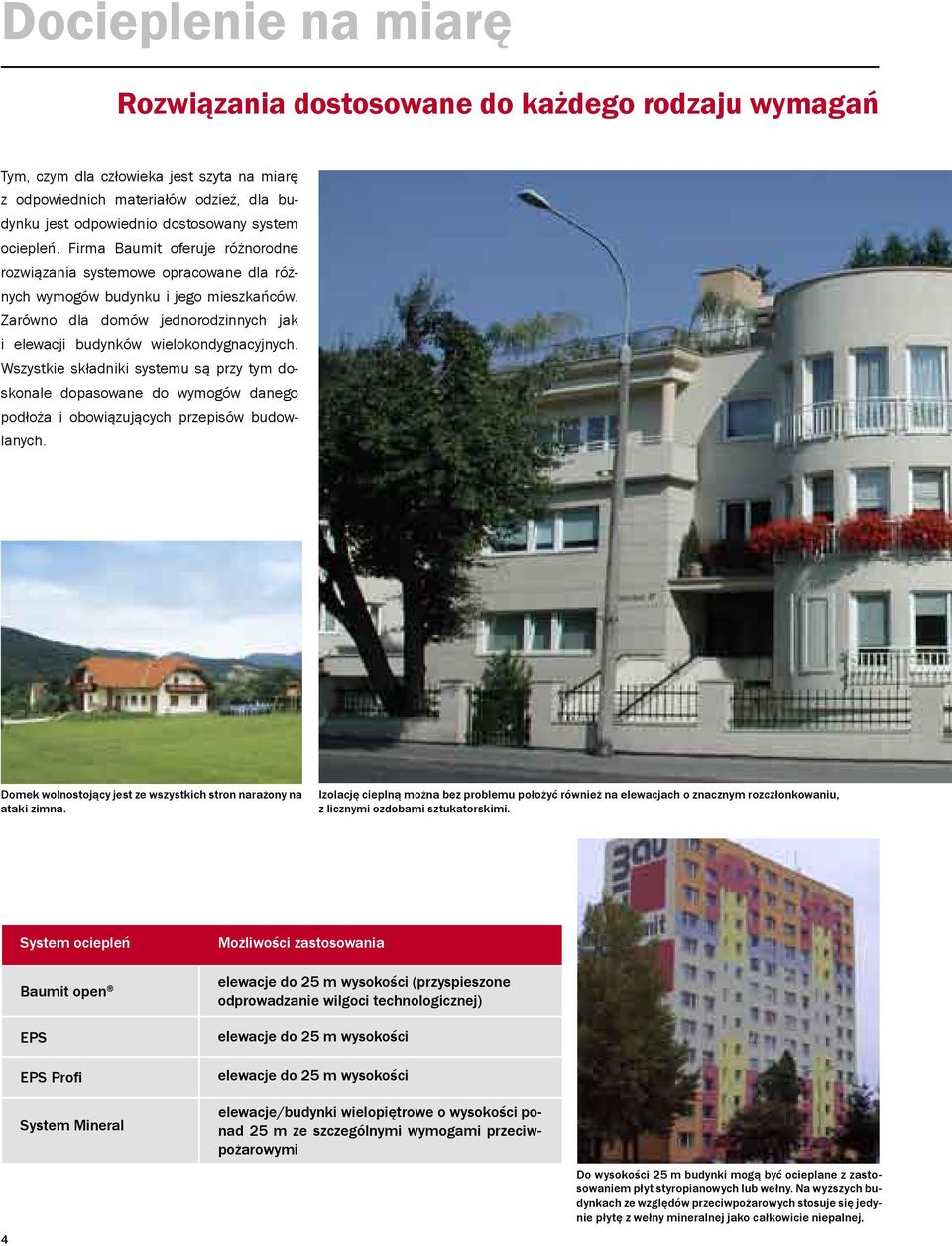

4 Docieplenie na miarę Rozwiązania dostosowane do każdego rodzaju wymagań Tym, czym dla człowieka jest szyta na miarę z odpowiednich materiałów odzież, dla budynku jest odpowiednio dostosowany system ociepleń. Firma Baumit oferuje różnorodne rozwiązania systemowe opracowane dla różnych wymogów budynku i jego mieszkańców. Zarówno dla domów jednorodzinnych jak i elewacji budynków wielokondygnacyjnych. Wszystkie składniki systemu są przy tym doskonale dopasowane do wymogów danego podłoża i obowiązujących przepisów budowlanych. Domek wolnostojący jest ze wszystkich stron narażony na ataki zimna. Izolację cieplną można bez problemu położyć również na elewacjach o znacznym rozczłonkowaniu, z licznymi ozdobami sztukatorskimi. System ociepleń Baumit open EPS EPS Profi System Mineral Możliwości zastosowania elewacje do 25 m wysokości (przyspieszone odprowadzanie wilgoci technologicznej) elewacje do 25 m wysokości elewacje do 25 m wysokości elewacje/budynki wielopiętrowe o wysokości ponad 25 m ze szczególnymi wymogami przeciwpożarowymi 4 Do wysokości 25 m budynki mogą być ocieplane z zastosowaniem płyt styropianowych lub wełny. Na wyższych budynkach ze względów przeciwpożarowych stosuje się jedynie płytę z wełny mineralnej jako całkowicie niepalnej.

5 Ocieplając stare budynki Produkcja i sprzedaż systemów ociepleń wzrasta z roku na rok. Głównym powodem są coraz wyższe koszty ogrzewania, ale także wzrost świadomości ekologicznej. Dziura ozonowa, ocieplenie klimatu oraz anomalie pogodowe to wystarczające powody, aby znacznie zmniejszyć emisję szkodliwych gazów do atmosfery. Nikt już dziś nie wątpi w skuteczność i konieczność ocieplania budynków. Problemem znacznie poważniejszym, mającym zdecydowany wpływ na trwałość i wygląd ocieplonych elewacji jest przyczepność ocieplenia do podłoża. Dotyczy to głównie obiektów starych, których powierzchnie nie są dostatecznie nośne lub wręcz za słabe na klejenie ocieplenia. Proponowane przez firmę Baumit rozwiązanie KlebeAnker kotwa montażowa, ma za zadanie zwiększyć przyczepność i stabilność wykonywanego ocieplenia. Ten innowacyjny system montażu ocieplenia łączy w sobie wiele zalet: Eliminacja mostków termicznych Eliminacja śladów kołków na elewacji Jedno rozwiązanie dla wszystkich grubości płyt styropianowych Usprawnienie prac ociepleniowych na budynkach starych, ze zniszczoną elewacją Więcej informacji na stronie 19. Zamów nową broszurę Perfekcyjna izolacja cieplna zawierającą szczegółowy opis technologii zastosowania i montażu kotew Baumit KlebeAnker. marketing@baumit.pl Kotwa montażowa Baumit KlebeAnker została wyróżniona w konkursie Podłogi i Ściany Dobry Wybór 2006 w dziedzinie Izolacji jako nowatorskie rozwiązanie umożliwiające stabilny montaż ocieplenia przede wszystkim na starych podłożach. 5

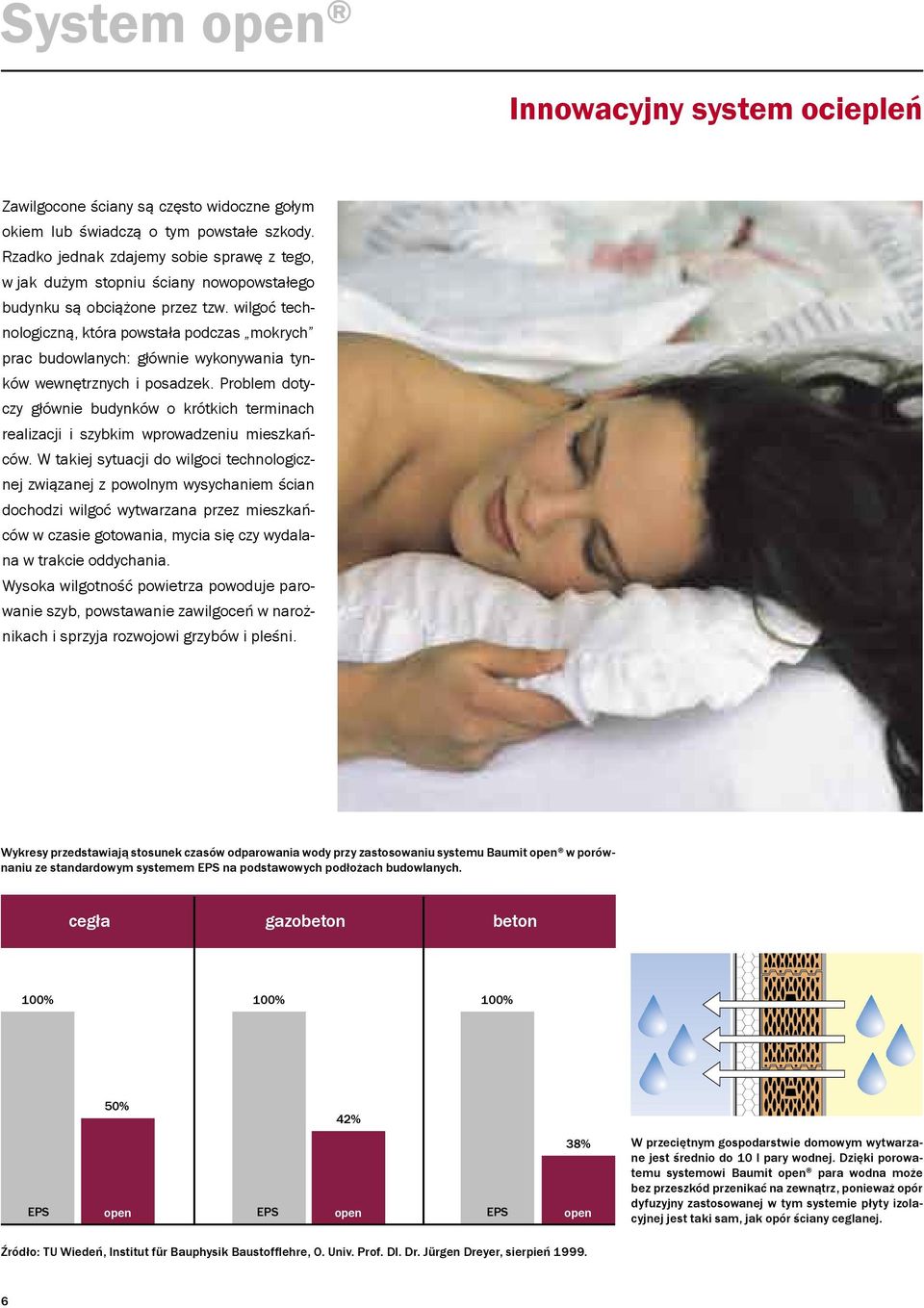

6 System open Innowacyjny system ociepleń Zawilgocone ściany są często widoczne gołym okiem lub świadczą o tym powstałe szkody. Rzadko jednak zdajemy sobie sprawę z tego, w jak dużym stopniu ściany nowopowstałego budynku są obciążone przez tzw. wilgoć technologiczną, która powstała podczas mokrych prac budowlanych: głównie wykonywania tynków wewnętrznych i posadzek. Problem dotyczy głównie budynków o krótkich terminach realizacji i szybkim wprowadzeniu mieszkańców. W takiej sytuacji do wilgoci technologicznej związanej z powolnym wysychaniem ścian dochodzi wilgoć wytwarzana przez mieszkańców w czasie gotowania, mycia się czy wydalana w trakcie oddychania. Wysoka wilgotność powietrza powoduje parowanie szyb, powstawanie zawilgoceń w narożnikach i sprzyja rozwojowi grzybów i pleśni. Wykresy przedstawiają stosunek czasów odparowania wody przy zastosowaniu systemu Baumit open w porównaniu ze standardowym systemem EPS na podstawowych podłożach budowlanych. cegła gazobeton beton 100% 100% 100% 50% 42% 38% EPS open EPS open EPS open W przeciętnym gospodarstwie domowym wytwarzane jest średnio do 10 l pary wodnej. Dzięki porowatemu systemowi Baumit open para wodna może bez przeszkód przenikać na zewnątrz, ponieważ opór dyfuzyjny zastosowanej w tym systemie płyty izolacyjnej jest taki sam, jak opór ściany ceglanej. Źródło: TU Wiedeń, Institut für Bauphysik Baustofflehre, O. Univ. Prof. Dl. Dr. Jürgen Dreyer, sierpień

7 Przytulny klimat w mieszkaniu Baumit open szybkie wysychanie ścian budynków zawilgoconych i nowowznoszonych Biała, dyfuzyjna (perforowana) płyta styropianowa Baumit open. System ociepleń Baumit open otrzymał nagrodę Prezydenta Izby Budownictwa na VII Gali Budownictwa w dziedzinie nowych technologii termoizolacyjnych oraz główną nagrodę w konkursie Podłogi i Ściany Dobry Wybór 2005 w dziedzinie Izolacji. 1 Mur 2 Listwa startowa 3 Biała zaprawa klejowo-szpachlowa Baumit open KlebeSpachtel W Umożliwia dyfuzję pary wodnej; przeznaczona jest do klejenia płyt oraz zatapiania w niej siatki zbrojeniowej. 4 Płyta elewacyjna perforowana Baumit open FassadenPlatte Umożliwia oddychanie budynku i gwarantuje optymalny klimat wewnątrz pomieszczeń. Wartość współczynnika oporu dyfuzyjnego jest w przypadku tej płyty taka sama jak w przypadku cegły porowatej i wynosi: μ=10. Podobnie korzystna jest wartość współczynnika przenikania ciepła wynosząca jedynie λ=0,04 W/mK. 5 Biała zaprawa klejowo-szpachlowa Baumit open KlebeSpachtel W z zatopioną siatką z włókna szklanego Baumit open Textilglasgitter Siatka jest odporna na działanie czynników alkalicznych i przeznaczona do wykonywania warstwy zbrojącej systemu ociepleniowego. 6 Biała zaprawa klejowo-szpachlowa Baumit open KlebeSpachtel W 7 Podkład gruntujący Baumit open Grundierung Tynk strukturalny Baumit open StrukturPutz To mineralny, cienkowarstwowy i wodoodporny tynk nawierzchniowy, który dzięki bogatej kolorystyce pozwala na indywidualne ukształtowanie elewacji. Do wyboru jest 200 kolorów i 3 struktury drapane tynku ( baranek o uziarnieniu 1,5; 2 lub 3 mm oraz tynk drobnoziarnisty do ościeży okiennych). Oba produkty uzupełniają niejako drugą skórę Państwa domu i doskonale umożliwiają przenikanie pary wodnej na zewnątrz ściany. Zalety systemu: - ocieplenie na styropianie open zapewniające dyfuzję pary wodnej - dla starego i nowego budownictwa na ściany o zwiększonym zawilgoceniu 7

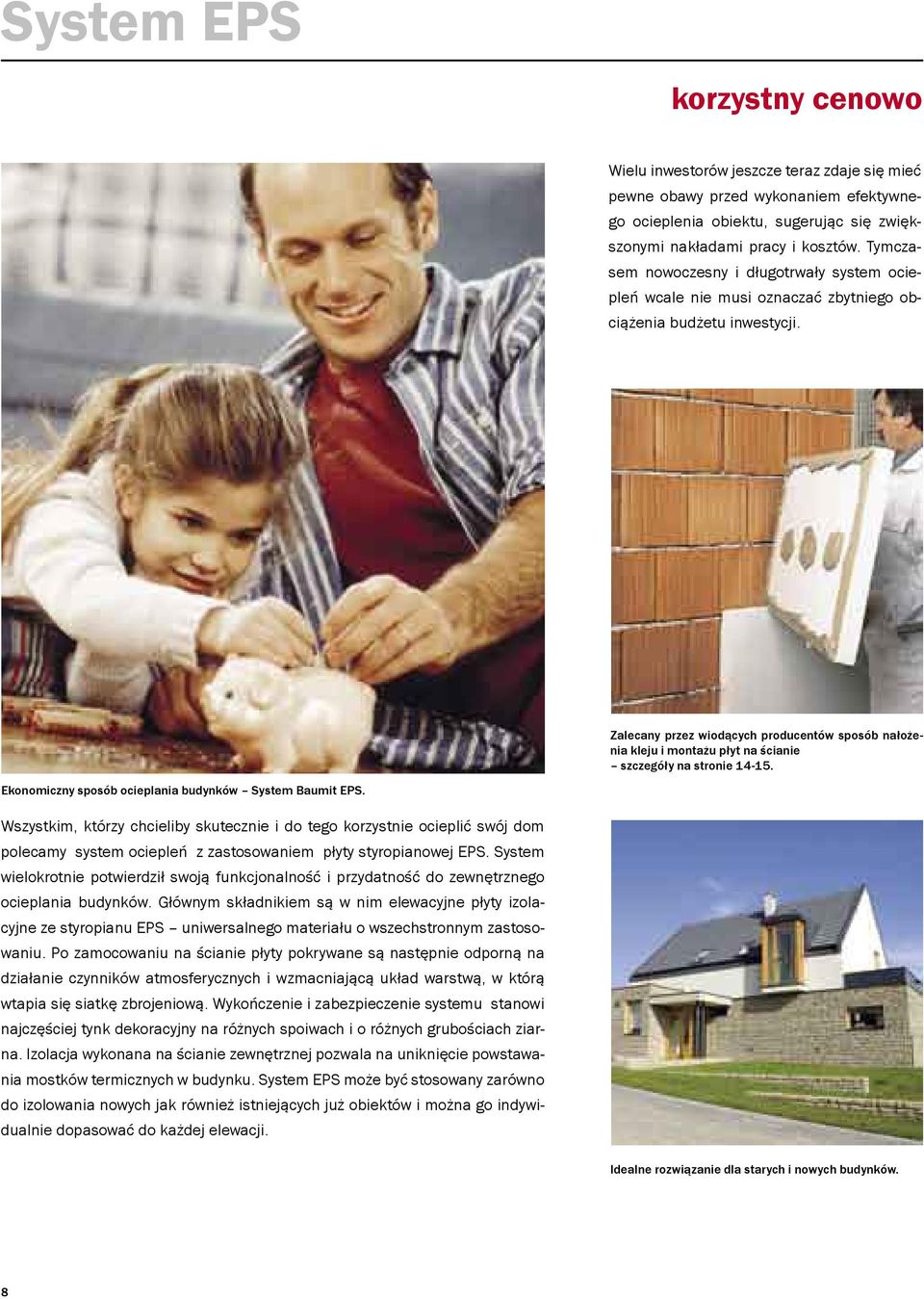

8 System EPS korzystny cenowo Wielu inwestorów jeszcze teraz zdaje się mieć pewne obawy przed wykonaniem efektywnego ocieplenia obiektu, sugerując się zwiększonymi nakładami pracy i kosztów. Tymczasem nowoczesny i długotrwały system ociepleń wcale nie musi oznaczać zbytniego obciążenia budżetu inwestycji. Zalecany przez wiodących producentów sposób nałożenia kleju i montażu płyt na ścianie szczegóły na stronie Ekonomiczny sposób ocieplania budynków System Baumit EPS. Wszystkim, którzy chcieliby skutecznie i do tego korzystnie ocieplić swój dom polecamy system ociepleń z zastosowaniem płyty styropianowej EPS. System wielokrotnie potwierdził swoją funkcjonalność i przydatność do zewnętrznego ocieplania budynków. Głównym składnikiem są w nim elewacyjne płyty izolacyjne ze styropianu EPS uniwersalnego materiału o wszechstronnym zastosowaniu. Po zamocowaniu na ścianie płyty pokrywane są następnie odporną na działanie czynników atmosferycznych i wzmacniającą układ warstwą, w którą wtapia się siatkę zbrojeniową. Wykończenie i zabezpieczenie systemu stanowi najczęściej tynk dekoracyjny na różnych spoiwach i o różnych grubościach ziarna. Izolacja wykonana na ścianie zewnętrznej pozwala na uniknięcie powstawania mostków termicznych w budynku. System EPS może być stosowany zarówno do izolowania nowych jak również istniejących już obiektów i można go indywidualnie dopasować do każdej elewacji. Idealne rozwiązanie dla starych i nowych budynków. 8

9 Ocieplenie które jest efektywne Elewacyjna płyta izolacyjna ze styropianu. Zalety systemu: - wydajny i ekonomiczny - umożliwia zindywidualizowane ukształtowanie każdej elewacji - klasyfikowany jako NRO (Nie Rozprzestrzeniający Ognia) 1 Mur 2 Listwa startowa 3 Zaprawa klejowo-szpachlowa do styropianu Baumit KlebeSpachtel Mineralna zaprawa przeznaczona do klejenia i zbrojenia elewacyjnych płyt styropianowych na zróżnicowanym podłożu. 4 Izolacyjne płyty elewacyjne EPS Płyty izolacyjne ze styropianu PN-EN Wymiary: 50 x 100 cm; płyty dostępne w różnej grubości i rodzaju wykonania. Klasa reakcji na ogień E. 5 Łączniki mechaniczne - kołki (o ile konieczne jest mechaniczne wzmocnienie mocowania płyty). 6 Zaprawa klejowo-szpachlowa KlebeSpachtel z zatopioną siatką zbrojeniową z włókna szklanego Baumit 145A Siatka jest odporną na działanie środków alkalicznych włókniną szklaną przeznaczoną do zatapiania w zaprawie klejowo-szpachlowej. 7 Zaprawa klejowo-szpachlowa KlebeSpachtel 8 Warstwa gruntująca Baumit GranoporGrund/SilikatGrund/SilikonGrund/ EdelputzGrund/UniversalGrund Warstwa podkładowa regulująca chłonność podłoża i poprawiająca przyczepność tynków mineralnych lub gotowych mas tynkarskich Tynki mineralne Baumit EdelPutz Spezial i inne masy tynkarskie jako warstwy wykończeniowe Baumit GranoporPutz/SilikatPutz/ SilikonPutz Mineralne tynki szlachetne o zróżnicowanej strukturze lub gotowe do użytku tynki o konsystencji pasty: na bazie żywic syntetycznych, krzemianów lub silikonów. Wskazówka: Przy wykonywaniu zindywidualizowanych elewacji bardzo często konieczne jest zastosowanie produktów specjalnych i innych elementów uzupełniających. W naszym katalogu znajdą Państwo szeroką gamę dodatków począwszy od kołków po profile cokołowe. 9

10 System EPS Profi Ocieplenie budynku dla wymagających Część świadomych inwestorów, dla których ocieplenie to nie nowość, ale uzasadniona konieczność, oczekuje systemu, który cechuje największa estetyka i trwałość. Niestety większość (zwłaszcza wykonawców, chcących zaoszczędzić) uważa, że to czego nie widać może być gorsze i tańsze od widocznej wyprawy zewnętrznej. Jest to jeden z podstawowych błędów popełnianych na obiektach podczas ocieplenia, który niestety objawia się dopiero po kilku latach eksploatacji i często nie jest kojarzony z jakością zapraw klejowo-szpachlowych. Jednym z głównych powodów wprowadzenia nowego systemu ociepleń Baumit EPS Profi było zwiększenie trwałości systemu ociepleniowego. Wieloletnie doświadczenie w stosowaniu ociepleń opartych na płytach styropianowych, stanowiących materiał termoizolacyjny doprowadziło do ulepszenia tego typu systemu. Firma Baumit wprowadziła do niego nową, białą zaprawę klejowo-szpachlową do mocowania płyt EPS i wykonywania warstwy zbrojącej. W skład tej zaprawy wchodzi m.in. biały cement i dodatki polepszające parametry techniczne produktu. Biały kolor ułatwia kontrolowanie wykonywania poszczególnych etapów prac, jest również doskonałym podłożem pod każdy rodzaj tynku. Najbardziej zauważalne jest to w przypadku białych tynków dekoracyjnych, gdzie każdy błąd wykonawczy lub późniejsze uszkodzenie mechaniczne odsłaniają najczęściej szare podłoże. Wysoka jakość oddawanych budynków staje się standardem u inwestorów. 10 Zalecany przez wiodących producentów sposób nałożenia kleju i montażu płyt na ścianie. Szczegóły na stronie

11 Ocieplenie dla wymagających Elewacyjna płyta izolacyjna ze styropianu. 1 Mur 2 Listwa startowa 3 Biała zaprawa klejowo-szpachlowa do styropianu Baumit KlebeSpachtel Weiβ Biała mineralna zaprawa przeznaczona do klejenia i zbrojenia elewacyjnych płyt styropianowych na zróżnicowanym podłożu. 4 Izolacyjne płyty elewacyjne EPS Płyty izolacyjne ze styropianu PN-EN Wymiary: 50 x 100 cm; płyty dostępne w różnej grubości i rodzaju wykonania. Klasa reakcji na ogień E. 5 Łączniki mechaniczne kołki (o ile konieczne jest mechaniczne wzmocnienie mocowania płyty). 6 Biała zaprawa klejowo-szpachlowa Baumit KlebeSpachtel Weiβ z zatopioną siatką zbrojeniową z włókna szklanego Baumit Siatka jest odporną na działanie środków alkalicznych włókniną szklaną przeznaczoną do zatapiania w zaprawie klejowo-szpachlowej. 7 Biała zaprawa klejowo-szpachlowa KlebeSpachtel Weiβ 8 Warstwa gruntująca UniversalGrund Warstwa podkładowa regulująca chłonność podłoża i poprawiająca przyczepność tynków mineralnych lub gotowych mas tynkarskich Tynki mineralne Baumit EdelPutz Spezial i masy tynkarskie jako warstwy wykończeniowe Baumit GranoporPutz/SilikatPutz/SilikonPutz Mineralne tynki szlachetne o zróżnicowanej strukturze lub gotowe do użytku tynki o konsystencji pasty. Wskazówka: Przy wykonywaniu zindywidualizowanych elewacji bardzo często konieczne jest zastosowanie produktów specjalnych i innych elementów uzupełniających. W naszym katalogu znajdą Państwo szeroką gamę dodatków począwszy od kołków po profile cokołowe. 2 Zalety systemu: - największa estetyka i trwałość - biała zaprawa klejowo-szpachlowa jest doskonałym podłożem pod każdy rodzaj tynku - umożliwia zindywidualizowane ukształtowanie każdej elewacji - klasyfikowany jako NRO (Nie Rozprzestrzeniający Ognia) 11

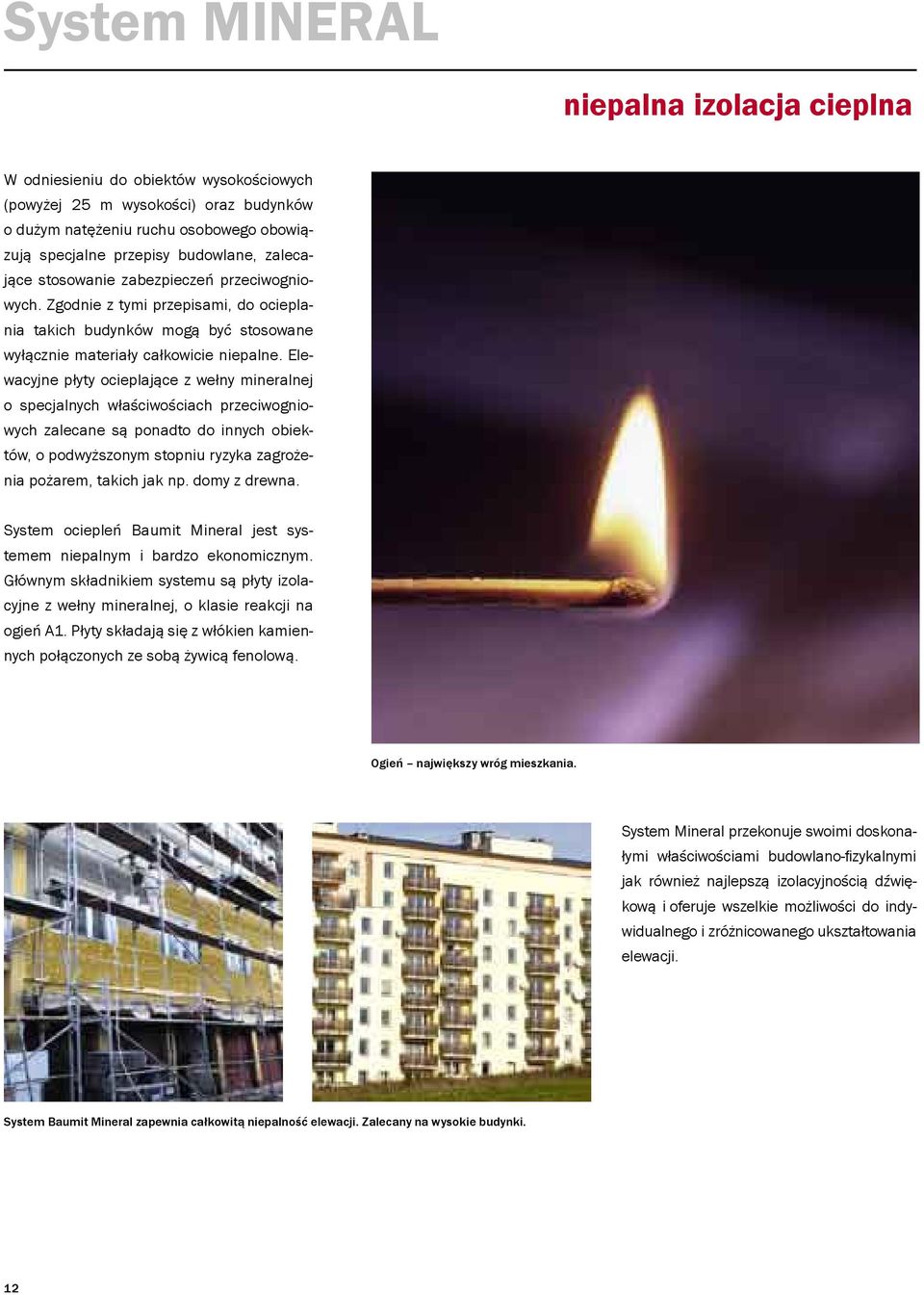

12 System MINERAL niepalna izolacja cieplna W odniesieniu do obiektów wysokościowych (powyżej 25 m wysokości) oraz budynków o dużym natężeniu ruchu osobowego obowiązują specjalne przepisy budowlane, zalecające stosowanie zabezpieczeń przeciwogniowych. Zgodnie z tymi przepisami, do ocieplania takich budynków mogą być stosowane wyłącznie materiały całkowicie niepalne. Elewacyjne płyty ocieplające z wełny mineralnej o specjalnych właściwościach przeciwogniowych zalecane są ponadto do innych obiektów, o podwyższonym stopniu ryzyka zagrożenia pożarem, takich jak np. domy z drewna. System ociepleń Baumit Mineral jest systemem niepalnym i bardzo ekonomicznym. Głównym składnikiem systemu są płyty izolacyjne z wełny mineralnej, o klasie reakcji na ogień A1. Płyty składają się z włókien kamiennych połączonych ze sobą żywicą fenolową. Ogień największy wróg mieszkania. System Mineral przekonuje swoimi doskonałymi właściwościami budowlano-fizykalnymi jak również najlepszą izolacyjnością dźwiękową i oferuje wszelkie możliwości do indywidualnego i zróżnicowanego ukształtowania elewacji. System Baumit Mineral zapewnia całkowitą niepalność elewacji. Zalecany na wysokie budynki. 12

13 Ochrona przeciwogniowa na najwyższym poziomie Płyty z wełny mineralnej. 1 Mur 2 Listwa startowa 3 Zaprawa klejowo-szpachlowa do wełny mineralnej Baumit HaftMörtel Mineralna zaprawa przeznaczona do klejenia i zbrojenia płyt z wełny mineralnej na zróżnicowanym podłożu. 4 Płyty z wełny mineralnej Płyty izolacyjne z wełny mineralnej, klasa reakcji na ogień A1, dostępne w zróżnicowanych wymiarach, grubościach i rodzaju wykonania. 5 Łączniki mechaniczne kołki (o ile konieczne jest mechaniczne wzmocnienie mocowania płyty). 6 Zaprawa klejowo-szpachlowa Baumit HaftMörtel z zatopioną siatką zbrojeniową z włókna szklanego Baumit 145A Siatka jest odporną na działanie środków alkalicznych włókniną szklaną przeznaczoną do zatapiania w zaprawie klejowo-szpachlowej. 7 Zaprawa klejowo-szpachlowa Baumit HaftMörtel 8 Warstwa gruntująca Baumit Silikat- Grund/EdelputzGrund Warstwa podkładowa regulująca chłonność podłoża i poprawiająca przyczepność tynków mineralnych lub gotowych mas tynkarskich Tynki mineralne Baumit EdelPutz Spezial i masy tynkarskie jako warstwy wykończeniowe Baumit SilikatPutz Mineralne tynki szlachetne w zróżnicowanej strukturze lub gotowe do użytku krzemianowe tynki o konsystencji pasty. Wskazówka: Przy wykonywaniu zindywidualizowanych elewacji, bardzo często konieczne jest zastosowanie produktów specjalnych i innych dodatków. W naszym katalogu znajdą Państwo szeroką gamę dodatków począwszy od kołków po profile cokołowe. Zalety systemu: - system jest niepalny klasa reakcji na ogień A1 - umożliwia dyfuzję pary wodnej - długoletnie doświadczenia w praktyce - umożliwia indywidualne, zróżnicowane ukształtowanie elewacji - zalecany do stosowania w budynkach mieszkalnych. 13

14 Perfekcyjna izolacja cieplna elewacji Krok po kroku 1. Przygotowanie podłoża wzmocnienie powierzchni poprzez zagruntowanie środkiem penetrującym np. TiefenGrund. 2. Montaż listwy cokołowej przykręcanie i poziomowanie przy użyciu elementów wyrównujących i łączników cokołowych. 3. Klejenie płyt nanoszenie kleju na płytę izolacyjną punktowo i na obrzeżach. Powierzchnia sklejenia min. 40% płyty. 4. Zalecane zabezpieczanie miejsc styku przed wodą taśma uszczelniająca. 5. Zalecane zabezpieczanie miejsc styku ocieplenia np. ze stolarką, opierzeniami Wypełnianie otwartych spoin budowlanych o głębokości do 1 cm pianką poliuretanową, głębsze spoiny materiałem izolacyjnym (styropian, wełna).

15 7a. Łączniki mechaniczne kołki wbijane do mocowania płyt izolacyjnych ze styropianu. 7b. Łączniki mechaniczne kołki wkręcane do mocowania płyt izolacyjnych z wełny mineralnej. 8. Narożniki z siatką do wzmocnienia i zabezpieczenia naroży. 9. Zbrojenie ukośne narożników otworów okiennych lub drzwiowych, kawałki siatki zbrojeniowej o wymiarach ok. 30 x 40 cm. 10. Warstwa zbrojona zatapianie siatki z włókna szklanego Baumit 145A w zaprawie klejowo-szpachlowej w 1/3 grubości warstwy. 11. Gruntowanie nanoszenie podkładu zwiększającego przyczepność i wyrównującego chłonność podłoża. 12. Wykonanie zewnętrznego tynku dekoracyjnego poprzez nakładanie, zacieranie, filcowanie lub modelowanie tynku. 15

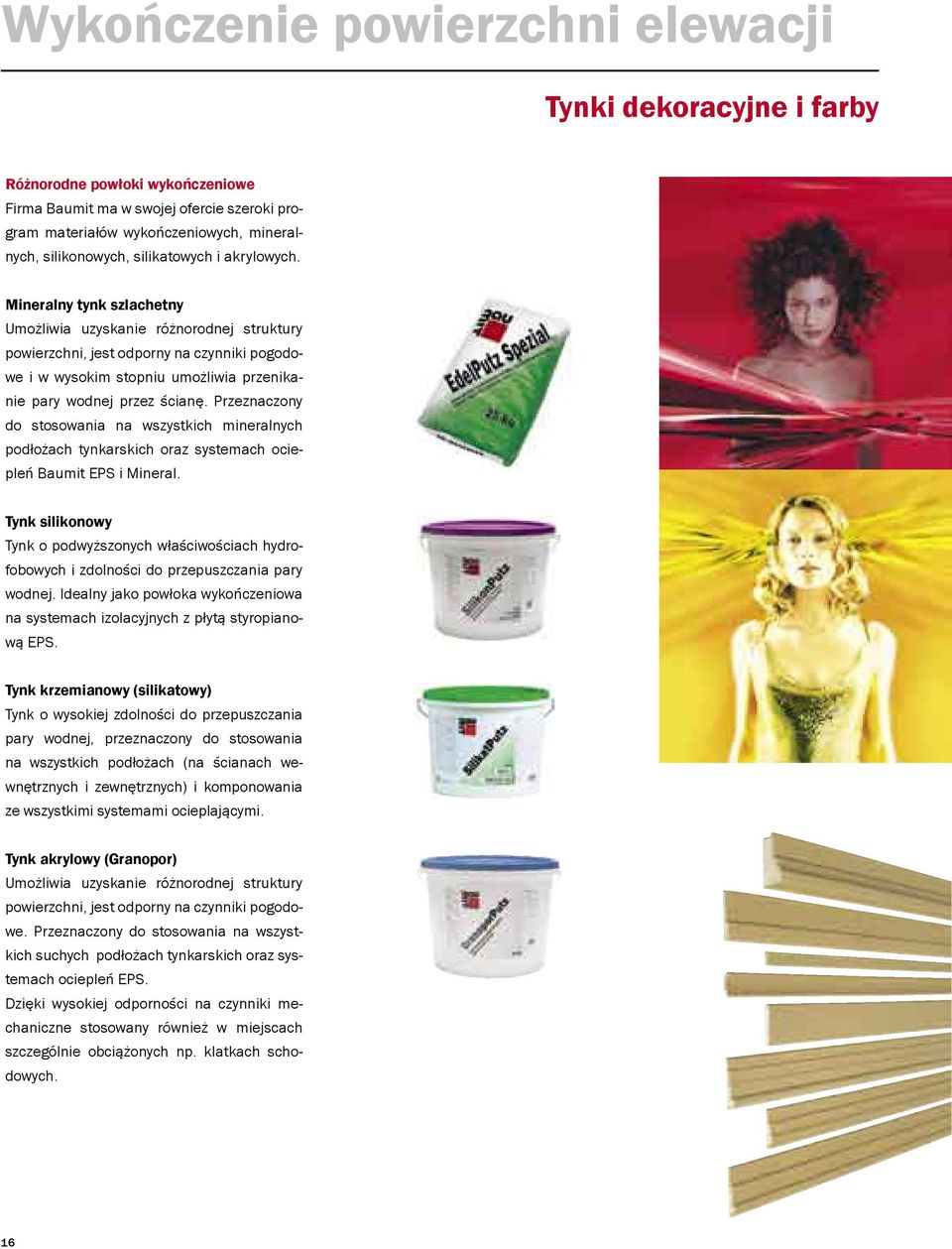

16 Wykończenie powierzchni elewacji Tynki dekoracyjne i farby Różnorodne powłoki wykończeniowe Firma Baumit ma w swojej ofercie szeroki program materiałów wykończeniowych, mineralnych, silikonowych, silikatowych i akrylowych. Mineralny tynk szlachetny Umożliwia uzyskanie różnorodnej struktury powierzchni, jest odporny na czynniki pogodowe i w wysokim stopniu umożliwia przenikanie pary wodnej przez ścianę. Przeznaczony do stosowania na wszystkich mineralnych podłożach tynkarskich oraz systemach ociepleń Baumit EPS i Mineral. Tynk silikonowy Tynk o podwyższonych właściwościach hydrofobowych i zdolności do przepuszczania pary wodnej. Idealny jako powłoka wykończeniowa na systemach izolacyjnych z płytą styropianową EPS. Tynk krzemianowy (silikatowy) Tynk o wysokiej zdolności do przepuszczania pary wodnej, przeznaczony do stosowania na wszystkich podłożach (na ścianach wewnętrznych i zewnętrznych) i komponowania ze wszystkimi systemami ocieplającymi. Tynk akrylowy (Granopor) Umożliwia uzyskanie różnorodnej struktury powierzchni, jest odporny na czynniki pogodowe. Przeznaczony do stosowania na wszystkich suchych podłożach tynkarskich oraz systemach ociepleń EPS. Dzięki wysokiej odporności na czynniki mechaniczne stosowany również w miejscach szczególnie obciążonych np. klatkach schodowych. 16

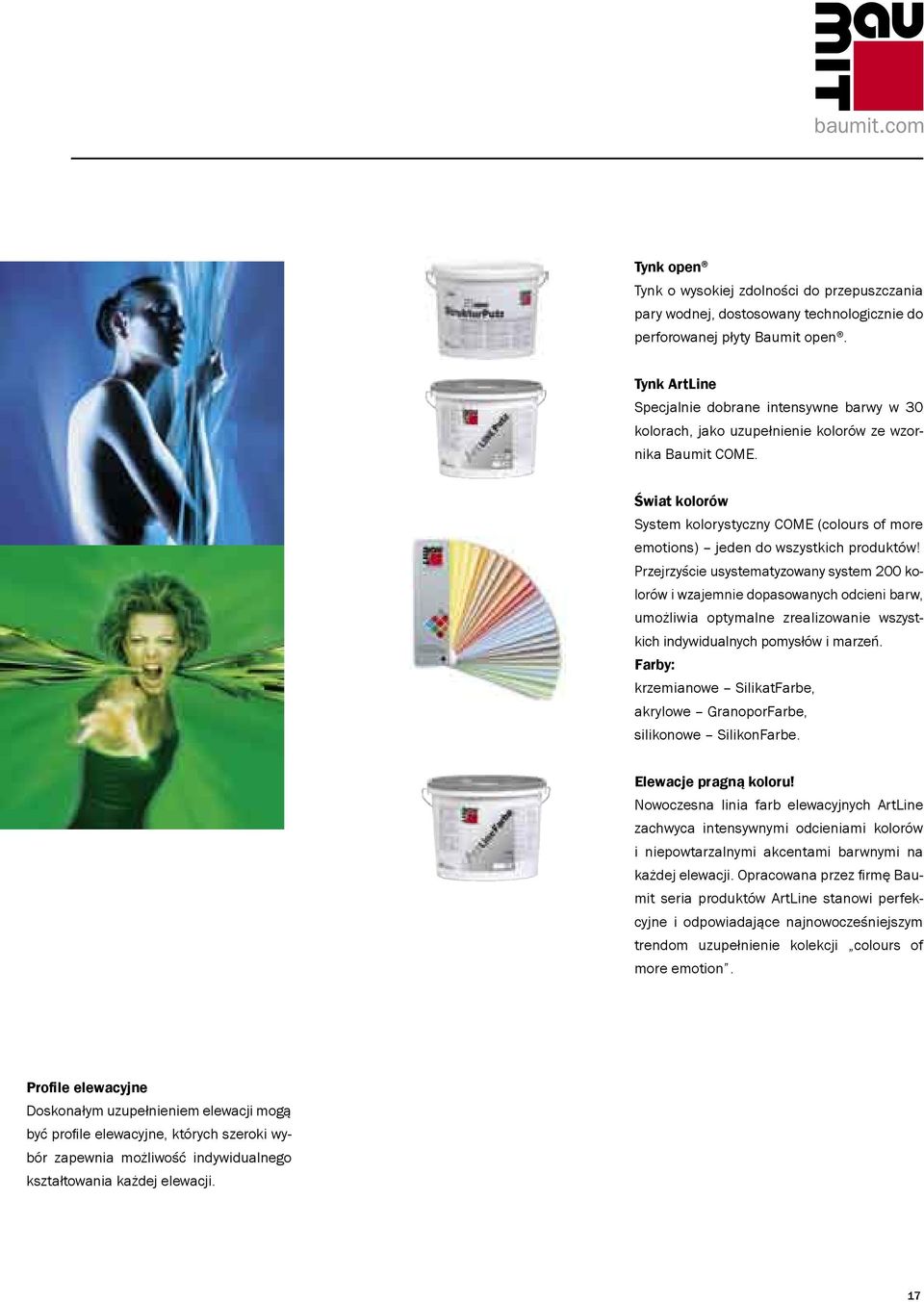

17 Tynk open Tynk o wysokiej zdolności do przepuszczania pary wodnej, dostosowany technologicznie do perforowanej płyty Baumit open. Tynk ArtLine Specjalnie dobrane intensywne barwy w 30 kolorach, jako uzupełnienie kolorów ze wzornika Baumit COME. Świat kolorów System kolorystyczny COME (colours of more emotions) jeden do wszystkich produktów! Przejrzyście usystematyzowany system 200 kolorów i wzajemnie dopasowanych odcieni barw, umożliwia optymalne zrealizowanie wszystkich indywidualnych pomysłów i marzeń. Farby: krzemianowe SilikatFarbe, akrylowe GranoporFarbe, silikonowe SilikonFarbe. Elewacje pragną koloru! Nowoczesna linia farb elewacyjnych ArtLine zachwyca intensywnymi odcieniami kolorów i niepowtarzalnymi akcentami barwnymi na każdej elewacji. Opracowana przez firmę Baumit seria produktów ArtLine stanowi perfekcyjne i odpowiadające najnowocześniejszym trendom uzupełnienie kolekcji colours of more emotion. Profile elewacyjne Doskonałym uzupełnieniem elewacji mogą być profile elewacyjne, których szeroki wybór zapewnia możliwość indywidualnego kształtowania każdej elewacji. 17

18 Redukcja strat ciepła Utrata ciepła poprzez wentylację ok % i oszczędność pieniędzy przez powierzchnie dachowe ok % przez okna ok. 5-10%... przez ściany zewnętrzne ok % przez miejsca styku z ziemią np. przez sufity piwniczne lub posadzki ok. 5-10% Straty ciepła ze wszystkich stron W przypadku budynku bez izolacji termicznej ciepło może uciekać z niego przez wszystkie możliwe powierzchnie. Dzięki nowoczesnemu systemowi izolacji cieplnej można temu zapobiec i zaoszczędzić energię i pieniądze. Optymalna grubość materiału izolacyjnego Aby zaoszczędzić możliwie jak najwięcej energii, niezbędne jest stosowanie właściwej grubości materiału izolacyjnego. Zmieniające się przepisy i oczekiwania inwestorów powodują, że w ostatnich latach grubości ociepleń znacznie wzrosły z 5 do 12 cm. Dokładne wyliczenie na podstawie znanych parametrów powinien wykonać projektant. Można także korzystać z naszego darmowego programu OBL zamieszczonego na stronie 18

19 Nowość w ociepleniach Kotwa montażowa Baumit KlebeAnker Termoizolacyjne pyty styropianowe, będące zasadniczym komponentem układu ociepleniowego mogą już być obecnie mocowane do podłoża wyłącznie przy zastosowaniu zaprawy klejowej bez konieczności dodatkowego mocowania mechanicznego. Na starych otynkowanych murach (stare budownictwo) niezbędne było jednak do tej pory dodatkowe wzmocnienie klejonych do podłoża płyt styropianowych łącznikami mechanicznymi (kołkami), gdyż właśnie takie podłoża stanowiły najsłabszy punkt w układzie; podłoże klej materiał izolacyjny. Stanowiły, ponieważ obecnie firma Baumit opracowała nowe rozwiązanie, umożliwiające eliminację tego ryzyka: kotwy montażowe Baumit KlebeAnker. ok. 10 cm Kotwy mocuje się do ściany nośnej i przed naklejeniem styropianowych płyt izolacyjnych nakłada się na nie punktowo zaprawę klejową. Dzięki kotwom montażowym uzyskuje się dodatkowo połączone z podłożem punkty mocowania/klejenia. Pełny układ ociepleniowy wraz z płytami styropianowymi (również Baumit open ) nakleja się na kotwy montażowe Baumit KlebeAnker w ilości 6 kotew na 1m 2. Kotwy montażowe należy mocować w rozstawieniu maksymalnie 40 na 40 cm, w odstępie max. 10 cm od pionowej krawędzi budynku i max. 10 cm od profilu cokołowego. Montaż kotew jest łatwy i bezproblemowy, a ich zastosowanie eliminuje ryzyko powstawania mostków cieplnych i prześwitywania kołków. ok. 10 cm Składniki systemu: 1 Kotwy montażowe Baumit KlebeAnker 2 Biała zaprawa klejowo-szpachlowa open [Baumit open KlebeSpachtel W]. Sucha, przygotowana fabrycznie zaprawa mineralna, umożliwiająca dyfuzję pary wodnej, przeznaczona do klejenia i szpachlowania płyt izolacyjnych w systemie ociepleń Baumit open jak również do wykonywania warstwy zbrojącej wraz z siatką z włókna szklanego Baumit open TextilglasGitter. 3 Płyta izolacyjna open [Baumit open FassadenPlatte]. Umożliwia dyfuzję pary wodnej, dzięki czemu możliwe jest uzyskanie pełnego komfortu mieszkalnego. 4 Siatka zbrojeniowa Baumit open [open TextilglasGitter] alkalioodporna 5 Podkład gruntujący open [Baumit open Grundierung] oraz tynk strukturalny open [Baumit open StrukturPutz] 6 stanowią doskonałe uzupełnienie drugiej skóry Waszego domu. Naturalnie obydwa produkty umożliwiają dyfuzję pary wodnej. 6 Tynk strukturalny open [Baumit open StrukturPutz] jest mineralnym, cienkowarstwowym tynkiem wykończeniowym o właściwościach hydrofobowych, który dzięki indywidualnie dobranej kolorystyce nada Waszej elewacji niepowtarzalny, bardzo osobisty charakter. Do dyspozycji mają Państwo 200 kolorów z palety Baumit COME colours of more emotion oraz 3 różne struktury tynków. Mocniejsze akcenty kolorystyczne można uzyskać stosując produkty z linii Baumit ArtLine

20 Tynki Baumit do nakładania ręcznego i maszynowego Zaprawy i fugi do klinkieru Baumit Tynki i zaprawy ciepłochronne Baumit PL 9/06 Pigeon Baumit Sp. z o.o. PL Wrocław ul. Sukiennice 6 Info: 0048 (0) 71 / Fax: 0048 (0) 71 / sekretariat@baumit.pl
