1 Perfekcyjna izolacja cieplna Dzięki zastosowaniu nowatorskich kotew montażowych Baumit KlebeAnker. wystarczy klejenie, zamiast kołkowania Eliminacja mostków termicznych i śladów kołków na elewacji Jedno rozwiązanie dla wszystkich grubości płyt styropianowych

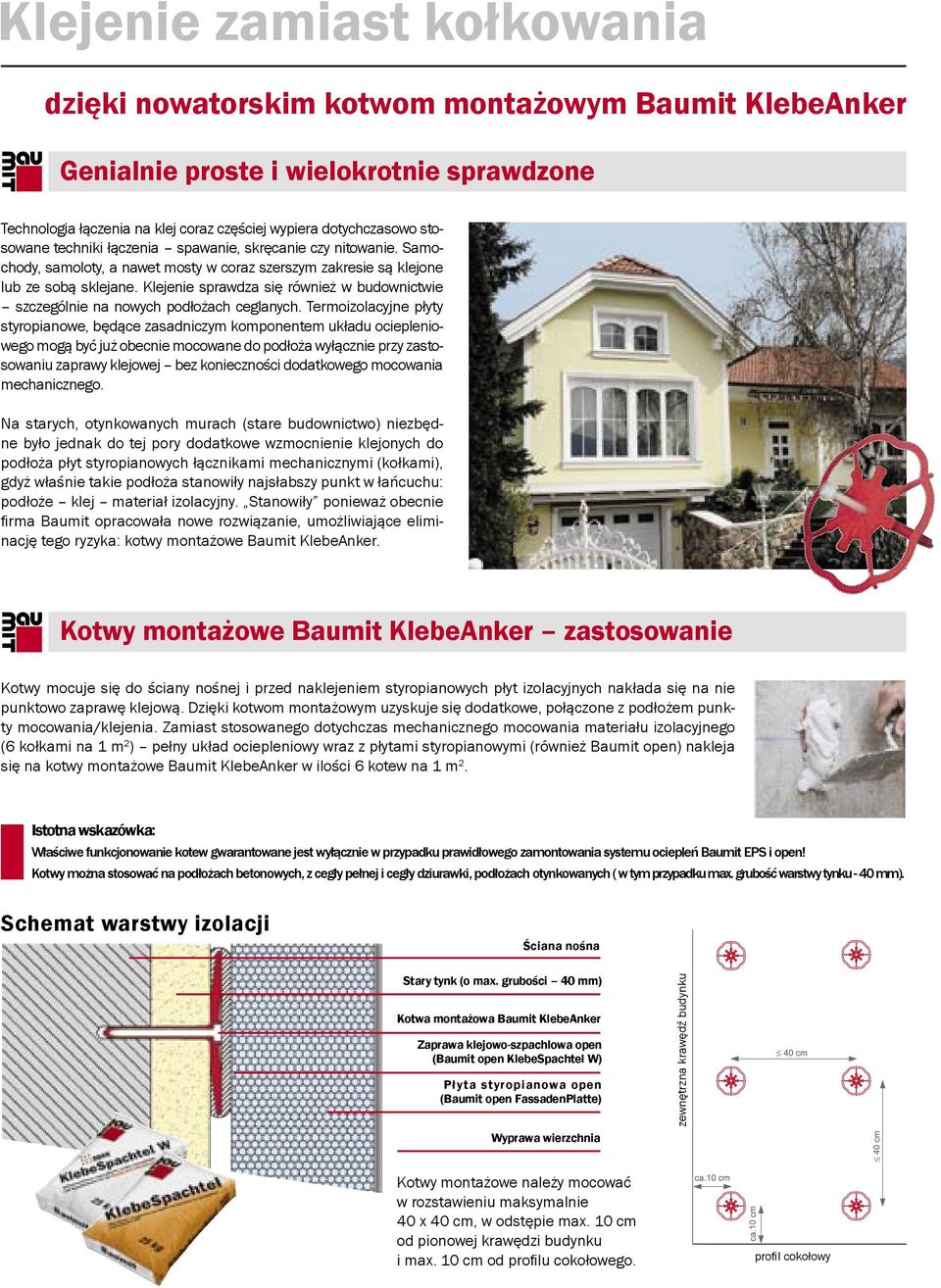

2 Klejenie zamiast kołkowania dzięki nowatorskim kotwom montażowym Baumit KlebeAnker Genialnie proste i wielokrotnie sprawdzone Technologia łączenia na klej coraz częściej wypiera dotychczasowo stosowane techniki łączenia spawanie, skręcanie czy nitowanie. Samochody, samoloty, a nawet mosty w coraz szerszym zakresie są klejone lub ze sobą sklejane. Klejenie sprawdza się również w budownictwie szczególnie na nowych podłożach ceglanych. Termoizolacyjne płyty styropianowe, będące zasadniczym komponentem układu ociepleniowego mogą być już obecnie mocowane do podłoża wyłącznie przy zastosowaniu zaprawy klejowej bez konieczności dodatkowego mocowania mechanicznego. Na starych, otynkowanych murach (stare budownictwo) niezbędne było jednak do tej pory dodatkowe wzmocnienie klejonych do podłoża płyt styropianowych łącznikami mechanicznymi (kołkami), gdyż właśnie takie podłoża stanowiły najsłabszy punkt w łańcuchu: podłoże klej materiał izolacyjny. Stanowiły ponieważ obecnie firma Baumit opracowała nowe rozwiązanie, umożliwiające eliminację tego ryzyka: kotwy montażowe Baumit KlebeAnker. Kotwy montażowe Baumit KlebeAnker zastosowanie Kotwy mocuje się do ściany nośnej i przed naklejeniem styropianowych płyt izolacyjnych nakłada się na nie punktowo zaprawę klejową. Dzięki kotwom montażowym uzyskuje się dodatkowe, połączone z podłożem punkty mocowania/klejenia. Zamiast stosowanego dotychczas mechanicznego mocowania materiału izolacyjnego (6 kołkami na 1 m 2 ) pełny układ ociepleniowy wraz z płytami styropianowymi (również Baumit open) nakleja się na kotwy montażowe Baumit KlebeAnker w ilości 6 kotew na 1 m 2. Istotna wskazówka: Właściwe funkcjonowanie kotew gwarantowane jest wyłącznie w przypadku prawidłowego zamontowania systemu ociepleń Baumit EPS i open! Kotwy można stosować na podłożach betonowych, z cegły pełnej i cegły dziurawki, podłożach otynkowanych ( w tym przypadku max. grubość warstwy tynku - 40 mm). Schemat warstwy izolacji Ściana nośna Stary tynk (o max. grubości 40 mm) Kotwa montażowa Baumit KlebeAnker Zaprawa klejowo-szpachlowa open (Baumit open KlebeSpachtel W) Płyta styropianowa open (Baumit open FassadenPlatte) Wyprawa wierzchnia zewnętrzna krawędź budynku Kotwy montażowe należy mocować w rozstawieniu maksymalnie 40 x 40 cm, w odstępie max. 10 cm od pionowej krawędzi budynku i max. 10 cm od profilu cokołowego. profil cokołowy

3 Oszczędne niezależnie od grubości płyt izolacyjnych Oszczędność kosztów Niezależnie od tego czy płyta styropianowa ma 10, 20, czy 30 cm grubości kotwy montażowe Baumit KlebeAnker sprawdzają się zawsze identycznie. Im grubszy materiał izolacyjny, tym więcej energii cieplnej możemy zaoszczędzić. Do tej pory, aby zamocować grubsze płyty izolacyjne, niezbędne było zastosowanie dłuższych łączników, a tym samym dłuższych wierteł, co znacznie zwiększało koszty izolacji cieplnej. Koszty te zostały obecnie wyeliminowane, dzięki zastosowaniu kotew montażowych Baumit KlebeAnker. Innymi słowy: Im grubszy materiał izolacyjny, tym większa oszczędność pieniędzy! Oszczędność energii Zastosowanie kotew montażowych Baumit KlebeAnker umożliwia dodatkową oszczędność energii i obniżenie kosztów ogrzewania. W przypadku dotychczas stosowanego mechanicznego mocowania kołków, konieczne było przewiercenie ich przez płytę izolacyjną, co powodowało powstawanie mostków termicznych, a tym samym pogarszało izolacyjność i zwiększało zużycie energii cieplnej. Kotwy montażowe Baumit KlebeAnker mocowane są bezpośrednio do podłoża i nie uszkadzają materiału izolacyjnego. Kotwy eliminują jednocześnie ryzyko powstawanie jakichkolwiek mostków cieplnych! Trwała i estetyczna elewacja Zdjęcie termograficzne pokazujące powstawanie mostków cieplnych na skutek kołkowania płyt izolacyjnych. Dzięki bezpośredniemu mocowaniu kotew w ścianie nośnej możliwe jest jak już wspomniano nie tylko wyeliminowanie ryzyka powstawania mostków termicznych lecz również wyeliminowanie spowodowanego wadliwym wykonaniem prześwitywania siatki zamocowanych kołków na wykończonej elewacji. Ślady kołków na wyprawie tynkarskiej to przeszłość!

4 Ekologiczna termoizolacja budynków to jest to! Cenny wkład w ochronę środowiska Zastosowanie kotew montażowych Baumit KlebeAnker w systemach ociepleniowych ścian zewnętrznych budynków może w decydującym stopniu przyczynić się do osiągnięcia założeń protokołu z Kyoto. Aby móc długotrwale chronić nasze środowisko musimy podjąć wszelkie możliwe działania w celu znaczącego obniżenia szkodliwej emisji gazów. Jak niejednokrotnie udowodniono, emisja dwutlenku węgla w budownictwie mieszkaniowym odgrywa znaczącą rolę w zanieczyszczeniu środowiska. Inwestycja w wykonanie izolacji termicznej starych budynków z zastosowaniem kotew montażowych Baumit KlebeAnker jest jednocześnie inwestycją mającą na celu poprawienie jakości życia zarówno naszych dzieci jak i wnuków; inwestycją, która w przyszłości z pewnością się opłaci. Oszczędność czasu Zastosowanie kotew montażowych Baumit Klebe- Anker pozwala na szybsze wykonanie estetycznej elewacji. Mocowanie płyt klasycznymi kołkami jest bardzo czasochłonne. Przed ich zamocowaniem należy najpierw odczekać na tyle długo, aż klej dostatecznie stwardnieje, a po osadzeniu kołków zaszpachlować ich talerzyki. Nowatorskie rozwiązanie oparte o kotwy montażowe Baumit KlebeAnker umożliwia klejenie styropianowych płyt izolacyjnych natychmiast po zamocowaniu kotew do podłoża jeszcze nawet w czasie prac na rusztowaniu. Poza tym wyeliminowana zostaje konieczność szpachlowania kołków. Dzięki zastosowaniu kotew montażowych Baumit KlebeAnker można o wiele szybciej zapomnieć o wszelkich niedogodnościach, związanych z pracami budowlano remontowymi, a tym samym o wiele szybciej cieszyć się blaskiem nowego, własnego domu.

5 Systemy ociepleń budynków z zastosowaniem kotew montażowych Baumit KlebeAnker Przegląd składników systemu Kotwy montażowe Baumit KlebeAnker. Montaż kotew jest łatwy i bezproblemowy, a ich zastosowanie eliminuje ryzyko powstawania mostków cieplnych i prześwitywania kołków. 2 Zaprawa klejowo-szpachlowa open (Baumit open KlebeSpachtel W). Sucha, przygotowana fabrycznie zaprawa mineralna, umożliwiająca dyfuzję pary wodnej, przeznaczona do klejenia i szpachlowania płyt izolacyjnych w systemie ociepleń Baumit open jak również do wykonywania warstwy zbrojącej wraz z siatką z włókna szklanego Baumit open TextilglasGitter. 4 3 Płyta izolacyjna open (Baumit open FassadenPlatte). Umożliwia dyfuzję pary wodnej, dzięki czemu możliwe jest uzyskanie pełnego komfortu mieszkalnego Siatka zbrojeniowa Baumit open TextilglasGitter alkalioodporna, stanowiąca doskonałe wzmocnienie elewacji Baumit open. 6 5 Podkład gruntujący open (Baumit open Grundierung) oraz tynk strukturalny open (Baumit open StrukturPutz) (6) stanowią doskonałe uzupełnienie drugiej skóry Waszego domu. Naturalnie obydwa produkty umożliwiają dyfuzję pary wodnej. 6 Tynk strukturalny open (Baumit open StrukturPutz) jest mineralnym, cienkowarstwowym tynkiem wykończeniowym o właściwościach hydrofobowych, który dzięki indywidualnie dobranej kolorystyce, nada Waszej elewacji, niepowtarzalny, bardzo osobisty charakter. Do dyspozycji macie Państwo 200 kolorów z palety Baumit colours of more emotion oraz 3 różne wielkości ziarna w strukturze tynku. Mocniejsze akcenty kolorystyczne można uzyskać stosując produkty z linii Baumit ArtLine. Kotwy montażowe Baumit KlebeAnker można stosować do klejenia klasycznych termoizolacyjnych płyt styropianowych jak i perforowanych open. Doskonałej jakości kleje i zaprawy szpachlowo klejowe firmy Baumit w znaczącym stopniu przyczyniają się do perfekcyjnego funkcjonowania nowych kotew montażowych w całym układzie ociepleniowym.

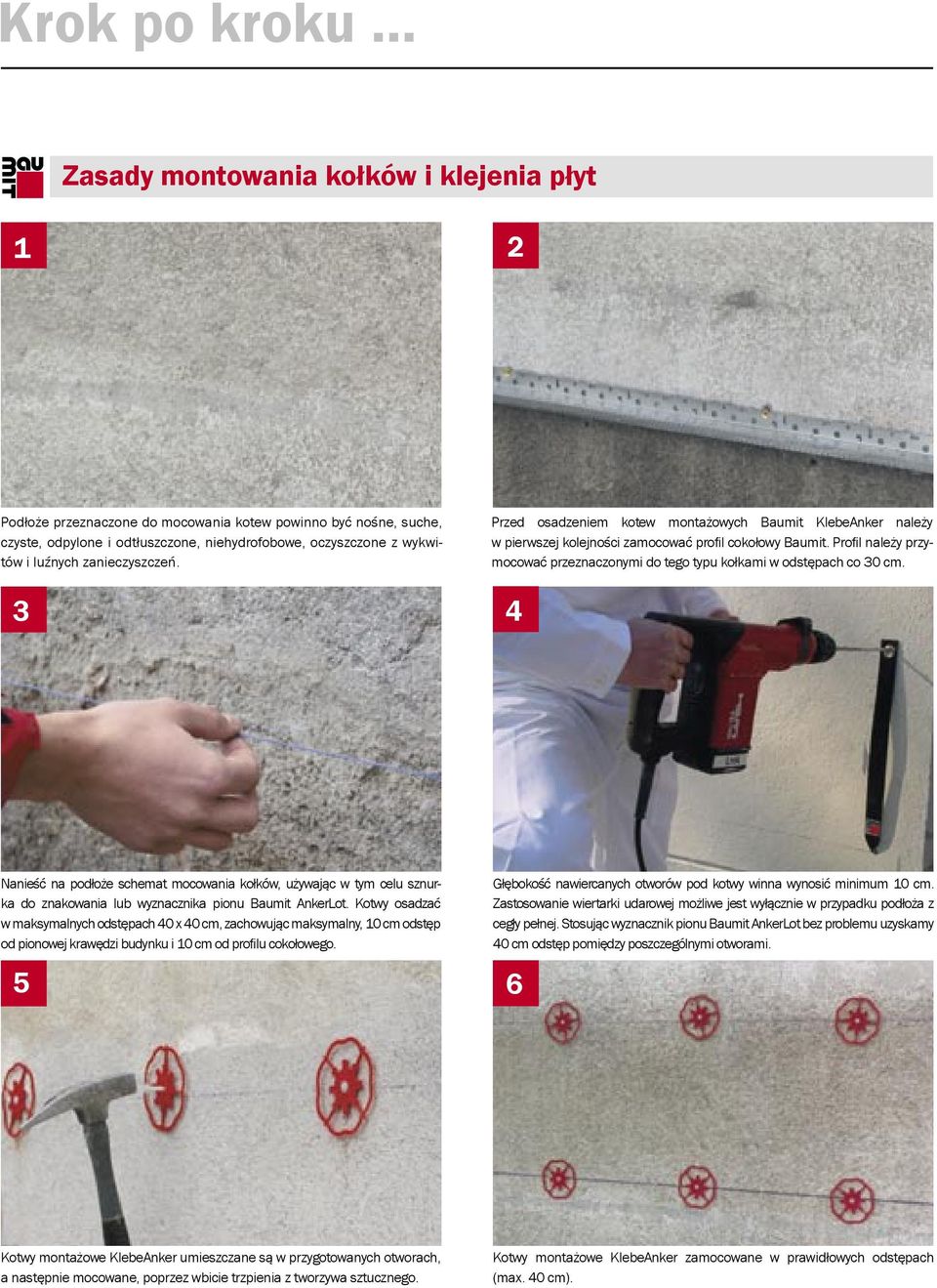

6 Krok po kroku Zasady montowania kołków i klejenia płyt 1 2 Podłoże przeznaczone do mocowania kotew powinno być nośne, suche, czyste, odpylone i odtłuszczone, niehydrofobowe, oczyszczone z wykwitów i luźnych zanieczyszczeń. Przed osadzeniem kotew montażowych Baumit KlebeAnker należy w pierwszej kolejności zamocować profil cokołowy Baumit. Profil należy przymocować przeznaczonymi do tego typu kołkami w odstępach co 30 cm. 3 4 Nanieść na podłoże schemat mocowania kołków, używając w tym celu sznurka do znakowania lub wyznacznika pionu Baumit AnkerLot. Kotwy osadzać w maksymalnych odstępach 40 x 40 cm, zachowując maksymalny, 10 cm odstęp od pionowej krawędzi budynku i 10 cm od profilu cokołowego. 5 6 Głębokość nawiercanych otworów pod kotwy winna wynosić minimum 10 cm. Zastosowanie wiertarki udarowej możliwe jest wyłącznie w przypadku podłoża z cegły pełnej. Stosując wyznacznik pionu Baumit AnkerLot bez problemu uzyskamy 40 cm odstęp pomiędzy poszczególnymi otworami. Kotwy montażowe KlebeAnker umieszczane są w przygotowanych otworach, a następnie mocowane, poprzez wbicie trzpienia z tworzywa sztucznego. Kotwy montażowe KlebeAnker zamocowane w prawidłowych odstępach (max. 40 cm).

7 Zasady montowania kołków i klejenia płyt 7 8 najlepszy sposób mocowania Bezpośrednio przed przyklejeniem płyt na osadzone kołki nakładamy placki kleju o grubości 1-2 cm. Płyty przyklejamy, nakładając zaprawę klejową metodą obwodowo - punktową, czyli pasmem wzdłuż krawędzi płyty oraz w trzech punktach na jej powierzchni i osadzamy metodą mokre na mokre (na świeży klej na kotwach) Po oszlifowaniu płyt izolacyjnych, nierdzewną szpachelką ząbkowaną nakładamy zaprawę klejowo szpachlową open (Baumit open KlebeSpachtel W). W warstwie szpachli zatapiamy siatkę zbrojeniową open (Baumit open TexitilglasGitter) Następnie nakładamy warstwę podkładu gruntującego open (Baumit open Grundierung) i pozostawiamy na 24 godziny. Jako warstwę wykończeniową stosujemy tynk strukturalny open (Baumit open StrukturPutz).

8 W celu uzyskania szczegółowych informacji prosimy kontaktować się z Przedstawicielem Baumit z Państwa regionu lub dzwonić do siedziby firmy. Systemy produktów Baumit i poradniki: Dalsze informacje i usługi serwisowe: Wystarczy parę kliknięć myszką, aby znaleźć na naszej stronie internetowej doskonale przygotowane wskazówki i wiele innych, bardzo pomocnych informacji. Systemy ociepleń System ociepleń Baumit EPS System ociepleń Baumit EPS Profi System ociepleń Baumit Mineral System ociepleń Baumit open Elewacje Tynki i farby elewacyjne Baumit Tynki mozaikowe Baumit Farby i tynki ArtLine Renowacja betonu nowość Kotwa montażowa Baumit KlebeAnker Tynki i zaprawy Tynki maszynowe do nakładania agregatem Baumit Zaprawy do klinkieru Baumit nowość Kolorystyka Obliczenia 200 najpiękniejszych kolorów i odcieni na świecie Mocniejsze akcenty kolorystyczne Baumit PL 3/06 Pigeon Renowacje Produkty do renowacji zabytków Dzięki Programowi Baumit OBL mogą Państwo samodzielnie obliczyć parametry fizykalne przegrody przy zastosowaniu poszczególnych systemów ociepleń Baumit. Baumit info: Pomysły z przyszłością. Baumit Sp. z o.o. PL Wrocław ul. Brodzka 10 A Info: 0048 (0) 71 / Fax: 0048 (0) 71 / sekretariat@baumit.pl
