1 Zamocowania izolacji dachowych

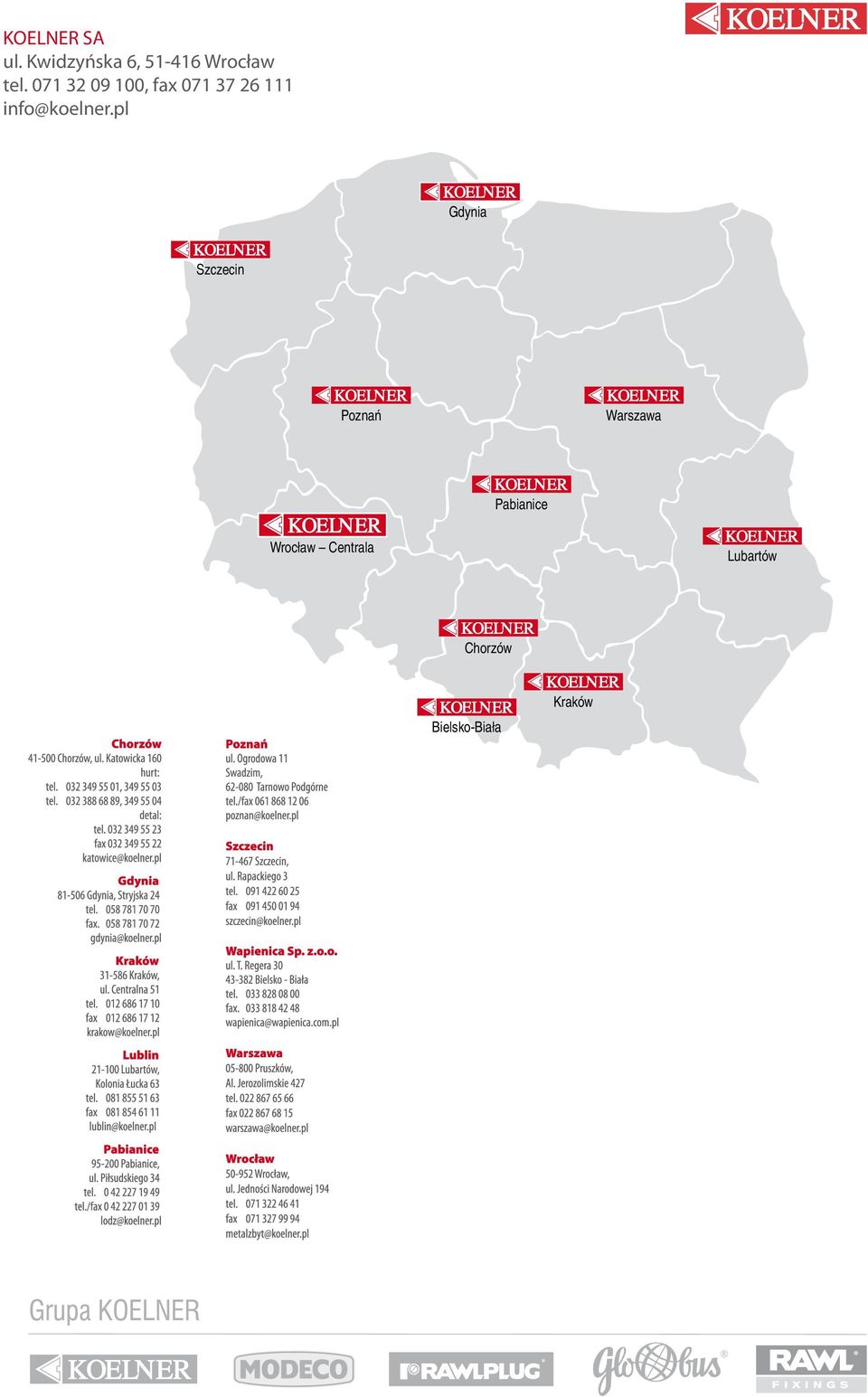

2 KOELNER SA ul. Kwidzyńska 6, Wrocław tel , fax Gdynia Szczecin Poznań Warszawa Pabianice Wrocław Centrala Lubartów Chorzów Bielsko-Biała Kraków

3 Zamocowania izolacji dachowych KOELNER uniwersalny dla wszystkich dachów Gama produktów dachowych KOELNER skomponowana jest z dwóch zasadniczych elementów: mocowań mechanicznych (wkręty) łączników rozpraszających ciśnienie (teleskop/podkładka) Pozwalają one przytwierdzić warstwę izolacji i hydroizolacji do każdego rodzaju podłoża: stalowego, betonowego czy drewnianego dachów płaskich. KOELNER mocowanie hydroizolacji i termoizolacji dachów płaskich Poszycie dachów płaskich składa się z warstw izolacji pokrytych wodoodporną membraną. Dla tego typu systemów wymaga się stosowania mocowań mechanicznych dopasowanych zarówno do izolacji, jak i materiału z jakiego wykonane jest podłoże. Dobór odpowiedniego produktu jest kluczową kwestią dla zapewnienia właściwej, długotrwałej eksploatacji dachu.

4 KOELNER najwyższa jakość poddawana stałej kontroli Produkty KOELNER poddawane są ciągłej i wieloetapowej kontroli jakościowej. Testy przeprowadzane są w oparciu o szereg kryteriów i odpowiadają wymaganym międzynarodowym standardom jakościowym. Badania wykonywane przez niezależne europejskie instytuty naukowe obejmują między innymi ocenę parametrów: odporność wkrętów na korozję, grubość i jakość powłoki ochronnej wkrętów i podkładek metalowych, wytrzymałość wkrętów na samowykręcanie, badanie składu chemicznego tworzywa, odporność systemu na wyrywanie statyczne, odporność systemu na wyrywanie dynamiczne, badanie udarności łączników tworzywowych po procesie starzenia tworzywa. KOELNER sprawdzone i rekomendowane Wpisując w projekty wykonawcze system KOELNER możecie być Państwo przekonani, że rekomendujecie produkt najwyższej jakości, który jest efektem wieloletniej pracy i szerokiej technicznej wiedzy. Modyfikowany przez lata, dzięki ścisłej współpracy z producentami pokryć dachowych oraz gruntownemu zrozumieniu potrzeb wykonawców inwestycji, osiągnął poziom jakościowy zapewniający mu czołowe miejsce wśród europejskich systemów mocowań dachowych. Wyjątkowe parametry tworzywa, wykazujące odporność na działanie sił mechanicznych oraz fluktuacje temperatur, doskonała zdolność wiercenia wkrętów jak również możliwość przytwierdzenia pokrycia dachowego nawet do 680 mm (!!) grubości warstw izolacyjnych to cechy, które plasują system KOELNER zdecydowanie powyżej konkurencyjnych systemów. Poprzez specjalną konstrukcję łącznika teleskopowego efekt zimnego mostka termicznego zostaje wyeliminowany, zaś jego praktyczne stosowanie nie powoduje żadnych zniszczeń struktury pomiędzy wkrętem, a hydroizolacją dachową zapobiegając sytuacjom, w których łącznik (mocowanie sztywne wkrętu z podkładką stalową) przebija się uszkadzając warstwę pokrycia wodochronnego, co w efekcie skutkuje nieszczelnością dachu.

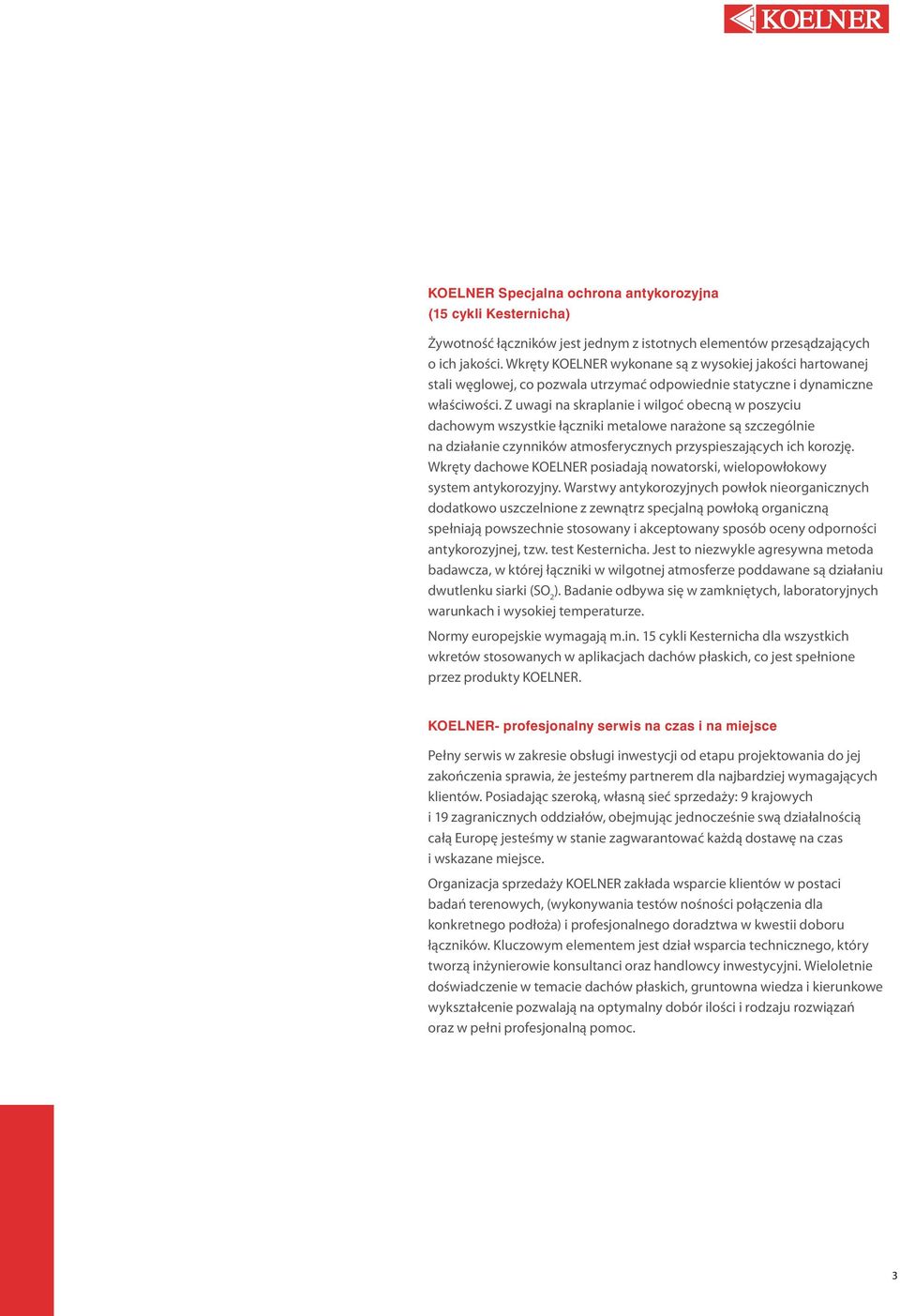

5 KOELNER Specjalna ochrona antykorozyjna (15 cykli Kesternicha) Żywotność łączników jest jednym z istotnych elementów przesądzających o ich jakości. Wkręty KOELNER wykonane są z wysokiej jakości hartowanej stali węglowej, co pozwala utrzymać odpowiednie statyczne i dynamiczne właściwości. Z uwagi na skraplanie i wilgoć obecną w poszyciu dachowym wszystkie łączniki metalowe narażone są szczególnie na działanie czynników atmosferycznych przyspieszających ich korozję. Wkręty dachowe KOELNER posiadają nowatorski, wielopowłokowy system antykorozyjny. Warstwy antykorozyjnych powłok nieorganicznych dodatkowo uszczelnione z zewnątrz specjalną powłoką organiczną spełniają powszechnie stosowany i akceptowany sposób oceny odporności antykorozyjnej, tzw. test Kesternicha. Jest to niezwykle agresywna metoda badawcza, w której łączniki w wilgotnej atmosferze poddawane są działaniu dwutlenku siarki (SO 2 ). Badanie odbywa się w zamkniętych, laboratoryjnych warunkach i wysokiej temperaturze. Normy europejskie wymagają m.in. 15 cykli Kesternicha dla wszystkich wkretów stosowanych w aplikacjach dachów płaskich, co jest spełnione przez produkty KOELNER. KOELNER- profesjonalny serwis na czas i na miejsce Pełny serwis w zakresie obsługi inwestycji od etapu projektowania do jej zakończenia sprawia, że jesteśmy partnerem dla najbardziej wymagających klientów. Posiadając szeroką, własną sieć sprzedaży: 9 krajowych i 19 zagranicznych oddziałów, obejmując jednocześnie swą działalnością całą Europę jesteśmy w stanie zagwarantować każdą dostawę na czas i wskazane miejsce. Organizacja sprzedaży KOELNER zakłada wsparcie klientów w postaci badań terenowych, (wykonywania testów nośności połączenia dla konkretnego podłoża) i profesjonalnego doradztwa w kwestii doboru łączników. Kluczowym elementem jest dział wsparcia technicznego, który tworzą inżynierowie konsultanci oraz handlowcy inwestycyjni. Wieloletnie doświadczenie w temacie dachów płaskich, gruntowna wiedza i kierunkowe wykształcenie pozwalają na optymalny dobór ilości i rodzaju rozwiązań oraz w pełni profesjonalną pomoc.

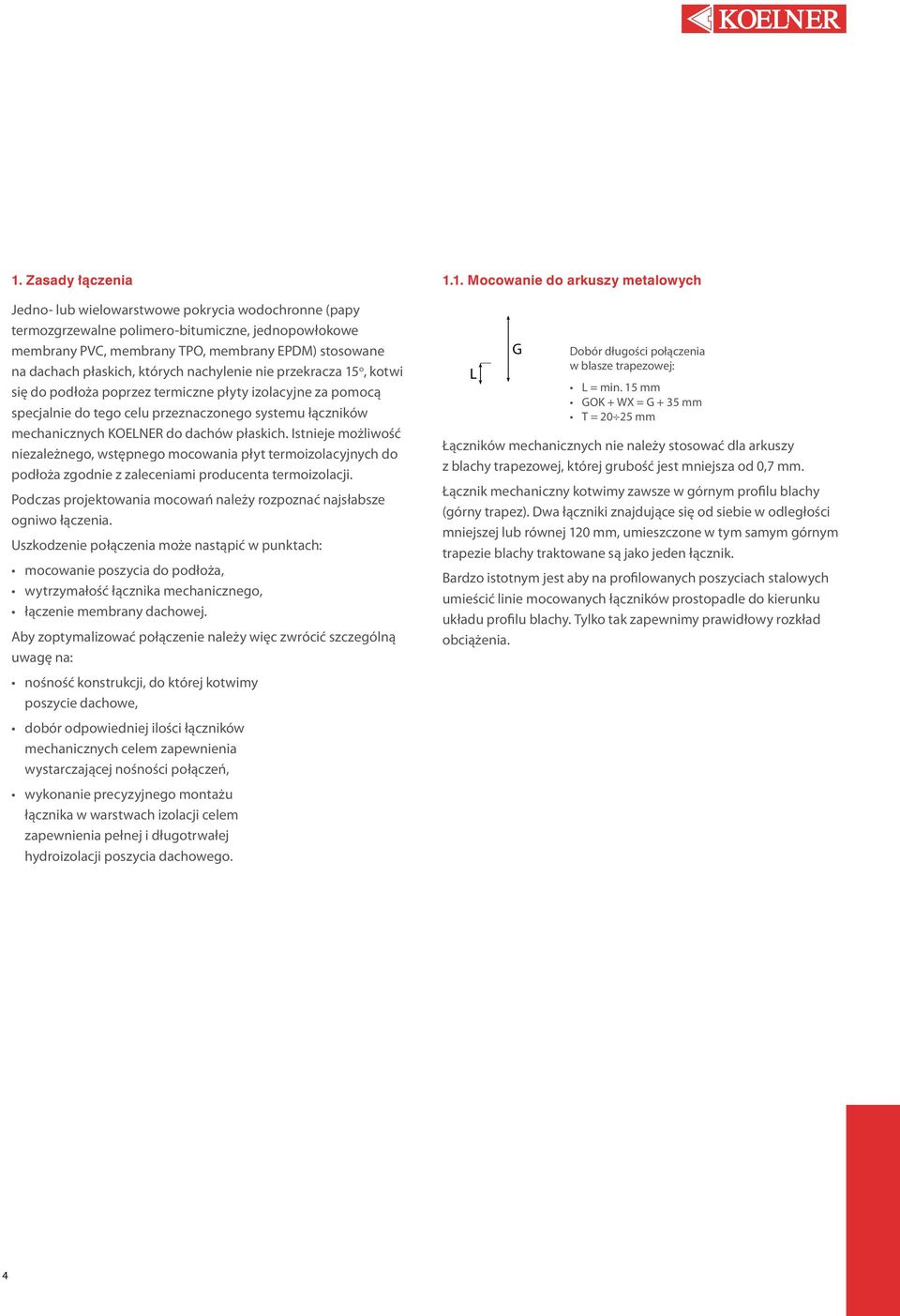

6 1. Zasady łączenia Jedno- lub wielowarstwowe pokrycia wodochronne (papy termozgrzewalne polimero-bitumiczne, jednopowłokowe membrany PVC, membrany TPO, membrany EPDM) stosowane na dachach płaskich, których nachylenie nie przekracza 15 o, kotwi się do podłoża poprzez termiczne płyty izolacyjne za pomocą specjalnie do tego celu przeznaczonego systemu łączników mechanicznych KOELNER do dachów płaskich. Istnieje możliwość niezależnego, wstępnego mocowania płyt termoizolacyjnych do podłoża zgodnie z zaleceniami producenta termoizolacji. Podczas projektowania mocowań należy rozpoznać najsłabsze ogniwo łączenia. Uszkodzenie połączenia może nastąpić w punktach: mocowanie poszycia do podłoża, wytrzymałość łącznika mechanicznego, łączenie membrany dachowej. Aby zoptymalizować połączenie należy więc zwrócić szczególną uwagę na: nośność konstrukcji, do której kotwimy poszycie dachowe, dobór odpowiedniej ilości łączników mechanicznych celem zapewnienia wystarczającej nośności połączeń, wykonanie precyzyjnego montażu łącznika w warstwach izolacji celem zapewnienia pełnej i długotrwałej hydroizolacji poszycia dachowego Mocowanie do arkuszy metalowych L G T Dobór długości połączenia w blasze trapezowej: L = min. 15 mm GOK + WX = G + 35 mm T = mm Łączników mechanicznych nie należy stosować dla arkuszy z blachy trapezowej, której grubość jest mniejsza od 0,7 mm. Łącznik mechaniczny kotwimy zawsze w górnym profilu blachy (górny trapez). Dwa łączniki znajdujące się od siebie w odległości mniejszej lub równej 120 mm, umieszczone w tym samym górnym trapezie blachy traktowane są jako jeden łącznik. Bardzo istotnym jest aby na profilowanych poszyciach stalowych umieścić linie mocowanych łączników prostopadle do kierunku układu profilu blachy. Tylko tak zapewnimy prawidłowy rozkład obciążenia.

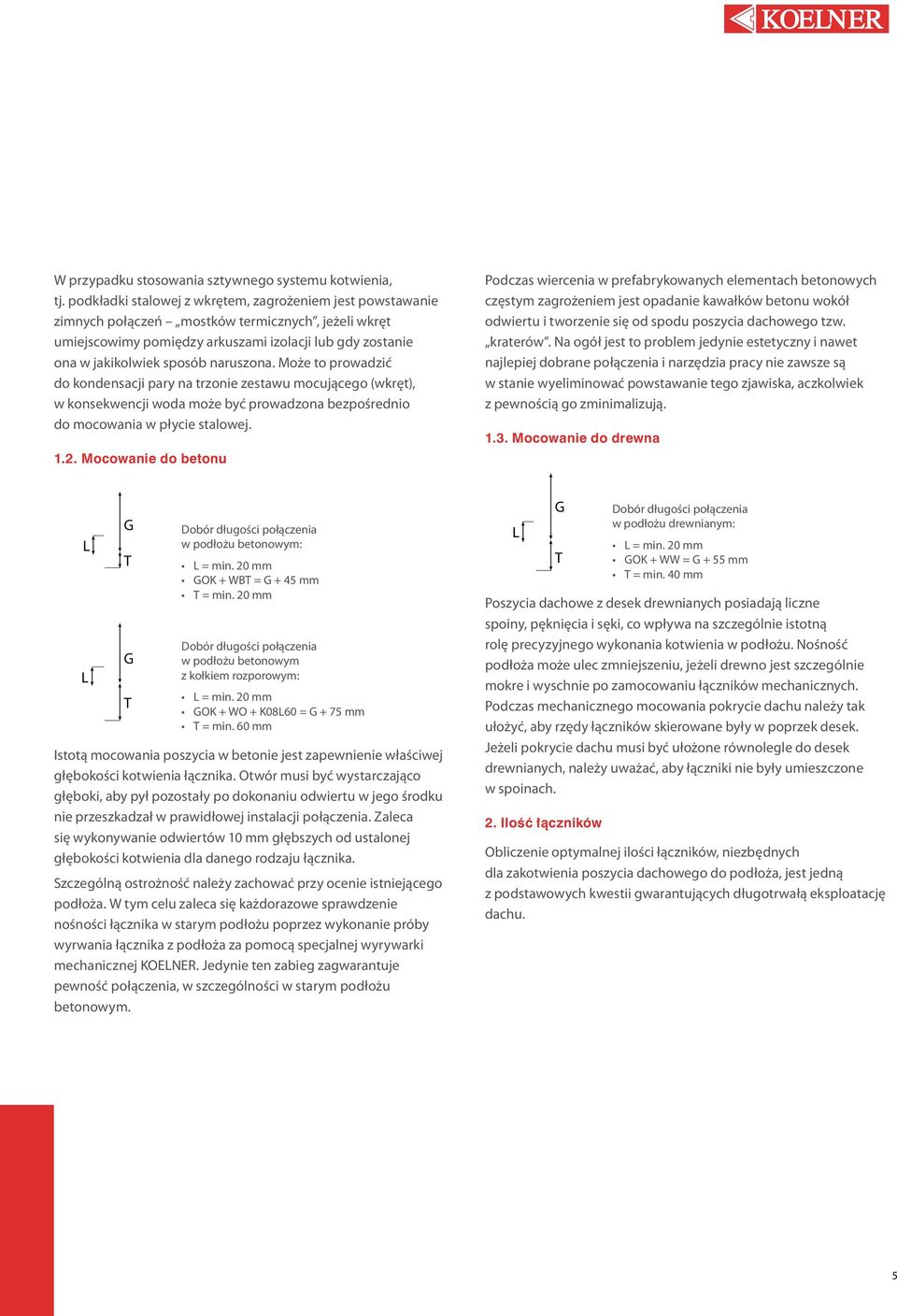

7 W przypadku stosowania sztywnego systemu kotwienia, tj. podkładki stalowej z wkrętem, zagrożeniem jest powstawanie zimnych połączeń mostków termicznych, jeżeli wkręt umiejscowimy pomiędzy arkuszami izolacji lub gdy zostanie ona w jakikolwiek sposób naruszona. Może to prowadzić do kondensacji pary na trzonie zestawu mocującego (wkręt), w konsekwencji woda może być prowadzona bezpośrednio do mocowania w płycie stalowej Mocowanie do betonu Podczas wiercenia w prefabrykowanych elementach betonowych częstym zagrożeniem jest opadanie kawałków betonu wokół odwiertu i tworzenie się od spodu poszycia dachowego tzw. kraterów. Na ogół jest to problem jedynie estetyczny i nawet najlepiej dobrane połączenia i narzędzia pracy nie zawsze są w stanie wyeliminować powstawanie tego zjawiska, aczkolwiek z pewnością go zminimalizują Mocowanie do drewna L L G T G T Dobór długości połączenia w podłożu betonowym: L = min. 20 mm GOK + WBT = G + 45 mm T = min. 20 mm Dobór długości połączenia w podłożu betonowym z kołkiem rozporowym: L = min. 20 mm GOK + WO + K08L60 = G + 75 mm T = min. 60 mm Istotą mocowania poszycia w betonie jest zapewnienie właściwej głębokości kotwienia łącznika. Otwór musi być wystarczająco głęboki, aby pył pozostały po dokonaniu odwiertu w jego środku nie przeszkadzał w prawidłowej instalacji połączenia. Zaleca się wykonywanie odwiertów 10 mm głębszych od ustalonej głębokości kotwienia dla danego rodzaju łącznika. Szczególną ostrożność należy zachować przy ocenie istniejącego podłoża. W tym celu zaleca się każdorazowe sprawdzenie nośności łącznika w starym podłożu poprzez wykonanie próby wyrwania łącznika z podłoża za pomocą specjalnej wyrywarki mechanicznej KOELNER. Jedynie ten zabieg zagwarantuje pewność połączenia, w szczególności w starym podłożu betonowym. L G T Dobór długości połączenia w podłożu drewnianym: L = min. 20 mm GOK + WW = G + 55 mm T = min. 40 mm Poszycia dachowe z desek drewnianych posiadają liczne spoiny, pęknięcia i sęki, co wpływa na szczególnie istotną rolę precyzyjnego wykonania kotwienia w podłożu. Nośność podłoża może ulec zmniejszeniu, jeżeli drewno jest szczególnie mokre i wyschnie po zamocowaniu łączników mechanicznych. Podczas mechanicznego mocowania pokrycie dachu należy tak ułożyć, aby rzędy łączników skierowane były w poprzek desek. Jeżeli pokrycie dachu musi być ułożone równolegle do desek drewnianych, należy uważać, aby łączniki nie były umieszczone w spoinach. 2. Ilość łączników Obliczenie optymalnej ilości łączników, niezbędnych dla zakotwienia poszycia dachowego do podłoża, jest jedną z podstawowych kwestii gwarantujących długotrwałą eksploatację dachu. 5

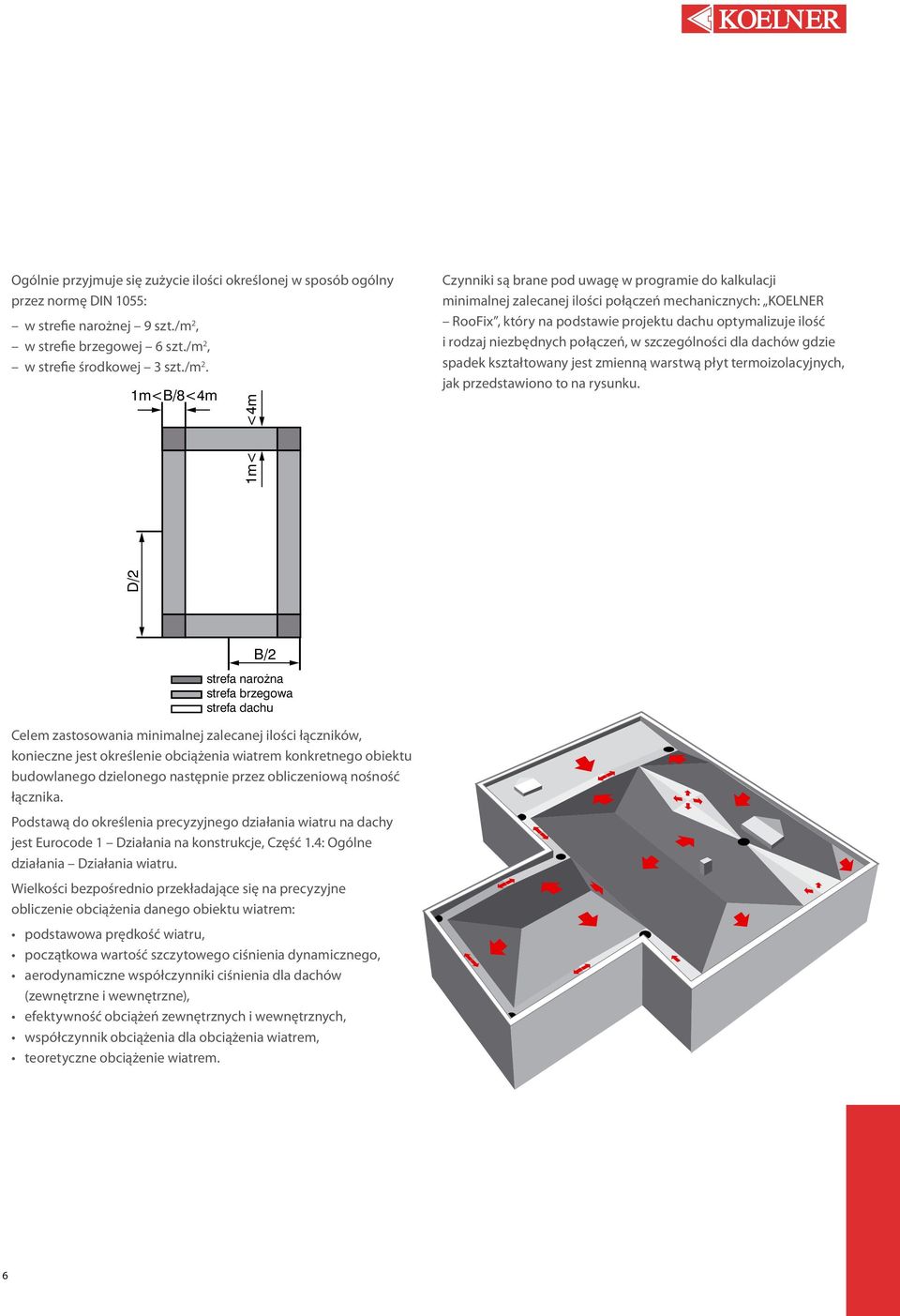

8 Ogólnie przyjmuje się zużycie ilości określonej w sposób ogólny przez normę DIN 1055: w strefie narożnej 9 szt./m 2, w strefie brzegowej 6 szt./m 2, w strefie środkowej 3 szt./m 2. 1m<B/8<4m <4m Czynniki są brane pod uwagę w programie do kalkulacji minimalnej zalecanej ilości połączeń mechanicznych: KOELNER RooFix, który na podstawie projektu dachu optymalizuje ilość i rodzaj niezbędnych połączeń, w szczególności dla dachów gdzie spadek kształtowany jest zmienną warstwą płyt termoizolacyjnych, jak przedstawiono to na rysunku. D/2 1m< B/2 strefa naro na strefa brzegowa strefa dachu W skład systemu Dachrock SPS wchodzą dwa rodzaje płyt: DACHROCK SP i DACHROCK KSP Celem zastosowania minimalnej zalecanej ilości łączników, konieczne jest określenie obciążenia wiatrem konkretnego obiektu budowlanego dzielonego następnie przez obliczeniową nośność łącznika. Podstawą do określenia precyzyjnego działania wiatru na dachy jest Eurocode 1 Działania na konstrukcje, Część 1.4: Ogólne działania Działania wiatru. Wielkości bezpośrednio przekładające się na precyzyjne obliczenie obciążenia danego obiektu wiatrem: podstawowa prędkość wiatru, początkowa wartość szczytowego ciśnienia dynamicznego, aerodynamiczne współczynniki ciśnienia dla dachów (zewnętrzne i wewnętrzne), efektywność obciążeń zewnętrznych i wewnętrznych, współczynnik obciążenia dla obciążenia wiatrem, teoretyczne obciążenie wiatrem. 6

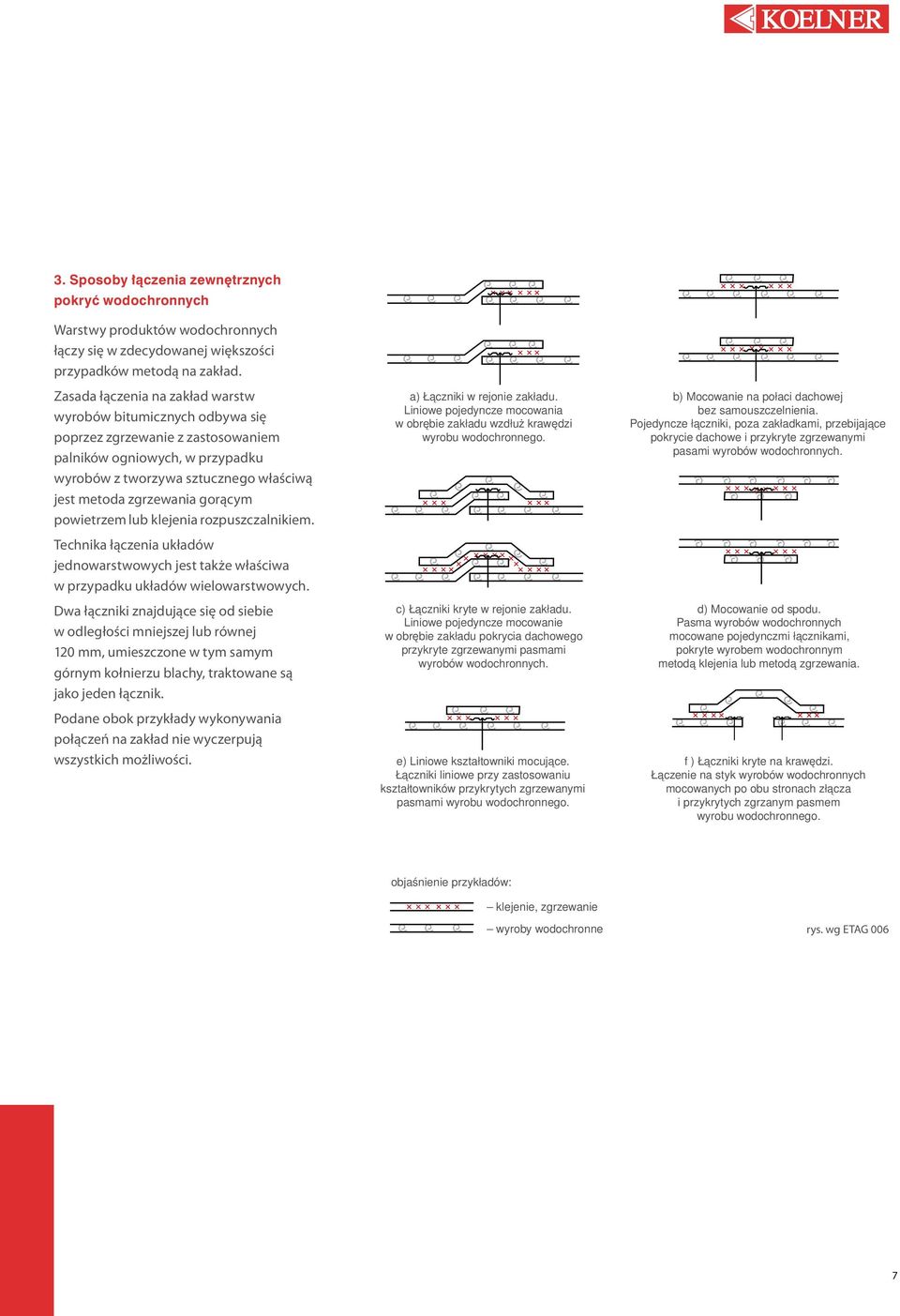

9 3. Sposoby łączenia zewnętrznych pokryć wodochronnych Warstwy produktów wodochronnych łączy się w zdecydowanej większości przypadków metodą na zakład. Zasada łączenia na zakład warstw wyrobów bitumicznych odbywa się poprzez zgrzewanie z zastosowaniem palników ogniowych, w przypadku wyrobów z tworzywa sztucznego właściwą jest metoda zgrzewania gorącym powietrzem lub klejenia rozpuszczalnikiem. Technika łączenia układów jednowarstwowych jest także właściwa w przypadku układów wielowarstwowych. Dwa łączniki znajdujące się od siebie w odległości mniejszej lub równej 120 mm, umieszczone w tym samym górnym kołnierzu blachy, traktowane są jako jeden łącznik. Podane obok przykłady wykonywania połączeń na zakład nie wyczerpują wszystkich możliwości. a) Łączniki w rejonie zakładu. Liniowe pojedyncze mocowania w obrębie zakładu wzdłuż krawędzi wyrobu wodochronnego. c) Łączniki kryte w rejonie zakładu. Liniowe pojedyncze mocowanie w obrębie zakładu pokrycia dachowego przykryte zgrzewanymi pasmami wyrobów wodochronnych. e) Liniowe kształtowniki mocujące. Łączniki liniowe przy zastosowaniu kształtowników przykrytych zgrzewanymi pasmami wyrobu wodochronnego. b) Mocowanie na połaci dachowej bez samouszczelnienia. Pojedyncze łączniki, poza zakładkami, przebijające pokrycie dachowe i przykryte zgrzewanymi pasami wyrobów wodochronnych. d) Mocowanie od spodu. Pasma wyrobów wodochronnych mocowane pojedynczmi łącznikami, pokryte wyrobem wodochronnym metodą klejenia lub metodą zgrzewania. f ) Łączniki kryte na krawędzi. Łączenie na styk wyrobów wodochronnych mocowanych po obu stronach złącza i przykrytych zgrzanym pasmem wyrobu wodochronnego. objaśnienie przykładów: klejenie, zgrzewanie wyroby wodochronne rys. wg ETAG 006 7

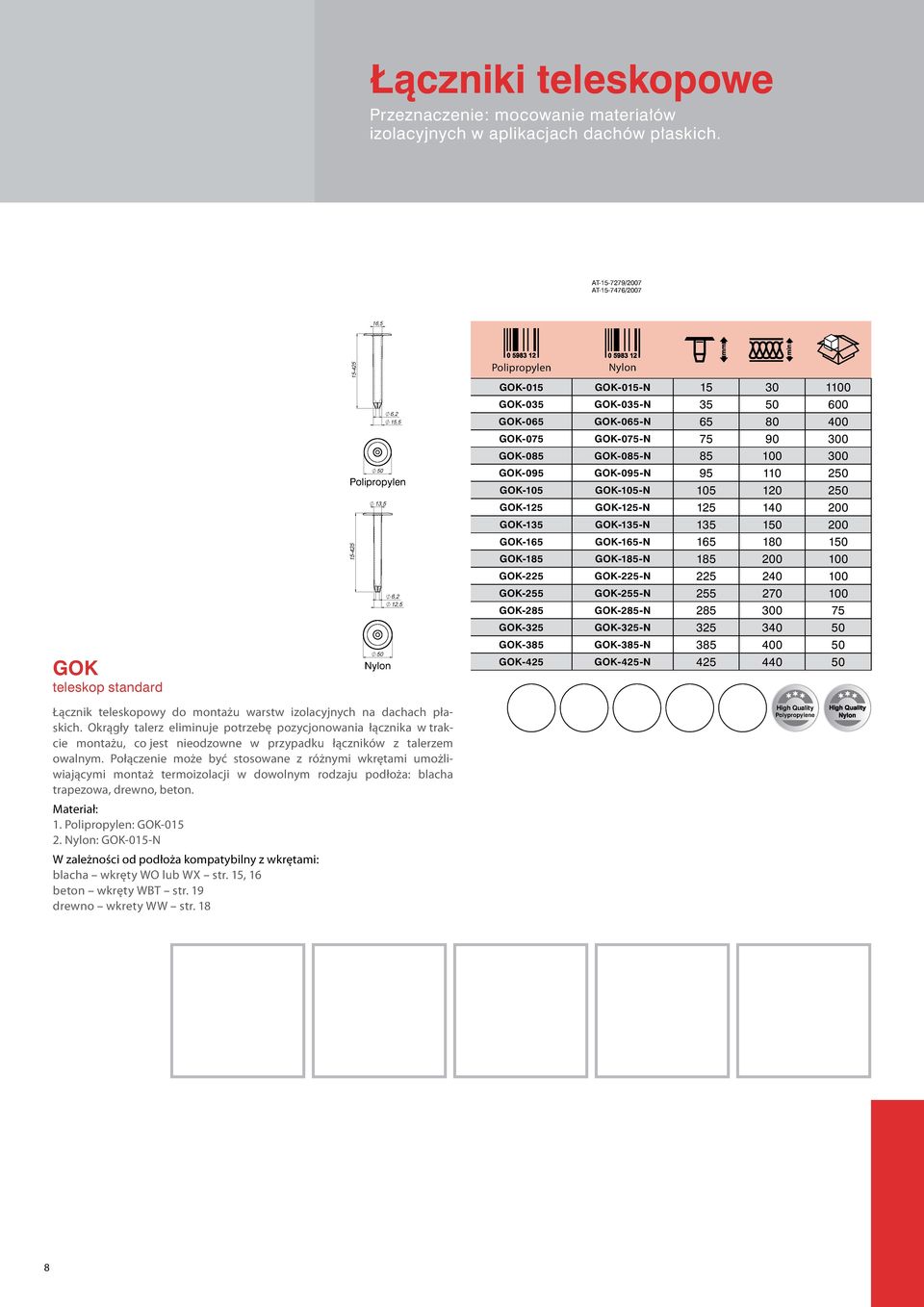

10 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT / ,5 GOK teleskop standard Polipropylen Nylon Łącznik teleskopowy do montażu warstw izolacyjnych na dachach płaskich. Okrągły talerz eliminuje potrzebę pozycjonowania łącznika w trakcie montażu, co jest nieodzowne w przypadku łączników z talerzem owalnym. Połączenie może być stosowane z różnymi wkrętami umożliwiającymi montaż termoizolacji w dowolnym rodzaju podłoża: blacha trapezowa, drewno, beton. Materiał: 1. Polipropylen: GOK Nylon: GOK-015-N W zależności od podłoża kompatybilny z wkrętami: blacha wkręty WO lub WX str. 15, 16 beton wkręty WBT str. 19 drewno wkrety WW str ,5 50 6,2 15,5 6,2 12,5 Polipropylen Nylon GOK-015 GOK-015-N GOK-035 GOK-035-N GOK-065 GOK-065-N GOK-075 GOK-075-N GOK-085 GOK-085-N GOK-095 GOK-095-N GOK-105 GOK-105-N GOK-125 GOK-125-N GOK-135 GOK-135-N GOK-165 GOK-165-N GOK-185 GOK-185-N GOK-225 GOK-225-N GOK-255 GOK-255-N GOK-285 GOK-285-N GOK-325 GOK-325-N GOK-385 GOK-385-N GOK-425 GOK-425-N High Quality Polypropylene 8

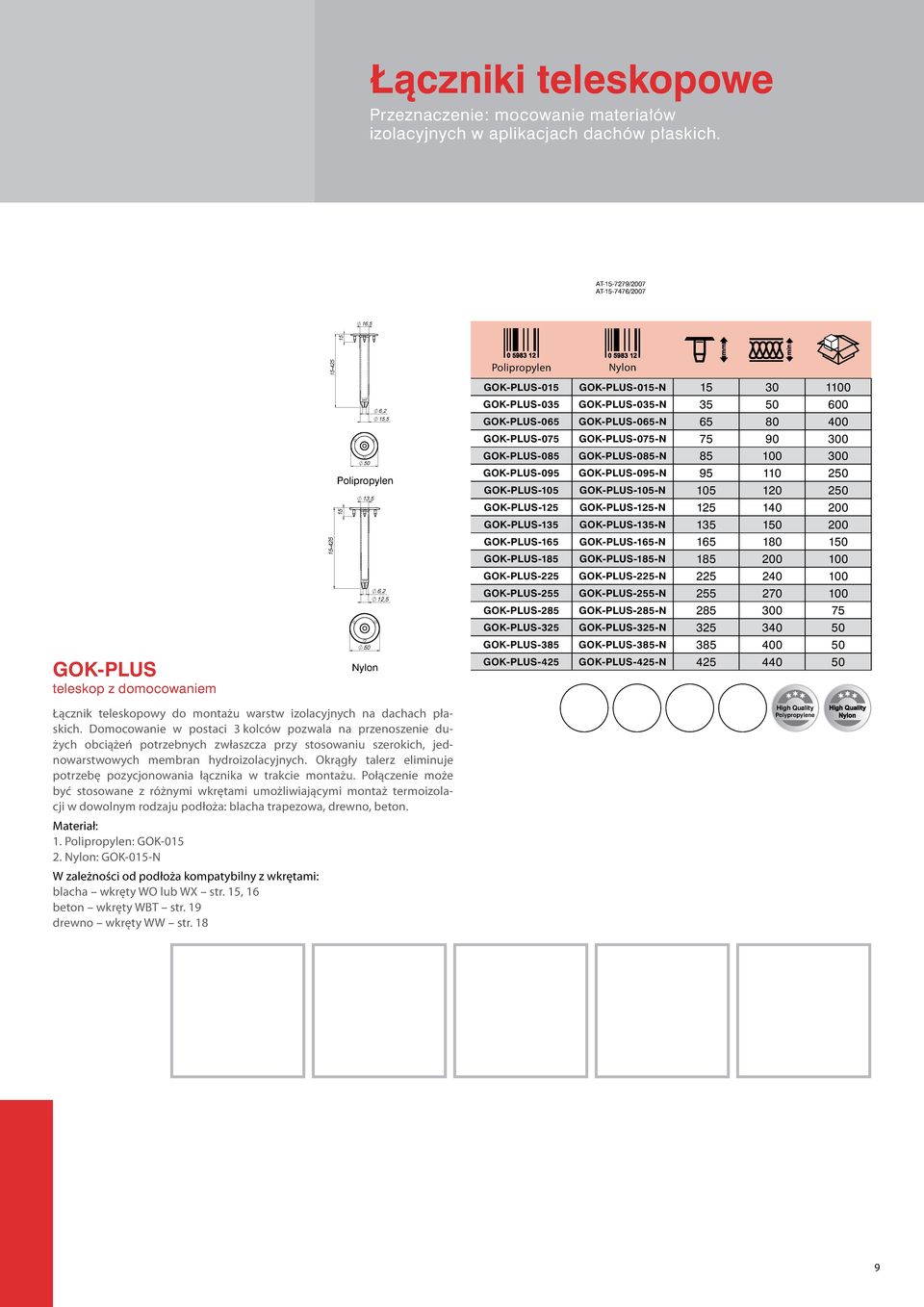

11 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT / ,5 15 GOK-PLUS teleskop z domocowaniem Polipropylen Nylon Łącznik teleskopowy do montażu warstw izolacyjnych na dachach płaskich. Domocowanie w postaci 3 kolców pozwala na przenoszenie dużych obciążeń potrzebnych zwłaszcza przy stosowaniu szerokich, jednowarstwowych membran hydroizolacyjnych. Okrągły talerz eliminuje potrzebę pozycjonowania łącznika w trakcie montażu. Połączenie może być stosowane z różnymi wkrętami umożliwiającymi montaż termoizolacji w dowolnym rodzaju podłoża: blacha trapezowa, drewno, beton. Materiał: 1. Polipropylen: GOK Nylon: GOK-015-N W zależności od podłoża kompatybilny z wkrętami: blacha wkręty WO lub WX str. 15, 16 beton wkręty WBT str. 19 drewno wkręty WW str ,5 50 6,2 15,5 6,2 12,5 Polipropylen Nylon GOK-PLUS-015 GOK-PLUS-015-N GOK-PLUS-035 GOK-PLUS-035-N GOK-PLUS-065 GOK-PLUS-065-N GOK-PLUS-075 GOK-PLUS-075-N GOK-PLUS-085 GOK-PLUS-085-N GOK-PLUS-095 GOK-PLUS-095-N GOK-PLUS-105 GOK-PLUS-105-N GOK-PLUS-125 GOK-PLUS-125-N GOK-PLUS-135 GOK-PLUS-135-N GOK-PLUS-165 GOK-PLUS-165-N GOK-PLUS-185 GOK-PLUS-185-N GOK-PLUS-225 GOK-PLUS-225-N GOK-PLUS-255 GOK-PLUS-255-N GOK-PLUS-285 GOK-PLUS-285-N GOK-PLUS-325 GOK-PLUS-325-N GOK-PLUS-385 GOK-PLUS-385-N GOK-PLUS-425 GOK-PLUS-425-N High Quality Polypropylene 9

12 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT / ,5 GOK75 teleskop z szerokim talerzem Polipropylen Nylon Łącznik teleskopowy do montażu warstw izolacji do różnego typu podłoży. Zalecany w szczególności do wstępnego montażu termoizolacji dachowej na dachach płaskich. Połączenie może być stosowane z różnymi wkrętami umożliwiającymi montaż termoizolacji w dowolnym rodzaju podłoża: blacha trapezowa, drewno, beton. Materiał: 1. Polipropylen: GOK Nylon: GOK N W zależności od podłoża kompatybilny z wkrętami: blacha wkręty WO lub WX str. 15, 16 beton wkręty WBT str. 19 drewno wkręty WW str ,5 75 6,2 15,5 6,2 12,5 Polipropylen Nylon GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N GOK GOK N High Quality Polypropylene 10

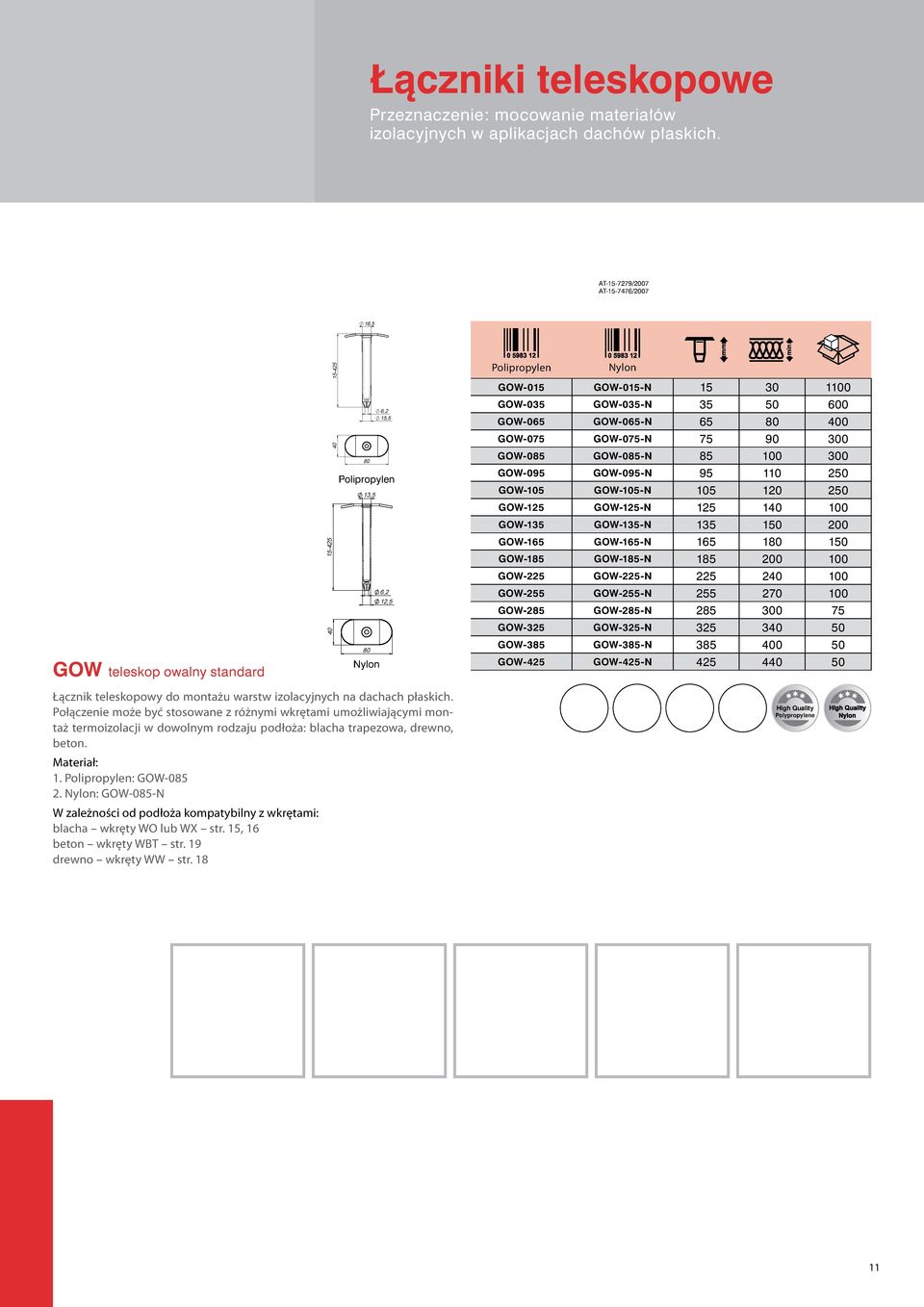

13 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT / ,5 GOW teleskop owalny standard Łącznik teleskopowy do montażu warstw izolacyjnych na dachach płaskich. Połączenie może być stosowane z różnymi wkrętami umożliwiającymi montaż termoizolacji w dowolnym rodzaju podłoża: blacha trapezowa, drewno, beton. Materiał: 1. Polipropylen: GOW Nylon: GOW-085-N W zależności od podłoża kompatybilny z wkrętami: blacha wkręty WO lub WX str. 15, 16 beton wkręty WBT str. 19 drewno wkręty WW str Nylon 6,2 15,5 Polipropylen 13,5 6,2 12,5 Polipropylen Nylon GOW-015 GOW-015-N GOW-035 GOW-035-N GOW-065 GOW-065-N GOW-075 GOW-075-N GOW-085 GOW-085-N GOW-095 GOW-095-N GOW-105 GOW-105-N GOW-125 GOW-125-N GOW-135 GOW-135-N GOW-165 GOW-165-N GOW-185 GOW-185-N GOW-225 GOW-225-N GOW-255 GOW-255-N GOW-285 GOW-285-N GOW-325 GOW-325-N GOW-385 GOW-385-N GOW-425 GOW-425-N High Quality Polypropylene 11

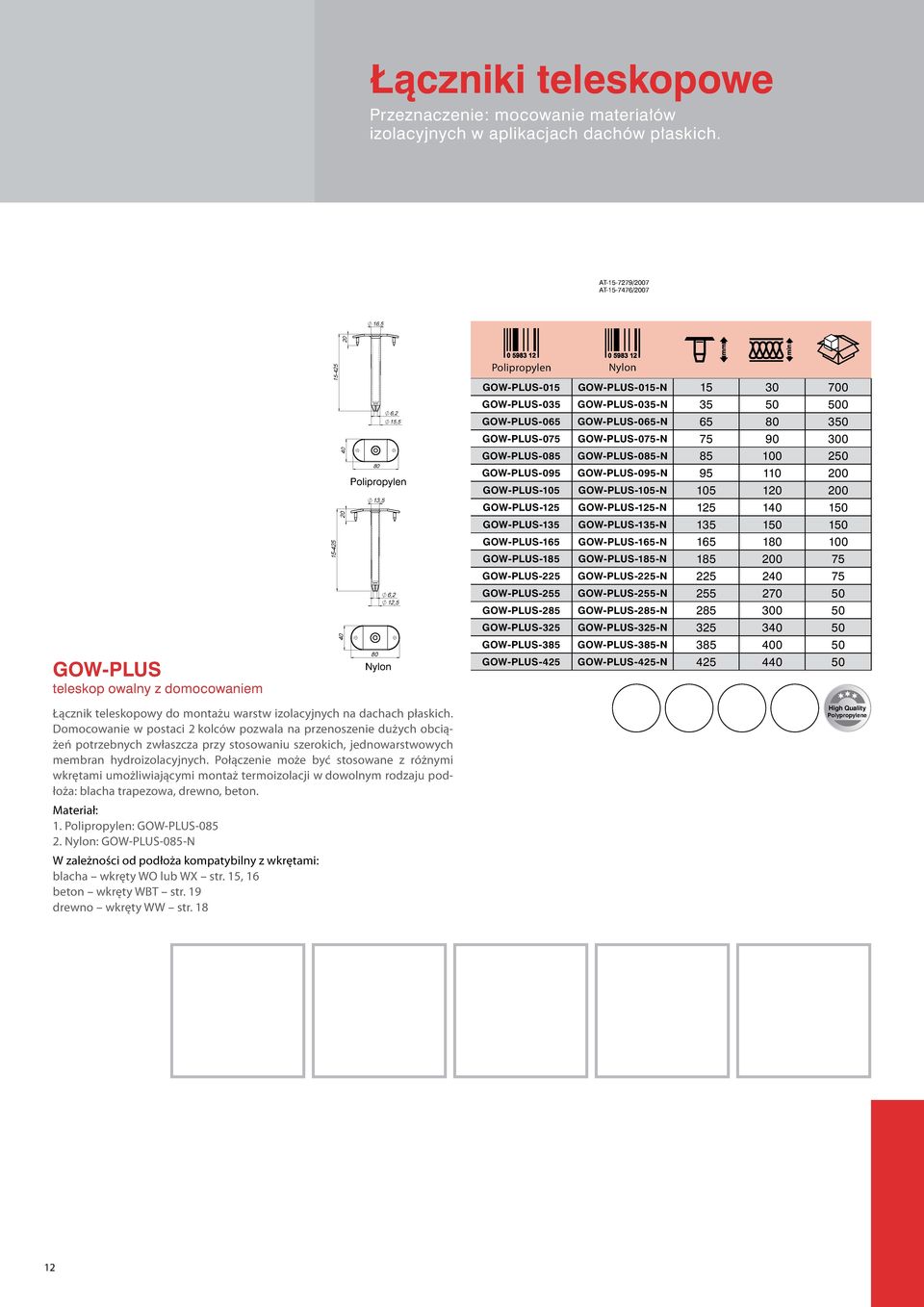

14 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT / ,5 20 GOW-PLUS teleskop owalny z domocowaniem Łącznik teleskopowy do montażu warstw izolacyjnych na dachach płaskich. Domocowanie w postaci 2 kolców pozwala na przenoszenie dużych obciążeń potrzebnych zwłaszcza przy stosowaniu szerokich, jednowarstwowych membran hydroizolacyjnych. Połączenie może być stosowane z różnymi wkrętami umożliwiającymi montaż termoizolacji w dowolnym rodzaju podłoża: blacha trapezowa, drewno, beton. Materiał: 1. Polipropylen: GOW-PLUS Nylon: GOW-PLUS-085-N W zależności od podłoża kompatybilny z wkrętami: blacha wkręty WO lub WX str. 15, 16 beton wkręty WBT str. 19 drewno wkręty WW str Nylon 6,2 15,5 Polipropylen 13,5 80 6,2 12,5 Polipropylen Nylon GOW-PLUS-015 GOW-PLUS-015-N GOW-PLUS-035 GOW-PLUS-035-N GOW-PLUS-065 GOW-PLUS-065-N GOW-PLUS-075 GOW-PLUS-075-N GOW-PLUS-085 GOW-PLUS-085-N GOW-PLUS-095 GOW-PLUS-095-N GOW-PLUS-105 GOW-PLUS-105-N GOW-PLUS-125 GOW-PLUS-125-N GOW-PLUS-135 GOW-PLUS-135-N GOW-PLUS-165 GOW-PLUS-165-N GOW-PLUS-185 GOW-PLUS-185-N GOW-PLUS-225 GOW-PLUS-225-N GOW-PLUS-255 GOW-PLUS-255-N GOW-PLUS-285 GOW-PLUS-285-N GOW-PLUS-325 GOW-PLUS-325-N GOW-PLUS-385 GOW-PLUS-385-N GOW-PLUS-425 GOW-PLUS-425-N High Quality Polypropylene 12

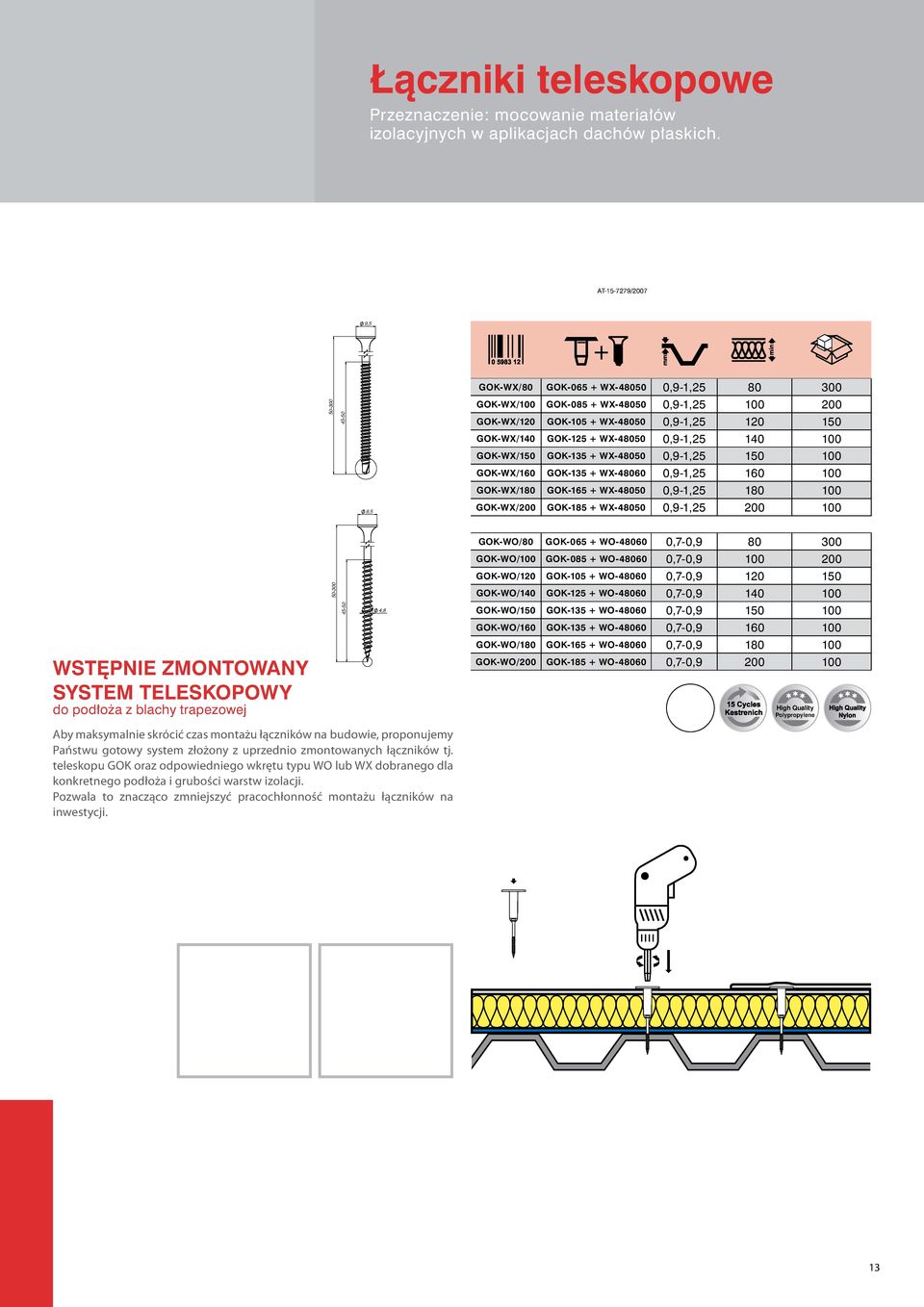

15 Łączniki teleskopowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 9, ,5 3,2 5 GOK-WX/80 GOK WX ,9-1, GOK-WX/ GOK WX ,9-1, GOK-WX/120 GOK WX ,9-1, GOK-WX/140 GOK WX ,9-1, GOK-WX/150 GOK WX ,9-1, GOK-WX/160 GOK WX ,9-1, GOK-WX/180 GOK WX ,9-1, GOK-WX/200 GOK WX ,9-1, WSTĘPNIE ZMONTOWANY SYSTEM TELESKOPOWY do podłoża z blachy trapezowej Aby maksymalnie skrócić czas montażu łączników na budowie, proponujemy Państwu gotowy system złożony z uprzednio zmontowanych łączników tj. teleskopu GOK oraz odpowiedniego wkrętu typu WO lub WX dobranego dla konkretnego podłoża i grubości warstw izolacji. Pozwala to znacząco zmniejszyć pracochłonność montażu łączników na inwestycji ,8 GOK-WO/80 GOK WO ,7-0, GOK-WO/ GOK WO ,7-0,9 200 GOK-WO/120 GOK WO ,7-0, GOK-WO/140 GOK WO ,7-0,9 140 GOK-WO/150 GOK WO ,7-0,9 150 GOK-WO/160 GOK WO ,7-0,9 160 GOK-WO/180 GOK WO ,7-0,9 180 GOK-WO/200 GOK WO ,7-0,9 200 High Quality Polypropylene 13

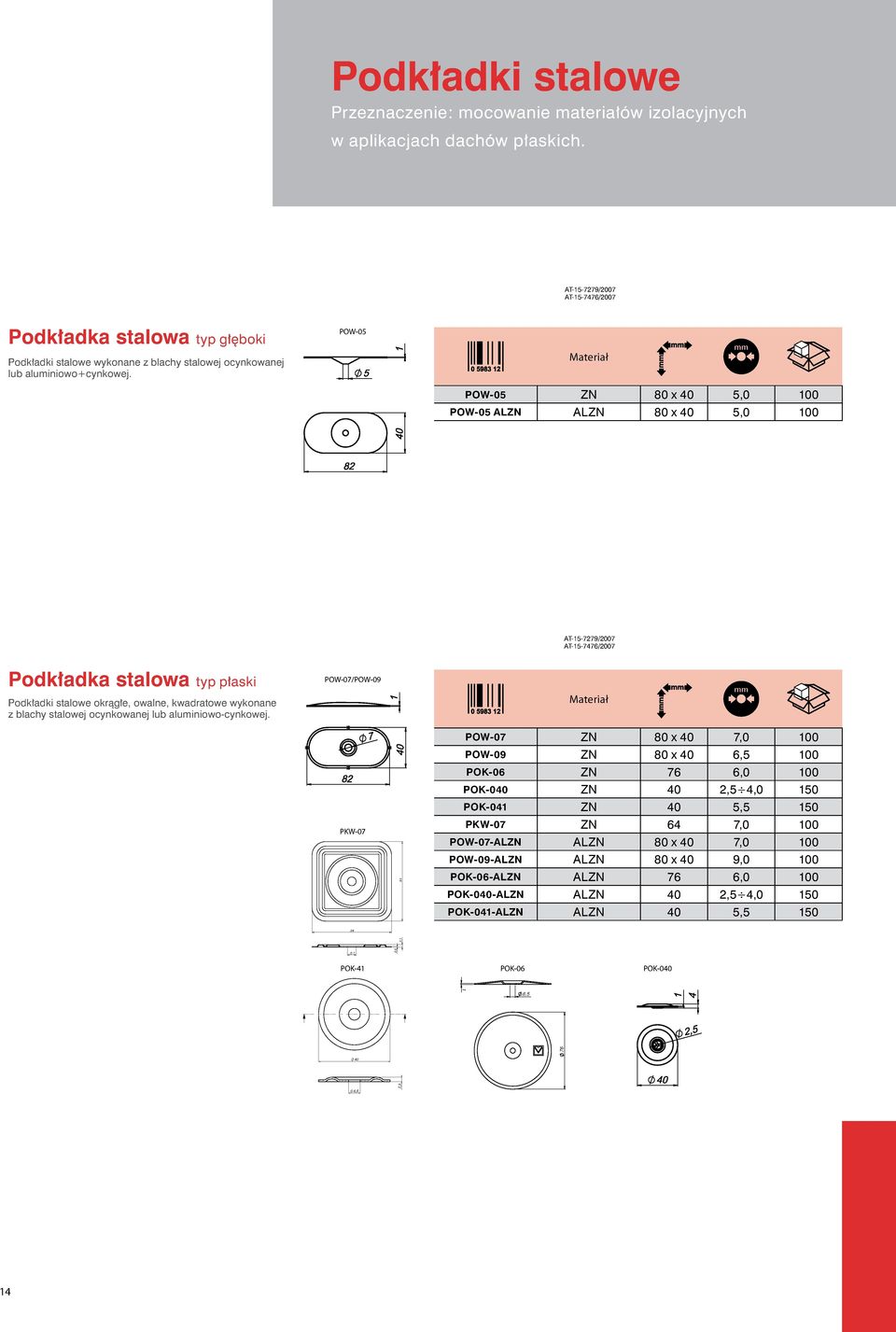

16 40 Podkładki stalowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich. AT /2007 AT /2007 Podkładka stalowa typ głęboki Podkładki stalowe wykonane z blachy stalowej ocynkowanej lub aluminiowo+cynkowej. POW-05 Materiał POW-05 ZN 80 x 40 5,0 POW-05 ALZN ALZN 80 x 40 5,0 AT /2007 AT /2007 Podkładka stalowa typ płaski Podkładki stalowe okrągłe, owalne, kwadratowe wykonane z blachy stalowej ocynkowanej lub aluminiowo-cynkowej. POW-07/POW-09 Materiał PKW POW-07 ZN 80 x 40 7,0 POW-09 ZN 80 x 40 6,5 POK-06 ZN 76 6,0 POK-040 ZN 40 2,5 4,0 150 POK-041 ZN 40 5,5 150 PKW-07 ZN 64 7,0 POW-07-ALZN ALZN 80 x 40 7,0 POW-09-ALZN ALZN 80 x 40 9,0 POK-06-ALZN ALZN 76 6,0 POK-040-ALZN ALZN 40 2,5 4,0 150 POK-041-ALZN ALZN 40 5, POK-41 0,6 2, POK POK-040 6,5 2,5 14

17 Wkręty WX WX WO WBT WO 9,5 9,5 Przeznaczenie: mocowanie materiałów izolacyjnych 9,5 9,5 9,5 L= L= L= L= L= L= w aplikacjach dachów płaskich do podłoża z blachy trapezowej torx 25/ 25/ grubości 0,7 0,9torx mm. torx torx2525/ torx 25/ AT /2007 ph2 torx-025 mm WO WO-48T050 4,8 x WO WO-48T060 4,8 x WO WO-48T080 4,8 x 80 WB WO-48 WO-48T 4,8 x WO WO-48T120 4,8 x WO WO-48T140 4,8 x 140 5, ,3 L= WO WO-48T160 4,8 x 160 WO WO-48T180 4,8 x 180 WO-48T200 4,8 x 200 WO ,4 WO WO WO wkręty wiercące do podłoża z blachy trapezowej grubości 5,4 4,8 x 240 4,8 x 300 4, L= d L= WB WW L= WW , ,7 8 Wkręty z hartowanej stali węglowej zabezpieczone najwyższej klasy powłoką antykorozyjną gwarantującą odporność 15 cykli Kesternicha. Stosowane do montażu warstw izolacyjnych na dachach płaskich w kombinacji z odpowiednim teleskopem lub podkładką stalową. 8 maks. 0,9 mm Specyfikacja produktu: Przewiercalność: 2 x 0,9 mm Średnica gwintu: 4,8 mm Długość: mm Typ bitu: philips-02/torx

18 Wkręty WX WX WO WBT WO 9,5 9,5 Przeznaczenie: mocowanie materiałów izolacyjnych 9,5 9,5 9,5 L= L= L= L= L= L= w aplikacjach dachów płaskich do podłoża z blachy trapezowej torx 25/ torxmm. 25/ grubości 0,9 1,25 torx torx2525/ torx 25/ AT / ph2 torx-025 mm WX WX-48T050 4,8 x WX WX-48T060 4,8 x WX WX-48T070 4,8 x 70 WB WX WX-48T080 4,8 x WX-48 WX-48T 4,8 x WX WX-48T120 4,8 x 120 5, ,3 WX WX-48T140 4,8 x 140 WX WX-48T160 4,8 x WX WX-48T WX ,4 WX-48T200 4,8 x 180 WX WX wkręty samowiercące do podłoża z blachy trapezowej grubości maks. 1,25 mm Wkręty samowiercące z hartowanej stali węglowej zabezpieczone najwyższej klasy powłoką antykorozyjną gwarantującą odporność 15 cykli Kesternicha. Stosowane do montażu warstw izolacyjnych na dachach płaskich w kombinacji z odpowiednim teleskopem lub podkładką stalową. Specyfikacja produktu: Przewiercalność: 2 x 1,25 mm Średnica gwintu: 4,8 mm Długość: mm Typ bitu: philips-02/torx ,8 x 200 4,8 x 240 4,8 x 300 4, ,7 8 WX L= ,4 8 3,2 L= L= WB WW L= WW ,5

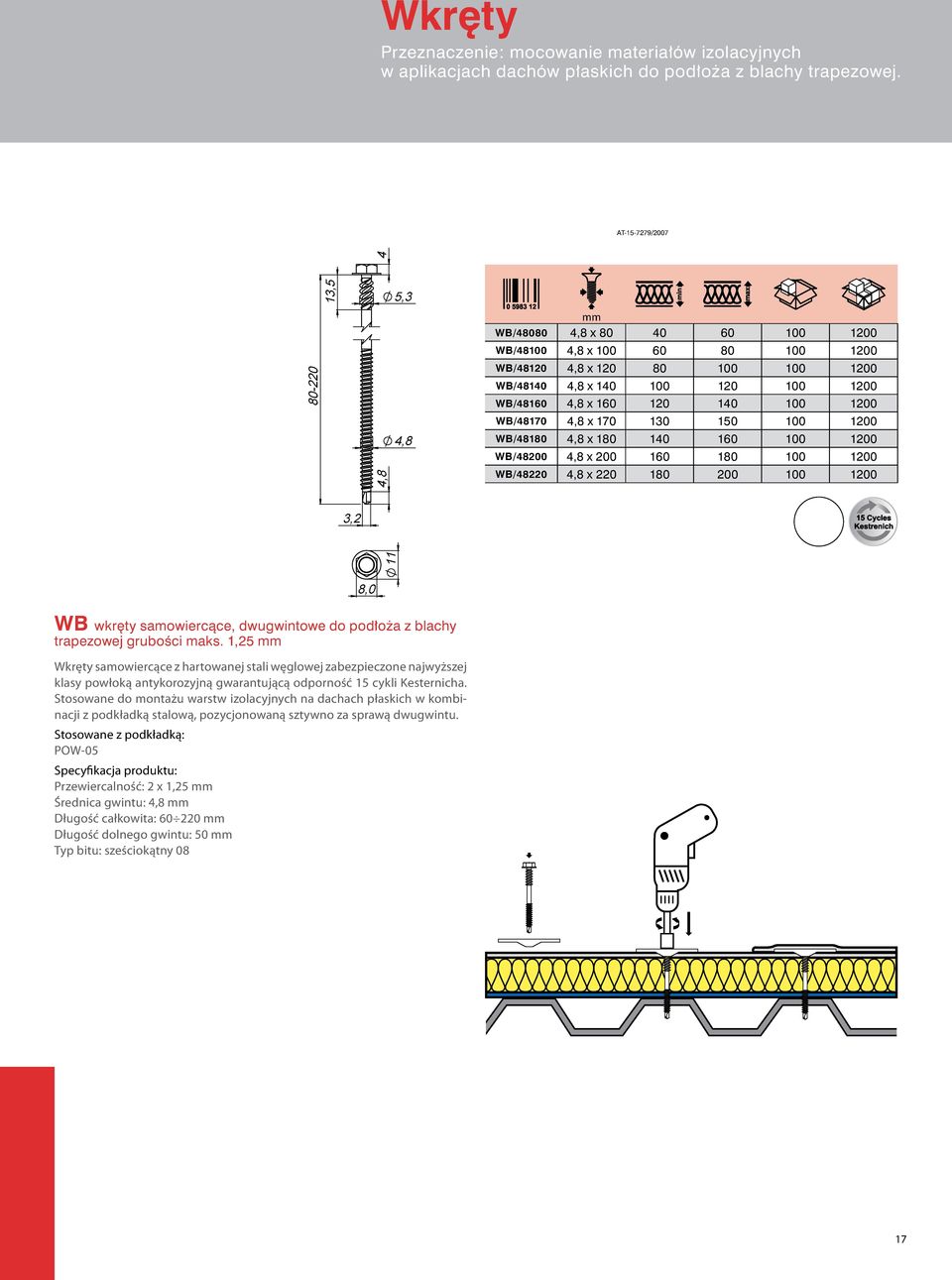

19 Wkręty Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich do podłoża z blachy trapezowej. AT / mm WB/ ,8 x WB/48 4,8 x WB/ ,8 x WB/ ,8 x WB/ ,8 x WB/ ,8 x WB/ ,8 x WB/ ,8 x WB/ ,8 x ,5 4,8 5,3 4,8 3,2 8,0 WB wkręty samowiercące, dwugwintowe do podłoża z blachy trapezowej grubości maks. 1,25 mm Wkręty samowiercące z hartowanej stali węglowej zabezpieczone najwyższej klasy powłoką antykorozyjną gwarantującą odporność 15 cykli Kesternicha. Stosowane do montażu warstw izolacyjnych na dachach płaskich w kombinacji z podkładką stalową, pozycjonowaną sztywno za sprawą dwugwintu. Stosowane z podkładką: POW-05 Specyfikacja produktu: Przewiercalność: 2 x 1,25 mm Średnica gwintu: 4,8 mm Długość całkowita: mm Długość dolnego gwintu: 50 mm Typ bitu: sześciokątny 08 17

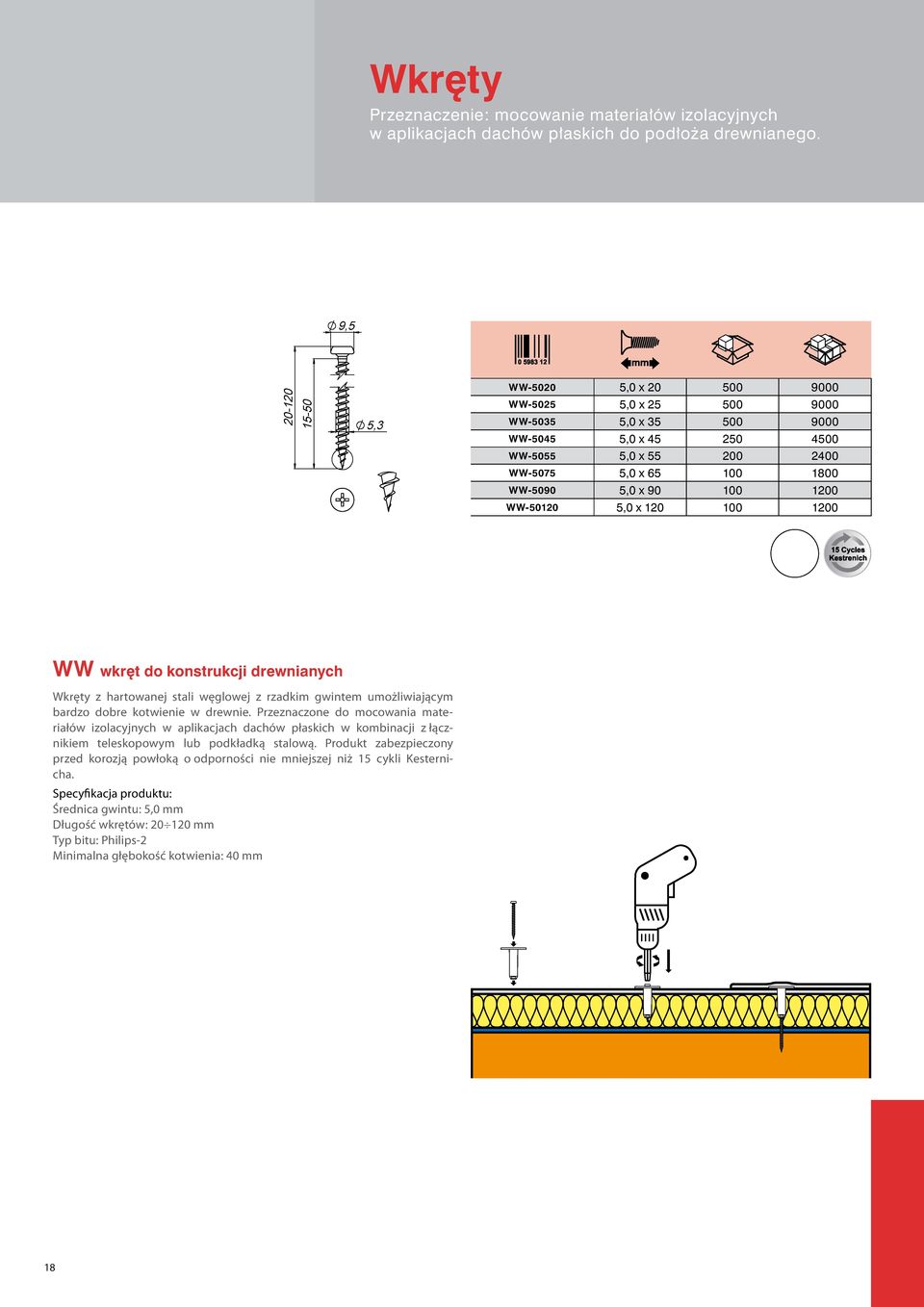

20 Wkręty Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich do podłoża drewnianego. 9, ,3 WW ,0 x WW ,0 x WW ,0 x WW ,0 x WW ,0 x WW ,0 x WW ,0 x WW ,0 x WW wkręt do konstrukcji drewnianych Wkręty z hartowanej stali węglowej z rzadkim gwintem umożliwiającym bardzo dobre kotwienie w drewnie. Przeznaczone do mocowania materiałów izolacyjnych w aplikacjach dachów płaskich w kombinacji z łącznikiem teleskopowym lub podkładką stalową. Produkt zabezpieczony przed korozją powłoką o odporności nie mniejszej niż 15 cykli Kesternicha. Specyfikacja produktu: Średnica gwintu: 5,0 mm Długość wkrętów: mm Typ bitu: Philips-2 Minimalna głębokość kotwienia: 40 mm 18

21 Wkręty Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich do podłoża z betonu. AT /2007 9,5 3,5 15 cycles Kesternich Zink WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x ,1 WBT-61 WBT-61-ZN 6,1 x 1200 WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT WBT ZN 6,1 x WBT wkręt do podłoża betonowego Wkręty z hartowanej stali węglowej z podwójnym gwintem umożliwiającym kotwienie bezpośrednio w betonie. Przeznaczone do mocowania materiałów izolacyjnych w aplikacjach dachów płaskich w kombinacji z łącznikiem teleskopowym lub podkładką stalową. Produkt zabezpieczony przed korozją powłoką o odporności nie mniejszej niż 15 cykli Kesternicha lub powłoką cynkową grubości min. 12 mikronów. Specyfikacja produktu: Średnica gwintu: 6,1 mm Długość gwintu: 25 mm Długość całkowita wkrętów: mm Typ bitu: TORX-025 Minimalna głębokość kotwienia: 20 mm Minimalna głębokość otworu: mm Zalecana średnica wiertła: SDS-5 mm 19

22 Wkręty Przeznaczenie: mocowanie blachy trapezowej do podłoża z betonu. + EPDM ,3 6,3 5,4 8 6 WCS WSC-63028T 6,3 x 28 WCS WCS-63035T 6,3 x 35 WCS WCS-63045T 6,3 x 45 WCS WCS-63080T 6,3 x 80 WCS-63 WCS-63T 6,3 x WCS WCS-63130T 6,3 x 130 WCS WCS-63150T 6,3 x 150 WCS WCS-63180T 6,3 x 180 WCS WCS-63230T 6,3 x 230 WCS wkręt do podłoża betonowego z łbem sześciokątnym 8 mm Wkręty z hartowanej stali węglowej, ocynkowane, z gwintem umożliwiającym kotwienie bezpośrednio w betonie. Przeznaczone do szybkiego kotwienia materiałów w betonie na dachach oraz na fasadach. Stosowane z uszczelniającą podkładką EPDM lub owalną podkładką stalową POW-07 w zależności od mocowanego elementu. Specyfikacja produktu: Średnica gwintu: 6,3 mm Długość wkrętów: mm Minimalna głębokość kotwienia: 25 mm Minimalna głębokość otworu: 35 mm Zalecana średnica wiertła: SDS-5 mm Oznaczenie: wkręt: WCS wkręt z podkładką EPDM: WCS- T 20

23 Łączniki rozporowe Przeznaczenie: mocowanie materiałów izolacyjnych w aplikacjach dachów płaskich do podłoża betonowego. AT /2007 K08L040 8,0 x K08L060 8,0 x High Quality Polypropylene K08L040 K08L060 K08L łącznik rozporowy do kotwienia w podłożu betonowym Przeznaczone do mocowania materiałów izolacyjnych do betonu w aplikacjach dachów płaskich w kombinacjach z wkrętami WO. Specyfikacja produktu: 1. Średnica kompatybilnego wkrętu: 4,8 5 mm 2. Minimalna głębokość otworu: 50 mm/70 mm 21

24 WX WX Akcesoria montażowe torx 25/ 50 philips philips-2ww 200 WB -350mm philips mm philips philips WB ,3 5,3 50 torx torx-025 5,4 200 torx torx L= ,7 8 torx-025 L= TORX-025/460 L= L= WW 5,4 TORX-025/350 Właściwości: materiał: stal S2 twardości 56-62HRC wysoka odporność na ścieranie końcówki grotów radełkowane w systemie ACR L= philips-2 TORX-025/150 Pozwalają prawidłowo zakotwić połączenie prowadząc wkręt przez całą długość tulei łącznika teleskopowego i kotwiąc go w podłożu przez wszystkie warstwy poszycia dachowego. mm mm -150mm TORX-025/200 Końcówki montażowe 4.8 -mm TORX-025/ torx 25/ 4.8 / -250mm 9 torx 25/ mm WBT 9,5 4, WO 9,5 L= L= torx 25/ L= WO 9,5 L= ,5

25 Akcesoria montażowe mm mm mm MDT , MDT , MDT , MDT , MDT , SDS-055/600/550 5, MN , MN , MN , MN , MDT , Wiertła do betonu typ SDS+ Właściwości: wiertło spiralne z płytką z węglika spiekanego 23
