1 XGT Panel

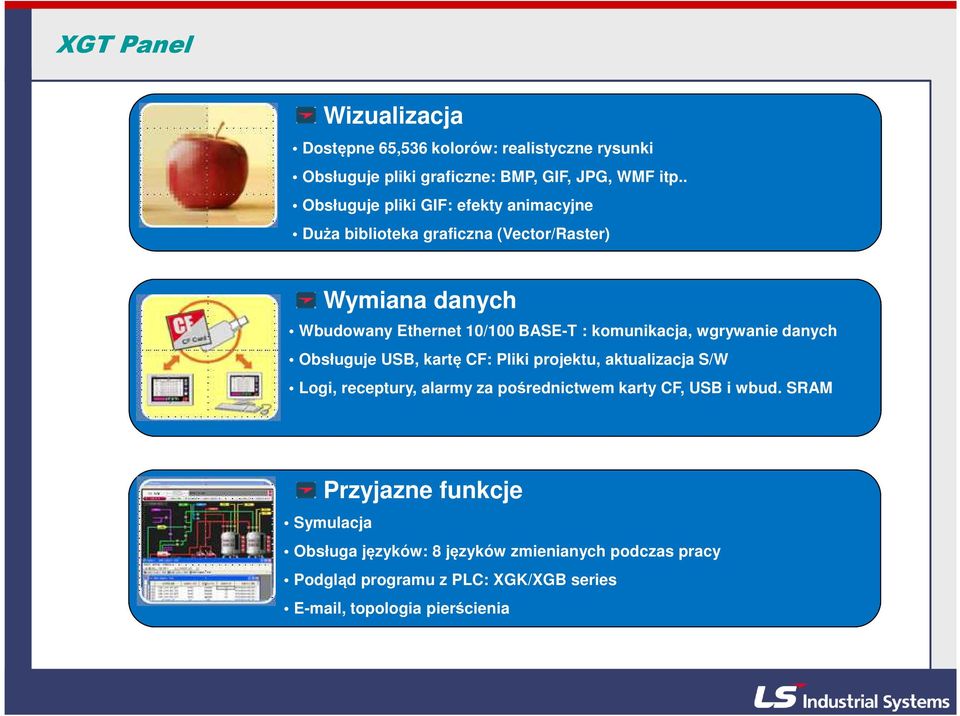

2 Wizualizacja Dostępne 65,536 kolorów: realistyczne rysunki Obsługuje pliki graficzne: BMP, GIF, JPG, WMF itp.. Obsługuje pliki GIF: efekty animacyjne Duża biblioteka graficzna (Vector/Raster) Wymiana danych Wbudowany Ethernet 10/100 BASE-T : komunikacja, wgrywanie danych Obsługuje USB, kartę CF: Pliki projektu, aktualizacja S/W Logi, receptury, alarmy za pośrednictwem karty CF, USB i wbud. SRAM Przyjazne funkcje Symulacja Obsługa języków: 8 języków zmienianych podczas pracy Podgląd programu z PLC: XGK/XGB series , topologia pierścienia

komunikacja, wgrywanie danych Obsługuje USB, kartę CF: Pliki projektu, aktualizacja S/W Logi, receptury, alarmy za pośrednictwem karty

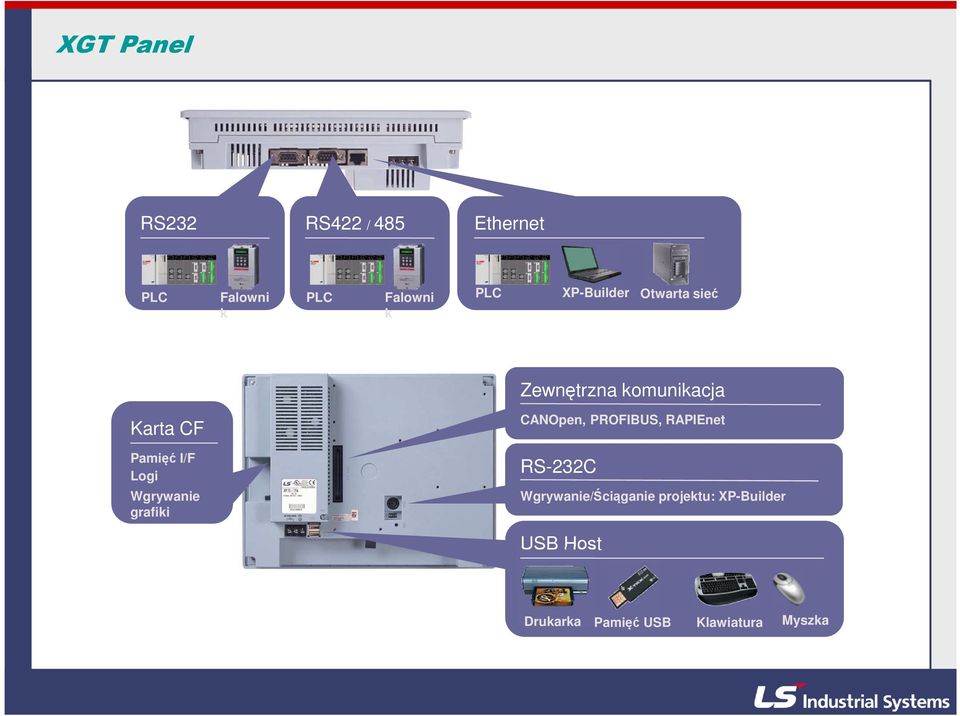

3 RS232 RS422 / 485 Ethernet PLC Falowni k PLC Falowni k PLC XP-Builder Otwarta sieć Zewnętrzna komunikacja Karta CF CANOpen, PROFIBUS, RAPIEnet Pamięć I/F Logi Wgrywanie grafiki RS-232C Wgrywanie/Ściąganie projektu: XP-Builder USB Host Drukarka Pamięć USB Klawiatura Myszka

PROFIBUS, RAPIEnet Pamięć I/F Logi Wgrywanie grafiki RS-232C

4 XP Builder: Oprogramowanie Łatwy i wygodny w użyciu: różne funkcje i biblioteki graficzne Kompatybilny z Windows 2000 / XP / Vista / 7 Projekt Ekran edycji Narzędzia Biblioteka Dane Komunikaty

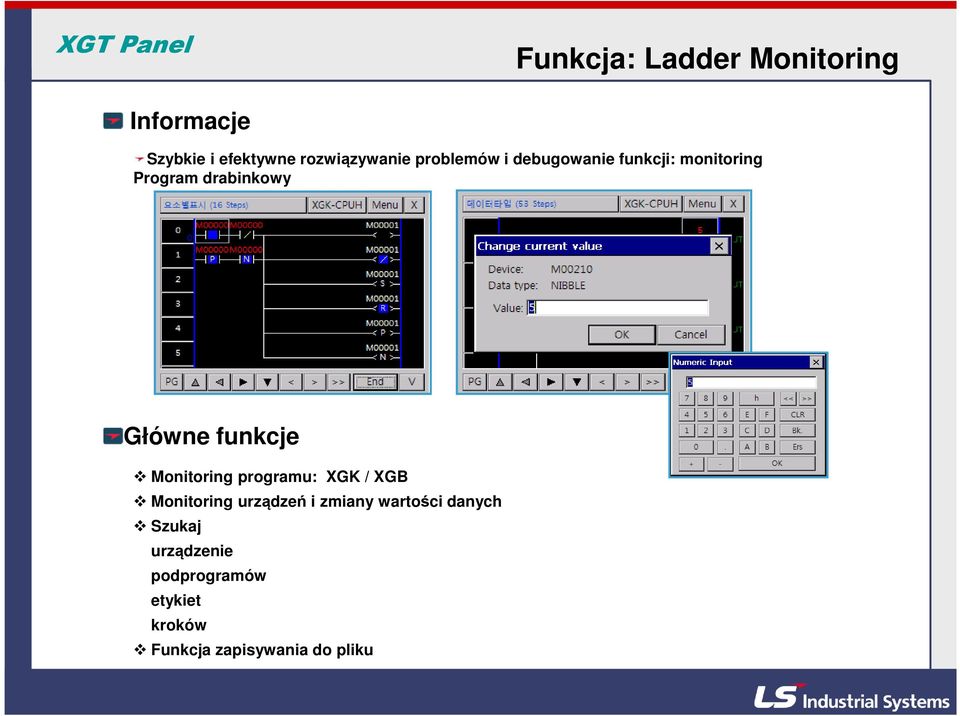

5 Funkcja: Ladder Monitoring Informacje Szybkie i efektywne rozwiązywanie problemów i debugowanie funkcji: monitoring Program drabinkowy Główne funkcje Monitoring programu: XGK / XGB Monitoring urządzeń i zmiany wartości danych Szukaj urządzenie podprogramów etykiet kroków Funkcja zapisywania do pliku

funkcje Monitoring programu: XGK / XGB Monitoring urządzeń i zmiany

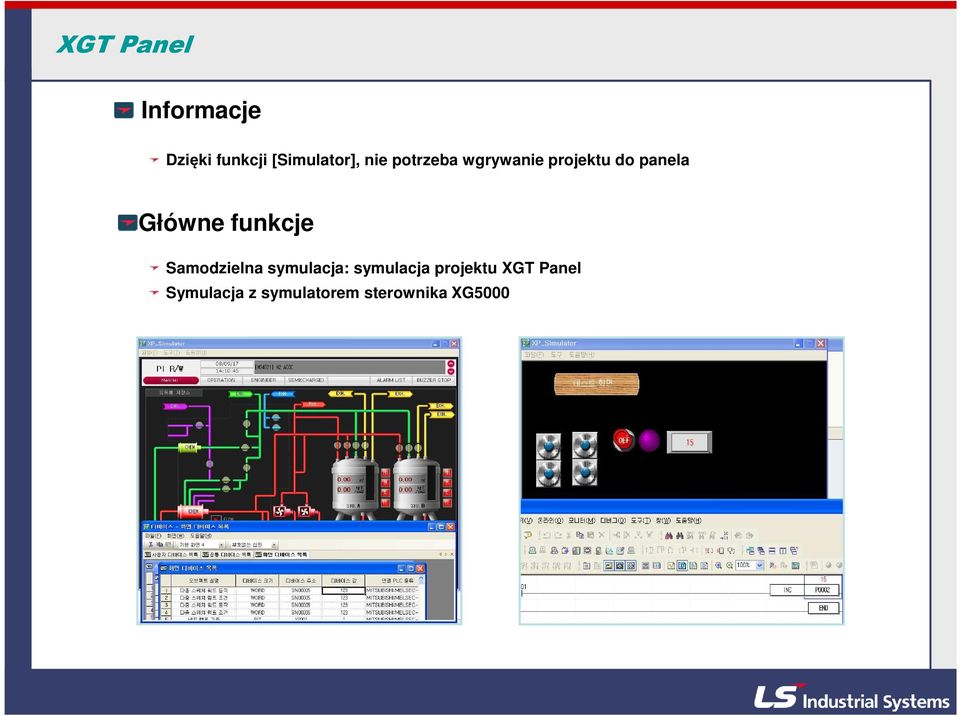

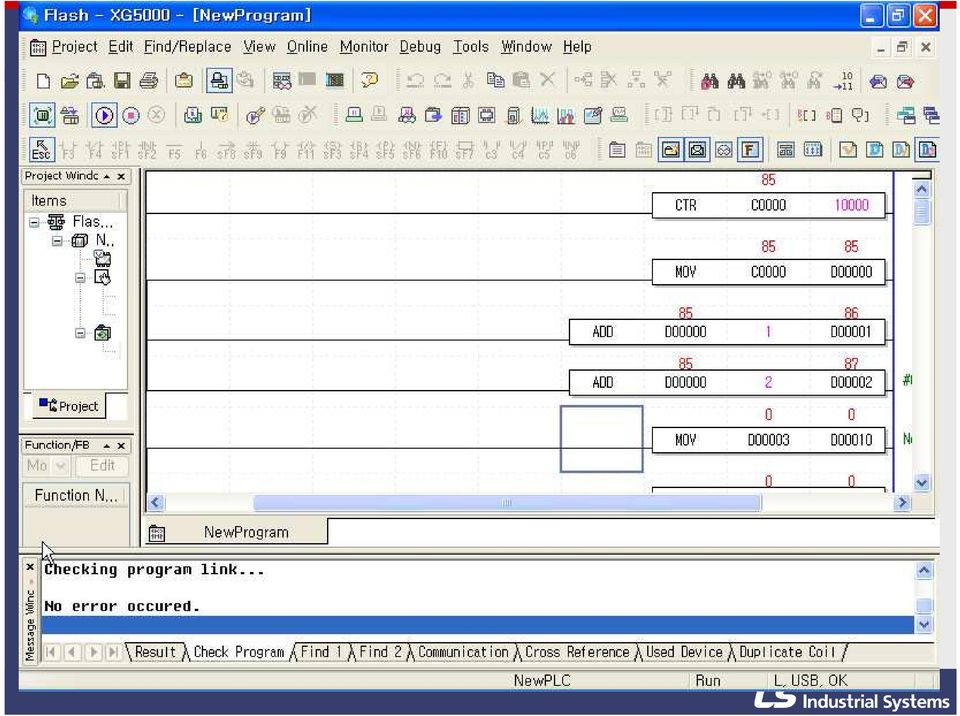

6 Informacje Dzięki funkcji [Simulator], nie potrzeba wgrywanie projektu do panela Główne funkcje Samodzielna symulacja: symulacja projektu XGT Panel Symulacja z symulatorem sterownika XG5000

8 Informacje VNC (Virtual Network Computing) Wyświetla ekran ten sam co na Panelu XGT Opcja dostępna tylko dla XGT Panelu, na którym jest uruchomiony serwer VNC Podczas pracy panelu w połączeniu z PC, sterowanie z panela jest zablokowane XGT Panel HUB User PC Ethernet

jest uruchomiony serwer VNC Podczas pracy panelu w połączeniu z

9 WEB Server Informacje Funkcja pokazuje ekran z panela w przeglądarce internetowej (Serwer sieci Web należy zainstalować do XGT Panela) XGT Panel Ethernet Internet Główne funkcje Połączenie przez Internet Dostęp przez wielu Eksplorerów Wygodne funkcje za pomocą przeglądarki sieci Web 1) Upload plików z Panelu XGT(pliki.csv) 2) Ograniczenie dostępu (osoba, grupa). Ograniczenie dostępu do strony internetowej 3) Monitor i kontrola na przeglądarce internetowej

wielu Eksplorerów Wygodne funkcje za pomocą przeglądarki sieci Web 1) Upload plików z Panelu XGT(pliki.

10 Data Server Informacje Dane ściągnąć i zapisać z panela XGT w polu Wymiana danych między panelami XGT, mail Główne funkcje Zapisywanie danych na PC i zarządzania bazą danych Transmisja w przypadku wyzwolenia Zrzut ekranu, logi, alarmy Wyświetlanie lub zapis danych do pliku EXCEL Data Ethernet Data Data Data

zarządzania bazą danych Transmisja Email w przypadku wyzwolenia Zrzut ekranu,

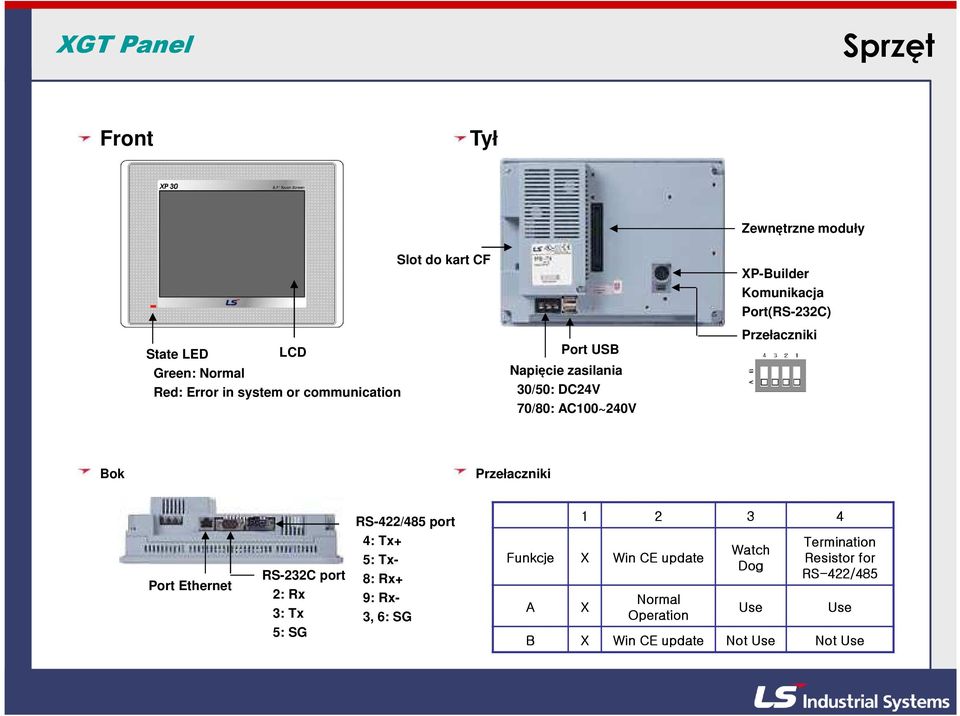

11 Sprzęt Front Tył State LED LCD Green: Normal Red: Error in system or communication Slot do kart CF Port USB Napięcie zasilania 30/50: DC24V 70/80: AC100~240V Zewnętrzne moduły XP-Builder Komunikacja Port(RS-232C) Przełaczniki Bok Przełaczniki Port Ethernet RS-232C port 2: Rx 3: Tx 5: SG RS-422/485 port 4: Tx+ 5: Tx- 8: Rx+ 9: Rx- 3, 6: SG Funkcje X Win CE update Termination Watch Resistor for Dog RS-422/485 A X Normal Operation Use Use B X Win CE update Not Use Not Use

Przełaczniki Port Ethernet RS-232C port 2: Rx 3: Tx 5: SG RS-422/485 port 4: Tx+ 5: Tx- 8: Rx+ 9: Rx- 3, 6: SG 1 2 3 4

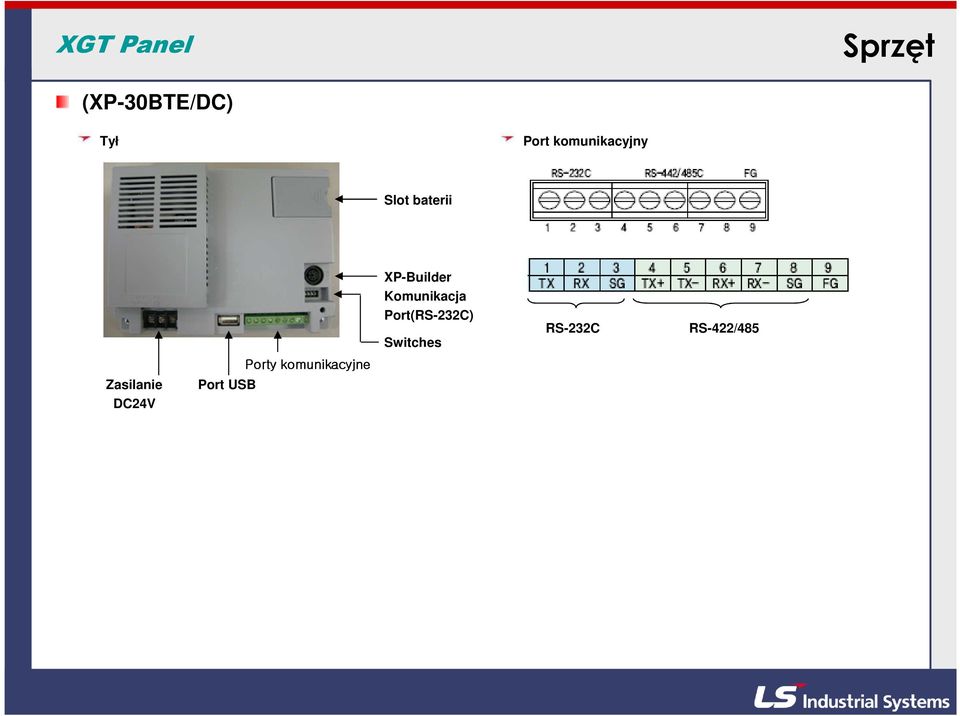

12 Sprzęt (XP-30BTE/DC) Tył Port komunikacyjny Slot baterii Zasilanie DC24V Porty komunikacyjne Port USB XP-Builder Komunikacja Port(RS-232C) Switches RS-232C RS-422/485

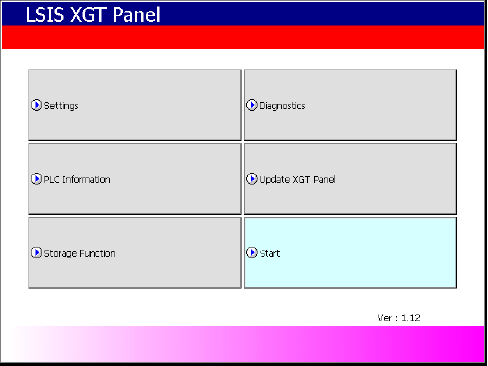

13 MENU paneli XGT Podstawowe parametry pracy lub dane mogą / muszą być ustawione w XGT-Panel. Główne menu XGT-Panel jest zgrupowane na 6 kategorii. Settings Touch calibration: Touch alignment adjustment. Date & Time Setting: RTC of XGT Panel adjustment. Ethernet Setting: Ethernet communication parameters setting. Contrast Setting(XP-30BTA/BTE only): Contrast Adjustment Backlight Setting: Backlight turn-off time setting. PC Conn Setting: Baudrate setting for XP-builder comm. Environment Setting - Auto Goto Screen: Initial screen control when XP is turned on. - Quick Start: Image file cashing control at initial running mode. - Hide Mouse Cursor: Mouse cursor display control. - Buzzer On/Off: Buzzer beep control when screen is touched. - Disable Menu Bar: Menu bar enabling/disabling control for stopping run mode and displaying Panel menu screen. If this option is enabled, Runtime Exit switch must be edited. - Set Backgroud Image: Designates background image which is displayed when Windows-CE is booting. Diagnostics Screen: Screen will be painted with 1 color and screen is touched, the painted color will be changed in turn. (Red -> Green -> Blue -> Black -> White) Touch: When screen is touched, the color of the cell will be changed. Backup Memory: Checks the status of NVRam and Battery. Flash Memory: Checks the status of built-in flash memory. CF Card: Serial: Loopback test for each serial communi LED: Aux Interface(Except XP-30BTE): Storage Function Project Download Project Upload XGT Panel Update PLC Information: Displays the status of PLC such as error, mode, power etc. This function is available when LS PLC is used. Update XGT Panel: This function is used for update the version of XGT Panel.

Contrast Setting(XP-30BTA/BTE only): Contrast Adjustment Backlight Setting: Backlight turn-off time setting. PC Conn Setting: Baudrate setting for XP-builder comm.

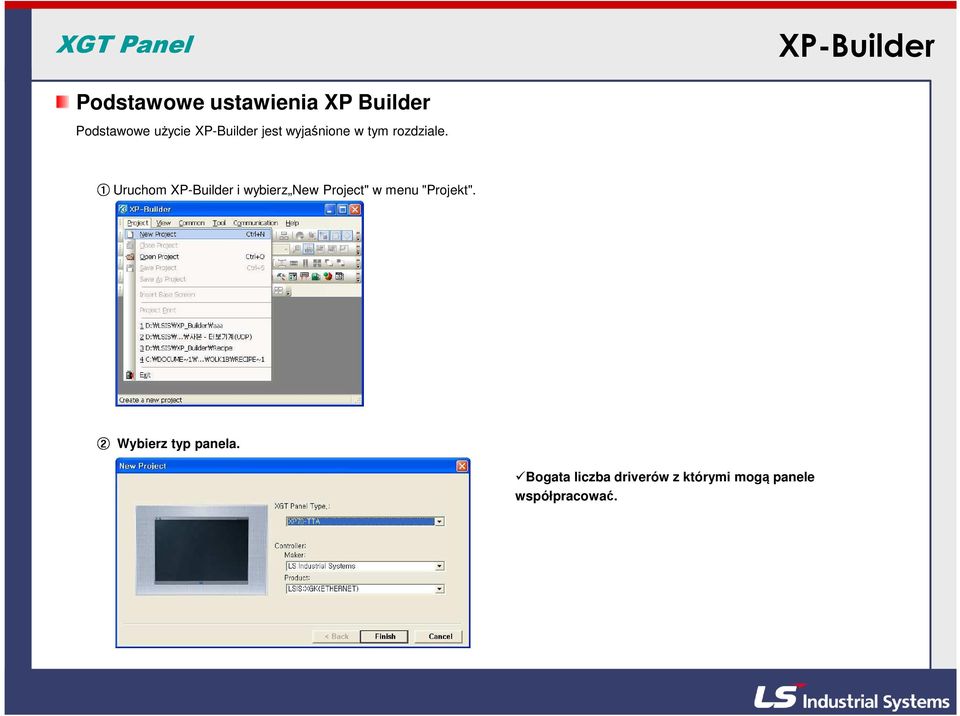

14 XP-Builder Podstawowe ustawienia XP Builder Podstawowe użycie XP-Builder jest wyjaśnione w tym rozdziale. 1 Uruchom XP-Builder i wybierz New Project" w menu "Projekt". 2 Wybierz typ panela. Bogata liczba driverów z którymi mogą panele współpracować.

1 Uruchom XP-Builder i wybierz New Project" w menu "Projekt".

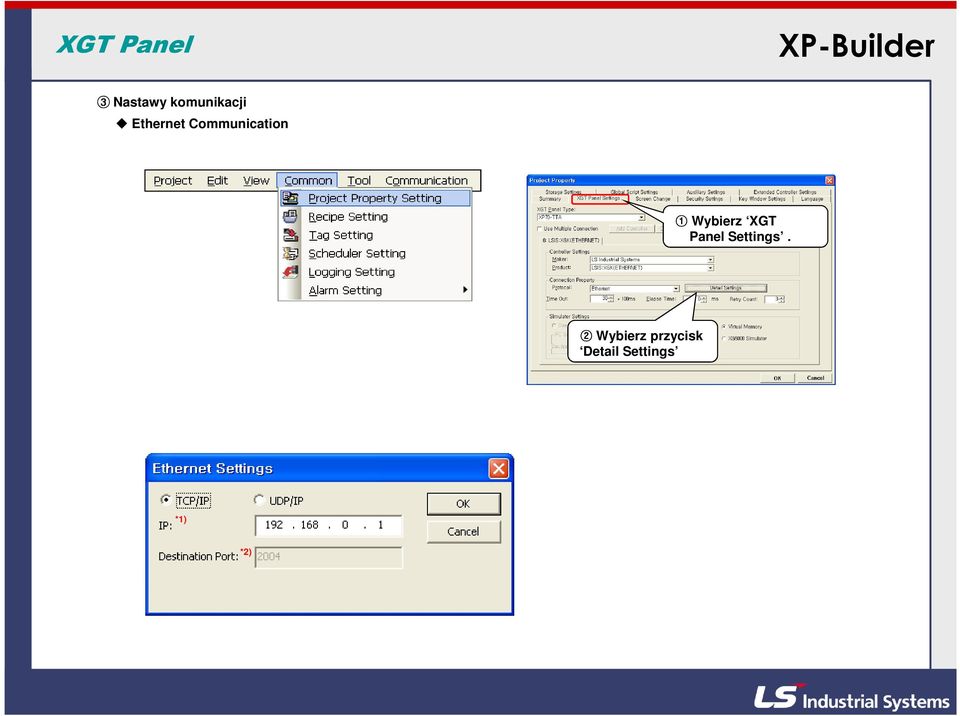

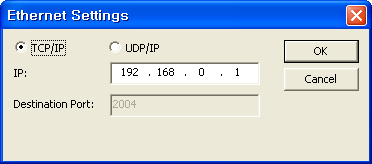

15 XP-Builder 3 Nastawy komunikacji Ethernet Communication 1 Wybierz XGT Panel Settings. 2 Wybierz przycisk Detail Settings *1) *2)

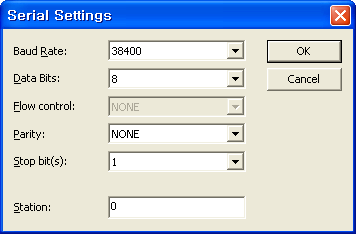

16 XP-Builder Komunikacja Wybierz Project Property Setting w menu Common Wybierz XGT Panel Settings i przycisk Detail Settings 1 Select XGT Panel Settings tab. 2 Select communication port. 3 Select Detail Settings button. *1)

Detail Settings 1 Select XGT Panel Settings tab.

W zakładce do pobrania, wybierz elementy, które mają być pobrane, port komunikacyjny i

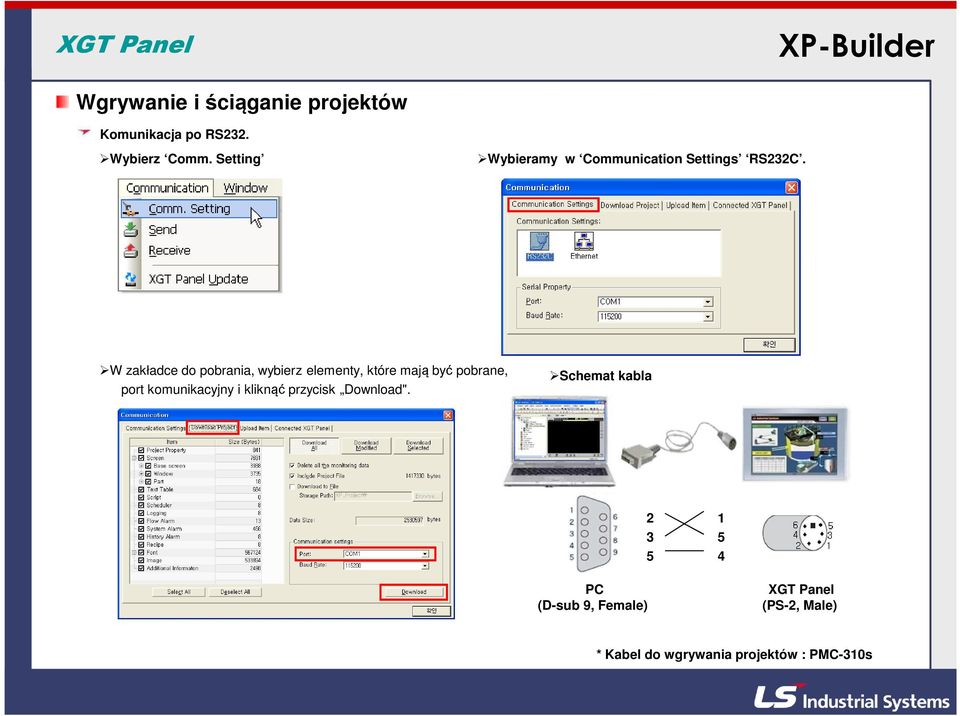

17 XP-Builder Wgrywanie i ściąganie projektów Komunikacja po RS232. Wybierz Comm. Setting Wybieramy w Communication Settings RS232C. W zakładce do pobrania, wybierz elementy, które mają być pobrane, port komunikacyjny i kliknąć przycisk Download". Schemat kabla PC (D-sub 9, Female) XGT Panel (PS-2, Male) * Kabel do wgrywania projektów : PMC-310s

elementy, które mają być pobrane, i kliknąć przycisk Download".

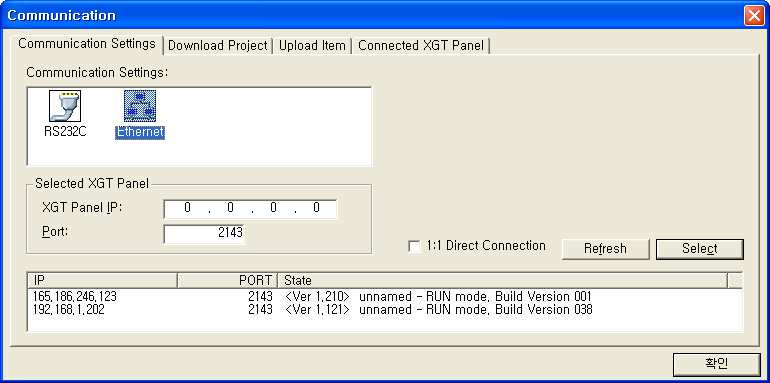

18 XP-Builder Wgrywanie i ściąganie projektu po Ethernet Wybierz Comm. Setting Następnie wpisz adres IP panela W zakładce do pobrania, wybierz elementy, które mają być pobrane, i kliknąć przycisk Download". Upload: Project in XGT Panel or backup data can be uploaded. In Upload Item tab, uploading items can be selected,

XP-Builder Wgrywanie projektu z karty pamięci USB lub CF Podłącz pamięć USB lub kartę CF do komputera i wgraj projekt do folderu 'XP_Project' na karcie pamięci USB lub karcie CF.

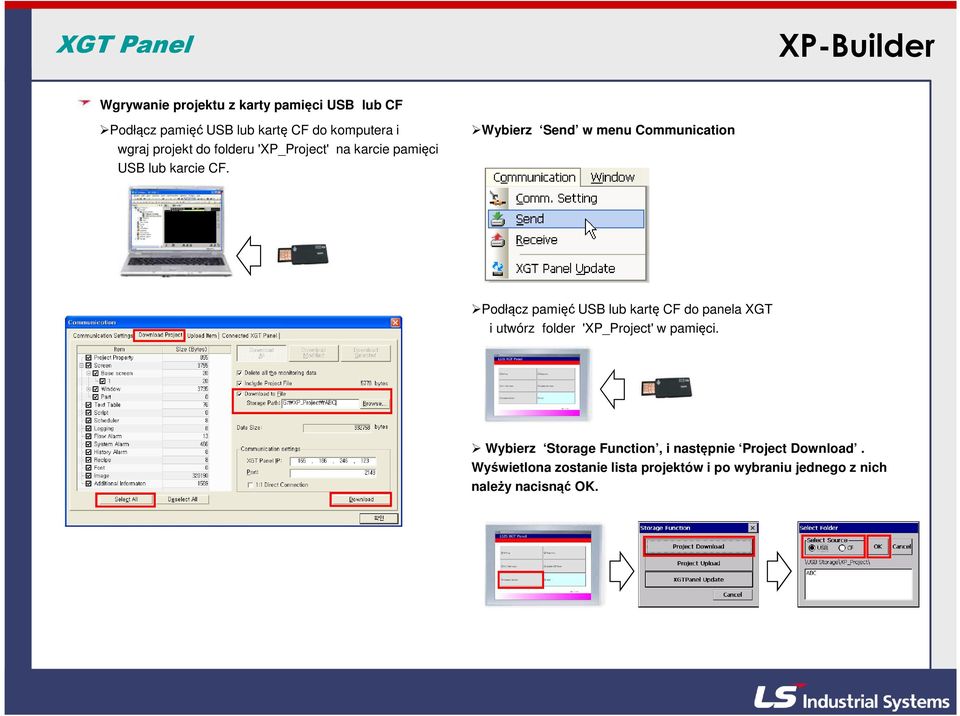

19 XP-Builder Wgrywanie projektu z karty pamięci USB lub CF Podłącz pamięć USB lub kartę CF do komputera i wgraj projekt do folderu 'XP_Project' na karcie pamięci USB lub karcie CF. Wybierz Send w menu Communication Podłącz pamięć USB lub kartę CF do panela XGT i utwórz folder 'XP_Project' w pamięci. Wybierz Storage Function, i następnie Project Download. Wyświetlona zostanie lista projektów i po wybraniu jednego z nich należy nacisnąć OK.

Wybierz Send w menu Communication Podłącz pamięć USB lub kartę CF do panela XGT i utwórz folder 'XP_Project'

XP-Builder Pobieranie projektu z panela na kartę pamięci USB lub CF Podłącz pamięć USB lub karta CF Wybierz Storage Function i Project Upload wybierz rodzaj

20 XP-Builder Pobieranie projektu z panela na kartę pamięci USB lub CF Podłącz pamięć USB lub karta CF Wybierz Storage Function i Project Upload wybierz rodzaj pamięci i naciśnij OK. Podłącz pamięć USB lub karta CF Uruchom Eksploratora Windowsa, otwórz folder XP_Backup w którym znajdują się projekty. Projekty są spakowane w zip.
