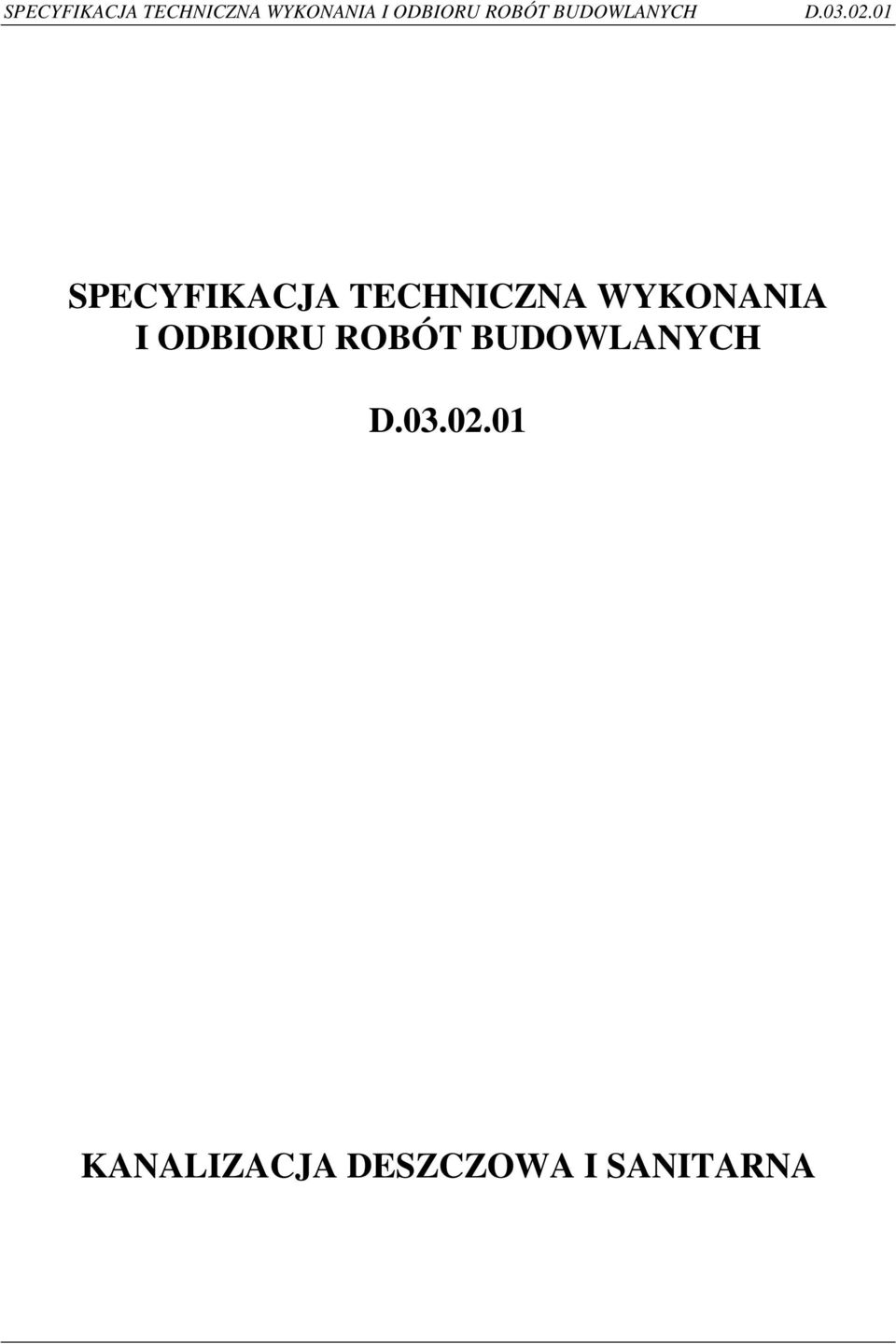

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH KANALIZACJA DESZCZOWA I SANITARNA

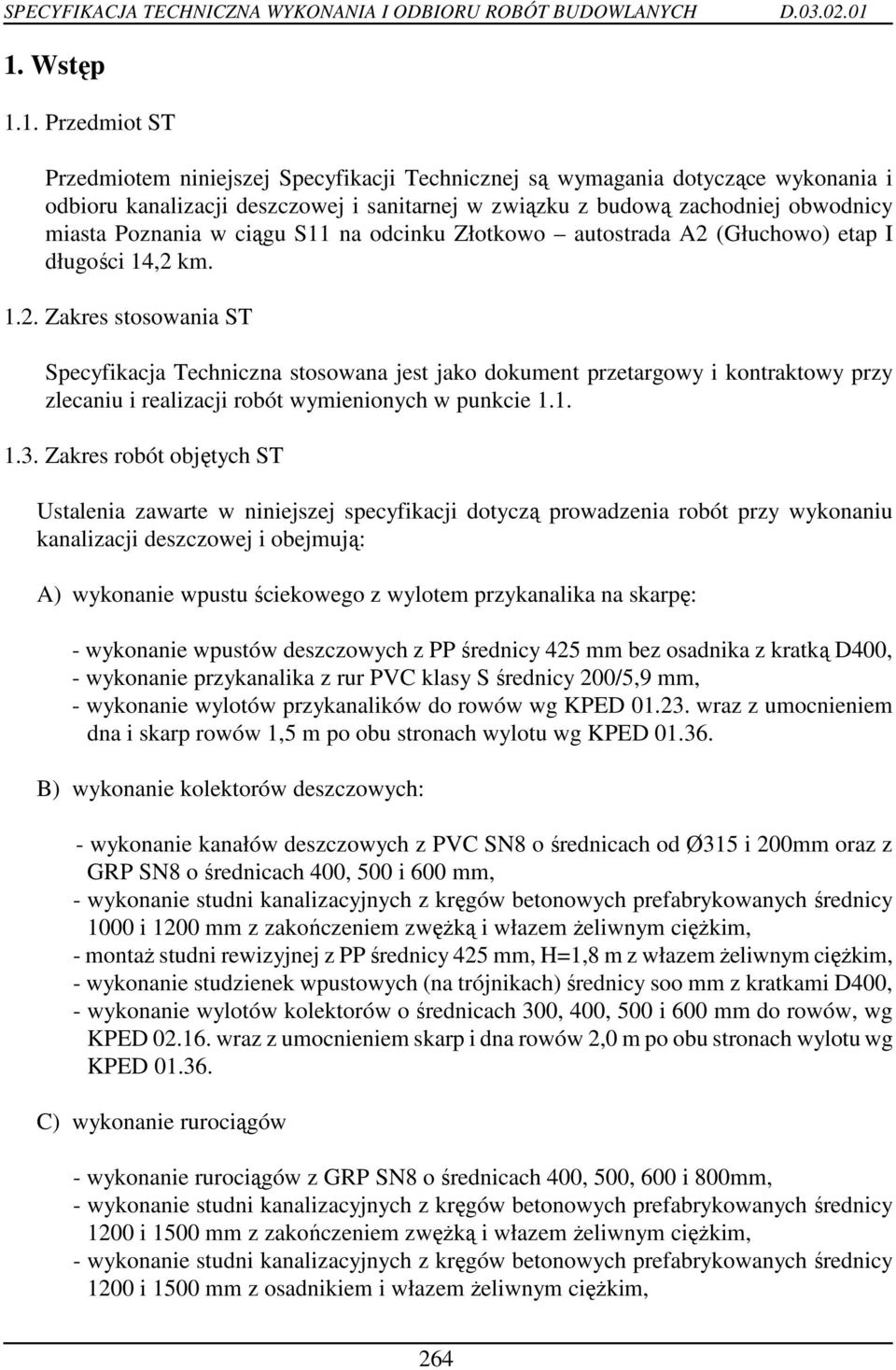

2 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru kanalizacji deszczowej i sanitarnej w związku z budową zachodniej obwodnicy miasta Poznania w ciągu S11 na odcinku Złotkowo autostrada A2 (Głuchowo) etap I długości 14,2 km Zakres stosowania ST Specyfikacja Techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót przy wykonaniu kanalizacji deszczowej i obejmują: A) wykonanie wpustu ściekowego z wylotem przykanalika na skarpę: - wykonanie wpustów deszczowych z PP średnicy 425 mm bez osadnika z kratką D400, - wykonanie przykanalika z rur PVC klasy S średnicy 200/5,9 mm, - wykonanie wylotów przykanalików do rowów wg KPED wraz z umocnieniem dna i skarp rowów 1,5 m po obu stronach wylotu wg KPED B) wykonanie kolektorów deszczowych: - wykonanie kanałów deszczowych z PVC SN8 o średnicach od Ø315 i 200mm oraz z GRP SN8 o średnicach 400, 500 i 600 mm, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1000 i 1200 mm z zakończeniem zwęŝką i włazem Ŝeliwnym cięŝkim, - montaŝ studni rewizyjnej z PP średnicy 425 mm, H=1,8 m z włazem Ŝeliwnym cięŝkim, - wykonanie studzienek wpustowych (na trójnikach) średnicy soo mm z kratkami D400, - wykonanie wylotów kolektorów o średnicach 300, 400, 500 i 600 mm do rowów, wg KPED wraz z umocnieniem skarp i dna rowów 2,0 m po obu stronach wylotu wg KPED C) wykonanie rurociągów - wykonanie rurociągów z GRP SN8 o średnicach 400, 500, 600 i 800mm, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1200 i 1500 mm z zakończeniem zwęŝką i włazem Ŝeliwnym cięŝkim, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1200 i 1500 mm z osadnikiem i włazem Ŝeliwnym cięŝkim, 264

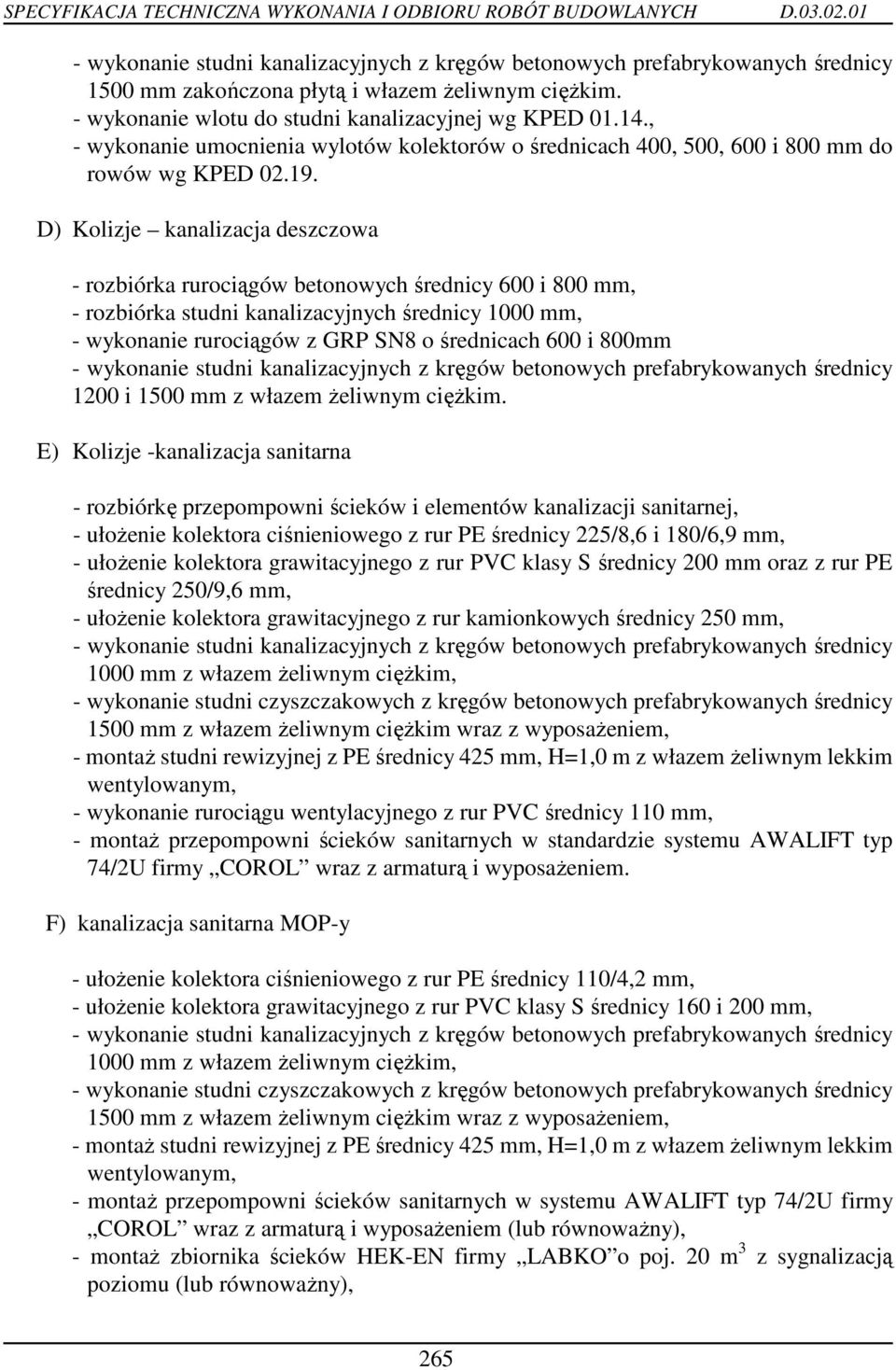

3 - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1500 mm zakończona płytą i włazem Ŝeliwnym cięŝkim. - wykonanie wlotu do studni kanalizacyjnej wg KPED , - wykonanie umocnienia wylotów kolektorów o średnicach 400, 500, 600 i 800 mm do rowów wg KPED D) Kolizje kanalizacja deszczowa - rozbiórka rurociągów betonowych średnicy 600 i 800 mm, - rozbiórka studni kanalizacyjnych średnicy 1000 mm, - wykonanie rurociągów z GRP SN8 o średnicach 600 i 800mm - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1200 i 1500 mm z włazem Ŝeliwnym cięŝkim. E) Kolizje -kanalizacja sanitarna - rozbiórkę przepompowni ścieków i elementów kanalizacji sanitarnej, - ułoŝenie kolektora ciśnieniowego z rur PE średnicy 225/8,6 i 180/6,9 mm, - ułoŝenie kolektora grawitacyjnego z rur PVC klasy S średnicy 200 mm oraz z rur PE średnicy 250/9,6 mm, - ułoŝenie kolektora grawitacyjnego z rur kamionkowych średnicy 250 mm, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1000 mm z włazem Ŝeliwnym cięŝkim, - wykonanie studni czyszczakowych z kręgów betonowych prefabrykowanych średnicy 1500 mm z włazem Ŝeliwnym cięŝkim wraz z wyposaŝeniem, - montaŝ studni rewizyjnej z PE średnicy 425 mm, H=1,0 m z włazem Ŝeliwnym lekkim wentylowanym, - wykonanie rurociągu wentylacyjnego z rur PVC średnicy 110 mm, - montaŝ przepompowni ścieków sanitarnych w standardzie systemu AWALIFT typ 74/2U firmy COROL wraz z armaturą i wyposaŝeniem. F) kanalizacja sanitarna MOP-y - ułoŝenie kolektora ciśnieniowego z rur PE średnicy 110/4,2 mm, - ułoŝenie kolektora grawitacyjnego z rur PVC klasy S średnicy 160 i 200 mm, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1000 mm z włazem Ŝeliwnym cięŝkim, - wykonanie studni czyszczakowych z kręgów betonowych prefabrykowanych średnicy 1500 mm z włazem Ŝeliwnym cięŝkim wraz z wyposaŝeniem, - montaŝ studni rewizyjnej z PE średnicy 425 mm, H=1,0 m z włazem Ŝeliwnym lekkim wentylowanym, - montaŝ przepompowni ścieków sanitarnych w systemu AWALIFT typ 74/2U firmy COROL wraz z armaturą i wyposaŝeniem (lub równowaŝny), - montaŝ zbiornika ścieków HEK-EN firmy LABKO o poj. 20 m 3 z sygnalizacją poziomu (lub równowaŝny), 265

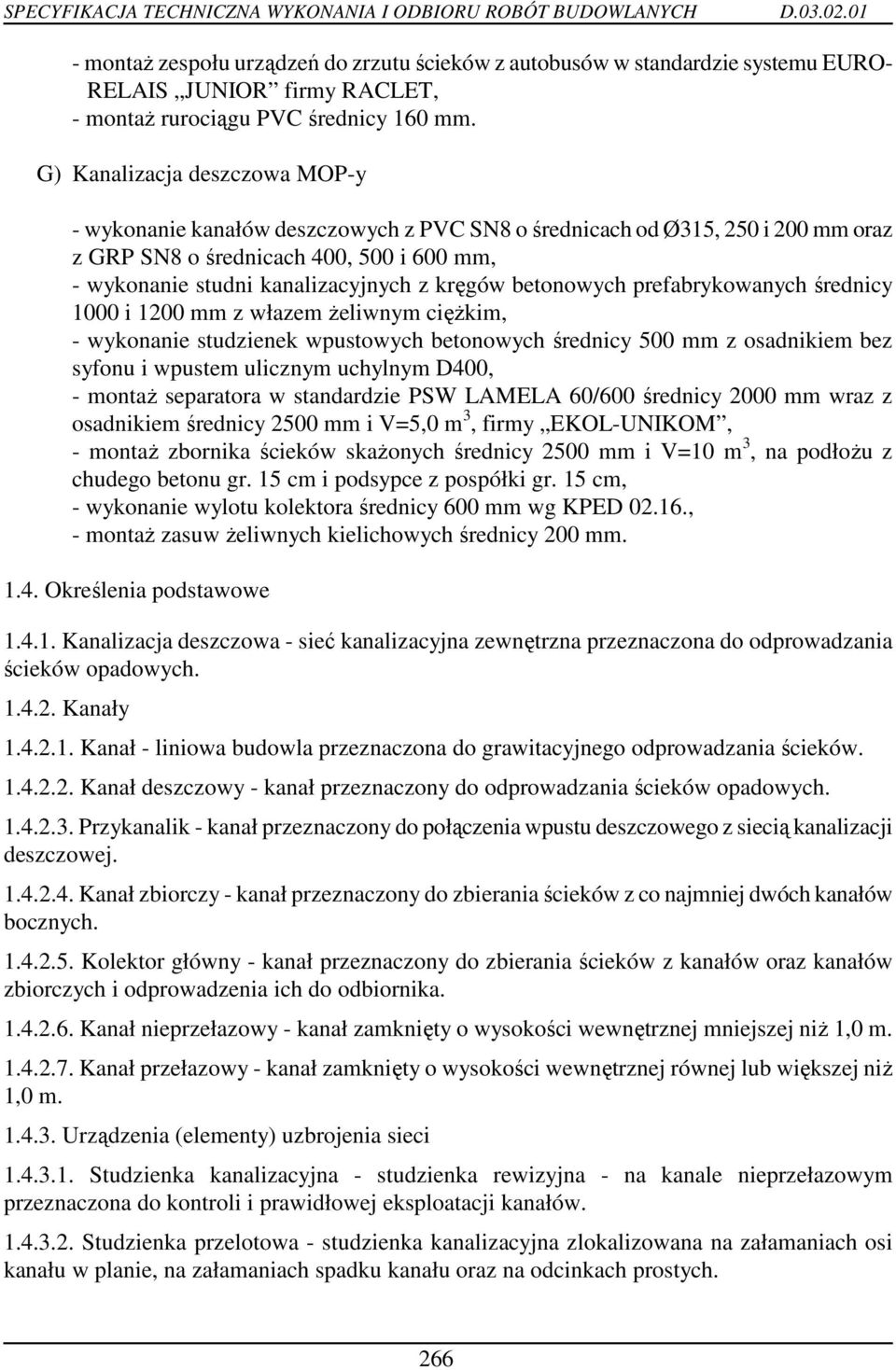

4 - montaŝ zespołu urządzeń do zrzutu ścieków z autobusów w standardzie systemu EURO- RELAIS JUNIOR firmy RACLET, - montaŝ rurociągu PVC średnicy 160 mm. G) Kanalizacja deszczowa MOP-y - wykonanie kanałów deszczowych z PVC SN8 o średnicach od Ø315, 250 i 200 mm oraz z GRP SN8 o średnicach 400, 500 i 600 mm, - wykonanie studni kanalizacyjnych z kręgów betonowych prefabrykowanych średnicy 1000 i 1200 mm z włazem Ŝeliwnym cięŝkim, - wykonanie studzienek wpustowych betonowych średnicy 500 mm z osadnikiem bez syfonu i wpustem ulicznym uchylnym D400, - montaŝ separatora w standardzie PSW LAMELA 60/600 średnicy 2000 mm wraz z osadnikiem średnicy 2500 mm i V=5,0 m 3, firmy EKOL-UNIKOM, - montaŝ zbornika ścieków skaŝonych średnicy 2500 mm i V=10 m 3, na podłoŝu z chudego betonu gr. 15 cm i podsypce z pospółki gr. 15 cm, - wykonanie wylotu kolektora średnicy 600 mm wg KPED , - montaŝ zasuw Ŝeliwnych kielichowych średnicy 200 mm Określenia podstawowe Kanalizacja deszczowa - sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków opadowych Kanały Kanał - liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał deszczowy - kanał przeznaczony do odprowadzania ścieków opadowych Przykanalik - kanał przeznaczony do połączenia wpustu deszczowego z siecią kanalizacji deszczowej Kanał zbiorczy - kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny - kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Kanał nieprzełazowy - kanał zamknięty o wysokości wewnętrznej mniejszej niŝ 1,0 m Kanał przełazowy - kanał zamknięty o wysokości wewnętrznej równej lub większej niŝ 1,0 m Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna - studzienka rewizyjna - na kanale nieprzełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa - studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych. 266

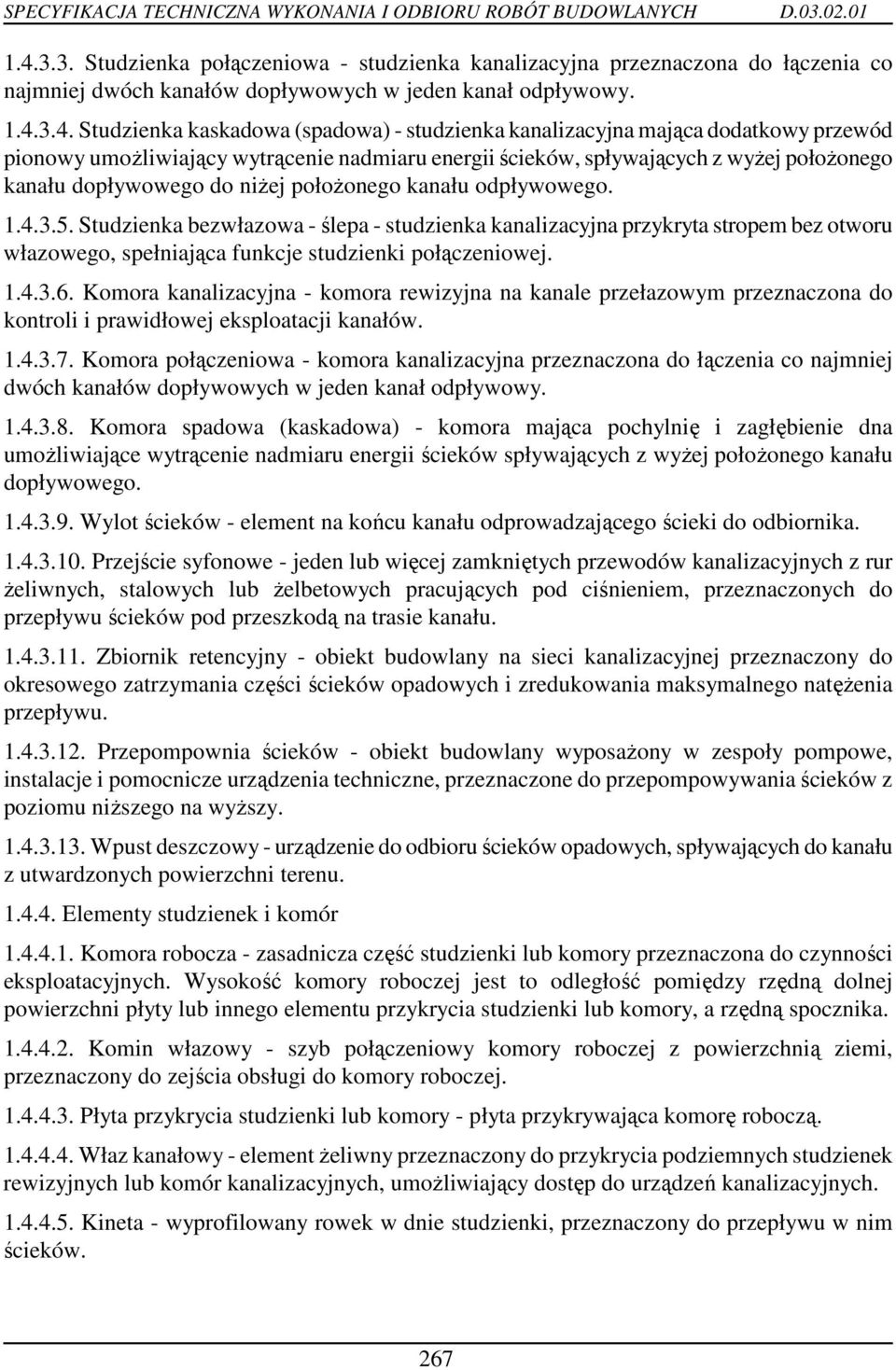

5 Studzienka połączeniowa - studzienka kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Studzienka kaskadowa (spadowa) - studzienka kanalizacyjna mająca dodatkowy przewód pionowy umoŝliwiający wytrącenie nadmiaru energii ścieków, spływających z wyŝej połoŝonego kanału dopływowego do niŝej połoŝonego kanału odpływowego Studzienka bezwłazowa - ślepa - studzienka kanalizacyjna przykryta stropem bez otworu włazowego, spełniająca funkcje studzienki połączeniowej Komora kanalizacyjna - komora rewizyjna na kanale przełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Komora połączeniowa - komora kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Komora spadowa (kaskadowa) - komora mająca pochylnię i zagłębienie dna umoŝliwiające wytrącenie nadmiaru energii ścieków spływających z wyŝej połoŝonego kanału dopływowego Wylot ścieków - element na końcu kanału odprowadzającego ścieki do odbiornika Przejście syfonowe - jeden lub więcej zamkniętych przewodów kanalizacyjnych z rur Ŝeliwnych, stalowych lub Ŝelbetowych pracujących pod ciśnieniem, przeznaczonych do przepływu ścieków pod przeszkodą na trasie kanału Zbiornik retencyjny - obiekt budowlany na sieci kanalizacyjnej przeznaczony do okresowego zatrzymania części ścieków opadowych i zredukowania maksymalnego natęŝenia przepływu Przepompownia ścieków - obiekt budowlany wyposaŝony w zespoły pompowe, instalacje i pomocnicze urządzenia techniczne, przeznaczone do przepompowywania ścieków z poziomu niŝszego na wyŝszy Wpust deszczowy - urządzenie do odbioru ścieków opadowych, spływających do kanału z utwardzonych powierzchni terenu Elementy studzienek i komór Komora robocza - zasadnicza część studzienki lub komory przeznaczona do czynności eksploatacyjnych. Wysokość komory roboczej jest to odległość pomiędzy rzędną dolnej powierzchni płyty lub innego elementu przykrycia studzienki lub komory, a rzędną spocznika Komin włazowy - szyb połączeniowy komory roboczej z powierzchnią ziemi, przeznaczony do zejścia obsługi do komory roboczej Płyta przykrycia studzienki lub komory - płyta przykrywająca komorę roboczą Właz kanałowy - element Ŝeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych lub komór kanalizacyjnych, umoŝliwiający dostęp do urządzeń kanalizacyjnych Kineta - wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków. 267

6 Spocznik - element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót oraz za ich zgodność z Dokumentacja Projektową, ST oraz poleceniami InŜyniera. Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne. 2. Materiały Materiałami stosowanymi przy wykonaniu kanalizacji według zasad niniejszej ST są: 2.1. Rury kanałowe GRP średnicy 400, 500, 600 i 800mm z Ŝywic poliestrowych zbrojonych włóknem szklanym ciągłym i ciętym, łączonych za pomocą wielowargowych łączników ( minimum trzy wargi po kaŝdej ze stron). Rury powinny posiadać wewnętrzną warstwę zbrojoną włóknem szklanym o podwyŝszonej odporności na udarność. Spełnienie powyŝszych parametrów technicznych powinno być potwierdzone w stosownej Aprobacie Technicznej. Parametry rur dotyczących sztywności powinny być potwierdzone przez dostawce zgodnie z Prawem Budowlanym deklaracją zgodności z Normą PN-EN 14364, Aprobatą Techniczną, lub projektem technicznym w przypadku zastosowania wyrobu jednostkowego Rury kanałowe z PCV o jednolitej strukturze ścianki SDR 34, SN 8 średnicy110, 200 i 315 mm. 2.3 Rury kanałowe z PE średnicy 225/8,6 i 180/6,9 mm Rury kamionkowe średnicy 250 mm zgodne z PN-EN Studzienki przelotowe, połączeniowe. komora robocza z kręgów betonowych lub Ŝelbetowych z betonu B45 W8 średnicy 1000, 1200 i 1500 mm wg BN-86/ i KB /7/-81, dolna część komory wykonana monolitycznie z betonu hydrotechnicznego klasy B 25 wg BN-62/ , Ŝelbetowa płyta pokrywowa wg KB /2-69 typ PP-144/60, właz kanałowy Ŝeliwny typu cięŝkiego wg PN-EN-124:2000 z zamkiem zatrzaskowym, stopnie złazowe w otulinie tworzywowej lub ze stali kwasoodpornej OH18N9, zaprawa cementowa klasy B8 wg PN-B łączenie kręgów oraz płyt prefabrykowanych, komin włazowy z kręgów betonowych lub Ŝelbetowych średnicy 0,8 m wg BN-86/

7 2.6.Studnie kanalizacyjne w technologii PP z rur karbowanych średnicy 425 mm, gotową kinetą oraz włazem Ŝeliwnym. 2.7.Studzienki ściekowe uliczne z osadnikiem bez syfonu wpust uchylny D400, kręgi betonowe średnicy 500 mm, wysokości 300 lub 600 mm z betonu wibroprasowanego klasy B45, wodoszczelnego W-8, nasiąkliwość poniŝej 4%, mrozoodporność F-150, pierścień Ŝelbetowy prefabrykowany o średnicy 650 mm, z betonu wibroprasowanego klasy B45 (stal zbrojeniowa ST 0S), płyta Ŝelbetowa prefabrykowana grubości 11 cm, z betonu wibroprasowanego klasy B45 stal zbrojeniowa ST 0S), płyta fundamentowa zbrojna grubości 15 cm z betonu klasy B 15, podsypka z tłucznia lub Ŝwiru grubości 7 cm, cegła kanalizacyjna wg PN-B Studzienki wpustowe z PP średnicy 425 mm bez osadnika z kratką D Studzienki wpustowe (na trójnikach) średnicy 300 mm z kratkami D Przepompownia ścieków sanitarnych w standardzie systemu AWALIFT typ 74/2U firmy COROL wraz z armaturą i wyposaŝeniem Zbiornik ścieków HEK-EN i V=20 m 3 z sygnalizacją poziomu napełnienia firmy LABKO (lub równowaŝny) Zespół urządzeń do zrzutu ścieków z autobusów i wozów campingowych systemu EURO- REALIS JUNIOR firmy RACLET (lub równowaŝny) Separator PSW LAMELA 60/600 średnicy 2000 mm wraz z osadnikiem średnicy 2500 mm i V=5,0 m 3, firmy EKOL-UNIKOM (lub równowaŝny) Zbiornik ścieków deszczowych skaŝonych średnicy 2500 mm i V=10 m 3 firmy EKOL- UNIKOM (lub równowaŝny) Zasuwa Ŝeliwna kielichowa do PVC mm w obudowie teleskopowej i skrzynce ulicznej Izolacja bitizol R+P, R+2P, lepik asfaltowy stosowany na gorąco wg PN-C Materiały do umocnienia wlotów i wylotów: - beton B20, 269

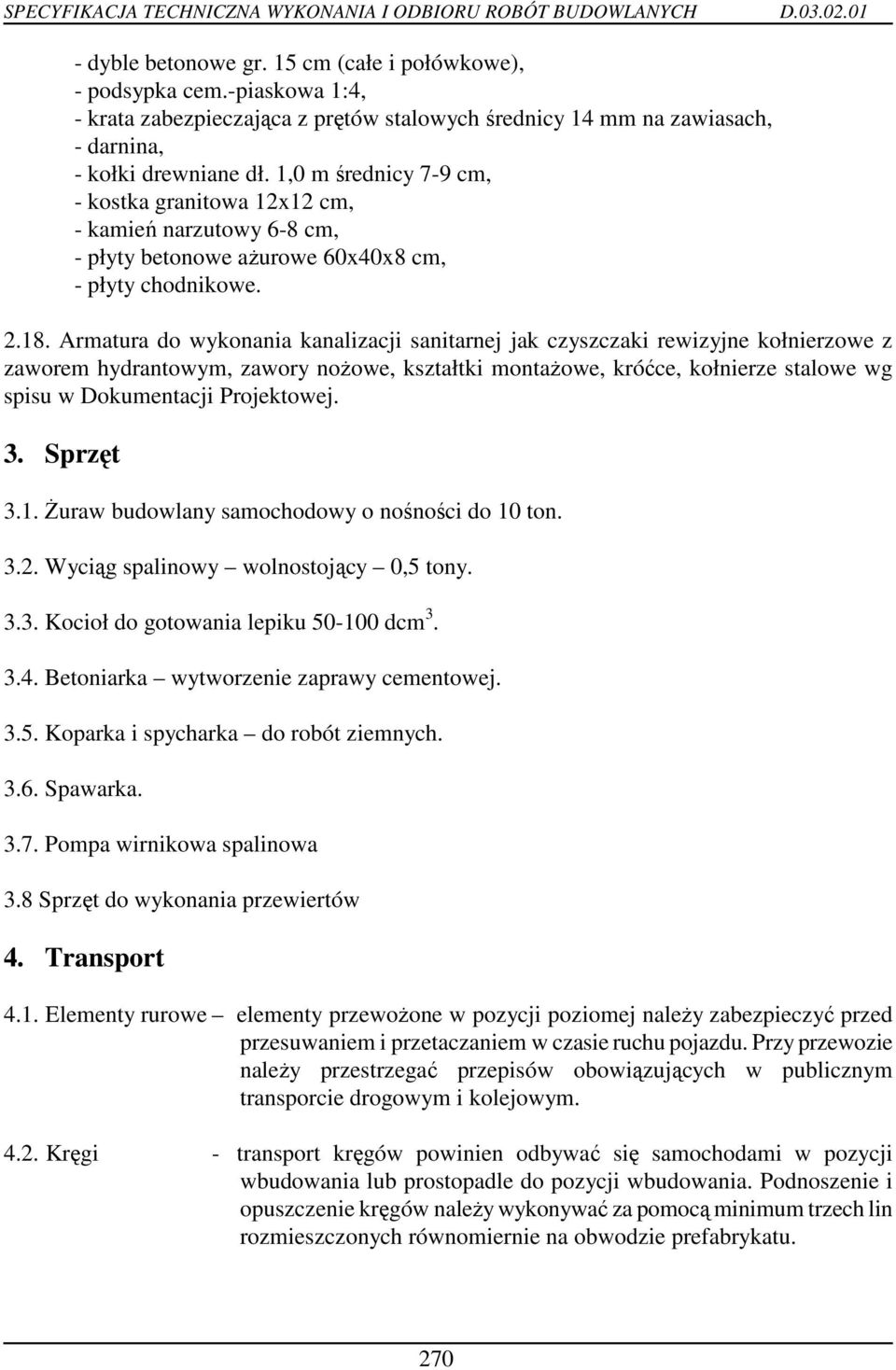

8 - dyble betonowe gr. 15 cm (całe i połówkowe), - podsypka cem.-piaskowa 1:4, - krata zabezpieczająca z prętów stalowych średnicy 14 mm na zawiasach, - darnina, - kołki drewniane dł. 1,0 m średnicy 7-9 cm, - kostka granitowa 12x12 cm, - kamień narzutowy 6-8 cm, - płyty betonowe aŝurowe 60x40x8 cm, - płyty chodnikowe Armatura do wykonania kanalizacji sanitarnej jak czyszczaki rewizyjne kołnierzowe z zaworem hydrantowym, zawory noŝowe, kształtki montaŝowe, króćce, kołnierze stalowe wg spisu w Dokumentacji Projektowej. 3. Sprzęt 3.1. śuraw budowlany samochodowy o nośności do 10 ton Wyciąg spalinowy wolnostojący 0,5 tony Kocioł do gotowania lepiku dcm Betoniarka wytworzenie zaprawy cementowej Koparka i spycharka do robót ziemnych Spawarka Pompa wirnikowa spalinowa 3.8 Sprzęt do wykonania przewiertów 4. Transport 4.1. Elementy rurowe elementy przewoŝone w pozycji poziomej naleŝy zabezpieczyć przed przesuwaniem i przetaczaniem w czasie ruchu pojazdu. Przy przewozie naleŝy przestrzegać przepisów obowiązujących w publicznym transporcie drogowym i kolejowym Kręgi - transport kręgów powinien odbywać się samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Podnoszenie i opuszczenie kręgów naleŝy wykonywać za pomocą minimum trzech lin rozmieszczonych równomiernie na obwodzie prefabrykatu. 270

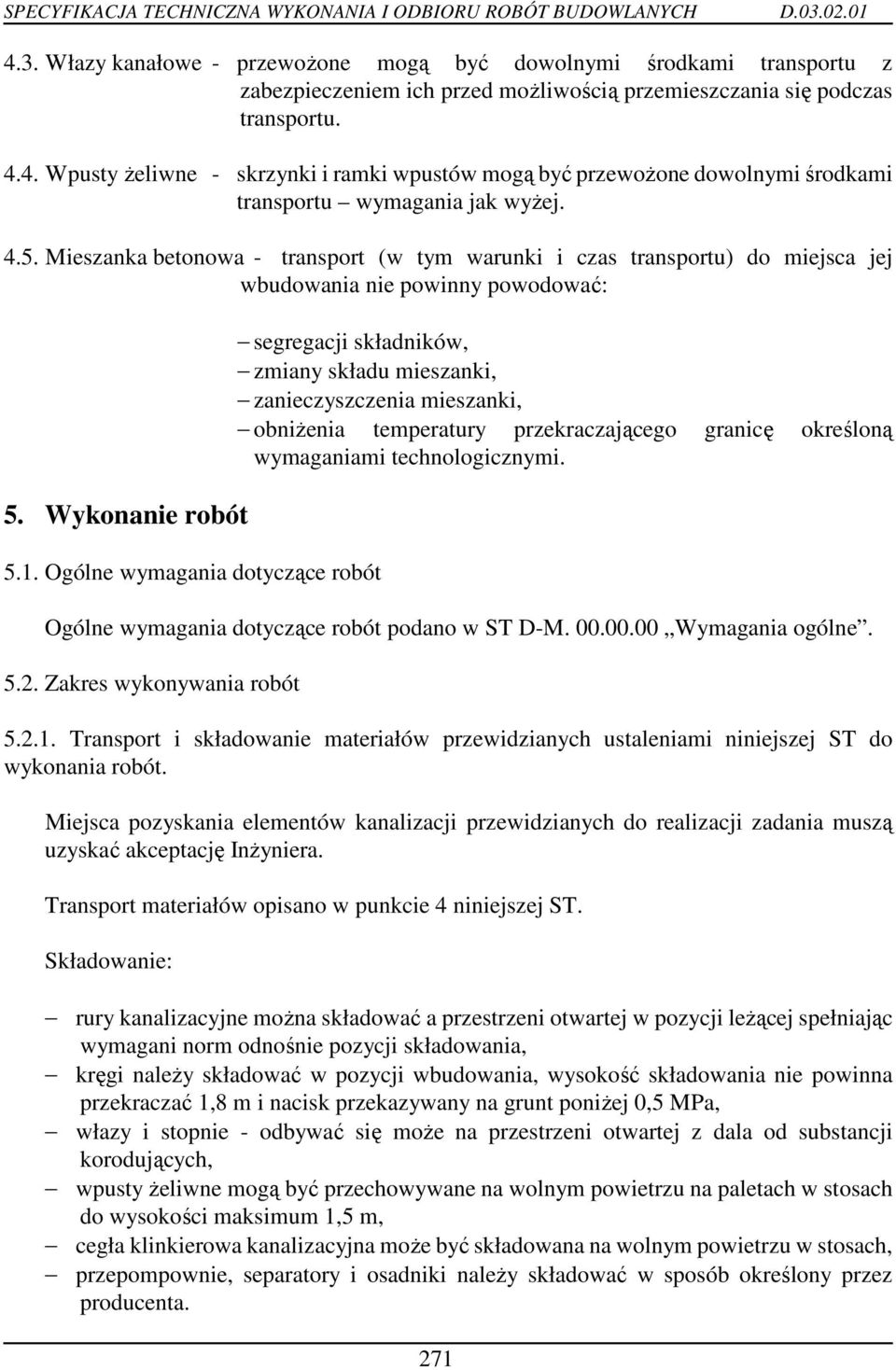

9 4.3. Włazy kanałowe - przewoŝone mogą być dowolnymi środkami transportu z zabezpieczeniem ich przed moŝliwością przemieszczania się podczas transportu Wpusty Ŝeliwne - skrzynki i ramki wpustów mogą być przewoŝone dowolnymi środkami transportu wymagania jak wyŝej Mieszanka betonowa - transport (w tym warunki i czas transportu) do miejsca jej wbudowania nie powinny powodować: 5. Wykonanie robót 5.1. Ogólne wymagania dotyczące robót segregacji składników, zmiany składu mieszanki, zanieczyszczenia mieszanki, obniŝenia temperatury przekraczającego granicę określoną wymaganiami technologicznymi. Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne Zakres wykonywania robót Transport i składowanie materiałów przewidzianych ustaleniami niniejszej ST do wykonania robót. Miejsca pozyskania elementów kanalizacji przewidzianych do realizacji zadania muszą uzyskać akceptację InŜyniera. Transport materiałów opisano w punkcie 4 niniejszej ST. Składowanie: rury kanalizacyjne moŝna składować a przestrzeni otwartej w pozycji leŝącej spełniając wymagani norm odnośnie pozycji składowania, kręgi naleŝy składować w pozycji wbudowania, wysokość składowania nie powinna przekraczać 1,8 m i nacisk przekazywany na grunt poniŝej 0,5 MPa, włazy i stopnie - odbywać się moŝe na przestrzeni otwartej z dala od substancji korodujących, wpusty Ŝeliwne mogą być przechowywane na wolnym powietrzu na paletach w stosach do wysokości maksimum 1,5 m, cegła klinkierowa kanalizacyjna moŝe być składowana na wolnym powietrzu w stosach, przepompownie, separatory i osadniki naleŝy składować w sposób określony przez producenta. 271

10 Wyznaczenie sytuacyjno-wysokościowe miejsc wykonania kanalizacji deszczowej. Projektowana trasa przebiegu powinna być trwale i widocznie oznakować w terenie za pomocą kołków osiowych. NaleŜy ustalić stałe repery Oznakowanie robót prowadzonych w pasie drogowym Oznakowanie robót zgodnie z Instrukcją oznakowania robót prowadzonych w pasie drogowym. W miejscach, gdzie moŝe zachodzić niebezpieczeństwo wypadków, budowę naleŝy prowizorycznie ogrodzić od strony ruchu (a na noc dodatkowo oznaczyć światłami) Wykonanie wykopów pod elementy kanalizacji Wykop naleŝy rozpocząć od najniŝszego punktu budowanego kanału i prowadzić w kierunku przeciwnym do spadku kanału. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w Dokumentacji Projektowej, przy czym dno wykopu wykonanego ręcznie naleŝy pozostawić na poziomie wyŝszym od rzędnej projektowanej o 2 5 cm, a w gruntach nawodnionych o 20 cm. Przy wykopie mechanicznym dno wykopu ustala się na poziomie o 20 cm wyŝszym od projektowanego. Przy wykonywaniu wykopu naleŝy przy udziale InŜyniera sprawdzić czy charakter gruntu odpowiada wykonaniu kanalizacji wg Dokumentacji Projektowej. Wykop naleŝy wykonać o ścianach pionowych, odpowiednio wzmocnionych za pomocą obudowy drewnianej lub metalowej. Napotkanie w obrębie wewnętrznym wykopu przewody i kable naleŝy zabezpieczyć według wymagań uŝytkowników tych urządzeń Wykonanie kanałów W trakcie robót montaŝowych naleŝy przestrzegać obowiązujących Warunków technicznych robót budowlano-montaŝowych cz II. Roboty instalacji sanitarnych i przemysłowych oraz: Warunków technicznych wykonania i odbioru rurociągów tworzyw sztucznych wydanych 1994 r przez Polską Korporację Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji. Do robót montaŝowych przystąpić po starannym ręcznym przygotowaniu podłoŝa, wykonaniu podsypek piaszczystych i ław betonowych na odcinkach kanałów przewidzianych do obetonowania. Szczególną uwagę zwrócić na prawidłowe załoŝenie uszczelek złączy kielichowych, oraz wykonanie uszczelnień przejść przez ściany studzienek. Rurociąg tłoczny ściekowy ułoŝyć w rurze ochronnej centrycznie. Przestrzeń między rurami wypełnić pianką poliuretanową Wykonanie przykanalików 272

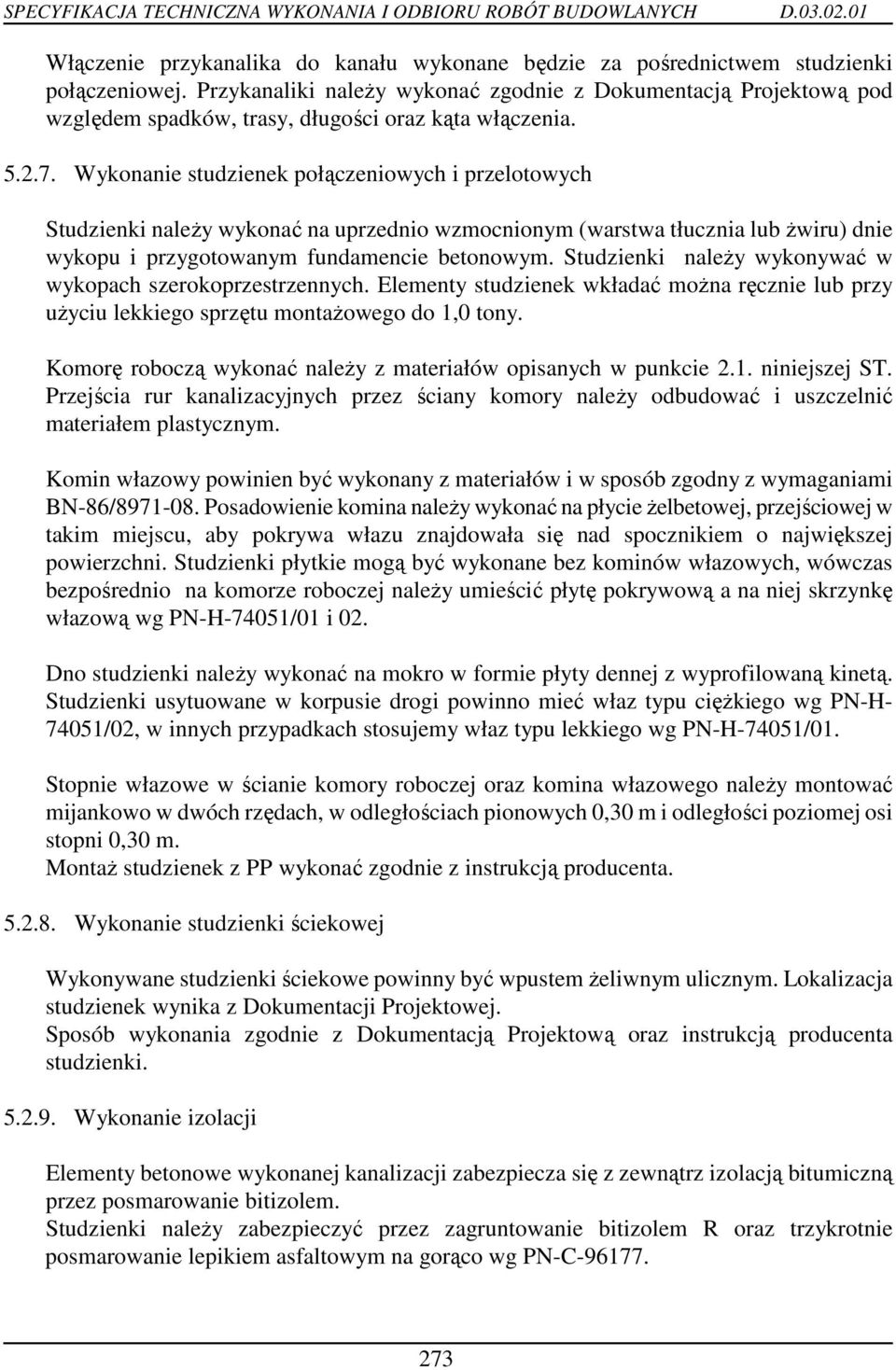

11 Włączenie przykanalika do kanału wykonane będzie za pośrednictwem studzienki połączeniowej. Przykanaliki naleŝy wykonać zgodnie z Dokumentacją Projektową pod względem spadków, trasy, długości oraz kąta włączenia Wykonanie studzienek połączeniowych i przelotowych Studzienki naleŝy wykonać na uprzednio wzmocnionym (warstwa tłucznia lub Ŝwiru) dnie wykopu i przygotowanym fundamencie betonowym. Studzienki naleŝy wykonywać w wykopach szerokoprzestrzennych. Elementy studzienek wkładać moŝna ręcznie lub przy uŝyciu lekkiego sprzętu montaŝowego do 1,0 tony. Komorę roboczą wykonać naleŝy z materiałów opisanych w punkcie 2.1. niniejszej ST. Przejścia rur kanalizacyjnych przez ściany komory naleŝy odbudować i uszczelnić materiałem plastycznym. Komin włazowy powinien być wykonany z materiałów i w sposób zgodny z wymaganiami BN-86/ Posadowienie komina naleŝy wykonać na płycie Ŝelbetowej, przejściowej w takim miejscu, aby pokrywa włazu znajdowała się nad spocznikiem o największej powierzchni. Studzienki płytkie mogą być wykonane bez kominów włazowych, wówczas bezpośrednio na komorze roboczej naleŝy umieścić płytę pokrywową a na niej skrzynkę włazową wg PN-H-74051/01 i 02. Dno studzienki naleŝy wykonać na mokro w formie płyty dennej z wyprofilowaną kinetą. Studzienki usytuowane w korpusie drogi powinno mieć właz typu cięŝkiego wg PN-H /02, w innych przypadkach stosujemy właz typu lekkiego wg PN-H-74051/01. Stopnie włazowe w ścianie komory roboczej oraz komina włazowego naleŝy montować mijankowo w dwóch rzędach, w odległościach pionowych 0,30 m i odległości poziomej osi stopni 0,30 m. MontaŜ studzienek z PP wykonać zgodnie z instrukcją producenta Wykonanie studzienki ściekowej Wykonywane studzienki ściekowe powinny być wpustem Ŝeliwnym ulicznym. Lokalizacja studzienek wynika z Dokumentacji Projektowej. Sposób wykonania zgodnie z Dokumentacją Projektową oraz instrukcją producenta studzienki Wykonanie izolacji Elementy betonowe wykonanej kanalizacji zabezpiecza się z zewnątrz izolacją bitumiczną przez posmarowanie bitizolem. Studzienki naleŝy zabezpieczyć przez zagruntowanie bitizolem R oraz trzykrotnie posmarowanie lepikiem asfaltowym na gorąco wg PN-C

12 Zasypka wykopów Wykonany kanał naleŝy obsypać piaskiem klasy I (piaski grube i średnie dobrze uziarnione). Obsypkę ochronną naleŝy wykonać do wysokości 30 cm powyŝej wierzchu rury. Wskaźnik zagęszczenia obsypki Is według próby Proctora wynosi 92%. PowyŜej zasypkę prowadzić gruntem rodzimym warstwami z zagęszczeniem dla uzyskania wskaźnika zagęszczenia Wz=1, MontaŜ przepompowni, separatorów, osadników, zbiorników ścieków urządzenia do zrzutu ścieków z autobusów MontaŜu powyŝszych urządzeń naleŝy dokonać zgodnie z instrukcją montaŝu i pod nadzorem Producenta urządzenia. 6. Kontrola jakości robót Ogólne zasady kontroli kontroli jakości robót podano w ST D-M Wymagania ogólne Badania materiałów uŝytych do budowy kanalizacji deszczowej Badanie to następuje poprzez porównanie cech materiałów z wymaganiami dokumentacji projektowej, ST i odpowiednich norm materiałowych podanych w punkcie 2 niniejszej ST Kontroli jakości robót naleŝy dokonać wg PN-B Kontrola jakości wykonanych robót w szczególności dotyczy zgodności wykonania kanalizacji z Dokumentacją Projektową. 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne. Jednostkami obmiaru robót są: - m (metr) ułoŝonej rury kanalizacyjnej, - sztuka studzienki wpustowej, kanalizacyjnej, umocnienia wylotu kolektora i przykanalika., montaŝu przepompowni, separatora, zbiornika ścieków i urządzenia do zrzutu ścieków. 8. Odbiór robót Ogólne zasady odbioru robót podane są w ST D-M Wymagania ogólne Odbioru robót naleŝy dokonać zgodnie z PN-B

13 8.2. Odbiór pogwarancyjny powinien być dokonany po rocznej eksploatacji kanalizacji deszczowej. Uprawnienia z tytułu rękojmi za wady fizyczne wygasają po upływie 3 lat. 9. Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST D-M Wymagania ogólne. Cena wykonania robót obejmuje: - zakup transport i składowanie materiałów niezbędnych do wykonania robót, - oznakowanie robót prowadzonych w pasie drogowym, - wyznaczenie sytuacyjno-wysokościowe miejsc wykonania poszczególnych elementów kanalizacji, - rozbiórka istn. elementów kanalizacji, - wykonanie wykopów, - przygotowanie podłoŝa, - odwodnienie wykopów, - wykonanie fundamentów z ustawieniem i rozebraniem deskowania oraz pielęgnacja betonu, - wykonanie kanałów, - wykonanie przykanalików, - wykonanie studzienek połączeniowych, przelotowych, czyszczakowych, - wykonanie studzienek ściekowych, - wykonanie wylotów kanałów do rowu, - wykonanie wlotów do studni kanalizacyjnej, - wykonanie izolacji, - wykonanie próby szczelności kanałów, - zasypanie kanalizacji, - montaŝ przepompowni ścieków, - montaŝ separatorów z osadnikami, - montaŝ zbiorników na ścieki, - montaŝ urządzenia do zrzutu ścieków z autobusów, - wykonanie detali pokazanych na Rysunkach a nie wymienionych w ST, - załadunek i odtransportowanie gruzu i materiału rozbiórkowego na składowisko Wykonawcy wraz z jego utylizacją, - załadunek i odtransportowanie nadmiaru gruntu z wykopów na składowisko Wykonawcy wraz z jego utylizacją, - uporządkowanie miejsc prowadzonych robót, - przeprowadzenie badań i pomiarów. 10. Przepisy związane 275

14 PN-B PN-B PN-B BN-83/ BN-86/ PN-H PN-B PN-H-74080/01 PN-H-74080/01 Sieć kanalizacyjna zewnętrzna. Obiekty i elementy wyposaŝenia. Terminologia. Kanalizacja/ Przewody kanalizacyjne. Wymagania i badania przy odbiorze. Kanalizacja. Studzienki kanalizacyjne. Rury i kształtki bezciśnieniowe. Ogólne wymagania i badania. Prefabrykaty budowlane z betonu. Kręgi betonowe i Ŝelbetowe. Stopnie Ŝeliwne do studzienek kontrolnych. Zaprawy budowlane zwykłe. Skrzynki Ŝeliwne wpustów deszczowych. Wymagania i badania. Skrzynki Ŝeliwne wpustów deszczowych. Wymagania i badania. PN-H-74080/04 Skrzynki Ŝeliwne wpustów deszczowych. Klasa C. BN-83/ PN-C PN-B PN-B PN-C PN-EN 124:2000 PN-EN 295:2002 Rury bezciśnieniowe. Rury betonowe i Ŝelbetowe. Lepik asfaltowy bez wypełniaczy stosowany na gorąco. Cegła pełna wypalana z gliny kanalizacyjna. Beton zwykły Rury z nieplastyfikowanego polichlorku winylu. Zakończenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego. Rury i kształtki kamionkowe i ich połączenia w sieci drenaŝowej i kanalizacyjnej KB (1) Studzienki ściekowe do odwodnienia dróg 1983 r. KB (6) Kręgi betonowe średnicy 50 cm, wysokości 30 lub 60 cm. Warunki techniczne i odbioru rurociągów z tworzyw wydane w 1994r przez Polską Korporację techniki Sanitarnej, grzewczej, Gazowej i Kliamtyzacji. 276

15 Instrukcje producentów materiałów i urządzeń. Aprobata Techniczna 277
