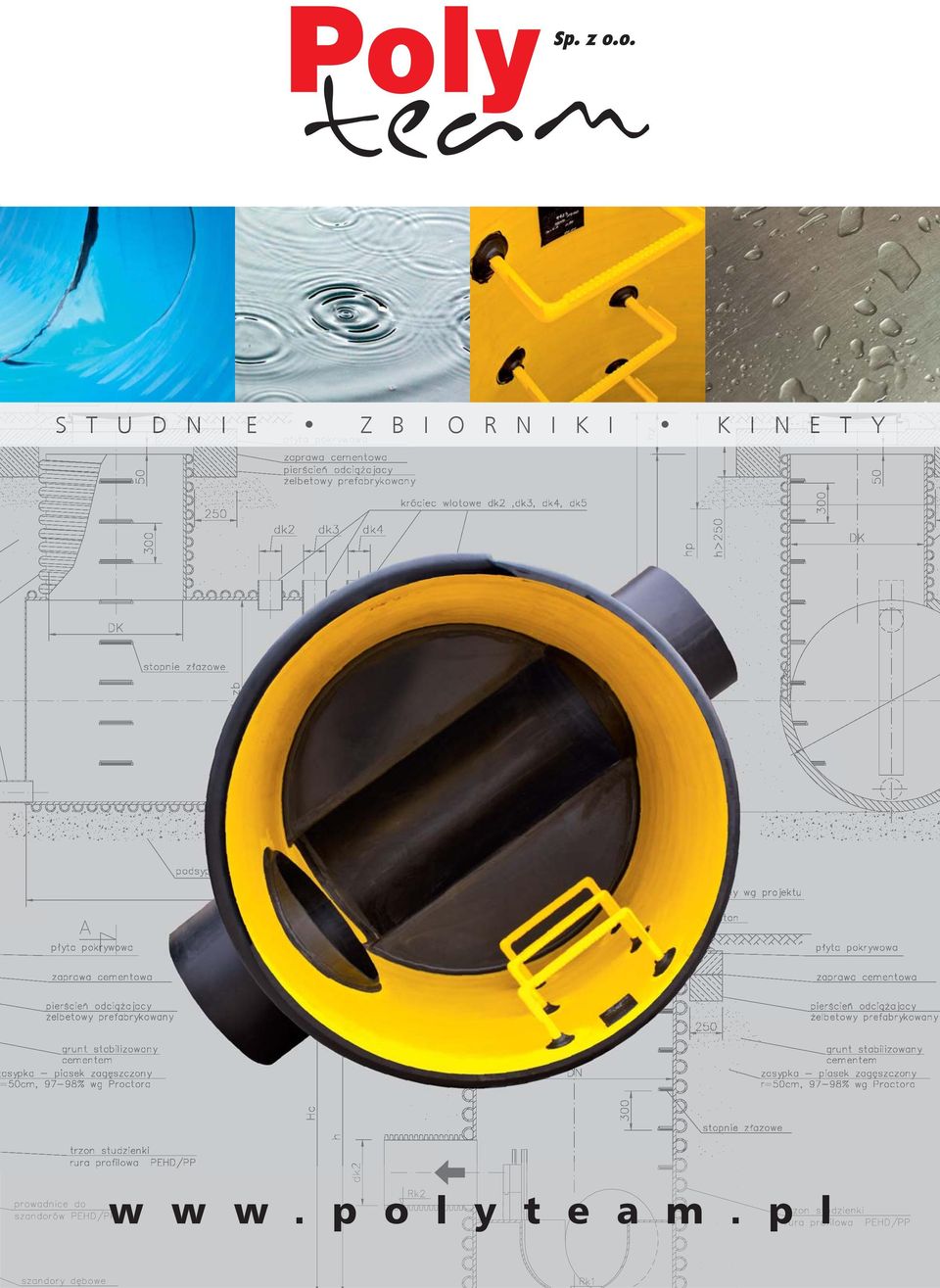

1 S T U D N I E Z B I O R N I K I K I N E T Y w w w. p o l y t e a m. p l

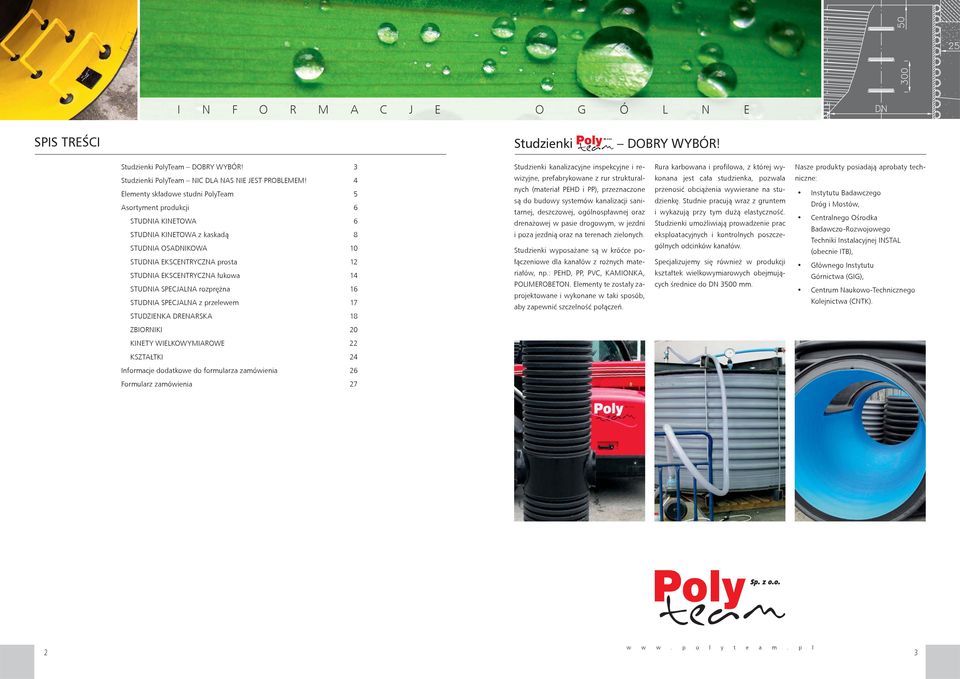

2 I N F O R M A C J E O G Ó L N E SPIS TREŚCI Studzienki DOBRY WYBÓR! Studzienki PolyTeam DOBRY WYBÓR! 3 Studzienki PolyTeam NIC DLA NAS NIE JEST PROBLEMEM! 4 Elementy składowe studni PolyTeam 5 Asortyment produkcji 6 STUDNIA KINETOWA 6 STUDNIA KINETOWA z kaskadą 8 STUDNIA OSADNIKOWA 10 STUDNIA EKSCENTRYCZNA prosta 12 STUDNIA EKSCENTRYCZNA łukowa 14 STUDNIA SPECJALNA rozprężna 16 STUDNIA SPECJALNA z przelewem 17 STUDZIENKA DRENARSKA 18 Studzienki kanalizacyjne inspekcyjne i rewizyjne, prefabrykowane z rur strukturalnych (materiał PEHD i PP), przeznaczone są do budowy systemów kanalizacji sanitarnej, deszczowej, ogólnospławnej oraz drenażowej w pasie drogowym, w jezdni i poza jezdnią oraz na terenach zielonych. Studzienki wyposażane są w króćce połączeniowe dla kanałów z rożnych materiałów, np.: PEHD, PP, PVC, KAMIONKA, POLIMEROBETON. Elementy te zostały zaprojektowane i wykonane w taki sposób, aby zapewnić szczelność połączeń. Rura karbowana i profilowa, z której wykonana jest cała studzienka, pozwala przenosić obciążenia wywierane na studzienkę. Studnie pracują wraz z gruntem i wykazują przy tym dużą elastyczność. Studzienki umożliwiają prowadzenie prac eksploatacyjnych i kontrolnych poszczególnych odcinków kanałów. Specjalizujemy się również w produkcji kształtek wielkowymiarowych obejmujących średnice do DN 3500 mm. Nasze produkty posiadają aprobaty techniczne: Instytutu Badawczego Dróg i Mostów, Centralnego Ośrodka Badawczo-Rozwojowego Techniki Instalacyjnej INSTAL (obecnie ITB), Głównego Instytutu Górnictwa (GIG), Centrum Naukowo-Technicznego Kolejnictwa (CNTK). ZBIORNIKI 20 KINETY WIELKOWYMIAROWE 22 KSZTAŁTKI 24 Informacje dodatkowe do formularza zamówienia 26 Formularz zamówienia 27 w w w. p o l y t e a m. p l 2 3

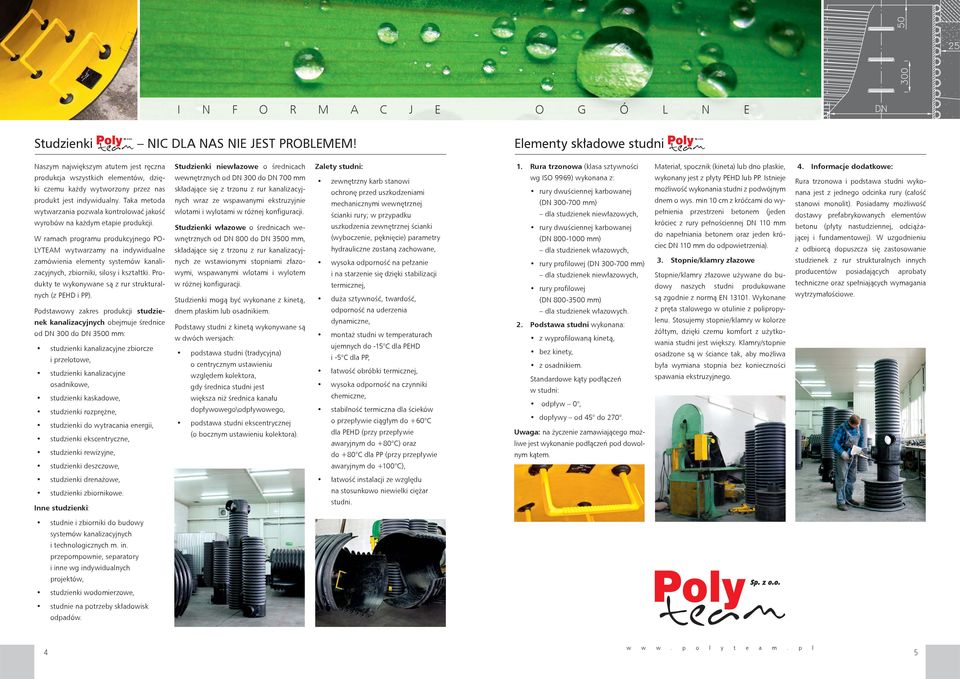

3 I N F O R M A C J E O G Ó L N E Studzienki NIC DLA NAS NIE JEST PROBLEMEM! Elementy składowe studni Naszym największym atutem jest ręczna produkcja wszystkich elementów, dzięki czemu każdy wytworzony przez nas produkt jest indywidualny. Taka metoda wytwarzania pozwala kontrolować jakość wyrobów na każdym etapie produkcji. W ramach programu produkcyjnego PO- LYTEAM wytwarzamy na indywidualne zamówienia elementy systemów kanalizacyjnych, zbiorniki, silosy i kształtki. Produkty te wykonywane są z rur strukturalnych (z PEHD i PP). Podstawowy zakres produkcji studzienek kanalizacyjnych obejmuje średnice od DN 300 do DN 3500 mm: studzienki kanalizacyjne zbiorcze i przelotowe, studzienki kanalizacyjne osadnikowe, studzienki kaskadowe, studzienki rozprężne, studzienki do wytracania energii, studzienki ekscentryczne, studzienki rewizyjne, studzienki deszczowe, Studzienki niewłazowe o średnicach wewnętrznych od DN 300 do DN 700 mm składające się z trzonu z rur kanalizacyjnych wraz ze wspawanymi ekstruzyjnie wlotami i wylotami w różnej konfiguracji. Studzienki włazowe o średnicach wewnętrznych od DN 800 do DN 3500 mm, składające się z trzonu z rur kanalizacyjnych ze wstawionymi stopniami złazowymi, wspawanymi wlotami i wylotem w różnej konfiguracji. Studzienki mogą być wykonane z kinetą, dnem płaskim lub osadnikiem. Podstawy studni z kinetą wykonywane są w dwóch wersjach: podstawa studni (tradycyjna) o centrycznym ustawieniu względem kolektora, gdy średnica studni jest większa niż średnica kanału dopływowego\odpływowego, podstawa studni ekscentrycznej (o bocznym ustawieniu kolektora). Zalety studni: zewnętrzny karb stanowi ochronę przed uszkodzeniami mechanicznymi wewnętrznej ścianki rury; w przypadku uszkodzenia zewnętrznej ścianki (wyboczenie, pęknięcie) parametry hydrauliczne zostaną zachowane, wysoka odporność na pełzanie i na starzenie się dzięki stabilizacji termicznej, duża sztywność, twardość, odporność na uderzenia dynamiczne, montaż studni w temperaturach ujemnych do -15 C dla PEHD i -5 C dla PP, łatwość obróbki termicznej, wysoka odporność na czynniki chemiczne, stabilność termiczna dla ścieków o przepływie ciągłym do +60 C dla PEHD (przy przepływie awaryjnym do +80 C) oraz do +80 C dla PP (przy przepływie awaryjnym do +100 C), 1. Rura trzonowa (klasa sztywności wg ISO 9969) wykonana z: rury dwuściennej karbowanej (DN mm) dla studzienek niewłazowych, rury dwuściennej karbowanej (DN mm) dla studzienek włazowych, rury profilowej (DN mm) dla studzienek niewłazowych, rury profilowej (DN mm) dla studzienek włazowych. 2. Podstawa studni wykonana: z wyprofilowaną kinetą, bez kinety, z osadnikiem. Standardowe kąty podłączeń w studni: odpływ 0, dopływy od 45 do 270. Uwaga: na życzenie zamawiającego możliwe jest wykonanie podłączeń pod dowolnym kątem. Materiał, spocznik (kineta) lub dno płaskie, wykonany jest z płyty PEHD lub PP. Istnieje możliwość wykonania studni z podwójnym dnem o wys. min 10 cm z króćcami do wypełnienia przestrzeni betonem (jeden króciec z rury pełnościennej DN 110 mm do napełniania betonem oraz jeden króciec DN 110 mm do odpowietrzenia). 3. Stopnie/klamry złazowe Stopnie/klamry złazowe używane do budowy naszych studni produkowane są zgodnie z normą EN Wykonane z pręta stalowego w otulinie z polipropylenu. Stosujemy stopnie/klamry w kolorze żółtym, dzięki czemu komfort z użytkowania studni jest większy. Klamry/stopnie osadzone są w ściance tak, aby możliwa była wymiana stopnia bez konieczności spawania ekstruzyjnego. 4. Informacje dodatkowe: Rura trzonowa i podstawa studni wykonana jest z jednego odcinka rury (całość stanowi monolit). Posiadamy możliwość dostawy prefabrykowanych elementów betonu (płyty nastudziennej, odciążającej i fundamentowej). W uzgodnieniu z odbiorcą dopuszcza się zastosowanie studzienek z rur strukturalnych innych producentów posiadających aprobaty techniczne oraz spełniających wymagania wytrzymałościowe. studzienki drenażowe, studzienki zbiornikowe. Inne studzienki: łatwość instalacji ze względu na stosunkowo niewielki ciężar studni. studnie i zbiorniki do budowy systemów kanalizacyjnych i technologicznych m. in. przepompownie, separatory i inne wg indywidualnych projektów, studzienki wodomierzowe, studnie na potrzeby składowisk odpadów. w w w. p o l y t e a m. p l 4 5

4 S T U D N I E STUDNIA KINETOWA Studnia kinetowa przelot DN 800 mm Studnia kinetowa dla rur kamionkowych Studnia kinetowa dla rur PEHD Studnia kinetowa kineta z dopływem bocznym 100 Studnia kinetowa kineta, przelot DN 400 mm z dwoma dolotami Studnia kinetowa kineta z trzema dolotami Studnie kinetowe stosowane są głównie do budowy kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 300 do DN 3500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Kineta studni produkowana jest z rur i płyt z PEHD lub PP. Studnia może opcjonalnie posiadać podwójne dno, powstaje wówczas przestrzeń do wypełnienia betonem ( komora balastowa ). Króćce umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA czy POLIMEROBETON, pozwalają na wykorzystywanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 6 w w w. p o l y t e a m. p l 7

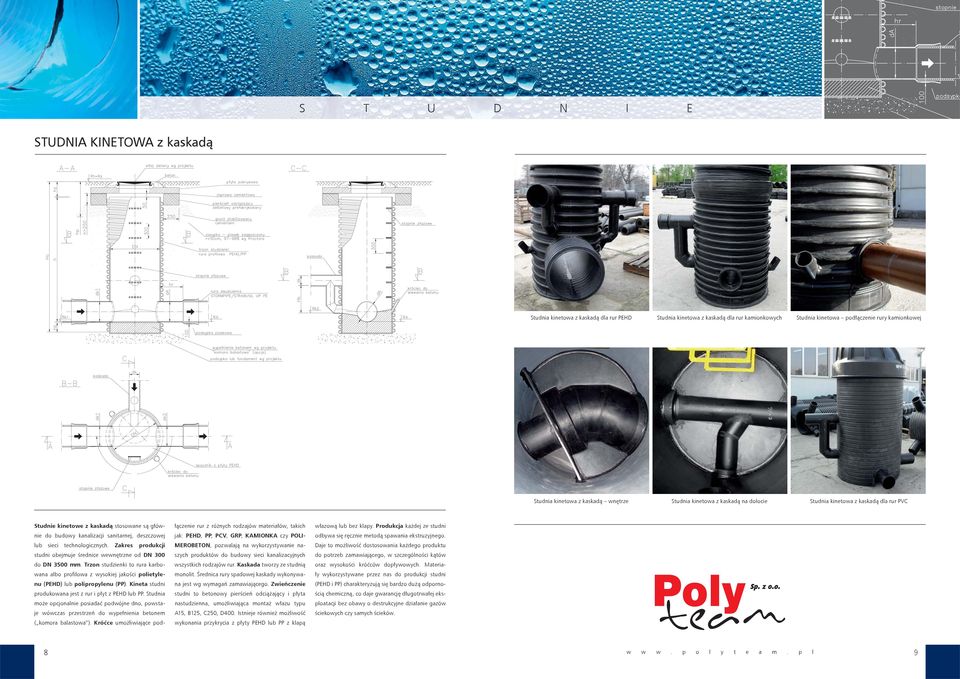

5 S T U D N I E STUDNIA KINETOWA z kaskadą Studnia kinetowa z kaskadą dla rur PEHD Studnia kinetowa z kaskadą dla rur kamionkowych Studnia kinetowa podłączenie rury kamionkowej Studnia kinetowa z kaskadą wnętrze Studnia kinetowa z kaskadą na dolocie Studnia kinetowa z kaskadą dla rur PVC Studnie kinetowe z kaskadą stosowane są głównie do budowy kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 300 do DN 3500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Kineta studni produkowana jest z rur i płyt z PEHD lub PP. Studnia może opcjonalnie posiadać podwójne dno, powstaje wówczas przestrzeń do wypełnienia betonem ( komora balastowa ). Króćce umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA czy POLI- MEROBETON, pozwalają na wykorzystywanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Kaskada tworzy ze studnią monolit. Średnica rury spadowej kaskady wykonywana jest wg wymagań zamawiającego. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 8 w w w. p o l y t e a m. p l 9

6 S T U D N I E STUDNIA OSADNIKOWA Studnia osadnikowa dla rur z PEHD Studnia osadnikowa z przepadem Studnia osadnikowa klamry złazowe Studnia osadnikowa DN 400 mm przelotowa Studnia osadnikowa z dwoma dolotami Studnia osadnikowa osadnik Studnie osadnikowe stosowane są głównie do budowy kanalizacji deszczowej jako studnie na sieci, jak również do budowy wpustów deszczowych, systemów drenarskich lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 300 do DN 3500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Dno studni produkowane jest z płyty z PEHD lub PP. Studnia może opcjonalnie posiadać podwójne dno, powstaje wówczas przestrzeń do wypełnienia betonem ( komora balastowa ). Króćce umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA czy POLIMEROBETON, pozwalają na wykorzystywanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 10 w w w. p o l y t e a m. p l 11

7 S T U D N I E STUDNIA EKSCENTRYCZNA prosta Studnia ekscentryczna prosta Studnia ekscentryczna prosta wnętrze Studnia ekscentryczna prosta z kaskadą Studnia ekscentryczna prosta przelot DN 800 mm, komin DN 1000 mm Studnia ekscentryczna prosta z kaskadą Studnia ekscentryczna prosta kaskada Studnie ekscentryczne proste stosowane są głównie do budowy kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 800 do DN 1500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Przelot studni to rura wielkośrednicowa od 800 do 3500 mm z PEHD lub PP. Studnia może posiadać dodatkowe króćce dopływowe umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA, co pozwala na wykorzystanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Możliwa jest również kaskada, tworząca wraz ze studnią jednolity element. Średnica rury spadowej kaskady wykonywana jest wg wymagań zamawiającego. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 12 w w w. p o l y t e a m. p l 13

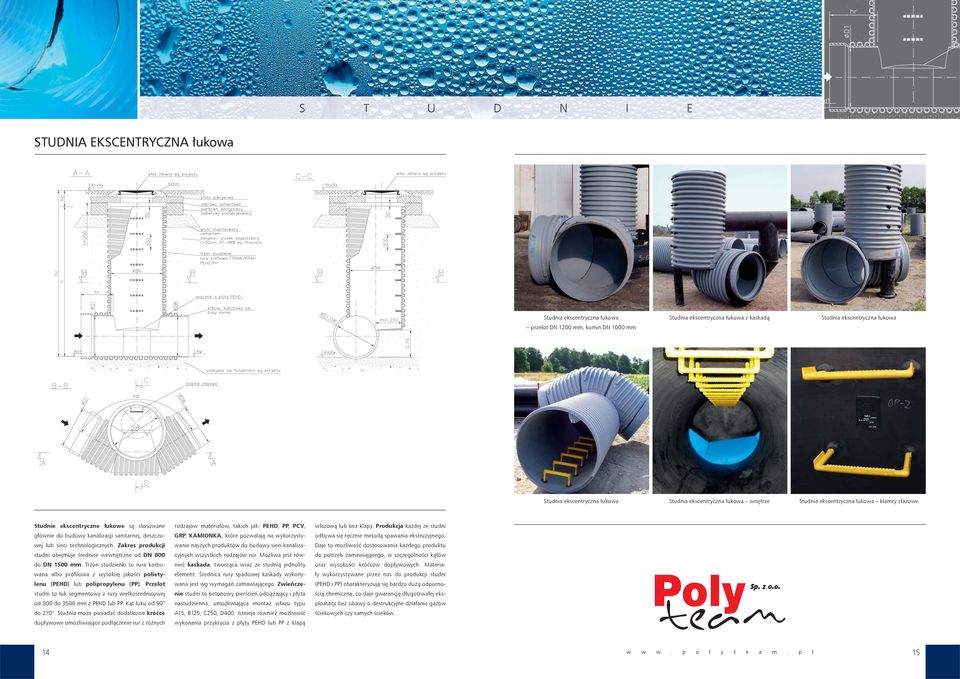

8 S T U D N I E STUDNIA EKSCENTRYCZNA łukowa Studnia ekscentryczna łukowa przelot DN 1200 mm, komin DN 1000 mm Studnia ekscentryczna łukowa z kaskadą Studnia ekscentryczna łukowa Studnia ekscentryczna łukowa Studnia ekscentryczna łukowa wnętrze Studnia ekscentryczna łukowa klamry złazowe Studnie ekscentryczne łukowe są stosowane głównie do budowy kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 800 do DN 1500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Przelot studni to łuk segmentowy z rury wielkośrednicowej od 800 do 3500 mm z PEHD lub PP. Kąt łuku od 90 do 270. Studnia może posiadać dodatkowe króćce dopływowe umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA, które pozwalają na wykorzystywanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Możliwa jest również kaskada, tworząca wraz ze studnią jednolity element. Średnica rury spadowej kaskady wykonywana jest wg wymagań zamawiającego. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 14 w w w. p o l y t e a m. p l 15

9 S T U D N I E S P E C J A L N E STUDNIA rozprężna STUDNIA z przelewem Studnia rozprężna Studnia rozprężna lejek Studnie specjalne (rozprężne, przelewowe, do wytracania energii) stosowane są głównie do budowy kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 300 do DN 3500 mm. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Kineta studni produkowana jest z rur i płyt z PEHD lub PP. Studnia może opcjonalnie posiadać podwójne dno, powstaje wówczas przestrzeń do wypełnienia betonem ( komora balastowa ). Króćce umożliwiające podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA czy POLIME- ROBETON, pozwalają na wykorzystywanie naszych produktów do budowy sieci kanalizacyjnych wszystkich rodzajów rur. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 16 w w w. p o l y t e a m. p l 17

10 S T U D Z I E N K I STUDZIENKA DRENARSKA Studzienka drenarska Studzienka drenarska kineta Studzienka drenarska dla rur PEHD Studzienka drenarska końcowa Studzienka drenarska wnętrze Studzienka drenarska z dolotami na różnych poziomach Studzienki drenarskie stosowane są do budowy systemów drenarskich. Zakres produkcji studni obejmuje średnice wewnętrzne od DN 300 do DN 1600 mm jako studnie chłonne. Trzon studzienki to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Dno może być wykonane jako płaskie lub kinetowe. Produkowane jest z rur i płyty z PEHD lub PP. Króćce umożliwiające podłączenie rur drenarskich wytwarzane jest z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, ceramika. Zwieńczenie studni to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdej ze studni odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, w szczególności kątów oraz wysokości króćców dopływowych. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 18 w w w. p o l y t e a m. p l 19

11 Z B I O R N I K I ZBIORNIKI Zbiornik z kinetą Zbiornik pionowy z oknem Zbiornik komin złazowy Zbiornik poziomy dwukomorowy Zbiornik poziomy Zbiornik kineta Zbiorniki pionowe, poziome, podziemne i nadziemne. Stosowane są jako retencyjne, ściekowe lub do chemikaliów. Zakres produkcji zbiorników obejmuje średnice wewnętrzne od DN 800 do DN 3500 mm. Trzon zbiornika to rura karbowana albo profilowa z wysokiej jakości polietylenu (PEHD) lub polipropylenu (PP). Komin złazowy instalowany centrycznie lub ekscentrycznie, wykonany jest z rur PEHD lub PP i wyposażony w stopnie złazowe lub drabinkę. Średnica komina złazowego zaczyna się od DN 800 mm. Króćce dopływowe i odpływowe umożliwiają podłączenie rur z różnych rodzajów materiałów, takich jak: PEHD, PP, PCV, GRP, KAMIONKA czy POLIMEROBETON. Zwieńczenie kominów to betonowy pierścień odciążający i płyta nastudzienna, umożliwiająca montaż włazu typu A15, B125, C250, D400. Istnieje również możliwość wykonania przykrycia z płyty PEHD lub PP z klapą włazową lub bez klapy. Produkcja każdego zbiornika odbywa się ręcznie metodą spawania ekstruzyjnego. Daje to możliwość dostosowania każdego produktu do potrzeb zamawiającego, np.: wykonanie kinety w zbiorniku, przelewów, grodzi oraz innego wyposażenia, jakie zostało zawarte w projekcie. Materiały wykorzystywane przez nas do produkcji studni (PEHD i PP) charakteryzują się bardzo dużą odpornością chemiczną, co daje gwarancję długotrwałej eksploatacji bez obawy o destrukcyjne działanie gazów ściekowych czy samych ścieków. 20 w w w. p o l y t e a m. p l 21

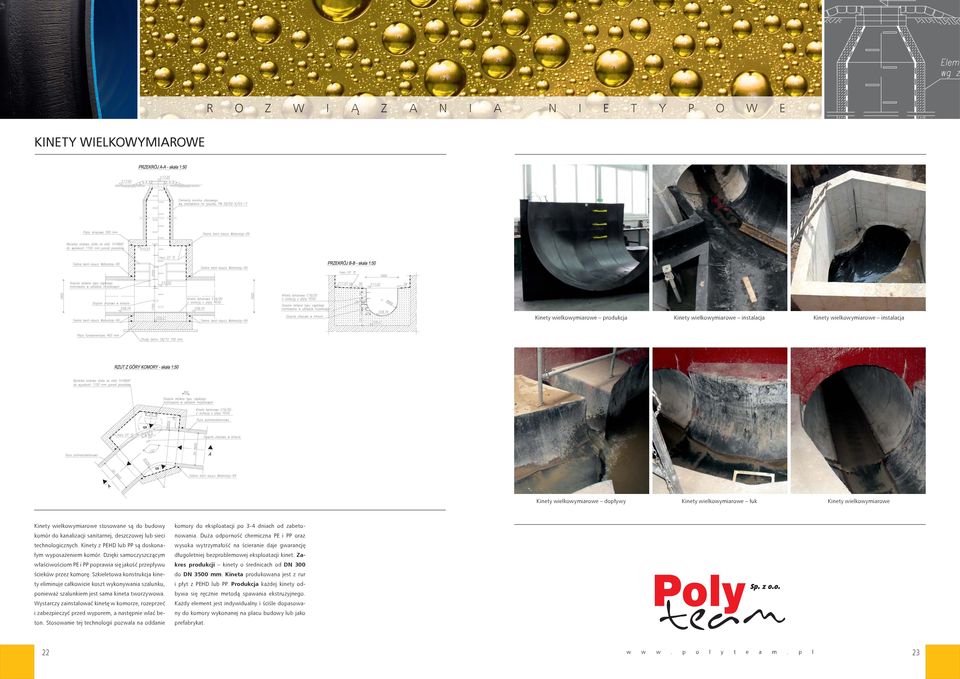

12 R O Z W I Ą Z A N I A N I E T Y P O W E KINETY WIELKOWYMIAROWE Kinety wielkowymiarowe produkcja Kinety wielkowymiarowe instalacja Kinety wielkowymiarowe instalacja Kinety wielkowymiarowe dopływy Kinety wielkowymiarowe łuk Kinety wielkowymiarowe Kinety wielkowymiarowe stosowane są do budowy komór do kanalizacji sanitarnej, deszczowej lub sieci technologicznych. Kinety z PEHD lub PP są doskonałym wyposażeniem komór. Dzięki samoczyszczącym właściwościom PE i PP poprawia się jakość przepływu ścieków przez komorę. Szkieletowa konstrukcja kinety eliminuje całkowicie koszt wykonywania szalunku, ponieważ szalunkiem jest sama kineta tworzywowa. Wystarczy zainstalować kinetę w komorze, rozeprzeć i zabezpieczyć przed wyporem, a następnie wlać beton. Stosowanie tej technologii pozwala na oddanie komory do eksploatacji po 3-4 dniach od zabetonowania. Duża odporność chemiczna PE i PP oraz wysoka wytrzymałość na ścieranie daje gwarancję długoletniej bezproblemowej eksploatacji kinet. Zakres produkcji kinety o średnicach od DN 300 do DN 3500 mm. Kineta produkowana jest z rur i płyt z PEHD lub PP. Produkcja każdej kinety odbywa się ręcznie metodą spawania ekstruzyjnego. Każdy element jest indywidualny i ściśle dopasowany do komory wykonanej na placu budowy lub jako prefabrykat. 22 w w w. p o l y t e a m. p l 23

13 K S Z T A Ł T K I KSZTAŁTKI Nazwa wyrobu Rozmiar Średnica wewnętrzna DN [mm] Zaślepki Średnica wewnętrzna DN [mm] Kolana 45 / Przelot DN [mm] Trójniki 45 Dolot DN [mm] Trójnik Czwórnik Kolana Przelot DN [mm] Trójniki 90 Dolot DN [mm] Czwórnik redukcyjny Redukcja niecentryczna Kolana stojące 45, Kolana oraz trójniki dostarczane są z końcami bosymi lub z mufami na dolotach i bosym końcu na wylocie. Kształtki wyższych średnic wyceniane i wykonywane są na indywidualne zamówienie. Specjalizujemy się również w produkcji kształtek wielkowymiarowych obejmujących średnice do DN 3500 mm. Wytwarzamy m.in.: łuki segmentowe, redukcje symetryczne i asymetryczne, trójniki i czwórniki równo- -przepływowe i redukcyjne, przejścia szczelne do studni i zbiorników betonowych, adaptery dla różnych systemów rurowych, rozgałęzienia równoprzelotowe i redukcyjne. Kolana i łuki segmentowe produkowane są w zakresie kątów od 1 do 90 ze skokiem co 1. Trójniki i czwórniki równoprzelotowe i redukcyjne produkowane są w zakresie kątów od 15 do 90 ze skokiem co w w w. p o l y t e a m. p l 25

14 I N F O R M A C J E Informacje dodatkowe do formularza zamówienia 1. Decyzję dotyczącą materiału studni PE czy PP podejmuje wykonawca studni w oparciu o analizę podłączeń. 2. Standardowe średnice studni to: 400, 500, 600, 800, 1000 i 1200 mm. Możliwe są inne średnice studni. Wykonawca studni może zaproponować zbliżoną średnicę standardową lub w przypadku wymiarów niestandardowych dłuższy termin realizacji zamówienia. 3. Studnie o średnicy DN 1000 mm oraz o średnicy DN 800 mm i głębokości do 3 m traktowane są jako studnie włazowe i wyposażone są w stopnie złazowe. 4. Studnie z kinetami wyprofilowanymi do montażu na sieci kanalizacji grawitacyjnej z rur strukturalnych wykonuje się: przy średnicach kanału DN 300 mm z rur strukturalnych z obustronnym wyprowadzeniem bosych końców rury strukturalnej, przy średnicach kanału DN < 300 mm z rury ciśnieniowej PE (PP) z wyprowadzeniem króćców z przyspawanymi kielichami do połączenia rur strukturalnych. 5. Studnie z kinetami wyprofilowanymi przeznaczonymi do montażu na sieci kanalizacji grawitacyjnej z rur gładkościennych wykonuje się z wyprowadzeniem bosych końców z rury ciśnieniowej PE (SDR 17,6-21). W stosunku do króćców podłączeniowych do studni powyżej kinety (na ściance rury wznoszącej) stosuje się następujące zasady: do podłączenia kanalizacji grawitacyjnej lub drenażu kielich rury strukturalnej PE lub PP bez uszczelki, bosy koniec rury ciśnieniowej PE nie wchodzi w zakres studni gładkościennych PVC. 7. Każdorazowo, gdy pozostawia się bosy koniec rury jako króciec podłączeniowy, jego długość zapewnia połączenie poprzez złączkę dwukielichową lub nasuwkę z systemem rur kanalizacyjnych. Jeżeli jest to króciec z rury PE, jest ona wewnętrznie podtoczona, w celu złagodzenia zaburzeń przepływu na połączeniu. 8. W celu jednoznacznego rozwiązania studni wloty i wyloty należy określić poprzez podanie średnicy nominalnej i materiału podłączanej do studni rury, np.: 160/PVC rura kanalizacji grawitacyjnej z rur gładkościennych PVC, 150/PE/PP rura kanalizacji grawitacyjnej lub drenażu z rur strukturalnych PE/PP, 160 PE 100 SDR 17.6 rura ciśnieniowa PE 100 SDR W przypadku występowania w miejscu posadowienia studni wody gruntowej powyżej wierzchu najwyżej położonego dopływu studnie przygotowuje się do zakotwienia w warstwie betonu (w przypadku studni osadnikowych) lub do zalania betonem wolnej przestrzeni w kinecie studni kanalizacyjnej, co każdorazowo musi być uzgodnione z producentem. 10. Wszelkie odstępstwa od powyższych rozwiązań należy wyraźnie zaznaczyć w rubryce Uwagi klienta Zapytanie/zamówienie Dane adresowe: Miejscowość, data: Nr zamówienia: Firma: Osoba kontaktowa: Planowany termin dostawy: Adres: Tel./fax: Inwestycja: Proszę o wycenę/wykonanie* studzienki z rur strukturalnych PE lub PP zgodnie z wymiarami określonymi na rysunku: Wyloty d i [mm]/ materiał Wysokość [m] Kąty [ ] Nr studni K 1 K 2 K 3 h 1 h 2 h 3 α 1 α 2 α 3 Wysokość wylotu A H A [m] Wylot A D [mm]/ materiał Wysokość całkowita H [m] Średnica studni D [m] Poziom wody gruntowej powyżej dna studni [m] H Zakres niezbędny do wyceny Zakres niezbędny do zamówienia dj Wyposażenie dodatkowe: Rodzaj dna: Stopnie wyprofilowana kineta Kaskada załączyć rysunek dno osadnikowe Osadnik bez dna Podwójne dno (komora balastowa) Inne h A hj Uwagi Klienta (wszelkie odstępstwa od standardu opisanego w załączniku): DN K2 H wysokość studni liczona od dna kinety lub osadnika A króciec wylotu, K 1,2,3 króćce wlotowe H A /h 1,2,3 wysokość usytuowania króćca wylotowego/wlotowego α 1,2,3 kąt mierzony od wylotu A do wlotu K 1, K 2, K 3 K1 K3 * niepotrzebne skreślić A
