1 Zintegrowana infrastruktura informatyczna. Michał Włodarczyk Document number

TCO, a koszty zakupu 10%-50% Acquisition Cost Deployment Downtime Security Maintenance Software TCO 50%-90% Power Asset Management Space For modern IT platforms, 30% of the total cost is the cost of

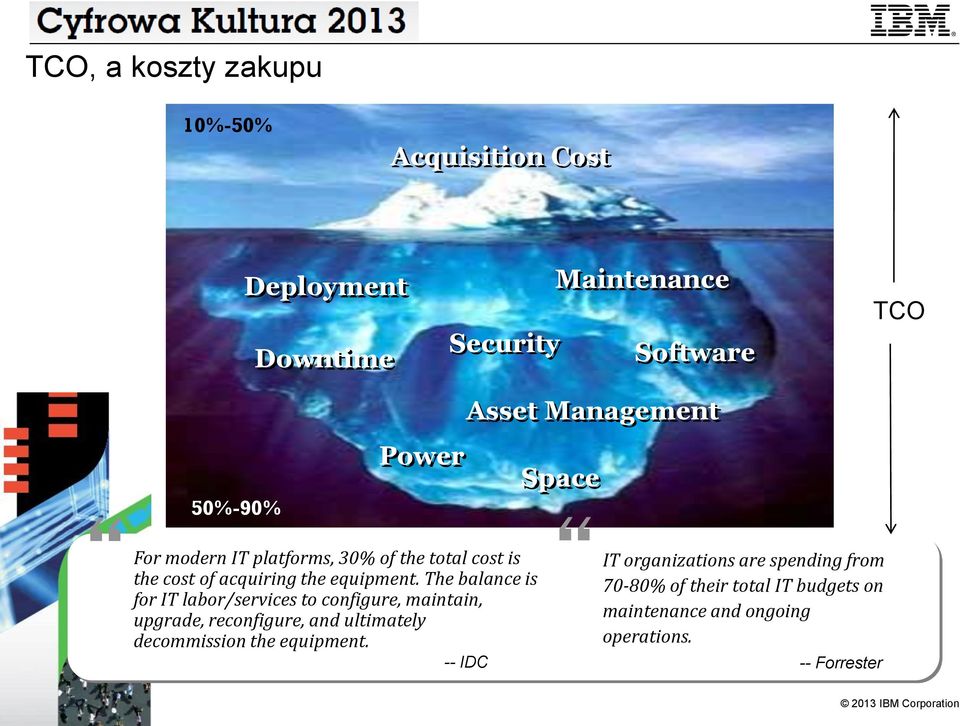

2 TCO, a koszty zakupu 10%-50% Acquisition Cost Deployment Downtime Security Maintenance Software TCO 50%-90% Power Asset Management Space For modern IT platforms, 30% of the total cost is the cost of acquiring the equipment. The balance is for IT labor/services to configure, maintain, upgrade, reconfigure, and ultimately decommission the equipment. -- IDC IT organizations are spending from 70-80% of their total IT budgets on maintenance and ongoing operations. -- Forrester

The balance is for IT labor/services to configure, maintain, upgrade, reconfigure, and ultimately decommission the

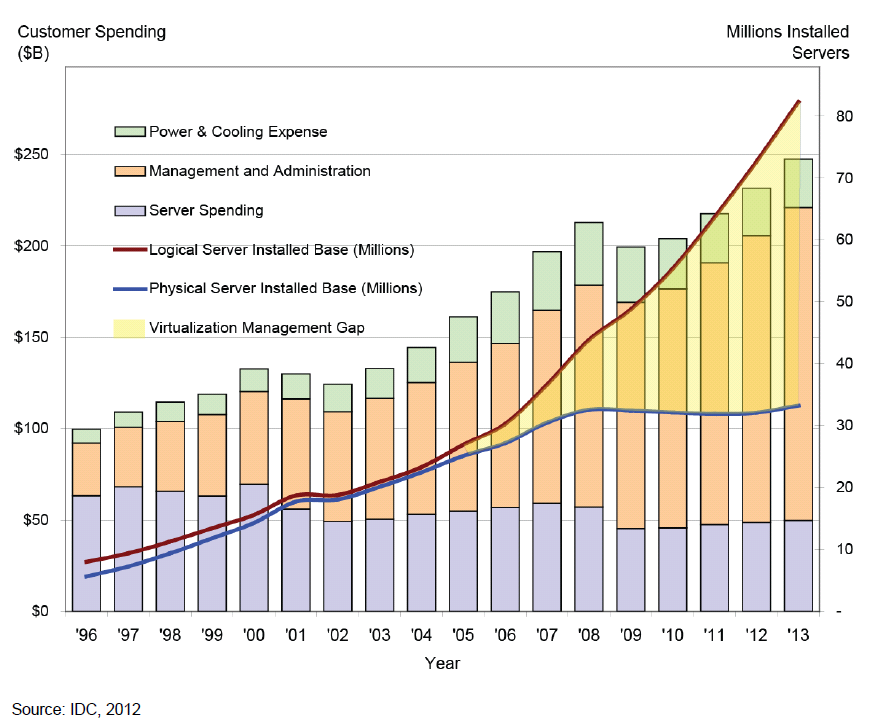

3 Rozkład kosztów w IT

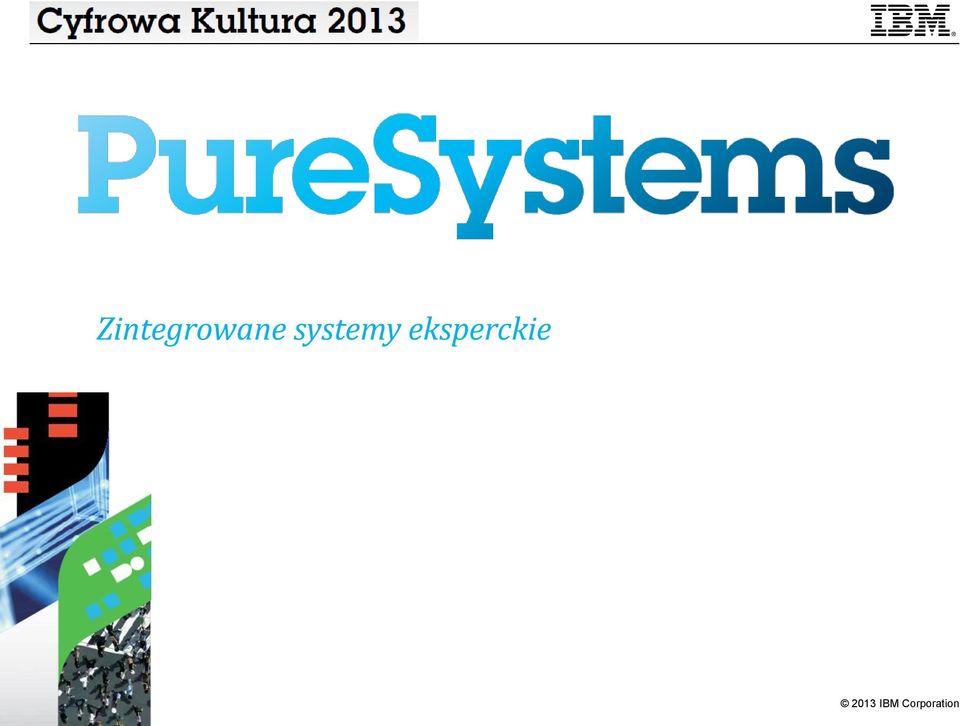

4 Zintegrowane systemy eksperckie

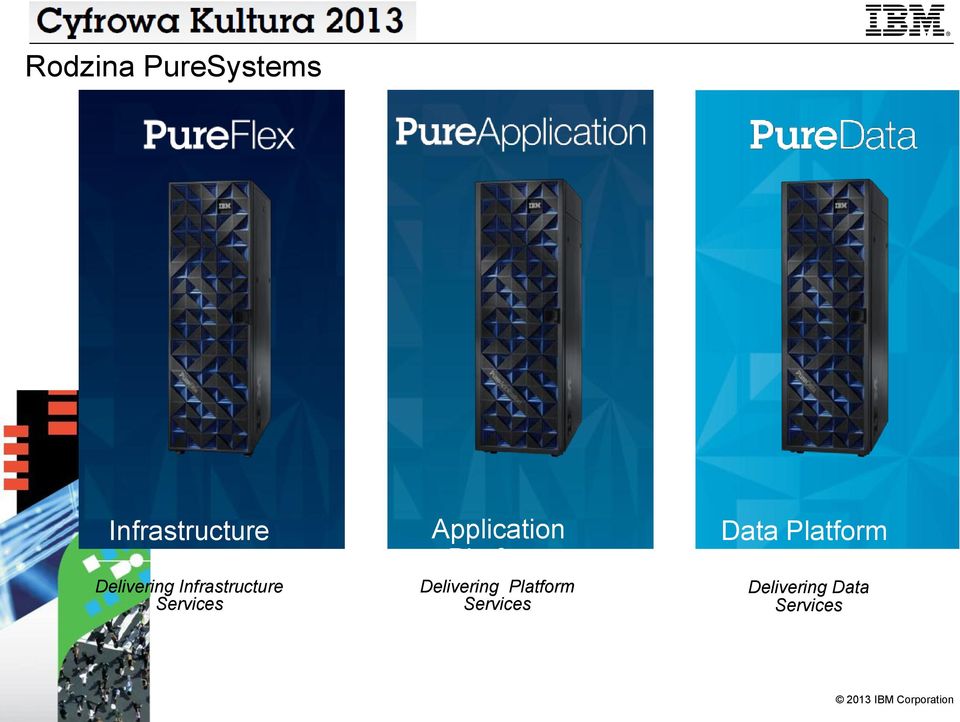

5 Rodzina PureSystems Infrastructure Delivering Infrastructure Services Application Platform Delivering Platform Services Data Platform Delivering Data Services

For clients who want preconfigured, pre-integrated infrastructure and management, factory tuned from IBM, with entry

6 Infrastruktura Systemy indywidualne Systemy Zintegrowane For clients who want to custom build and tune configurations to their specific requirements, as they might with today s blades. Delivers optimum flexibility. For clients who want preconfigured, pre-integrated infrastructure and management, factory tuned from IBM, with entry cloud management. Delivers Infrastructure as a Service (IaaS). Flexibility of client tuned, Simplicity of appliances, and the Agility of cloud

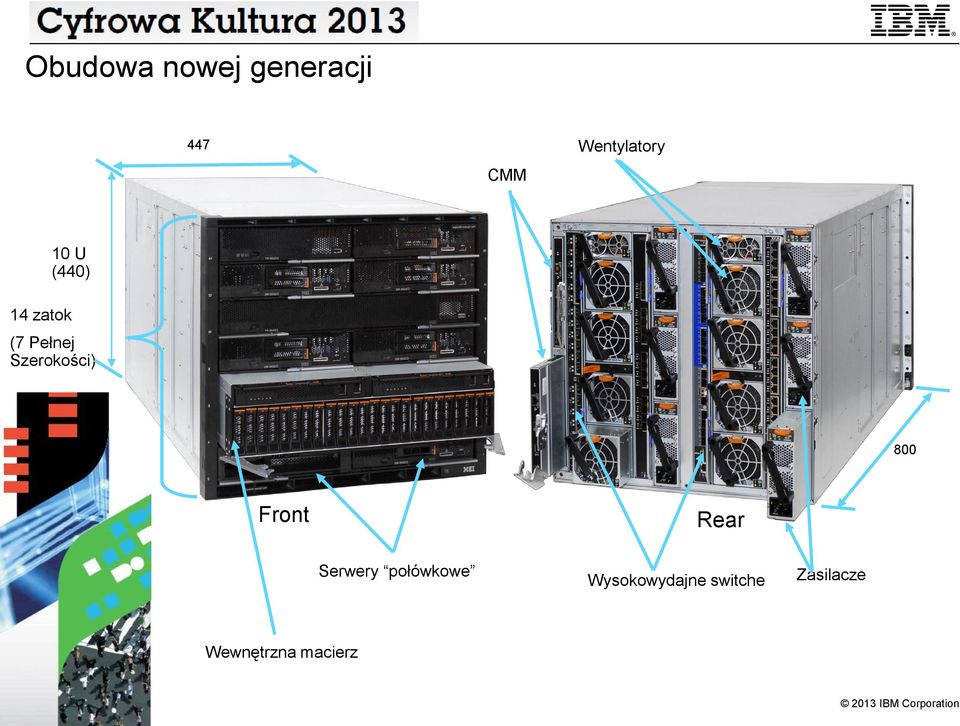

7 Obudowa nowej generacji 447 CMM Wentylatory 10 U (440) 14 zatok (7 Pełnej Szerokości) 800 Front Rear Serwery połówkowe Wysokowydajne switche Zasilacze Wewnętrzna macierz

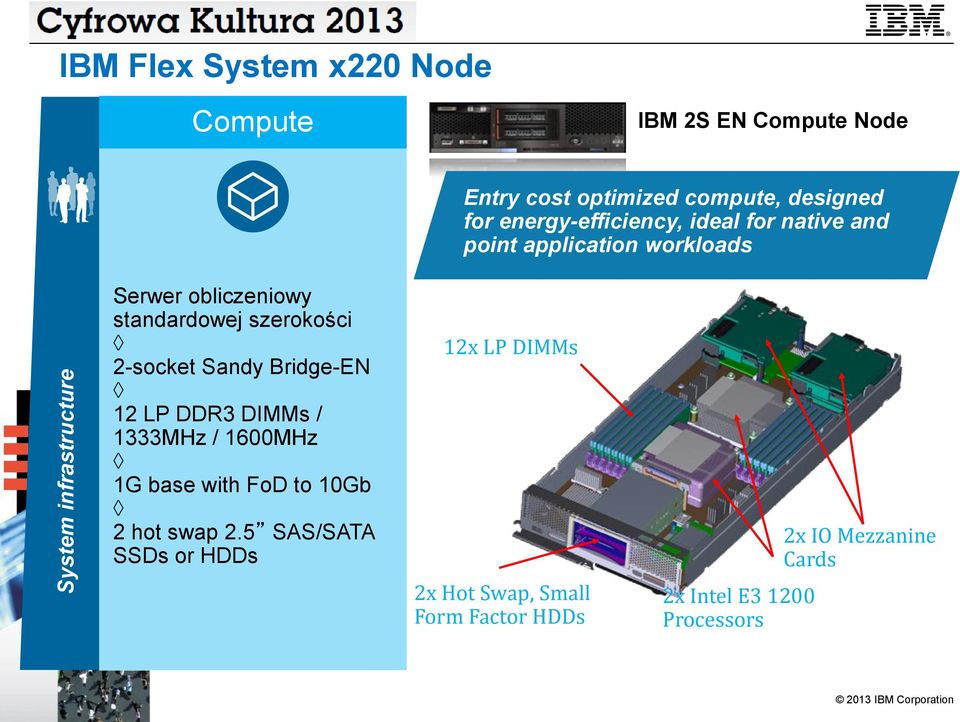

8 System infrastructure IBM Flex System x220 Node Compute IBM 2S EN Compute Node Entry cost optimized compute, designed for energy-efficiency, ideal for native and point application workloads Serwer obliczeniowy standardowej szerokości 2-socket Sandy Bridge-EN 12 LP DDR3 / 1333MHz / 1600MHz 1G base with FoD to 10Gb 2 hot swap 2.5 SAS/SATA SSDs or HDDs 12x LP 2x Hot Swap, Small Form Factor HDDs 2x Intel E Processors 2x IO Mezzanine Cards

standardowej szerokości 2-socket Sandy Bridge-EN 12 LP DDR3 / 1333MHz / 1600MHz 1G base with FoD to 10Gb 2 hot

System infrastructure x240 - Enterprise Class 2S EP Compute Node Compute IBM 2S EP Compute Node Wiodący model serwera 2-socket Sandy Bridge-EP up to

5 SAS/SATA SSDs or HDDs Redundant Hypervisor ESXi on Flash Key Option Uncompromised Compute, IO, and Storage performance, designed for mainstream

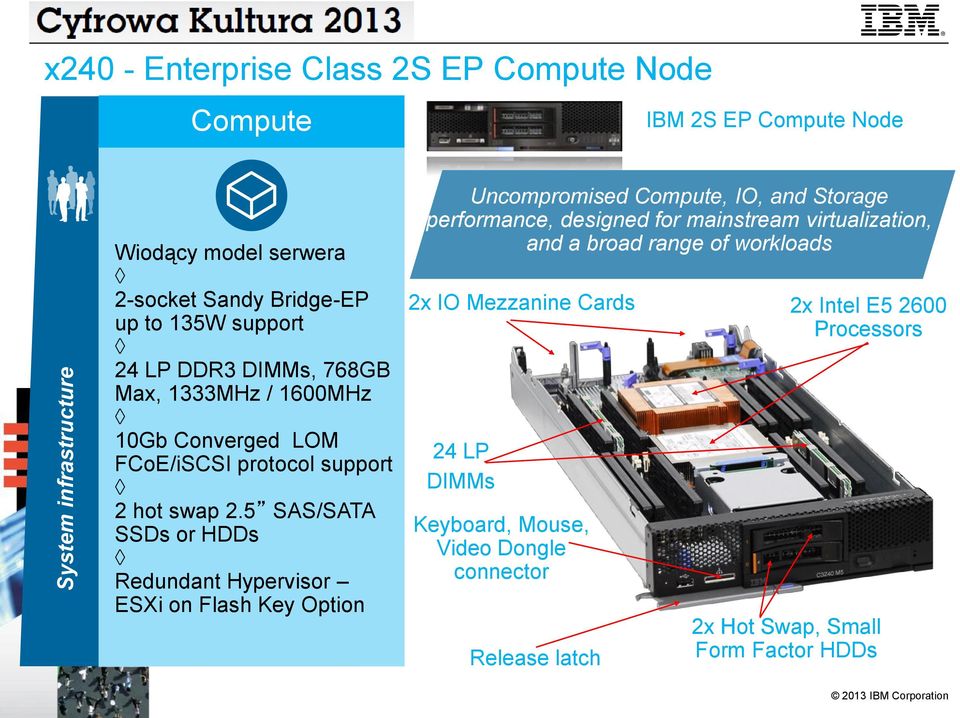

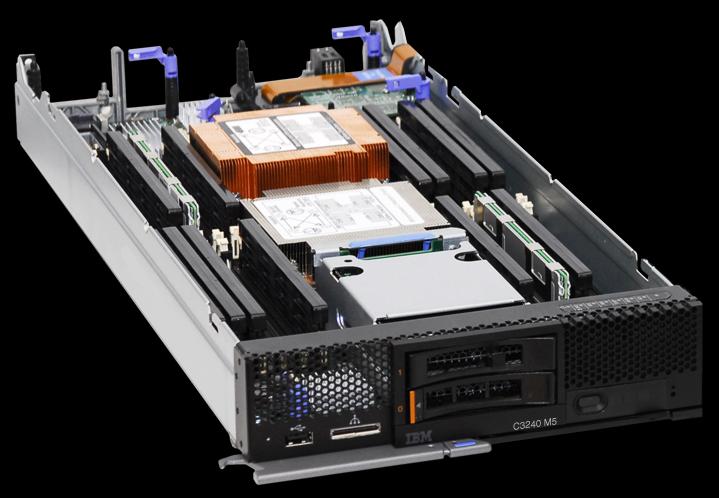

9 System infrastructure x240 - Enterprise Class 2S EP Compute Node Compute IBM 2S EP Compute Node Wiodący model serwera 2-socket Sandy Bridge-EP up to 135W support 24 LP DDR3, 768GB Max, 1333MHz / 1600MHz 10Gb Converged LOM FCoE/iSCSI protocol support 2 hot swap 2.5 SAS/SATA SSDs or HDDs Redundant Hypervisor ESXi on Flash Key Option Uncompromised Compute, IO, and Storage performance, designed for mainstream virtualization, and a broad range of workloads 2x IO Mezzanine Cards 24 LP Keyboard, Mouse, Video Dongle connector Release latch 2x Intel E Processors 2x Hot Swap, Small Form Factor HDDs

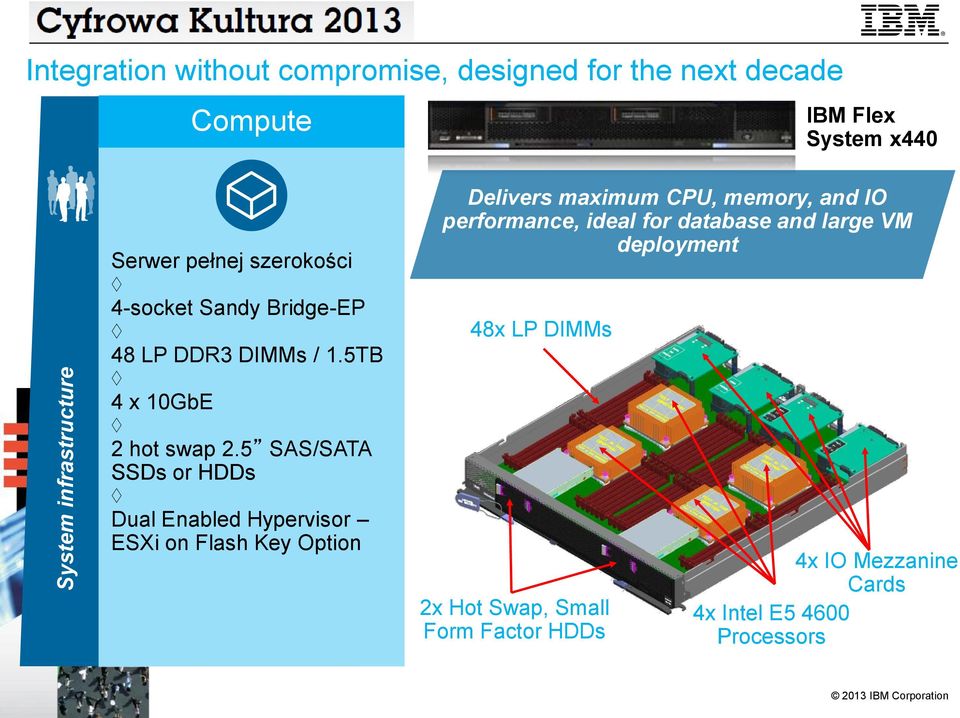

10 System infrastructure Integration without compromise, designed for the next decade Compute IBM Flex System x440 Serwer pełnej szerokości 4-socket Sandy Bridge-EP 48 LP DDR3 / 1.5TB 4 x 10GbE 2 hot swap 2.5 SAS/SATA SSDs or HDDs Dual Enabled Hypervisor ESXi on Flash Key Option Delivers maximum CPU, memory, and IO performance, ideal for database and large VM deployment 48x LP 2x Hot Swap, Small Form Factor HDDs 4x IO Mezzanine Cards 4x Intel E Processors

5 SAS/SATA SSDs or HDDs Dual Enabled Hypervisor ESXi on Flash Key Option Delivers maximum CPU, memory, and IO

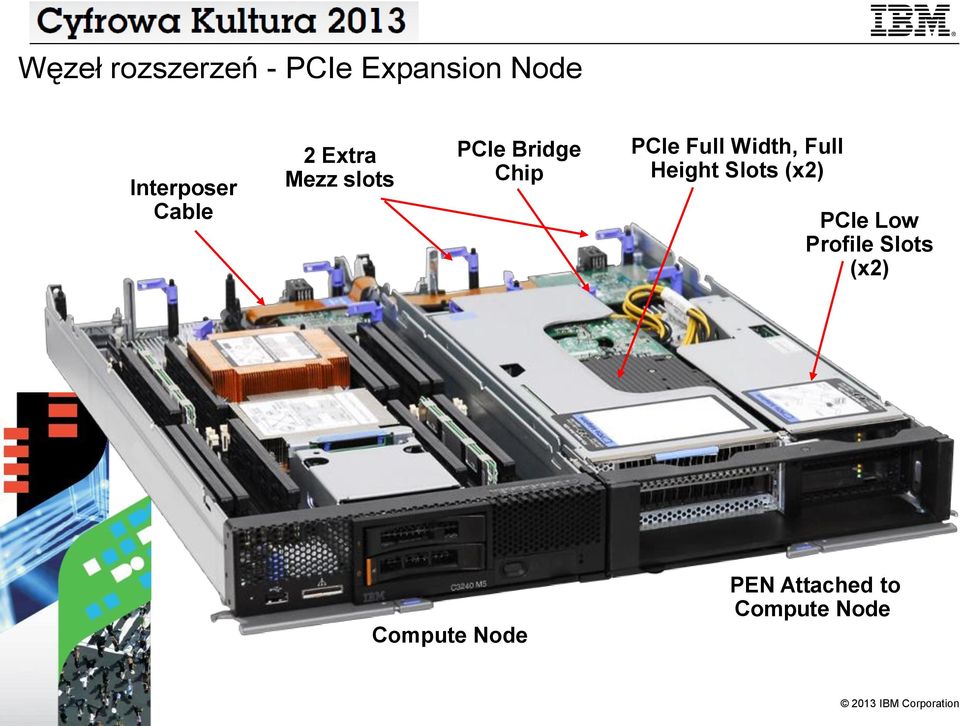

11 Węzeł rozszerzeń - PCIe Expansion Node Interposer Cable 2 Extra Mezz slots PCIe Bridge Chip PCIe Full Width, Full Height Slots (x2) PCIe Low Profile Slots (x2) Compute Node PEN Attached to Compute Node

12 SEN Storage Expansion node

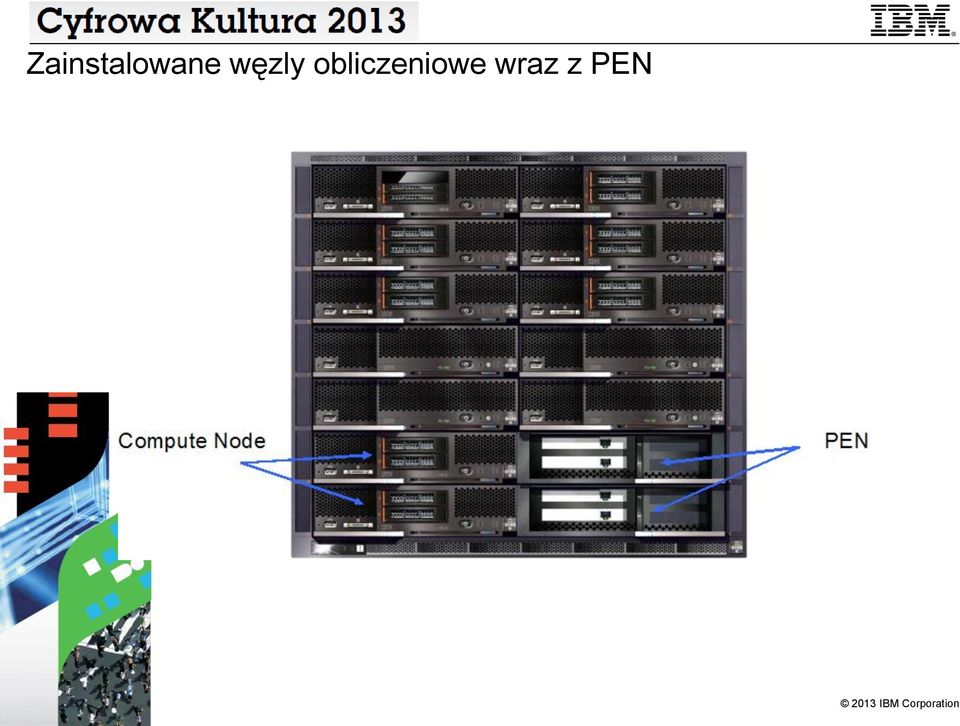

13 Zainstalowane węzly obliczeniowe wraz z PEN

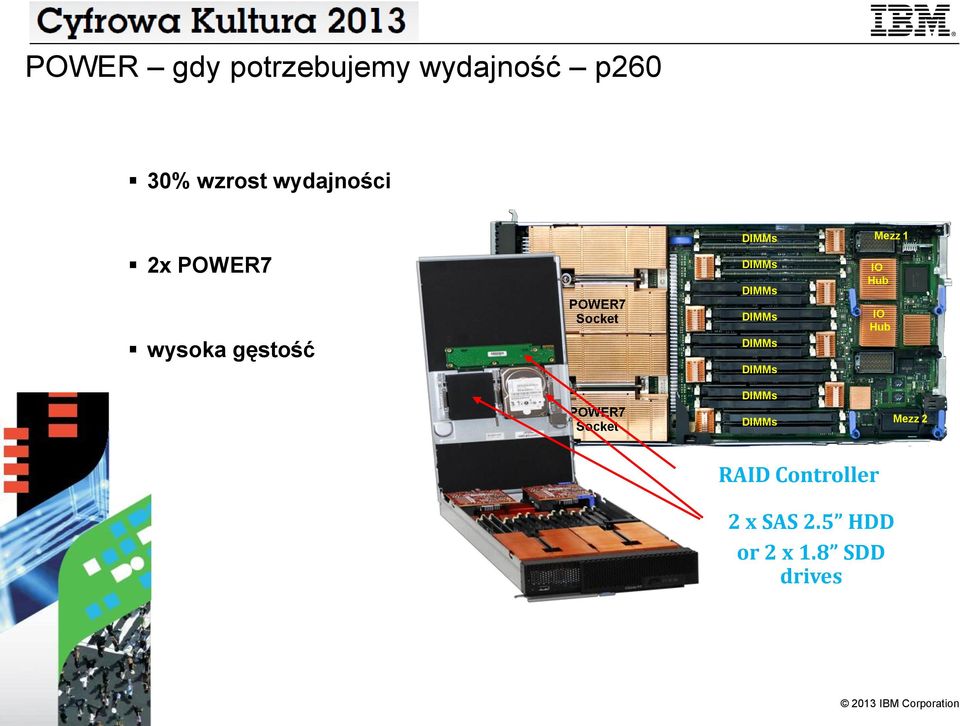

14 POWER gdy potrzebujemy wydajność p260 30% wzrost wydajności Mezz 1 2x POWER7 wysoka gęstość POWER7 Socket IO Hub IO Hub POWER7 Socket Mezz 2 RAID Controller 2 x SAS 2.5 HDD or 2 x 1.8 SDD drives

15 POWER klasy midrange p460 4x Mezzanine 4x POWER7 wysoka gęstość POWER7 Socket POWER7 Socket POWER7 Socket POWER7 Socket IO Hub Mezz 2 Mezz 1 Mezz 3 IO Hub IO Hub Mezz 4

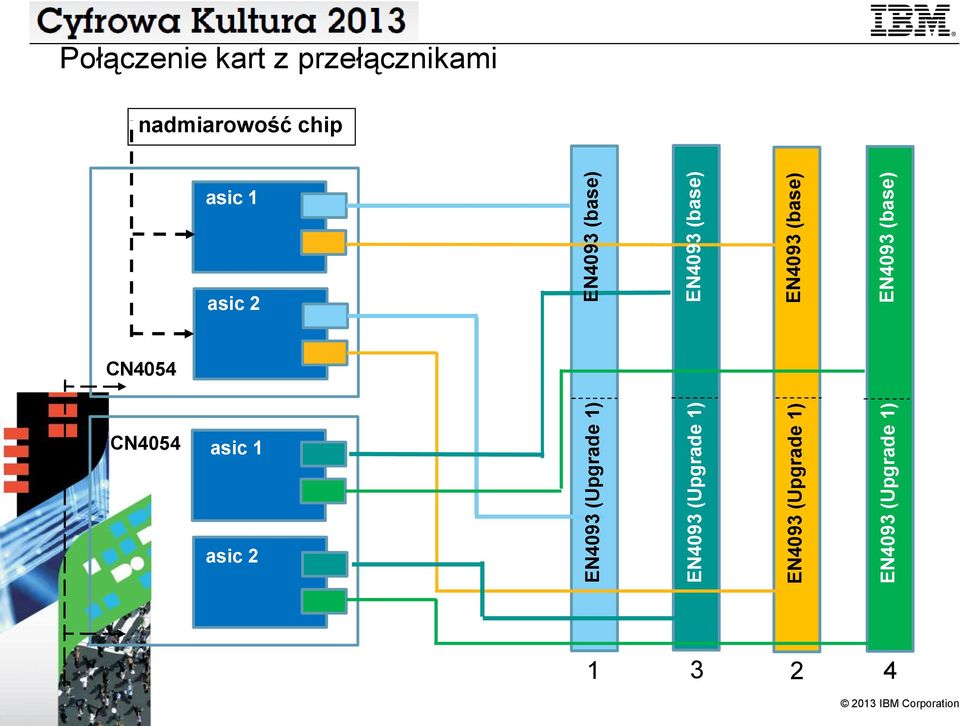

16 EN4093 (Upgrade 1) EN4093 (Upgrade 1) EN4093 (Upgrade 1) EN4093 (Upgrade 1) EN4093 (base) EN4093 (base) EN4093 (base) EN4093 (base) Połączenie kart z przełącznikami nadmiarowość chip asic 1 asic 2 CN4054 CN4054 asic 1 asic

(base) EN4093 (base) Połączenie kart z przełącznikami

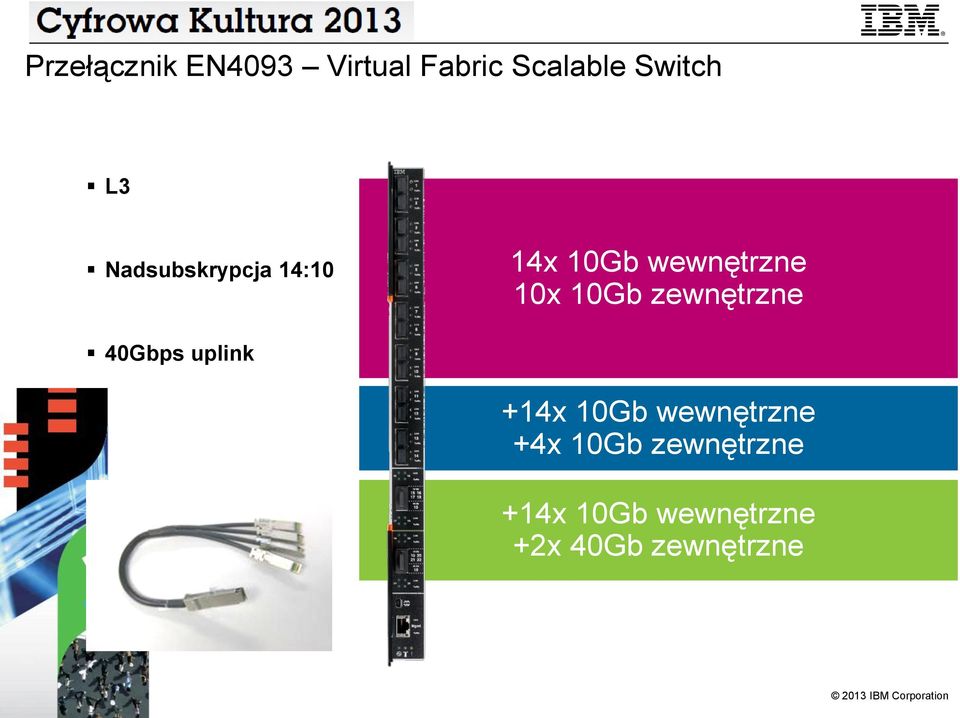

17 Przełącznik EN4093 Virtual Fabric Scalable Switch L3 Nadsubskrypcja 14:10 14x 10Gb wewnętrzne 10x 10Gb zewnętrzne 40Gbps uplink +14x 10Gb wewnętrzne +4x 10Gb zewnętrzne +14x 10Gb wewnętrzne +2x 40Gb zewnętrzne

zewnętrzne 40Gbps uplink +14x 10Gb wewnętrzne +4x

1Gb/10Gb IBM Flex System EN2092 1Gb Scalable Switch Module Warstwy 2/3 Możliwość rozszerzenia Bazowo: 14 x 1Gb server port & 10 x 1Gb uplinks Upgrade 1: 2x ports -28x1Gb server ports & 20x1Gb uplinks

18 1Gb/10Gb IBM Flex System EN2092 1Gb Scalable Switch Module Warstwy 2/3 Możliwość rozszerzenia Bazowo: 14 x 1Gb server port & 10 x 1Gb uplinks Upgrade 1: 2x ports -28x1Gb server ports & 20x1Gb uplinks Upgrade 2: 10Gb Uplinks Enables the 4 x 10Gb uplinks Features: VMReady ( VM aware technology + integracja z VCenter ) L2/L3,MSTP,RSTPperVlan,iscli ( Cisco cli) Base 10 x 1GbE ports Add 10x1GbE Add 4x10GbE 10Gb/40Gb IBM Flex System EN4093/R 10Gb Scalable Switch Module Warstwy 2/3 Możliwość rozszerzenia Bazowo: 14 x 10Gb server port & 10 x 10Gb uplinks Upgrade 1: 28 x 10Gb server ports & 10 x 10Gb plus 2 x 40Gb uplinks. Upgrade 2: 42 x 10Gb server ports* & 14 x 10Gb plus 2 x 40Gb uplinks.* 1.28 Tbps performance Features: Virtual Link Aggregation ( Cisco VPC ) Virtual Fabric ( virtual server ports - managed from switch) VMReady ( VM aware technology + integracja z VCenter ) FCoE,DCB,L2/L3,MSTP,RSTPperVlan,iscli ( Cisco cli) OpenFlow Base 10 x 10GbE SFP+ #2 = 2x10GbE #1 = 2x40GbE 1GbE Mgmt

4x10GbE 10Gb/40Gb IBM Flex System EN4093/R 10Gb Scalable Switch Module Warstwy 2/3 Możliwość rozszerzenia Bazowo: 14 x 10Gb server port & 10 x 10Gb uplinks Upgrade 1: 28 x 10Gb server ports & 10 x

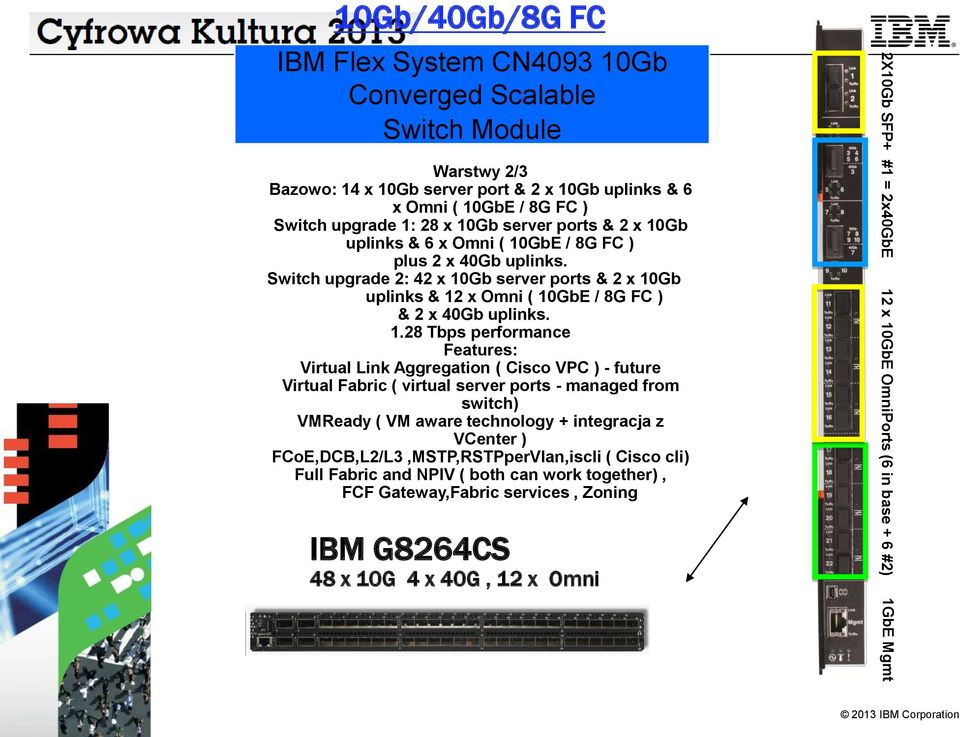

19 10Gb/40Gb/8G FC IBM Flex System CN Gb Converged Scalable Switch Module Warstwy 2/3 Bazowo: 14 x 10Gb server port & 2 x 10Gb uplinks & 6 x Omni ( 10GbE / 8G FC ) Switch upgrade 1: 28 x 10Gb server ports & 2 x 10Gb uplinks & 6 x Omni ( 10GbE / 8G FC ) plus 2 x 40Gb uplinks. Switch upgrade 2: 42 x 10Gb server ports & 2 x 10Gb uplinks & 12 x Omni ( 10GbE / 8G FC ) & 2 x 40Gb uplinks Tbps performance Features: Virtual Link Aggregation ( Cisco VPC ) - future Virtual Fabric ( virtual server ports - managed from switch) VMReady ( VM aware technology + integracja z VCenter ) FCoE,DCB,L2/L3,MSTP,RSTPperVlan,iscli ( Cisco cli) Full Fabric and NPIV ( both can work together), FCF Gateway,Fabric services, Zoning IBM G8264CS 48 x 10G 4 x 40G, 12 x Omni 2X10Gb SFP+ #1 = 2x40GbE 12 x 10GbE OmniPorts (6 in base + 6 #2) 1GbE Mgmt

20 8Gb FC Switch / Transparent Pass-thru Modules Switch Features 20 FC ports (14 internal, 6 External) Wszystkie porty aktywne Enhanced N_Port ID Virtualization (NPIV) capability across Compute Nodes Auto-StreamGuard aby zagwarantować strumieniowy dostęp do danych Auto-negocjacja 8/4/2 Gb HBA Fibre Channel Security Dodatkowe: połączenia SSH, SSL oraz możliwość użycia RADIUS Call home notification Agregacja portów, aby zwiększyć przepustowość San Doctor Functionality zintegrowane z podstawową licencją Transparent Pass-thru Module Features Wszystkie korzyści switcha Full Fabric bez: trybu Fabric dodatków związanych z bezpieczeństwem Presentuje porty w trybie N_ports Full Fabric Switch can become IPM IPM cannot become Full Fabric Switch

RADIUS Call home e-mail notification Agregacja portów, aby zwiększyć przepustowość San Doctor Functionality zintegrowane z podstawową licencją Transparent Pass-thru Module Features

Zainaugurowany wraz z pełnym portfolio urządzeń 16Gb Pierwszy switch 16Gbps z przepustowością do 640Gb Zabezpieczenie inwestycji oraz

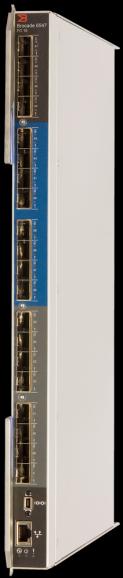

21 16Gb FC SCsE - Product Overview 48-port 16/8/4 Gb FC SsSM 28 wewnętrznych oraz do 20 zewnętrznych portów Różne konfiguracje 12p to 48p with DPOD (12, 24, 36, 48- portowe) Upgrade: 12-port POD; 24-port POD Zbudowane w oparciu o chipset Brocade - Condor-3 FC Switch ASIC CONDOR3 Zainaugurowany wraz z pełnym portfolio urządzeń 16Gb Pierwszy switch 16Gbps z przepustowością do 640Gb Zabezpieczenie inwestycji oraz ogromna skalowalność możliwość rozszerzania switcha Encryption and Compression capable Diagnostic Port (D-Port) dla rozszerzenia możliwości diagnostyki

22 Węzeł przestrzeni dyskowej Obecnie V7000 Rack połączenie FC Zajmuje 4 sloty Wewnętrzny

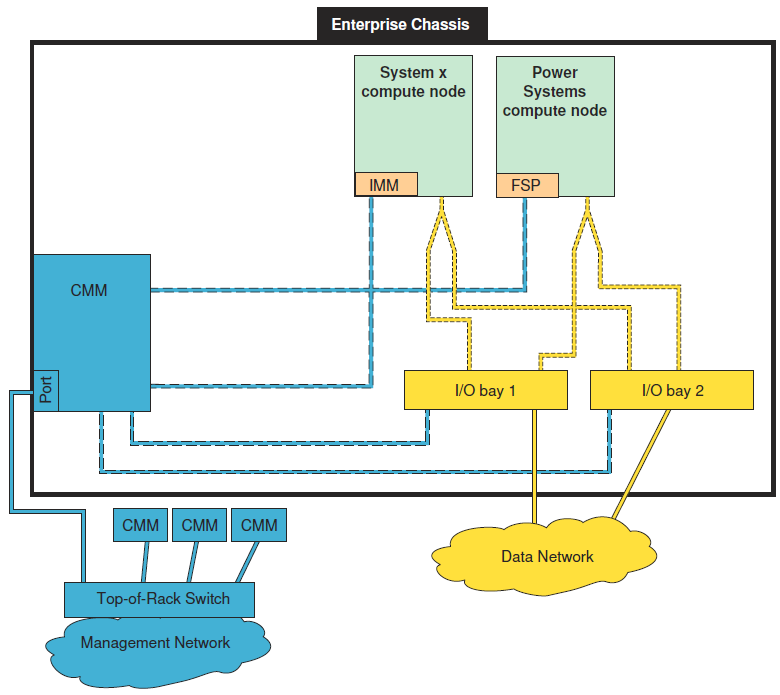

23 Kaskadowe zarządzanie - Blade

VMware HyperV Zintegrowane, Elastyczne Zarządzanie

24 Szeroki wybór platformy wirtualizacyjnej Otwarte i elastyczne środowisko AIX i Linux Windows PowerVM KVM VMware HyperV Zintegrowane, Elastyczne Zarządzanie Wysoka Dostępność Wirtualizacja Platforma Serwery Storage Sieć

25 Chassis mapy z Flex System Manager statusy komponentów

26 Chassis mapy z Flex System Manager pobór mocy / temperatura

27 Przykładowy widok z Flex System Manager

28 Wersje Flex System Manager FSM Manager FSM Advanced Manager Zarządzanie obrazami (VMControl Standard) Pule systemowe (VMControl Enterprise) Zarządzanie środowiskiem (VMControl Enterprise) Service Fabric Provisioning Zarządzanie sprzętem Zarządzanie energią (Active Energy Manager) Zarządzanie przestrzenią dyskową (Storage Manager, Storage Control) Zarządzanie siecią (Network Control) Zarządzanie środowiskiem wirtualnym(vmcontrol Express)

29 STG Technical Sales FSM konsola zarządzająca
