Bezpieczna infrastruktura IT może być wirtualna

Transkrypt

1 Bezpieczna infrastruktura IT może być wirtualna Sun Blade Modular System + VMware Michał Małka Field Application Engineer DNS Polska Sp. z o.o.

2 Źródła przestojów 2

3 Źródła przestojów 3

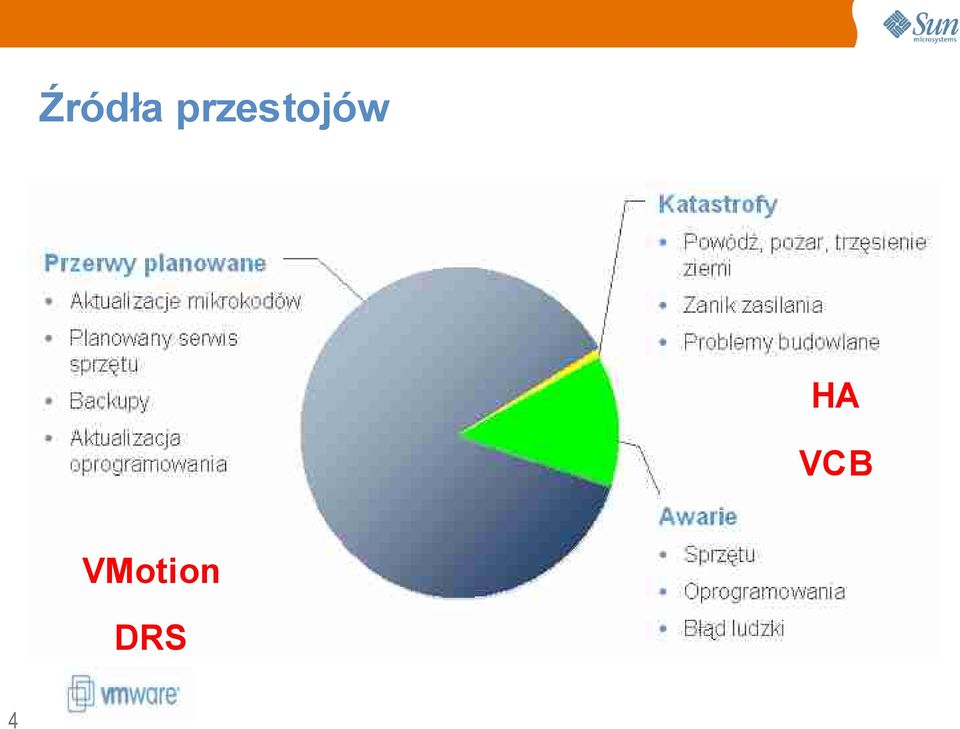

4 Źródła przestojów HA VCB VMotion DRS 4

5 Architektura rozwiązań Enterprise Złożone rozwiązania zawsze w oparciu o pamięć masową SAN, NAS, iscsi 5

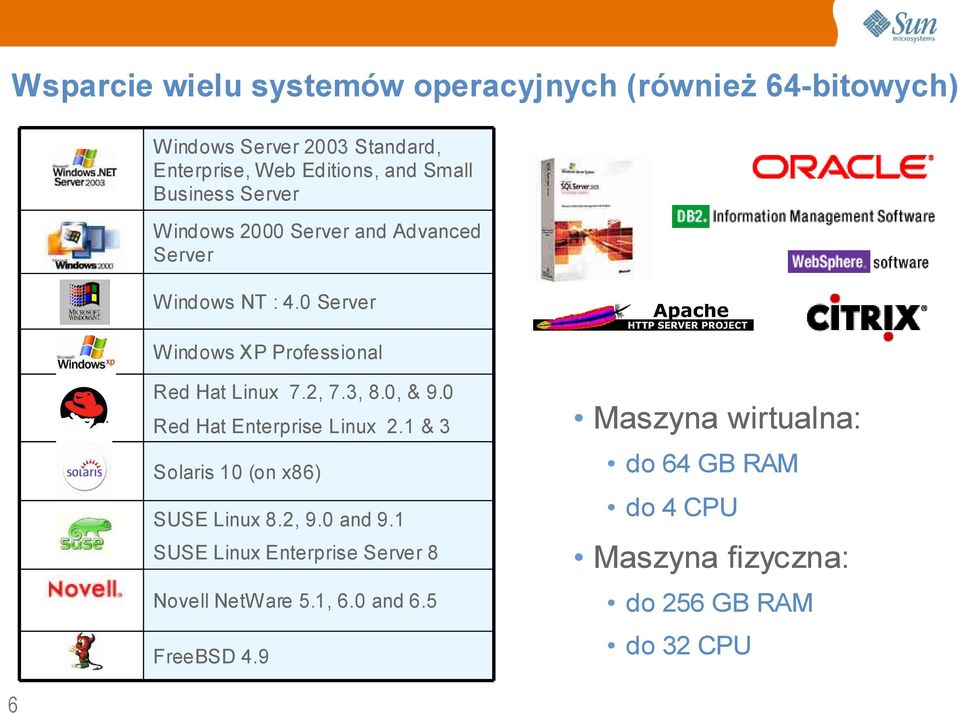

6 Wsparcie wielu systemów operacyjnych (również 64-bitowych) Windows Server 2003 Standard, Enterprise, Web Editions, and Small Business Server Windows 2000 Server and Advanced Server Windows NT : 4.0 Server Windows XP Professional Red Hat Linux 7.2, 7.3, 8.0, & 9.0 Red Hat Enterprise Linux 2.1 & 3 6 Maszyna wirtualna: Solaris 10 (on x86) do 64 GB RAM SUSE Linux 8.2, 9.0 and 9.1 do 4 CPU SUSE Linux Enterprise Server 8 Maszyna fizyczna: Novell NetW are 5.1, 6.0 and 6.5 do 256 GB RAM FreeBSD 4.9 do 32 CPU

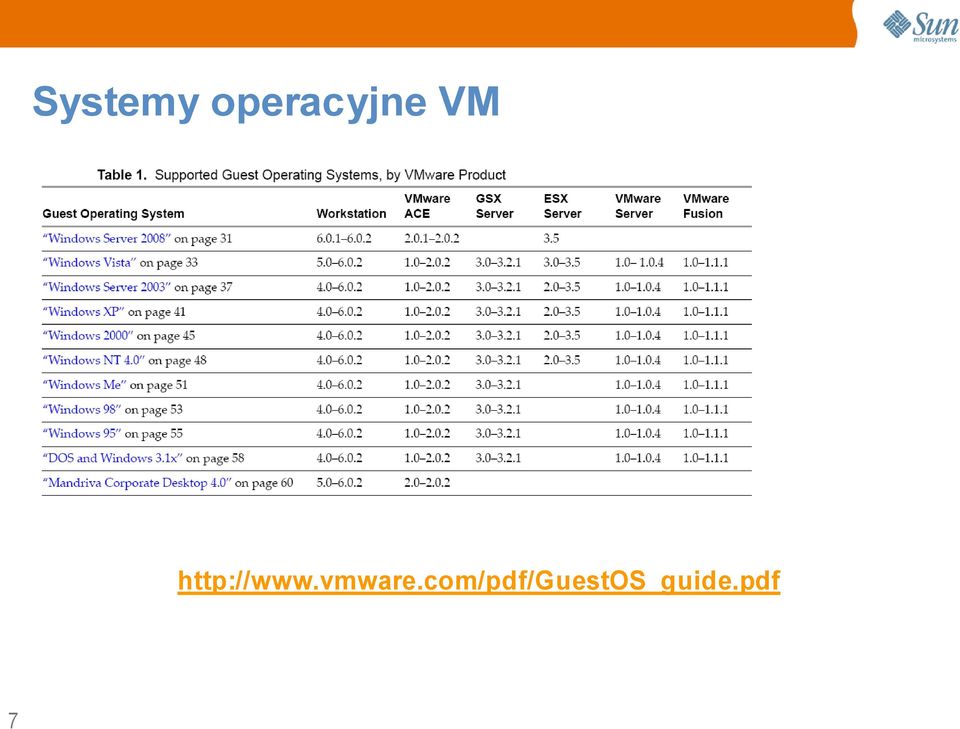

7 Systemy operacyjne VM 7

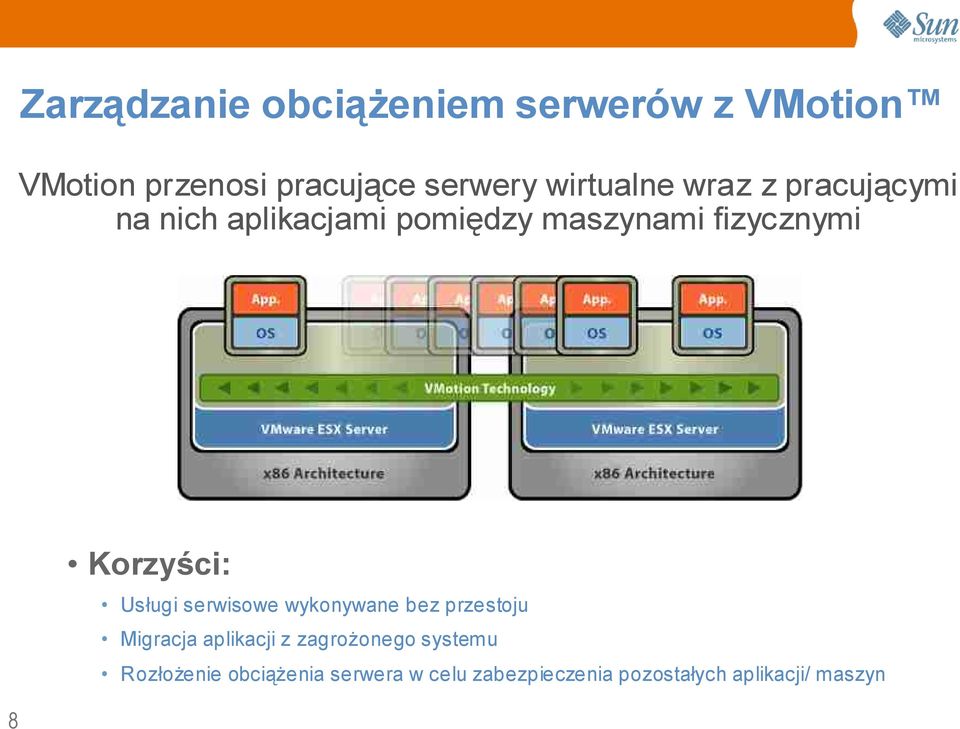

8 Zarządzanie obciążeniem serwerów z VMotion VMotion przenosi pracujące serwery wirtualne wraz z pracującymi na nich aplikacjami pomiędzy maszynami fizycznymi Korzyści: Usługi serwisowe wykonywane bez przestoju Migracja aplikacji z zagrożonego systemu Rozłożenie obciążenia serwera w celu zabezpieczenia pozostałych aplikacji/ maszyn 8

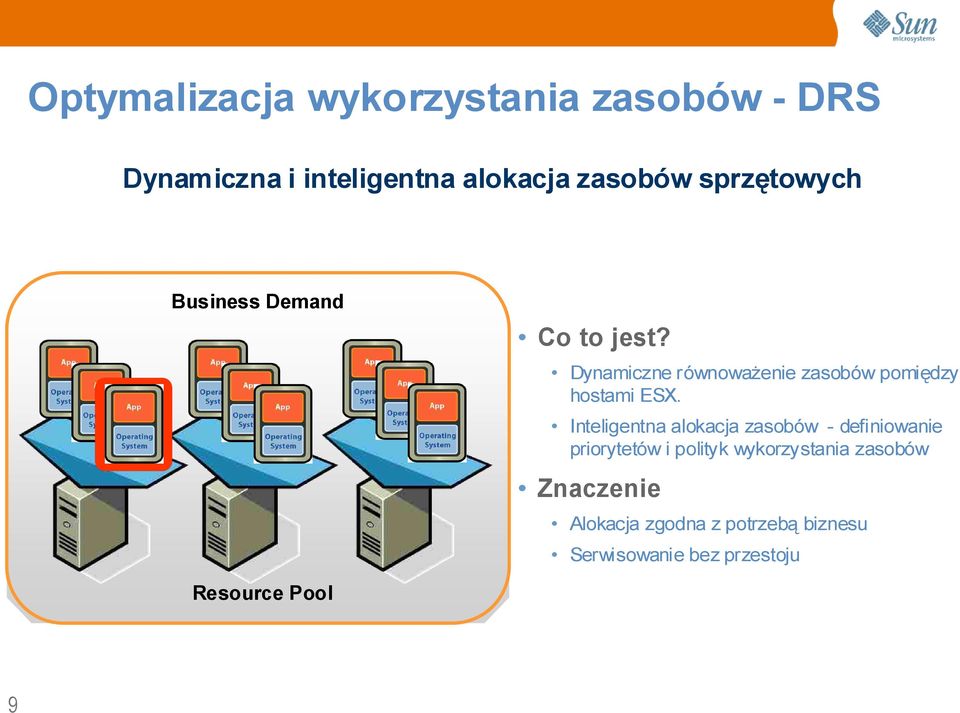

9 Optymalizacja wykorzystania zasobów - DRS Dynamiczna i inteligentna alokacja zasobów sprzętowych Business Demand Co to jest? Dynamiczne równoważenie zasobów pomiędzy hostami ESX. Inteligentna alokacja zasobów - definiowanie priorytetów i polityk wykorzystania zasobów Znaczenie Alokacja zgodna z potrzebą biznesu Serwisowanie bez przestoju Resource Pool 9

10 Ciągłość pracy podczas wyłączenia serwerów Rozbudowa, aktualizacja i czynności serwisowe dzięki technologii VMotion nie powodują przerwy w dostępie do usług WM Server DNS / DHCP ESX Server 1 10 Win2K AS SQL Server ESX Server 2 Konieczność wyłączenia ESX Server 3

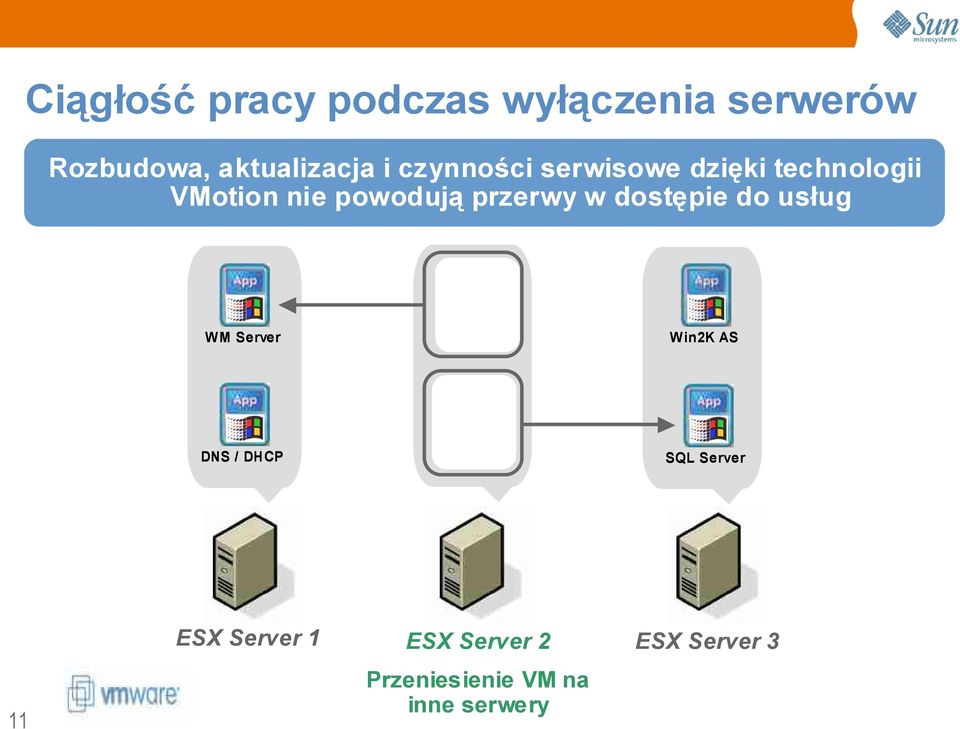

11 Ciągłość pracy podczas wyłączenia serwerów Rozbudowa, aktualizacja i czynności serwisowe dzięki technologii VMotion nie powodują przerwy w dostępie do usług WM Server WM Server Win2K AS DNS / DHCP SQL Server SQL Server ESX Server 2 ESX Server 3 ESX Server 1 11 Przeniesienie VM na inne serwery

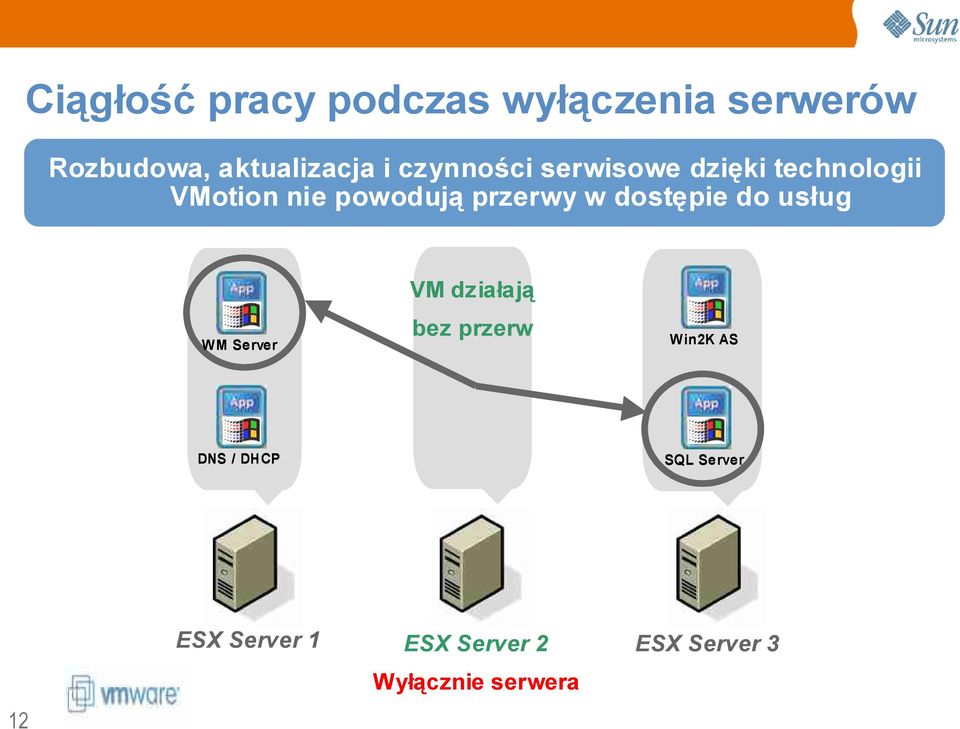

12 Ciągłość pracy podczas wyłączenia serwerów Rozbudowa, aktualizacja i czynności serwisowe dzięki technologii VMotion nie powodują przerwy w dostępie do usług VM działają WM Server bez przerw DNS / DHCP ESX Server 1 SQL Server ESX Server 2 Wyłącznie serwera 12 Win2K AS ESX Server 3

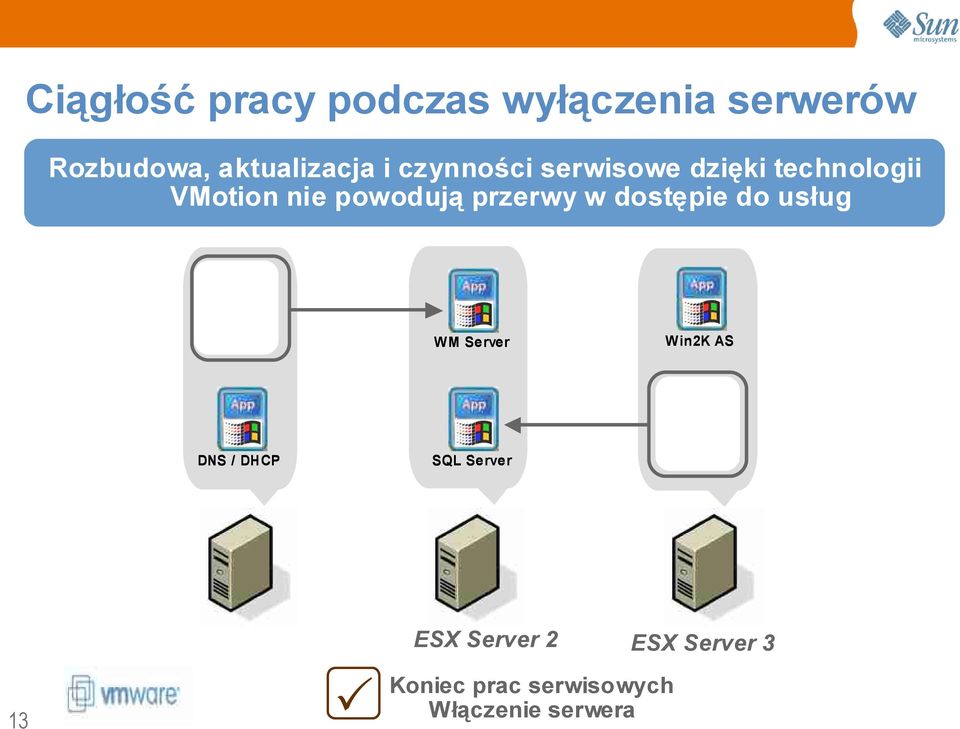

13 Ciągłość pracy podczas wyłączenia serwerów Rozbudowa, aktualizacja i czynności serwisowe dzięki technologii VMotion nie powodują przerwy w dostępie do usług WM Server WM Server Win2K AS DNS / DHCP SQL Server SQL Server ESX Server 2 13 ESX Server 3 Koniec prac serwisowych Włączenie serwera

14 Ciągłość pracy podczas wyłączenia serwerów Rozbudowa, aktualizacja i czynności serwisowe dzięki technologii VMotion nie powodują przerwy w dostępie do usług WM Server DNS / DHCP ESX Server 1 14 Win2K AS SQL Server ESX Server 2 ESX Server 3

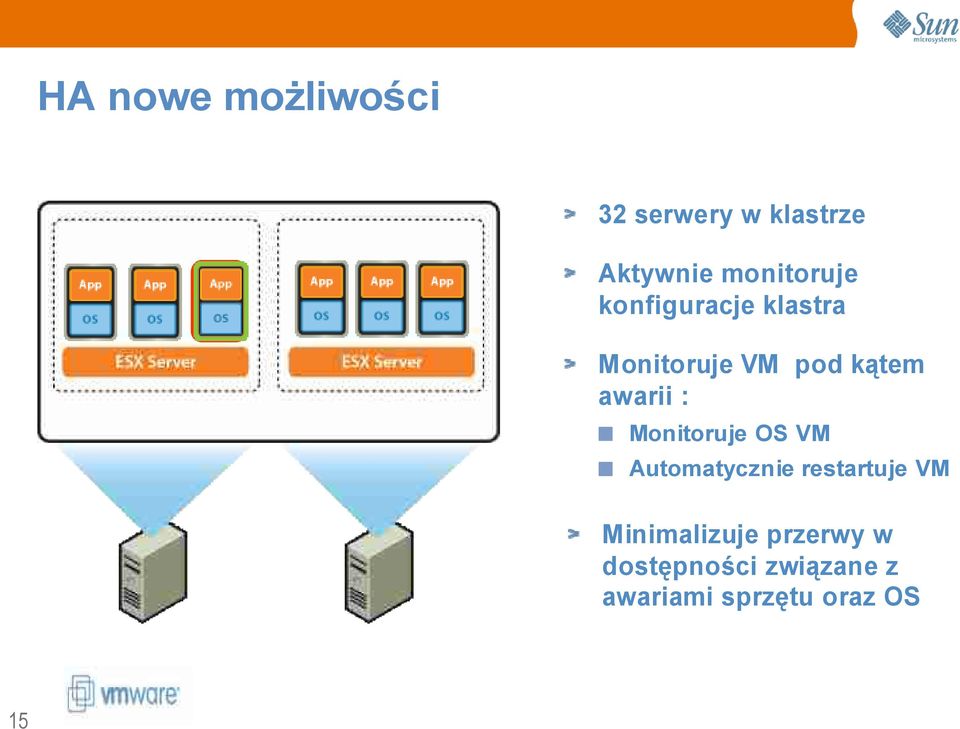

15 HA nowe możliwości 32 serwery w klastrze Aktywnie monitoruje konfiguracje klastra Monitoruje VM pod kątem awarii : Monitoruje OS VM Automatycznie restartuje VM Minimalizuje przerwy w dostępności związane z awariami sprzętu oraz OS 15

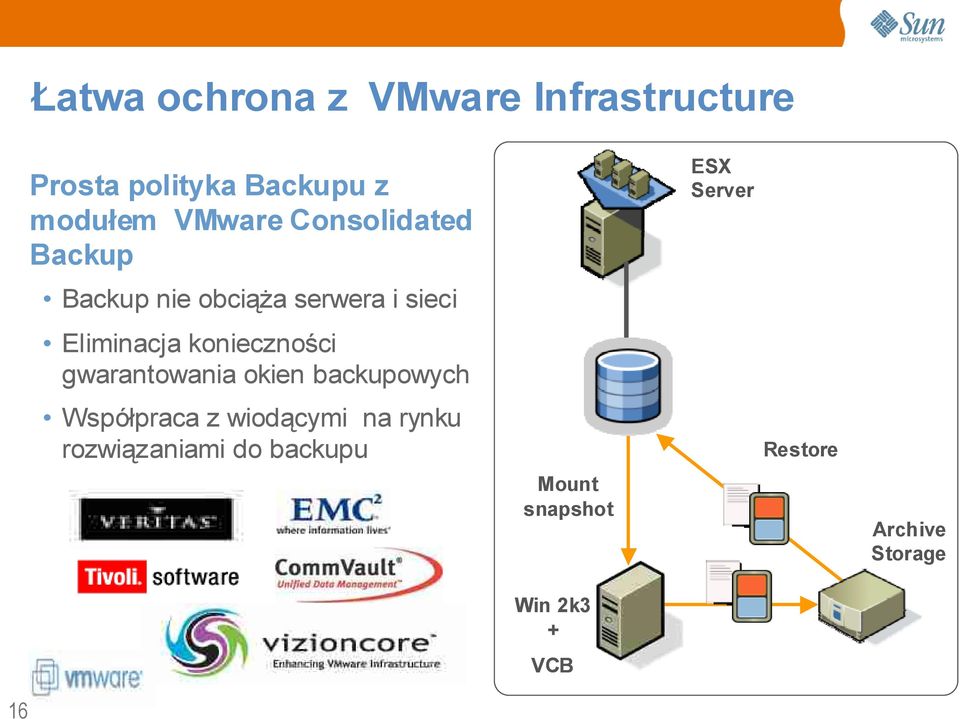

16 Łatwa ochrona z VMware Infrastructure ESX Server Prosta polityka Backupu z modułem VMware Consolidated Backup Backup nie obciąża serwera i sieci Eliminacja konieczności gwarantowania okien backupowych Współpraca z wiodącymi na rynku rozwiązaniami do backupu Restore Mount snapshot Win 2k3 + VCB 16 Archive Storage

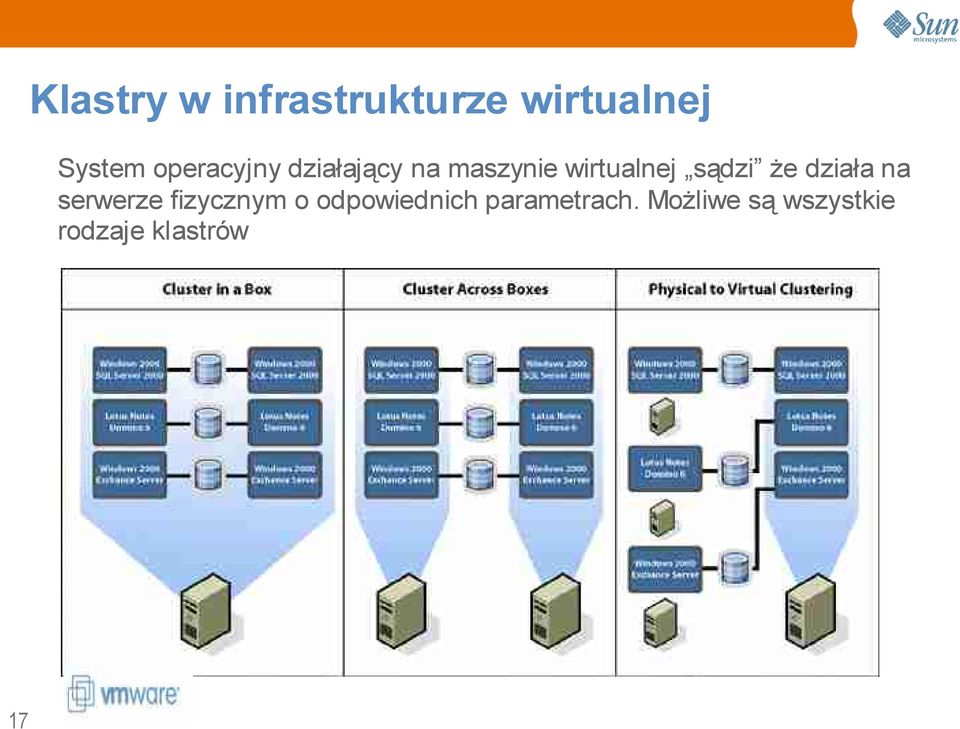

17 Klastry w infrastrukturze wirtualnej System operacyjny działający na maszynie wirtualnej sądzi że działa na serwerze fizycznym o odpowiednich parametrach. Możliwe są wszystkie rodzaje klastrów 17

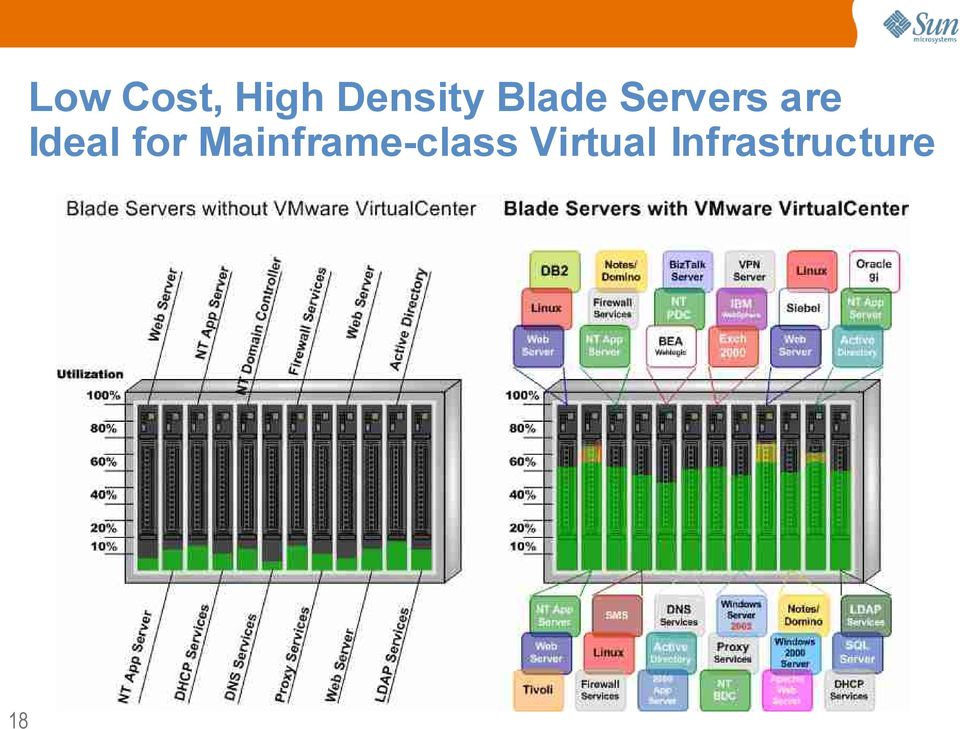

18 Low Cost, High Density Blade Servers are Ideal for Mainframe-class Virtual Infrastructure 18

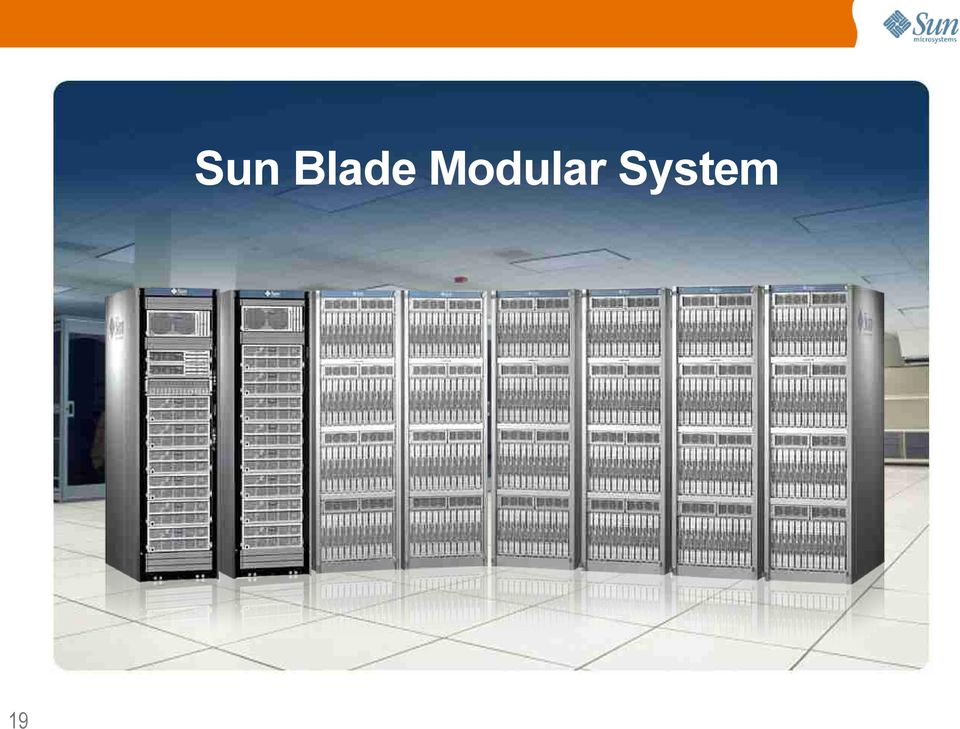

19 Sun Blade Modular System 19

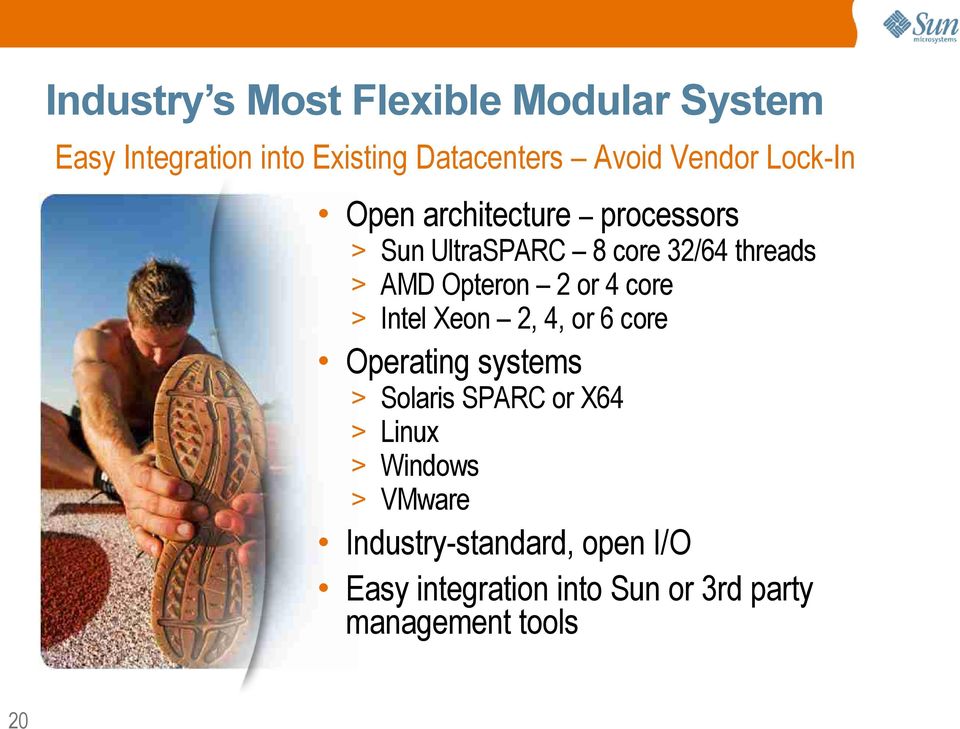

20 Industry s Most Flexible Modular System Easy Integration into Existing Datacenters Avoid Vendor Lock-In Open architecture processors > Sun UltraSPARC 8 core 32/64 threads > AMD Opteron 2 or 4 core > Intel Xeon 2, 4, or 6 core Operating systems > > > > Solaris SPARC or X64 Linux Windows VMware Industry-standard, open I/O Easy integration into Sun or 3rd party management tools 20

21 Sun Blade 6000 Chassis Design 1+1 Hot-swap Redundant Power Supply Units Up to 20 PCIe ExpressModules (EM) Front Back Up to 10 Server or Disk Modules 21 Up to 2 Network Express Modules (NEM) Chassis Monitoring Module (CMM) and Power Interface Module N+1 Hot-Swap Redundant In-Line Fan Modules

22 Versatile Sun Blade Portfolio: Intel Xeon New X6250 CPU Memory X6275 Up to 2 Xeon 5500 Series Quad-Core Up to 2X2 Xeon 5500 Series Quad-Core X6450 Up to 4 Xeon 7400 Series 4 or 6-Core Up to 64GB (16 FBDIMM) Up to 144GB (18 DDR3 DIMM) Up to 192GB (2X12 DDR3 DIMM) Up to 192GB (24 FBDIMM) On-blade GbE On-blade SAS 4X SAS 1.0 4X SAS 2.0 N/A 4X SAS 1.0 N/A N/A 2X QDR IB N/A 2X PCIe 1.0 X8, 2X PCIe X4 4X PCIe 2.0 X8 2X PCIe 2.0 X8 2X PCIe 1.0 X8, 2X PCIe X4 Optional 0, 1, 5, 6 Optional 0, 1, 5, 6 N/A Optional 0, 1, 5, 6 4X 2.5 HDD or SSD; Internal CompactFlash 4X 2.5 HDD or SSD; Internal CompactFlash 2X Sun Flash Module Internal SSD; Internal CompactFlash On-blade InfiniBand PCIe I/O RAID Storage (Optional) 22 Up to 2 Xeon 5200/5400 Series Quad-Core X6270 New

23 Versatile Sun Blade Portfolio: AMD Opteron Sun Blade X6440 Server Module Four Quad-core AMD Opteron processors 2.2, 2.5, 2.7 GHz with 6M L3 Cache 32 DDR2 DIMM, Up to 256GB Hardware RAID: optional 0, 1, 5, 6 23 Sun Blade X6240 Server Module Two Quad-core AMD Opteron processors 1.9, 2.1, 2.3, 2.5GHz 16 DDR2 DIMM, up to 64GB Four 2.5-inch SATA or SAS disks Hardware RAID 0, 1, optional 5, 6

24 Versatile Sun Blade Portfolio: SPARC Sun Blade T6320 Server Module One UltraSPARC T2 processor 64 threads 16 FB-DIMM slots (up to 64GB) 2x 10 GbE, 2x GbE Four 2.5-inch SATA or SAS HDDs Hardware RAID: 0, 1, optional 5 and 6 Up to 64 LDOMS Optional 16GB CF boot media ILOM with remote KVMS 24 Sun Blade T6340 Server Module Two UltraSPARC T2+ processors 128 threads 32 LV FB-DIMM slots (up to 256GB) 2x GbE, optional 2x 10GbE Two 2.5-inch SATA or SAS HDDs Hardware RAID: 0, 1, optional5 and 6 Up to 128 LDOMS Optional 16GB CF boot media ILOM with remote KVMS

25 Sun Blade 6000 Disk Module TM Storage 8 X 2.5-inch SAS HDDs or SSDs Add up to 2.4TB per blade (with 300GB SAS HDD) I/O Internal SAS switch on network express module Availability Hot-swappable disks Management 25 Sun s Common Array Manager

26 PCIe Express Modules Fiber Channel 4 Gbps fibre channel 2-port (Qlogic) 4 Gbps fibre channel 2-port (Emulex) Sun StorageTek Dual 4 Gbps fibre channel Dual GbE HBA (Qlogic) Sun StorageTek Dual 4 Gbps fibre channel Dual GbE HBA (Emulex) Infiniband 4x PCIe CX4 (Mellanox) Dual Port DDR IB HCA Dual Port QDR IB HCA SAS Gigabit Ethernet Dual Port CU (intel) Dual Port fiber (Intel) Dual Port 10GbE fiber Quad Port GbE x8 PCIe Quad Port GbE x4 PCIe Sun StorageTek SAS HCA Check latest Express Modules list on 26

27 ILOM RKVMS javarconsole displays Remote Video in App Window Graphics Redirect over Ethernet Management console Video up to Local Mouse and Keyboard JavaRConsole connected to ILOM over management Ethernet CDROM, DVDROM or iso image Sun Blade Server Module Floppy disk or floppy image Keyboard, Mouse, CDROM and Floppy are seen as USB devices by BIOS and OS Remote Keyboard, Mouse and Storage emulated as USB devices by ILOM 27

28 Sun Blade Competitive Advantage I/O Architecture Comparision I/O is independent from compute blades > No mezzanine card to remove from blade to replace I/O Improved I/O latency and performance (less hops) Better reliability > Less connectors = lower probability of failure PCIe Proprietary NEMs I/O Express Modules Card PCIe Proprietary Express Modules Blade Sun Blade Chassis 28 PCIe I/O Express Card Modules Proprietary I/O Interface Proprietary I/O Interface Blade Competition Chassis

29 29

30 HP BladeSystem Challenges Cooling & Serviceability Very difficult to cool due to component density > the c-class... was running very close to it s maximum safe temperature when running under normal data center conditions * > when hot-swap hard drives are removed, airflow bypasses the DIMMs * > stress testing on the BL460c blade resulted in excessively high thermal profiles, which could lead to early and frequent memory failures * Mezzanine cards hinder serviceability *Source: 30 Blade must be removed for I/O service DIMMs in hot exhaust HDDs directly over CPUs

31 IBM BladeCenter Challenges Cooling & Serviceability Small form factor introduces cooling issues Blades must be removed to service HDDs Application down time required to service disk drives DIMMs & HDDs in hot exhaust 31

32 Sun Blade Competitive Advantage Better Cooling & Serviceability Distribution of components for better airflow Direct connect to PCIe midplane Compute blade completely isolated from power, cooling, & I/O > Independent service & upgrades Directed airflow for optimal cooling 32

33 Wirtualny Lab Sun Blade 6000 > 2 x Blade (2 x Intel E5450 Quad-Core 3GHz, 16GB RAM, 2 x 73GB 10K HDD) > 1 x Blade (2 x Intel E5450 Quad-Core 3GHz, 16GB RAM, 4 x 73GB 10K HDD) > 2 x Network Express Module (NEM) + CMM Sun Storage Tek 2540 > 5x 300GB 15K HDD, 1 controller Switch FC Brocade 200e > 16 ports (8 active SFPs) Switch Ethernet NetGear GS724T > 24 ports Gigabit Eth., IEEE 802.1Q Static VLAN support (up to 64), Port-based VLAN (up 24) 33
