ZESTAWIENIE PARAMETRÓW I WARUNKÓW TECHNICZNO EKSPLOATACYJNYCH załącznik nr 3 do SIWZ

Transkrypt

1 ZESTAWIENIE PARAMETRÓW I WARUNKÓW TECHNICZNO EKSPLOATACYJNYCH załącznik nr 3 do SIWZ Przedmiot zamówienia: Tomograf komputerowy Producent: Oferowany model: LP WYMAGANE WARUNKI I PARAMETRY, PUNKTACJA PARAMETR WYMAGANY I. WARUNKI OGÓLNE 1. Urządzenie wyprodukowane w 2012 roku, fabrycznie nowe, nieużywane, nie rekondycjonowane 2. Aparat TK umożliwiający wykonanie pełnego zakresu badań klinicznych obejmujących: - badania mózgowia - badania klatki piersiowej, jamy brzusznej i miednicy wraz z wielofazowymi badaniami narządów tych obszarów anatomicznych - badania naczyń domózgowych, wewnątrzczaszkowych, dużych naczyń oraz naczyń obwodowych na odcinku min. 150 cm, wraz z automatyczną analizą ich przebiegu oraz oceną ilościową wymiarów - akwizycję submilimetrową niewielkich struktur anatomicznych - badania ortopedyczne - badania wielourazowe w zakresie min. 150 cm 3. Tomograf umożliwiający akwizycję min. 16 submilimetrowych warstw w czasie jednego pełnego obrotu układu lampa detektor a także min. 16 ponadmilimetrowych warstw w czasie jednego pełnego obrotu układu lampa detektor 4. Stanowiska pracy: - konsola operatorska - konsola lekarska 5. Oprogramowanie do synchronizacji startu badania PARAMETRY OFEROWANE

2 spiralnego po dotarciu środka cieniującego w badaną okolice 6. Oprogramowanie do automatycznego startu badania /NIE spiralnego po dotarciu środka cieniującego w badaną okolicę z możliwą ręczną korektą opóźnienia zaprogramowanego startu badania w np. przypadku pojawienia się błędnego odczytu wartości gęstości kontrastu w naczyniu, a następnie kontynuowania go bez ponownego wprowadzania zaplanowanego protokołu badania; - 40 pkt, NIE 0 pkt 7. Zasilanie tomografu oraz wszystkich oferowanych urządzeń zgodnie PN 8. Dokumenty dopuszczające do użytkowania i obrotu na terenie RP zaoferowany tomograf, stanowisko diagnostyczne, oraz urządzenia dodatkowe zgodnie z obowiązującymi przepisami prawa w tym zakresie, załączone do oferty 9. Instrukcje obsługi w języku polskim do wszystkich oferowanych składowych systemu, dostarczone wraz z systemem 10. Instalacja wszystkich oferowanych urządzeń w przewidzianym na ten cel pomieszczeniu na terenie obiektu Zamawiającego II. GANTRY I STÓŁ 11. Średnica otworu gantry [cm] Kąt pochylania gantry [º] ± Możliwość sterowania pochyleniem gantry oraz ruchami stołu: - z obu stron gantry (lewa/prawa) - z konsoli w sterowni - automatycznie z programu badania 14. Maksymalne obciążenie stołu dla precyzji pozycjonowania ± 0,25 mm, min. 200 kg 15. Odległość od ogniska lampy rtg do detektora [mm] maks. Podać

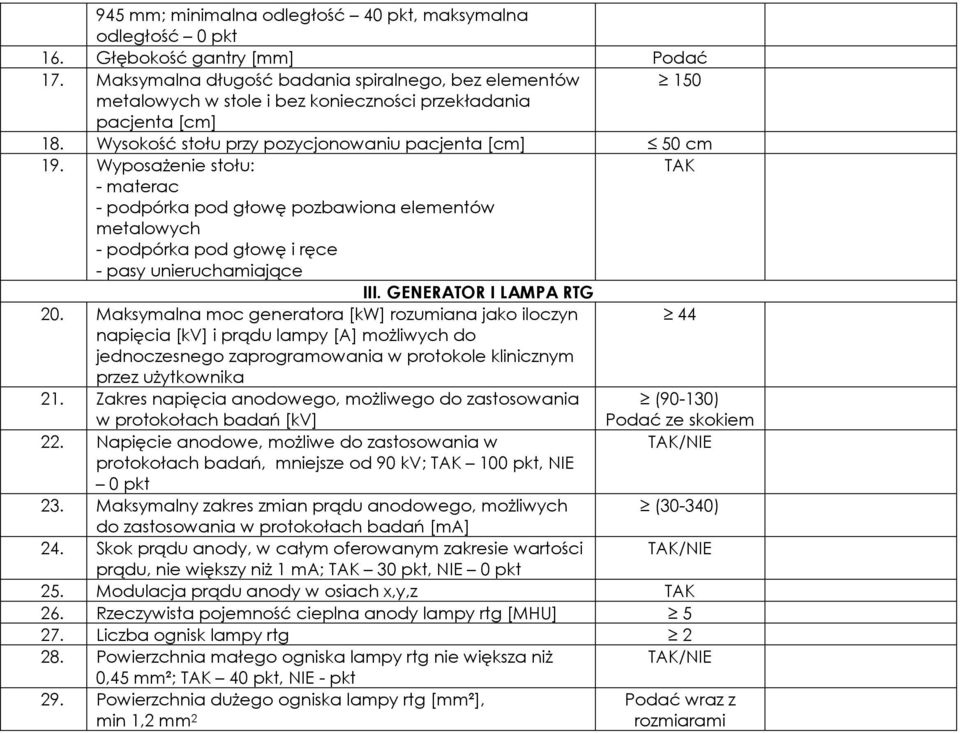

3 945 mm; minimalna odległość 40 pkt, maksymalna odległość 0 pkt 16. Głębokość gantry [mm] Podać 17. Maksymalna długość badania spiralnego, bez elementów 150 metalowych w stole i bez konieczności przekładania pacjenta [cm] 18. Wysokość stołu przy pozycjonowaniu pacjenta [cm] 50 cm 19. Wyposażenie stołu: - materac - podpórka pod głowę pozbawiona elementów metalowych - podpórka pod głowę i ręce - pasy unieruchamiające III. GENERATOR I LAMPA RTG 20. Maksymalna moc generatora [kw] rozumiana jako iloczyn 44 napięcia [kv] i prądu lampy [A] możliwych do jednoczesnego zaprogramowania w protokole klinicznym przez użytkownika 21. Zakres napięcia anodowego, możliwego do zastosowania w protokołach badań [kv] (90-130) Podać ze skokiem 22. Napięcie anodowe, możliwe do zastosowania w /NIE protokołach badań, mniejsze od 90 kv; 100 pkt, NIE 0 pkt 23. Maksymalny zakres zmian prądu anodowego, możliwych (30-340) do zastosowania w protokołach badań [ma] 24. Skok prądu anody, w całym oferowanym zakresie wartości /NIE prądu, nie większy niż 1 ma; 30 pkt, NIE 0 pkt 25. Modulacja prądu anody w osiach x,y,z 26. Rzeczywista pojemność cieplna anody lampy rtg [MHU] Liczba ognisk lampy rtg Powierzchnia małego ogniska lampy rtg nie większa niż 0,45 mm²; 40 pkt, NIE - pkt /NIE 29. Powierzchnia dużego ogniska lampy rtg [mm²], min 1,2 mm 2 Podać wraz z rozmiarami

4 30. Automatyczny wybór ogniska lampy rtg IV. SYSTEM SKANOWANIA 31. Detektory typu stałego 32. Najkrótszy czas pełnego obrotu układu lampa-detektor [s] 0,6 33. Ilość warstw akwizycyjnych zbieranych jednocześnie 16 podczas jednego pełnego obrotu 34. Akwizycja min. 16 warstw w trybie spiralnym oraz min. 16 warstw w trybie aksjalnym (sekwencyjnym) 35. Zakres zmian współczynnika pitch przy akwizycji min. 16 (0,63-1,5) warstw 36. Skok współczynnika pitch w całym oferowanym zakresie, /NIE możliwy do zastosowania w protokołach badań, mniejszy od 0,1; 30 pkt, NIE 0 pkt 37. Długość skanu topograficznego [cm] Ilość projekcji skanu topograficznego min. 3 (AP, PA, LAT) 39. Maksymalne, rekonstruowane pole widzenia FOV nie mniejsze niż 50 cm 40. Maksymalne, rekonstruowane pole widzenia FOV większe /NIE niż 60 cm; 100 pkt, NIE 0 pkt 41. Matryca rekonstrukcyjna 512x Rozdzielczość wysokokontrastowa (przestrzenna), mierzona 14 w polu akwizycyjnym FOV=50 cm w punkcie 2% krzywej MTF w płaszczyźnie x,y [pl/cm]; Największa wartość 20 pkt, najmniejsza wartość 0 pkt 43. Szybkość rekonstrukcji obrazów w matrycy 512x512 8 [obrazy/s] 44. Minimalna grubość warstwy submilimetrowej przy akwizycji 0,75 min.16 warstw [mm] V. KONSOLA OPERATORSKA 45. Oprogramowanie operacyjne umożliwiające współbieżne skanowanie, rekonstrukcję, wyświetlanie obrazu, przesyłanie badań do konsoli lekarskiej i archiwizację, jak również przeglądanie dowolnego badania zapisanego na dysku i rekonstrukcję aktualnie wykonywanego badania

5 46. Przekątna kolorowego monitora z aktywną matrycą 19 ciekłokrystaliczną typu Flat [ ] 47. Pojemność dysku twardego dla obrazów bez kompresji (512x512) wyrażona liczbą obrazów 48. Archiwizacja badań pacjentów na CD-R i DVD w standardzie DICOM Interfejs sieciowy zgodnie z DICOM 3.0 z następującymi klasami serwisowymi: - Send/Receive - Basic Print - Query/Retrieve - Storage Commitment - Work List 50. Pomiary analityczne (pomiar poziomu gęstości, profile gęstości, histogramy, inne) 51. Prezentacja CINE VI. OPROGRAMOWANIE ZAINSTALOWANE NA KONSOLI OPRATORSKIEJ 52. MIP (Maximum Intensity Projection) 53. SSD (Surfach Shaded Display) 54. MPR reformatowanie wielopłaszczyznowe, rekonstrukcje wzdłuż dowolnej prostej lub krzywej 55. Pomiary odległości, kąta, powierzchni, objętości 56. Identyczna obsługa konsoli operatorskiej i konsoli lekarskiej /NIE w zakresie wspólnych funkcji postprocesingowych oprogramowanie od producenta tomografu 57. Zestaw niskodawkowych protokołów 58. Kompletny zestaw protokołów do badań wszystkich obszarów anatomicznych, z możliwością ich projektowania i zapamiętywania VII. KONSOLA LEKARSKA 59. Konsola lekarska, niezależna od konsoli operatorskiej (o rozdzielonych bazach danych obrazowych, umożliwiająca pracę lekarza diagnosty przy wyłączonej konsoli operatorskiej), połączona z tomografem przez sieć

6 komputerową i otrzymującą obrazy w standardzie DICOM Konsola lekarska dwumonitorowa (monitory diagnostyczne) o przekątnej kolorowych monitorów z aktywną matrycą ciekłokrystaliczną typu Flat min Pojemność pamięci operacyjnej RAM [MB] Interfejs sieciowy zgodnie z DICOM 3.0 z następującymi klasami serwisowymi: - Send/Receive - Basic Print - Query/Retrieve - Storage Commitment 63. Archiwizacja badań pacjenta na CD-R oraz DVD w standardzie DICOM 3.0 VIII. OPROGRAMOWANIE ZAINSTALOWANE NA KONSOLI LEKARSKIEJ 64. MIP (Maximum Intensity Projection) 65. SSD (Surfach Shaded Display) 66. VRT (Volume Rendering Technique) 67. MPR reformatowanie wielopłaszczyznowe, rekonstrukcje wzdłuż dowolnej prostej lub krzywej 68. Pomiary odległości, kąta, powierzchni, objętości 69. Pomiary analityczne (pomiar poziom gęstości, profile gęstości, histogramy I inne) 70. Elementy manipulacji obrazem (m. In. obrót obrazu, odbicie lustrzane, prezentacja w negatywie, powiększenie obrazu, dodawanie i subtrakcja obrazów) 71. Oprogramowanie do endoskopii wirtualnej przestrzeni powietrznych (w tym bronchoskopii itp.) 72. Automatyczne usuwanie struktur kostnych z pozostawieniem wyłącznie zakontraktowanego drzewa naczyniowego. Możliwość prezentacji układu naczyniowego oraz przeziernych struktur kostnych w czasie rzeczywistym 73. Oprogramowanie do tworzenia kolorowych map udaru /NIE

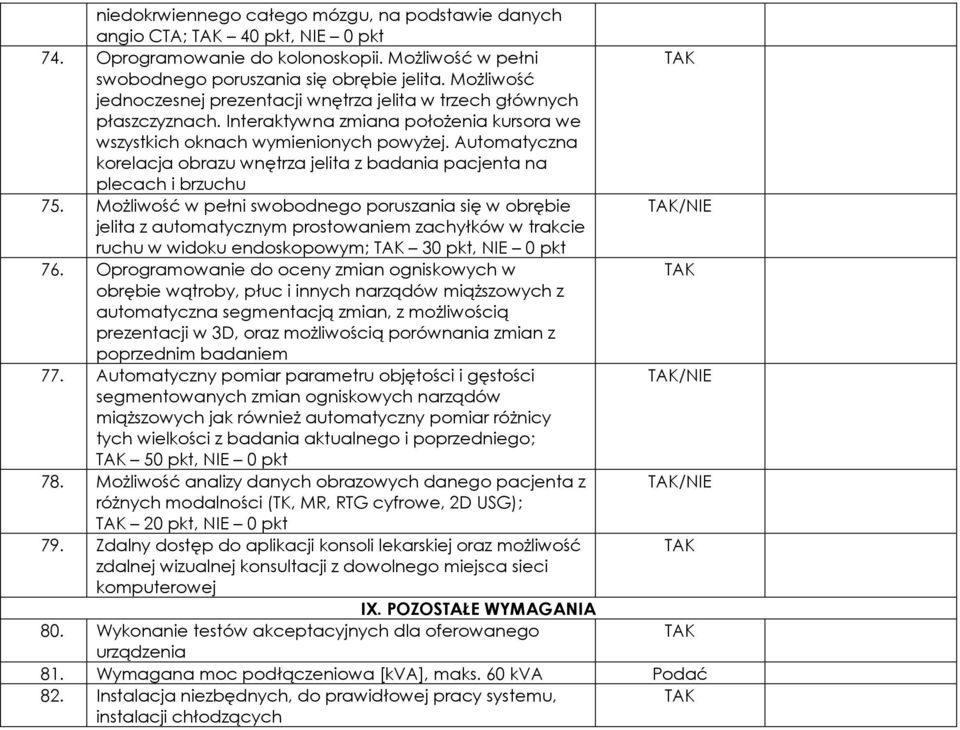

7 niedokrwiennego całego mózgu, na podstawie danych angio CTA; 40 pkt, NIE 0 pkt 74. Oprogramowanie do kolonoskopii. Możliwość w pełni swobodnego poruszania się obrębie jelita. Możliwość jednoczesnej prezentacji wnętrza jelita w trzech głównych płaszczyznach. Interaktywna zmiana położenia kursora we wszystkich oknach wymienionych powyżej. Automatyczna korelacja obrazu wnętrza jelita z badania pacjenta na plecach i brzuchu 75. Możliwość w pełni swobodnego poruszania się w obrębie /NIE jelita z automatycznym prostowaniem zachyłków w trakcie ruchu w widoku endoskopowym; 30 pkt, NIE 0 pkt 76. Oprogramowanie do oceny zmian ogniskowych w obrębie wątroby, płuc i innych narządów miąższowych z automatyczna segmentacją zmian, z możliwością prezentacji w 3D, oraz możliwością porównania zmian z poprzednim badaniem 77. Automatyczny pomiar parametru objętości i gęstości /NIE segmentowanych zmian ogniskowych narządów miąższowych jak również automatyczny pomiar różnicy tych wielkości z badania aktualnego i poprzedniego; 50 pkt, NIE 0 pkt 78. Możliwość analizy danych obrazowych danego pacjenta z /NIE różnych modalności (TK, MR, RTG cyfrowe, 2D USG); 20 pkt, NIE 0 pkt 79. Zdalny dostęp do aplikacji konsoli lekarskiej oraz możliwość zdalnej wizualnej konsultacji z dowolnego miejsca sieci komputerowej IX. POZOSTAŁE WYMAGANIA 80. Wykonanie testów akceptacyjnych dla oferowanego urządzenia 81. Wymagana moc podłączeniowa [kva], maks. 60 kva Podać 82. Instalacja niezbędnych, do prawidłowej pracy systemu, instalacji chłodzących

8 83. Zakres temperatur pracy systemu Podać X. WYPOSAŻENIE DODATKOWE 84. Zestaw fantomów serwisowych do kalibracji i jakości obrazowania 85. UPS min. 3 minuty dla każdej konsoli XI. WARUNKI GWARANCJI I SERWISU 86. Okres gwarancji na system tomografii komputerowej, 12 łącznie z pełną gwarancją, bez limitu skanów, na lampę rtg [miesiące] 87. Zapewnienie dostępności części zamiennych tomografu komputerowego przez okres 10 lat od daty zainstalowania aparatu 88. Liczba przeglądów konserwacyjnych systemu TK Podać wykonywanych przez autoryzowany serwis producenta, wykonywanych bezpłatnie w okresie gwarancji (min. 2) 89. Możliwość zdalnej diagnostyki serwisowej przez sieć szerokopasmową 90. Czas przystąpienia serwisu do naprawy np. zdalnej, w okresie gwarancyjnym w przypadku wystąpienia awarii unieruchamiającej działanie aparatu TK 48 godzin (w dni robocze) XII. SZKOLENIA I WYMAGANIA DODATKOWE 91. Szkolenia w miejscu instalacji dla min. 2 lekarzy radiologów i min. 2 techników: 1 szkolenie w nieprzekraczalnym terminie 5 dni od zakończenia instalacji, w wymiarze 3 dni x 6 godzin 2 szkolenie w terminie uzgodnionym z Zamawiającym, w wymiarze 2 dni x 6 godzin Parametry określane jako oraz parametry liczbowe ( lub ) są warunkami granicznymi, których niespełnienie skutkuje odrzuceniem oferty. Oferent zobowiązany jest do podania parametrów w jednostkach wskazanych w powyższej tabelce. Zaoferowane powyżej parametry wymagane muszą być potwierdzone w dołączonych do oferty materiałach informacyjnych producenta. Brak potwierdzenia któregokolwiek z parametrów spowoduje odrzucenie oferty.

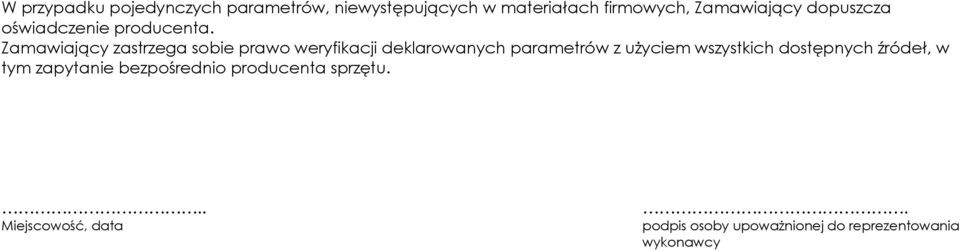

9 W przypadku pojedynczych parametrów, niewystępujących w materiałach firmowych, Zamawiający dopuszcza oświadczenie producenta. Zamawiający zastrzega sobie prawo weryfikacji deklarowanych parametrów z użyciem wszystkich dostępnych źródeł, w tym zapytanie bezpośrednio producenta sprzętu... Miejscowość, data. podpis osoby upoważnionej do reprezentowania wykonawcy
